1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL ORDEN POPULAR PARA LA EDUCACIÓN SUPERIOR
INSTITUTO UNIVERSITARIO DE TECNOLÓGIA
“ANTONIO JOSE DE SUCRE”
Estructura de Control y sus
Formatos
Alumna:
Aponte Milagro C.I: V- 17.063.905
Riesgos y Seguros (81)
Sección A
Valencia, Julio 2014

2. Introducción
En la investigación planteada se definirá la base de datos, el cual se realiza con la finalidad de
aprender sobre el tema, así como también de sus tipos, de las lecturas tanto de entradas de datos
como de salida. Una base de datos tiene mucha importancia en el ritmo de vida que llevamos en
los actuales momentos, ya que, está acelera el ritmo en el momento de realizar una búsqueda de
información., articulo o persona que se vaya a suministrar con el fin de establecer una posible
solución del problema.
Asimismo; información detallada en cuanto a la declaración de las variables y constantes.

3. ESTRUCTURA DE CONTROL Y FORMATOS (SIMPLES, MULTIPLES)
Se define estructura de control a aquellas que determinan qué instrucciones deben ejecutarse y
qué número de veces, una estructura de control permite controlar el flujo de la ejecución de
instrucciones. Con estas estructuras, el programador puede determinar el orden en que se
ejecutarán las instrucciones que están dentro de estas estructuras.
Existen 3 tipos de Estructura de Control:
 Secuencial: La estructura secuencial es una lista consecutiva de acciones donde el orden
de aparición indica el orden de ejecución.
 Alternativas: también conocida como de selección se presenta en tres formas:
 Simple: Permite evaluar una expresión lógica y ejecutar una acción si dicha
expresión es cierta.
 Doble: Permite evaluar una expresión lógica y ejecutar una acción si dicha
expresión es cierta y otra acción si dicha expresión es falsa.
Y además se encuentra la estructura multialternativa que consiste en una expresión selectora
que puede tomar n valores diferentes y ejecuta una acción diferente por cada posible valor de la
expresión selectora.
La sintaxis de esta estructura es la siguiente:
según expresión caso valor1: acción 1caso valor2: acción 2
caso valor N: acción N otro caso: acción
Fin según.
 Repetitivas: de igual forma conocida como iteración, esta permite como su propio
nombre repetir e indicar una acción o grupo de acciones dicha repetición puede llevarse a
cabo un número prefijado de veces o depender de la evaluación de una expresión lógica,
se encuentra tres tipos de estructuras repetitivas:
 Estructura Desde – Hasta: Esta estructura permite repetir la ejecución de una acción o de
un grupo de acciones un número determinado de veces; la sintaxis es la siguiente:
Desde índice! inicio hasta fin [con paso valor] hacer acción
Fin desde
El funcionamiento de la estructura es el siguiente:
- En primer lugar, se asigna a la variable índice el valor de inicio.
- El bucle se ejecuta mientras índice no alcance el valor de fin.
- En cada iteración el valor de índice es incrementado según el paso indicado y se ejecuta la
acción o grupo de acciones encerrados en el bucle.

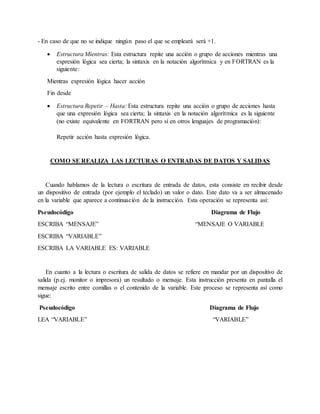

4. - En caso de que no se indique ningún paso el que se empleará será +1.
 Estructura Mientras: Esta estructura repite una acción o grupo de acciones mientras una
expresión lógica sea cierta; la sintaxis en la notación algorítmica y en FORTRAN es la
siguiente:
Mientras expresión lógica hacer acción
Fin desde
 Estructura Repetir – Hasta: Esta estructura repite una acción o grupo de acciones hasta
que una expresión lógica sea cierta; la sintaxis en la notación algorítmica es la siguiente
(no existe equivalente en FORTRAN pero sí en otros lenguajes de programación):
Repetir acción hasta expresión lógica.
COMO SE REALIZA LAS LECTURAS O ENTRADAS DE DATOS Y SALIDAS
Cuando hablamos de la lectura o escritura de entrada de datos, esta consiste en recibir desde
un dispositivo de entrada (por ejemplo el teclado) un valor o dato. Este dato va a ser almacenado
en la variable que aparece a continuación de la instrucción. Esta operación se representa así:
Pseudocódigo Diagrama de Flujo
ESCRIBA “MENSAJE” “MENSAJE O VARIABLE
ESCRIBA “VARIABLE”
ESCRIBA LA VARIABLE ES: VARIABLE
En cuanto a la lectura o escritura de salida de datos se refiere en mandar por un dispositivo de
salida (p.ej. monitor o impresora) un resultado o mensaje. Esta instrucción presenta en pantalla el
mensaje escrito entre comillas o el contenido de la variable. Este proceso se representa así como
sigue:
Pseudocódigo Diagrama de Flujo
LEA “VARIABLE” “VARIABLE”

5. DE QUÉ MANERA SE DECLARA LAS VARIABLES Y CONSTANTES
La declaración de variables es un proceso que consiste en listar al principio del algoritmo
todas las variables que se usarán, además de colocar el nombre de la variable se debe decir qué
tipo de variable es, declarándolo de esta manera:
Contador: ENTERO
Edad, I: ENTERO
Dirección: CADENA_DE_CARACTERES
Salario - Básico: REAL
Opción: CARACTER
En la anterior declaración de variables Contador, Edad e I son declaradas de tipo entero;
Salario - básico es una variable de tipo real, opción es de tipo carácter y la variable dirección está
declarada como una variable alfanumérica de cadena de caracteres.
En el momento de declarar constantes debe indicarse que lo es y colocarse su respectivo valor.
CONSTANTE Pi 3.14159
CONSTANTE Msg “ Presione una tecla y continúe”
CONSTANTE ALTURA 40
Es importante recalcar que cuando se trabaja con algoritmos por lo general no se acostumbra
a declarar las variables ni tampoco constantes debido a razones de simplicidad, es decir, no es
camisa de fuerza declarar las variables. Sin embargo en este curso lo haremos para todos los
algoritmos que realicemos, con esto logramos hacerlos más entendibles y organizados y de paso
permite acostumbrarnos a declararlas ya que la mayoría de los lenguajes de programación (entre
ellos el C++) requieren que necesariamente se declaren las variables que se van a usar en los
programas.
EJEMPLOS DE LOS FORMATOS
- Formato de Estructura Alternativa
Ejemplo:
Si radio>0 entonces longitudß2·pi·radio fin_si

6. VERDADERO FALSO
- Formato de Estructura Alternativa Doble
Ejemplo:
Si radio>0 entonces longitudß2·pi·radio si no escribir ‘Error’ fin_si
VERDADERO FALSO
PUNTO DE ENTRADA
EXPRESIÓN LOGICA
ACCIÓN
PUNTO DE SALIDA
EXPRESIÓN LOGICA
ACCIÓN
PUNTO DE SALIDA
PUNTO DE ENTRADA
ACCIÓN

7. - Formato de Estructura Alternativa Múltiple
Ejemplo:
Según expresión caso valor1: acción 1 caso valor2: acción 2 Caso valor N: acción n otro
caso: acción fin según
Valor 1 Valor 2 Valor N Resto Valores
IMPORTANCIA DE LA BASE DE DATOS EN LA INFORMATICA
El término de bases de datos fue escuchado por primera vez en 1963, en un simposio
celebrado en California -USA. Una base de datos se puede definir como un conjunto de
información relacionada que se encuentra agrupada o estructurada.
Desde el punto de vista de lo informático, la base de datos es un sistema formado por un
conjunto de datos almacenados en discos que permiten el acceso directo a ellos y un conjunto de
programas que manipulen ese conjunto de datos.
En este sentido, la importancia radica desde el punto que se puede considerarse una base de
datos compuesta en su mayoría por documentos y textos impresos en papel e indexados para su
consulta. En la actualidad, y debido al desarrollo tecnológico de campos como la informática y la
electrónica, la mayoría de las bases de datos tienen formato electrónico, que ofrece un amplio
rango de soluciones al problema de almacenar datos considerándose de gran importancia.
PUNTO DE ENTRADA
EXPRESIÓN SELECTORA
ACCIÓN 1 ACCIÓN 2 ACCIÓN N ACCIÓN
PUNTO DE SALIDA

8. En informática existen los sistemas gestores de bases de datos (SGBD), que permiten
almacenar y posteriormente acceder a los datos de forma rápida y estructurada. Las propiedades
de los sistemas gestores de bases de datos se estudian en informática.
Las aplicaciones más usuales son para la gestión de empresas e instituciones públicas.
También son ampliamente utilizadas en entornos científicos con el objeto de almacenar la
información experimental.
Aunque las bases de datos pueden contener muchos tipos de datos, algunos de ellos se
encuentran protegidos por las leyes de varios países. Por ejemplo en España, los datos personales
se encuentran protegidos por la Ley Orgánica de Protección de Datos de Carácter Personal
(LOPD).

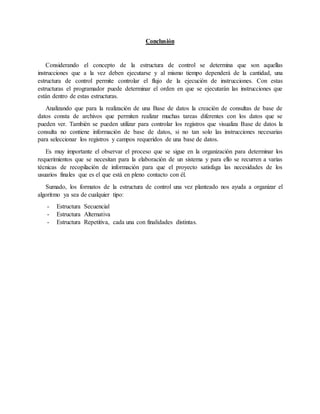

9. Conclusión
Considerando el concepto de la estructura de control se determina que son aquellas
instrucciones que a la vez deben ejecutarse y al mismo tiempo dependerá de la cantidad, una
estructura de control permite controlar el flujo de la ejecución de instrucciones. Con estas
estructuras el programador puede determinar el orden en que se ejecutarán las instrucciones que
están dentro de estas estructuras.
Analizando que para la realización de una Base de datos la creación de consultas de base de
datos consta de archivos que permiten realizar muchas tareas diferentes con los datos que se
pueden ver. También se pueden utilizar para controlar los registros que visualiza Base de datos la
consulta no contiene información de base de datos, si no tan solo las instrucciones necesarias
para seleccionar los registros y campos requeridos de una base de datos.
Es muy importante el observar el proceso que se sigue en la organización para determinar los
requerimientos que se necesitan para la elaboración de un sistema y para ello se recurren a varias
técnicas de recopilación de información para que el proyecto satisfaga las necesidades de los
usuarios finales que es el que está en pleno contacto con él.
Sumado, los formatos de la estructura de control una vez planteado nos ayuda a organizar el
algoritmo ya sea de cualquier tipo:
- Estructura Secuencial
- Estructura Alternativa
- Estructura Repetitiva, cada una con finalidades distintas.

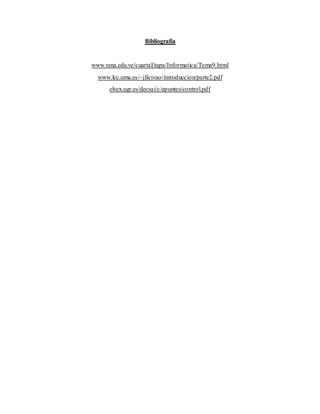

10. Bibliografía
www.rena.edu.ve/cuartaEtapa/Informatica/Tema9.html
www.lcc.uma.es/~jlleivao/introduccion/parte2.pdf
elvex.ugr.es/decsai/c/apuntes/control.pdf
