1. MODELO OSI

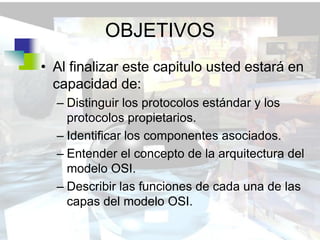

2. OBJETIVOS
• Al finalizar este capitulo usted estará en
capacidad de:
– Distinguir los protocolos estándar y los
protocolos propietarios.
– Identificar los componentes asociados.
– Entender el concepto de la arquitectura del
modelo OSI.
– Describir las funciones de cada una de las
capas del modelo OSI.

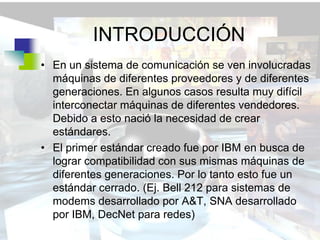

3. INTRODUCCIÓN
• En un sistema de comunicación se ven involucradas
máquinas de diferentes proveedores y de diferentes
generaciones. En algunos casos resulta muy difícil
interconectar máquinas de diferentes vendedores.
Debido a esto nació la necesidad de crear
estándares.
• El primer estándar creado fue por IBM en busca de
lograr compatibilidad con sus mismas máquinas de
diferentes generaciones. Por lo tanto esto fue un
estándar cerrado. (Ej. Bell 212 para sistemas de
modems desarrollado por A&T, SNA desarrollado
por IBM, DecNet para redes)

4. • Los estándares abiertos como V.32
(modems) o OSI (redes) ofrece más
opciones ya que no estan sujetas a los
fabricantes. Son tambien llamados
estándares no propietarios.
• Los estándares abiertos son
ampliamente aceptados en ambientes
de redes especialmente sobre la WAN,
permitiendo que equipos de diferentes
vendedores sean conectados entre si.
Por lo tanto cada vez fabricantes utilizan
estos estándares.

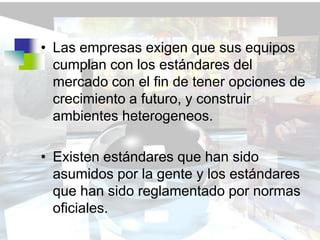

5. • Las empresas exigen que sus equipos
cumplan con los estándares del
mercado con el fin de tener opciones de
crecimiento a futuro, y construir
ambientes heterogeneos.
• Existen estándares que han sido
asumidos por la gente y los estándares
que han sido reglamentado por normas
oficiales.

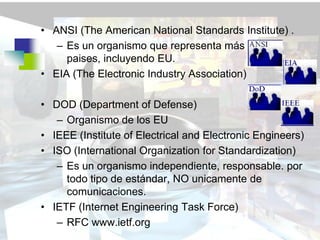

6. • ANSI (The American National Standards Institute) .
– Es un organismo que representa más de 100
paises, incluyendo EU.
• EIA (The Electronic Industry Association)
• DOD (Department of Defense)
– Organismo de los EU
• IEEE (Institute of Electrical and Electronic Engineers)
• ISO (International Organization for Standardization)
– Es un organismo independiente, responsable. por
todo tipo de estándar, NO unicamente de
comunicaciones.
• IETF (Internet Engineering Task Force)
– RFC www.ietf.org

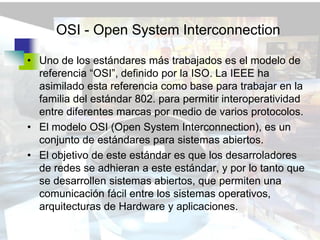

7. OSI - Open System Interconnection
• Uno de los estándares más trabajados es el modelo de
referencia “OSI”, definido por la ISO. La IEEE ha
asimilado esta referencia como base para trabajar en la
familia del estándar 802. para permitir interoperatividad
entre diferentes marcas por medio de varios protocolos.
• El modelo OSI (Open System Interconnection), es un
conjunto de estándares para sistemas abiertos.
• El objetivo de este estándar es que los desarroladores
de redes se adhieran a este estándar, y por lo tanto que
se desarrollen sistemas abiertos, que permiten una
comunicación fácil entre los sistemas operativos,
arquitecturas de Hardware y aplicaciones.

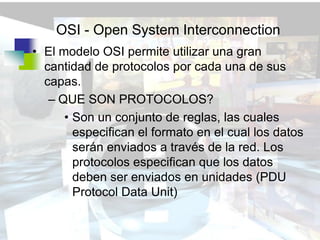

8. OSI - Open System Interconnection
• El modelo OSI permite utilizar una gran
cantidad de protocolos por cada una de sus
capas.
– QUE SON PROTOCOLOS?
• Son un conjunto de reglas, las cuales
especifican el formato en el cual los datos
serán enviados a través de la red. Los
protocolos especifican que los datos
deben ser enviados en unidades (PDU
Protocol Data Unit)

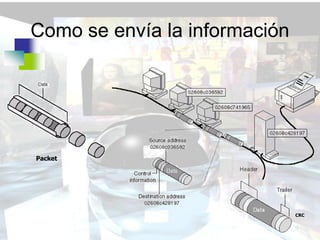

9. Como se envía la información
Packet
CRC

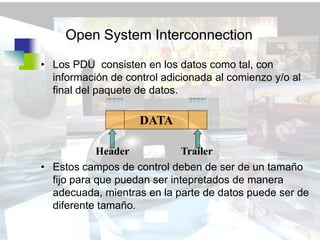

10. Open System Interconnection
• Los PDU consisten en los datos como tal, con
información de control adicionada al comienzo y/o al
final del paquete de datos.
DATA
Header Trailer
• Estos campos de control deben de ser de un tamaño
fijo para que puedan ser intepretados de manera
adecuada, mientras en la parte de datos puede ser de
diferente tamaño.

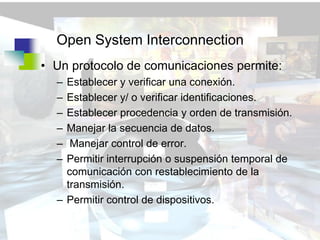

11. Open System Interconnection
• Un protocolo de comunicaciones permite:
– Establecer y verificar una conexión.
– Establecer y/ o verificar identificaciones.
– Establecer procedencia y orden de transmisión.
– Manejar la secuencia de datos.
– Manejar control de error.
– Permitir interrupción o suspensión temporal de
comunicación con restablecimiento de la
transmisión.
– Permitir control de dispositivos.

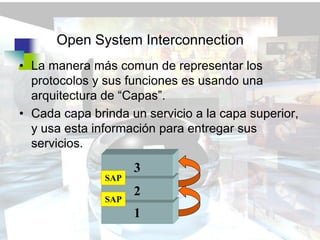

12. Open System Interconnection
• La manera más comun de representar los
protocolos y sus funciones es usando una
arquitectura de “Capas”.
• Cada capa brinda un servicio a la capa superior,
y usa esta información para entregar sus
servicios.
3
SAP
2
SAP
1

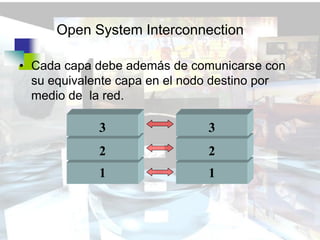

13. Open System Interconnection
• Cada capa debe además de comunicarse con
su equivalente capa en el nodo destino por
medio de la red.
3 3
2 2
1 1

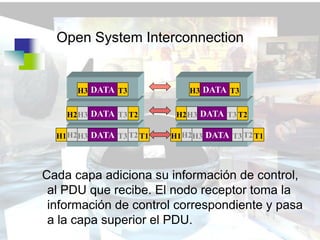

14. Open System Interconnection
3
H3 DATA T3 3
H3 DATA T3
2
H2 H3 DATA T3 T2 2
H2 H3 DATA T3 T2
1
H1 H2 H3 DATA T3 T2 T1 1
H1 H2 H3 DATA T3 T2 T1
Cada capa adiciona su información de control,
al PDU que recibe. El nodo receptor toma la
información de control correspondiente y pasa
a la capa superior el PDU.

15. Open System Interconnection
Aplicación
El modelo OSI es un
conjunto de protocolos Presentación
agrupados por tareas
dentro de siete capas. Sesión
Creado con la idea de
permitir mayor Transporte
operabilidad entre
sistemas.
Red
Aunque es un modelo
Enlace H1 H2 H3 DATA T2 T1
T3
reconocido, No todos los
estandares son basados
en este modelo o No lo Físico
implementan totalmente.

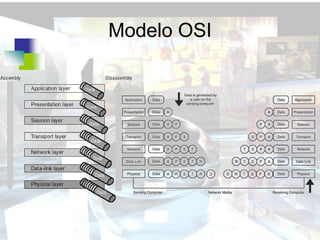

16. Modelo OSI

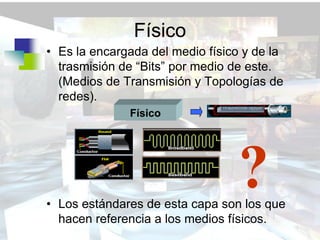

17. Físico
• Es la encargada del medio físico y de la
trasmisión de “Bits” por medio de este.
(Medios de Transmisión y Topologías de
redes).
Físico
?
• Los estándares de esta capa son los que
hacen referencia a los medios físicos.

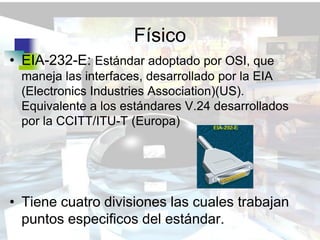

18. Físico
• EIA-232-E: Estándar adoptado por OSI, que
maneja las interfaces, desarrollado por la EIA
(Electronics Industries Association)(US).
Equivalente a los estándares V.24 desarrollados
por la CCITT/ITU-T (Europa)
• Tiene cuatro divisiones las cuales trabajan
puntos especificos del estándar.

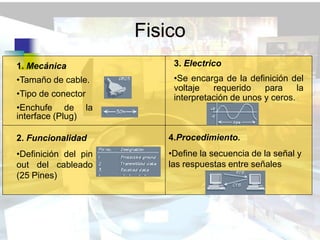

19. Fisico
1. Mecánica 3. Electrico
•Tamaño de cable. •Se encarga de la definición del
voltaje requerido para la
•Tipo de conector interpretación de unos y ceros.
•Enchufe de la
interface (Plug)
2. Funcionalidad 4.Procedimiento.
•Definición del pin •Define la secuencia de la señal y
out del cableado las respuestas entre señales
(25 Pines)

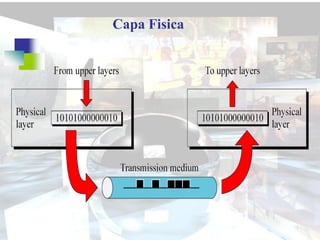

20. Capa Fisica

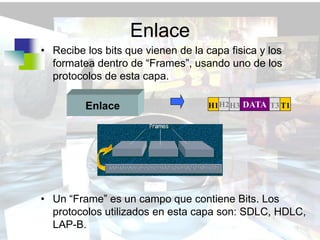

21. Enlace
• Recibe los bits que vienen de la capa fisica y los
formatea dentro de “Frames”, usando uno de los
protocolos de esta capa.
Enlace H1 H2 H3 DATA T2 T1
T3
• Un “Frame” es un campo que contiene Bits. Los
protocolos utilizados en esta capa son: SDLC, HDLC,
LAP-B.

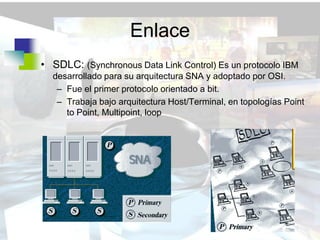

22. Enlace
• SDLC: (Synchronous Data Link Control) Es un protocolo IBM
desarrollado para su arquitectura SNA y adoptado por OSI.
– Fue el primer protocolo orientado a bit.
– Trabaja bajo arquitectura Host/Terminal, en topologías Point
to Point, Multipoint, loop

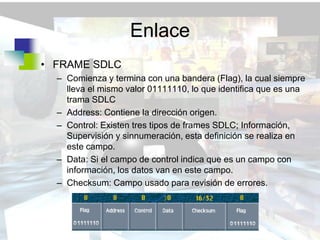

23. Enlace
• FRAME SDLC
– Comienza y termina con una bandera (Flag), la cual siempre
lleva el mismo valor 01111110, lo que identifica que es una
trama SDLC
– Address: Contiene la dirección origen.
– Control: Existen tres tipos de frames SDLC; Información,
Supervisión y sinnumeración, esta definición se realiza en
este campo.
– Data: Si el campo de control indica que es un campo con
información, los datos van en este campo.
– Checksum: Campo usado para revisión de errores.

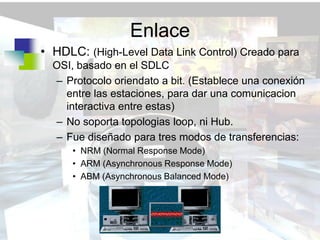

24. Enlace
• HDLC: (High-Level Data Link Control) Creado para
OSI, basado en el SDLC
– Protocolo oriendato a bit. (Establece una conexión
entre las estaciones, para dar una comunicacion
interactiva entre estas)
– No soporta topologias loop, ni Hub.
– Fue diseñado para tres modos de transferencias:
• NRM (Normal Response Mode)
• ARM (Asynchronous Response Mode)
• ABM (Asynchronous Balanced Mode)

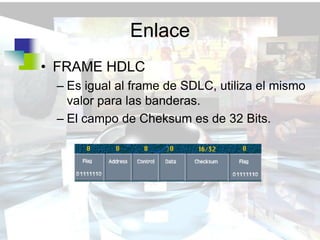

25. Enlace
• FRAME HDLC
– Es igual al frame de SDLC, utiliza el mismo
valor para las banderas.
– El campo de Cheksum es de 32 Bits.

26. Data Link Layer

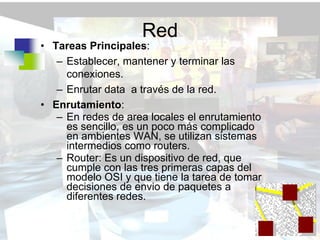

27. Red
• Tareas Principales:
– Establecer, mantener y terminar las
conexiones.
– Enrutar data a través de la red.
• Enrutamiento:
– En redes de area locales el enrutamiento
es sencillo, es un poco más complicado
en ambientes WAN, se utilizan sistemas
intermedios como routers.
– Router: Es un dispositivo de red, que
cumple con las tres primeras capas del
modelo OSI y que tiene la tarea de tomar
decisiones de envio de paquetes a
diferentes redes.

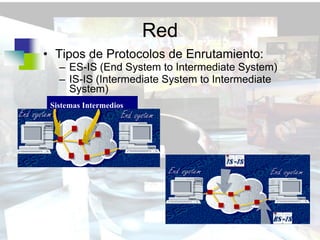

28. Red
• Tipos de Protocolos de Enrutamiento:
– ES-IS (End System to Intermediate System)
– IS-IS (Intermediate System to Intermediate
System)
Sistemas Intermedios

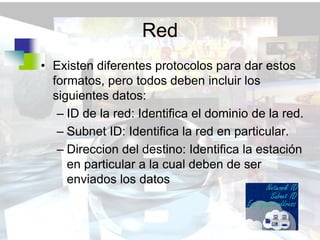

29. Red
• Existen diferentes protocolos para dar estos
formatos, pero todos deben incluir los
siguientes datos:
– ID de la red: Identifica el dominio de la red.
– Subnet ID: Identifica la red en particular.
– Direccion del destino: Identifica la estación
en particular a la cual deben de ser
enviados los datos

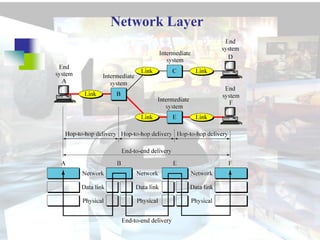

30. Network Layer

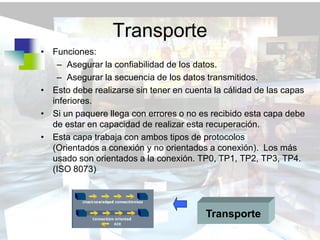

31. Transporte
• Funciones:
– Asegurar la confiabilidad de los datos.
– Asegurar la secuencia de los datos transmitidos.
• Esto debe realizarse sin tener en cuenta la cálidad de las capas
inferiores.
• Si un paquere llega con errores o no es recibido esta capa debe
de estar en capacidad de realizar esta recuperación.
• Esta capa trabaja con ambos tipos de protocolos
(Orientados a conexión y no orientados a conexión). Los más
usado son orientados a la conexión. TP0, TP1, TP2, TP3, TP4.
(ISO 8073)
Transporte

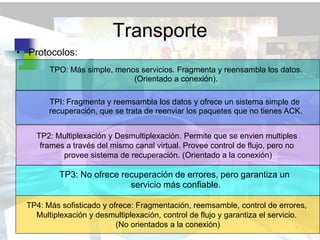

32. Transporte
• Protocolos:
TPO: Más simple, menos servicios. Fragmenta y reensambla los datos.
(Orientado a conexión).
TPI: Fragmenta y reemsambla los datos y ofrece un sistema simple de
recuperación, que se trata de reenviar los paquetes que no tienes ACK.
TP2: Multiplexación y Desmultiplexación. Permite que se envien multiples
frames a través del mismo canal virtual. Provee control de flujo, pero no
provee sistema de recuperación. (Orientado a la conexión)
TP3: No ofrece recuperación de errores, pero garantiza un
servicio más confiable.
TP4: Más sofisticado y ofrece: Fragmentación, reemsamble, control de errores,
Multiplexación y desmultiplexación, control de flujo y garantiza el servicio.
(No orientados a la conexión)

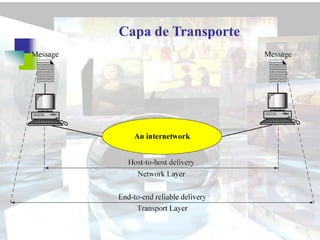

33. Capa de Transporte

34. Sesión
• La función principal de esta capa es el control de las sesiones.
Las sesiones pueden ser conexiones lógicas entre dispositivas.
• Otra función es el manejo de errores: Los errores que la capa de
transporte no es capaz de solucionar deben de ser solucionados por la
capa de Sesión.
• La comunicación entre dispisitivos puede ser:
– Simplex
– Half Duplex
– Full Duplex
• Se involucra el “Token” que controla las conversaciones entre
dispositivos.
Sesión

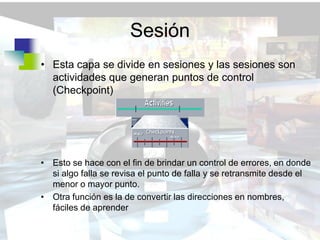

35. Sesión
• Esta capa se divide en sesiones y las sesiones son
actividades que generan puntos de control
(Checkpoint)
• Esto se hace con el fin de brindar un control de errores, en donde
si algo falla se revisa el punto de falla y se retransmite desde el
menor o mayor punto.
• Otra función es la de convertir las direcciones en nombres,
fáciles de aprender

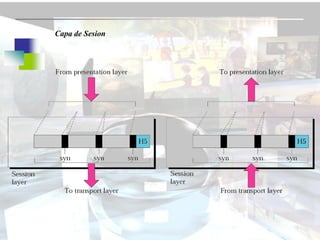

36. Capa de Sesion

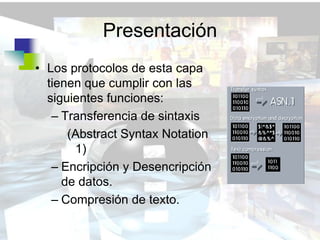

37. Presentación
• Los protocolos de esta capa
tienen que cumplir con las
siguientes funciones:
– Transferencia de sintaxis
(Abstract Syntax Notation
1)
– Encripción y Desencripción
de datos.
– Compresión de texto.

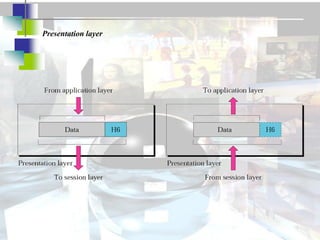

38. Presentation layer

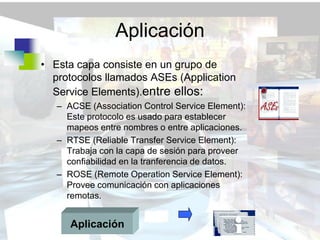

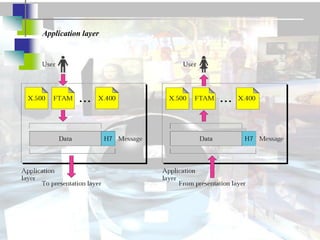

39. Aplicación
• Esta capa consiste en un grupo de
protocolos llamados ASEs (Application
Service Elements).entre ellos:
– ACSE (Association Control Service Element):
Este protocolo es usado para establecer
mapeos entre nombres o entre aplicaciones.
– RTSE (Reliable Transfer Service Element):
Trabaja con la capa de sesión para proveer
confiabilidad en la tranferencia de datos.
– ROSE (Remote Operation Service Element):
Provee comunicación con aplicaciones
remotas.
Aplicación

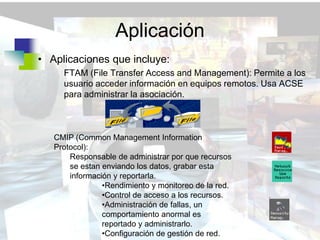

40. Aplicación
• Aplicaciones que incluye:
FTAM (File Transfer Access and Management): Permite a los
usuario acceder información en equipos remotos. Usa ACSE
para administrar la asociación.
CMIP (Common Management Information
Protocol):
Responsable de administrar por que recursos
se estan enviando los datos, grabar esta
información y reportarla.
•Rendimiento y monitoreo de la red.
•Control de acceso a los recursos.
•Administración de fallas, un
comportamiento anormal es
reportado y administrarlo.
•Configuración de gestión de red.

41. Application layer

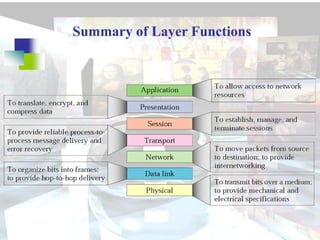

42. Summary of Layer Functions

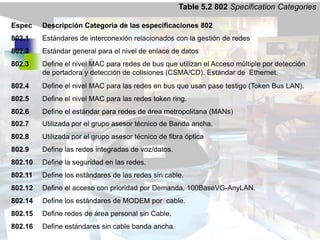

43. Table 5.2 802 Specification Categories
Espec Descripción Categoría de las especificaciones 802
802.1 Estándares de interconexión relacionados con la gestión de redes
802.2 Estándar general para el nivel de enlace de datos
802.3 Define el nivel MAC para redes de bus que utilizan el Acceso múltiple por detección
de portadora y detección de colisiones (CSMA/CD). Estándar de Ethernet.
802.4 Define el nivel MAC para las redes en bus que usan pase testigo (Token Bus LAN).
802.5 Define el nivel MAC para las redes token ring.
802.6 Define el estándar para redes de área metropolitana (MANs)
802.7 Utilizada por el grupo asesor técnico de Banda ancha.
802.8 Utilizada por el grupo asesor técnico de fibra óptica
802.9 Define las redes integradas de voz/datos.
802.10 Define la seguridad en las redes.
802.11 Define los estándares de las redes sin cable.
802.12 Define el acceso con prioridad por Demanda, 100BaseVG-AnyLAN.
802.14 Define los estándares de MODEM por cable.
802.15 Define redes de área personal sin Cable.
802.16 Define estándares sin cable banda ancha.
