El documento compara los modelos OSI y TCP/IP. El modelo OSI tiene 7 capas y define claramente los servicios, interfaces y protocolos de cada capa. TCP/IP tiene una arquitectura más simple con solo 4 capas y combina algunas capas del modelo OSI. Aunque TCP/IP no distingue conceptos como protocolo, servicio e interfaz tan claramente como OSI, es más ampliamente adoptado debido a sus estándares de protocolo abiertos e interfaces de programación bien documentadas.

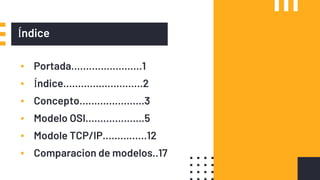

1. Módelo OSI y TCP/IP

2. Índice
▪ Portada……………………1
▪ Índice………………………2
▪ Concepto………………….3
▪ Modelo OSI………………..5
▪ Modole TCP/IP……………12
▪ Comparacion de modelos..17

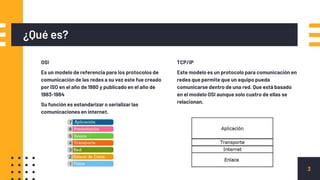

3. ¿Qué es?
TCP/IP
Este modelo es un protocolo para comunicación en
redes que permite que un equipo pueda
comunicarse dentro de una red. Que está basado
en el modelo OSI aunque solo cuatro de ellas se
relacionan.
OSI
Es un modelo de referencia para los protocolos de
comunicación de las redes a su vez este fue creado
por ISO en el año de 1980 y publicado en el año de
1983-1984
Su función es estandarizar o serializar las
comunicaciones en internet.
3

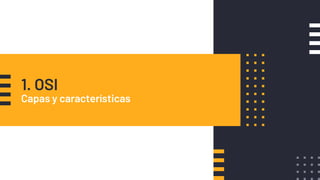

4. 1. OSI
Capas y características

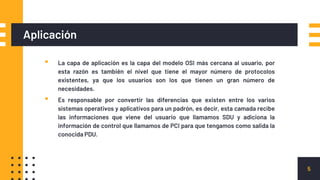

5. Aplicación
▪ La capa de aplicación es la capa del modelo OSI más cercana al usuario, por
esta razón es también el nivel que tiene el mayor número de protocolos
existentes, ya que los usuarios son los que tienen un gran número de
necesidades.
▪ Es responsable por convertir las diferencias que existen entre los varios
sistemas operativos y aplicativos para un padrón, es decir, esta camada recibe
las informaciones que viene del usuario que llamamos SDU y adiciona la
información de control que llamamos de PCI para que tengamos como salida la
conocida PDU.
5

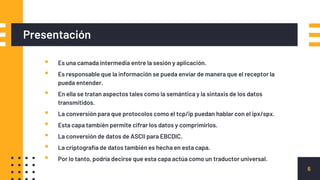

6. Presentación
▪ Es una camada intermedia entre la sesión y aplicación.
▪ Es responsable que la información se pueda enviar de manera que el receptor la
pueda entender.
▪ En ella se tratan aspectos tales como la semántica y la sintaxis de los datos
transmitidos.
▪ La conversión para que protocolos como el tcp/ip puedan hablar con el ipx/spx.
▪ Esta capa también permite cifrar los datos y comprimirlos.
▪ La conversión de datos de ASCII para EBCDIC.
▪ La criptografía de datos también es hecha en esta capa.
▪ Por lo tanto, podría decirse que esta capa actúa como un traductor universal.
6

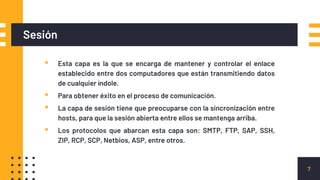

7. Sesión
▪ Esta capa es la que se encarga de mantener y controlar el enlace
establecido entre dos computadores que están transmitiendo datos
de cualquier índole.
▪ Para obtener éxito en el proceso de comunicación.
▪ La capa de sesión tiene que preocuparse con la sincronización entre
hosts, para que la sesión abierta entre ellos se mantenga arriba.
▪ Los protocolos que abarcan esta capa son: SMTP, FTP, SAP, SSH,
ZIP, RCP, SCP, Netbios, ASP, entre otros.
7

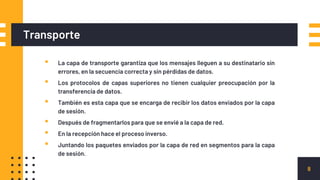

8. Transporte
▪ La capa de transporte garantiza que los mensajes lleguen a su destinatario sin
errores, en la secuencia correcta y sin pérdidas de datos.
▪ Los protocolos de capas superiores no tienen cualquier preocupación por la
transferencia de datos.
▪ También es esta capa que se encarga de recibir los datos enviados por la capa
de sesión.
▪ Después de fragmentarlos para que se envié a la capa de red.
▪ En la recepción hace el proceso inverso.
▪ Juntando los paquetes enviados por la capa de red en segmentos para la capa
de sesión.
8

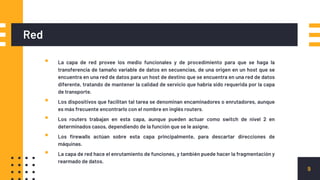

9. Red
▪ La capa de red provee los medio funcionales y de procedimiento para que se haga la
transferencia de tamaño variable de datos en secuencias, de una origen en un host que se
encuentra en una red de datos para un host de destino que se encuentra en una red de datos
diferente, tratando de mantener la calidad de servicio que habría sido requerida por la capa
de transporte.
▪ Los dispositivos que facilitan tal tarea se denominan encaminadores o enrutadores, aunque
es más frecuente encontrarlo con el nombre en inglés routers.
▪ Los routers trabajan en esta capa, aunque pueden actuar como switch de nivel 2 en
determinados casos, dependiendo de la función que se le asigne.
▪ Los firewalls actúan sobre esta capa principalmente, para descartar direcciones de
máquinas.
▪ La capa de red hace el enrutamiento de funciones, y también puede hacer la fragmentación y
rearmado de datos.
9

10. Enlace de datos
▪ La capa de enlace de datos proporciona tránsito de datos confiable a través de un enlace
físico.
▪ Lo que permite que las capas superiores a ella, estén seguras de que la transmisión de datos
a través del vínculo físico se va a realizar prácticamente sin errores.
▪ Esta capa se ocupa del direccionamiento físico, del acceso al medio, de la detección de
errores, de la distribución ordenada de tramas y del control del flujo.
▪ Es uno de los aspectos más importantes que revisar en el momento de conectar dos
ordenadores.
▪ Ya que está entre la capa 1 y 3 como parte esencial para la creación de sus protocolos
básicos, para regular la forma de la conexión entre computadoras así determinando el paso
de tramas.
10

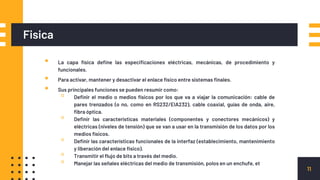

11. Fisica
▪ La capa física define las especificaciones eléctricas, mecánicas, de procedimiento y
funcionales.
▪ Para activar, mantener y desactivar el enlace físico entre sistemas finales.
▪ Sus principales funciones se pueden resumir como:
▫ Definir el medio o medios físicos por los que va a viajar la comunicación: cable de
pares trenzados (o no, como en RS232/EIA232), cable coaxial, guías de onda, aire,
fibra óptica.
▫ Definir las características materiales (componentes y conectores mecánicos) y
eléctricas (niveles de tensión) que se van a usar en la transmisión de los datos por los
medios físicos.
▫ Definir las características funcionales de la interfaz (establecimiento, mantenimiento
y liberación del enlace físico).
▫ Transmitir el flujo de bits a través del medio.
▫ Manejar las señales eléctricas del medio de transmisión, polos en un enchufe, et
11

12. Modelo
TCP/IP
Capas
12

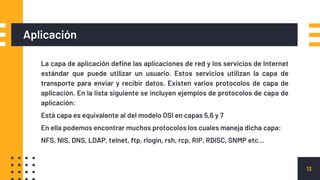

13. La capa de aplicación define las aplicaciones de red y los servicios de Internet
estándar que puede utilizar un usuario. Estos servicios utilizan la capa de
transporte para enviar y recibir datos. Existen varios protocolos de capa de
aplicación. En la lista siguiente se incluyen ejemplos de protocolos de capa de
aplicación:
Está capa es equivalente al del modelo OSI en capas 5,6 y 7
En ella podemos encontrar muchos protocolos los cuales maneja dicha capa:
NFS, NIS, DNS, LDAP, telnet, ftp, rlogin, rsh, rcp, RIP, RDISC, SNMP etc…
Aplicación
13

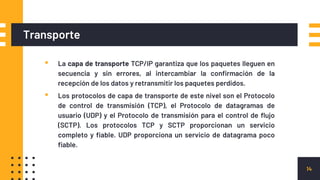

14. Transporte
▪ La capa de transporte TCP/IP garantiza que los paquetes lleguen en
secuencia y sin errores, al intercambiar la confirmación de la
recepción de los datos y retransmitir los paquetes perdidos.
▪ Los protocolos de capa de transporte de este nivel son el Protocolo
de control de transmisión (TCP), el Protocolo de datagramas de
usuario (UDP) y el Protocolo de transmisión para el control de flujo
(SCTP). Los protocolos TCP y SCTP proporcionan un servicio
completo y fiable. UDP proporciona un servicio de datagrama poco
fiable.
14

15. Internet
▪ La capa de Internet, también conocida como capa de
red o capa IP, acepta y transfiere paquetes para la red.
Esta capa incluye el potente Protocolo de Internet (IP),
el protocolo de resolución de direcciones (ARP) y el
protocolo de mensajes de control de Internet (ICMP).
▪ No podemos dejar de lado las IPv4 e IPv6 las cuales son
muy recurrentes en esta capa.
15

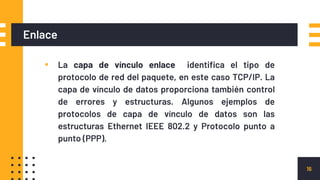

16. Enlace
▪ La capa de vínculo enlace identifica el tipo de
protocolo de red del paquete, en este caso TCP/IP. La
capa de vínculo de datos proporciona también control
de errores y estructuras. Algunos ejemplos de
protocolos de capa de vínculo de datos son las
estructuras Ethernet IEEE 802.2 y Protocolo punto a
punto (PPP).
16

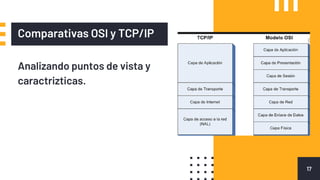

17. Comparativas OSI y TCP/IP
Analizando puntos de vista y
caractrizticas.
17

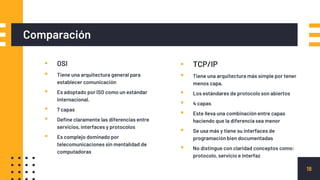

18. Comparación
▪ OSI
▪ Tiene una arquitectura general para
establecer comunicación
▪ Es adoptado por ISO como un estándar
internacional.
▪ 7 capas
▪ Define claramente las diferencias entre
servicios, interfaces y protocolos
▪ Es complejo dominado por
telecomunicaciones sin mentalidad de
computadoras
▪ TCP/IP
▪ Tiene una arquitectura más simple por tener
menos capa.
▪ Los estándares de protocolo son abiertos
▪ 4 capas
▪ Este lleva una combinación entre capas
haciendo que la diferencia sea menor
▪ Se usa más y tiene su interfaces de
programación bien documentadas
▪ No distingue con claridad conceptos como:
protocolo, servicio e interfaz
18

19. Fin
19
