Este documento presenta una tabla con valores del módulo de reacción del suelo (también conocido como coeficiente de balasto o módulo de Winkler) en función de la resistencia admisible del terreno. La tabla resume investigaciones de Terzaghi y otros cinco ingenieros y fue extraída de una tesis de maestría de 1993 sobre la interacción suelo-estructuras.

1. MODULOS DE REACCIÓN DEL SUELO
Distinguidos Usuarios de CSI, Morrison & Morrison Ingenieros www.morrisoningenieros.com, Coordinadores
CSI Latinoamérica, Proporciona la siguiente Tabla para uso con el SAFE.
Está en una tabla con diferentes valores del Modulo de Reacción del Suelo (conocido también como Coeficiente
de Balasto o Modulo de Winkler) en función de la resistencia admisible del terreno en cuestión. Los valores de
esta tabla son para una superficie de apoyo (Área) Estos valores son los que hay que darles al SAFE (no
requieren ninguna Modificación).
Esta tabla es un resumen de diferentes trabajos en mecánica de suelos que han realizado el Prof. Terzaghi y
otros cinco Ingenieros connotados (en diferentes épocas).
Esta tabla se extrajo de la Tesis de maestría “Interacción Suelo‐Estructuras: Semi‐espacio de Winkler”,
Universidad Politécnica de Cataluña, Barcelona‐ España. 1993 (Autor Nelson Morrison).

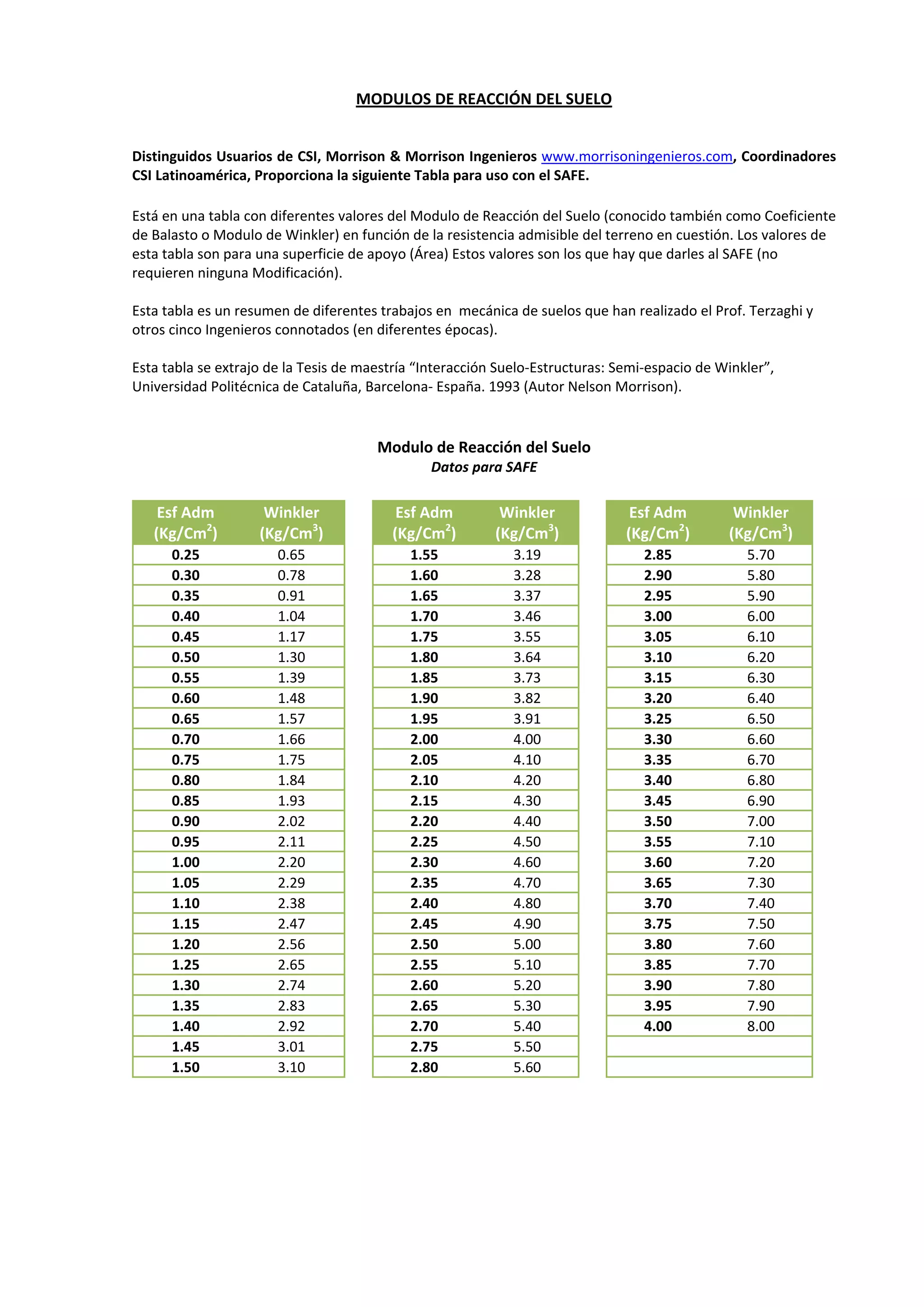

Modulo de Reacción del Suelo
Datos para SAFE
Esf Adm
(Kg/Cm2
)
Winkler
(Kg/Cm3
)
0.25 0.65
0.30 0.78
0.35 0.91
0.40 1.04
0.45 1.17
0.50 1.30
0.55 1.39
0.60 1.48
0.65 1.57
0.70 1.66
0.75 1.75
0.80 1.84
0.85 1.93
0.90 2.02
0.95 2.11
1.00 2.20
1.05 2.29
1.10 2.38
1.15 2.47
1.20 2.56
1.25 2.65
1.30 2.74
1.35 2.83
1.40 2.92
1.45 3.01
1.50 3.10
Esf Adm
(Kg/Cm2
)
Winkler
(Kg/Cm3
)
1.55 3.19
1.60 3.28
1.65 3.37
1.70 3.46
1.75 3.55
1.80 3.64
1.85 3.73
1.90 3.82
1.95 3.91
2.00 4.00
2.05 4.10
2.10 4.20
2.15 4.30
2.20 4.40
2.25 4.50
2.30 4.60
2.35 4.70
2.40 4.80
2.45 4.90
2.50 5.00
2.55 5.10
2.60 5.20
2.65 5.30
2.70 5.40
2.75 5.50
2.80 5.60
Esf Adm
(Kg/Cm2
)
Winkler
(Kg/Cm3
)
2.85 5.70
2.90 5.80
2.95 5.90
3.00 6.00
3.05 6.10
3.10 6.20
3.15 6.30
3.20 6.40
3.25 6.50
3.30 6.60
3.35 6.70
3.40 6.80
3.45 6.90
3.50 7.00
3.55 7.10
3.60 7.20
3.65 7.30
3.70 7.40
3.75 7.50
3.80 7.60
3.85 7.70
3.90 7.80
3.95 7.90
4.00 8.00
