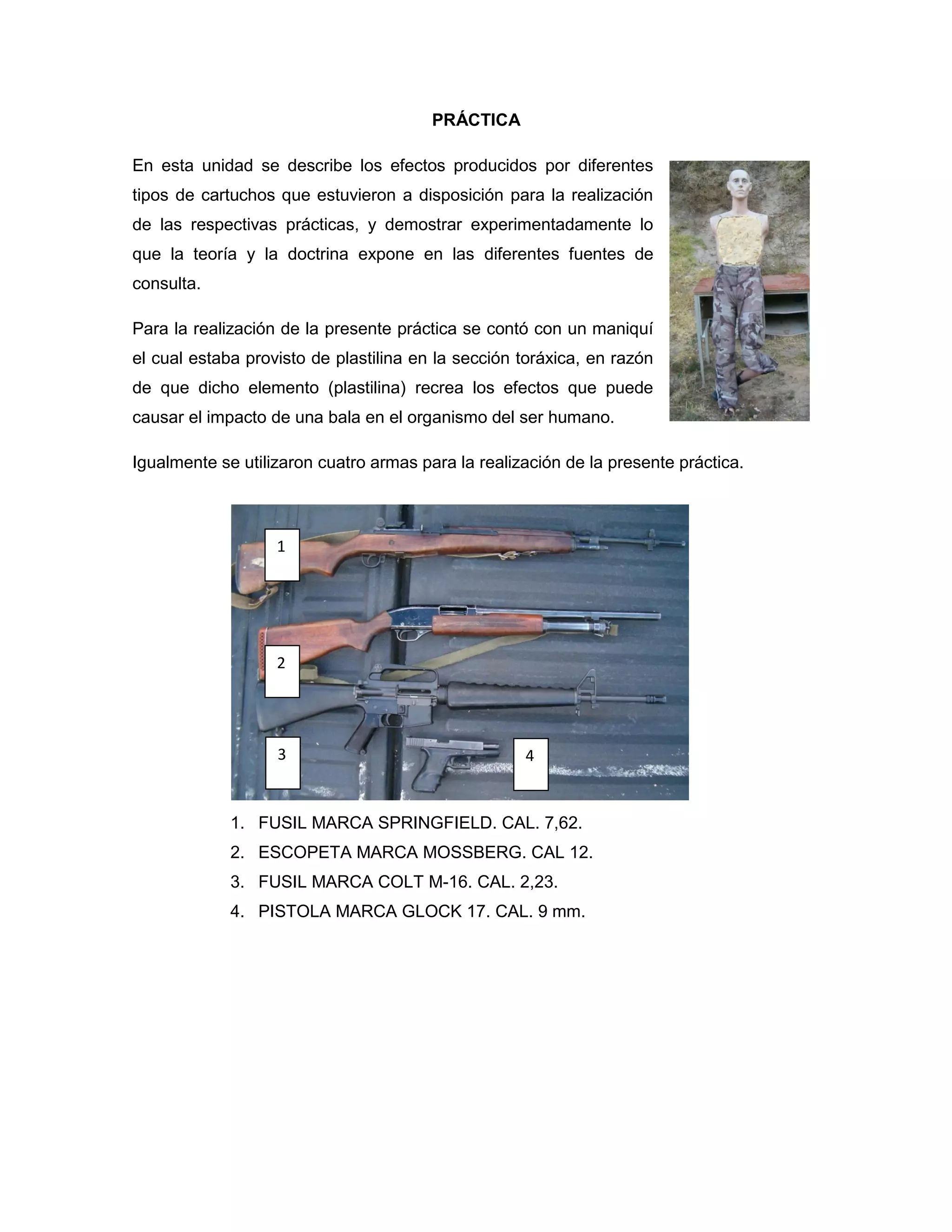

1. PRÁCTICA
En esta unidad se describe los efectos producidos por diferentes
tipos de cartuchos que estuvieron a disposición para la realización
de las respectivas prácticas, y demostrar experimentadamente lo
que la teoría y la doctrina expone en las diferentes fuentes de
consulta.
Para la realización de la presente práctica se contó con un maniquí
el cual estaba provisto de plastilina en la sección toráxica, en razón
de que dicho elemento (plastilina) recrea los efectos que puede
causar el impacto de una bala en el organismo del ser humano.
Igualmente se utilizaron cuatro armas para la realización de la presente práctica.
1
2
3
4
1. FUSIL MARCA SPRINGFIELD. CAL. 7,62.
2. ESCOPETA MARCA MOSSBERG. CAL 12.
3. FUSIL MARCA COLT M-16. CAL. 2,23.
4. PISTOLA MARCA GLOCK 17. CAL. 9 mm.

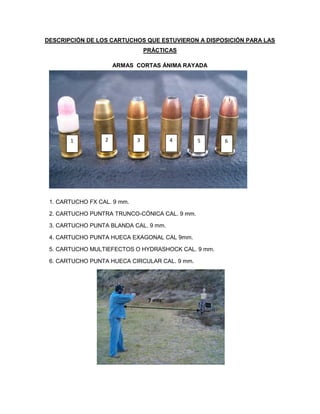

2. DESCRIPCIÓN DE LOS CARTUCHOS QUE ESTUVIERON A DISPOSICIÓN PARA LAS
PRÁCTICAS
ARMAS CORTAS ÁNIMA RAYADA
1
2
4
3
5
1. CARTUCHO FX CAL. 9 mm.
2. CARTUCHO PUNTRA TRUNCO-CÓNICA CAL. 9 mm.
3. CARTUCHO PUNTA BLANDA CAL. 9 mm.
4. CARTUCHO PUNTA HUECA EXAGONAL CAL 9mm.
5. CARTUCHO MULTIEFECTOS O HYDRASHOCK CAL. 9 mm.
6. CARTUCHO PUNTA HUECA CIRCULAR CAL. 9 mm.
7 mts.
6

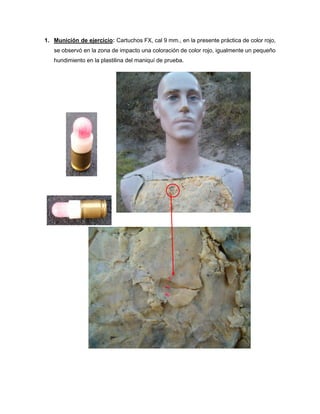

3. 1. Munición de ejercicio: Cartuchos FX, cal 9 mm., en la presente práctica de color rojo,
se observó en la zona de impacto una coloración de color rojo, igualmente un pequeño
hundimiento en la plastilina del maniquí de prueba.

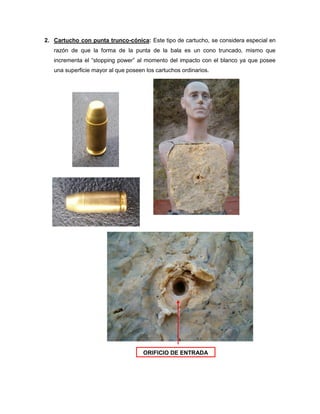

4. 2. Cartucho con punta trunco-cónica: Este tipo de cartucho, se considera especial en
razón de que la forma de la punta de la bala es un cono truncado, mismo que
incrementa el “stopping power” al momento del impacto con el blanco ya que posee
una superficie mayor al que poseen los cartuchos ordinarios.
ORIFICIO DE ENTRADA

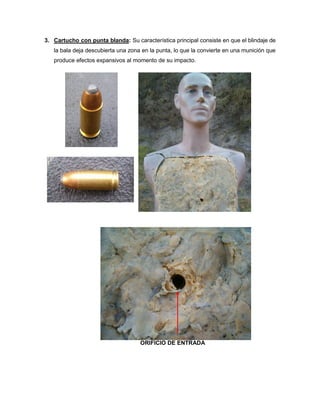

5. 3. Cartucho con punta blanda: Su característica principal consiste en que el blindaje de
la bala deja descubierta una zona en la punta, lo que la convierte en una munición que
produce efectos expansivos al momento de su impacto.
ORIFICIO DE ENTRADA

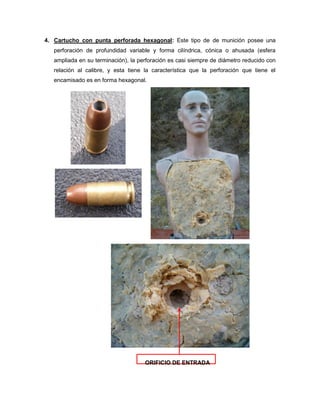

6. 4. Cartucho con punta perforada hexagonal: Este tipo de de munición posee una
perforación de profundidad variable y forma cilíndrica, cónica o ahusada (esfera
ampliada en su terminación), la perforación es casi siempre de diámetro reducido con
relación al calibre, y esta tiene la característica que la perforación que tiene el
encamisado es en forma hexagonal.
ORIFICIO DE ENTRADA

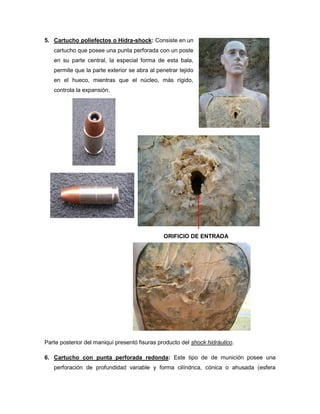

7. 5. Cartucho poliefectos o Hidra-shock: Consiste en un
cartucho que posee una punta perforada con un poste
en su parte central, la especial forma de esta bala,
permite que la parte exterior se abra al penetrar tejido
en el hueco, mientras que el núcleo, más rígido,
controla la expansión.
ORIFICIO DE ENTRADA
Parte posterior del maniquí presentó fisuras producto del shock hidráulico.

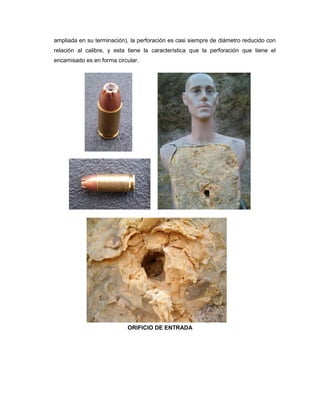

6. Cartucho con punta perforada redonda: Este tipo de de munición posee una
perforación de profundidad variable y forma cilíndrica, cónica o ahusada (esfera

8. ampliada en su terminación), la perforación es casi siempre de diámetro reducido con
relación al calibre, y esta tiene la característica que la perforación que tiene el
encamisado es en forma circular.
ORIFICIO DE ENTRADA

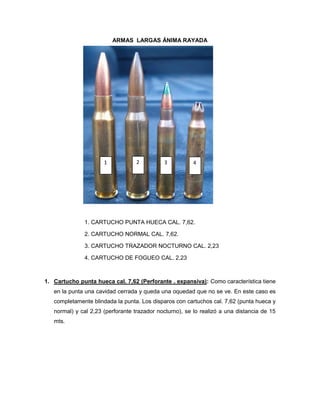

9. ARMAS LARGAS ÁNIMA RAYADA
1
2
3
4
1. CARTUCHO PUNTA HUECA CAL. 7,62.
2. CARTUCHO NORMAL CAL. 7,62.
3. CARTUCHO TRAZADOR NOCTURNO CAL. 2,23
4. CARTUCHO DE FOGUEO CAL. 2,23

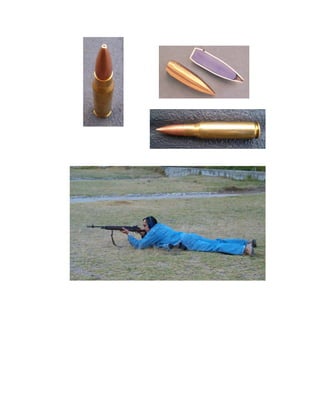

1. Cartucho punta hueca cal. 7,62 (Perforante . expansiva): Como característica tiene
en la punta una cavidad cerrada y queda una oquedad que no se ve. En este caso es
completamente blindada la punta. Los disparos con cartuchos cal. 7,62 (punta hueca y
normal) y cal 2,23 (perforante trazador nocturno), se lo realizó a una distancia de 15
mts.

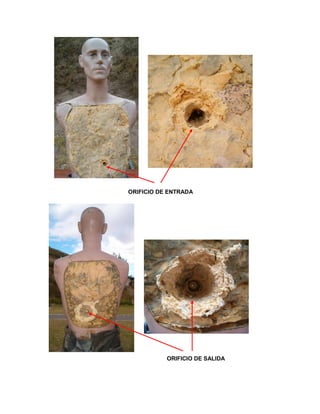

11. ORIFICIO DE ENTRADA
ORIFICIO DE SALIDA

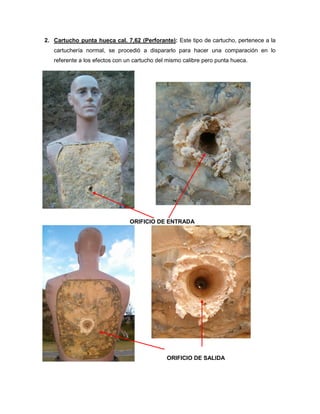

12. 2. Cartucho punta hueca cal. 7,62 (Perforante): Este tipo de cartucho, pertenece a la
cartuchería normal, se procedió a dispararlo para hacer una comparación en lo
referente a los efectos con un cartucho del mismo calibre pero punta hueca.
ORIFICIO DE ENTRADA
ORIFICIO DE SALIDA

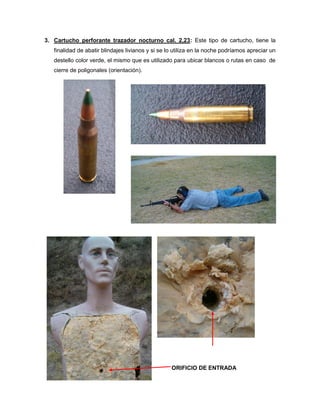

13. 3. Cartucho perforante trazador nocturno cal. 2,23: Este tipo de cartucho, tiene la
finalidad de abatir blindajes livianos y si se lo utiliza en la noche podríamos apreciar un
destello color verde, el mismo que es utilizado para ubicar blancos o rutas en caso de
cierre de poligonales (orientación).
ORIFICIO DE ENTRADA

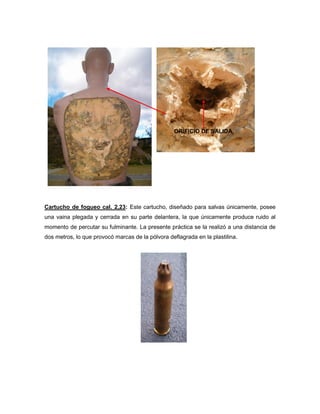

14. ORIFICIO DE SALIDA

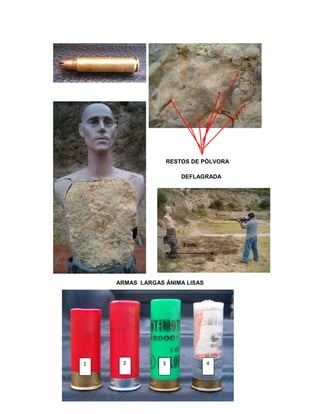

Cartucho de fogueo cal. 2,23: Este cartucho, diseñado para salvas únicamente, posee
una vaina plegada y cerrada en su parte delantera, la que únicamente produce ruido al
momento de percutar su fulminante. La presente práctica se la realizó a una distancia de
dos metros, lo que provocó marcas de la pólvora deflagrada en la plastilina.

15. RESTOS DE PÓLVORA
DEFLAGRADA
2 mts.
ARMAS LARGAS ÁNIMA LISAS
1
2
3
4

16. 1.
CARTUCHO ANTIMOTÍN CAL. 12 CON PERDIGONES PLASTICOS DE 8 mm.
(FABRICACION GASESPOL)
2.
CARTUCHO NORMAL CAL. 12. DE PERDIGONES DE PLOMO PARA CAZA
MENOR. (FABRICACION GASESPOL)
3.
CARTUCHO ANTIMOTÍN CAL. 12 CON PERDIGONES PLASTICOS DE 8 mm.
(FABRICACION SANTA BARBARA)
4.
CARTUCHO ANTIMOTIN CAL. 12 DENOMINADO “LÁTIGO” (FABRICACION
SANTA BARBARA)
7 mts.
1. Cartucho antimotín cal. 12 con perdigones plásticos de 8
mm. (FABRICACION GASESPOL): Este cartucho, está
diseñado
para
la
utilización
en
el
mantenimiento
y
restablecimiento del orden público, considerando que para la
utilización de esta munición, dice la doctrina que se debe
disparar al piso para que ahí los perdigones plásticos
descarguen la mayor energía e impacten luego a los
manifestantes, caso contrario si el disparo se lo realiza
directamente sobre la persona podremos encontrar los
siguientes efectos.

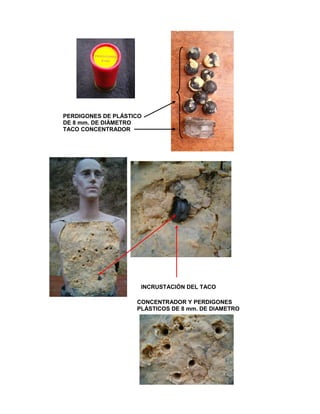

17. PERDIGONES DE PLÁSTICO
DE 8 mm. DE DIÁMETRO
TACO CONCENTRADOR
INCRUSTACIÓN DEL TACO
CONCENTRADOR Y PERDIGONES
PLÁSTICOS DE 8 mm. DE DIAMETRO

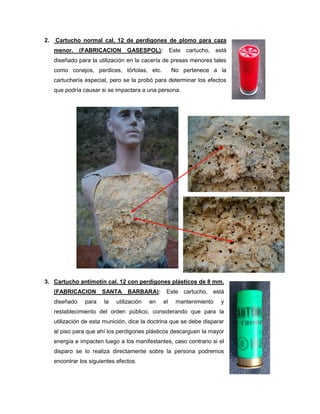

18. 2.
Cartucho normal cal. 12 de perdigones de plomo para caza
menor.
(FABRICACION
GASESPOL):
Este cartucho,
está
diseñado para la utilización en la cacería de presas menores tales
como conejos, perdices, tórtolas, etc.
No pertenece a la
cartuchería especial, pero se la probó para determinar los efectos
que podría causar si se impactara a una persona.
3. Cartucho antimotín cal. 12 con perdigones plásticos de 8 mm.
(FABRICACION
diseñado
para
SANTA
la
BARBARA):
utilización
en
Este cartucho, está
el
mantenimiento
y
restablecimiento del orden público, considerando que para la
utilización de esta munición, dice la doctrina que se debe disparar
al piso para que ahí los perdigones plásticos descarguen la mayor
energía e impacten luego a los manifestantes, caso contrario si el
disparo se lo realiza directamente sobre la persona podremos
encontrar los siguientes efectos.

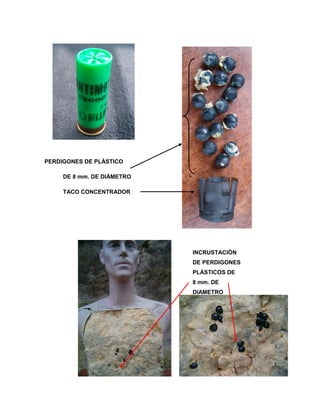

19. PERDIGONES DE PLÁSTICO
DE 8 mm. DE DIÁMETRO
TACO CONCENTRADOR
INCRUSTACIÓN
DE PERDIGONES
PLÁSTICOS DE
8 mm. DE
DIAMETRO

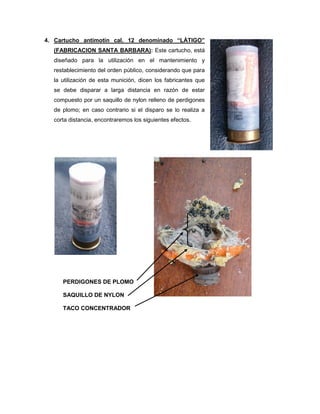

20. 4. Cartucho antimotín cal. 12 denominado “LÁTIGO”
(FABRICACION SANTA BARBARA): Este cartucho, está
diseñado para la utilización en el mantenimiento y
restablecimiento del orden público, considerando que para
la utilización de esta munición, dicen los fabricantes que
se debe disparar a larga distancia en razón de estar
compuesto por un saquillo de nylon relleno de perdigones
de plomo; en caso contrario si el disparo se lo realiza a
corta distancia, encontraremos los siguientes efectos.
PERDIGONES DE PLOMO
SAQUILLO DE NYLON
TACO CONCENTRADOR

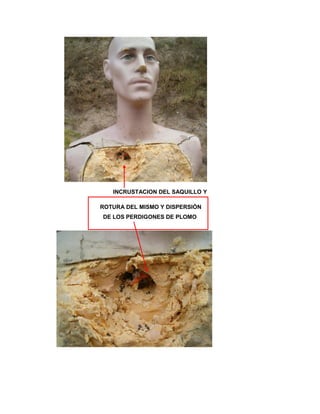

21. INCRUSTACION DEL SAQUILLO Y
ROTURA DEL MISMO Y DISPERSIÓN
DE LOS PERDIGONES DE PLOMO

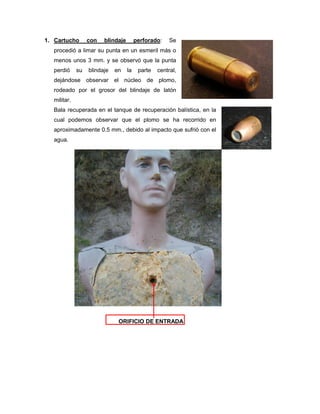

22. 1. Cartucho
con
blindaje
perforado:
Se
procedió a limar su punta en un esmeril más o
menos unos 3 mm. y se observó que la punta
perdió
su
blindaje
en
la
parte
central,
dejándose observar el núcleo de plomo,
rodeado por el grosor del blindaje de latón
militar.
Bala recuperada en el tanque de recuperación balística, en la
cual podemos observar que el plomo se ha recorrido en
aproximadamente 0.5 mm., debido al impacto que sufrió con el
agua.
ORIFICIO DE ENTRADA

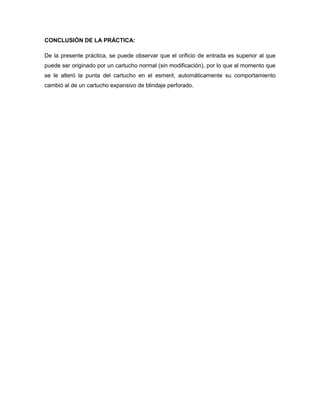

23. CONCLUSIÓN DE LA PRÁCTICA:
De la presente práctica, se puede observar que el orificio de entrada es superior al que
puede ser originado por un cartucho normal (sin modificación), por lo que al momento que
se le alteró la punta del cartucho en el esmeril, automáticamente su comportamiento
cambió al de un cartucho expansivo de blindaje perforado.
