Este documento presenta información sobre agentes contaminantes físicos relacionados con la iluminación. Define términos como flujo luminoso, iluminancia, luminancia y sus unidades de medida. Explica los efectos en la salud como fatiga visual, deslumbramiento, dolor de cabeza y accidentes. También describe la evaluación de la iluminación mediante el uso de luxómetros, cálculo del nivel promedio e índice de uniformidad. Finalmente, presenta la constante de la sala y factores de control como el nivel de iluminancia media y mantenimiento

1. AGENTES CONTAMINANTES FÍSICOS
ILUMINACIÓN
UNIVERSIDAD NACIONAL DEL CENTRO DE PERÚ
ESCUELA DE POSGRADO
UNIDAD DE POSGRADO DE LA FACULTAD DE
INGENIERÍA METALÚRGICA Y DE MATERIALES
HIGIENE INDUSTRIAL
Mag. Ing. EDWIN PAUCAR PALOMINO
CONSULTOR EHSQ
CIP 109367
AUDITOR REGISTRADO 2015-2016 , EN EL MTPE,
PARA LA EVALUACIÓN DEL SGSST
R. D. N° 002-2015-GR/GRDS/DRTPE/DPPDFSST

2. Cantidad de luz emitida por una fuente de luz en
todas direcciones.
Unidad de medida ……… lumen
1. FLUJO LUMINOSO (ᶲ)
I.RECONOCIMIENTO

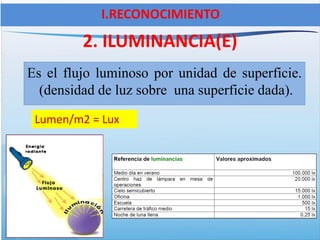

3. 2. ILUMINANCIA(E)
Es el flujo luminoso por unidad de superficie.
(densidad de luz sobre una superficie dada).
Lumen/m2 = Lux
I.RECONOCIMIENTO

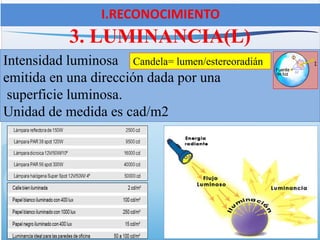

4. 3. LUMINANCIA(L)
Intensidad luminosa
emitida en una dirección dada por una
superficie luminosa.
Unidad de medida es cad/m2
I.RECONOCIMIENTO
Candela= lumen/estereoradián

5. 4.EFECTOS EN LA SALUD
FATIGA VISUAL: DESLUMBRAMIENTO
 Visión defectuosa
 Dolor de cabeza, aturdimiento, etc.
 Nistagmo
DISCONFORT: CONTRASTE
 Pérdida de visión
 Reducción en la definición de la imagen
y malestar psicológica.
 Sensación de incomodidad
ACCIDENTES.
I.RECONOCIMIENTO
Confort visual: sensación de bienestar
y de un modo indirecto elevar su nivel de
productividad.
Prestación visual : realizar tareas
visuales, incluso en circunstancias
difíciles y durante periodos largos.
Seguridad: Reducir accidentes

6. ILUMINACIÓN
II. EVALUACIÓN

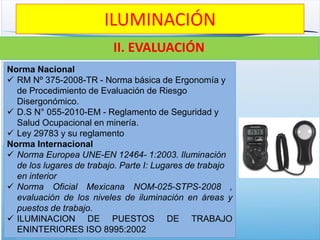

Norma Nacional
 RM Nº 375-2008-TR - Norma básica de Ergonomía y
de Procedimiento de Evaluación de Riesgo
Disergonómico.
 D.S N° 055-2010-EM - Reglamento de Seguridad y
Salud Ocupacional en minería.
 Ley 29783 y su reglamento
Norma Internacional
 Norma Europea UNE-EN 12464- 1:2003. Iluminación
de los lugares de trabajo. Parte I: Lugares de trabajo
en interior
 Norma Oficial Mexicana NOM-025-STPS-2008 ,
evaluación de los niveles de iluminación en áreas y
puestos de trabajo.
 ILUMINACION DE PUESTOS DE TRABAJO
ENINTERIORES ISO 8995:2002

7. También llamado light
meter, permite una medida
de la luz realmente recibida
en un punto dado. La
unidad de medida es lux.
1.LUXÓMETRO
II. EVALUACIÓN
NOM-025-STPS-2008 APENDICE A
 Encender todas las luces en la zona de medición 20
min. Antes del monitoreo
 Verifique la calibración del instrumento (0 Lux)
 Tiempo prudente para la estabilización del sensor 5
minutos
 Cada cierto número de mediciones verifique el 0 Lux.
 Las mediciones dentro del plano de trabajo
 Seleccione Unidad: Lux o Fc (pie candela)
 Seleccione Escala: (en 3 rangos cada una)
 0-2000 Lux
 2000-20000 Lux
 20000-50000 Lux
 Indicador de fuente de alimentación
 Luminaria: L: tungsteno, F: fluorescente
 El número de mediciones en cada punto deben ser
como mínimo 3 mediciones, en momentos diferentes
durante la jornada laboral (Mañana, tarde y noche) y el
tiempo mínimo de evaluación por medición es de 5 a
10 minutos.
Con el propósito de evitar
reflexiones indebidas
durante las mediciones, el
operador del luxómetro no
debe utilizar delantal blanco.
El operador del instrumento
no debe interponerse entre la
fuente de iluminación y el
sensor del luxómetro

8. 2.ILUMINACIÓN PROMEDIO

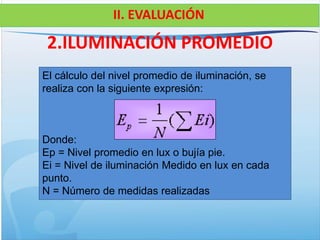

El cálculo del nivel promedio de iluminación, se
realiza con la siguiente expresión:
Donde:
Ep = Nivel promedio en lux o bujía pie.
Ei = Nivel de iluminación Medido en lux en cada
punto.
N = Número de medidas realizadas
II. EVALUACIÓN

9. 2.ILUMINACIÓN PROMEDIO

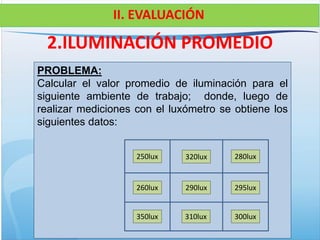

PROBLEMA:
Calcular el valor promedio de iluminación para el
siguiente ambiente de trabajo; donde, luego de
realizar mediciones con el luxómetro se obtiene los
siguientes datos:
II. EVALUACIÓN
v
250lux
260lux
320lux 280lux
350lux 310lux 300lux
290lux 295lux

10. 2.ILUMINACIÓN PROMEDIO

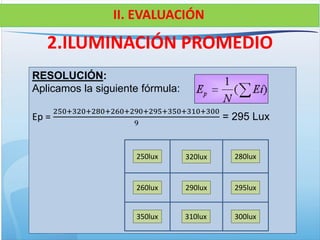

RESOLUCIÓN:
Aplicamos la siguiente fórmula:
Ep =
250:320:280:260:290:295:350:310:300
9
= 295 Lux
II. EVALUACIÓN
v
250lux
260lux
320lux 280lux
350lux 310lux 300lux
290lux 295lux

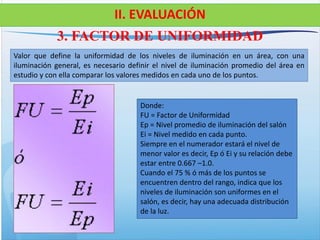

11. 3. FACTOR DE UNIFORMIDAD
Donde:
FU = Factor de Uniformidad
Ep = Nivel promedio de iluminación del salón
Ei = Nivel medido en cada punto.
Siempre en el numerador estará el nivel de
menor valor es decir, Ep ó Ei y su relación debe
estar entre 0.667 –1.0.
Cuando el 75 % ó más de los puntos se
encuentren dentro del rango, indica que los
niveles de iluminación son uniformes en el
salón, es decir, hay una adecuada distribución
de la luz.
Valor que define la uniformidad de los niveles de iluminación en un área, con una
iluminación general, es necesario definir el nivel de iluminación promedio del área en
estudio y con ella comparar los valores medidos en cada uno de los puntos.
II. EVALUACIÓN

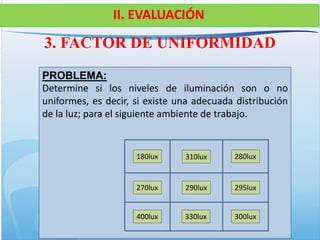

12. 3. FACTOR DE UNIFORMIDAD
PROBLEMA:
Determine si los niveles de iluminación son o no
uniformes, es decir, si existe una adecuada distribución
de la luz; para el siguiente ambiente de trabajo.
II. EVALUACIÓN
v
180lux
270lux
310lux 280lux
400lux 330lux 300lux
290lux 295lux

13. 3. FACTOR DE UNIFORMIDAD

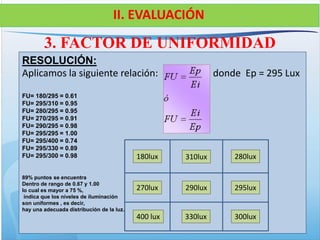

RESOLUCIÓN:
Aplicamos la siguiente relación: donde Ep = 295 Lux
FU= 180/295 = 0.61
FU= 295/310 = 0.95
FU= 280/295 = 0.95
FU= 270/295 = 0.91
FU= 290/295 = 0.98
FU= 295/295 = 1.00
FU= 295/400 = 0.74
FU= 295/330 = 0.89
FU= 295/300 = 0.98
89% puntos se encuentra
Dentro de rango de 0.67 y 1.00
lo cual es mayor a 75 %,
indica que los niveles de iluminación
son uniformes , es decir,
hay una adecuada distribución de la luz.
II. EVALUACIÓN
v
180lux
270lux
310lux 280lux
400 lux 330lux 300lux
290lux 295lux

14. 4. CONSTANTE DEL SALÓN
II. EVALUACIÓN
Donde:
L = Longitud del salón (a)
W = Ancho del salón (b)
Hm = Altura de las luminarias tomada desde el plano de trabajo (h)
Número mínimo de puntos de
medición = (ǁKǁ+ 2 ) 𝟐
donde “k” es el valor del
índice de local.
PLANO DE TRABAJO: Se recomienda a una altura de 80 cm a 85 cm del suelo y con
zonas de medición cuadrados

15. 4. CONSTANTE DEL SALÓN
II. EVALUACIÓN
PROBLEMA:
Determine el número mínimo de puntos de medición
necesarios para una planta (ambiente de trabajo) ;
donde el nivel de trabajo es a 0.85m y cuyas
dimensiones de la planta son 28,6x48,7m y una altura
de 8 m. Considere el plano de las luminarias el techo de
la planta.

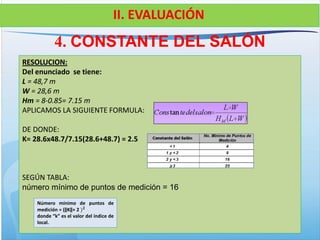

16. 4. CONSTANTE DEL SALÓN
II. EVALUACIÓN
RESOLUCION:
Del enunciado se tiene:
L = 48,7 m
W = 28,6 m
Hm = 8-0.85= 7.15 m
APLICAMOS LA SIGUIENTE FORMULA:
DE DONDE:
K= 28.6x48.7/7.15(28.6+48.7) = 2.5
SEGÚN TABLA:
número mínimo de puntos de medición = 16
Número mínimo de puntos de
medición = (ǁKǁ+ 2 ) 𝟐
donde “k” es el valor del índice de
local.

17. 1. NIVEL DE
ILUMINANCIA
MEDIA (Em).
R.M. 375-2008-TR
III. CONTROL

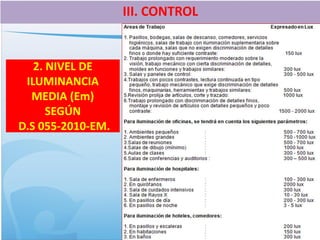

18. 2. NIVEL DE
ILUMINANCIA
MEDIA (Em)
SEGÚN
D.S 055-2010-EM.
III. CONTROL

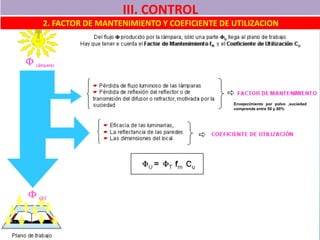

19. Envejecimiento por polvo ,suciedad
comprende entre 50 y 80%
2. FACTOR DE MANTENIMIENTO Y COEFICIENTE DE UTILIZACION
III. CONTROL
