Este documento presenta los conceptos básicos de la simbología neumática, incluyendo cilindros, válvulas, trayectorias de flujo de válvulas, válvulas antirretorno, instrumentos de medida y accionamiento de válvulas. Explica los diferentes tipos de cada uno de estos elementos neumáticos de manera concisa.

1. Cilindros Válvulas Vías o trayectorias de flujo de las válvulas Válvula antirretorno Instrumentos de medida Accionamiento de las válvulas SIMBOLOGÍA NEUMÁTICA

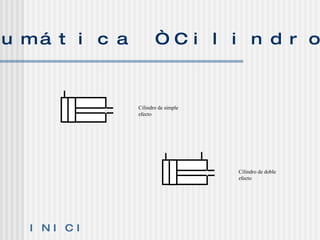

2. Neumática “Cilindros” INICIO Cilindro de simple efecto Cilindro de doble efecto

3. Neumática “Válvulas” INICIO Manual Motorizada Con electroimán

4. Neumática “Vías o trayectorias de flujo de las válvulas” INICIO Una vía Dos orificios cerrados Dos vías y un orificio cerrado Dos vías Una vía en by-pass y dos orificios cerrados Dos vías conexión transversal

5. Neumática “Válvula antirretorno” INICIO Sin muelle Pilotada: el cierre Con muelle Pilotada: la abertura Con estrangulador unidireccional

6. Neumática “Instrumentos de medida” INICIO Manómetro Termómetro Contador totalizador Caudalímetro Presostato

7. Neumática “Accionamiento de las válvulas” Manual Mecánico Eléctrico y neumático INICIO

8. MANUAL ATRÁS INICIO Manual general Pulsador Por palanca Por pedal

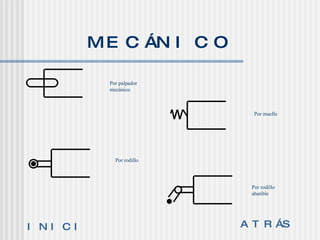

9. MECÁNICO ATRÁS INICIO Por palpador mecánico Por muelle Por rodillo Por rodillo abatible

10. NEUMÁTICO Y ELÉCTRICO Neumático Eléctrico INICIO ATRÁS Por presión Por electroimán
