Este documento presenta los conceptos básicos de la neumática, incluyendo cilindros, válvulas, vías de flujo, válvulas antirretorno, instrumentos de medida y formas de accionar las válvulas. Explica los tipos de cilindros, válvulas y sus trayectorias de flujo, así como válvulas antirretorno pilotadas y sus usos. También describe instrumentos comunes como manómetros, termómetros y presostatos, y las diferentes formas de accionar válvulas, ya sea de man

1. Simbología
Neumática
Dr.Ing. Freedy SoteloV.
UNIVERSIDAD RICARDO PALMA

2. • Cilindros
• Válvulas
• Vías o trayectorias de flujo de las válvulas
• Válvula antirretorno
• Instrumentos de medida
• Accionamiento de las válvulas

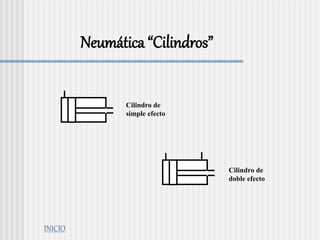

3. Cilindro de
simple efecto
Cilindro de
doble efecto
Neumática “Cilindros”
INICIO

4. Neumática “Válvulas”
Manual
Motorizada
Con
electroimán
INICIO

5. Neumática
“Vías o trayectorias de flujo de las válvulas”
Una vía Dos orificios
cerrados
Dos vías y un
orificio cerrado
Dos vías
Una vía en by-pass y
dos orificios cerrados
Dos vías
conexión
transversal
INICIO

6. Neumática
“Válvula antirretorno”
Sin muelle
Pilotada: el
cierre
Con muelle
Pilotada: la
abertura
Con estrangulador
unidireccional
INICIO

7. Neumática
“Válvula antirretorno”
INICIO
Una válvula antirretorno
pilotada se usa para
mantener una parte del
sistema libre de fugas
internas. Ejemplo un
cilindro hidráulico ó un
motor. La presión en el
lado del vástago es
usada como presión
piloto en Z para abrir
la válvula antiretorno

8. Neumática
“Instrumentos de medida”
Manómetro
Termómetro
Contador
totalizador
Caudalímetro
Presostato
INICIO
El presostato es un instrumento que abre
o cierra un circuito eléctrico, en función del
cambio de un valor de presión prefijado, en
un circuito neumático.
También se le conoce como
interruptor de presión. Una aplicación
típica de los presostatos es el arranque y
paro de los compresores de pistón pequeños

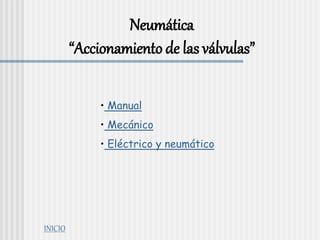

9. Neumática
“Accionamiento de las válvulas”
• Manual
• Mecánico
• Eléctrico y neumático
INICIO

10. MANUAL
Manual general
Pulsador
Por palanca
Por pedal
ATRÁS
INICIO

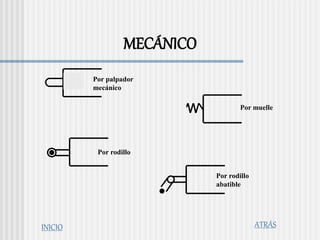

11. MECÁNICO
Por palpador
mecánico
Por muelle
Por rodillo
Por rodillo
abatible
ATRÁS
INICIO

12. NEUMÁTICO Y ELÉCTRICO
Por presión
Por electroimán
Neumático
Eléctrico
INICIO ATRÁS
