Las válvulas son elementos que gobiernan los sistemas hidráulicos. Se clasifican en válvulas distribuidoras, que dirigen el flujo; válvulas de presión, que limitan o regulan la presión; y válvulas de caudal, que varían la velocidad de un actuador variando el caudal. Las válvulas distribuidoras se representan mediante cuadrados con líneas que indican las vías, y su nomenclatura indica el número de vías y posiciones.

1. ELEMENTOS DE DISTRIBUCCIÓN Y REGULACIÓN. VÁLVULAS TECNOLOGÍA 2ºBACH

2. VÁLVULAS DEFINICIÓN Son los elementos que gobiernan los sistemas hidráulicos. CLASIFICACIÓN Válvulas distribuidoras Son las encargadas de dirigir el flujo según nos convenga. Válvulas de presión Limitan la presión de trabajo en el circuito Válvulas de caudal Varían la velocidad de un actuador variando el caudal

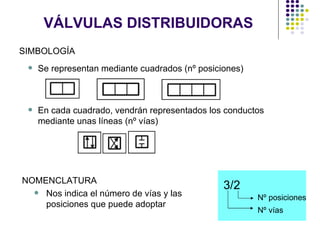

3. VÁLVULAS DISTRIBUIDORAS SIMBOLOGÍA Se representan mediante cuadrados (nº posiciones) En cada cuadrado, vendrán representados los conductos mediante unas líneas (nº vías) Nº vías 3/2 Nº posiciones NOMENCLATURA Nos indica el número de vías y las posiciones que puede adoptar

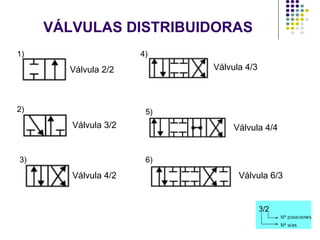

4. VÁLVULAS DISTRIBUIDORAS Válvula 2/2 Válvula 3/2 Válvula 4/2 Válvula 4/3 Válvula 4/4 Válvula 6/3 1) 2) 3) 4) 5) 6)

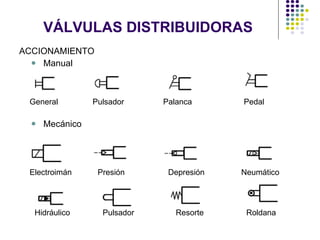

5. ACCIONAMIENTO Manual Mecánico VÁLVULAS DISTRIBUIDORAS General Pulsador Palanca Pedal Electroimán Presión Depresión Neumático Roldana Resorte Pulsador Hidráulico

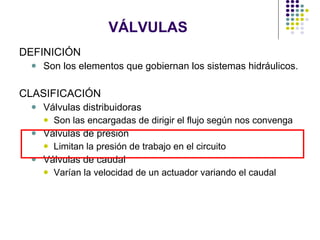

6. VÁLVULAS DEFINICIÓN Son los elementos que gobiernan los sistemas hidráulicos. CLASIFICACIÓN Válvulas distribuidoras Son las encargadas de dirigir el flujo según nos convenga Válvulas de presión Limitan la presión de trabajo en el circuito Válvulas de caudal Varían la velocidad de un actuador variando el caudal

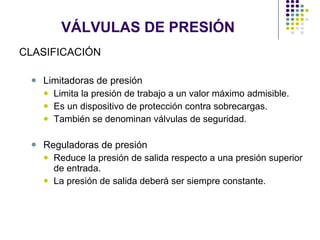

7. VÁLVULAS DE PRESIÓN CLASIFICACIÓN Limitadoras de presión Limita la presión de trabajo a un valor máximo admisible. Es un dispositivo de protección contra sobrecargas. También se denominan válvulas de seguridad. Reguladoras de presión Reduce la presión de salida respecto a una presión superior de entrada. La presión de salida deberá ser siempre constante.

8. VÁLVULAS DE PRESIÓN SIMBOLOGÍA Válvula limitadora de presión Válvula reguladora de presión

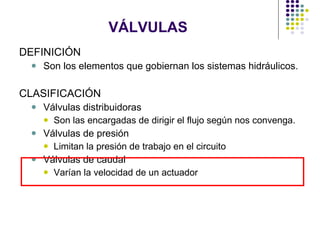

9. VÁLVULAS DEFINICIÓN Son los elementos que gobiernan los sistemas hidráulicos. CLASIFICACIÓN Válvulas distribuidoras Son las encargadas de dirigir el flujo según nos convenga. Válvulas de presión Limitan la presión de trabajo en el circuito Válvulas de caudal Varían la velocidad de un actuador

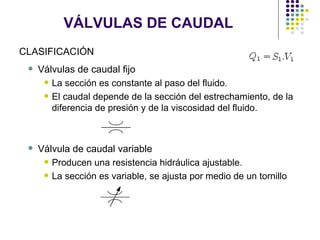

10. VÁLVULAS DE CAUDAL CLASIFICACIÓN Válvulas de caudal fijo La sección es constante al paso del fluido. El caudal depende de la sección del estrechamiento, de la diferencia de presión y de la viscosidad del fluido. Válvula de caudal variable Producen una resistencia hidráulica ajustable. La sección es variable, se ajusta por medio de un tornillo

11. VÁLVULAS
