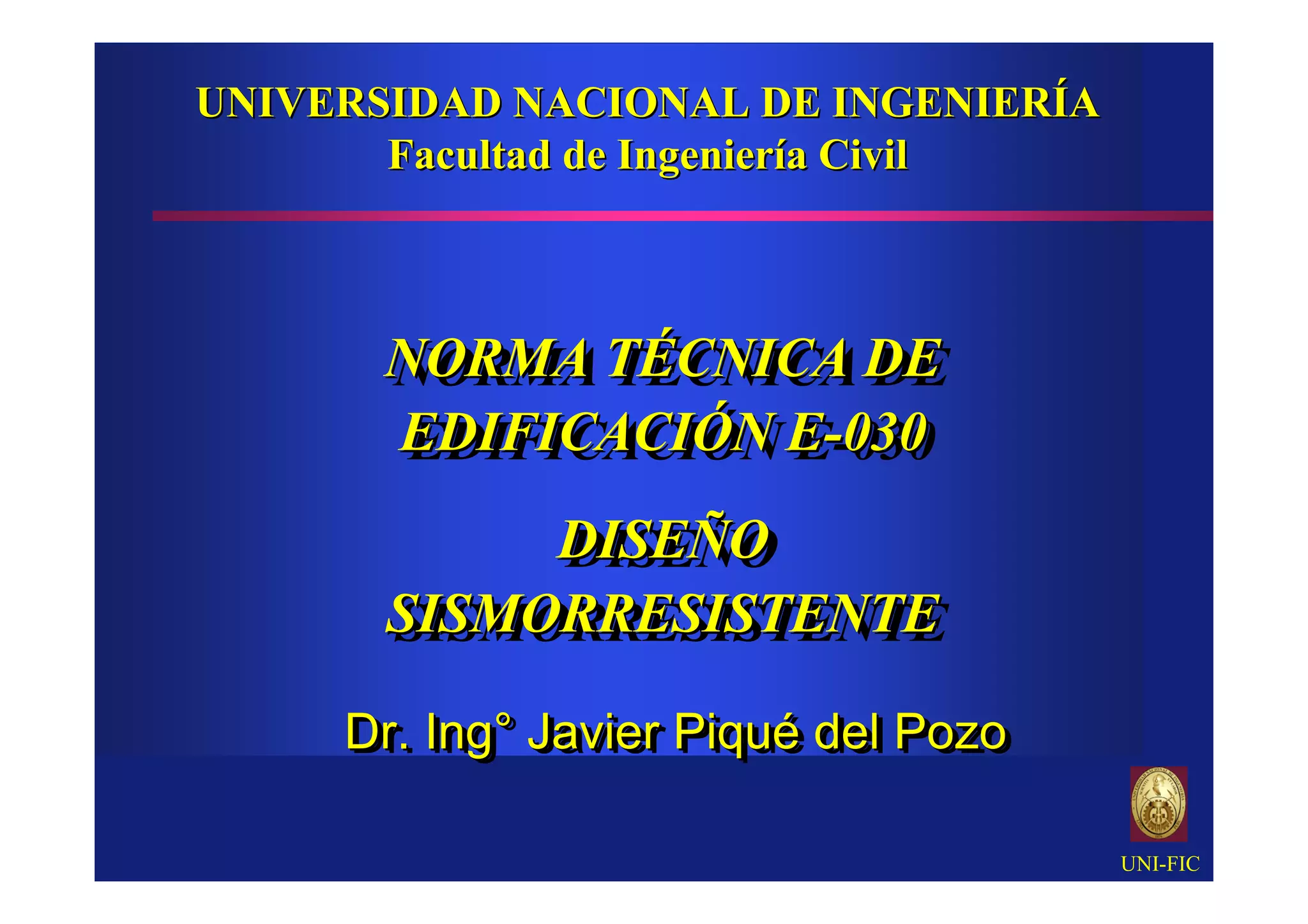

- 1. UNI-FIC UNIVERSIDAD NACIONAL DEINGENIERÍAUNIVERSIDAD NACIONAL DE INGENIERÍA Facultad de Ingeniería CivilFacultad de Ingeniería Civil NORMA TÉCNICA DE EDIFICACIÓN E-030 DISEÑO SISMORRESISTENTE NORMA TÉCNICA DENORMA TÉCNICA DE EDIFICACIÓN EEDIFICACIÓN E--030030 DISEÑODISEÑO SISMORRESISTENTESISMORRESISTENTE Dr. Ing° Javier Piqué del PozoDr. Ing° Javier Piqué del PozoDr. Ing° Javier Piqué del Pozo
- 2. UNI-FIC INTRODUCCIÓN Ubicado en unazona de alta peligrosidad PERÚ
- 3.
- 4. EdificiosEdificios NigataNigata, Japón1964, Japón 1964
- 5. Introducción Condición de altasismicidad del PERÚ
- 6. UNI-FIC Antecedentes de laNorma Peruana 1963: ACI introduce el Diseño a la Rotura. 1964: Primer proyecto de Norma Peruana, basada en la de SEAOC (Structural Engineers Association of California). 1970: Primeros modelos analíticos para el análisis inelástico. Primera Norma Peruana de nivel nacional. (Sismo de Lima 1966) 1977: Segunda Norma Peruana.(Sismos de 1970, 1974)
- 7. UNI-FIC Antecedentes de laNorma Peruana 1997: Tercera Norma Peruana. (Sismos de México, 1985, Loma Prieta 1989, Northridge 1994, Kobe 1995, Nazca 1996) 2003: Actualización de la Tercera Norma Peruana
- 8. UNI-FIC ÍNDICE 1-Generalidades 2-Parámetros de sitio 3-RequisitosGenerales 4-Análisis de Edificios 5-Cimentaciones 6-Elementos no Estructurales 7-Evaluación y Reparación 8-Instrumentación
- 9. UNI-FIC Aportes de lanorma E-030-97 mantenidos en la E-030-2003 Cuantificación de irregularidades Reducción de distorsiones admisibles Limitación de la torsión Incremento de intensidades a resistir “Evitar el colapso” Exigencia de regularidad en obras esenciales
- 10.
- 11. UNI-FIC Art. 2. Alcances EstaNorma establece las condiciones mínimas para que las edificaciones diseñadas según sus requerimientos tengan un comportamiento sísmico acorde con los principios señalados en el Artículo 3
- 12. UNI-FIC Art. 2. Alcances Seaplica a: Edificaciones nuevas Evaluación y reforzamiento de edificaciones existentes Reparación de edificios dañados Las estructuras especiales tales como reservorios, tanques, silos, puentes, torres de transmisión, muelles, estructuras hidráulicas, plantas nucleares y todas aquellas cuyo comportamiento difiera del de las edificaciones requieren consideraciones adicionales complementarias
- 13. UNI-FIC Art. 2. Alcances Adicionalmenteal diseño y construcción de estructuras sismorresistentes, se deberá tomar medidas de prevención contra los desastres que puedan producirse como consecuencia del movimiento sísmico; fuego, fuga de materiales peligrosos, deslizamientos masivos de tierra.
- 14. UNI-FIC Art. 3. Filosofíay Principios del diseño sismorresistente La filosofía del diseño sismorresistente consiste en: •a. Evitar pérdidas de vidas •b. Asegurar la continuidad de los servicios básicos •c. Minimizar los daños a la propiedad.
- 15. UNI-FIC 1.2 Objetivos deldiseño sismorresistente (1997) 1. Resistir sismos leves sin daño (MM o MSK≤ VI) 2. Resistir sismos moderados considerando la posibilidad de daños estructurales leves. (MM o MSK= VII y VIII) 3. Resistir sismos severos con posibilidad de daños estructurales importantes, evitando el colapso de la edificación. (MM o MSK=IX)
- 16. UNI-FIC Art. 3. Filosofíay Principios del diseño sismorresistente (2003) Se reconoce que dar protección completa frente a todos los sismos no es técnica ni económicamente factible para la mayoría de las estructuras. En concordancia con tal filosofía, se establecen en esta Norma los siguientes principios para el diseño:
- 17. UNI-FIC Art. 3 Filosofíay Principios del diseño sismorresistente –a) La estructura no debería colapsar, ni causar graves daños a las personas debido a movimientos sísmicos severos que puedan ocurrir en el sitio. (estado último) –b) La estructura debería soportar movimientos sísmicos moderados, que puedan ocurrir en el sitio durante su vida de servicio, experimentando posibles daños dentro de límites aceptables. (estado de serviciabilidad )
- 18. UNI-FIC Art. 4 Presentacióndel proyecto estructural Memoria descriptiva y Planos deben contener: a) Sistema estructural sismorresistente b) Parámetros de fuerza sísmica y espectro c) Desplazamiento máximo en el último nivel y relativo de entrepiso
- 19. UNI-FIC Art. 4. Presentacóndel proyecto estructural Para su revisión y aprobación por la autoridad competente, los proyectos de edificaciones con más de 70 m de altura deberán estar respaldados con una memoria de datos y cálculos justificativos.
- 20. UNI-FIC Art. 4. Presentacióndel proyecto estructural (transitoria) El empleo de materiales, sistemas estructurales y métodos constructivos diferentes a los indicados en esta Norma, deberá ser aprobado por la autoridad competente nombrada por el Ministerio de Vivienda, Construcción y Saneamiento y debe cumplir con lo establecido en este artículo y demostrar que la alternativa propuesta produce adecuados resultados de rigidez, resistencia sísmica y durabilidad.
- 21.
- 22.
- 23.
- 24. UNI-FIC Tabla N°1 Factoresde Zona Zona Z 3 0,4 2 0,3 1 0,15 A cada zona se asigna un factor Z según se indica en la Tabla N°1. Este factor se interpreta como la aceleración máxima del terreno con una probabilidad de 10 % de ser excedida en 50 años.
- 25. UNI-FIC Art.6 Condiciones Locales 6.1.aMICROZONIFICACIÓN SÍSMICA Requerido para: Area de expansión de ciudades Complejos industriales o similares Reconstrucción de ciudades destruidas por sismos y fenómenos asociados
- 26. UNI-FIC Art.6 Condiciones Locales 6.1.bESTUDIOS DE SITIO Estudios similares a los de microzonificación, limitados al lugar del proyecto. No considerar parámetros de diseño menores a los de la norma
- 27. UNI-FIC 6.2 Condiciones Geotécnicas Determinarlos perfiles según las propiedades mecánicas, el espesor del estrato, Ts y Cs 4 TIPOS DE PERFILES DE SUELO A cada tipo de perfil se asocian dos parámetros: S y Tp
- 28. UNI-FIC S1 Roca oSuelos Muy Rígidos • Roca sana o parcialmente alterada (5 kg/cm2) • Grava arenosa densa (suelo de Lima) • Estrato de no más de 20 m de material cohesivo muy rígido (1 kg/cm2) • Estrato de no más de 20 m de arena muy densa (N>30)
- 29. UNI-FIC S2 Suelos intermedios Sueloscon características intermedias entre los perfiles S1 y S3
- 30. UNI-FIC S3 Suelos Flexibles SuelosCohesivos Resistencia al corte típica en condición no drenada (kPa) Potencia del estrato (m) Blandos < 25 20 Firmes 25 - 50 25 Rígidos 50 - 100 40 Muy rígidos 100 - 200 60 Suelos Granulares Valores N típicos en ensayos de penetración estándar (SPT) Potencia del estrato (m) Sueltos 4 - 10 40 Medianamente densos 10 - 30 45 Gravas mayor que 30 100
- 31. UNI-FIC S4 Condiciones excepcionales Suelosexcepcionalmente flexibles y las condiciones geológicas o topográficas son particularmente desfavorables Los valores de Tp y S para este caso serán establecidos por el especialista, pero en ningún caso serán menores que los especificados para el perfil tipo S3.
- 32. UNI-FIC Tabla N° 2Parámetros del Suelo Tipo Descripción Tp (s) S S1 Roca o suelos muy rígidos 0.4 1.0 S2 Suelos intermedios 0.6 1.2 S3 Suelos flexibles o con estratos de gran potencia 0.9 1.4 S4 Condiciones excepcionales * *
- 33. UNI-FIC Art. 7. Factorde Amplificación Sísmica Factor de Amplificación Sísmica 0 1 2 3 0 0.5 1 1.5 2 2.5 3 T(s) C 5.25.2 ≤⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ = T T C p
- 34. UNI-FIC Comparación C, 1997y 2003 Comparación Factor de amplificación sísmica C, Norma 1997 y 2003 0 0.5 1 1.5 2 2.5 3 0 0.4 0.8 1.2 1.6 2 2.4 2.8 Periodo T (s) FactorC E-030-1997 E-030-2001
- 35. UNI-FIC Espectro de DiseñoEspectrode Diseño 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 0 0.25 0.50 0.75 1.00 1.25 1.50 1.75 2.00 CS Tipo S2 Tp=0.6 seg Tipo S3 Tp=0.9 seg Tipo S1 Tp=0.4 seg Periodo de Vibración, T (s)
- 36.
- 37. UNI-FIC Art. 8 Aspectosgenerales Toda edificación y sus partes cumplirán con lo prescrito por estas normas, incluyendo los elementos no estructurales
- 38. UNI-FIC Art. 8 Aspectosgenerales Deberá considerarse el posible efecto de los elementos no estructurales en el comportamiento sísmico de la estructura. El análisis, el detallado del refuerzo y anclaje deberá hacerse acorde con esta consideración.
- 39. UNI-FIC Art. 8 Aspectosgenerales Para estructuras regulares, el análisis podrá hacerse considerando que el total de la fuerza sísmica actúa independientemente en dos direcciones ortogonales. Para estructuras irregulares deberá suponerse que la acción sísmica ocurre en la dirección que resulte más desfavorable para el diseño de cada elemento o componente en estudio.
- 40. UNI-FIC Art. 8 Aspectosgenerales Si un elemento toma más del 30% de V, se diseña para el 125% de dicha fuerza
- 41. UNI-FIC Art. 9 ConcepciónEstructural Sismorresistente • Simetría, tanto en la distribución de masas como en las rigideces. • Peso mínimo, especialmente en los pisos altos. • Selección y uso adecuado de los materiales de construcción.
- 42. UNI-FIC Art. 9 ConcepciónEstructural Sismorresistente • Resistencia adecuada • Continuidad en la estructura, tanto en planta como en elevación. • Ductilidad. • Deformación limitada.
- 43. UNI-FIC Art. 9 ConcepciónEstructural Sismorresistente • Inclusión de líneas sucesivas de resistencia. • Consideración de las condiciones locales • Buena práctica constructiva e inspección estructural rigurosa
- 44.
- 45. UNI-FIC Art. 10 Categoríade las Edificaciones AA Edificaciones EsencialesEdificaciones Esenciales BB Edificaciones ImportantesEdificaciones Importantes CC Edificaciones ComunesEdificaciones Comunes DD Edificaciones MenoresEdificaciones Menores
- 46. UNI-FIC Edificaciones Esenciales –Hospitales, centralestelefónicas, cuarteles de bomberos y policía, subestaciones eléctricas, reservorios de agua –Edificaciones que puedan servir de refugio, como centros educativos –Depósitos de materiales inflamables o tóxicos
- 47. UNI-FIC Edificaciones Importantes Teatros, estadios,centros comerciales Centros penitenciarios Museos, bibliotecas y archivos especiales Silos de granos y otros almacenes importantes para el abastecimiento
- 48.
- 49. UNI-FIC Tabla N° 3FACTOR DE USO, U CATEGORIA U A 1.5 B 1.3 C 1.0 D * (*) En estas edificaciones, a criterio del proyectista, se podrá omitir el análisis por fuerzas sísmicas, pero deberá proveerse de la resistencia y rigidez adecuadas para acciones laterales
- 50. UNI-FIC Art. 11 ConfiguraciónEstructural Estructuras Regulares Estructuras Irregulares
- 51. UNI-FIC Tabla N° 4Irregularidades estructurales en altura Irregularidades de Rigidez - Piso blando Irregularidad de Masa Irregularidad geométrica vertical Discontinuidad en los sistemas resistentes
- 52.
- 53. SAN FERNANDO 1971SANFERNANDO 1971
- 54. UNI-FIC ∆ ∆ θ1 θ2 θ1<< θ2 Comparación de mecanismos de disipación de energía
- 56. UNI-FIC Irregularidades en Altura Irregularidadde Rigidez - Piso blando Columnas Placa =Σ =Σ ++ + + A1 A2 =Σ =Σ+ + 4 A3 A
- 57. UNI-FIC Irregularidades en Altura Irregularidadde Rigidez - Piso blando Condición de Irregularidad 21 85.0 AA Σ<Σ ⎥ ⎦ ⎤ ⎢ ⎣ ⎡ Σ+Σ+Σ <Σ 3 9.0 432 1A 21 85.0 AA h h d i Σ<Σ⎟ ⎠ ⎞ ⎜ ⎝ ⎛
- 58. UNI-FIC Irregularidades en Planta(Tabla 5) Irregularidad Torsional Esquinas Entrantes Discontinuidad del Diafragma
- 59.
- 60.
- 61. UNI-FIC Asimetría por disposiciónde elementosAsimetría por disposición de elementos
- 62. UNI-FIC Irregularidad Torsional Se considerarásólo en edificios con diafragmas rígidos en los que el desplazamiento promedio de algún entrepiso exceda del 50% del máximo permisible indicado en la tabla N°8 del Art. 15 (15.1).
- 63. UNI-FIC Irregularidad Torsional (cont.) Encualquiera de las direcciones de análisis, el desplazamiento relativo máximo entre dos pisos consecutivos, en un extremo del edificio, es mayor que 1,3 veces el promedio de este desplazamiento relativo máximo con el desplazamiento relativo que simultáneamente se obtiene en el extremo opuesto.
- 64. UNI-FIC Referir al promediodel piso ∆ C.M. C.M. V ∆máx
- 65. UNI-FIC Irregularidad torsional Referida alpromedio Condición de Irregularidad ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ∆+∆ >∆ 2 3.1 . opuestomáx máx
- 66. UNI-FIC Art. 12 SistemasEstructurales Los sistemas estructurales se clasificarán según los materiales usados y el sistema de estructuración sismorresistente predominante en cada dirección tal como se indica en la Tabla N°6.
- 67. UNI-FIC Art. 12 SistemasEstructurales Según la clasificación que se haga de una edificación se usará un coeficiente de reducción de fuerza sísmica (R). Para el diseño por resistencia última las fuerzas sísmicas internas deben combinarse con factores de carga unitarios. En caso contrario podrá usarse como (R) los valores establecidos en Tabla N°6 previa multiplicación por el factor de carga de sismo correspondiente.
- 68. UNI-FIC Tabla 6 SistemasEstructurales (2003) Sistema Estructural Coeficiente R (para estructuras regulares) Acero Pórticos dúctiles con uniones resistentes a momentos. Otras estructuras de acero. Arriostres excéntricos Arriostres en cruz 9,5 6,5 6,0
- 69. UNI-FIC Tabla 6 SistemasEstructurales (2003) Sistema Estructural Coeficiente R (para estructuras regulares) Concreto Armado Pórticos(1). Dual(2). De muros estructurales(3). Muros de ductilidad limita- da(4). 8 7 6 4
- 70. UNI-FIC Notas (1) Por lomenos el 80% del cortante en la base actúa sobre las columnas de los pórticos que cumplan los requisitos de la NTE E.060 Concreto Armado. En caso se tengan muros estructurales, éstos deberán diseñarse para resistir una fracción de la acción sísmica total de acuerdo con su rigidez. (2) Las acciones sísmicas son resistidas por una combinación de pórticos y muros estructurales. Los pórticos deberán ser diseñados para tomar por lo menos 25% del cortante en la base. Los muros estructurales serán diseñados para las fuerzas obtenidas del análisis según acápite 4.1.2
- 71. UNI-FIC Notas (cont) (3)Sistema enel que la resistencia sísmica está dada predominantemente por muros estructurales sobre los que actúa por lo menos el 80% del cortante en la base. (4)Edificación de baja altura con alta densidad de muros de ductilidad limitada. (5) Para diseño por esfuerzos admisibles el valor de R será 6
- 72. UNI-FIC Tabla 6 SistemasEstructurales (2003) Sistema Estructural Coeficiente de Reducción, R para estructuras regulares Albañilería Armada o Confinada 3 Estructuras de Madera 7
- 73. UNI-FIC Art. 13: Tabla7. Categoría, Sistema Estructural y Regularidad Categoría de la Edificación. Regularidad Estructural Zona Sistema Estructural 3 Acero Muros de Concreto Armado Albañilería Armada o Confinada Sistema Dual A Regular 2 y 1 Acero Muros de Concreto Armado Albañilería Armada o Confinada Sistema Dual Madera B Regular o Irregular 3 y 2 Acero Muros de Concreto Armado Albañilería Armada o Confinada Sistema Dual Madera 1 Cualquier sistema. C Regular o Irregular 3, 2 y 1 Cualquier sistema.
- 74. UNI-FIC Art. 14 Procedimientosde Análisis 14.2 Las estructuras clasificadas como regulares según el Art.10 de no más de 45 m de altura y las estructuras de muros portantes de no más de 15m de altura, aún cuando sean irregulares, podrán analizarse mediante el procedimiento de fuerzas estáticas equivalentes del Art. 17.
- 75. UNI-FIC Art. 15 DesplazamientosLaterales El máximo desplazamiento relativo de entrepiso, calculado según el Artículo 16 (16.4), no deberá exceder la fracción de la altura de entrepiso que se indica en la Tabla N° 8. 0,010Madera 0,005Albañilería 0,010Acero 0,007Concreto Armado ( ∆i / hei )Material Predominante Tabla N° 8 LIMITES PARA DESPLAZAMIENTO LATERAL DE ENTREPISO Estos límites no son aplicables a naves industriales
- 76. UNI-FIC Art. 15.2 Juntade Separación sísmica s = 3 + 0.004 (h - 500) > 3 cm. (h y s en cm)
- 77. UNI-FIC JUNTAS DE SEPARACIÓNSISMICAJUNTAS DE SEPARACIÓN SISMICA
- 78. 4. ANÁLISIS DEEDIFICIOS
- 79. UNI-FIC Art. 16 Generalidades 16.1Solicitaciones Sísmicas y Análisis Se acepta el comportamiento inelástico Análisis elástico con fuerzas reducidas Análisis independiente en cada dirección
- 80. UNI-FIC 16.3 Peso dela Edificación 100% de las cargas permanentes + fracción de la sobrecarga
- 81. UNI-FIC % de lasobrecarga –Categorías A y B 50% –Categoría C 25% –Depósitos 80% –Techos en general 25% –Tanques, silos 100%
- 82. UNI-FIC Art. 17 AnálisisEstático Sólo es aplicable a estructuras regulares de menos de 45m de altura y a irregulares de muros portantes hasta 15m de altura Nivel único correspondiente al sismo severo
- 83. UNI-FIC Fuerza Cortante enla Base V ZUSC R P= C/RC/R ≥≥ 0.1250.125
- 84. UNI-FIC Período Fundamental T n C h T = CT= 35 edificios constituidos sólo por pórticos CT = 60 edificios estructurados sobre la base de muros de corte CT = 45 casos intermedios
- 85.
- 86. UNI-FIC Distribución en Altura F Ph Ph V Fai i i j j j n= − = ∑1 ( ) T>0.7 s Fa = .07 T V < 0.15V
- 87. UNI-FIC Art. 18 AnálisisDinámico Debe aplicarse a toda edificación clasificada como irregular, excepto las de hasta 5 pisos con muros portantes
- 88.
- 89. Espectro de DiseñoEspectrode Diseño 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 0 0.25 0.50 0.75 1.00 1.25 1.50 1.75 2.00 CS Tipo S2 Tp=0.6 seg Tipo S3 Tp=0.9 seg Tipo S1 Tp=0.4 seg Periodo de Vibración, T (s)
- 90. UNI-FIC Combinación modal ∑ ∑+=2 75.025.0 iik RRR Alternativamente la Combinación CuadráticaAlternativamente la Combinación Cuadrática Completa, CQCCompleta, CQC
- 91.
- 92. UNI-FIC Art. 19 Generalidades Incluirlas características del suelo Diseño compatible con la distribución de fuerzas obtenidas del análisis
- 93. UNI-FIC Art. 20 Capacidadportante En todo estudio de suelos se considerarán los efectos de sismos Para calcular presiones admisibles se emplearán los factores de seguridad mínimos de la NTE E-050 Suelos y Cimentaciones
- 94. UNI-FIC Art. 21 Momentode Volteo Toda estructura y su cimentación deberán ser diseñadas para resistir el momento de volteo que produce el sismo El factor de seguridad deberá ser mayor que 1.5
- 95.
- 96.
- 97. Cortante de diseño V= ZUC1P
- 98. UNI-FIC TABLA 9 VALORES DEC1 - Elementos que al fallar puedan precipitarse fuera de la edificación en la cual la dirección de la fuerza es perpendicular a su plano. - Elementos cuya falla entrañe peligro para personas u otras estructuras. 1.3 - Muros dentro de una edificación (dirección de la fuerza perpendicular a su plano). 0.90 - Cercos. 0.60 -Tanques, torres, letreros y chimeneas conectados a una parte del edificio considerando la fuerza en cualquier dirección. 0.90 - Pisos y techos que actúan como diafragmas con la dirección de la fuerza en su plano. 0.60
- 99. 7. EVALUACIÓN Y REPARACIÓNY REFORZAMIENTO DE ESTRUCTURAS
- 100. UNI-FIC Corregir defectos queprovocaron la falla y se comporte de acuerdo a estas normas Después del sismo se requiere la participación de un ingeniero civil, evaluará si es necesario: reforzar, reparar o demoler
- 101. UNI-FIC La estructura tendrárigidez, resistencia y ductilidad El proyecto incluirá detalles, procedimientos y sistemas constructivos
- 102.
- 103. UNI-FIC Art. 25 Acelerógrafos Art.26 Ubicación Art. 27 Mantenimiento Art. 28 Disponibilidad de datos Art. 29 Requisitos para conformidad de obra
- 104. UNI-FIC APÉNDICE 1. ESCALAS DEINTENSIDADES SÍSMICAS 2. CLASIFICACIÓN DE LOS SISMOS 3. ZONIFICACIÓN SÍSMICA DEL PERÚ
- 105.
- 106. UNI-FIC Vitelmo Bertero 1992 "Loscódigos sísmicos modernos, que intentan reflejar grandes avances en conocimiento y entendimiento de una manera muy simple, no son transparentes sobre el nivel esperado de comportamiento o respuesta del sistema completo, suelo-cimentación-estructura- elementos no estructurales.
- 107. UNI-FIC Vitelmo Bertero 1992 "El nivel esperado de comportamiento se ha convertido en una parte implícita, más que explícita de los códigos, a través de una serie de factores empíricos y requerimientos de armadura que esconden la verdadera naturaleza del problema del diseño sismorresistente: el comportamiento del edificio".
- 108. ¿Qué sismo esperaren el futuro ?
- 109. ∆ ∆ θ1 θ2 θ1<< θ2 Comparación de mecanismos de disipación de energía
- 112. Niveles de DañoSegún el Año de ConstrucciónNiveles de Daño Según el Año de Construcción SismoSismo HyogoHyogo--kenken NanbuNanbu (17(17--0101--1995)1995) 0% 20% 40% 60% 80% 100% Colapso Severo Medio Menor Desconocido Desconocido 73 6 5 81 Menor 63 42 29 61 Medio 42 37 29 35 Severo 174 71 25 119 Colapso 183 62 15 79 Antes de 1971 de 1972 a 1981 Posterior a 1982 Desconocido
- 113. UNI-FIC DISEÑO PARA UNCOMPORTAMIENTO ESPERADO (I) Comportamiento elástico bajo cargas de servicio Mantenimiento de la funcionalidad bajo terremotos moderados Preservar vidas bajo un terremoto esperado máximo Estabilidad estructural bajo terremotos extremos
- 114. UNI-FIC DISEÑO PARA UNCOMPORTAMIENTO ESPERADO (II) Totalmente Operacional Operacional Asegura la Vida Cerca al Colapso Comportamiento Inaceptable (para construcciones nuevas) NiveldelSismodeDiseño Frecuente (43 años) Ocasional (72 años) Raro (475 años) Muy Raro (970 años) O bjetivo Básico Nivel de Comportamiento Sísmico O bjetivo de Riesgo Esencial O bjetivo de Seguridad Crítica
- 115. UNI-FIC Posibles modificaciones futuras Variosniveles de diseño Modificación de factores de carga Determinación de resistencia real Definición de mecanismos estables de disipación de energía : diseño por capacidad Disipadores de energía
- 117. UNI-FIC Otras Innovaciones Aisladores enla base UBC ISO 3010 Japón Disipadores de energía
- 118. SISTEMAS DE REDUCCIÓN DELA ENERGÍA TRASMITIDA A LA CONSTRUCCIÓN
- 119.
- 120. UNI-FIC Aisladores Sísmicos Caucho degran amortiguamiento Caucho con nucleo de plomo Poliuretano Deslizante Péndulo de Fricción Resortes, rodillos Pilares o columnas flexibles
- 121.
- 122.
- 123. UNI-FIC Estructura típica deun aislador Láminas de acero 3mmLáminas de acero 3mm SeparaciónSeparación ~6mm~6mm PlomoPlomo
- 124. UNI-FIC Aisladores y amortiguadores sísmicos.Uso del espacio
- 125.
- 126. UNI-FIC Disipadores de Energía Sistemaspasivos: lineal o nolineal Amortiguadores de masa sintonizada Sistemas de control activo Sistemas de absorción dinámica de vibraciones
- 127. UNI-FIC Disipadores de Energía Sistemaspasivos: Fluencia de metales Aleaciones con memoria
- 128.
- 129.
- 130.
- 131.
- 132.
