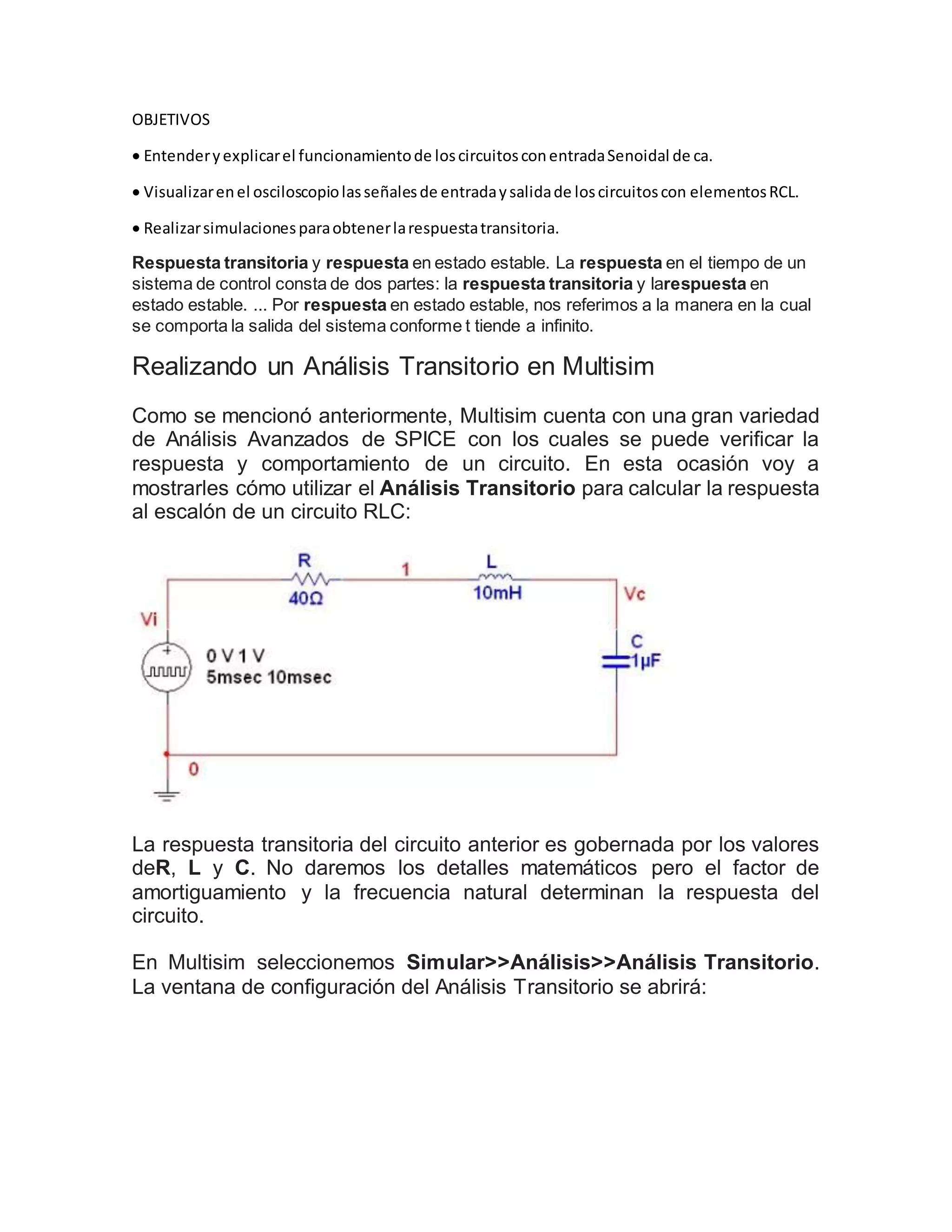

1. OBJETIVOS
 Entenderyexplicarel funcionamientode loscircuitosconentradaSenoidal de ca.
 Visualizarenel osciloscopiolasseñalesde entradaysalidade loscircuitoscon elementosRCL.
 Realizarsimulacionesparaobtenerlarespuestatransitoria.
Respuesta transitoria y respuesta en estado estable. La respuesta en el tiempo de un
sistema de control consta de dos partes: la respuesta transitoria y larespuesta en
estado estable. ... Por respuesta en estado estable, nos referimos a la manera en la cual
se comporta la salida del sistema conforme t tiende a infinito.
Realizando un Análisis Transitorio en Multisim
Como se mencionó anteriormente, Multisim cuenta con una gran variedad
de Análisis Avanzados de SPICE con los cuales se puede verificar la
respuesta y comportamiento de un circuito. En esta ocasión voy a
mostrarles cómo utilizar el Análisis Transitorio para calcular la respuesta
al escalón de un circuito RLC:
La respuesta transitoria del circuito anterior es gobernada por los valores
deR, L y C. No daremos los detalles matemáticos pero el factor de
amortiguamiento y la frecuencia natural determinan la respuesta del
circuito.
En Multisim seleccionemos Simular>>Análisis>>Análisis Transitorio.
La ventana de configuración del Análisis Transitorio se abrirá:

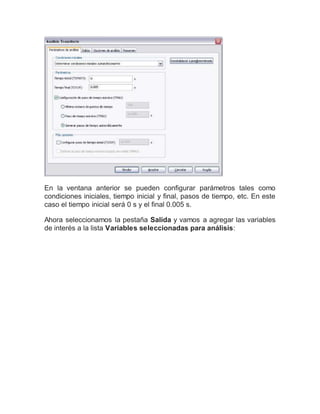

2. En la ventana anterior se pueden configurar parámetros tales como
condiciones iniciales, tiempo inicial y final, pasos de tiempo, etc. En este
caso el tiempo inicial será 0 s y el final 0.005 s.
Ahora seleccionamos la pestaña Salida y vamos a agregar las variables
de interés a la lista Variables seleccionadas para análisis:

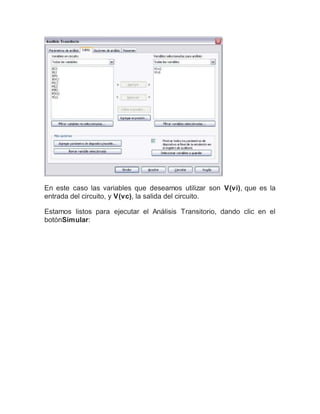

3. En este caso las variables que deseamos utilizar son V(vi), que es la
entrada del circuito, y V(vc), la salida del circuito.
Estamos listos para ejecutar el Análisis Transitorio, dando clic en el
botónSimular:

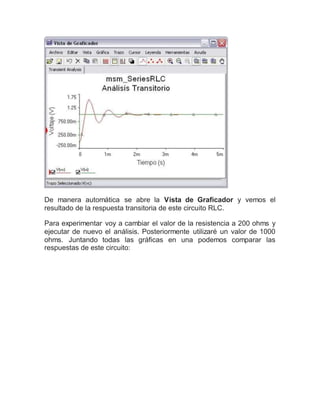

4. De manera automática se abre la Vista de Graficador y vemos el
resultado de la respuesta transitoria de este circuito RLC.

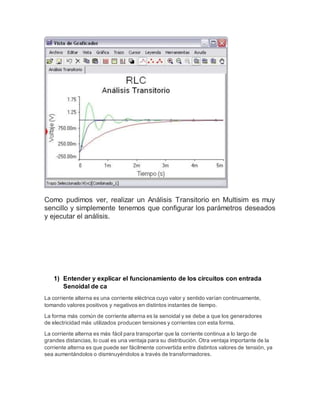

Para experimentar voy a cambiar el valor de la resistencia a 200 ohms y
ejecutar de nuevo el análisis. Posteriormente utilizaré un valor de 1000
ohms. Juntando todas las gráficas en una podemos comparar las
respuestas de este circuito:

5. Como pudimos ver, realizar un Análisis Transitorio en Multisim es muy
sencillo y simplemente tenemos que configurar los parámetros deseados
y ejecutar el análisis.
1) Entender y explicar el funcionamiento de los circuitos con entrada
Senoidal de ca
La corriente alterna es una corriente eléctrica cuyo valor y sentido varían continuamente,
tomando valores positivos y negativos en distintos instantes de tiempo.
La forma más común de corriente alterna es la senoidal y se debe a que los generadores
de electricidad más utilizados producen tensiones y corrientes con esta forma.
La corriente alterna es más fácil para transportar que la corriente continua a lo largo de
grandes distancias, lo cual es una ventaja para su distribución. Otra ventaja importante de la
corriente alterna es que puede ser fácilmente convertida entre distintos valores de tensión, ya
sea aumentándolos o disminuyéndolos a través de transformadores.

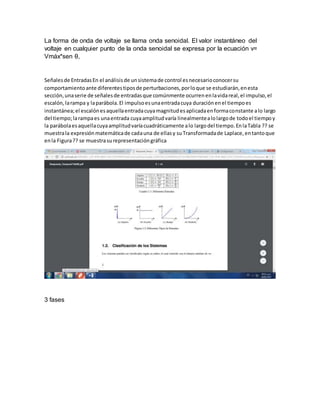

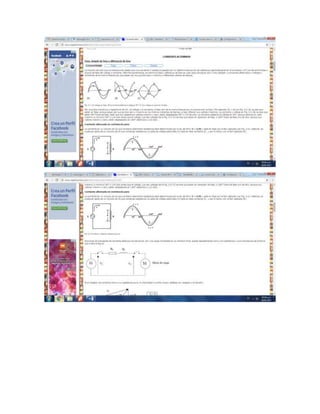

6. La forma de onda de voltaje se llama onda senoidal. El valor instantáneo del
voltaje en cualquier punto de la onda senoidal se expresa por la ecuación v=
Vmáx*sen θ,
Señalesde EntradasEn el análisisde unsistemade control esnecesarioconocersu
comportamientoante diferentestiposde perturbaciones,porloque se estudiarán,enesta
sección,unaserie de señalesde entradasque comúnmente ocurrenenlavidareal,el impulso,el
escalón,larampa y laparábola.El impulsoesunaentradacuya duraciónenel tiempoes
instantánea;el escalónesaquellaentradacuyamagnitudesaplicadaenformaconstante alo largo
del tiempo;larampaes unaentrada cuyaamplitudvaría linealmentealolargode todoel tiempoy
la parábolaesaquellacuyaamplitudvaríacuadráticamente alo largodel tiempo.EnlaTabla ?? se
muestrala expresiónmatemáticade cadauna de ellasy suTransformadade Laplace,entantoque
enla Figura?? se muestrasurepresentacióngráfica
