EFLORESCENCIAS
Sergio Arango Mejía
Ingeniero Civil universidad Nacional
Patólogo Universidad Santo Tomas

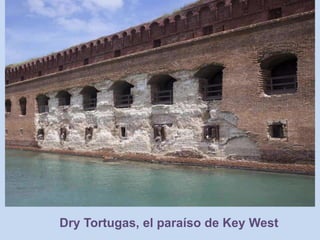

Dry Tortugas, el paraíso de Key West

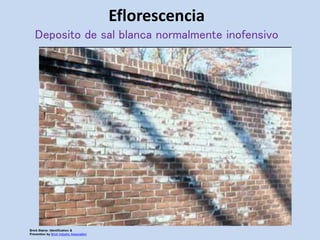

Eflorescencia
Deposito de sal blanca normalmente inofensivo
Brick Stains: Identification &
Prevention by Brick Industry Association

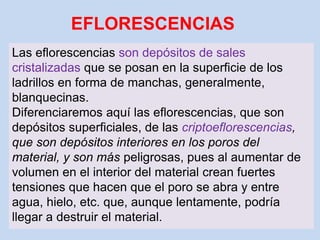

EFLORESCENCIAS
Las eflorescencias son depósitos de sales
cristalizadas que se posan en la superficie de los
ladrillos en forma de manchas, generalmente,
blanquecinas.

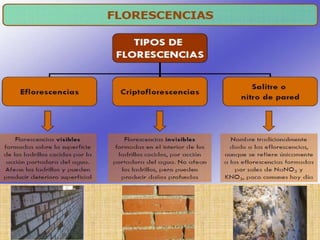

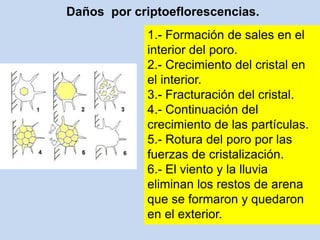

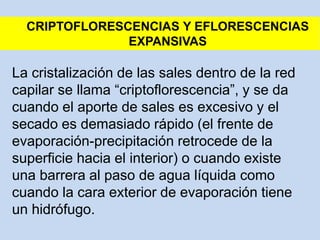

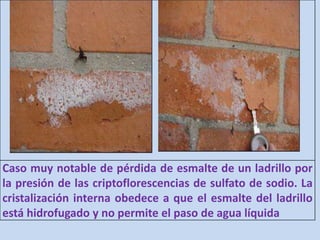

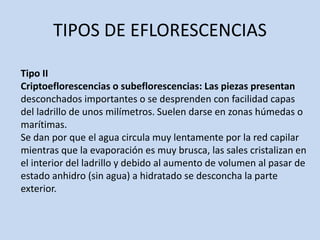

Diferenciaremos aquí las eflorescencias, que son
depósitos superficiales, de las criptoeflorescencias,
que son depósitos interiores en los poros del
material, y son más peligrosas, pues al aumentar de
volumen en el interior del material crean fuertes
tensiones que hacen que el poro se abra y entre
agua, hielo, etc. que, aunque lentamente, podría
llegar a destruir el material.

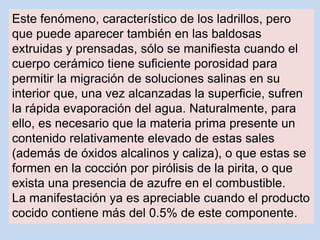

Este fenómeno, característico de los ladrillos, pero
que puede aparecer también en las baldosas
extruidas y prensadas, sólo se manifiesta cuando el
cuerpo cerámico tiene suficiente porosidad para
permitir la migración de soluciones salinas en su
interior que, una vez alcanzadas la superficie, sufren
la rápida evaporación del agua. Naturalmente, para
ello, es necesario que la materia prima presente un
contenido relativamente elevado de estas sales
(además de óxidos alcalinos y caliza), o que estas se
formen en la cocción por pirólisis de la pirita, o que
exista una presencia de azufre en el combustible.
La manifestación ya es apreciable cuando el producto
cocido contiene más del 0.5% de este componente.

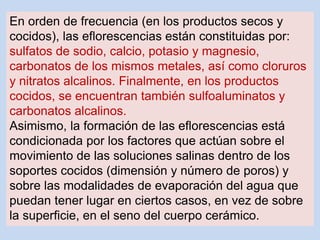

En orden de frecuencia (en los productos secos y
cocidos), las eflorescencias están constituidas por:
sulfatos de sodio, calcio, potasio y magnesio,
carbonatos de los mismos metales, así como cloruros
y nitratos alcalinos. Finalmente, en los productos
cocidos, se encuentran también sulfoaluminatos y
carbonatos alcalinos.
Asimismo, la formación de las eflorescencias está
condicionada por los factores que actúan sobre el
movimiento de las soluciones salinas dentro de los
soportes cocidos (dimensión y número de poros) y
sobre las modalidades de evaporación del agua que
puedan tener lugar en ciertos casos, en vez de sobre
la superficie, en el seno del cuerpo cerámico.

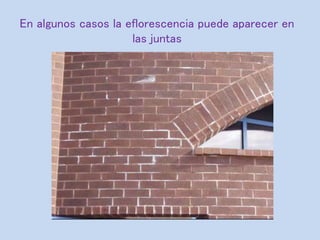

En algunos casos la eflorescencia puede aparecer en
las juntas

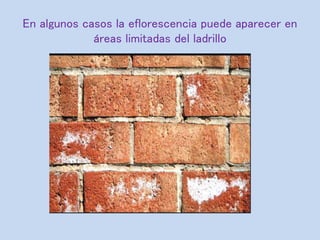

En algunos casos la eflorescencia puede aparecer en
áreas limitadas del ladrillo

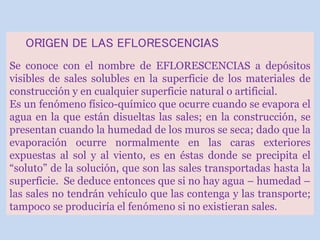

ORIGEN DE LAS EFLORESCENCIAS
Se conoce con el nombre de EFLORESCENCIAS a depósitos
visibles de sales solubles en la superficie de los materiales de
construcción y en cualquier superficie natural o artificial.
Es un fenómeno físico-químico que ocurre cuando se evapora el
agua en la que están disueltas las sales; en la construcción, se
presentan cuando la humedad de los muros se seca; dado que la
evaporación ocurre normalmente en las caras exteriores
expuestas al sol y al viento, es en éstas donde se precipita el
“soluto” de la solución, que son las sales transportadas hasta la
superficie. Se deduce entonces que si no hay agua – humedad –
las sales no tendrán vehículo que las contenga y las transporte;
tampoco se produciría el fenómeno si no existieran sales.

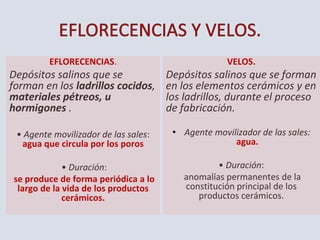

EFLORECENCIAS.
Depósitos salinos que se
forman en los ladrillos cocidos,
materiales pétreos, u
hormigones .
• Agente movilizador de las sales:
agua que circula por los poros
• Duración:
se produce de forma periódica a lo
largo de la vida de los productos
cerámicos.
VELOS.
Depósitos salinos que se forman
en los elementos cerámicos y en
los ladrillos, durante el proceso
de fabricación.
• Agente movilizador de las sales:
agua.
• Duración:
anomalías permanentes de la
constitución principal de los
productos cerámicos.

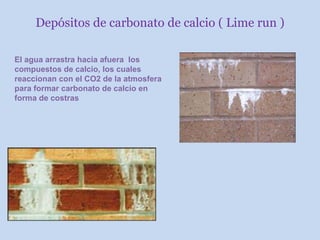

Depósitos de carbonato de calcio ( Lime run )
El agua arrastra hacia afuera los
compuestos de calcio, los cuales
reaccionan con el CO2 de la atmosfera
para formar carbonato de calcio en
forma de costras

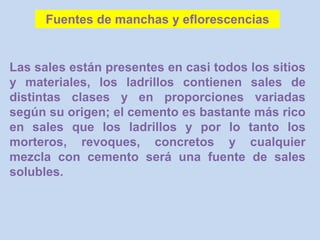

Las sales están presentes en casi todos los sitios
y materiales, los ladrillos contienen sales de
distintas clases y en proporciones variadas
según su origen; el cemento es bastante más rico
en sales que los ladrillos y por lo tanto los
morteros, revoques, concretos y cualquier
mezcla con cemento será una fuente de sales
solubles.

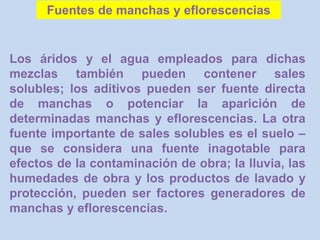

Fuentes de manchas y eflorescencias

Los áridos y el agua empleados para dichas
mezclas también pueden contener sales
solubles; los aditivos pueden ser fuente directa
de manchas o potenciar la aparición de
determinadas manchas y eflorescencias. La otra
fuente importante de sales solubles es el suelo –
que se considera una fuente inagotable para
efectos de la contaminación de obra; la lluvia, las
humedades de obra y los productos de lavado y
protección, pueden ser factores generadores de
manchas y eflorescencias.
Fuentes de manchas y eflorescencias

Depósitos de carbonato de calcio
Las causas que contribuyen a la formación de
chorreaduras de carbonato de calcio, pueden
ser molduras, bases, espuma de respaldo u
otros materiales de construcción

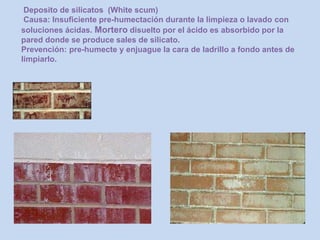

Deposito de silicatos (White scum)
Causa: Insuficiente pre-humectación durante la limpieza o lavado con
soluciones ácidas. Mortero disuelto por el ácido es absorbido por la
pared donde se produce sales de silicato.
Prevención: pre-humecte y enjuague la cara de ladrillo a fondo antes de
limpiarlo.

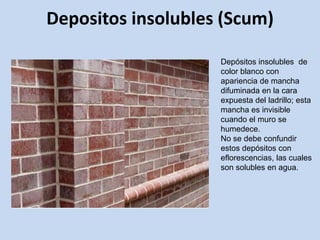

Depositos insolubles (Scum)
Depósitos insolubles de
color blanco con
apariencia de mancha
difuminada en la cara
expuesta del ladrillo; esta
mancha es invisible
cuando el muro se
humedece.
No se debe confundir
estos depósitos con
eflorescencias, las cuales
son solubles en agua.

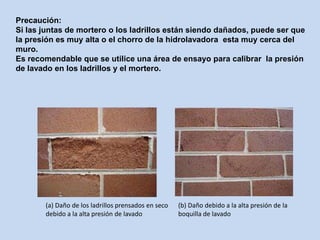

(a) Daño de los ladrillos prensados en seco
debido a la alta presión de lavado
(b) Daño debido a la alta presión de la
boquilla de lavado
Precaución:
Si las juntas de mortero o los ladrillos están siendo dañados, puede ser que
la presión es muy alta o el chorro de la hidrolavadora esta muy cerca del
muro.
Es recomendable que se utilice una área de ensayo para calibrar la presión
de lavado en los ladrillos y el mortero.

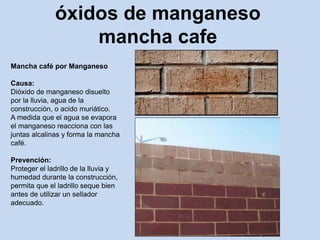

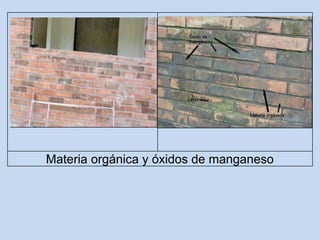

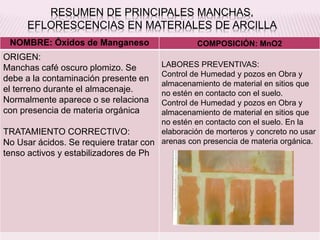

óxidos de manganeso
mancha cafe
Mancha café por Manganeso
Causa:
Dióxido de manganeso disuelto
por la lluvia, agua de la
construcción, o acido muriático.
A medida que el agua se evapora
el manganeso reacciona con las
juntas alcalinas y forma la mancha
café.
Prevención:
Proteger el ladrillo de la lluvia y
humedad durante la construcción,
permita que el ladrillo seque bien
antes de utilizar un sellador
adecuado.

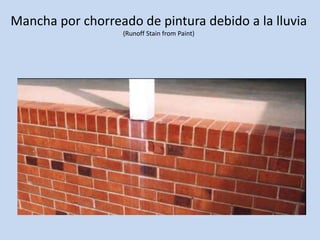

Mancha por chorreado de pintura debido a la lluvia
(Runoff Stain from Paint)

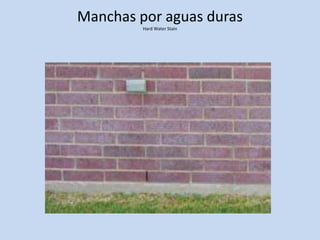

Manchas por aguas duras
Hard Water Stain

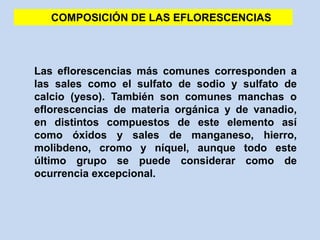

Las eflorescencias más comunes corresponden a
las sales como el sulfato de sodio y sulfato de
calcio (yeso). También son comunes manchas o
eflorescencias de materia orgánica y de vanadio,
en distintos compuestos de este elemento así
como óxidos y sales de manganeso, hierro,
molibdeno, cromo y níquel, aunque todo este
último grupo se puede considerar como de
ocurrencia excepcional.

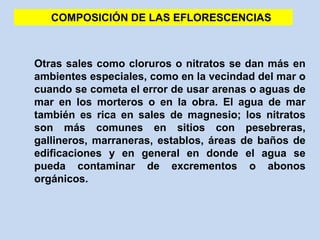

COMPOSICIÓN DE LAS EFLORESCENCIAS

Otras sales como cloruros o nitratos se dan más en
ambientes especiales, como en la vecindad del mar o
cuando se cometa el error de usar arenas o aguas de
mar en los morteros o en la obra. El agua de mar
también es rica en sales de magnesio; los nitratos
son más comunes en sitios con pesebreras,
gallineros, marraneras, establos, áreas de baños de
edificaciones y en general en donde el agua se
pueda contaminar de excrementos o abonos
orgánicos.

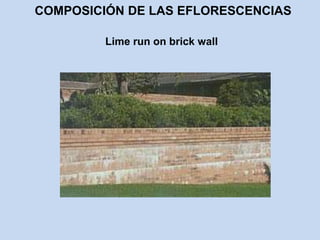

Lime run on brick wall

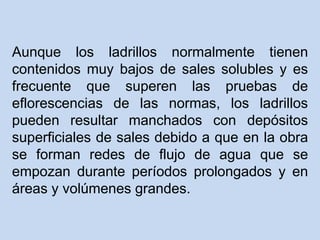

Aunque los ladrillos normalmente tienen
contenidos muy bajos de sales solubles y es
frecuente que superen las pruebas de
eflorescencias de las normas, los ladrillos
pueden resultar manchados con depósitos
superficiales de sales debido a que en la obra
se forman redes de flujo de agua que se
empozan durante períodos prolongados y en
áreas y volúmenes grandes.

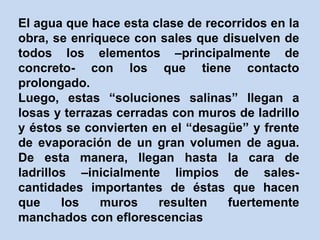

El agua que hace esta clase de recorridos en la
obra, se enriquece con sales que disuelven de
todos los elementos –principalmente de
concreto- con los que tiene contacto
prolongado.
Luego, estas “soluciones salinas” llegan a
losas y terrazas cerradas con muros de ladrillo
y éstos se convierten en el “desagüe” y frente
de evaporación de un gran volumen de agua.
De esta manera, llegan hasta la cara de
ladrillos –inicialmente limpios de sales-
cantidades importantes de éstas que hacen
que los muros resulten fuertemente
manchados con eflorescencias

,

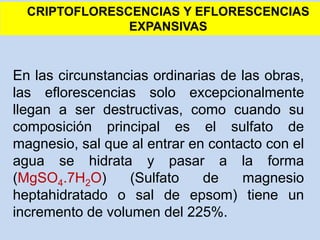

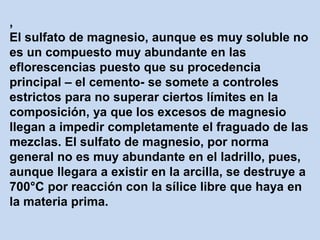

El sulfato de magnesio, aunque es muy soluble no
es un compuesto muy abundante en las
eflorescencias puesto que su procedencia
principal – el cemento- se somete a controles
estrictos para no superar ciertos límites en la
composición, ya que los excesos de magnesio
llegan a impedir completamente el fraguado de las
mezclas. El sulfato de magnesio, por norma
general no es muy abundante en el ladrillo, pues,
aunque llegara a existir en la arcilla, se destruye a
700°C por reacción con la sílice libre que haya en
la materia prima.

Una humedad de obra como la de la izquierda puede aportar suficientes
sales solubles como para generar el cuadro de eflorescencias de la
derecha. Muchas veces, se lava la fachada cuando éstas humedades no
han secado, complicando más la situación. Algunas manchas
permanecen indefinidamente aún después de 15 ó 20 años si no se lavan
con los productos apropiados. La situación mostrada es muy común
cuando hay empozamientos en losas y toda el agua escurre hacia los
muros a través de las juntas y de las celdas de los ladrillos.

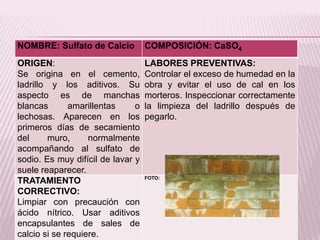

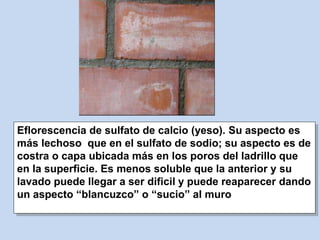

Eflorescencia de sulfato de calcio (yeso). Su aspecto es
más lechoso que en el sulfato de sodio; su aspecto es de
costra o capa ubicada más en los poros del ladrillo que
en la superficie. Es menos soluble que la anterior y su
lavado puede llegar a ser dificil y puede reaparecer dando
un aspecto “blancuzco” o “sucio” al muro

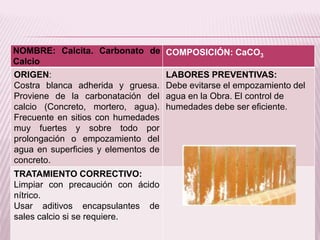

Carbonato de calcio (calcita). Normalmente aparece como brote por
donde circula agua que viene de medios fuertemente alcalinos (muros
de concreto, mortero) y proviene de la carbonatación del calcio
“secuestrado” al cemento por soluciones acidas. Es más frecuente en
edificaciones de cierta edad asociada a jardineras, fuentes, humedades
de terrazas, o en obras nuevas, en casos de humedades muy fuertes y
prolongadas sobre losas y elementos de concreto.

Mancha de lama (izq.) y una de vanadio fijo por ácido(der). La
lama aparece asociada a humedad y materia orgánica
(hongos), mientras que la mancha de vanadio fijo es propia
del muro ya seco y terminado.

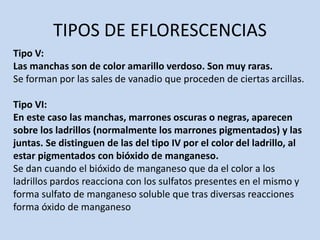

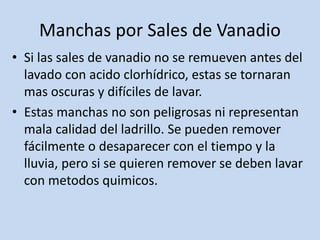

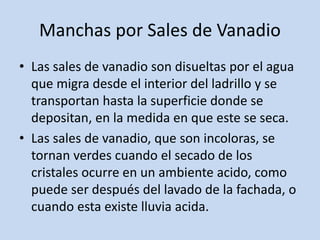

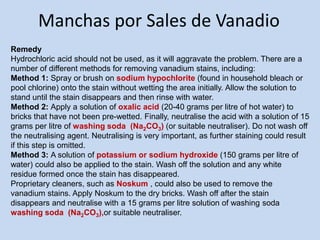

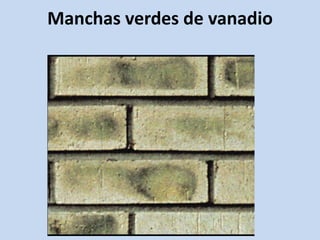

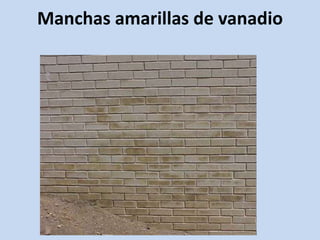

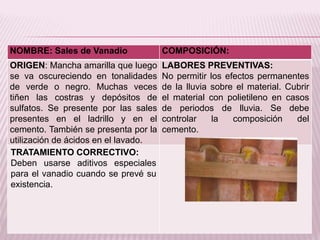

Manchas por Sales de Vanadio
• Las sales de vanadio son disueltas por el agua
que migra desde el interior del ladrillo y se
transportan hasta la superficie donde se
depositan, en la medida en que este se seca.
• Las sales de vanadio, que son incoloras, se
tornan verdes cuando el secado de los
cristales ocurre en un ambiente acido, como
puede ser después del lavado de la fachada, o
cuando esta existe lluvia acida.

• Si las sales de vanadio no se remueven antes del
lavado con acido clorhídrico, estas se tornaran
mas oscuras y difíciles de lavar.
• Estas manchas no son peligrosas ni representan
mala calidad del ladrillo. Se pueden remover
fácilmente o desaparecer con el tiempo y la
lluvia, pero si se quieren remover se deben lavar
con metodos quimicos.

Remedy
Hydrochloric acid should not be used, as it will aggravate the problem. There are a
number of different methods for removing vanadium stains, including:
Method 1: Spray or brush on sodium hypochlorite (found in household bleach or
pool chlorine) onto the stain without wetting the area initially. Allow the solution to
stand until the stain disappears and then rinse with water.
Method 2: Apply a solution of oxalic acid (20-40 grams per litre of hot water) to
bricks that have not been pre-wetted. Finally, neutralise the acid with a solution of 15
grams per litre of washing soda (Na2CO3) (or suitable neutraliser). Do not wash off
the neutralising agent. Neutralising is very important, as further staining could result
if this step is omitted.
Method 3: A solution of potassium or sodium hydroxide (150 grams per litre of
water) could also be applied to the stain. Wash off the solution and any white
residue formed once the stain has disappeared.
Proprietary cleaners, such as Noskum , could also be used to remove the
vanadium stains. Apply Noskum to the dry bricks. Wash off after the stain
disappears and neutralise with a 15 grams per litre solution of washing soda
washing soda (Na2CO3),or suitable neutraliser.

Vanadio amarillo antes de lavarse con ácido (izq) y verde-negro después de
lavarse con ácido (der)

Aspecto característico de las manchas de lama

Materia orgánica y óxidos de manganeso

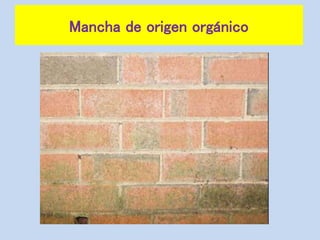

Materia orgánica y hongos. En las obras ya terminadas, la
suciedad más frecuente en las áreas donde no hay una
adecuada protección frente al agua, consiste en la formación
de hongos y materia orgánica.

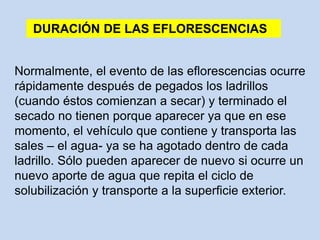

Normalmente, el evento de las eflorescencias ocurre
rápidamente después de pegados los ladrillos
(cuando éstos comienzan a secar) y terminado el
secado no tienen porque aparecer ya que en ese
momento, el vehículo que contiene y transporta las
sales – el agua- ya se ha agotado dentro de cada
ladrillo. Sólo pueden aparecer de nuevo si ocurre un
nuevo aporte de agua que repita el ciclo de
solubilización y transporte a la superficie exterior.

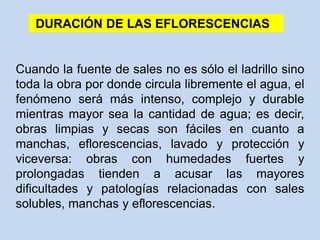

DURACIÓN DE LAS EFLORESCENCIAS

DURACIÓN DE LAS EFLORESCENCIAS
Cuando la fuente de sales no es sólo el ladrillo sino
toda la obra por donde circula libremente el agua, el
fenómeno será más intenso, complejo y durable
mientras mayor sea la cantidad de agua; es decir,
obras limpias y secas son fáciles en cuanto a
manchas, eflorescencias, lavado y protección y
viceversa: obras con humedades fuertes y
prolongadas tienden a acusar las mayores
dificultades y patologías relacionadas con sales
solubles, manchas y eflorescencias.

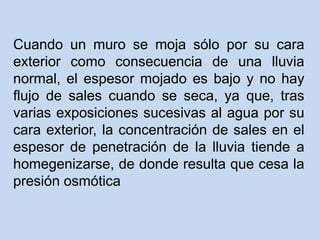

Cuando un muro se moja sólo por su cara
exterior como consecuencia de una lluvia
normal, el espesor mojado es bajo y no hay
flujo de sales cuando se seca, ya que, tras
varias exposiciones sucesivas al agua por su
cara exterior, la concentración de sales en el
espesor de penetración de la lluvia tiende a
homegenizarse, de donde resulta que cesa la
presión osmótica

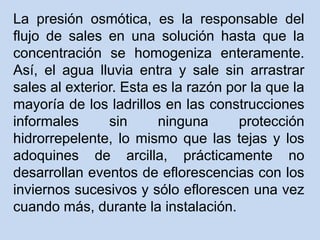

La presión osmótica, es la responsable del
flujo de sales en una solución hasta que la
concentración se homogeniza enteramente.
Así, el agua lluvia entra y sale sin arrastrar
sales al exterior. Esta es la razón por la que la
mayoría de los ladrillos en las construcciones
informales sin ninguna protección
hidrorrepelente, lo mismo que las tejas y los
adoquines de arcilla, prácticamente no
desarrollan eventos de eflorescencias con los
inviernos sucesivos y sólo eflorescen una vez
cuando más, durante la instalación.

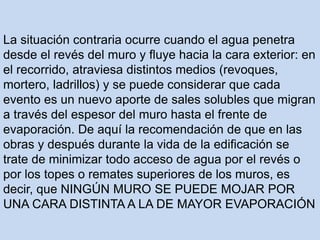

La situación contraria ocurre cuando el agua penetra
desde el revés del muro y fluye hacia la cara exterior: en
el recorrido, atraviesa distintos medios (revoques,
mortero, ladrillos) y se puede considerar que cada
evento es un nuevo aporte de sales solubles que migran
a través del espesor del muro hasta el frente de
evaporación. De aquí la recomendación de que en las
obras y después durante la vida de la edificación se
trate de minimizar todo acceso de agua por el revés o
por los topes o remates superiores de los muros, es
decir, que NINGÚN MURO SE PUEDE MOJAR POR
UNA CARA DISTINTA A LA DE MAYOR EVAPORACIÓN

Conviene entonces controlar las humedades
de obra, proteger los topes superiores de los
muros durante la construcción y ejecutar
todas las actividades que generan humedad
interna (pisos, baños, cocinas, revoques) con
suficiente tiempo para que alcancen a salir y
secar en la cara exterior.

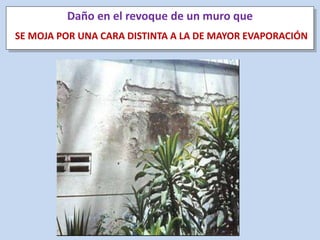

Daño en el revoque de un muro que
SE MOJA POR UNA CARA DISTINTA A LA DE MAYOR EVAPORACIÓN

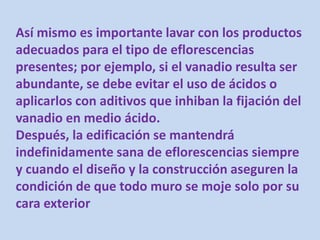

Así mismo es importante lavar con los productos
adecuados para el tipo de eflorescencias
presentes; por ejemplo, si el vanadio resulta ser
abundante, se debe evitar el uso de ácidos o
aplicarlos con aditivos que inhiban la fijación del
vanadio en medio ácido.
Después, la edificación se mantendrá
indefinidamente sana de eflorescencias siempre
y cuando el diseño y la construcción aseguren la
condición de que todo muro se moje solo por su
cara exterior

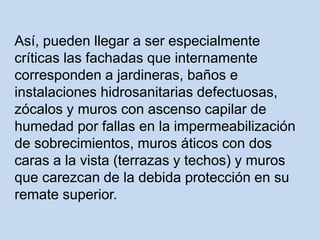

Así, pueden llegar a ser especialmente
críticas las fachadas que internamente
corresponden a jardineras, baños e
instalaciones hidrosanitarias defectuosas,
zócalos y muros con ascenso capilar de
humedad por fallas en la impermeabilización
de sobrecimientos, muros áticos con dos
caras a la vista (terrazas y techos) y muros
que carezcan de la debida protección en su
remate superior.

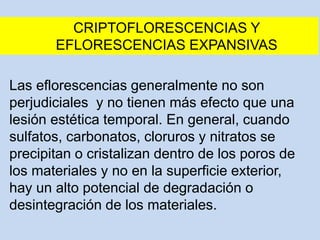

CRIPTOFLORESCENCIAS Y
EFLORESCENCIAS EXPANSIVAS
Las eflorescencias generalmente no son
perjudiciales y no tienen más efecto que una
lesión estética temporal. En general, cuando
sulfatos, carbonatos, cloruros y nitratos se
precipitan o cristalizan dentro de los poros de
los materiales y no en la superficie exterior,
hay un alto potencial de degradación o
desintegración de los materiales.

La cristalización de las sales dentro de la red
capilar se llama “criptoflorescencia”, y se da
cuando el aporte de sales es excesivo y el
secado es demasiado rápido (el frente de
evaporación-precipitación retrocede de la
superficie hacia el interior) o cuando existe
una barrera al paso de agua líquida como
cuando la cara exterior de evaporación tiene
un hidrófugo.
CRIPTOFLORESCENCIAS Y EFLORESCENCIAS
EXPANSIVAS

Daños por criptoeflorescencias.
1.- Formación de sales en el
interior del poro.
2.- Crecimiento del cristal en
el interior.
3.- Fracturación del cristal.
4.- Continuación del
crecimiento de las partículas.
5.- Rotura del poro por las
fuerzas de cristalización.
6.- El viento y la lluvia
eliminan los restos de arena
que se formaron y quedaron
en el exterior.

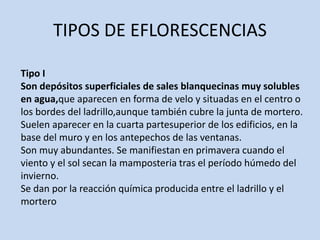

TIPOS DE EFLORESCENCIAS
Tipo I
Son depósitos superficiales de sales blanquecinas muy solubles
en agua,que aparecen en forma de velo y situadas en el centro o
los bordes del ladrillo,aunque también cubre la junta de mortero.
Suelen aparecer en la cuarta partesuperior de los edificios, en la
base del muro y en los antepechos de las ventanas.
Son muy abundantes. Se manifiestan en primavera cuando el
viento y el sol secan la mamposteria tras el período húmedo del
invierno.
Se dan por la reacción química producida entre el ladrillo y el
mortero

Tipo II
Criptoeflorescencias o subeflorescencias: Las piezas presentan
desconchados importantes o se desprenden con facilidad capas
del ladrillo de unos milímetros. Suelen darse en zonas húmedas o
marítimas.
Se dan por que el agua circula muy lentamente por la red capilar
mientras que la evaporación es muy brusca, las sales cristalizan en
el interior del ladrillo y debido al aumento de volumen al pasar de
estado anhidro (sin agua) a hidratado se desconcha la parte
exterior.

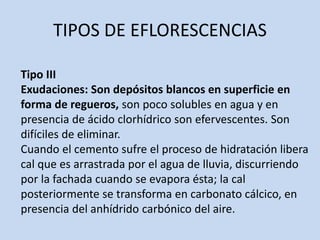

Tipo III
Exudaciones: Son depósitos blancos en superficie en
forma de regueros, son poco solubles en agua y en
presencia de ácido clorhídrico son efervescentes. Son
difíciles de eliminar.
Cuando el cemento sufre el proceso de hidratación libera
cal que es arrastrada por el agua de lluvia, discurriendo
por la fachada cuando se evapora ésta; la cal
posteriormente se transforma en carbonato cálcico, en
presencia del anhídrido carbónico del aire.

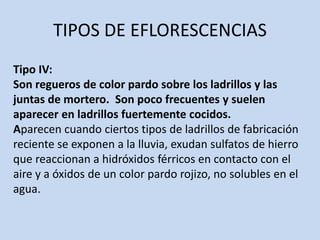

Tipo IV:
Son regueros de color pardo sobre los ladrillos y las
juntas de mortero. Son poco frecuentes y suelen
aparecer en ladrillos fuertemente cocidos.
Aparecen cuando ciertos tipos de ladrillos de fabricación
reciente se exponen a la lluvia, exudan sulfatos de hierro
que reaccionan a hidróxidos férricos en contacto con el
aire y a óxidos de un color pardo rojizo, no solubles en el
agua.

Tipo V:
Las manchas son de color amarillo verdoso. Son muy raras.
Se forman por las sales de vanadio que proceden de ciertas arcillas.
Tipo VI:
En este caso las manchas, marrones oscuras o negras, aparecen
sobre los ladrillos (normalmente los marrones pigmentados) y las
juntas. Se distinguen de las del tipo IV por el color del ladrillo, al
estar pigmentados con bióxido de manganeso.
Se dan cuando el bióxido de manganeso que da el color a los
ladrillos pardos reacciona con los sulfatos presentes en el mismo y
forma sulfato de manganeso soluble que tras diversas reacciones
forma óxido de manganeso

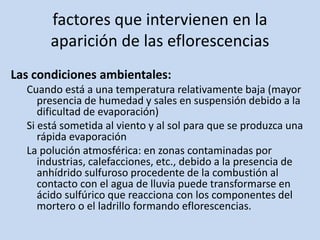

factores que intervienen en la
aparición de las eflorescencias
Las condiciones ambientales:
Cuando está a una temperatura relativamente baja (mayor
presencia de humedad y sales en suspensión debido a la
dificultad de evaporación)
Si está sometida al viento y al sol para que se produzca una
rápida evaporación
La polución atmosférica: en zonas contaminadas por
industrias, calefacciones, etc., debido a la presencia de
anhídrido sulfuroso procedente de la combustión al
contacto con el agua de lluvia puede transformarse en
ácido sulfúrico que reacciona con los componentes del
mortero o el ladrillo formando eflorescencias.

factores que intervienen en la
aparición de las eflorescencias
La geometría y cantidad de los poros :
Según la forma de éstos se formarán los depósitos de sales bien en el interior o
en la superficie, a mayor porosidad mayor succión capilar
El contenido de sales solubles en los ladrillos y morteros o en el terreno:
A mayor contenido de sales mayor migración o transporte de las mismas.
El ladrillo puede estar en contacto con sales solubles procedentes de suelos
salinos, productos industriales, terrenos con escombros, cenizas, escorias u
otros residuos. Las eflorescencias provocadas por contaminación exterior
suelen ser las más graves y persistentes.
La presencia de agua:
Bien en forma de lluvia, capilar o de obra, ya que es el medio en el que se van
a transportar las sales

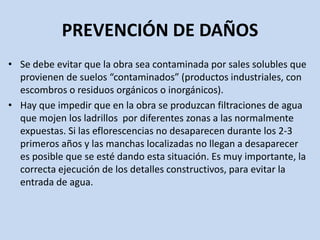

PREVENCIÓN DE DAÑOS
• Se debe evitar que la obra sea contaminada por sales solubles que
provienen de suelos “contaminados” (productos industriales, con
escombros o residuos orgánicos o inorgánicos).
• Hay que impedir que en la obra se produzcan filtraciones de agua
que mojen los ladrillos por diferentes zonas a las normalmente
expuestas. Si las eflorescencias no desaparecen durante los 2-3
primeros años y las manchas localizadas no llegan a desaparecer
es posible que se esté dando esta situación. Es muy importante, la
correcta ejecución de los detalles constructivos, para evitar la
entrada de agua.

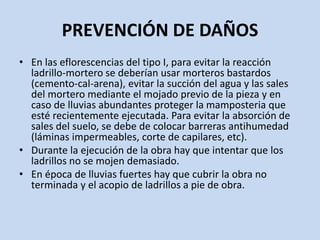

PREVENCIÓN DE DAÑOS
• En las eflorescencias del tipo I, para evitar la reacción
ladrillo-mortero se deberían usar morteros bastardos
(cemento-cal-arena), evitar la succión del agua y las sales
del mortero mediante el mojado previo de la pieza y en
caso de lluvias abundantes proteger la mamposteria que
esté recientemente ejecutada. Para evitar la absorción de
sales del suelo, se debe de colocar barreras antihumedad
(láminas impermeables, corte de capilares, etc).
• Durante la ejecución de la obra hay que intentar que los
ladrillos no se mojen demasiado.
• En época de lluvias fuertes hay que cubrir la obra no
terminada y el acopio de ladrillos a pie de obra.

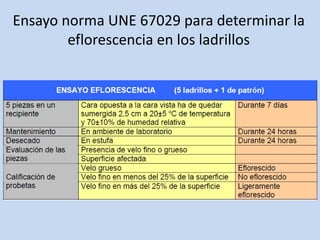

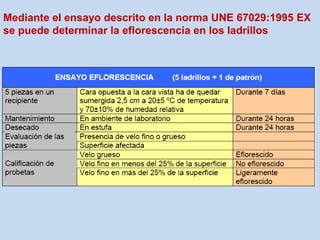

Ensayo norma UNE 67029 para determinar la
eflorescencia en los ladrillos

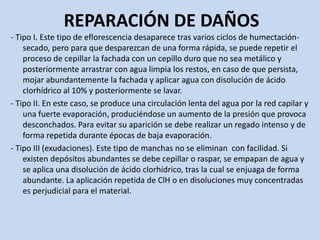

REPARACIÓN DE DAÑOS
- Tipo I. Este tipo de eflorescencia desaparece tras varios ciclos de humectación-
secado, pero para que desparezcan de una forma rápida, se puede repetir el
proceso de cepillar la fachada con un cepillo duro que no sea metálico y
posteriormente arrastrar con agua limpia los restos, en caso de que persista,
mojar abundantemente la fachada y aplicar agua con disolución de ácido
clorhídrico al 10% y posteriormente se lavar.
- Tipo II. En este caso, se produce una circulación lenta del agua por la red capilar y
una fuerte evaporación, produciéndose un aumento de la presión que provoca
desconchados. Para evitar su aparición se debe realizar un regado intenso y de
forma repetida durante épocas de baja evaporación.
- Tipo III (exudaciones). Este tipo de manchas no se eliminan con facilidad. Si
existen depósitos abundantes se debe cepillar o raspar, se empapan de agua y
se aplica una disolución de ácido clorhídrico, tras la cual se enjuaga de forma
abundante. La aplicación repetida de ClH o en disoluciones muy concentradas
es perjudicial para el material.

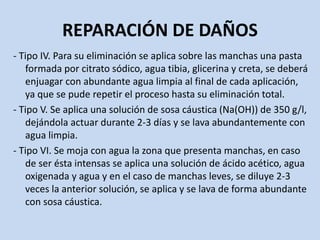

REPARACIÓN DE DAÑOS
- Tipo IV. Para su eliminación se aplica sobre las manchas una pasta
formada por citrato sódico, agua tibia, glicerina y creta, se deberá
enjuagar con abundante agua limpia al final de cada aplicación,
ya que se pude repetir el proceso hasta su eliminación total.
- Tipo V. Se aplica una solución de sosa cáustica (Na(OH)) de 350 g/l,
dejándola actuar durante 2-3 días y se lava abundantemente con
agua limpia.
- Tipo VI. Se moja con agua la zona que presenta manchas, en caso
de ser ésta intensas se aplica una solución de ácido acético, agua
oxigenada y agua y en el caso de manchas leves, se diluye 2-3
veces la anterior solución, se aplica y se lava de forma abundante
con sosa cáustica.

En las circunstancias ordinarias de las obras,
las eflorescencias solo excepcionalmente
llegan a ser destructivas, como cuando su
composición principal es el sulfato de
magnesio, sal que al entrar en contacto con el
agua se hidrata y pasar a la forma
(MgSO4.7H2O) (Sulfato de magnesio
heptahidratado o sal de epsom) tiene un
incremento de volumen del 225%.
EXPANSIVAS

Eflorescencias de sulfato de magnesio: daño en
el ladrillo (derecha)

El sulfato de sodio también se expande al
cristalizar pero menos que el sulfato de
magnesio. De hecho, estas sales se utilizan
para el ensayo de sanidad de agregados
pétreos frente al ataque de sales solubles, en
el cual éstas se obligan a precipitar
repetidamente dentro de los materiales para
observar cuales se desintegran por efecto de
la presión interna debida a la cristalización de
los sulfatos.
CRIPTOFLORESCENCIAS Y
EFLORESCENCIAS EXPANSIVAS

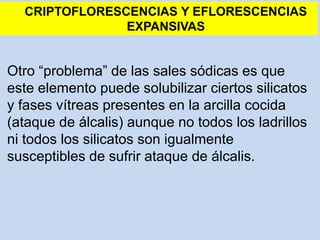

Otro “problema” de las sales sódicas es que
este elemento puede solubilizar ciertos silicatos
y fases vítreas presentes en la arcilla cocida
(ataque de álcalis) aunque no todos los ladrillos
ni todos los silicatos son igualmente
susceptibles de sufrir ataque de álcalis.
EXPANSIVAS

Caso muy notable de pérdida de esmalte de un ladrillo por
la presión de las criptoflorescencias de sulfato de sodio. La
cristalización interna obedece a que el esmalte del ladrillo
está hidrofugado y no permite el paso de agua líquida

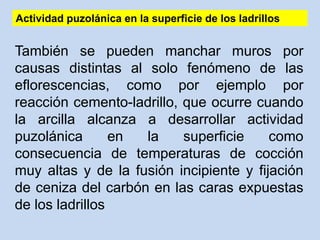

Actividad puzolánica en la superficie de los ladrillos
También se pueden manchar muros por
causas distintas al solo fenómeno de las
eflorescencias, como por ejemplo por
reacción cemento-ladrillo, que ocurre cuando
la arcilla alcanza a desarrollar actividad
puzolánica en la superficie como
consecuencia de temperaturas de cocción
muy altas y de la fusión incipiente y fijación
de ceniza del carbón en las caras expuestas
de los ladrillos

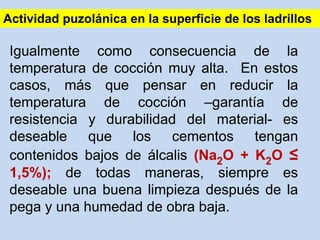

Igualmente como consecuencia de la
temperatura de cocción muy alta. En estos
casos, más que pensar en reducir la
temperatura de cocción –garantía de
resistencia y durabilidad del materiales
deseable que los cementos tengan
contenidos bajos de álcalis (Na2O + K2O ≤
1,5%); de todas maneras, siempre es
deseable una buena limpieza después de la
pega y una humedad de obra baja.

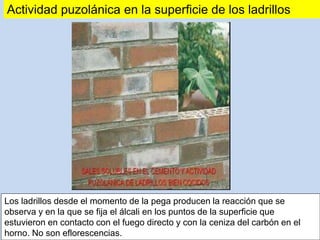

Los ladrillos desde el momento de la pega producen la reacción que se
observa y en la que se fija el álcali en los puntos de la superficie que
estuvieron en contacto con el fuego directo y con la ceniza del carbón en el
horno. No son eflorescencias.

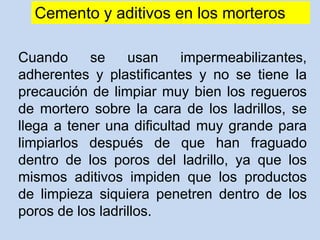

Cemento y aditivos en los morteros
Cuando se usan impermeabilizantes,
adherentes y plastificantes y no se tiene la
precaución de limpiar muy bien los regueros
de mortero sobre la cara de los ladrillos, se
llega a tener una dificultad muy grande para
limpiarlos después de que han fraguado
dentro de los poros del ladrillo, ya que los
mismos aditivos impiden que los productos
de limpieza siquiera penetren dentro de los
poros de los ladrillos.

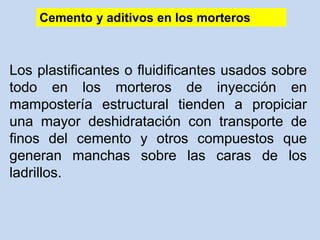

Los plastificantes o fluidificantes usados sobre
todo en los morteros de inyección en
mampostería estructural tienden a propiciar
una mayor deshidratación con transporte de
finos del cemento y otros compuestos que
generan manchas sobre las caras de los
ladrillos.

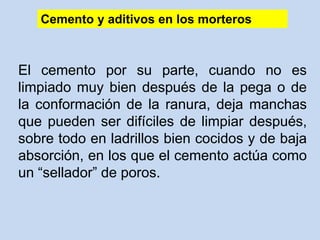

El cemento por su parte, cuando no es
limpiado muy bien después de la pega o de
la conformación de la ranura, deja manchas
que pueden ser difíciles de limpiar después,
sobre todo en ladrillos bien cocidos y de baja
absorción, en los que el cemento actúa como
un “sellador” de poros.

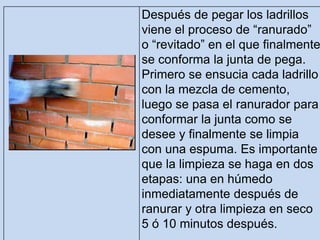

Después de pegar los ladrillos
viene el proceso de “ranurado”
o “revitado” en el que finalmente
se conforma la junta de pega.
Primero se ensucia cada ladrillo
con la mezcla de cemento,
luego se pasa el ranurador para
conformar la junta como se
desee y finalmente se limpia
con una espuma. Es importante
que la limpieza se haga en dos
etapas: una en húmedo
inmediatamente después de
ranurar y otra limpieza en seco
5 ó 10 minutos después.

Mancha de cemento por deshidratación del mortero y
por limpieza deficiente después de ranurar. Nótese el
cambio en la tonalidad del rojo del ladrillo donde se
dieron la deshidratación del mortero y la mayor
contaminación con cemento

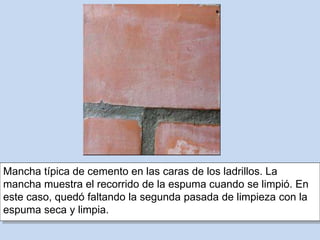

Mancha típica de cemento en las caras de los ladrillos. La
mancha muestra el recorrido de la espuma cuando se limpió. En
este caso, quedó faltando la segunda pasada de limpieza con la
espuma seca y limpia.

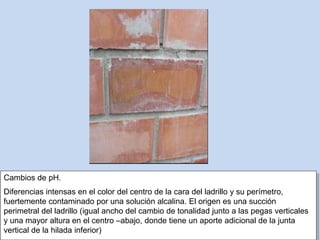

Cambios de pH.
Diferencias intensas en el color del centro de la cara del ladrillo y su perímetro,
fuertemente contaminado por una solución alcalina. El origen es una succión
perimetral del ladrillo (igual ancho del cambio de tonalidad junto a las pegas verticales
y una mayor altura en el centro –abajo, donde tiene un aporte adicional de la junta
vertical de la hilada inferior)

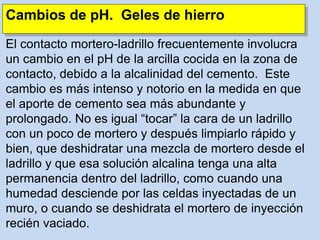

Cambios de pH. Geles de hierro
El contacto mortero-ladrillo frecuentemente involucra
un cambio en el pH de la arcilla cocida en la zona de
contacto, debido a la alcalinidad del cemento. Este
cambio es más intenso y notorio en la medida en que
el aporte de cemento sea más abundante y
prolongado. No es igual “tocar” la cara de un ladrillo
con un poco de mortero y después limpiarlo rápido y
bien, que deshidratar una mezcla de mortero desde el
ladrillo y que esa solución alcalina tenga una alta
permanencia dentro del ladrillo, como cuando una
humedad desciende por las celdas inyectadas de un
muro, o cuando se deshidrata el mortero de inyección
recién vaciado.

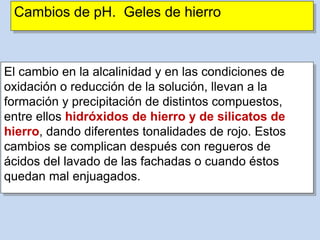

Cambios de pH. Geles de hierro
El cambio en la alcalinidad y en las condiciones de
oxidación o reducción de la solución, llevan a la
formación y precipitación de distintos compuestos,
entre ellos hidróxidos de hierro y de silicatos de
hierro, dando diferentes tonalidades de rojo. Estos
cambios se complican después con regueros de
ácidos del lavado de las fachadas o cuando éstos
quedan mal enjuagados.

Degradación de recubrimientos acrílicos
Muchas veces el deterioro del aspecto de los muros en el
mediano y largo plazo no tiene que ver con ladrillos,
cementos y humedades, sino que los productos de protección
contra el agua (impermeabilizantes) no son resistentes a los
rayos ultravioleta de la luz del sol y terminan degradándose.

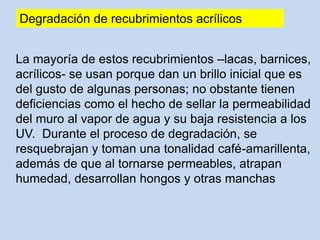

La mayoría de estos recubrimientos –lacas, barnices,
acrílicos- se usan porque dan un brillo inicial que es
del gusto de algunas personas; no obstante tienen
deficiencias como el hecho de sellar la permeabilidad
del muro al vapor de agua y su baja resistencia a los
UV. Durante el proceso de degradación, se
resquebrajan y toman una tonalidad café-amarillenta,
además de que al tornarse permeables, atrapan
humedad, desarrollan hongos y otras manchas
Degradación de recubrimientos acrílicos

RESUMEN DE PRINCIPALES MANCHAS,
EFLORESCENCIAS EN MATERIALES DE ARCILLA
NOMBRE: Óxidos de Manganeso COMPOSICIÓN: MnO2
ORIGEN:
Manchas café oscuro plomizo. Se
debe a la contaminación presente en
el terreno durante el almacenaje.
Normalmente aparece o se relaciona
con presencia de materia orgánica
TRATAMIENTO CORRECTIVO:
No Usar ácidos. Se requiere tratar con
tenso activos y estabilizadores de Ph
LABORES PREVENTIVAS:
Control de Humedad y pozos en Obra y
almacenamiento de material en sitios que
no estén en contacto con el suelo.
Control de Humedad y pozos en Obra y
almacenamiento de material en sitios que
no estén en contacto con el suelo. En la
elaboración de morteros y concreto no usar
arenas con presencia de materia orgánica.

NOMBRE: Calcita. Carbonato de
Calcio
COMPOSICIÓN: CaCO3
ORIGEN:
Costra blanca adherida y gruesa.
Proviene de la carbonatación del
calcio (Concreto, mortero, agua).
Frecuente en sitios con humedades
muy fuertes y sobre todo por
prolongación o empozamiento del
agua en superficies y elementos de
concreto.
Debe evitarse el empozamiento del
agua en la Obra. El control de
humedades debe ser eficiente.
Limpiar con precaución con ácido
nítrico.
Usar aditivos encapsulantes de
sales calcio si se requiere.

NOMBRE: Sulfato de Calcio COMPOSICIÓN: CaSO4
ORIGEN:
Se origina en el cemento,
ladrillo y los aditivos. Su
aspecto es de manchas
blancas amarillentas o
lechosas. Aparecen en los
primeros días de secamiento
del muro, normalmente
acompañando al sulfato de
sodio. Es muy difícil de lavar y
suele reaparecer.
Controlar el exceso de humedad en la
obra y evitar el uso de cal en los
morteros. Inspeccionar correctamente
la limpieza del ladrillo después de
pegarlo.
TRATAMIENTO
CORRECTIVO:
Limpiar con precaución con
ácido nítrico. Usar aditivos
encapsulantes de sales de
calcio si se requiere.
FOTO:

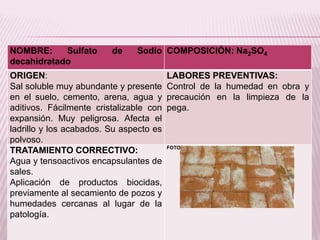

NOMBRE: Sulfato de Sodio
decahidratado
COMPOSICIÓN: Na2SO4
ORIGEN:
Sal soluble muy abundante y presente
en el suelo, cemento, arena, agua y
aditivos. Fácilmente cristalizable con
expansión. Muy peligrosa. Afecta el
ladrillo y los acabados. Su aspecto es
polvoso.
Control de la humedad en obra y
precaución en la limpieza de la
pega.
Agua y tensoactivos encapsulantes de
sales.
Aplicación de productos biocidas,
previamente al secamiento de pozos y
humedades cercanas al lugar de la
patología.
FOTO:

NOMBRE: Gales de Hierro.
Hidróxido e hidratos de Hierro.
COMPOSICIÓN: FeO
ORIGEN:

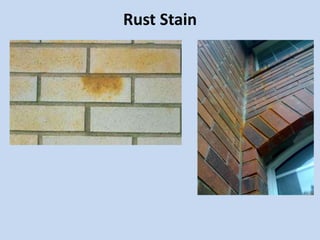

Se presenta en forma de manchas
rojas en las caras de los ladrillos. Se
producen por cambios en el hierro
contenidos en las arcillas por
contacto con las soluciones alcalinas
del mortero. El problema se acentúa
cuando se limpia el muro con ácidos
no indicados.
No permitir humedades
permanentes. Humedecer el ladrillo
antes de pegarlo. Es aconsejable el
uso de agentes retenedores de
agua.
Adicionar controladores a la
soluciones de lavado. En caso de
que se detecte el vanadio, por
ningún motivo utilizar acido
muriático o nítrico ya que estos fijan
o acentúan el vanadio, volviéndolo

NOMBRE: Sales de Vanadio COMPOSICIÓN:
ORIGEN: Mancha amarilla que luego
se va oscureciendo en tonalidades
de verde o negro. Muchas veces
tiñen las costras y depósitos de
sulfatos. Se presente por las sales
presentes en el ladrillo y en el
cemento. También se presenta por la
utilización de ácidos en el lavado.
No permitir los efectos permanentes
de la lluvia sobre el material. Cubrir
el material con polietileno en casos
de periodos de lluvia. Se debe
controlar la composición del
cemento.
Deben usarse aditivos especiales
para el vanadio cuando se prevé su
existencia.

Mediante el ensayo descrito en la norma UNE 67029:1995 EX
se puede determinar la eflorescencia en los ladrillos

SAL PROPIEDADES SOLUBILIDAD
(gr/100ml)
MgSO4 sulfato de magnesio
Soluble, fácilmente cristalizable. Se presenta con
escasa frecuencia. Todos los sulfatos solubles
pueden dar lugar a la formación de ettringita.
26,0
NaNO3 nitrato de sodio
Constituyen el salitre. Solubles, fácilmente cristalizables
KNO3 nitrato de potasio
Provienen de materia orgánica en descomposición.
Son muy poco frecuentes.
NaCl cloruro de sodio.
Soluble, fácilmente cristalizable. Proviene de suelos o
ambientes marinos. No peligrosa 35,7
CaCl2 cloruro de calcio.
Soluble, delicuescente. Proviene de aditivos o de reacciones
del NaCl con la cal del mortero.
Ataca a los pigmentos y favorece la formación de mohos.
59,5
BaCO3 carbonato bárico
BaSO4 sulfato bárico
Poco solubles por lo que se utilizará en la fabricación de
ladrillos con el fin de desplazar la formación de aquellas
sales más solubles.
2,2x10-3
2,2x10-5

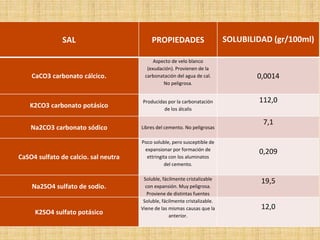

SAL PROPIEDADES SOLUBILIDAD (gr/100ml)
CaCO3 carbonato cálcico.
Aspecto de velo blanco
(exudación). Provienen de la
carbonatación del agua de cal.
No peligrosa.
0,0014
K2CO3 carbonato potásico
Producidas por la carbonatación
de los álcalis
112,0
Na2CO3 carbonato sódico Libres del cemento. No peligrosas
7,1
CaSO4 sulfato de calcio. sal neutra
Poco soluble, pero susceptible de
expansionar por formación de
ettringita con los aluminatos
del cemento.
0,209
Na2SO4 sulfato de sodio.
Soluble, fácilmente cristalizable
con expansión. Muy peligrosa.
Proviene de distintas fuentes
19,5
K2SO4 sulfato potásico
Soluble, fácilmente cristalizable.
Viene de las mismas causas que la
anterior.
12,0

Origen de las eflorescencias octubre 16 2013

Origen de las eflorescencias octubre 16 2013

Más contenido relacionado

La actualidad más candente

Similar a Origen de las eflorescencias octubre 16 2013

Más de Sergio Arango Mejia

Último

Origen de las eflorescencias octubre 16 2013
