1. Mecanismosy
máquinas

2. LA PALANCA

3. Arquímedes estableció los principios sobreArquímedes estableció los principios sobre
la palancala palanca..
"Dadme un punto de apoyo y moveré el mundo""Dadme un punto de apoyo y moveré el mundo"

4. Arquímedes (287-212 a. de C.), un científico de la antigua
Grecia, fue quien logró explicar el funcionamiento de la
palanca. Ilustró su teoría con una frase muy famosa:
Dando por hecho que de tener una palanca suficientemente
larga podría mover la Tierra con sus propias fuerzas.
Dadme un punto deDadme un punto de
apoyo y moveré elapoyo y moveré el
mundomundo

5. Palancas
La palanca es una máquina simple. Es
una máquina porque multiplica la
fuerza y simple porque tiene pocos
elementos: Una barra y un punto de
apoyo.

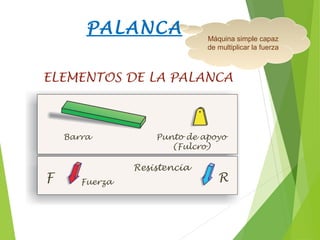

6. Máquina simple capaz
de multiplicar la fuerza
PALANCA
ELEMENTOS DE LA PALANCA
Barra
Resistencia
Punto de apoyo
(Fulcro)
Fuerza RF

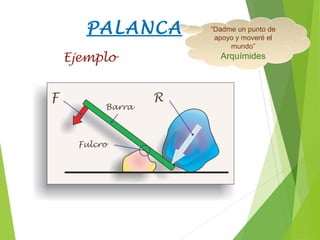

7. “Dadme un punto de
apoyo y moveré el
mundo”
Arquímides
PALANCA
Ejemplo
RF
Barra
Fulcro

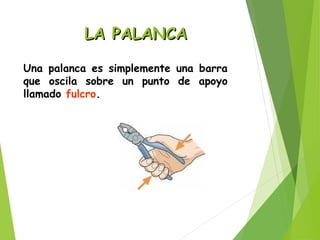

8. LA PALANCALA PALANCA
Una palanca es simplemente una barra
que oscila sobre un punto de apoyo
llamado fulcro.

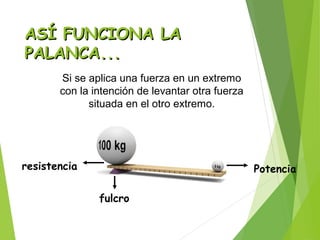

9. ASÍ FUNCIONA LAASÍ FUNCIONA LA
PALANCA...PALANCA...
Si se aplica una fuerza en un extremo
con la intención de levantar otra fuerza
situada en el otro extremo.
fulcro
Potenciaresistencia

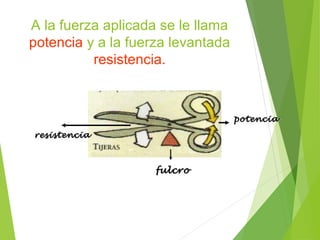

10. A la fuerza aplicada se le llama
potencia y a la fuerza levantada
resistencia.
fulcrofulcro
potenciapotencia
resistenciaresistencia

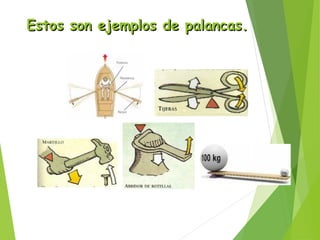

11. Estos son ejemplos de palancas.Estos son ejemplos de palancas.

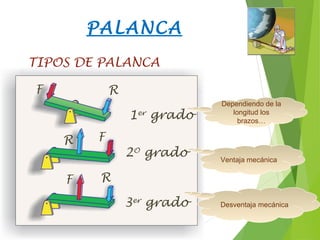

12. Ventaja mecánica
PALANCA
TIPOS DE PALANCA
R
F
R
R
1er
grado
2O
grado
3er
grado
F
F
Desventaja mecánica
Dependiendo de la
longitud los
brazos…

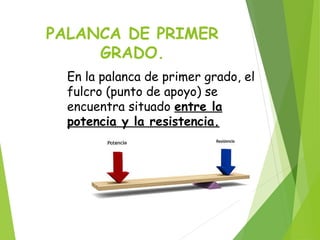

13. PALANCA DE PRIMER
GRADO.
En la palanca de primer grado, el
fulcro (punto de apoyo) se
encuentra situado entre la
potencia y la resistencia.

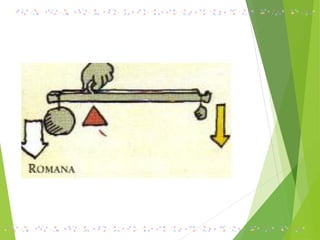

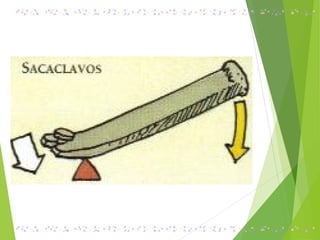

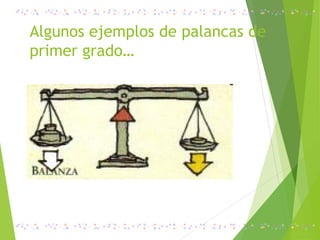

14. Algunos ejemplos de palancas de
primer grado…

20. PALANCA DE SEGUNDO
GRADO.
En la palanca de segundo grado,
donde la resistencia se encuentra
entre el fulcro y la potencia.

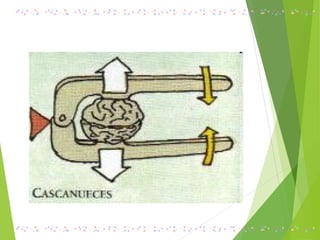

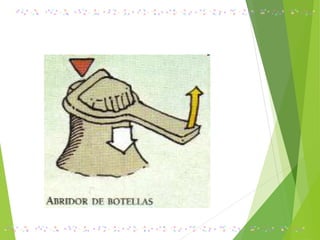

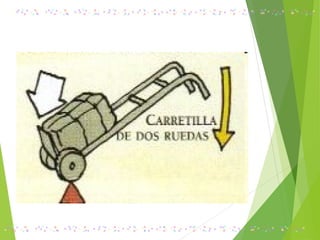

21. Algunos ejemplos de palancas de
segundo grado…

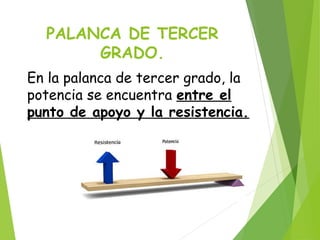

24. PALANCA DE TERCER
GRADO.
En la palanca de tercer grado, la
potencia se encuentra entre el
punto de apoyo y la resistencia.

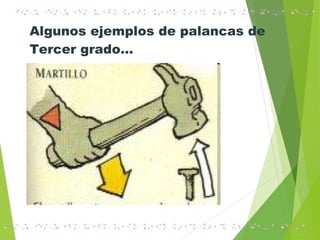

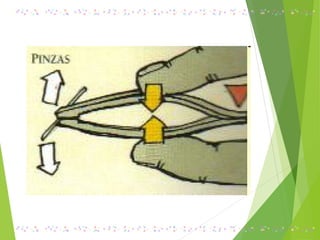

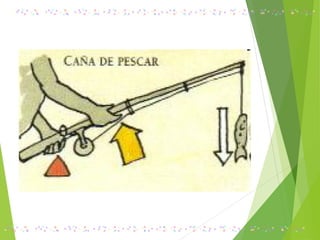

25. Algunos ejemplos de palancas de
Tercer grado…

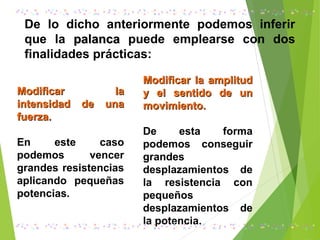

28. De lo dicho anteriormente podemos inferir
que la palancapalanca puede emplearse con dos
finalidades prácticas:
Modificar laModificar la
intensidad de unaintensidad de una
fuerza.fuerza.
En este caso
podemos vencer
grandes resistencias
aplicando pequeñas
potencias.
Modificar la amplitudModificar la amplitud
y el sentido de uny el sentido de un
movimiento.movimiento.
De esta forma
podemos conseguir
grandes
desplazamientos de
la resistencia con
pequeños
desplazamientos de
la potencia.

29. Preguntas…
Según que lo hemos visto…
piensa y responde…

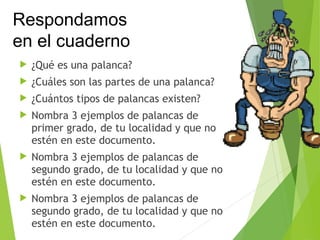

30.  ¿Qué es una palanca?
 ¿Cuáles son las partes de una palanca?
 ¿Cuántos tipos de palancas existen?
 Nombra 3 ejemplos de palancas de
primer grado, de tu localidad y que no
estén en este documento.
 Nombra 3 ejemplos de palancas de
segundo grado, de tu localidad y que no
estén en este documento.
 Nombra 3 ejemplos de palancas de
segundo grado, de tu localidad y que no
estén en este documento.
Respondamos
en el cuaderno

31. Muy Bien!!!
Ahora… a crear palancas!!

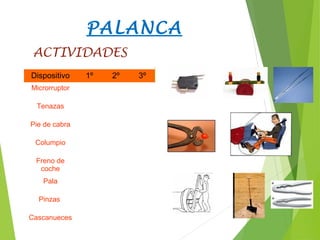

32. PALANCA
ACTIVIDADES
Dispositivo 1º 2º 3º
Microrruptor
Tenazas
Pie de cabra
Columpio
Freno de
coche
Pala
Pinzas
Cascanueces

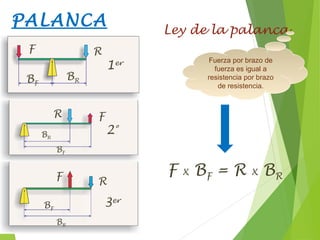

33. PALANCA Ley de la palanca
RF
BRBF
BF
BR
BR
BF
R F
F R
F X BF = R X BR
Fuerza por brazo de
fuerza es igual a
resistencia por brazo
de resistencia.
1er
2º
3er

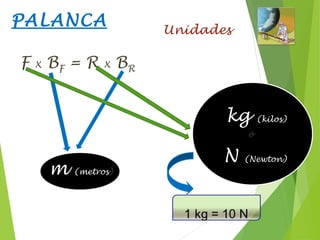

34. PALANCA Unidades
F X BF = R X BR
m (metros)
kg (kilos)
N (Newton)
ó

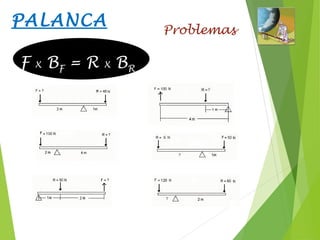

35. PALANCA Problemas
F X BF = R X BR
