El documento describe los tres tipos de palancas mecánicas, clasificadas según la ubicación del punto de apoyo en relación a la fuerza de potencia y resistencia. La palanca de primer tipo tiene el punto de apoyo entre la potencia y resistencia, la de segundo tipo tiene la resistencia entre la potencia y punto de apoyo, y la de tercer tipo tiene la potencia entre la resistencia y punto de apoyo. Se proveen ejemplos comunes de cada tipo y una breve explicación de cómo funciona la amplificación de fuerza a través de cada palanca.

1. TECNOLOGIA
INSTITUCION EDUCATIVA LA GABRIELA
RUBY MOSQUERA PALACIOS
BELLO ANTIOQUIA
22 DE AGOSTO 2012

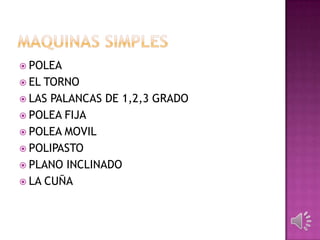

2.  POLEA
 EL TORNO
 LAS PALANCAS DE 1,2,3 GRADO
 POLEA FIJA
 POLEA MOVIL
 POLIPASTO
 PLANO INCLINADO
 LA CUÑA

3. La palanca es una maquina simple que tiene como función
transmitir una fuerza y un desplazamiento. Está compuesta
por una barra rígida que puede girar libremente alrededor de
un punto de apoyo llamado fulcro.
Puede utilizarse para amplificar la fuerza mecánica que se
aplica a un objeto, para incrementar su velocidad o la
distancia recorrida, en respuesta a la aplicación de una
fuerza El descubrimiento de la palanca y su empleo en la
vida cotidiana proviene de la época prehistórica. Su empleo
cotidiano, en forma de cigoñales, está documentado desde el
tercer milenio a. C. –en sellos cilíndricos de Mesopotamia–
hasta nuestros días. El manuscrito más antiguo que se
conserva con una mención a la palanca forma parte de
la Sinagoga o Colección matemática de Pappus de
Alejandría, una obra en ocho volúmenes que se estima fue
escrita alrededor del año 340. Allí aparece la famosa cita
de Arquímedes

4. Fuerzas actuantes
Sobre la barra rígida que constituye una palanca actúan tres
fuerzas:
La potencia; P: es la fuerza que aplicamos voluntariamente
con el fin de obtener un resultado; ya sea manualmente o
por medio de motores u otros mecanismos.
La resistencia; R: es la fuerza que vencemos, ejercida sobre
la palanca por el cuerpo a mover. Su valor será equivalente,
por el principio de acción y reacción, a la fuerza transmitida
por la palanca a dicho cuerpo.
La fuerza de apoyo: es la ejercida por el fulcro sobre la
palanca. Si no se considera el peso de la barra, será siempre
igual y opuesta a la suma de las anteriores, de tal forma de
mantener la palanca sin desplazarse del punto de apoyo,
sobre el que rota libremente.
Brazo de potencia; Bp: la distancia entre el punto de
aplicación de la fuerza de potencia y el punto de apoyo.
Brazo de resistencia; Br: distancia entre la fuerza de
resistencia y el punto de apoyo.

5. En la palanca de primera clase, el fulcro se encuentra
situado entre la potencia y la resistencia. Se
caracteriza en que la potencia puede ser menor que la
resistencia, aunque a costa de disminuir la velocidad
transmitida y la distancia recorrida por la resistencia.
Para que esto suceda, el brazo de potencia Bp ha de ser
mayor que el brazo de resistencia Br.
Cuando lo que se requiere es ampliar la velocidad
transmitida a un objeto, o la distancia recorrida por
éste, se ha de situar el fulcro más próximo a la
potencia, de manera que Bp sea menor queBr.
Ejemplos de este tipo de palanca son
el balancín, las tijeras, las tenazas, los alicates o
la catapulta (para ampliar la velocidad). En el cuerpo
humano se encuentran varios ejemplos de palancas de
primer género, como el conjunto tríceps braquial -
codo - antebrazo.

6. En la palanca de segunda
clase, la resistencia se encuentra entre
la potencia y el fulcro. Se caracteriza en que
la potencia es siempre menor que la
resistencia, aunque a costa de disminuir la
velocidad transmitida y la distancia recorrida
por la resistencia.
Ejemplos de este tipo de palanca son
la carretilla, los remos y el cascanueces.

7. En la palanca de tercera clase, la potencia se
encuentra entre la resistencia y el fulcro. Se
caracteriza en que la fuerza aplicada es mayor
que la resultante; y se utiliza cuando lo que se
requiere es ampliar la velocidad transmitida a
un objeto o la distancia recorrida por él.
Ejemplos de este tipo de palanca son el quita
grapas y la pinza de cejas; y en el cuerpo
humano, el conjunto codo - bíceps braquial -
antebrazo, y la articulación
temporomandibular.

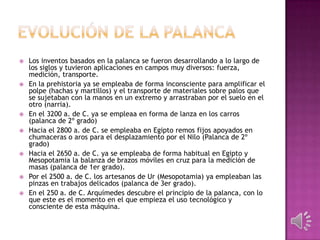

8.  Los inventos basados en la palanca se fueron desarrollando a lo largo de
los siglos y tuvieron aplicaciones en campos muy diversos: fuerza,
medición, transporte.
 En la prehistoria ya se empleaba de forma inconsciente para amplificar el
polpe (hachas y martillos) y el transporte de materiales sobre palos que
se sujetaban con la manos en un extremo y arrastraban por el suelo en el
otro (narria).
 En el 3200 a. de C. ya se empleaa en forma de lanza en los carros
(palanca de 2º grado)
 Hacia el 2800 a. de C. se empleaba en Egipto remos fijos apoyados en
chumaceras o aros para el desplazamiento por el Nilo (Palanca de 2º
grado)
 Hacia el 2650 a. de C. ya se empleaba de forma habitual en Egipto y
Mesopotamia la balanza de brazos móviles en cruz para la medición de
masas (palanca de 1er grado).
 Por el 2500 a. de C. los artesanos de Ur (Mesopotamia) ya empleaban las
pinzas en trabajos delicados (palanca de 3er grado).
 En el 250 a. de C. Arquímedes descubre el principio de la palanca, con lo
que este es el momento en el que empieza el uso tecnológico y
consciente de esta máquina.

9. Hay 3 tipos de palanca que dependerán del punto de apoyo y de
donde se apliquen las fuerzas que son la "resistencia" y la "potencia"
Palanca de primer género: En la palanca de primer género, el Punto
de apoyo se encuentra situado entre la Potencia y la Resistencia.
Ejemplos de este tipo de palanca son el balancín, las tijeras, las
tenazas, los alicates, o los remos. En el cuerpo humano se
encuentran varios ejemplos de primer género, como el conjunto:
tríceps - codo - antebrazo y el brazo humano.
Palanca de segundo género: En la palanca de segundo género, la
Resistencia se encuentra entre el Punto de apoyo y la Potencia.
Ejemplos de este tipo de palanca son la carretilla cascanueces.
Palanca de tercer género: En la palanca de tercer género, la
Potencia se encuentra entre el Punto de apoyo y la Resistencia.
Ejemplos de este tipo de palanca son el brazo humano y el quita
grapas

10. la palanca sirve para amplificar la fuerza
mediante el achique de recorrido
se clasifican por la ubicación del apoyo hay de
primer genero
(codo)
segundo genero
(carretilla)
Tercer genero
(brazo)

12.  http://ar.answers.yahoo.com/question/inde
x?qid=20080522113535AAnufBJ
 http://es.wikipedia.org/wiki/Palanca
Conclusión
Los diferentes tipos de palancas y saber
distinguir las de primer grado, segundo grado,
tercer grado.
