1. SISTEMAS CONSTRUCTIVOS
TRADICIONALES
RESUMENES Y CONCLUSIONES
BENEMBERITA UNIVERSIDAD
AUTONOMA DE PUEBLA
FACULTAD DE ARQUITECTURA
CATEDRATICO: ARQ. MARÍA DEL RAYO VAZQUÉZ TORRES
ALUMNOS:
COSME CHAPULI LUIS MANUEL
FLORES DIAZ ADRIANA
GARCIA MARIN FAUSTO
ORDOÑEZ PALACIOS AIDA LIZBETH
PRIMAVERA 2014

2. MATERIALES
 CONCRETO
El cemento es un material finamente molido de color grisáceo, que al ser mezclado con agua tiene la
propiedad de endurecer.
Existe el cemento portland, que existe en distintos tipos, cemento de albañilería, MS, puzolamicos, concreto
translucido; virtud de ser translúcido hasta los dos metros de grosor, sin distorsión evidente.
Se tienen que cumplir diferentes normas según la IRAM, la norma establece los tipos, la nomenclatura
correspondiente y la composición es su composición,
Características:
• Cohesión y manejabilidad
• Concreto Pérdida de revenimiento fresco
• Asentamiento y sangrado
• Tiempo de fraguado
• Adquisición de resistencia mecánica
• Concreto Generación de calor endurecido
• Resistencia al ataque de los sulfatos
• Estabilidad dimensional
• Estabilidad química
TIPOS DE CONCRETO.
POR LUGAR DE ELABORACION
• Mezclado de fabrica
• Semipreparado en fabrica
• Mezclado durante el transporte
• Puesta en obra
 IMPERMEABILIZANTE Y ADITIVO
Lograr la integridad impermeable, ofrece cualidad elástica, de resistencia, garantiza durabilidad y el correcto
desempeño sobre las superficies.
IPERMEABILIZANTES ASFALTICOS EMULSIONADOS BASE AGUA.
USOS:
• IMPERFEST-E: En losas de concreto armado, climas cálido y templado
• MCROFEST:
• MICROLASTIC: Placas termo aislantes sobre concreto, metálica, madera, tabla roca. Clima frio y
templado.
• MICROSEAL 2F: Superficies de concreto, lamina, mampostería, cimientos y muros de contención,
resistente a todo tipo de clima
IMPERMEABILIZANTE ASFALTICO BASE SOLVENTE
• VAPORTITE: recubrimientos impermeables asfalticos libres de asbesto,
IMPERMEABILIZANTE ACRILICO
• ACRITON IMPEREABLE 3 AÑOS: techos azoteas monolíticos, superficie de concreto, mortero,
asbesto lámina galvanizada.
• ACRITON IMPERMEABLE 5 AÑOS: se aplica sobre cualquier superficie, concreto, mortero, fibra de
vidrio.
• ACRITON IMPERMEABLE 7 AÑOS: uso para todo tipo de domos, cubiertas, cúpulas, fibras de
vidrio, recubrimientos laminas metálicas, galvanizadas, asbesto
IMPERMEABILIZANTE CEMENTOSOS:
• XYPEX MODIFICADO: impermeable preventivo correctivo y permanente para estructuras de
concreto.

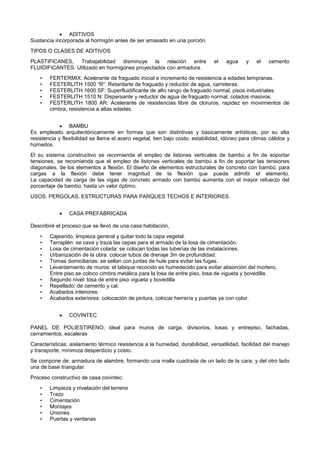

3.  ADITIVOS
Sustancia incorporada al hormigón antes de ser amasado en una porción.
TIPOS O CLASES DE ADITIVOS
PLASTIFICANES, Trabajabilidad disminuye la relación entre el agua y el cemento
FLUIDIFICANTES. Utilizado en hormigones proyectados con armadura.
• FERTERMIX: Acelerante de fraguado inicial e incremento de resistencia a edades tempranas.
• FESTERLITH 1500 “R”: Retardarte de fraguado y reductor de agua, carreteras.
• FESTERLITH 1600 SF: Superfluidificante de alto rango de fraguado normal, pisos industriales.
• FESTERLITH 1510 N: Dispersante y reductor de agua de fraguado normal, colados masivos.
• FESTERLITH 1800 AR: Acelerante de resistencias libre de cloruros, rapidez en movimientos de
cimbra, resistencia a altas edades.
 BAMBU
Es empleado arquitectónicamente en formas que son distintivas y básicamente artísticas, por su alta
resistencia y flexibilidad se llama el acero vegetal, tien bajo costo, estabilidad, idóneo para climas cálidos y
húmedos.
El su sistema constructivo se recomienda el empleo de listones verticales de bambú a fin de soportar
tensiones, se recomienda que el empleo de listones verticales de bambú a fin de soportar las tensiones
diagonales, de los elementos a flexión. El diseño de elementos estructurales de concreto con bambú, para
cargas a la flexión debe tener magnitud de la flexión que pueda admitir el elemento.
La capacidad de carga de las vigas de concreto armado con bambú aumenta con el mayor refuerzo del
porcentaje de bambú, hasta un valor óptimo.
USOS: PERGOLAS, ESTRUCTURAS PARA PARQUES TECHOS E INTERIORES.
 CASA PREFABRICADA
Describiré el proceso que se llevó de una casa habitación,
• Cajeando, limpieza general y quitar todo la capa vegetal.
• Terraplén: se cava y traza las cepas para el armado de la losa de cimentación.
• Losa de cimentación colada: se colocan todas las tuberías de las instalaciones.
• Urbanización de la obra: colocar tubos de drenaje 3m de profundidad.
• Tomas domiciliarias: se sellan con juntas de hule para evitar las fugas.
• Levantamiento de muros: el tabique recocido es humedecido para evitar absorción del mortero,
Entre piso.se coloco cimbra metálica para la losa de entre piso, losa de vigueta y bovedilla.
• Segundo nivel: losa de entre piso vigueta y bovedilla
• Repellado: de cemento y cal.
• Acabados interiores:
• Acabados exteriores: colocación de pintura, colocar herrería y puertas ya con color.
 COVINTEC
PANEL DE POLIESTIRENO; ideal para muros de carga, divisorios, losas y entrepiso, fachadas,
cerramientos, escaleras
Características: aislamiento térmico resistencia a la humedad, durabilidad, versatilidad, facilidad del manejo
y transporte, minimiza desperdicio y costo.
Se compone de: armadura de alambre, formando una malla cuadrada de un lado de la cara, y del otro lado
una de base triangular.
Proceso constructivo de casa covintec:
• Limpieza y nivelación del terreno
• Trazo
• Cimentación
• Montajes
• Uniones
• Puertas y ventanas

4. • Instalaciones
• Plomeado y alineado
• Armado de losa
• contra flechas
• Aplanados
• Capa de compresión
 EJECUCION DE OBRA
INICIA DESDE LA COLOCACION DE CADENAS Y CASTILLOS
• CADENA: se refuerza con 4 varillas de acero unidos con tubos de alambrón
• CASTILLO: debe estar sentado desde 1/3 de altura de la mampostería
• Después de armar los tramos de cadena se colocó el armado de castillos
• Los muros se reforzaron con castillos y cadena de concreto, se utilizó block.
• En los vanos se colocaron cerramientos.
• Losas prefabricadas, vigueta y bovedilla. Colocación de instalaciones eléctricas.
• Terminación de losa: se rellenó con tepetate ligero para provocar desnivel, se construyeron los
chaflanes y se vacío una lechada.
• Se continuaron con todas las instalaciones.
• Aplanados de mezcla, muros
 FABRICACION DEL CONCRETO
• PREHOMOGENIZACION: mezcla proporcional de los diferentes tipos de arcilla o cualquier otro
material que requiera.
• ALMACENAMIENTO DE MATERIAS PRIMAS: se separan en donde son dosificados para la porción
de diferentes tipos de cemento
• MOLIENDA DE MATERIA PRIMA: Molino vertical qué muele el material mediante la presión.
• HOMOGENIZACION DE HARINA CRUDA: Se realiza en los silos para lograr mezcla homogénea
• CALCINACION: se emplean hornos rotatorios ahí la harina se transforma en Clinker que son
módulos gris oscuro
• MOLIENDA DE CEMENTO: se muele el Clinker a través de bolas de acero agregando el yeso para
alargar el fraguado del cemento.
• ENVACE Y ENVARQUE DEL CEMENTO. Se envía a los sitios de almacenamiento, siendo
transportados a donde serán envasados en sacos.
 HERRERIA
La herrería provee de soluciones para todos los ámbitos de la casa, en este caso una campana para hogar
que resalta el rincón del fuego del living.
TIPOS DE HERRERIA
Herrería de Seguridad
- Rejas y frentes de reja - Portones corredizos,- Protección de Balcones y piscinas,- Medio punto
para esquinas de balcones
Herrería de Obra
Instalaciones de balcones,- Frentes de dúplex,- Escaleras rectas, compensadas y caracol,-Barandas y
Pasamanos
LA HERRERIA MÁS PRACTICADA ES: Herrería artística, dentro de ella se producen muebles para
cualquier casa, restaurante, templos, etc. Se fabrican piezas muy sencillas hasta piezas muy complejas
 MONTEN Y COSNTRUPANEL
MONTEN Se le conoce como perfil laminado en frio no plano C o canal CPS, ya que su perfil es en forma
de C, generalmente van en pares, está dentro de la rama de perfiles estructurales. El porqué de usar

5. laminado en frio es por ser más ligero, más manejable y económico, la durabilidad de este material es
ilimitada.
El CONTRUPANEL, consiste en un panel bilaminado compuesto por un núcleo de Placa de Poli estireno
Expandido, recubierto por ambas caras con lámina de acero. El poco aislamiento térmico hace que se
requiera menos calefacción o enfriamiento
Menor mano de obra, más rapidez en la ejecución, mas ligereza en los muros, mayor espacio en el diseño
ya que los muros son de espesores muy pequeños, más resistencia al tiempo por su alma de poliestireno
Mayor resistencia a los sismos ya que las fuerzas inerciales trabajan proporcionalmente al peso, también se
adapta a cualquier adaptación en la estructura del inmueble y por último es más confortable.
 PANEL SANDWICH PREFABRICADO
Está constituido por dos losas de hormigón armado de 6 cm, unidas por conectores que dan forma al sándwich
prefabricado y lo rigidizan su manipulación, los cuales soportan la presión de hormigonado y el vibrado hasta 7
T/m2.
APLICACIONES: Muros de contención de tierras. -Muros de sótano para viviendas, naves industriales o
centros comerciales. -Muros de sótano ejecutados. -Depósitos y depuradoras de agua, estancos.
 NOVABLOCK
El proceso Novablock, nos brinda características de los sistemas tradicionales, como son la fácil colocación,
no necesita herramienta y mano de obra especializada. Así como nuevas ventajas como mayor resistencia
estructural, la posibilidad de que las instalaciones y varillas, puedan ponerse dentro del mismo, ahorrando
tiempo, aumentando la productividad.
 PANELES
Estructura tridimensional prefabricada manipulada como una sola unidad en el montaje y la ejecución.
PANELCRETO
PANEL ESTRUCTURAL Y MASTER COVINTEC: uso para estructuras livianas, tabiques, cierros,
cortafuegos.
PANEL LIGHT COVINTEC: Uso tabiquerías, cierros, nichos
 CARACTERISTICAS:
-COMPATIBILIDAD con otros sistemas constructivos
-ECONOMÍA por el bajo costo de los paneles, fácil instalación, no necesitar mano de obra especializada y -
por la rapidez de construcción ahorrando siempre dinero y tiempo.
-ALTA RESISTENCIA cualidades estructurales y protección sísmica.
-DIVERSIDAD para muros de carga, divisorios y paneles para losa de techos y entrepisos.
-SERVICIO TÉCNICO por personal
 INSTALACIONES SANITARIAS PVC
El PVC es un plástico que lleva cloro en su composición (el 57% del plástico virgen es cloro).
Su fabricación, al igual que otros procesos industriales que utilizan cloro, implica la formación y emisión al
medio ambiente de sustancias organocloradas tóxicas, persistentes y bioacumulativas.
 EL SISTEMA CONSTRUCTIVO GENESIS

6. A base de MURO GENESIS y LOSA GENESIS ha probado su eficiencia y aceptación en tipos de
construcciones como casas-habitación, oficinas, plazas comerciales, talleres, estacionamientos,
monumentos públicos, etcétera, ante diferentes condiciones climáticas y sociales. Se trata de un sistema
basado en acero estructural, casetón y concreto, que permite bajar costos y tiempo de ejecución. Mejora la
eficiencia térmica y disminuye el riesgo sísmico
VENTAJAS: -economía significativa.
-Velocidad de ejecución.
CIMENTACION
Las estructuras se apoyan en el terreno, por lo que este pasa a conforma una parte más de la misma,
debido a esto se busca que la edificación puede resistir, transmitir y repartir las cargas al terreno de una
manera adecuada para que el mismo no falle o se deforme, para esto son la cimentaciones o apoyos de la
estructura.
Estas cimentaciones o apoyos deben ser dimensionados en base a las características de terreno y de las
cargas de la estructura, y las cuales son de distinto tipo de acuerdo a la utilidad que se busca y al
comportamiento natural del terreno.
Clasificándolas así en:
 Cimentaciones superficiales: aisladas, corridas, losas de cimentación, especiales y mixtas, (Son
aquellas que se apoyan en las capas superficiales o poco profundas del suelo)
 Profundas: substitución, pilotación y flotación. (Se basan en el esfuerzo cortante entre el terreno y la cimentación
para soportar las cargas aplicadas, o más exactamente en la fricción vertical entre la cimentación y el terreno. Por eso
deben ser más profundas, para poder proveer sobre una gran área sobre la que distribuir un esfuerzo suficientemente
grande para soportar la carga.)
 Especiales.
Sus materiales pueden ser: cimentación pétrea, braza, laja, bola, mixta, cimentación de concreto: simple,
armado, prefabricado.
Por lo tanto la importancia de la cimentación viene a conformar las bases de la estructura y de ahí que el
comportamiento de edificación u obra civil va estar forzado a como esta trabaje y se comporte
CASTILLOS
Los castillos, en una construcción, son elemento estructural utilizado para el refuerzo de elementos de
concreto que confinan muros de mampostería, dalas y, en caso de ser un edificio de diferentes niveles, los
pisos a la cimentación. Son como barras verticales de hormigón con estructura interna de acero de refuerzo.
Se encuentran por los látelas de los muros, unidos a las dalas perpendicularmente y a la cimentación.
También evitan, en caso de que se presenten grietas en las paredes, que estas se abran.
Son elementos de refuerzo estructural en el sentido vertical que sirven para confinar muros. Y su armado es
según cálculo de la estructura.
Se fabrican con 3 o 4 varillas (alambres) formando secciones triangulares, cuadradas o rectangulares,
según sea el diseño y con estribos perpendiculares lisos o corrugado electro-soldado al refuerzo
longitudinal. Para su fabricación se utiliza el alambrón como materia prima.
Cumplen con especificaciones adecuadas como son las especificaciones indicadas en Diseño y
Construcción de Mampostería de las N.T.C. y en la norma NOM B-456*. Armaduras soldadas por
resistencia eléctrica y alambre de acero.
Por ejemplo:
CASTILLO CASEL:

7. Se fabrica con 2, 3 o 4 varillas corrugadas de gran resistencia, soldadas con separaciones estándar y
estribos corrugados de menor calibre, formando secciones planas tipo escalerilla, triangulares o cuadradas
utilizados en muros, dalas y cadenas, sustituyen con grandes ventajas a los armados tradicionales de
varillas 3/8" grado estructural y 5/16" con estribos de alambrón 1/4" a cada 20 cm.
Dentro de su proceso de elaboración tenemos que cortar las varillas dependiendo de la altura de la casa, la
separación de los estribos y su amarre a las varillas depende del cálculo de dicha pieza p.j.(estribos
separación de 20cm unos de otros y amarrados a las 6 varillas con alambre recocido.).Esto es para que la
estructura no se mueva también es para que el armado se comporte de una manera uniforme en caso de
fenómenos naturales como lo pueden ser los sismos; Los castillos tienen que colocarse después de haber
construido la cimentación ,Después de haber terminado de construir el muro se le coloca la cimbra a el
castillo, Cuando el castillo está prácticamente terminado sobre este sobresalen las varillas para que en
estas se puedan amarrar a las cadenas de cerramiento y los castillos que continúan en el siguiente nivel.
La diferencia entre castillos y columnas radica en que el castillo sirve para darle rigidez al muro y la columna
es un elemento estructural de carga, por lo que su configuración es muy diferente.
CUBIERTAS
ACABADOS PARA CUBIERTAS
Hay diferentes tipos de cubiertas como lo son: concreto hidráulico, teja, prefabricadas, de láminas o
maderas. Estas sirven para poder proteger el interior. Deben cumplir la losa con requisitos importantes para
poder aplicarse la cubierta, ya sea para cualquier tipo de cubierta. Un ejemplo de cubierta es la teja de
asbesto que es de un material ligero, impermeable y de gran dureza.
ACERO, VIGUETA Y BOVEDILLA
El acero es un material muy importante en la construcción, ya que tiene características como: tiene una
resistencia capaz de aguantar el peso de un edificio, o puente. Y en lugares sísmicos tiene un
comportamiento altamente satisfactorio. Este material es prefabricado el cual se puede unir con otros
materiales y así crear todo. Un ejemplo es en la armadura para vigueta y bovedilla es de acero. La vigueta
conformada por una armadura de acero, es una armadura reticular compuesta por tres varillas de acero
corrugado. La bovedilla puede fabricarse de concreto, poli estireno, etc. Son utilizadas para eliminar la
cimbra y poder aligerar la losa.
CUBIERTAS
Una cubierta es aquella que sirve para cubrir el interior del sol, lluvia etc., está compuesto por una
estructura, un soporte, cobertura, y una correcta evacuación de aguas. Existen diferentes tipos de cubiertas,
como: cubierta invertida se le llama así porque el aislamiento térmico queda arriba de la impermeabilización.
Cubierta ajardinada: es la que es utilizada para plantación con fines recreativos, estéticos, etc. Cubiertas
planas, cubierta industrial, cubiertas inclinadas, cada una tiene el fin de cubrir y proteger, pero con
diferentes componentes o características. La teja es un componente que se utiliza mucho en las cubiertas, y
así, hay diferentes tipos de tejas.
LOSA ARTESANADA
Desde la antigua grecia, utilizaban cubiertas de madera de a dos aguas, pero debajo de ella se encontraba
un techo falso. Igual los romanos siguieron con lo mismo pero con sus características de ellos. Algunas
iglesias y edificios en esta época utilizaban cubiertas de madera, poco después las cambiaron a cúpulas.
Antes las cubiertas mostraban el interior que contenía la madera y en algunos casos como en casas
humildes destaca el empleo artesonado, la cual contiene una techumbre de madera compuesto por vigas
entrecruzadas pintadas de colores o doradas.
LOSAS

8. Es un elemento estructural plano, el cual funciona para cubrir el interior. Poco a poco han surgido diferentes
tipos de losas desde las más comunes hasta las más sofisticadas y ligeras. Las cuales son: Losa maciza la
cual lleva una parrilla y concreto, es una de las más tradicionales, su resistencia se obtiene hasta los 28
días después de la colocación. Vigueta y Bovedilla, es otra de las más comunes la cual está conformada por
vigueta que son elementos estructurales, la bovedilla es un elemento vi comprimido hecho por concreto, y
por último la capa de concreto. Losa cero, losa estereométricas, así como estas hay mas tipos de losas.
SISTEMAS CONSTRUCTIVOS GENESIS
Es un sistema basado en acero estructural, casetón, y concreto, permite bajar los costos y tiempo. Ha
tenido una gran aceptación en las construcciones de casa- habitación, oficinas, plazas. Resulta más
económico, ligero. Se puede utilizar en cimentación y estructural. Sus elementos génesis son de acero con
un recubrimiento de pintura y mortero el cual tiene una gran durabilidad.
SISTEMA SPANCRETE
Es una placa aligerada de concreto utilizada para aplicaciones estructurales tanto como para losa, como
para muros. Está constituido por un concreto de alta resistencia, esta placa contiene huecos el cual sirve
para eliminar peso y al igual de peso. Igual sirve para poder meter el cableado. Con estas placas se pueden
hacer claros más grandes y con mayor resistencia.. Sus ventajas son que es mas rápido su instalación.
Tiene mayor resistencia y puede soportar un incendio por 4 horas.
VIGUETA Y BOVEDILLA
Las viguetas son elementos estructurales, las cuales se pueden hacer de diferentes tamaños y en diferentes
armados. Existen diferentes tipos de viguetas. Bovedilla puede fabricarse de concreto, poli estireno, etc.
Son utilizadas para eliminar la cimbra y poder aligerar la losa. Tiene huecos el cual sirve para reducir y
aligerar el espacio, al igualmente como el costo. Sus ventajas son que reduce un 70% de ejecución, elimina
el costo de equipos pesados. Tiene una gran seguridad, ya que sus materiales son de alta resistencia.
ACABADOS
ACABADOS DE CONCRETO
El acabado es aquel que se le da por ultimo a la parte superficial del concreto, y puede ser estrictamente
funcional o decorativo. Para poder dar el acabado se tiene que ver la textura, el concreto. Se le puede dar
un repellado el cual sirve para afinar la superficie. Hay tipos de revoque como: revoque liso y rustico. El liso
se usa comúnmente en interiores y el rustico contiene diferentes tipos de volumen.
También existen diferentes tipos de colorantes que sirven para darle color al concreto, al igual hay
concretos con texturas, concreto estampado, y estampado con esténciles.
CONCRETO TRASLUCIDO
El concreto traslucido es la combinación de materiales ajenos como: piedra, arena, cemento, agua, aditivos,
su propósito es brindar mejor apariencia a la luz sin descuidar su resistencia. Se puede crear este concreto
con diferentes materiales como fluorita, vidrio templado, acrílicos (polvos, liquido).
PISOS DE CONCRETO
Existen diferentes tipos de concreto, las cuales son muy eficientes. Y esto tiene que ver con la oxidación del
concreto, es un proceso en el cual cambia de color como resultado de una reacción química. Esto no
cambia su textura, dureza. Tiene buena imagen, larga durabilidad. Se puede aplicar a cualquier superficie.
Existen estampados de concreto que se habían utilizados desde hace mucho tiempo pero ahora en la época
los están retomando, por sus diseños arquitectónicos, es ideal para patios, plazas, terrazas, cocheras, etc.

9. RECUBRIMIENTOS
Son los materiales de protección que cubren los elementos horizontales o verticales de una construcción
tanto interior como exterior, existen diferentes tipos de recubrimientos, y su procedimiento puede varear en
cada uno como, pueden ser selladores, revoques, y los naturales son : mármol, madera, piedra, etc
También pueden utilizar pinturas para recubrir, igual para el piso se usan alfombras.
TIPOS DE PINTURAS
Existen diferentes tipos de pinturas como: barniz para madera, sellado vinílico, pintura antioxidante, pintura
vinílica, pintura de esmalte. Barniz para madera se utilizan para las superficies de madera a las cuales no
les queremos dar color, nos sirve como protección a la intemperie, lluvia, etc. Se puede utilizar en portones,
pisos de parquet. Las pinturas antioxidantes son especiales para superficies metálicas, ya que además de
pintar, protegen contra el óxido. Pintura vinílica, es aquella que se utilza para exteriores por su resistencia a
la interperie.
VIDEOS
Muroplac
El muroplac es un sistema constructivo conformado por una estructura tridimensional de doble maya de
acero electrosoldada con grafiles en zig-zag y núcleo de icopor estriado.
Su montaje es fácil y rápido y pueden transportarse manualmente , el muroplac aguanta las sacudidas
sísmicas y no se derrumba por ser de concreto armado.
El muroplac se fabrica a la medida de los planos y en medida convencionales. La instalación se realiza en
tiempo record por medio de anclajes piso/techo con varillas de acero corrugado. El muroplac presenta un
diseño estriado de canales horizontales que sostienen la mezcla durante el zafarreo, evitando
escurrimientos y desperdiciar el concreto. Las regatas y cajas para ductos eléctricos e hidráulicos se cortan
fácilmente con cuchillo.
Los vanos de puertas y ventanas son cortados, abiertos y reforzados en las esquinas antes del zafarreo de
acuerdo a la demarcación del constructor. El ( icopor) poli estireno expandido EPS, es un material inerte, no
biodegradable y puede permanecer inalterable durante toda la vida.
Anclaje: Varilla de acero corrugada de 3/8” Zig – Zag: Varilla de acero de 4mm diámetro Malla de Acero : De
diámetro 4mm. Cuadricula 14 Cm x lado Tamaños : A la medida de los planos Tamaños usuales : 1.20 x
2.40 – 1.20 x 3.00 – 1.20 x 4.80 . 1.20 x 6.00 Mt Espesores : -7-8-9-11-13 Cm y otros (sin mortero) Peso :
3.9 Kg x m2 – Con pañete 120 Kg x M2 Núcleo : Icopor estriado para construcción Dens. 10 – 12 o 15 ,
Conductividad Térmica : K:Kcal/mh °C: 0.027. Formaplac S.A fabrica el Muroplac.
Steel Framing
El sistema constructivo denominado Steel Framing, que consiste básicamente en un entramado de perfiles
cincados conformados en frío, constituyen uno de los usos con crecimiento y potencial más importante de la
construcción actual de viviendas.
La principal característica de este sistema constructivo es una estructura constituida por perfiles formados
en frío de acero galvanizado que son utilizados para la composición de paneles estructurales y no
estructurales, vigas secundarias, vigas de piso, cabios del techo y otros componentes

10. Por ser un sistema industrializado, posibilita una construcción en seco de gran rapidez de ejecución.
Gracias a estas características, el sistema Steel Framing también es conocido como Sistema Autoportante
de Construcción en Seco.
Steel Framing es una expresión Inglesa que significa Steel= acero , framing (deriva de frame) = estructura.
Para que el sistema cumpla con las funciones para el cual fue proyectado y construido es necesario que los
subsistemas estén correctamente interrelacionados y que los materiales utilizados sean los adecuados. Por
lo tanto, la selección de los materiales y de la mano de obra es esencial para la velocidad de construcción y
el desempeño del sistema. A pesar de ser considerada como una tecnología nueva, el origen del Steel
Framing se remota al inicio del sigloXIX. De hecho, históricamente se inicia con las casas construidas por
los colonizadores en el territorio norteamericano en esa época.

11. CONCLUSION
El Muroplac es una forma económica, segura, estética de convertir lugares primos en obras arquitectónicas
ya que este tipo de sistemas constructivos nos permiten tener a la mano lo necesario para poder habitar de
una forma rápida y sin tanto valor económico ya que gracias a este material de poli estireno podemos tener
una vivienda en muy poco tiempo.
Además de ser lo suficientemente rigida para soportar movimientos sísmicos, esto nos debe de dar una
gran satisfacción al poder estar viviendo en esta.
Otra cosa que es muy importante es que su construcción es muy fácil por medio de el mismo material ya
que se ancla con el piso o el techo dependiendo el diseño.
POR: GARCIA MARIN FAUSTO

12. CONCLUSION
En este trabajo se obtuvo un amplio conocimiento de diversos aspectos que uno debe de conocer en la
construcción y que por su importancia, tenemos de tener siempre presentes, para hacer el mejor trabajo con
el cliente
-La cimentación es la parte estructural del edificio, encargada de transmitir las cargas al terreno, el cual es
el único elemento que no podemos elegir, por lo que la cimentación la realizaremos en función del mismo.
Al mismo tiempo este no se encuentra todo a la misma profundidad por lo que eso será otro motivo que nos
influye en la decisión de la elección de la cimentación adecuada
- Materiales para la construcción, conociendo a profundidad y detalladamente sus conceptos, orígenes,
usos, procesos, mercado, etc. y todo esto nos permite conocer el material y sus propiedades y
características estéticas, comerciales y de calidad para poder utilizarlas como elementos constructivos de
una obra arquitectónica.
-Las cubiertas y las fachadas, son elementos arquitectónicos en cuyo proyecto la ingeniería estructural tiene
un papel importante. La importancia de la estructura como elemento modelador del aspecto exterior e
interior del edificio es con frecuencia aprovechado por el proyectista al configurarlo como uno de los
aspectos relevantes en la expresión formal del concepto arquitectónico.
-Hoy se tienen las bases para poder diseñar y construir estructuras de mampostería de muy buena calidad
que tengan un excelente desempeño estructural, principalmente ante solicitaciones sísmicas; esto se logra
por medio de los elementos de confinamiento, dalas y castillos, y del refuerzo horizontal. Pero con una
diferencia sustancial en su desempeño estructural, así como en la presencia de agrietamiento bajo
condiciones de servicio. Por otra parte la calidad de las piezas y el refuerzo horizontal son factores muy
importantes para lograr resistencias adecuadas con excelentes capacidades de deformación.
- Los acabados en la construcción son un punto muy importante en la obra ya que esta indicara la calidad
final que se le dará.
El conocer los estados superficiales y su normatividad nos permite crear piezas bajo norma que podrán
desempeñar un buen funcionamiento, ya que como estas piezas por lo general van acopladas a otras y la
mayoría de las veces están en constantes esfuerzos, cualquier deformidad o error en su creación provocará
una falla en el sistema al que se acopló. Es por eso que es muy importante tener información sobre los
acabados superficiales y la normatividad de la misma.
POR: ORDOÑEZ PALACIOS AIDA LIZBETH

13. CONCLUSION
La industria de la construcción ha evolucionado desde que el hombre tuvo la necesidad de un resguardo
para su seguridad, y así se hizo de necesidades propias en lugares remotos, como el abastecerse de agua
y comida dándose entonces la formación de aldeas, pueblos y ahora grandes ciudades; sus conocimientos
fueron avanzando y con esto el desarrollo de diferentes técnicas de construcción, ayudando así, a la
creación de sistemas constructivos que hasta nuestros días retomamos para nuestro beneficio en
cuestiones arquitectónicas.
Actualmente el proceso de construcción emplea sistemas constructivos basados en el aprovechamiento de
materiales ya conocidos desde la antigüedad. Una característica importante de los métodos constructivos
tradicionales, es que en cualquier zona de nuestro país los identificamos fácilmente a pesar de no
desarrollarnos en el ambiente de la construcción.
El hecho de que sigamos empleando métodos de construcción similares aplicados ya desde hace miles de
años, es que pues se considera que estas construcciones serán “para toda la vida”, por lo que el usuario se
siente identificado y opta por emplear elementos como acero de refuerzo, yeso, cemento, tabique rojo
recocido, etc. para garantizar una seguridad estructural y resistencia a la obra; como en las edificaciones
posteriores.
Actualmente el campo de la construcción ha evolucionado de manera trascendental, gracias a ello, ahora
podemos sustituir cierto tipo de materiales o técnicas constructivas que son de igual manera eficientes,
confiables y duraderas; y así hacer que la arquitectura de nuestros días tenga un toque de vanguardia,
buscando la funcionalidad del espacio, confort y estética.
El tiempo en el que vivimos ya no es el mismo, vivimos en un constante cambio. Día con día aparecen
nuevos materiales que nos hacen poder crear dentro de la arquitectura elementos que marcaran nuestra
época y a nosotros mismos, nos dan identidad con nuestro ambiente y contexto urbano y nos recuerda
constantemente hacia dónde vamos y que consecuencias atraeremos con nosotros en un futuro no muy
lejano.
El implemento de materiales sustentables, amigables con el ambiente; el aprovechamiento de fuentes de
energías renovables, nos da la pauta para decir que actualmente “mas es menos”, ya no podemos
compararnos con las grandes ciudades antiguas y sus sistemas de construcción, ya que nuestras
necesidades son varias y totalmente diferentes.
Claro que como todo sistema debe de estar regido por varias cuestiones que lo ayuden a ser eficaz,
nosotros nos basamos dentro de nuestro campo en la observación, pruebas y estudios que nos ayudan a
generar soluciones óptimas para cualquier edificación, resistencia, calidad de materiales y tipo de estos;
depende en absoluto del lugar de construcción sus propiedades físicas y ambientales.
Este trabajo nos da muestra de todo ello, la utilización del bambú, muros, diferente tipos de paneles; ya la
utilización de elementos prefabricados, diferentes tipos de cemento, cimentaciones, elementos para
diferentes para losas, acabados, etc.; nos ayudan a ampliar nuestro panorama dentro de cuestiones
arquitectónicas ya que ahora conocemos varios elementos que nos ayudaran a proyectar nuestro trabajo
dentro de la industria de la construcción con resultados más económicos, de mayor calidad, ligeros,
construidos con mayor productividad, velocidad y eficiencia, siendo así más competentes dentro de nuestro
campo laboral.
POR: FLORES DIAZ ADRIANA
