CAMPOS ELECTROMAGNÉTICOS
TEMA 9
FUERZAS MAGNÉTICAS, MATERIALES
E INDUCTANCIA
Ingeniería Eléctrica – Electrónica y de Comunicaciones
Prof. Máximo Domínguez
Ciclo Nov 2009 – Ene 2010
Santo Domingo, RD
TABLA DE CONTENIDO
1. FUERZAS DEBIDAS A CAMPOS MAGNÉTICOS
2. MATERIALES MAGNÉTICOS
3. MAGNETIZACIÓN Y PERMEABILIDAD
4. CONDICIONES DE FRONTERA MAGNÉTICAS
5. RESUMEN ECUACIONES CIRCUITOS RESISTIVOS Y MAGNÉTICOS
6. ENERGÍA POTENCIAL
7. INDUCTANCIA E INDUCTANCIA MUTUA
FUERZAS DEBIDAS A CAMPOS MAGNÉTICOS
Preliminar
La fuerza que ejerce un campo magnético sobre partículas cargadas se
relaciona con dispositivos eléctricos, tales como: amperímetros, voltímetros,
galvanómetros, ciclotrones, plasmas, motores y generadores magneto-
hidrodinámicos, entre otros.
Y ahora, a comprenderla …
1
Fuerzas debida a Campos Magnéticos
La fuerza debida a campos magnéticos puede experimentarse en al menos tres
formas, estas son:
1.Partícula cargada en movimiento en un campo.
2.Elemento de corriente en un campo B externo.
3.Entre dos elementos de corriente.
FUERZAS DEBIDAS A CAMPOS
MAGNÉTICOS (CONT.)
1. Fuerza sobre una partícula cargada
De la definición de Fuerza Eléctrica,
recordamos que:
Se ha comprobado que la fuerza
magnética experimentada por una carga
Q en movimiento con una velocidad v
en un campo magnético B es:
De manera que Fm es perpendicular a v y
a B. En resumen, Fe es independiente de
la velocidad de la carga y puede realizar
trabajo sobre ésta última, y alterar su
energía cinética. Fm es lo contrario.
2
En el caso de una carga Q en
movimiento en presencia de
campos, eléctrico y magnético, la
fuerza total sobre la carga es:
BvF ×= Qm
( )BvEF
BvEFFF
×+=
×+=+=
Q
QQme
Fuerza de Lorentz→ relaciona F
mecánica y F eléctrica
( )BvE
v
F ×+== Q
dt
d
m
EF Qe =
3
D9.1
Una carga puntual Q = 18 nC tiene
una velocidad de 5x106 m/s en la
dirección av=0.60ax+0.75ay+0.30az.
Calcular la magnitud de la fuerza que
ejerce el campo sobre la carga :
a.B=-3ax+4ay+6az mT
b.E=-3ax+4ay+6az kV/m
c.B y E actuando en conjunto.
Ejercicio para realizar en
el salón.
Respuestas:
a)660 μN
b)140 μN
c)670 μN
FUERZAS DEBIDAS A CAMPOS
MAGNÉTICOS (CONT.)
FUERZAS DEBIDAS A CAMPOS
MAGNÉTICOS (CONT.)
2. Fuerza sobre un elemento de corriente
La fuerza diferencial ejercida sobre un elemento diferencial de carga, se expresa:
Oportunamente recordamos:
Con esta combinación de ecuaciones, obtenemos:
Alternativamente,
4
BvF ×= dQd m
dvdSId JKL
vJ
==
= vρ Densidad Corriente de Convección
Relación Elementos de Corriente
vvL dQdvId == vρ
dQvdQ
dtdt
dQ
I ===
L
LL
d
dd
FUERZAS DEBIDAS A CAMPOS
MAGNÉTICOS (CONT.)
2. Fuerza sobre un elemento de corriente (Cont.)
Debido a que un elemento de corriente de convección dQv es equivalente a un
elemento de corriente de conducción, la fuerza sobre un elemento de corriente
en un campo magnético B se encuentra a partir de:
En un campo magnético uniforme, se verifica que:
La magnitud de la fuerza se expresa:
Conclusión: El campo magnético B es la fuerza por unidad de elemento de
corriente.
5
BLF ×= Idd m
∫ ∫ ∫ ×=×=×=
L S v
m dvdSId BJBKBLF En estas ecuaciones, el campo B es
externo al elemento de corriente IdL.
BLF ×= Im
θsinBILFm =
6
D9.2
El campo B=-2ax+3ay+4az mT está presente en el
espacio libre. Encontrar el vector fuerza que se ejerce
sobre un segmento de alambre recto por el que
circulan 12A en la dirección aAB, dados A(1,1,1) y:
a.B(2,1,1)
b.B(3,5,6)
Ejercicio para realizar en
el salón.
Respuestas:
a)-48ay+36az mN
b)12ax-216ay+168az mN
FUERZAS DEBIDAS A CAMPOS
MAGNÉTICOS (CONT.)
FUERZAS DEBIDAS A CAMPOS
MAGNÉTICOS (CONT.)
3. Fuerza entre dos elementos de corriente
Consideremos los elementos de corriente I1dL1 e I2dL2. De acuerdo con la Ley de
Biot-Savart, ambos elementos de corriente producen campos magnéticos. Por
tanto, la fuerza sobre el primer elemento de corriente debida al campo dB2 será:
Pero según la Ley de Biot-Savart,
En consecuencia,
A partir de esta ecuación, la fuerza F1
sobre la espira de corriente1 debida a
la espira de corriente 2 será:
7
( ) 2111 ddIdd BLF ×=
2
21
R220
2
4π
dIμ
d 21
R
aL
B
×
=
( )
( )
2
21
R22110
1
4π
dIdIμ
dd 21
R
aLL
F
××
=
( )
∫ ∫
××
=
1 2
21
2
21
R21210
1
dd
4π
IIμ
L L
R
aLL
F
8
D9.4
Dos elementos diferenciales de corriente, I1∆L1=3x10-6
ay
A.m en P1(1,0,0) e I2∆L2=3x10-6
(-0.5ax+0.4ay+0.3az) A.m
en P2(2,2,2), están ubicados en el espacio libre. Encontrar
el vector fuerza que se ejerce sobre:
a.I2∆L2 por I1∆L1.
b.I1∆L1 por I2∆L2.
Ejercicio para realizar en el
salón.
Respuestas:
a)(-1.333ax+0.333ay-2.67az)10-20
N
b)(4.67ax+0.667az)10-20
N
FUERZAS DEBIDAS A CAMPOS
MAGNÉTICOS (CONT.)
9
MATERIALES MAGNÉTICOS
Leer en casa Sección 9.5 sobre
materiales magnéticos:
Diamagnéticos
Paramagnéticos
Ferromagnéticos
Antiferromagnéticos
Ferrimagnéticos
Superparamagnéticos
¿Material de Examen? … → No
Preliminar
Las cargas que se relacionan con los
electrones orbitales, con el espín del
electrón y con el espín del núcleo se
conoce como Cargas Ligadas.
La corriente que producen las
cargas ligadas se denomina
corriente ligada o corriente
amperiana.
Una corriente ligada Ib que circula a
lo largo de una trayectoria que
encierra un diferencial de área dS,
establece un momento dipolar m,
esto es:
m=IbdS [A.m2
]
10
MAGNETIZACIÓN Y PERMEABILIDAD
Magnetización
Si existen n dipolos magnéticos por
unidad de volumen, el momento
dipolar total corresponde a la suma
vectorial, o sea:
Y se define la magnetización M
como el momento dipolar
magnético por unidad de volumen,
esto es:
[A/m]
∑=
=
vnΔ
1i
iTotal mm
∑=
→
=
vnΔ
1i
i
0Δv Δv
1
lim mM
Magnetización (Cont.)
Considerando un pequeño volumen
∆v, se tiene:
Sustituyendo los términos que
definen el momento dipolar, se
tiene:
Por tanto,
De la Ley Circuital de Ampere, la
corriente expresada como función
de ITotal es:
11
MAGNETIZACIÓN Y PERMEABILIDAD (CONT.)
LSLS dddvddnIdI bb ⋅=⋅=
Esta expresión es válida si ocurre un
efecto de alineamiento en los dipolos
magnéticos cuando se aplica un
campo magnético.
LM ddIb ⋅=
∫ ⋅= LM dIb
∫ ⋅= L
B
d
μ
I
0
T
Magnetización (Cont.)
Adicionalmente, expresamos que:
IT = Ib + I
Despejando la corriente libre y
sustituyendo las otras dos, se
verifica que:
Por tanto,
12
MAGNETIZACIÓN Y PERMEABILIDAD (CONT.)
Corriente Libre encerrada
por la trayectoria cerrada.
De las 3, ésta es la que aparece en las
Ecuaciones de Maxwell.
∫ ⋅





−= LM
B
d
μ
I
0
Esta expresión sigue siendo la Ley de Ampere
M
B
H −=
0μ
De esta ecuación, se deduce que la
magnetización M =0 en el espacio libre, o
sea : B=μ0H
Magnetización (Cont.)
Normalmente, la ecuación :
se expresa en la forma
Para las distintas densidades de corriente, se verifica que:
Y aplicando el Teorema de Stokes, se tiene:
13
MAGNETIZACIÓN Y PERMEABILIDAD (CONT.)
M
B
H −=
0μ
( )MHB += 0μ
∫∫∫ ⋅=⋅=⋅=
SSS
SJSJSJ dIdIdI TTbb
JHJ
B
JM =×∇=×∇=×∇ T
0
b
μ
Permeabilidad
B, H y M se pueden simplificar para medios lineales e isotrópicos, ya que:
Donde xm es la suceptibilidad magnética.
De manera que,
Donde, es la permeabilidad relativa, por tanto: ; y
14
MAGNETIZACIÓN Y PERMEABILIDAD (CONT.)
HM mx=
( ) ( )mm xx +=+= 100 HHHB µµ
mr x+=1µ rµµµ 0=
HB µ=
Condiciones de Frontera Magnéticas
Sean dos materiales isotrópicos,
homogéneos y lineales con
permeabilidades μ1 y μ2, como se
muestra en la figura:
15
CONDICIONES DE FRONTERA MAGNÉTICAS
Aplicando la Ley de Gauss a una
pequeña superficie cilíndrica, se
tiene:
de donde,
entonces,
también,
∫ =⋅
S
0dSB
12 NN BB =
1
2
1
2 NN HH
µ
µ
=
1
2
1
1
2
1
2
1
22 N
m
m
NmN M
x
x
HxM
µ
µ
µ
µ
==
La componente normal
de B es continua, y H
es discontinua por el
cociente (μ1/μ2).
Condiciones de Frontera Magnéticas
(Cont.)
Si ahora aplicamos la Ley Circuital de
Ampere,
en una trayectoria cerrada en un plano
normal a la superficie de frontera.
Tomando el recorrido a favor de las
manecillas del reloj [y despreciando la
altura], se verifica que:
también,
16
CONDICIONES DE FRONTERA
MAGNÉTICAS (CONT.)
Por otro lado,
NTT
NTT
KHH
LKLHLH
=−
∆=∆−∆
21
21
N
TT
K
BB
=−
2
2
1
1
µµ
NmT
m
m
T KxM
x
x
M 21
1
2
2 −=
Recuerde que K es una corriente superficial cuya
componente normal al plano se denota por KN.
∫ ⋅= LH dI
HM mx=
17
D9.8
Sea la permitividad de 5 μH/m en la región A
donde x<0 y de 20 μH/m en la región B donde x>0.
Si existe una densidad de corriente superficial
K=150ay -200az A/m en x=0 y si HA= 300ax-
400ay+500az A/m, encontrar:
a.| HTA|
b.|HNA|
c.|HTB|
d.|HNB|
Ejercicio para realizar en
el salón.
Respuestas:
a)640 A/m
b)300 A/m
c)695 A/m
d)75 A/m
CONDICIONES DE FRONTERA
MAGNÉTICAS (CONT.)
18
RESUMEN ECUACIONES CIRCUITOS
RESISTIVOS Y MAGNÉTICOS
CIRCUITO RESISTIVO CIRCUITO MAGNÉTICO
V−∇=E ( )0Vm =−∇= JH
Potencial electrostático
y su relación con el
campo eléctrico.
Potencial magnético
escalar y su relación con
el campo magnético.
∫ ⋅−=
A
B
AB dV LE
Diferencia de Potencial
Eléctrico.
∫ ⋅−=
A
B
ABm, dV LH
Diferencia de Potencial
Magnético (fmm).
19
RESUMEN ECUACIONES CIRCUITOS
RESISTIVOS Y MAGNÉTICOS (CONT.)
CIRCUITO RESISTIVO CIRCUITO MAGNÉTICO
∫ ⋅=
S
dI SJ
Corriente Total Flujo Magnético Total
EJ σ=Ley de Ohm en forma
puntual para campo
eléctrico.
Ley de Ohm en forma
uniforme en circuitos
eléctricos.
Ley de Ohm en forma
puntual para campo
magnético.
Ley de Ohm en forma
uniforme en circuitos
magnéticos.
∫ ⋅=Φ
S
dSB
IRV =
HB µ=
ℜ= ΦVm
20
RESUMEN ECUACIONES CIRCUITOS
RESISTIVOS Y MAGNÉTICOS (CONT.)
CIRCUITO RESISTIVO CIRCUITO MAGNÉTICO
σS
d
R =
Resistencia Total
(Caso Uniforme)
Reluctancia
(Caso Uniforme)
∫ ⋅= LE dfem
S
d
µ
=ℜ
Voltaje Trayectoria
cerrada
∫ ⋅= LH dI
Corriente Trayectoria
cerrada. En una bobina
de N vueltas, el término
de la izquierda es NI.
21
Notas:
1.Las ecuaciones presentadas en la
tabla resumen aplican en materiales
isotrópicos, homogéneos y lineales.
2.Las ecuaciones correspondientes al
circuito magnético no aplican en
materiales ferromagnéticos.
RESUMEN ECUACIONES CIRCUITOS
RESISTIVOS Y MAGNÉTICOS (CONT.)
22
Ejercicio
Considere un toroide de 300 vueltas
con núcleo de aire y sección
transversal igual a 12 cm2
, un radio
de 12 cm y una corriente en la
bobina de 5 A. Recuerde que el
campo magnético está presente
en el interior del toroide; determine
sabiendo que Vm = 1500
A.vueltas.
Solución
1. Suponiendo que el campo es
uniforme, se calcula la reluctancia
como se indica a continuación,
RESUMEN ECUACIONES CIRCUITOS
RESISTIVOS Y MAGNÉTICOS (CONT.)
φH
( )
( )( )
bWVueltasA /105.0
1012104
12.02
S
d
9
47
⋅×=ℜ
××
==ℜ −−
π
π
µ
Por tanto,
Como,
y como entonces,
b
b
W
WVueltasA
VueltasA
6
9
m
103
/.105.0
.1500V
Φ
×=Φ
×
=
ℜ
=
T3
4
6
105.2
1012
103
S
Φ
B −
−
×=
×
×
==
μ
B
H =
mVueltasA /.44.1989
104
102.5
H 7-
-3
=
×
×
=
π
23
Ejercicio (Cont.)
Considere un toroide de 300 vueltas
con núcleo de aire y sección
transversal igual a 12 cm2
, un radio
de 12 cm y una corriente en la
bobina de 5 A. Recuerde que el
campo magnético está presente
en el interior del toroide; determine
sabiendo que Vm = 1500
A.vueltas.
Otra Solución
2. Otra forma sería aplicando la Ley
de Ampere, esto es:
RESUMEN ECUACIONES CIRCUITOS
RESISTIVOS Y MAGNÉTICOS (CONT.)
φH
mAH
H
r
NI
H
NIrH
/44.1989
12.02
5300
2
2
=
×
×
=
=
=
φ
φ
φ
φ
π
π
π
24
Energía Potencial
En el campo eléctrico, teníamos la
expresión:
En el campo magnético, se verifica
que:
Como , entonces :
ENERGÍA POTENCIAL
( )∫ ⋅=
v
E dv
2
1
W ED
( )∫ ⋅=
v
H dv
2
1
W HB
HB μ=
( ) ( ) ∫∫∫ 





=⋅=⋅=
vvv
H dv
μ2
1
dvμ
2
1
dv
2
1
W
2
2 B
HHB
25
Inductancia
La inductancia L del inductor de una sola espira es la razón del flujo magnético
Ф a través de la espira a la corriente I de la espira, esto es:
[Henrys, H]
El eslabonamiento de flujo NФ se define como el producto del número de vueltas
N y el flujo Ф que forma un eslabón. De manera que, si el inductor tiene N
vueltas, entonces :
En el caso uniforme se verifica,
INDUCTANCIA E INDUCTANCIA MUTUA
I
d
I
Φ
L
∫∫ ⋅
==
SB
I
dN
I
NΦ
L
∫∫ ⋅
==
SB
I
NBS
I
NΦ
L ==
πρ
µ
2
SN
L
2
=
26
Inductancia (Cont.)
Para un bobina toroidal de N vueltas, se tiene:
Y para un coaxial, la inductancia por unidad de longitud es, [H/m]
Desde el punto de vista energético,
Para un alambre largo recto de radio a y distribución de corriente uniforme, la
inductancia, la inductancia es,
INDUCTANCIA E INDUCTANCIA MUTUA (CONT.)
πρ2
SNμ
L
2
0
=
a
b
ln
2
dμ
L 0
π
=
( )∫ ⋅==
v
22
H
dv
I
1
I
2W
L JA
8π
μ
L =
27
Inductancia (Cont.)
La razón de voltaje generada en un circuito por la razón de cambio de corriente
en otro circuito se conoce como : Inductancia Mutua M,
También se expresa en términos de eslabonamiento de flujo, en la forma:
INDUCTANCIA E INDUCTANCIA MUTUA (CONT.)






=
dt
dI
V
M
2
1
1
122
2112
I
N
MM
Φ
==
28
D9.12
Calcular la autoinductancia de:
a.3.5 m de cable coaxial con a=0.8 mm y b=4mm,
relleno con un material en el que μr=50.
b.Una bobina toroidal de 500 vueltas, envuelta en
fibra de vidrio que tenga una sección transversal
cuadrada de 2.5 x 2.5 cm y radio interior de 2 cm.
c.Un solenoide que tenga 500 vueltas alrededor de
un núcleo cilíndrico de 2 cm de radio en el que
μr=50 para 0<ρ<0.5 cm y μr=1 para 0.5 < ρ<2 cm.
La longitud del solenoide es de 50 cm.
Ejercicio para realizar en
el salón.
Respuestas:
a)56.3 μH
b)1.01 mH
c)3.2 mH
INDUCTANCIA E INDUCTANCIA MUTUA (CONT.)
29

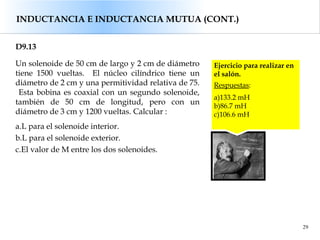

D9.13
Un solenoide de 50 cm de largo y 2 cm de diámetro
tiene 1500 vueltas. El núcleo cilíndrico tiene un
diámetro de 2 cm y una permitividad relativa de 75.
Esta bobina es coaxial con un segundo solenoide,
también de 50 cm de longitud, pero con un
diámetro de 3 cm y 1200 vueltas. Calcular :
a.L para el solenoide interior.
b.L para el solenoide exterior.
c.El valor de M entre los dos solenoides.
Ejercicio para realizar en
el salón.
Respuestas:
a)133.2 mH
b)86.7 mH
c)106.6 mH
INDUCTANCIA E INDUCTANCIA MUTUA (CONT.)
GRACIAS POR SU ATENCIÓNGRACIAS POR SU ATENCIÓN

Campos Electromagneticos - Tema 9

  • 1.
    CAMPOS ELECTROMAGNÉTICOS TEMA 9 FUERZASMAGNÉTICAS, MATERIALES E INDUCTANCIA Ingeniería Eléctrica – Electrónica y de Comunicaciones Prof. Máximo Domínguez Ciclo Nov 2009 – Ene 2010 Santo Domingo, RD
  • 2.
    TABLA DE CONTENIDO 1.FUERZAS DEBIDAS A CAMPOS MAGNÉTICOS 2. MATERIALES MAGNÉTICOS 3. MAGNETIZACIÓN Y PERMEABILIDAD 4. CONDICIONES DE FRONTERA MAGNÉTICAS 5. RESUMEN ECUACIONES CIRCUITOS RESISTIVOS Y MAGNÉTICOS 6. ENERGÍA POTENCIAL 7. INDUCTANCIA E INDUCTANCIA MUTUA
  • 3.
    FUERZAS DEBIDAS ACAMPOS MAGNÉTICOS Preliminar La fuerza que ejerce un campo magnético sobre partículas cargadas se relaciona con dispositivos eléctricos, tales como: amperímetros, voltímetros, galvanómetros, ciclotrones, plasmas, motores y generadores magneto- hidrodinámicos, entre otros. Y ahora, a comprenderla … 1 Fuerzas debida a Campos Magnéticos La fuerza debida a campos magnéticos puede experimentarse en al menos tres formas, estas son: 1.Partícula cargada en movimiento en un campo. 2.Elemento de corriente en un campo B externo. 3.Entre dos elementos de corriente.
  • 4.
    FUERZAS DEBIDAS ACAMPOS MAGNÉTICOS (CONT.) 1. Fuerza sobre una partícula cargada De la definición de Fuerza Eléctrica, recordamos que: Se ha comprobado que la fuerza magnética experimentada por una carga Q en movimiento con una velocidad v en un campo magnético B es: De manera que Fm es perpendicular a v y a B. En resumen, Fe es independiente de la velocidad de la carga y puede realizar trabajo sobre ésta última, y alterar su energía cinética. Fm es lo contrario. 2 En el caso de una carga Q en movimiento en presencia de campos, eléctrico y magnético, la fuerza total sobre la carga es: BvF ×= Qm ( )BvEF BvEFFF ×+= ×+=+= Q QQme Fuerza de Lorentz→ relaciona F mecánica y F eléctrica ( )BvE v F ×+== Q dt d m EF Qe =
  • 5.
    3 D9.1 Una carga puntualQ = 18 nC tiene una velocidad de 5x106 m/s en la dirección av=0.60ax+0.75ay+0.30az. Calcular la magnitud de la fuerza que ejerce el campo sobre la carga : a.B=-3ax+4ay+6az mT b.E=-3ax+4ay+6az kV/m c.B y E actuando en conjunto. Ejercicio para realizar en el salón. Respuestas: a)660 μN b)140 μN c)670 μN FUERZAS DEBIDAS A CAMPOS MAGNÉTICOS (CONT.)
  • 6.
    FUERZAS DEBIDAS ACAMPOS MAGNÉTICOS (CONT.) 2. Fuerza sobre un elemento de corriente La fuerza diferencial ejercida sobre un elemento diferencial de carga, se expresa: Oportunamente recordamos: Con esta combinación de ecuaciones, obtenemos: Alternativamente, 4 BvF ×= dQd m dvdSId JKL vJ == = vρ Densidad Corriente de Convección Relación Elementos de Corriente vvL dQdvId == vρ dQvdQ dtdt dQ I === L LL d dd
  • 7.
    FUERZAS DEBIDAS ACAMPOS MAGNÉTICOS (CONT.) 2. Fuerza sobre un elemento de corriente (Cont.) Debido a que un elemento de corriente de convección dQv es equivalente a un elemento de corriente de conducción, la fuerza sobre un elemento de corriente en un campo magnético B se encuentra a partir de: En un campo magnético uniforme, se verifica que: La magnitud de la fuerza se expresa: Conclusión: El campo magnético B es la fuerza por unidad de elemento de corriente. 5 BLF ×= Idd m ∫ ∫ ∫ ×=×=×= L S v m dvdSId BJBKBLF En estas ecuaciones, el campo B es externo al elemento de corriente IdL. BLF ×= Im θsinBILFm =
  • 8.
    6 D9.2 El campo B=-2ax+3ay+4azmT está presente en el espacio libre. Encontrar el vector fuerza que se ejerce sobre un segmento de alambre recto por el que circulan 12A en la dirección aAB, dados A(1,1,1) y: a.B(2,1,1) b.B(3,5,6) Ejercicio para realizar en el salón. Respuestas: a)-48ay+36az mN b)12ax-216ay+168az mN FUERZAS DEBIDAS A CAMPOS MAGNÉTICOS (CONT.)
  • 9.
    FUERZAS DEBIDAS ACAMPOS MAGNÉTICOS (CONT.) 3. Fuerza entre dos elementos de corriente Consideremos los elementos de corriente I1dL1 e I2dL2. De acuerdo con la Ley de Biot-Savart, ambos elementos de corriente producen campos magnéticos. Por tanto, la fuerza sobre el primer elemento de corriente debida al campo dB2 será: Pero según la Ley de Biot-Savart, En consecuencia, A partir de esta ecuación, la fuerza F1 sobre la espira de corriente1 debida a la espira de corriente 2 será: 7 ( ) 2111 ddIdd BLF ×= 2 21 R220 2 4π dIμ d 21 R aL B × = ( ) ( ) 2 21 R22110 1 4π dIdIμ dd 21 R aLL F ×× = ( ) ∫ ∫ ×× = 1 2 21 2 21 R21210 1 dd 4π IIμ L L R aLL F
  • 10.
    8 D9.4 Dos elementos diferencialesde corriente, I1∆L1=3x10-6 ay A.m en P1(1,0,0) e I2∆L2=3x10-6 (-0.5ax+0.4ay+0.3az) A.m en P2(2,2,2), están ubicados en el espacio libre. Encontrar el vector fuerza que se ejerce sobre: a.I2∆L2 por I1∆L1. b.I1∆L1 por I2∆L2. Ejercicio para realizar en el salón. Respuestas: a)(-1.333ax+0.333ay-2.67az)10-20 N b)(4.67ax+0.667az)10-20 N FUERZAS DEBIDAS A CAMPOS MAGNÉTICOS (CONT.)
  • 11.
    9 MATERIALES MAGNÉTICOS Leer encasa Sección 9.5 sobre materiales magnéticos: Diamagnéticos Paramagnéticos Ferromagnéticos Antiferromagnéticos Ferrimagnéticos Superparamagnéticos ¿Material de Examen? … → No
  • 12.
    Preliminar Las cargas quese relacionan con los electrones orbitales, con el espín del electrón y con el espín del núcleo se conoce como Cargas Ligadas. La corriente que producen las cargas ligadas se denomina corriente ligada o corriente amperiana. Una corriente ligada Ib que circula a lo largo de una trayectoria que encierra un diferencial de área dS, establece un momento dipolar m, esto es: m=IbdS [A.m2 ] 10 MAGNETIZACIÓN Y PERMEABILIDAD Magnetización Si existen n dipolos magnéticos por unidad de volumen, el momento dipolar total corresponde a la suma vectorial, o sea: Y se define la magnetización M como el momento dipolar magnético por unidad de volumen, esto es: [A/m] ∑= = vnΔ 1i iTotal mm ∑= → = vnΔ 1i i 0Δv Δv 1 lim mM
  • 13.
    Magnetización (Cont.) Considerando unpequeño volumen ∆v, se tiene: Sustituyendo los términos que definen el momento dipolar, se tiene: Por tanto, De la Ley Circuital de Ampere, la corriente expresada como función de ITotal es: 11 MAGNETIZACIÓN Y PERMEABILIDAD (CONT.) LSLS dddvddnIdI bb ⋅=⋅= Esta expresión es válida si ocurre un efecto de alineamiento en los dipolos magnéticos cuando se aplica un campo magnético. LM ddIb ⋅= ∫ ⋅= LM dIb ∫ ⋅= L B d μ I 0 T
  • 14.
    Magnetización (Cont.) Adicionalmente, expresamosque: IT = Ib + I Despejando la corriente libre y sustituyendo las otras dos, se verifica que: Por tanto, 12 MAGNETIZACIÓN Y PERMEABILIDAD (CONT.) Corriente Libre encerrada por la trayectoria cerrada. De las 3, ésta es la que aparece en las Ecuaciones de Maxwell. ∫ ⋅      −= LM B d μ I 0 Esta expresión sigue siendo la Ley de Ampere M B H −= 0μ De esta ecuación, se deduce que la magnetización M =0 en el espacio libre, o sea : B=μ0H
  • 15.
    Magnetización (Cont.) Normalmente, laecuación : se expresa en la forma Para las distintas densidades de corriente, se verifica que: Y aplicando el Teorema de Stokes, se tiene: 13 MAGNETIZACIÓN Y PERMEABILIDAD (CONT.) M B H −= 0μ ( )MHB += 0μ ∫∫∫ ⋅=⋅=⋅= SSS SJSJSJ dIdIdI TTbb JHJ B JM =×∇=×∇=×∇ T 0 b μ
  • 16.
    Permeabilidad B, H yM se pueden simplificar para medios lineales e isotrópicos, ya que: Donde xm es la suceptibilidad magnética. De manera que, Donde, es la permeabilidad relativa, por tanto: ; y 14 MAGNETIZACIÓN Y PERMEABILIDAD (CONT.) HM mx= ( ) ( )mm xx +=+= 100 HHHB µµ mr x+=1µ rµµµ 0= HB µ=
  • 17.
    Condiciones de FronteraMagnéticas Sean dos materiales isotrópicos, homogéneos y lineales con permeabilidades μ1 y μ2, como se muestra en la figura: 15 CONDICIONES DE FRONTERA MAGNÉTICAS Aplicando la Ley de Gauss a una pequeña superficie cilíndrica, se tiene: de donde, entonces, también, ∫ =⋅ S 0dSB 12 NN BB = 1 2 1 2 NN HH µ µ = 1 2 1 1 2 1 2 1 22 N m m NmN M x x HxM µ µ µ µ == La componente normal de B es continua, y H es discontinua por el cociente (μ1/μ2).
  • 18.
    Condiciones de FronteraMagnéticas (Cont.) Si ahora aplicamos la Ley Circuital de Ampere, en una trayectoria cerrada en un plano normal a la superficie de frontera. Tomando el recorrido a favor de las manecillas del reloj [y despreciando la altura], se verifica que: también, 16 CONDICIONES DE FRONTERA MAGNÉTICAS (CONT.) Por otro lado, NTT NTT KHH LKLHLH =− ∆=∆−∆ 21 21 N TT K BB =− 2 2 1 1 µµ NmT m m T KxM x x M 21 1 2 2 −= Recuerde que K es una corriente superficial cuya componente normal al plano se denota por KN. ∫ ⋅= LH dI HM mx=
  • 19.
    17 D9.8 Sea la permitividadde 5 μH/m en la región A donde x<0 y de 20 μH/m en la región B donde x>0. Si existe una densidad de corriente superficial K=150ay -200az A/m en x=0 y si HA= 300ax- 400ay+500az A/m, encontrar: a.| HTA| b.|HNA| c.|HTB| d.|HNB| Ejercicio para realizar en el salón. Respuestas: a)640 A/m b)300 A/m c)695 A/m d)75 A/m CONDICIONES DE FRONTERA MAGNÉTICAS (CONT.)
  • 20.
    18 RESUMEN ECUACIONES CIRCUITOS RESISTIVOSY MAGNÉTICOS CIRCUITO RESISTIVO CIRCUITO MAGNÉTICO V−∇=E ( )0Vm =−∇= JH Potencial electrostático y su relación con el campo eléctrico. Potencial magnético escalar y su relación con el campo magnético. ∫ ⋅−= A B AB dV LE Diferencia de Potencial Eléctrico. ∫ ⋅−= A B ABm, dV LH Diferencia de Potencial Magnético (fmm).
  • 21.
    19 RESUMEN ECUACIONES CIRCUITOS RESISTIVOSY MAGNÉTICOS (CONT.) CIRCUITO RESISTIVO CIRCUITO MAGNÉTICO ∫ ⋅= S dI SJ Corriente Total Flujo Magnético Total EJ σ=Ley de Ohm en forma puntual para campo eléctrico. Ley de Ohm en forma uniforme en circuitos eléctricos. Ley de Ohm en forma puntual para campo magnético. Ley de Ohm en forma uniforme en circuitos magnéticos. ∫ ⋅=Φ S dSB IRV = HB µ= ℜ= ΦVm
  • 22.
    20 RESUMEN ECUACIONES CIRCUITOS RESISTIVOSY MAGNÉTICOS (CONT.) CIRCUITO RESISTIVO CIRCUITO MAGNÉTICO σS d R = Resistencia Total (Caso Uniforme) Reluctancia (Caso Uniforme) ∫ ⋅= LE dfem S d µ =ℜ Voltaje Trayectoria cerrada ∫ ⋅= LH dI Corriente Trayectoria cerrada. En una bobina de N vueltas, el término de la izquierda es NI.
  • 23.
    21 Notas: 1.Las ecuaciones presentadasen la tabla resumen aplican en materiales isotrópicos, homogéneos y lineales. 2.Las ecuaciones correspondientes al circuito magnético no aplican en materiales ferromagnéticos. RESUMEN ECUACIONES CIRCUITOS RESISTIVOS Y MAGNÉTICOS (CONT.)
  • 24.
    22 Ejercicio Considere un toroidede 300 vueltas con núcleo de aire y sección transversal igual a 12 cm2 , un radio de 12 cm y una corriente en la bobina de 5 A. Recuerde que el campo magnético está presente en el interior del toroide; determine sabiendo que Vm = 1500 A.vueltas. Solución 1. Suponiendo que el campo es uniforme, se calcula la reluctancia como se indica a continuación, RESUMEN ECUACIONES CIRCUITOS RESISTIVOS Y MAGNÉTICOS (CONT.) φH ( ) ( )( ) bWVueltasA /105.0 1012104 12.02 S d 9 47 ⋅×=ℜ ×× ==ℜ −− π π µ Por tanto, Como, y como entonces, b b W WVueltasA VueltasA 6 9 m 103 /.105.0 .1500V Φ ×=Φ × = ℜ = T3 4 6 105.2 1012 103 S Φ B − − ×= × × == μ B H = mVueltasA /.44.1989 104 102.5 H 7- -3 = × × = π
  • 25.
    23 Ejercicio (Cont.) Considere untoroide de 300 vueltas con núcleo de aire y sección transversal igual a 12 cm2 , un radio de 12 cm y una corriente en la bobina de 5 A. Recuerde que el campo magnético está presente en el interior del toroide; determine sabiendo que Vm = 1500 A.vueltas. Otra Solución 2. Otra forma sería aplicando la Ley de Ampere, esto es: RESUMEN ECUACIONES CIRCUITOS RESISTIVOS Y MAGNÉTICOS (CONT.) φH mAH H r NI H NIrH /44.1989 12.02 5300 2 2 = × × = = = φ φ φ φ π π π
  • 26.
    24 Energía Potencial En elcampo eléctrico, teníamos la expresión: En el campo magnético, se verifica que: Como , entonces : ENERGÍA POTENCIAL ( )∫ ⋅= v E dv 2 1 W ED ( )∫ ⋅= v H dv 2 1 W HB HB μ= ( ) ( ) ∫∫∫       =⋅=⋅= vvv H dv μ2 1 dvμ 2 1 dv 2 1 W 2 2 B HHB
  • 27.
    25 Inductancia La inductancia Ldel inductor de una sola espira es la razón del flujo magnético Ф a través de la espira a la corriente I de la espira, esto es: [Henrys, H] El eslabonamiento de flujo NФ se define como el producto del número de vueltas N y el flujo Ф que forma un eslabón. De manera que, si el inductor tiene N vueltas, entonces : En el caso uniforme se verifica, INDUCTANCIA E INDUCTANCIA MUTUA I d I Φ L ∫∫ ⋅ == SB I dN I NΦ L ∫∫ ⋅ == SB I NBS I NΦ L == πρ µ 2 SN L 2 =
  • 28.
    26 Inductancia (Cont.) Para unbobina toroidal de N vueltas, se tiene: Y para un coaxial, la inductancia por unidad de longitud es, [H/m] Desde el punto de vista energético, Para un alambre largo recto de radio a y distribución de corriente uniforme, la inductancia, la inductancia es, INDUCTANCIA E INDUCTANCIA MUTUA (CONT.) πρ2 SNμ L 2 0 = a b ln 2 dμ L 0 π = ( )∫ ⋅== v 22 H dv I 1 I 2W L JA 8π μ L =
  • 29.
    27 Inductancia (Cont.) La razónde voltaje generada en un circuito por la razón de cambio de corriente en otro circuito se conoce como : Inductancia Mutua M, También se expresa en términos de eslabonamiento de flujo, en la forma: INDUCTANCIA E INDUCTANCIA MUTUA (CONT.)       = dt dI V M 2 1 1 122 2112 I N MM Φ ==
  • 30.
    28 D9.12 Calcular la autoinductanciade: a.3.5 m de cable coaxial con a=0.8 mm y b=4mm, relleno con un material en el que μr=50. b.Una bobina toroidal de 500 vueltas, envuelta en fibra de vidrio que tenga una sección transversal cuadrada de 2.5 x 2.5 cm y radio interior de 2 cm. c.Un solenoide que tenga 500 vueltas alrededor de un núcleo cilíndrico de 2 cm de radio en el que μr=50 para 0<ρ<0.5 cm y μr=1 para 0.5 < ρ<2 cm. La longitud del solenoide es de 50 cm. Ejercicio para realizar en el salón. Respuestas: a)56.3 μH b)1.01 mH c)3.2 mH INDUCTANCIA E INDUCTANCIA MUTUA (CONT.)
  • 31.
    29 D9.13 Un solenoide de50 cm de largo y 2 cm de diámetro tiene 1500 vueltas. El núcleo cilíndrico tiene un diámetro de 2 cm y una permitividad relativa de 75. Esta bobina es coaxial con un segundo solenoide, también de 50 cm de longitud, pero con un diámetro de 3 cm y 1200 vueltas. Calcular : a.L para el solenoide interior. b.L para el solenoide exterior. c.El valor de M entre los dos solenoides. Ejercicio para realizar en el salón. Respuestas: a)133.2 mH b)86.7 mH c)106.6 mH INDUCTANCIA E INDUCTANCIA MUTUA (CONT.)
  • 32.
    GRACIAS POR SUATENCIÓNGRACIAS POR SU ATENCIÓN
