1. PROFESOR: ELOY JACINTO ROBLES
ALUMNA : ERENDIRA MARTÍNEZ PEÑA
PERSPECTIVA DEL PRIMER GRUPO

2.  Identifica los objetos que vas a dibujar (de los objetos que se encuentran a tu alrededor,
escoge dos que tengan partes curvas).
 Toma las medidas con relación a la dirección de los tres ejes (alto X, ancho Y, profundo Z), de
acuerdo con la posición correcta y los puntos significativos, que son los que permitirán su
construcción (acotación en cm).
 Calcula las coordenadas de esos puntos significativos.
 Traza un prisma cuadrangular de acuerdo a las proporciones y ángulos que se determinan para
cada subsistema, con escalímetro y escuadras donde ajusten perfectamente los objetos a
representar, como si fuera una caja transparente que los contiene.
 Con relación a las caras y al volumen del prisma, localiza la posición de los puntos
significativos auxiliándote de las coordenadas.
 Dibuja dentro del prisma y, usándolo como referencia, haz un boceto a mano alzada con el fin
de visualizar su correcta representación y adecuación en el subsistema.
 Dibuja la lámina en albanene con instrumentos. Incluye las descritas tanto en la perspectiva
isométrica como en la militar. Finalmente, traza con instrumentos en albanene el objeto sin
errores y con acotaciones. A continuación, revisa algunos ejemplos de cada uno de estos tipos
de perspectiva.
◦ 2 isométricos
◦ 2 militares
◦ 2 caballeras con oblicua de 30º
◦ 2 caballeras con oblicua de 45º
◦ 2 caballeras con oblicua de 60º
◦ 2 dimétricas
◦ 2 trimétricas

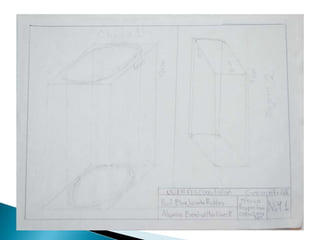

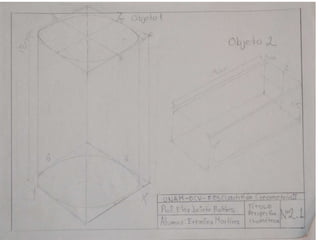

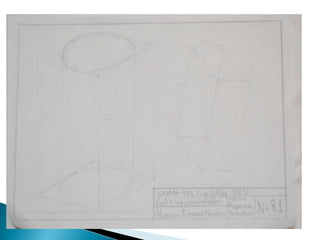

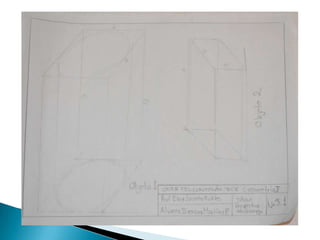

3.  A continuación las láminas en
sucio…

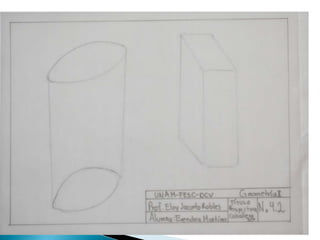

12.  Ahora las mismas pero ya terminadas, en
limpio…
