1. Compilaciones Dibujo Tecnico Angela María Herrera Viteri PERSPECTIVA AXONOMETRICA

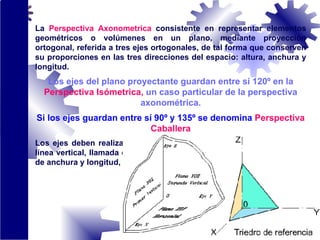

2. La Perspectiva Axonometrica consistente en representar elementos geométricos o volúmenes en un plano, mediante proyección ortogonal, referida a tres ejes ortogonales, de tal forma que conserven su proporciones en las tres direcciones del espacio: altura, anchura y longitud. Los ejes del plano proyectante guardan entre sí 120º en la Perspectiva Isómetrica , un caso particular de la perspectiva axonométrica. Si los ejes guardan entre sí 90º y 135º se denomina Perspectiva Caballera Los ejes deben realizarse con escuadra y cartabón. Marcaremos una línea vertical, llamada eje vertical y posteriormente los otros dos ejes, de anchura y longitud, con el ángulo que deseemos

3. Proyecciones previas de un Punto Son las Proyecciones ortogonales de un punto del espacio sobre los tres planos de referencia

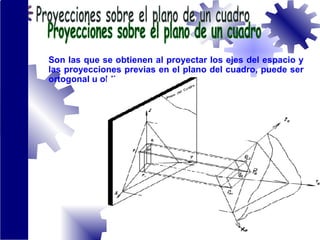

4. Proyecciones sobre el plano de un cuadro Son las que se obtienen al proyectar los ejes del espacio y las proyecciones previas en el plano del cuadro, puede ser ortogonal u oblicua.

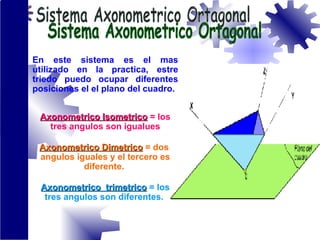

5. Sistema Axonometrico Ortagonal En este sistema es el mas utilizado en la practica, estre triedo puedo ocupar diferentes posiciones el el plano del cuadro. Axonometrico Isometrico = los tres angulos son igualues Axonometrico Dimetrico = dos angulos iguales y el tercero es diferente. Axonometrico trimetrico = los tres angulos son diferentes.

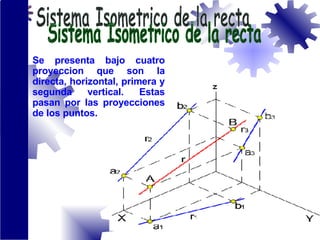

6. Sistema Isometrico de la recta Se presenta bajo cuatro proyeccion que son la directa, horizontal, primera y segunda vertical. Estas pasan por las proyecciones de los puntos.

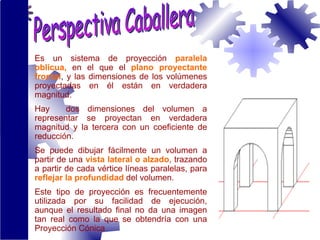

7. E s un sistema de proyección paralela oblicua, en el que el plano proyectante frontal , y las dimensiones de los volúmenes proyectadas en él están en verdadera magnitud. Hay dos dimensiones del volumen a representar se proyectan en verdadera magnitud y la tercera con un coeficiente de reducción. Se puede dibujar fácilmente un volumen a partir de una vista lateral o alzado , trazando a partir de cada vértice líneas paralelas, para reflejar la profundidad del volumen. Este tipo de proyección es frecuentemente utilizada por su facilidad de ejecución, aunque el resultado final no da una imagen tan real como la que se obtendría con una Proyección Cónica Perspectiva Caballera
