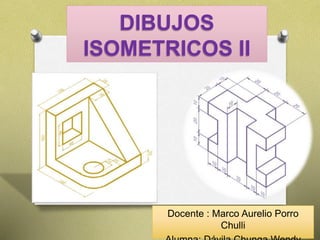

1. DIBUJOS
ISOMETRICOS II
Docente : Marco Aurelio Porro
Chulli

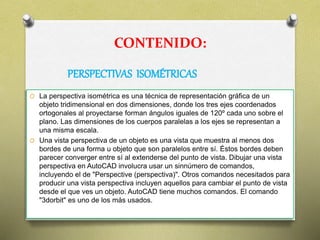

2. CONTENIDO:
O La perspectiva isométrica es una técnica de representación gráfica de un
objeto tridimensional en dos dimensiones, donde los tres ejes coordenados
ortogonales al proyectarse forman ángulos iguales de 120º cada uno sobre el
plano. Las dimensiones de los cuerpos paralelas a los ejes se representan a
una misma escala.
O Una vista perspectiva de un objeto es una vista que muestra al menos dos
bordes de una forma u objeto que son paralelos entre sí. Éstos bordes deben
parecer converger entre sí al extenderse del punto de vista. Dibujar una vista
perspectiva en AutoCAD involucra usar un sinnúmero de comandos,
incluyendo el de "Perspective (perspectiva)". Otros comandos necesitados para
producir una vista perspectiva incluyen aquellos para cambiar el punto de vista
desde el que ves un objeto. AutoCAD tiene muchos comandos. El comando
"3dorbit" es uno de los más usados.
PERSPECTIVAS ISOMÉTRICAS

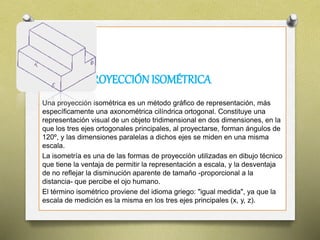

3. PROYECCIÓNISOMÉTRICA
Una proyección isométrica es un método gráfico de representación, más
específicamente una axonométrica cilíndrica ortogonal. Constituye una
representación visual de un objeto tridimensional en dos dimensiones, en la
que los tres ejes ortogonales principales, al proyectarse, forman ángulos de
120º, y las dimensiones paralelas a dichos ejes se miden en una misma
escala.
La isometría es una de las formas de proyección utilizadas en dibujo técnico
que tiene la ventaja de permitir la representación a escala, y la desventaja
de no reflejar la disminución aparente de tamaño -proporcional a la
distancia- que percibe el ojo humano.
El término isométrico proviene del idioma griego: "igual medida", ya que la
escala de medición es la misma en los tres ejes principales (x, y, z).

4. VISTAS (SUPERIOR, DERECHA E
IZQUIERDA)
Estas vistas reciben las siguientes denominaciones:
O Vistas normalizadas de un objeto
O Vista A: Vista de frente o alzado
O Vista B: Vista superior o planta
O Vista C: Vista derecha o lateral derecha
O Vista D: Vista izquierda o lateral izquierda
O Vista E: Vista inferior
O Vista F: Vista posterior
Posiciones relativas de las vistas
Para la disposición de las diferentes vistas sobre el papel, se pueden utilizar
dos variantes de proyección ortogonal de la misma importancia:
El método de proyección del primer diedro, también denominado Europeo
(antiguamente, método E)
El método de proyección del tercer diedro, también denominado Americano
(antiguamente, método A)

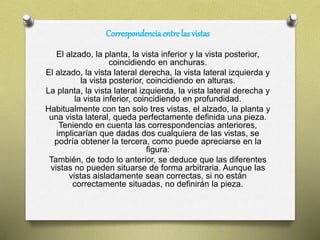

5. Correspondenciaentre las vistas
El alzado, la planta, la vista inferior y la vista posterior,
coincidiendo en anchuras.
El alzado, la vista lateral derecha, la vista lateral izquierda y
la vista posterior, coincidiendo en alturas.
La planta, la vista lateral izquierda, la vista lateral derecha y
la vista inferior, coincidiendo en profundidad.
Habitualmente con tan solo tres vistas, el alzado, la planta y
una vista lateral, queda perfectamente definida una pieza.
Teniendo en cuenta las correspondencias anteriores,
implicarían que dadas dos cualquiera de las vistas, se
podría obtener la tercera, como puede apreciarse en la
figura:
También, de todo lo anterior, se deduce que las diferentes
vistas no pueden situarse de forma arbitraria. Aunque las
vistas aisladamente sean correctas, si no están
correctamente situadas, no definirán la pieza.

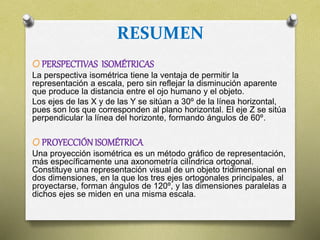

6. RESUMEN
O PERSPECTIVAS ISOMÉTRICAS
La perspectiva isométrica tiene la ventaja de permitir la
representación a escala, pero sin reflejar la disminución aparente
que produce la distancia entre el ojo humano y el objeto.
Los ejes de las X y de las Y se sitúan a 30º de la línea horizontal,
pues son los que corresponden al plano horizontal. El eje Z se sitúa
perpendicular la línea del horizonte, formando ángulos de 60º.
O PROYECCIÓNISOMÉTRICA
Una proyección isométrica es un método gráfico de representación,
más específicamente una axonometría cilíndrica ortogonal.
Constituye una representación visual de un objeto tridimensional en
dos dimensiones, en la que los tres ejes ortogonales principales, al
proyectarse, forman ángulos de 120º, y las dimensiones paralelas a
dichos ejes se miden en una misma escala.

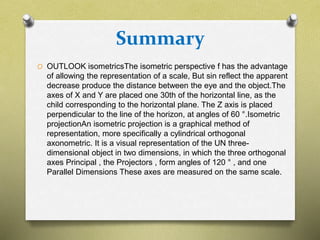

7. Summary
O OUTLOOK isometricsThe isometric perspective f has the advantage
of allowing the representation of a scale, But sin reflect the apparent
decrease produce the distance between the eye and the object.The
axes of X and Y are placed one 30th of the horizontal line, as the
child corresponding to the horizontal plane. The Z axis is placed
perpendicular to the line of the horizon, at angles of 60 °.Isometric
projectionAn isometric projection is a graphical method of
representation, more specifically a cylindrical orthogonal
axonometric. It is a visual representation of the UN three-
dimensional object in two dimensions, in which the three orthogonal
axes Principal , the Projectors , form angles of 120 ° , and one
Parallel Dimensions These axes are measured on the same scale.

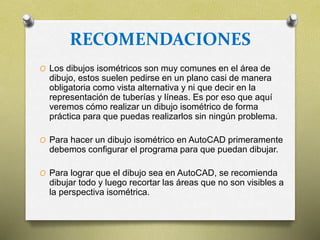

8. RECOMENDACIONES
O Los dibujos isométricos son muy comunes en el área de
dibujo, estos suelen pedirse en un plano casi de manera
obligatoria como vista alternativa y ni que decir en la
representación de tuberías y líneas. Es por eso que aquí
veremos cómo realizar un dibujo isométrico de forma
práctica para que puedas realizarlos sin ningún problema.
O Para hacer un dibujo isométrico en AutoCAD primeramente
debemos configurar el programa para que puedan dibujar.
O Para lograr que el dibujo sea en AutoCAD, se recomienda
dibujar todo y luego recortar las áreas que no son visibles a
la perspectiva isométrica.

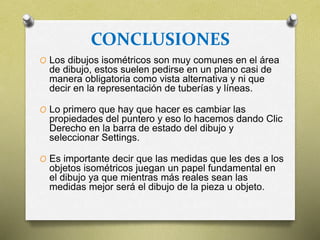

9. CONCLUSIONES
O Los dibujos isométricos son muy comunes en el área
de dibujo, estos suelen pedirse en un plano casi de
manera obligatoria como vista alternativa y ni que
decir en la representación de tuberías y líneas.
O Lo primero que hay que hacer es cambiar las
propiedades del puntero y eso lo hacemos dando Clic
Derecho en la barra de estado del dibujo y
seleccionar Settings.
O Es importante decir que las medidas que les des a los
objetos isométricos juegan un papel fundamental en
el dibujo ya que mientras más reales sean las
medidas mejor será el dibujo de la pieza u objeto.

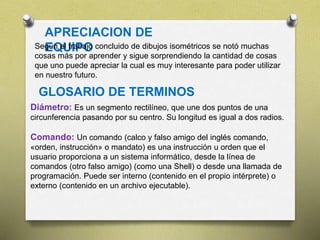

10. APRECIACION DE
EQUIPOSegún el trabajo concluido de dibujos isométricos se notó muchas
cosas más por aprender y sigue sorprendiendo la cantidad de cosas
que uno puede apreciar la cual es muy interesante para poder utilizar
en nuestro futuro.
GLOSARIO DE TERMINOS
Diámetro: Es un segmento rectilíneo, que une dos puntos de una
circunferencia pasando por su centro. Su longitud es igual a dos radios.
Comando: Un comando (calco y falso amigo del inglés comando,
«orden, instrucción» o mandato) es una instrucción u orden que el
usuario proporciona a un sistema informático, desde la línea de
comandos (otro falso amigo) (como una Shell) o desde una llamada de
programación. Puede ser interno (contenido en el propio intérprete) o
externo (contenido en un archivo ejecutable).

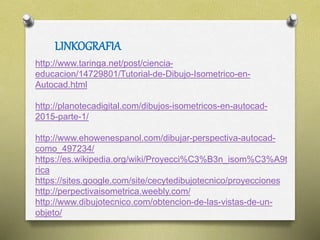

11. LINKOGRAFIA
http://www.taringa.net/post/ciencia-
educacion/14729801/Tutorial-de-Dibujo-Isometrico-en-
Autocad.html
http://planotecadigital.com/dibujos-isometricos-en-autocad-
2015-parte-1/
http://www.ehowenespanol.com/dibujar-perspectiva-autocad-
como_497234/
https://es.wikipedia.org/wiki/Proyecci%C3%B3n_isom%C3%A9t
rica
https://sites.google.com/site/cecytedibujotecnico/proyecciones
http://perpectivaisometrica.weebly.com/
http://www.dibujotecnico.com/obtencion-de-las-vistas-de-un-
objeto/
