El Phaeno Science Center, diseñado por Zaha Hadid y construido entre 1999 y 2005 en Wolfsburgo, Alemania, es un espacio urbano innovador que mezcla exhibición y conexión entre áreas de la ciudad. Con una superficie de 27,000 m2, la estructura se eleva 8 metros del suelo y está formada por cúpulas de concreto y vidrio, creando un nuevo espacio urbano permeable. Su diseño incluye iluminación arquitectónica que guía a los visitantes y espacios flexibles que fomentan la interacción y el evento.

1. Construido en:
1999-2005
en Wolfsburg, Alemania
27000 m²:
9000 m² de salas de
exhibicion, y 15000m ² de
estacionamiento subterraneo
PHAENO SCIENCE CENTER
Arquitecta: Zaha
Hadid

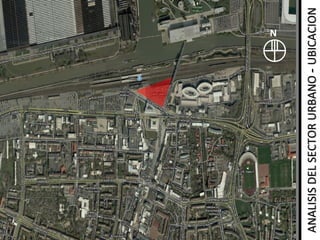

2. ANALISIS DEL SECTOR URBANO - UBICACION
N

3. 4. Complejo de
ventas Autostadt
2. Puente
Peatonal
5. Vieja Fabrica
Volkswagen
3. Canal Mitteland
6. Estacion de
Trenes
Visuales y
conexiones
ANALISIS DEL SECTOR URBANO - ENTORNO
1. Phaeno
Science Center

4. función de
"costura" entre las
dos zonas de la
ciudad
un espacio urbano con
un objeto encima, según
Zaha Hadid
el modo en que se integra en el contexto de la
ciudad, es marcado por el paso de un curso
de agua y por una vía de tren
IMPACTO PEATONAL
separado del suelo por conos de
hormigón que forman una planta baja
permeable, creando un nuevo espacio
urbano

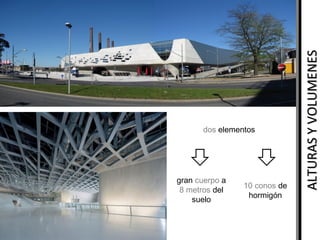

5. gran cuerpo a
8 metros del
suelo
10 conos de
hormigón

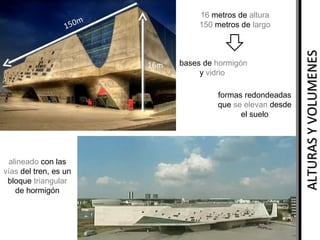

ALTURAS Y VOLUMENES
dos elementos

6. bases de hormigón
y vidrio
formas redondeadas
que se elevan desde
el suelo
alineado con las
vías del tren, es un
bloque triangular
de hormigón
ALTURAS Y VOLUMENES
16 metros de altura
150 metros de largo

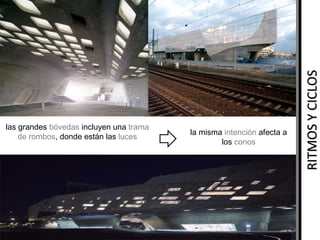

7. la misma intención afecta a
los conos
RITMOS Y CICLOS
las grandes bóvedas incluyen una trama
de rombos, donde están las luces

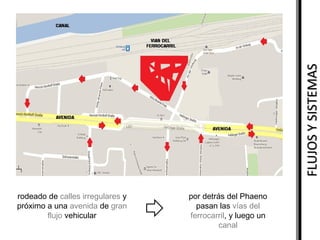

8. FLUJOS Y SISTEMAS
rodeado de calles irregulares y
próximo a una avenida de gran
flujo vehicular
por detrás del Phaeno
pasan las vías del
ferrocarril, y luego un
canal

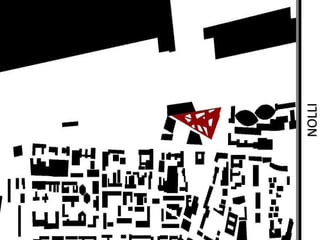

9. NOLLI

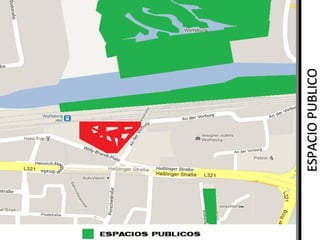

10. ESPACIO PUBLICO

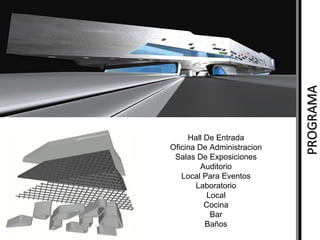

11. PROGRAMA
Hall De Entrada
Oficina De Administracion
Salas De Exposiciones
Auditorio
Local Para Eventos
Laboratorio
Local
Cocina
Bar
Baños

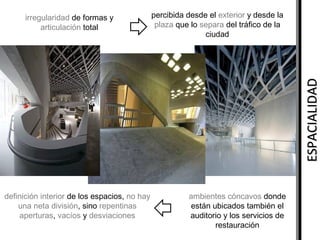

12. percibida desde el exterior y desde la
plaza que lo separa del tráfico de la
ciudad
ESPACIALIDAD
irregularidad de formas y
articulación total
definición interior de los espacios, no hay
una neta división, sino repentinas
aperturas, vacíos y desviaciones
ambientes cóncavos donde
están ubicados también el
auditorio y los servicios de
restauración

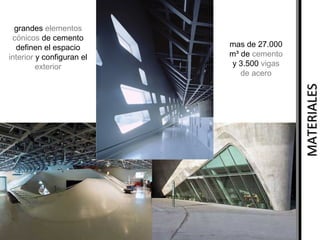

13. mas de 27.000
m³ de cemento
y 3.500 vigas
de acero
MATERIALES
grandes elementos
cónicos de cemento
definen el espacio
interior y configuran el
exterior

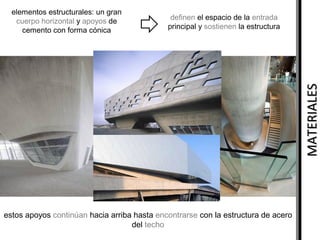

14. definen el espacio de la entrada
principal y sostienen la estructura
MATERIALES
elementos estructurales: un gran
cuerpo horizontal y apoyos de
cemento con forma cónica
estos apoyos continúan hacia arriba hasta encontrarse con la estructura de acero
del techo

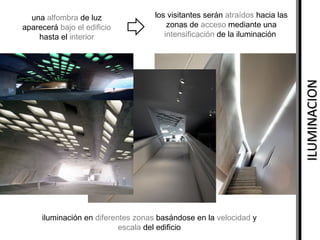

15. los visitantes serán atraídos hacia las
zonas de acceso mediante una
intensificación de la iluminación
ILUMINACION
una alfombra de luz
aparecerá bajo el edificio
hasta el interior
iluminación en diferentes zonas basándose en la velocidad y
escala del edificio

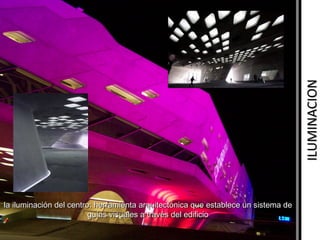

16. ILUMINACION
la iluminación del centro: herramienta arquitectónica que establece un sistema de
guías visuales a través del edificio

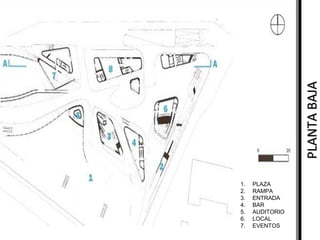

17. PLANTA BAJA
1.
2.
3.
4.
5.
6.
7.
PLAZA
RAMPA
ENTRADA
BAR
AUDITORIO
LOCAL
EVENTOS

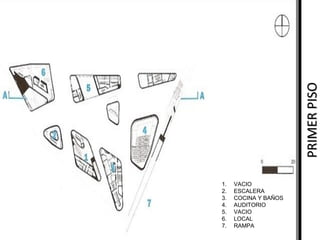

18. PRIMER PISO
1.
2.
3.
4.
5.
6.
7.
VACIO
ESCALERA
COCINA Y BAÑOS
AUDITORIO
VACIO
LOCAL
RAMPA

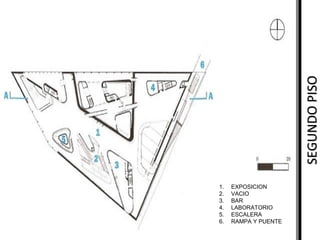

19. SEGUNDO PISO
1.
2.
3.
4.
5.
6.
EXPOSICION
VACIO
BAR
LABORATORIO
ESCALERA
RAMPA Y PUENTE

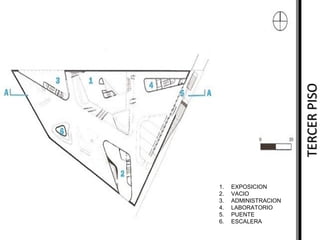

20. TERCER PISO
1.
2.
3.
4.
5.
6.
EXPOSICION
VACIO
ADMINISTRACION
LABORATORIO
PUENTE
ESCALERA

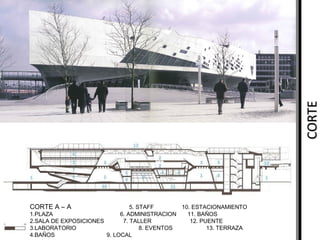

21. CORTE
CORTE A – A
5. STAFF
10. ESTACIONAMIENTO
1.PLAZA
6. ADMINISTRACION
11. BAÑOS
2.SALA DE EXPOSICIONES
7. TALLER
12. PUENTE
3.LABORATORIO
8. EVENTOS
13. TERRAZA
4.BAÑOS
9. LOCAL
