Pip huarijuyo 1

PIP:
“INSTALACIÓN DEL SERVICIO DE AGUA DEL SISTEMA DE RIEGO TECNIFICADO HUARIJUYO EN
EL DISTRITO DE PICHACANI – LARAQUERI, PROVINCIA Y REGIÓN PUNO”
GOBIERNO REGIONALPUNO | PRORRIDRE 1
ESTUDIO A NIVEL DE PERFIL:
“INSTALACIÓN DEL SERVICIO DE AGUA DEL SISTEMA DE RIEGO
TECNIFICADO HUARIJUYO EN EL DISTRITO DE PICHACANI - LARAQUERI,
PROVINCIA Y REGIÓN PUNO”
ÍNDICE
1. RESUMEN EJECUTIVO.................................................................................................3
A. Nombre del PIP ...........................................................................................................................................................3
B. Objetivos y alternativas de solución del PIP .......................................................................................................3
C. Balance oferta y demanda de los bienes y servicios del PIP............................................................................4
D. Análisis técnico del PIP .............................................................................................................................................4
E. Costos del PIP ............................................................................................................................................................27
F. Beneficios del PIP......................................................................................................................................................28
G. Resultados de la evaluación social del PIP .........................................................................................................29
H. Sostenibilidad del PIP ..............................................................................................................................................29
I. Impacto ambiental ....................................................................................................................................................29
J. Organización y gestión.............................................................................................................................................30

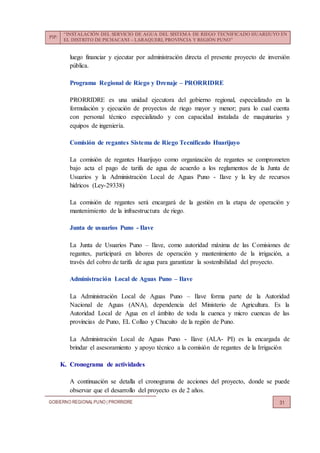

K. Cronograma de actividades....................................................................................................................................31
L. Marco lógico ...............................................................................................................................................................32

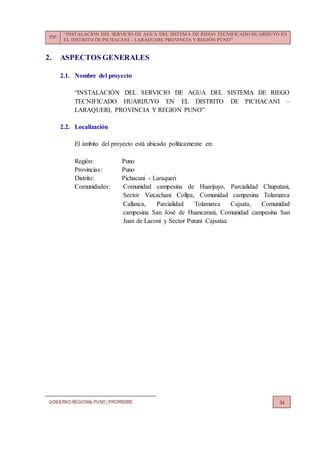

2. ASPECTOS GENERALES ........................................................................................... 34
2.1. Nombre del proyecto................................................................................................................................................34
2.2. Localización................................................................................................................................................................34
2.3. Unidad formuladora y la unidad ejecutora .......................................................................................................36
2.3.1. Unidad Formuladora (UF) .................................................................................................................................36
2.3.2. Unidad Ejecutora (UE) ........................................................................................................................................36
2.4. Participación de los involucrados .........................................................................................................................37
2.4.1. Los beneficiarios del proyecto ...........................................................................................................................37
2.4.2. Junta de Usuarios Puno – Ilave.........................................................................................................................37
2.4.3. Administración Local de Agua Puno – Ilave .................................................................................................38
2.4.4. Municipalidad Distrital de Pichacani – Laraqueri ......................................................................................38
2.4.5. Gobierno Regional Puno.....................................................................................................................................39
2.5. Marco de referencia .................................................................................................................................................41
2.5.1. Principales antecedentes del proyecto .............................................................................................................41
2.5.2. Lineamiento de Política Nacional del Ministerio de Agricultura ............................................................41

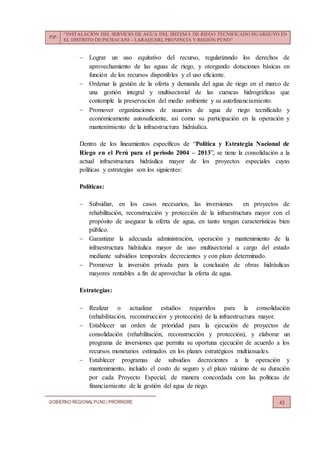

2.5.3. Lineamiento de Política y Estrategia Nacional de Riego en el Perú........................................................41
2.5.4. Lineamientos de Política del Gobierno Regional Puno ..............................................................................44
2.5.5. Lineamientos de política institucional .............................................................................................................44
2.5.6. Base legal.................................................................................................................................................................45
3. IDENTIFICACIÓN........................................................................................................ 47
3.1. Diagnóstico de la situación actual.........................................................................................................................47
3.1.1. Diagnóstico del área de influencia y área de estudio ...................................................................................47
3.1.2. Diagnóstico de la actividad agropecuaria.......................................................................................................70
3.2. Definición del problema y sus causas ..................................................................................................................98
3.2.1. Definición del problema ......................................................................................................................................99
3.2.2. Causas del problema ............................................................................................................................................99

PIP:
3.2.3. Efectos del problema..........................................................................................................................................100

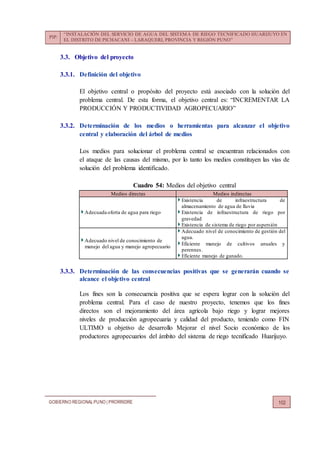

3.3. Objetivo del proyecto.............................................................................................................................................102
3.3.1. Definición del objetivo .......................................................................................................................................102
3.3.2. Determinación de los medios o herramientas para alcanzar el objetivo central y elaboración del
árbol de medios ....................................................................................................................................................................102
3.3.3. Determinación de las consecuencias positivas que se generarán cuando se alcance el objetivo
central ..................................................................................................................................................................................102
3.4. Alternativas de solución ........................................................................................................................................106

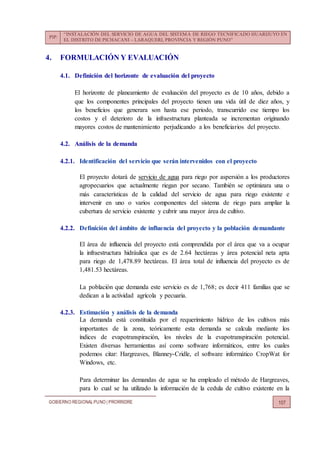

4. FORMULACIÓN Y EVALUACIÓN.........................................................................107
4.1. Definición del horizonte de evaluación del proyecto .....................................................................................107
4.2. Análisis de la demanda ..........................................................................................................................................107
4.2.1. Identificación del servicio que serán intervenidos con el proyecto .......................................................107
4.2.2. Definición del ámbito de influencia del proyecto y la población demandante ...................................107
4.2.3. Estimación y análisis de la demanda .............................................................................................................107
4.2.4. Análisis de tendencia de utilización del servicio público ..........................................................................111
4.2.5. Proyección de la demanda ................................................................................................................................111
4.3. Análisis de la oferta ................................................................................................................................................112
4.3.1. Caudal disponible en la fuente ........................................................................................................................112
4.3.2. Optimización de la oferta..................................................................................................................................112
4.3.3. Proyección de la oferta ......................................................................................................................................112
4.4. Balance oferta demanda........................................................................................................................................113
4.5. Análisis técnico de las alternativas de solución...............................................................................................114
4.5.1. Alternativa 1: .......................................................................................................................................................115
4.5.2. Alternativa 2.........................................................................................................................................................136
4.6. Costos a precios de mercado ................................................................................................................................138
4.7. Evaluación social .....................................................................................................................................................146
4.8. Análisis de sensibilidad..........................................................................................................................................153
4.9. Análisis de sostenibilidad ......................................................................................................................................156
4.9.1. Arreglos institucionales .....................................................................................................................................156

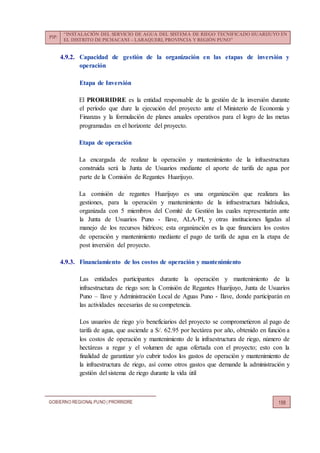

4.9.2. Capacidad de gestión de la organización en las etapas de inversión y operación .............................158
4.9.3. Financiamiento de los costos de operación y mantenimiento .................................................................158
4.9.4. Uso de los bienes y servicios por parte de los beneficiarios .....................................................................159
4.9.5. Los probables conflictos ....................................................................................................................................159
4.10. Impacto ambiental ..................................................................................................................................................159
4.10.1. Identificación de dimensiones ambientales ..................................................................................................159

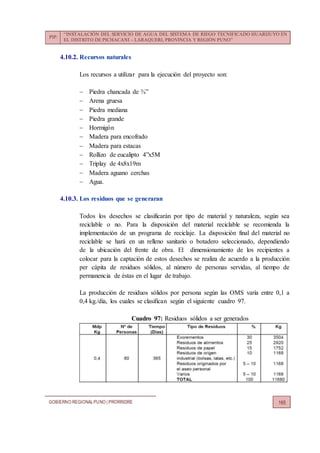

4.10.2. Recursos naturales..............................................................................................................................................165
4.10.3. Los residuos que se generaran.........................................................................................................................165
4.10.4. Medidas de mitigación ......................................................................................................................................168
4.10.5. Actividades de cierre o abandono...................................................................................................................175
4.11. Selección de alternativas .......................................................................................................................................177
4.12. Cronograma de actividades..................................................................................................................................177
4.13. Organización y gestión...........................................................................................................................................178
4.14. Matriz de marco lógico para la alternativa seleccionada.............................................................................179
5. CONCLUSIONES ........................................................................................................181
6. RECOMENDACIONES .............................................................................................. 183
7. ANEXOS .......................................................................................................................184

PIP:

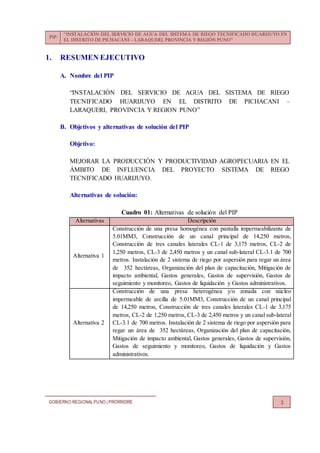

1. RESUMEN EJECUTIVO
A. Nombre del PIP
TECNIFICADO HUARIJUYO EN EL DISTRITO DE PICHACANI –
LARAQUERI, PROVINCIA Y REGION PUNO”
B. Objetivos y alternativas de solución del PIP
Objetivo:
MEJORAR LA PRODUCCIÓN Y PRODUCTIVIDAD AGROPECUARIA EN EL
ÁMBITO DE INFLUENCIA DEL PROYECTO SISTEMA DE RIEGO
TECNIFICADO HUARIJUYO.
Alternativas de solución:
Cuadro 01: Alternativas de solución del PIP
Alternativas Descripción
Alternativa 1
Construcción de una presa homogénea con pantalla impermeabilizante de
5.01MM3, Construcción de un canal principal de 14,250 metros,
Construcción de tres canales laterales CL-1 de 3,175 metros, CL-2 de
1,250 metros, CL-3 de 2,450 metros y un canal sub-lateral CL-3.1 de 700
metros. Instalación de 2 sistema de riego por aspersión para regar un área
de 352 hectáreas, Organización del plan de capacitación, Mitigación de
impacto ambiental, Gastos generales, Gastos de supervisión, Gastos de
seguimiento y monitoreo, Gastos de liquidación y Gastos administrativos.
Alternativa 2
Construcción de una presa heterogénea y/o zonada con núcleo
impermeable de arcilla de 5.01MM3, Construcción de un canal principal
de 14,250 metros, Construcción de tres canales laterales CL-1 de 3,175
metros, CL-2 de 1,250 metros, CL-3 de 2,450 metros y un canal sub-lateral
CL-3.1 de 700 metros. Instalación de 2 sistema de riego por aspersión para
regar un área de 352 hectáreas, Organización del plan de capacitación,
Mitigación de impacto ambiental, Gastos generales, Gastos de supervisión,
Gastos de seguimiento y monitoreo, Gastos de liquidación y Gastos
administrativos.

PIP:

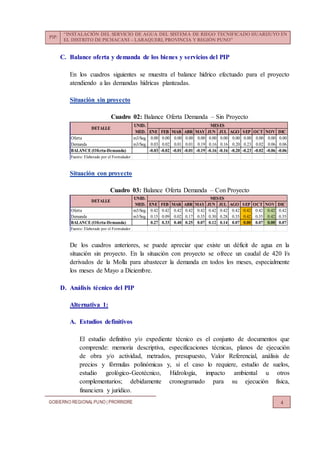

C. Balance oferta y demanda de los bienes y servicios del PIP
En los cuadros siguientes se muestra el balance hídrico efectuado para el proyecto
atendiendo a las demandas hídricas planteadas.
Situación sin proyecto
Cuadro 02: Balance Oferta Demanda – Sin Proyecto
Situación con proyecto
Cuadro 03: Balance Oferta Demanda – Con Proyecto
De los cuadros anteriores, se puede apreciar que existe un déficit de agua en la
situación sin proyecto. En la situación con proyecto se ofrece un caudal de 420 l/s
derivados de la Molla para abastecer la demanda en todos los meses, especialmente
los meses de Mayo a Diciembre.
D. Análisis técnico del PIP
Alternativa 1:
A. Estudios definitivos
El estudio definitivo y/o expediente técnico es el conjunto de documentos que
comprende: memoria descriptiva, especificaciones técnicas, planos de ejecución
de obra y/o actividad, metrados, presupuesto, Valor Referencial, análisis de
precios y fórmulas polinómicas y, si el caso lo requiere, estudio de suelos,
estudio geológico-Geotécnico, Hidrología, impacto ambiental u otros
complementarios; debidamente cronogramado para su ejecución física,
financiera y jurídico.
UNID.
MED. ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Oferta m3/Seg. 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
Demanda m3/Seg. 0.03 0.02 0.01 0.01 0.19 0.16 0.16 0.20 0.23 0.02 0.06 0.06
BALANCE(Oferta-Demanda) -0.03 -0.02 -0.01 -0.01 -0.19 -0.16 -0.16 -0.20 -0.23 -0.02 -0.06 -0.06
Fuente: Elaborado por el Formulador
DETALLE
MESES
UNID.
Oferta m3/Seg. 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42
Demanda m3/Seg. 0.15 0.09 0.02 0.17 0.35 0.30 0.28 0.35 0.42 0.35 0.42 0.35
BALANCE (Oferta-Demanda) 0.27 0.33 0.40 0.25 0.07 0.12 0.14 0.07 0.00 0.07 0.00 0.07
DETALLE
MESES

PIP:
El estudio definitivo y/o elaboración de expedientes técnicos de las diferentes
metas de obras y actividades que contempla el proyecto, se realizará según el
horizonte de ejecución del proyecto de cada año; tal como se mencionan a
continuación:
Expediente técnico de estudios definitivos
Expediente técnico de construcción de presa Molla
Expediente técnico de instalación de sistema de riego por aspersión
Expediente técnico del programa de capacitación
Expediente técnico de Medidas de Mitigación de Impacto Ambiental.
Expediente técnico de Gastos Administrativos del Proyecto
B. Construcción de la presa Molla
La presa proyectada es de característica estacional puesto que almacenara el
recurso hídrico en el periodo de lluvia (Diciembre - Marzo) para ser usado en
época de estiaje. La capacidad de almacenamiento de la Presa Molla es de 5.01
MM3 (Millones de Metros Cúbicos) de los cuales el Volumen Útil es de 4.59
MM3 por lo que tiene un volumen muerto de 0.42 MM3, el espejo de agua en su
nivel máximo extraordinario (NAME) es de 42.98 ha. El rango útil de niveles es
18m con una profundidad de excavación de limpieza de 2.00 m y una
profundidad de rajo de 10.0m
La presa está alimentada a través de la cuenca propia del rio Molla con un área
de drenaje total de 73.73 Km2.
El tipo de presa de esta alternativa es Homogénea con pantalla
impermeabilizante aguas arriba. La pantalla impermeabilizante está conformada
por un manto de geomembrana protegida por mantos de geotextil, la misma que
es protegida con una cama de arena seguida de un pedraplen con gaviones. Para
la cimentación de la misma se plantea Inyecciones de Consolidación e
Impermeabilización a lo largo de su Eje en especial en los estribos. La longitud
de la corona es de 187.95 m. la Altura efectiva de la presa es de 25m de altura
con un bordo libre y libre bordo mínimo de 3.00 y 2.00m respectivamente. La

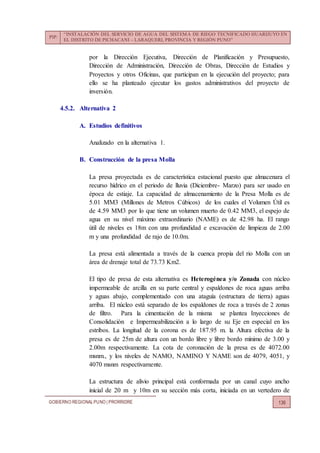

cota de coronación de la presa es de 4072.00 msnm., y los niveles de NAMO,
NAMINO Y NAME son de 4079, 4051, y 4070 msnm respectivamente.

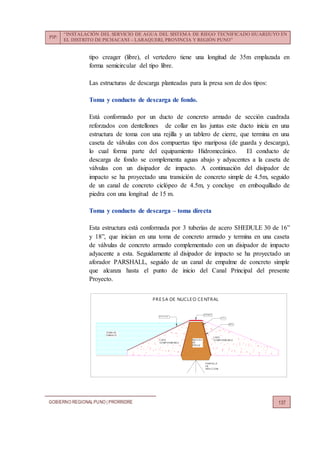

La estructura de alivio principal está conformada por un canal cuyo ancho inicial
de 20 m y 10m en su sección más corta, iniciada en un vertedero de tipo creager

PIP:

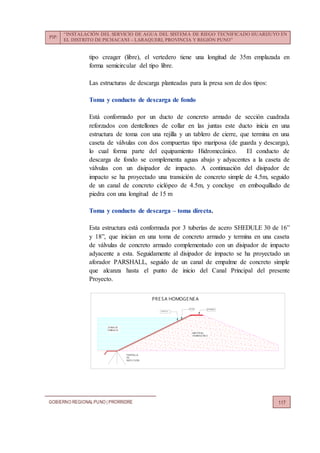

(libre), el vertedero tiene una longitud de 35m emplazada en forma semicircular
del tipo libre.
Las estructuras de descarga planteadas para la presa son de dos tipos:
Toma y conducto de descarga de fondo
Está conformado por un ducto de concreto armado de sección cuadrada
reforzados con dentellones de collar en las juntas este ducto inicia en una
estructura de toma con una rejilla y un tablero de cierre, que termina en una
caseta de válvulas con dos compuertas tipo mariposa (de guarda y descarga), lo
cual forma parte del equipamiento Hidromecánico. El conducto de descarga de
fondo se complementa aguas abajo y adyacentes a la caseta de válvulas con un
disipador de impacto. A continuación del disipador de impacto se ha proyectado
una transición de concreto simple de 4.5m, seguido de un canal de concreto
ciclópeo de 4.5m , y concluye en emboquillado de piedra con una longitud de 15
m
Toma y conducto de descarga – toma directa.
Esta estructura está conformada por 3 tuberías de acero SHEDULE 30 de 16” y
18”, que inician en una toma de concreto armado y termina en una caseta de
válvulas de concreto armado complementado con un disipador de impacto
adyacente a esta. Seguidamente al disipador de impacto se ha proyectado un
aforador PARSHALL, seguido de un canal de empalme de concreto simple que
alcanza hasta el punto de inicio del Canal Principal del presente Proyecto.
MATE RIAL
HOMOGE NE O
PANTALLA
ZONA DE
E MBALSE
FILTRO
PANTALLA
DE
INYE CCION
AFIRMADO
PRE SA HOMOGENEA

PIP:
C. Construcción del canal principal (CP)
Con respecto al canal principal del módulo de riego Huarijuyo, el trazo de estos
canales se verifica la dominancia de la mayor magnitud de superficie apta para
riego, abasteciendo de agua a través de canales laterales.
Topográficamente los trazos están ubicados en partes elevadas, de tal forma que
permitan una distribución adecuada con buena carga hidráulica y altura necesaria
para alcanzar a las áreas de riego.
Aspectos generales de diseño
En el módulo de riego, el canal principal tiene una longitud de 14.25 km. de
canal en concreto, sección trapezoidal, con capacidad de conducción de 0.420
m3/s, el cual sigue el trazo en ladera.
El canal principal, en el módulo será revestido en su totalidad, con la finalidad de
disminuir las considerables pérdidas de agua por filtración que se presentan si
estos no se revistieran; además, se reduce el coeficiente de rugosidad,
permitiendo a su vez una mayor protección de los taludes.
Por lo general, el diseño de las estructuras hidráulicas está en función a las
condiciones físicas a las cuales deben adaptarse. Los diseños estandarizados o
tipificados, han sido contemplados en aquellos casos que, por su magnitud y
adaptabilidad, ello resulta permisible.
Secciones típicas del canal principal:
Sección Tipo I:

PIP:

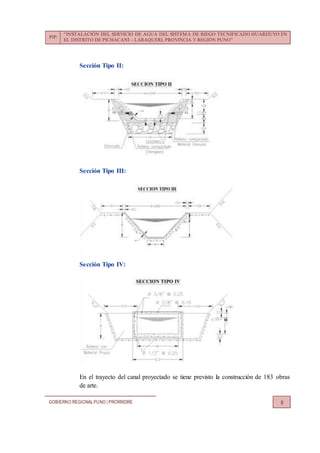

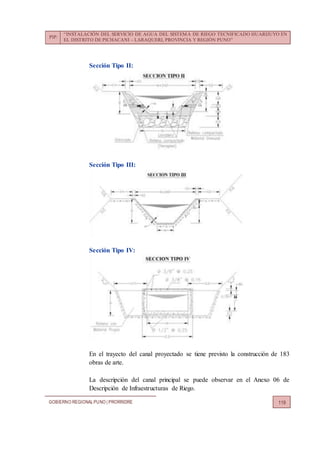

Sección Tipo II:
Sección Tipo III:
Sección Tipo IV:
En el trayecto del canal proyectado se tiene previsto la construcción de 183 obras
de arte.

PIP:
La descripción del canal principal y obras de arte se puede observar en el Anexo
06: Descripción de Infraestructuras de Riego.

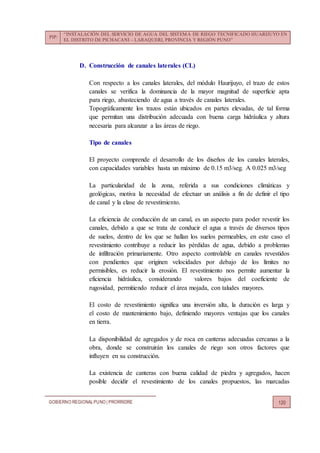

D. Construcción de canales laterales (CL)
Con respecto a los canales laterales, del módulo Haurijuyo, el trazo de estos
canales se verifica la dominancia de la mayor magnitud de superficie apta para
riego, abasteciendo de agua a través de canales laterales.
Topográficamente los trazos están ubicados en partes elevadas, de tal forma que
permitan una distribución adecuada con buena carga hidráulica y altura necesaria
para alcanzar a las áreas de riego.
Tipo de canales
El proyecto comprende el desarrollo de los diseños de los canales laterales, con
capacidades variables hasta un máximo de 0.15 m3/seg. A 0.025 m3/seg
La particularidad de la zona, referida a sus condiciones climáticas y geológicas,
motiva la necesidad de efectuar un análisis a fin de definir el tipo de canal y la
clase de revestimiento.
La eficiencia de conducción de un canal, es un aspecto para poder revestir los
canales, debido a que se trata de conducir el agua a través de diversos tipos de
suelos, dentro de los que se hallan los suelos permeables, en este caso el
revestimiento contribuye a reducir las pérdidas de agua, debido a problemas de
infiltración primariamente. Otro aspecto controlable en canales revestidos con
pendientes que originen velocidades por debajo de los límites no permisibles, es
reducir la erosión. El revestimiento nos permite aumentar la eficiencia
hidráulica, considerando valores bajos del coeficiente de rugosidad, permitiendo
reducir el área mojada, con taludes mayores.
El costo de revestimiento significa una inversión alta, la duración es larga y el
costo de mantenimiento bajo, definiendo mayores ventajas que los canales en
tierra.
La disponibilidad de agregados y de roca en canteras adecuadas cercanas a la
obra, donde se construirán los canales de riego son otros factores que influyen en
su construcción.

PIP:

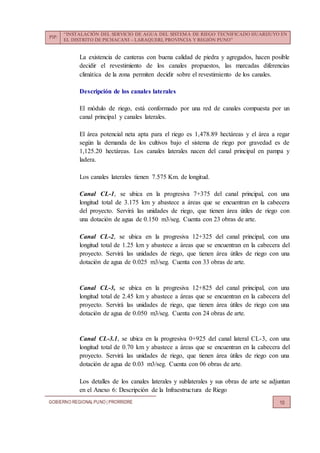

La existencia de canteras con buena calidad de piedra y agregados, hacen posible
decidir el revestimiento de los canales propuestos, las marcadas diferencias
climática de la zona permiten decidir sobre el revestimiento de los canales.
Descripción de los canales laterales
El módulo de riego, está conformado por una red de canales compuesta por un
canal principal y canales laterales.
El área potencial neta apta para el riego es 1,478.89 hectáreas y el área a regar
según la demanda de los cultivos bajo el sistema de riego por gravedad es de
1,125.20 hectáreas. Los canales laterales nacen del canal principal en pampa y
ladera.
Los canales laterales tienen 7.575 Km. de longitud.
Canal CL-1, se ubica en la progresiva 7+375 del canal principal, con una
longitud total de 3.175 km y abastece a áreas que se encuentran en la cabecera
del proyecto. Servirá las unidades de riego, que tienen área útiles de riego con
una dotación de agua de 0.150 m3/seg. Cuenta con 23 obras de arte.
longitud total de 1.25 km y abastece a áreas que se encuentran en la cabecera del
proyecto. Servirá las unidades de riego, que tienen área útiles de riego con una
dotación de agua de 0.025 m3/seg. Cuenta con 33 obras de arte.
Canal CL-3.1, se ubica en la progresiva 0+925 del canal lateral CL-3, con una
Los detalles de los canales laterales y sublaterales y sus obras de arte se adjuntan
en el Anexo 6: Descripción de la Infraestructura de Riego

PIP:

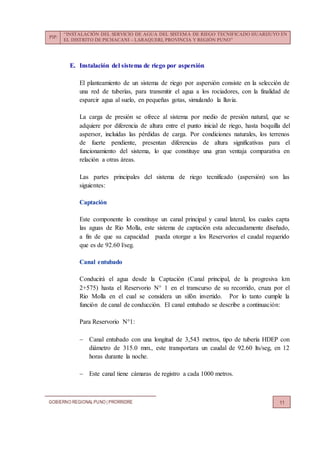

E. Instalación del sistema de riego por aspersión
El planteamiento de un sistema de riego por aspersión consiste en la selección de
una red de tuberías, para transmitir el agua a los rociadores, con la finalidad de
esparcir agua al suelo, en pequeñas gotas, simulando la lluvia.
La carga de presión se ofrece al sistema por medio de presión natural, que se
adquiere por diferencia de altura entre el punto inicial de riego, hasta boquilla del
aspersor, incluidas las pérdidas de carga. Por condiciones naturales, los terrenos
de fuerte pendiente, presentan diferencias de altura significativas para el
funcionamiento del sistema, lo que constituye una gran ventaja comparativa en
relación a otras áreas.
Las partes principales del sistema de riego tecnificado (aspersión) son las
siguientes:
Captación
Este componente lo constituye un canal principal y canal lateral, los cuales capta
las aguas de Rio Molla, este sistema de captación esta adecuadamente diseñado,
a fin de que su capacidad pueda otorgar a los Reservorios el caudal requerido
que es de 92.60 l/seg.
Canal entubado
Conducirá el agua desde la Captación (Canal principal, de la progresiva km
2+575) hasta el Reservorio N° 1 en el transcurso de su recorrido, cruza por el
Rio Molla en el cual se considera un sifón invertido. Por lo tanto cumple la
función de canal de conducción. El canal entubado se describe a continuación:
Para Reservorio N°1:
 Canal entubado con una longitud de 3,543 metros, tipo de tubería HDEP con
diámetro de 315.0 mm., este transportara un caudal de 92.60 lts/seg, en 12
horas durante la noche.
 Este canal tiene cámaras de registro a cada 1000 metros.

PIP:

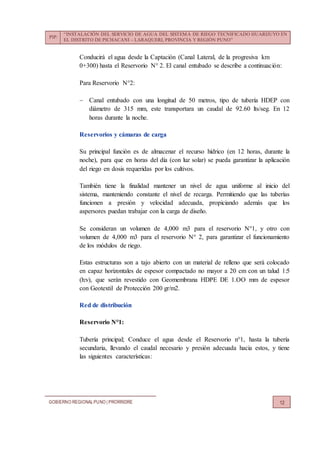

Conducirá el agua desde la Captación (Canal Lateral, de la progresiva km
0+300) hasta el Reservorio N° 2. El canal entubado se describe a continuación:
 Canal entubado con una longitud de 50 metros, tipo de tubería HDEP con
diámetro de 315 mm, este transportara un caudal de 92.60 lts/seg. En 12
Reservorios y cámaras de carga
Su principal función es de almacenar el recurso hídrico (en 12 horas, durante la
noche), para que en horas del día (con luz solar) se pueda garantizar la aplicación
del riego en dosis requeridas por los cultivos.
También tiene la finalidad mantener un nivel de agua uniforme al inicio del
sistema, manteniendo constante el nivel de recarga. Permitiendo que las tuberías
funcionen a presión y velocidad adecuada, propiciando además que los
aspersores puedan trabajar con la carga de diseño.
Se consideran un volumen de 4,000 m3 para el reservorio N°1, y otro con
volumen de 4,000 m3 para el reservorio N° 2, para garantizar el funcionamiento
de los módulos de riego.
Estas estructuras son a tajo abierto con un material de relleno que será colocado
en capaz horizontales de espesor compactado no mayor a 20 cm con un talud 1:5
(h:v), que serán revestido con Geomembrana HDPE DE 1.OO mm de espesor
con Geotextil de Protección 200 gr/m2.
Red de distribución
Reservorio N°1:
Tubería principal; Conduce el agua desde el Reservorio n°1, hasta la tubería
secundaria, llevando el caudal necesario y presión adecuada hacia estos, y tiene
las siguientes características:

PIP:
Tubería PVC SAP P/AGUA - UF C-5 Ø 140mm 146.94 metros
Tubería PVC SAP P/AGUA - UF C-5 Ø 200mm 2,705.64 metros
Reservorio N°2:
secundaria, llevando el caudal necesario y presión adecuada hacia estos, y tiene
las siguientes características:
Tubería secundaria
Conduce el agua desde la tubería principal hasta los laterales y tiene la función
de transportar un caudal que alimentara a los laterales, esta tubería secundaria es
fija y enterrada y tiene las siguientes características:
Reservorio N°1: Su instalación es fija y enterrada, con el siguiente detalle:

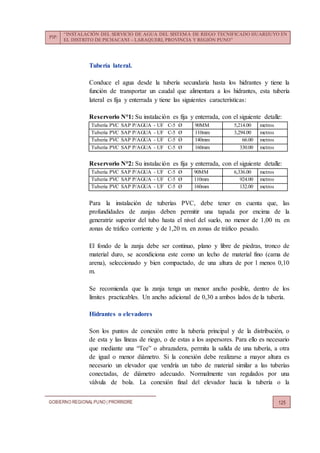

Tubería lateral.

PIP:
Conduce el agua desde la tubería secundaria hasta los hidrantes y tiene la
función de transportar un caudal que alimentara a los hidrantes, esta tubería
lateral es fija y enterrada y tiene las siguientes características:
Tubería PVC SAP P/AGUA - UF C-5 Ø 90MM 5,214.00 metros
Para la instalación de tuberías PVC, debe tener en cuenta que, las profundidades
de zanjas deben permitir una tapada por encima de la generatriz superior del tubo
hasta el nivel del suelo, no menor de 1,00 m. en zonas de tráfico corriente y de
1,20 m. en zonas de tráfico pesado.
El fondo de la zanja debe ser continuo, plano y libre de piedras, tronco de
material duro, se acondiciona este como un lecho de material fino (cama de
arena), seleccionado y bien compactado, de una altura de por l menos 0,10 m.
Se recomienda que la zanja tenga un menor ancho posible, dentro de los límites
practicables. Un ancho adicional de 0,30 a ambos lados de la tubería.
Hidrantes o Elevadores
Son los puntos de conexión entre la tubería principal y de la distribución, o de
esta y las líneas de riego, o de estas a los aspersores. Para ello es necesario que
mediante una “Tee” o abrazadera, permita la salida de una tubería, a otra de igual
o menor diámetro. Si la conexión debe realizarse a mayor altura es necesario un
elevador que vendría un tubo de material similar a las tuberías conectadas, de
diámetro adecuado. Normalmente van regulados por una válvula de bola. La
conexión final del elevador hacia la tubería o la manguera debe efectuarse
mediante accesorio (“tee”, codo, unión, válvula de acople, etc.).

PIP:

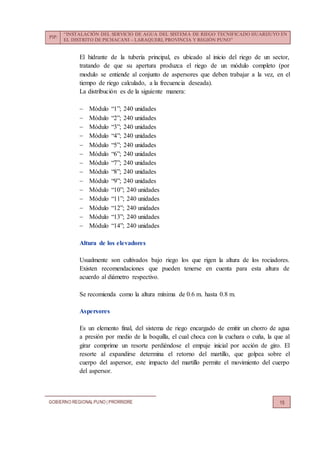

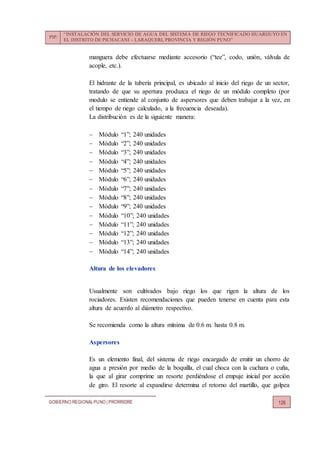

El hidrante de la tubería principal, es ubicado al inicio del riego de un sector,
tratando de que su apertura produzca el riego de un módulo completo (por
modulo se entiende al conjunto de aspersores que deben trabajar a la vez, en el
tiempo de riego calculado, a la frecuencia deseada).
La distribución es de la siguiente manera:
 Módulo “1”; 240 unidades
Altura de los elevadores
Usualmente son cultivados bajo riego los que rigen la altura de los rociadores.
Existen recomendaciones que pueden tenerse en cuenta para esta altura de
acuerdo al diámetro respectivo.
Se recomienda como la altura mínima de 0.6 m. hasta 0.8 m.
Aspersores
Es un elemento final, del sistema de riego encargado de emitir un chorro de agua
a presión por medio de la boquilla, el cual choca con la cuchara o cuña, la que al
girar comprime un resorte perdiéndose el empuje inicial por acción de giro. El
resorte al expandirse determina el retorno del martillo, que golpea sobre el
cuerpo del aspersor, este impacto del martillo permite el movimiento del cuerpo
del aspersor.

PIP:

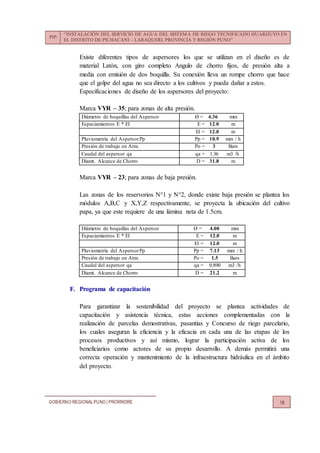

Existe diferentes tipos de aspersores los que se utilizan en el diseño es de
material Latón, con giro completo Angulo de chorro fijos, de presión alta a
media con emisión de dos boquilla. Su conexión lleva un rompe chorro que hace
que el golpe del agua no sea directo a los cultivos y pueda dañar a estos.
Especificaciones de diseño de los aspersores del proyecto:
Marca VYR – 35; para zonas de alta presión.
Diámetro de boquillas del Aspersor Ø = 4.36 mm
Espaciamientos E * El E = 12.0 m
El = 12.0 m
Pluviometría del AspersorPp Pp = 10.9 mm / h
Presión de trabajo en Atm. Po = 3 Bars
Caudal del aspersor qa qa = 1.36 m3 /h
Diamt. Alcance de Chorro D = 31.8 m
Marca VYR – 23; para zonas de baja presión.
Las zonas de los reservorios N°1 y N°2, donde existe baja presión se plantea los
módulos A,B,C y X,Y,Z respectivamente, se proyecta la ubicación del cultivo
papa, ya que este requiere de una lámina neta de 1.5cm.
El = 12.0 m
Presión de trabajo en Atm. Po = 1.5 Bars
F. Programa de capacitación
Para garantizar la sostenibilidad del proyecto se plantea actividades de
capacitación y asistencia técnica, estas acciones complementadas con la
realización de parcelas demostrativas, pasantías y Concurso de riego parcelario,
los cuales aseguran la eficiencia y la eficacia en cada una de las etapas de los
procesos productivos y así mismo, lograr la participación activa de los
beneficiarios como actores de su propio desarrollo. A demás permitirá una
correcta operación y mantenimiento de la infraestructura hidráulica en el ámbito
del proyecto.

PIP:

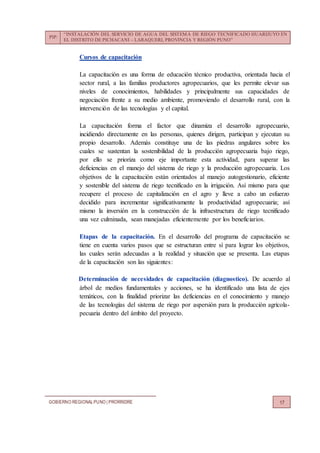

Cursos de capacitación
La capacitación es una forma de educación técnico productiva, orientada hacia el
sector rural, a las familias productores agropecuarios, que les permite elevar sus
niveles de conocimientos, habilidades y principalmente sus capacidades de
negociación frente a su medio ambiente, promoviendo el desarrollo rural, con la
intervención de las tecnologías y el capital.
La capacitación forma el factor que dinamiza el desarrollo agropecuario,
incidiendo directamente en las personas, quienes dirigen, participan y ejecutan su
propio desarrollo. Además constituye una de las piedras angulares sobre los
cuales se sustentan la sostenibilidad de la producción agropecuaria bajo riego,
por ello se prioriza como eje importante esta actividad, para superar las
deficiencias en el manejo del sistema de riego y la producción agropecuaria. Los
objetivos de la capacitación están orientados al manejo autogestionario, eficiente
y sostenible del sistema de riego tecnificado en la irrigación. Así mismo para que
recupere el proceso de capitalización en el agro y lleve a cabo un esfuerzo
decidido para incrementar significativamente la productividad agropecuaria; así
mismo la inversión en la construcción de la infraestructura de riego tecnificado
una vez culminada, sean manejadas eficientemente por los beneficiarios.
Etapas de la capacitación. En el desarrollo del programa de capacitación se
tiene en cuenta varios pasos que se estructuran entre sí para lograr los objetivos,
las cuales serán adecuadas a la realidad y situación que se presenta. Las etapas
de la capacitación son las siguientes:
Determinación de necesidades de capacitación (diagnostico). De acuerdo al
árbol de medios fundamentales y acciones, se ha identificado una lista de ejes
temáticos, con la finalidad priorizar las deficiencias en el conocimiento y manejo
de las tecnologías del sistema de riego por aspersión para la producción agrícola-
pecuaria dentro del ámbito del proyecto.

PIP:

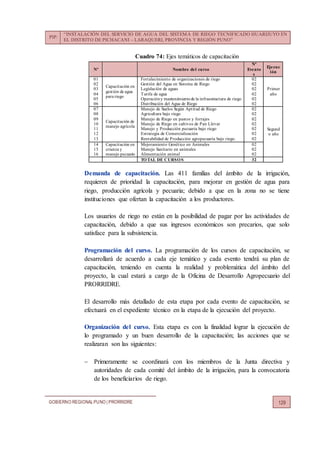

Cuadro 04: Ejes temáticos de capacitación
Nº Nombre del curso
Nº
Eventos
Ejecución
01
02
03
04
05
06
Capacitación en
manejo del agua
Fortalecimiento de organizaciones de riego
Gestión del Agua en Sistema de Riego
Legislación de aguas
Tarifa de agua
Operacióny mantenimientode la infraestructura de riego
Distribución del Agua de Riego
02
02
02
02
02
02
Primer
año
07
08
09
10
11
12
13
Capacitación en
manejo agrícola
Manejo de Suelos Según Aptitud de Riego
Agricultura bajo riego
Manejo de Riego en pastos y forrajes
Manejo de Riego en cultivos de Pan Llevar
Manejo y Producción pecuaria bajo riego
Estrategia de Comercialización
Rentabilidad de Producción agropecuaria bajo riego.
02
02
02
02
02
02
02
Segundo
año
14
15
16
Capacitación en
crianza y manejo
pecuario
Mejoramiento Genético en Animales
Manejo Sanitario en animales
Alimentación animal
02
02
02
TOTAL DE CURSOS 32
Demanda de capacitación. Las 411 familias del ámbito de la irrigación,
requieren de prioridad la capacitación, para mejorar en gestión de agua para
riego, producción agrícola y pecuaria; debido a que en la zona no se tiene
instituciones que ofertan la capacitación a los productores.
Los usuarios de riego no están en la posibilidad de pagar por las actividades de
capacitación, debido a que sus ingresos económicos son precarios, que solo
satisface para la subsistencia.
Programación del curso. La programación de los cursos de capacitación, se
desarrollará de acuerdo a cada eje temático y cada evento tendrá su plan de
capacitación, teniendo en cuenta la realidad y problemática del ámbito del
proyecto, la cual estará a cargo de la Oficina de Desarrollo Agropecuario del
PRORRIDRE.
El desarrollo más detallado de esta etapa por cada evento de capacitación, se
efectuará en el expediente técnico en la etapa de la ejecución del proyecto.
Organización del curso. Esta etapa es con la finalidad lograr la ejecución de lo
programado y un buen desarrollo de la capacitación; las acciones que se
realizaran son las siguientes:
 Primeramente se coordinará con los miembros de la Junta directiva y
autoridades de cada comité del ámbito de la irrigación, para la convocatoria
de los beneficiarios de riego.

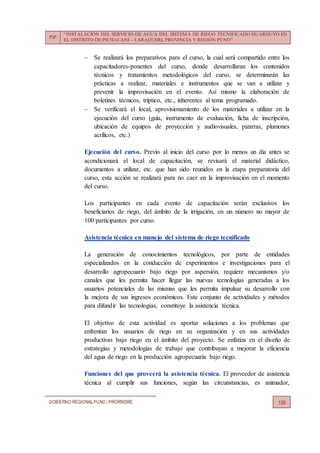

 Se realizará los preparativos para el curso, la cual será compartido entre los
capacitadores-ponentes del curso, donde desarrollaran los contenidos

PIP:

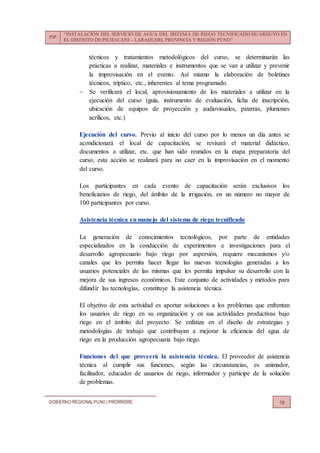

técnicos y tratamientos metodológicos del curso, se determinarán las
prácticas a realizar, materiales e instrumentos que se van a utilizar y prevenir
la improvisación en el evento. Así mismo la elaboración de boletines
técnicos, tríptico, etc., inherentes al tema programado.
 Se verificará el local, aprovisionamiento de los materiales a utilizar en la
ejecución del curso (guía, instrumento de evaluación, ficha de inscripción,
ubicación de equipos de proyección y audiovisuales, pizarras, plumones
acrílicos, etc.)
Ejecución del curso. Previo al inicio del curso por lo menos un día antes se
acondicionará el local de capacitación, se revisará el material didáctico,
documentos a utilizar, etc. que han sido reunidos en la etapa preparatoria del
curso, esta acción se realizará para no caer en la improvisación en el momento
del curso.
Los participantes en cada evento de capacitación serán exclusivos los
beneficiarios de riego, del ámbito de la irrigación, en un número no mayor de
100 participantes por curso.
Asistencia técnica en manejo del sistema de riego tecnificado
La generación de conocimientos tecnológicos, por parte de entidades
especializados en la conducción de experimentos e investigaciones para el
desarrollo agropecuario bajo riego por aspersión, requiere mecanismos y/o
canales que les permita hacer llegar las nuevas tecnologías generadas a los
usuarios potenciales de las mismas que les permita impulsar su desarrollo con la
mejora de sus ingresos económicos. Este conjunto de actividades y métodos para
difundir las tecnologías, constituye la asistencia técnica.
El objetivo de esta actividad es aportar soluciones a los problemas que enfrentan
los usuarios de riego en su organización y en sus actividades productivas bajo
riego en el ámbito del proyecto. Se enfatiza en el diseño de estrategias y
metodologías de trabajo que contribuyan a mejorar la eficiencia del agua de
riego en la producción agropecuaria bajo riego.
Funciones del que proveerá la asistencia técnica. El proveedor de asistencia
técnica al cumplir sus funciones, según las circunstancias, es animador,
facilitador, educador de usuarios de riego, informador y participe de la solución
de problemas.

PIP:
Etapas para proveer la Asistencia Técnica
Identificación de asistencia técnica. Según la identificación de las causas del
problema, se ha definido los aspectos de prioridad más importantes, las cuáles
son: organización, operación y mantenimiento de la infraestructura de riego
tecnificado, manejo de sistemas de riego por aspersión, distribución, conducción
y aplicación del agua de riego, manejo de cultivos bajo riego, adiestramiento en
el riego parcelario en los diferentes cultivos, práctica de la eficiencia de riego,
comercialización de productos agropecuarios y otros temas que concierne a la
actividad agropecuaria bajo riego; esto con la finalidad lograr a contribuir en la
mejora de la producción y productividad agrícola y pecuaria de la Irrigación.
Preparación de contenidos para proveer asistencia técnica. Sobre la base de
la identificación, se desarrollan los contenidos con aplicación práctica; es decir
elaborar métodos y técnicas aceptables y acordes con la realidad. Para lo cual se
recolectará, procesará la infamación de diferentes fuentes, para luego ser
transmitido la tecnología al usuario de riego.
Metodología para la provisión de asistencia técnica. Esta actividad consistirá
en brindar el asesoramiento técnico, capacitación grupal o individual,
transferencia de técnicas y tecnologías apropiadas, métodos, mediante el dialogo,
concertación, orientación, entrenamiento práctico, demostración de métodos, etc.
en sus campos de producción de los usuarios de riego, dentro del ámbito de la
irrigación; en los aspectos anteriormente mencionados según sea el caso.
Evaluación de asistencia técnica
Se controlará con regularidad, el trabajo de asistencia técnica (monitoreo,
acompañamiento) y evaluarlo periódicamente.
Instalación de parcelas demostrativas de pastos cultivados
Consiste en la instalación de pastos cultivados (alfalfa, alfalfa+dactylis y trébol
blanco+rye grass), estas parcelas demostrativas, son áreas instaladas en campo de
los productores y/o usuarios de riego, cuya conducción y manejo cuenta con
asesoría técnica siendo su finalidad, validar tecnologías generadas, comprobar las
bondades productivas de semillas, variedades, evaluar las condiciones de campo
tecnológico, rendimientos.

PIP:
Estas áreas se instalarán en lugares apropiados, desde el punto de vista técnico
como de efecto demostrativo, que servirán para que los beneficiarios potenciales
puedan conocer y apreciar las ventajas y bondades de las labores del proceso
productivo, especialmente del manejo del riego y de los cultivos. Una vez
establecidas las parcelas demostrativas, servirán como material para los eventos
de capacitación y charlas técnicas para que conozcan en situ los resultados de la
acción realizada. Estas charlas serán preparadas convenientemente, para lo cual se
contará con medios adecuados de movilización y material didáctico de apoyo,
como carteles y folletos, lo que permitirá dar a conocer a los productores los
objetivos de la campaña emprendida y los beneficios que se obtendrán de ella. Las
labores de capacitación vendrán a complementar las visitas individuales y las
charlas, las que constituirán también importantes métodos de trabajo, así mismo
para reforzar y complementar los procesos de aprendizaje y cambio de actitudes de
los productores y para garantizar la sostenibilidad del proyecto.
Etapas para la conducción de parcelas demostrativas
Planificación y programación.- Se ha identificado zonas potenciales del
cultivo, índices de producción, deficiencias en el manejo tecnológico,
problemática, variedades, incidencia de plagas y enfermedades, etc.
En el ámbito de la irrigación se ha identificado las áreas a instalarse las dos
hectáreas de las parcelas.
Instalación y conducción.- Las parcelas demostrativas, se instalarán en la
comunidad mencionada, el cuál será conducido y manejado técnicamente por el
profesional responsable del PRORRIDRE y los usuarios de riego se harán cargo
de los labores agrícolas que demande la parcelas; para lo cual se considerará la
necesidad de suscribir documento de contrato con los usuarios de riego y/o
productores, donde establecen cláusulas específicas que contempla las
responsabilidades que garanticen una adecuada instalación y conducción de las
parcelas demostrativas, así como el cumplimiento de los objetivos de
capacitación. Así mismo participaran los representantes de las organizaciones
comunales y/o comités de riego en el ámbito, a fin de que sea de conocimiento y
seguimiento colectivo.
Seguimiento y evaluación.- Se elaboraran los cronogramas de evaluación del
desarrollo vegetativo, ocurrencias, labores y prácticas requeridas según el
calendario agrícola. Así mismo las evaluaciones de inicio, procesos y final, se
diseñaran los formatos para el acopio de la información técnico-productivo que

PIP:
conducirá a la elaboración del informe final, acompañado de los registros
fotográficos, que permitirá realimentar la investigación y enriquecer
experiencias similares, cuyos resultados son factibles de ser publicados y
difundidos.
Concurso de riego parcelario
La transferencia de conocimientos tecnológicos, por parte de entidades
desarrollo agropecuario bajo riego, requiere mecanismos y/o medios que les
permita hacer llegar las nuevas tecnologías generadas a los usuarios de riego
potenciales de las mismas que les permita impulsar su desarrollo con la mejora
de sus ingresos económicos. Este conjunto de actividades y métodos para
difundir las tecnologías, constituye el concurso de riego parcelario.
El objetivo de esta actividad es aportar soluciones a los problemas que enfrentan
los usuarios de riego en su organización y en sus actividades productivas bajo
riego en el ámbito de la irrigación. Se enfatiza en el diseño de estrategias y
metodologías de trabajo que contribuyan a mejorar la eficiencia del agua de
riego en la producción agropecuaria bajo riego.
Etapas para proveer el concurso de riego tecnificado a nivel parcelario.
Identificación del concurso de riego tecnificado a nivel parcelario. Según la
identificación de las causas del problema de manejo, se ha definido el concurso
de riego se llevara a cabo en el ámbito de la irrigación, se tiene dos sectores de
riego, esto definición está a cargo de los especialistas, de acuerdo a las
condiciones técnicas de campo para el desarrollo adecuado del concurso y previa
coordinación con los directivos del comité de riego.
Preparación para el evento del Concurso de Riego Tecnificado a nivel
Parcelario, serán los responsables de la preparación de todas las actividades
necesarias para el concurso de riego tecnificado, tales como:

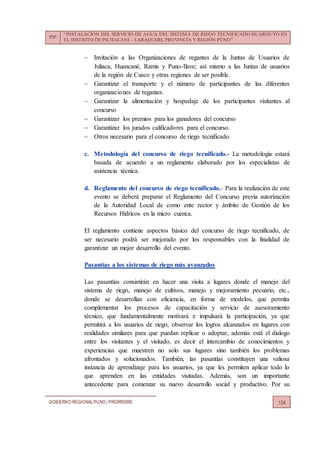

 Preparación de los reglamentos del concurso
 Invitación a las Organizaciones de regantes de la Juntas de Usuarios de
Juliaca, Huancané, Ramis y Puno-Ilave; así mismo a las Juntas de usuarios
de la región de Cusco y otras regiones de ser posible.
 Garantizar el transporte y el número de participantes de las diferentes
organizaciones de regantes.

PIP:
 Garantizar la alimentación y hospedaje de los participantes visitantes al
concurso
 Garantizar los premios para los ganadores del concurso
 Garantizar los jurados calificadores para el concurso.
 Otros necesario para el concurso de riego tecnificado.
a. Metodología del concurso de riego tecnificado.- La metodología estará
basada de acuerdo a un reglamento elaborado por los especialistas de
asistencia técnica.
b. Reglamento del concurso de riego tecnificado.- Para la realización de este
evento se deberá preparar el Reglamento del Concurso previa autorización de
la Autoridad Local de como ente rector y ámbito de Gestión de los Recursos
Hídricos en la micro cuenca.
El reglamento contiene aspectos básico del concurso de riego tecnificado, de ser
necesario podrá ser mejorado por los responsables con la finalidad de garantizar
un mejor desarrollo del evento.
Pasantías a los sistemas de riego más avanzados
Las pasantías consistirán en hacer una visita a lugares donde el manejo del
sistema de riego, manejo de cultivos, manejo y mejoramiento pecuario, etc.,
donde se desarrollan con eficiencia, en forma de modelos, que permita
complementar los procesos de capacitación y servicio de asesoramiento técnico,
que fundamentalmente motivará e impulsará la participación, ya que permitirá a
los usuarios de riego, observar los logros alcanzados en lugares con realidades
similares para que puedan replicar o adoptar, además está el dialogo entre los
visitantes y el visitado, es decir el intercambio de conocimientos y experiencias
que muestren no solo sus lugares sino también los problemas afrontados y
solucionados. También, las pasantías constituyen una valiosa instancia de
aprendizaje para los usuarios, ya que les permiten aplicar todo lo que aprenden
en las entidades visitadas. Además, son un importante antecedente para
comenzar su nuevo desarrollo social y productivo. Por su parte, las empresas u
organismos públicos se benefician, ya que acceden al bagaje de conocimientos y
tendencias actuales, junto a la fuerza y el empuje de las nuevas generaciones de
usuarios jóvenes.

PIP:

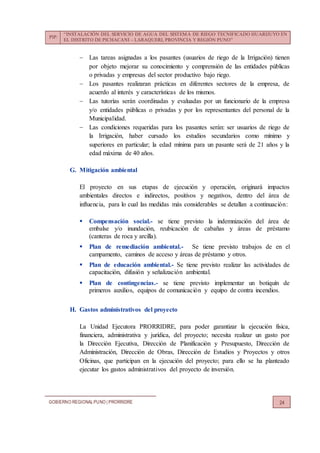

 Las tareas asignadas a los pasantes (usuarios de riego de la Irrigación) tienen
por objeto mejorar su conocimiento y comprensión de las entidades públicas
o privadas y empresas del sector productivo bajo riego.
 Los pasantes realizaran prácticas en diferentes sectores de la empresa, de
acuerdo al interés y características de los mismos.
 Las tutorías serán coordinadas y evaluadas por un funcionario de la empresa
y/o entidades públicas o privadas y por los representantes del personal de la
Municipalidad.
 Las condiciones requeridas para los pasantes serán: ser usuarios de riego de
la Irrigación, haber cursado los estudios secundarios como mínimo y
superiores en particular; la edad mínima para un pasante será de 21 años y la
edad máxima de 40 años.
G. Mitigación ambiental
El proyecto en sus etapas de ejecución y operación, originará impactos
ambientales directos e indirectos, positivos y negativos, dentro del área de
influencia, para lo cual las medidas más considerables se detallan a continuación:
 Compensación social.- se tiene previsto la indemnización del área de
embalse y/o inundación, reubicación de cabañas y áreas de préstamo
(canteras de roca y arcilla).
 Plan de remediación ambiental.- Se tiene previsto trabajos de en el
campamento, caminos de acceso y áreas de préstamo y otros.
 Plan de educación ambiental.- Se tiene previsto realizar las actividades de
capacitación, difusión y señalización ambiental.
 Plan de contingencias.- se tiene previsto implementar un botiquín de
primeros auxilios, equipos de comunicación y equipo de contra incendios.
H. Gastos administrativos del proyecto
La Unidad Ejecutora PRORRIDRE, para poder garantizar la ejecución física,
financiera, administrativa y jurídica, del proyecto; necesita realizar un gasto por
la Dirección Ejecutiva, Dirección de Planificación y Presupuesto, Dirección de
Administración, Dirección de Obras, Dirección de Estudios y Proyectos y otros
Oficinas, que participan en la ejecución del proyecto; para ello se ha planteado
ejecutar los gastos administrativos del proyecto de inversión.

PIP:
Alternativa 2:
Analizado en la alternativa 1.
recurso hídrico en el periodo de lluvia (Diciembre- Marzo) para ser usado en
época de estiaje. La capacidad de almacenamiento de la Presa Molla es de 5.01
MM3 (Millones de Metros Cúbicos) de los cuales el Volumen Útil es de 4.59
MM3 por lo que tiene un volumen muerto de 0.42 MM3, el espejo de agua en su
nivel máximo extraordinario (NAME) es de 42.98 ha. El rango útil de niveles es
18m con una profundidad e excavación de limpieza de 2.00 m y una profundidad
de rajo de 10.0m.
La presa está alimentada a través de la cuenca propia del rio Molla con un área
de drenaje total de 73.73 Km2.
El tipo de presa de esta alternativa es Heterogénea y/o Zonada con núcleo
impermeable de arcilla en su parte central y espaldones de roca aguas arriba y
aguas abajo, complementado con una ataguía (estructura de tierra) aguas arriba.
El núcleo está separado de los espaldones de roca a través de 2 zonas de filtro.
Para la cimentación de la misma se plantea Inyecciones de Consolidación e
Impermeabilización a lo largo de su Eje en especial en los estribos. La longitud
de la corona es de 187.95 m. la Altura efectiva de la presa es de 25m de altura
con un bordo libre y libre bordo mínimo de 3.00 y 2.00m respectivamente. La
cota de coronación de la presa es de 4072.00 msnm., y los niveles de NAMO,
NAMINO Y NAME son de 4079, 4051, y 4070 msnm respectivamente.
La estructura de alivio principal está conformada por un canal cuyo ancho inicial
de 20 m y 10m en su sección más corta, iniciada en un vertedero de tipo creager
(libre), el vertedero tiene una longitud de 35m emplazada en forma semicircular
del tipo libre.

PIP:
Toma y conducto de descarga de fondo.
caseta de válvulas con dos compuertas tipo mariposa (de guarda y descarga), lo
cual forma parte del equipamiento Hidromecánico. El conducto de descarga de
fondo se complementa aguas abajo y adyacentes a la caseta de válvulas con un
disipador de impacto. A continuación del disipador de impacto se ha proyectado
una transición de concreto simple de 4.5m, seguido de un canal de concreto
ciclópeo de 4.5m, y concluye en emboquillado de piedra con una longitud de 15
m.
Toma y conducto de descarga – toma directa
Esta estructura está conformada por 3 tuberías de acero SHEDULE 30 de 16” y
18”, que inician en una toma de concreto armado y termina en una caseta de
válvulas de concreto armado complementado con un disipador de impacto
aforador PARSHALL, seguido de un canal de empalme de concreto simple que
alcanza hasta el punto de inicio del Canal Principal del presente Proyecto.
NUCLEO
DE
PRE SA
CAPA
SE MIPE RMEABLECAPA
SE MIPE RMEABLE
PANTALLA
DE
INYECCION
FILTRO
DRE N
PROTE CCION
ZONA DE
E MBALSE
AFIRMADO
PRE SA DE NUCLE O CE NTRAL

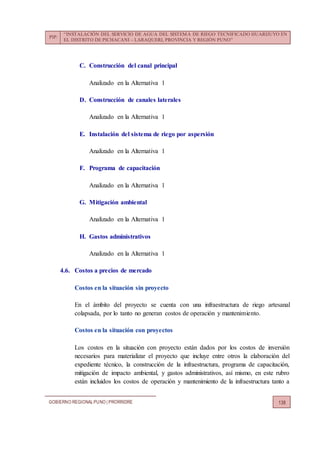

C. Construcción del canal principal
Analizado en la Alternativa 1

PIP:

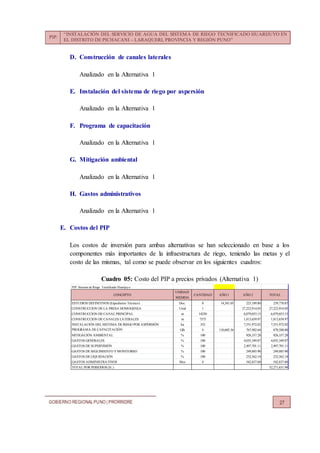

D. Construcción de canales laterales
H. Gastos administrativos
E. Costos del PIP
Los costos de inversión para ambas alternativas se han seleccionado en base a los
componentes más importantes de la infraestructura de riego, teniendo las metas y el
costo de las mismas, tal como se puede observar en los siguientes cuadros:
Cuadro 05: Costo del PIP a precios privados (Alternativa 1)
PIP: Sistema de Riego Tecnificado Huarijuyo
UNIDAD
MEDIDA
ESTUDIOS DEFINITIVOS (Expediente Técnico) Doc. 8 14,581.05 225,189.80 239,770.85
CONSTRUCCION DE LA PRESA HOMOGENEA Unid 1 27,223,914.05 27,223,914.05
CONSTRUCCION DE CANAL PRINCIPAL m 14250 6,079,053.15 6,079,053.15
CONSTRUCCION DE CANALES LATERALES m 7575 1,813,659.97 1,813,659.97
INSTALACIÓN DEL SISTEMA DE RIEGO POR ASPERSIÓN ha 352 7,551,972.02 7,551,972.02
PROGRAMA DE CAPACITACIÓN Glb 4 110,605.36 767,982.64 878,588.00
MITIGACIÓN AMBIENTAL % 100 926,337.28 926,337.28
GASTOS GENERALES % 100 4,035,349.87 4,035,349.87
GASTOS DE SUPERVISIÓN % 100 2,497,701.11 2,497,701.11
GASTOS DE SEGUIMIENTO YMONITOREO % 100 249,885.90 249,885.90
GASTOS DE LIQUIDACIÓN % 100 232,562.14 232,562.14
GASTOS ADMINISTRATIVOS Mes 4 542,837.60 542,837.60
TOTAL POR PERIODOS (S/.) 52,271,631.94
AÑO 2 TOTALCONCEPTO CANTIDAD AÑO 1

PIP:
Cuadro 06: Costo del PIP a precios privados (Alternativa 2)
La inversión a realizar en el proyecto es de S/. 52’271,631.94 como lo indica el
Cuadro 05.
F. Beneficios del PIP
Beneficios cualitativos
Cuadro 07: Beneficios cualitativos del proyecto
Beneficios cualitativos Sin proyecto Con proyecto
Calidad de vida de la
población
Deterioro permanente. Mejora significativa.
Migración y uso de
tierras.
Permite la migración del
campo a la ciudad.
Disminuye la migración por lo
que permite mayor uso de tierras
que se encuentran en abandono.
Autoestima.
Baja autoestima por bajos
ingresos y desinterés de la
población por mejorar sus
ingresos.
Mejora la autoestima de la gente.
Pobreza. Altos niveles de pobreza.
Disminuye la pobreza en el
ámbito del proyecto.
Oportunidades para
desarrollo agropecuario.
Baja productividad en el
sector agropecuario, por
ende bajo desarrollo
agropecuario.
Producción agropecuaria
competitiva.
Acceso a mercados
Producción para el
autoconsumo y por tanto
poco acceso a mercados.
Producción para el mercado de
la ciudad de Puno.
UNIDAD
MEDIDA
CONSTRUCCION DE LA PRESA HETEROGENEA Unid 1 30,240,736.03 30,240,736.03
GASTOS DE SEGUIMIENTO Y MONITOREO % 100 249,885.90 249,885.90
CONCEPTO TOTALAÑO 1 AÑO 2CANTIDAD

PIP:
Beneficios cuantitativos
Los beneficios del proyecto, están dados por los excedentes de producción de los
cultivos y crianza de ganado bovino, ovino y alpacas, en términos incrementales en
condiciones con proyecto y sin proyecto, tanto a precios privados como sociales,
para cada una de las alternativas, en el horizonte de evaluación del proyecto (10
años)
G. Resultados de la evaluación social del PIP
De acuerdo a la evaluación económica se ha determinado elegir a la Alternativa 1
como la más viable por cumplir las exigencias del Sistema Nacional de Inversión
Pública. Al observar los resultados, se tiene que la Alternativa 1 es la mejor opción
técnica, social y ambiental posible que viabiliza el proyecto.
Cuadro 08: Evaluación a precios privados y precios sociales
H. Sostenibilidad del PIP
La sostenibilidad del proyecto se respalda en el Gobierno Regional Puno, a través
del Programa Regional de Riego y Drenaje, realizará la ejecución del proyecto en la
fase de inversión, con lo cual se garantizará la calidad de los materiales a usarse.
En la fase de operación del proyecto los beneficiarios se comprometen en los costos
de operación y mantenimiento tal como se adjunta la documentación de actas de
compromiso.
I. Impacto ambiental
Efectuado el análisis cualitativo de la Matriz de Leopold, se ha obtenido los
resultados de la valoración de impactos del presente proyecto en sus fases de
construcción, operación y mantenimiento.
Según la Matriz de Impacto se han obtenido los siguientes valores de impacto:
ALTERNATIVA 1 ALTERNATIVA 2 ALTERNATIVA 1 ALTERNATIVA 2
VAN 1,974,216.97 -564,981.73 13,541,129.71 11,898,626.40
TIR (%) 10.09% 8.70% 17.56% 16.27%
B/C 1.04 0.99 1.37 1.31
INDICADOR
PRECIOS PRIVADOS PRECIOS SOCIALES

PIP:
Factor Ambiental Abiótico : (-) 206
Factor Ambiental Biótico : (-) 73
Factor Ambiental Socioeconómico : (+) 211
Factor Ambiental Paisaje : (-) 0
Por lo tanto el Impacto Total del Proyecto es de (-) 68, lo cual nos indica que el
proyecto desde el punto de vista ambiental es NEGATIVO, y el significado de los
impactos son MODERADOS; por ello se deberán de ejecutar medidas de
mitigación y de compensación para contrarrestar las acciones de mayor detrimento
ambiental detectadas en la evaluación; los mismos que a continuación se detallan:
‒ Medidas para el control de la calidad de Aire
‒ Medidas para el control de la calidad de Agua
‒ Medidas para la protección del suelo
‒ Medidas para el control de la erosión del suelo
‒ Medidas para la protección de la vegetación
‒ Medidas para la protección de la fauna silvestre
‒ Medidas para la protección del ganado
‒ Medidas para la alteraciones en los patrones de vida de la población local
‒ Medidas para salud pública y seguridad
‒ Señalización para la protección del medio ambiente.
Para mitigar los impactos ambientales negativos, se ha propuesto un plan de medidas
de mitigación ambiental, el mismo que tiene un monto de inversión total de S/.
926,337.28 Nuevos Soles, costo que deberá ser ejecutado según el cronograma de
inversiones.
J. Organización y gestión
Las entidades involucradas en la ejecución, así como en la operación y
mantenimiento del proyecto de acuerdo a sus capacidades técnicas, competencias,
administrativas y financieras son los siguientes:
Gobierno Regional Puno
El Gobierno Regional Puno, con el fin de lograr uno de los objetivos estratégicos de
prioridad de impulsar el desarrollo agrario en las diferentes provincias y distritos del
ámbito de la región, encarga a PRORRIDRE para la formulación del proyecto para

PIP:
luego financiar y ejecutar por administración directa el presente proyecto de inversión
pública.
Programa Regional de Riego y Drenaje – PRORRIDRE
PRORRIDRE es una unidad ejecutora del gobierno regional, especializado en la
formulación y ejecución de proyectos de riego mayor y menor; para lo cual cuenta
con personal técnico especializado y con capacidad instalada de maquinarias y
equipos de ingeniería.
Comisión de regantes Sistema de Riego Tecnificado Huarijuyo
La comisión de regantes Huarijuyo como organización de regantes se comprometen
bajo acta el pago de tarifa de agua de acuerdo a los reglamentos de la Junta de
Usuarios y la Administración Local de Aguas Puno - Ilave y la ley de recursos
hídricos (Ley-29338)
La comisión de regantes será encargará de la gestión en la etapa de operación y
mantenimiento de la infraestructura de riego.
Junta de usuarios Puno - Ilave
La Junta de Usuarios Puno – Ilave, como autoridad máxima de las Comisiones de
regantes, participará en labores de operación y mantenimiento de la irrigación, a
través del cobro de tarifa de agua para garantizar la sostenibilidad del proyecto.
Administración Local de Aguas Puno – Ilave
La Administración Local de Aguas Puno – Ilave forma parte de la Autoridad
Nacional de Aguas (ANA), dependencia del Ministerio de Agricultura. Es la
Autoridad Local de Agua en el ámbito de toda la cuenca y micro cuencas de las
provincias de Puno, EL Collao y Chucuito de la región de Puno.
La Administración Local de Aguas Puno - Ilave (ALA- PI) es la encargada de
brindar el asesoramiento y apoyo técnico a la comisión de regantes de la Irrigación
K. Cronograma de actividades
A continuación se detalla el cronograma de acciones del proyecto, donde se puede
observar que el desarrollo del proyecto es de 2 años.

PIP:
Cuadro 09: Cronograma de actividades del proyecto
Responsables del proyecto
El responsable de la ejecución del proyecto es la Unidad Ejecutora: Programa
Regional de Riego y Drenaje PRORRIDRE, para lo cual cuenta con diferentes
Direcciones de Línea y órganos de apoyo.
Disponibilidad de recursos necesarios
La Unidad Ejecutora PRORRIDRE para la ejecución del proyecto cuenta con
disponibilidad de recurso humano y logístico.
L. Marco lógico
El marco lógico ha sido formulado teniendo en cuenta la lógica vertical que
establece la relación de causa – efecto con el nivel superior y la lógica horizontal
que permite establecer las relaciones causales entre los objetivos del proyecto y los
factores del entorno. De esta manera se ha obtenido el marco lógico, el cual se
muestra a continuación:
1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12
1.0 ESTUDIOS DEFINITIVOS (Expediente Técnico)
2.0 CONSTRUCCION DE LA PRESA MOLLA
3.0 CONSTRUCCION DE CANAL PRINCIPAL
4.0 CONSTRUCCION DE CANALES LATERALES
5.0 INSTALACIÓN DEL SISTEMA DE RIEGO POR ASPERSIÓN
6.0 PROGRAMA DE CAPACITACIÓN
7.0 MITIGACIÓN AMBIENTAL
8.0 GASTOS GENERALES
9.0 GASTOS DE SUPERVISIÓN
10.0 GASTOS DE SEGUIMIENTO Y MONITOREO
11.0 GASTOS DE LIQUIDACIÓN
12.0 GASTOS ADMINISTRATIVOS
CONCEPTO
AÑO 1 AÑO 2
Ítem

PIP:
Cuadro 10: Matriz de marco lógico
NOMBRE DEL PIP:
“INSTALACION DEL SERVICIO DE AGHUA DEL SISTEMA DE RIEGO TECNIFICADO
HUARIJUYO EN EL DISTRITO DE PICHACANI – LARAQUERI, PROVINCIA Y REGION PUNO
Objetivos Indicadores Medios de Verificación Supuestos
FIN
Mejorar el nivel
socioeconómicode los
productores
agropecuarios del
ámbito del Sistema de
Riego Tecnificado
Huarijuyo
1. Incrementarel ingreso de los productores
agropecuarios:
20% en 3 años después del inicio del PIP
2. Reducir la migración en 5% a los 5 años
de iniciado la intervencióndel proyecto.
Estadísticas generales
de desarrollo
socioeconómicodel
ámbito de Proyecto.
Crecimiento del PEA
del ámbito del
proyecto.
Mapa de pobreza
Los productores
agropecuarios se empeñan en
actividades agropecuarias y
mejoran sus ingresos
económicos y nivel de vida.
Los productores nomigran,
permanecen enel ámbitode
proyecto.
Propósito
Incrementar la
producción y
productividad
agropecuaria en el
Riego Tecnificado
Huarijuyo.
1,125.20hectáreas bajo riegoporgravedad
y 352 hectáreas poraspersión.
Para el 3 año se tieneagua para riego
incrementandola superficie agrícola
principalmente en la producción de cebada
y avena forrajera, alfalfa, pastos cultivados
incrementandola productividaden 20%.
Incremento de la producciónde leche de
2.5 litros/vaca/día a 10.0litros /vaca/día.
Registro de
producción agrícola y
pecuaria por MINAG.
Censo Agropecuario.
INEI
Encuesta a la
población del ámbito
del proyecto.
Existenciade políticas del
sector agrario, que apoyan
este tipo de proyectos.
Uso adecuado de tecnología
agropecuaria bajo riego.
Productos agropecuarios
posesionados en el mercado
local y regional.
Componente
Adecuada oferta de
agua para riego
Adecuado nivel de
conocimiento en
gestión de agua y
manejo agropecuario
Cumplimiento con el 100% de metas de la
construcción de infraestructura de
almacenamiento, conducción, distribución
y optimización enun periodo de 2 años.
Garantizar un volumenútil de 5.01 MMC
en los 20 años de vida útil de la
infraestructura.
Cumplimiento de 100% de metas de la
capacitación en gestión del agua para
riego, maneo de cultivos y manejo de
ganado en un periodo de 2 años
Padrón de usuarios actualizado del 100%
de los usuarios al tercer año de operación
del proyecto.
Adecuada manejo del agua para riego y
manejo agropecuario después de 2 años de
operacióndel proyecto, llegando al 100%
en el año 10.
Liquidación de obra
Evaluación en campo
de adaptaciónde
técnicas
Adquisición de insumos en
forma oportuna
Participaciónmasiva de
beneficiarios
Acciones
Expediente técnico
Construcciónde la
presa
Construccióndel
canal principal
Construcciónde canal
lateral
Instalación del
sistema de riego por
aspersión
Programade
capacitación
Impactoambiental
Gastos generales
Gastos de supervisión
Gastos de
seguimiento y
monitoreo
Gastos de liquidación
Gastos
administrativos
Se realiza 8 expedientes técnicos, en un
periodo promediode dos meses en dos
años, a un costo total de S/. 239,770.85
Se construirá la presa Molla,en 12meses,
a un costo de S/. 27’223,914.05
Se construirá el canal principal, en 8
meses, a un costo de S/. 6’079,053.15
Se construirá los canales laterales, en 4
meses, a un costo de S/. 1’813, 659.97
Se instalara el sistema de riego por
aspersión, en 5 meses, a un costoS/.
7’551,972.02
Se ejecutara el programa de capacitación,
en dos años, a un costo S/. 878,588.00
Se mitiga los impactos ambientales
generados, en un periodode un año, a un
costo de S/. 926,337.28
Se ejecuta los gastos generales,
supervisión, seguimiento y monitoreoy
liquidación en un periodo de dos años a un
costo total de S/. 7’015,499.02
Se ejecuta los gastos administrativos de
proyecto, en un periodode 4 meses, a un
costo de S/. 542,837.60
Valorizaciones
mensuales de avance
físico y financiero de la
obra
Registro de asistentes a
capacitaciones
(módulos impresos)
Informefinal de avance
y liquidación de la obra
Adecuarse al cronograma de
actividades y desembolso
oportuno de recursos
financieros

PIP:
2. ASPECTOS GENERALES
2.1. Nombre del proyecto
TECNIFICADO HUARIJUYO EN EL DISTRITO DE PICHACANI –
LARAQUERI, PROVINCIA Y REGION PUNO”
2.2. Localización
El ámbito del proyecto está ubicado políticamente en:
Región: Puno
Provincias: Puno
Distrito: Pichacani - Laraqueri
Comunidades: Comunidad campesina de Huarijuyo, Parcialidad Chuputani,
Sector Vizcachani Collpa, Comunidad campesina Tolamarca
Callanca, Parcialidad Tolamarca Cajsata, Comunidad
campesina San José de Huancarani, Comunidad campesina San
Juan de Laconi y Sector Putuni Cajsataa

PIP:
SISTEMA DE RIEGO
TECNIFICADO
HUARIJUYO

PIP:
2.3. Unidad formuladora y la unidad ejecutora
La Unidad Formuladora (UF) y Unidad Ejecutora (UE) es el Gobierno Regional
Puno a través del Programa regional de Riego y Drenaje PRORRIDRE.
2.3.1. Unidad Formuladora (UF)
Sector 99 Gobiernos Regionales
Pliego 458 Gobierno Regional del Departamento de Puno
Nombre de UF 003 Región Puno – Programa Regional de Riego y Drenaje
Dirección Jr. Carabaya N° 351 – Puno
Página Web www.porridrepuno.gob.pe
Teléfono 051 369284
Responsable de la UF
Ing. Ronald Morales Acero
Director de Estudios y Proyectos
Celular | RPM 951554074 | #0339726
Correo electrónico rmorales@hotmail.com
Persona responsable
para formular el PIP
Ing. Adolfo Suasaca Belizario
Celular | RPM 988688004 | #988688004
Correo electrónico asbelizario@hotmail.com
2.3.2. Unidad Ejecutora (UE)
Sector 99 Gobiernos Regionales
Pliego 458 Gobierno Regional del Departamento de Puno
Nombre de UE 003 Región Puno – Programa Regional de Riego y Drenaje
Dirección Jr. Carabaya N° 351 – Puno
Página Web www.porridrepuno.gob.pe
Teléfono 051 369284
Responsable de la UE
Ing. Aresio C. Castillo Mamani
Director Ejecutivo PRORRIDRE
Celular | RPM 950898702 | *798702
Correo electrónico aresiocm@hotmail.com
Persona responsable
de la ejecución del
PIP
Ing. Oscar Dionel Gamez Diaz
Director de Obras PRORRIDRE
Celular | RPM 973990081 | #973990081
Correo electrónico osdigad12@hotmail.com

PIP:
2.4. Participación de los involucrados
Los beneficiarios del proyecto son los productores agropecuarios de la comunidad
campesina de Huarijuyo, parcialidad Chuputani, sector Vizcachani Collpa,
comunidad campesina Tolamarca Callanca, parcialidad Tolamarca Cajsata,
comunidad campesina San José de Huancarani, comunidad campesina San Juan de
Laconi y sector Putuni Cajsata, todos pertenecientes al distrito de Pichacani –
Laraqueri.
Las principales instituciones involucradas en el proyecto son las siguientes:
 Junta de Usuarios Puno – Ilave
 Administración Local de Agua Puno – Ilave
 Municipalidad Distrital de Pichacani – Laraqueri
 Gobierno regional Puno representada a través del Programa regional de Riego
y Drenaje
2.4.1. Los beneficiarios del proyecto
Los beneficiarios que se encuentran dentro del ámbito de influencia del proyecto,
tienen problemas con la baja producción y productividad agropecuaria a causa
del déficit de agua para riego por falta de infraestructura de almacenamiento,
distribución y optimización de agua; también, por bajo nivel de conocimiento en
el manejo agrícola y pecuario.
Los beneficiarios tienen el interés de contar con una infraestructura de
almacenamiento, distribución y optimización de agua; además, elevar el nivel de
conocimiento en el manejo agrícola y pecuario para incrementar la producción y
productividad agropecuaria con la finalidad de mejorar el nivel socioeconómico.
2.4.2. Junta de Usuarios Puno – Ilave
La Junta de Usuarios Puno – Ilave como entidad que representa a las diferentes
comisiones y comités de regantes de las cuencas y microcuencas de las
provincias de Provincias Puno, Chucuito El Collao y Chucuito en donde se
ubica el Proyecto, actualmente es la encargada de realizar la operación y
mantenimiento de los diferentes sistemas de riego existentes en las mencionadas
Provincias, por lo que perciben el problema de una alta morosidad en el pago de
tarifas de agua, debido a la insuficiente disponibilidad del recurso hídrico, por lo

PIP:
que una vez culminado la ejecución de la infraestructura hidráulica nueva, será la
encargada de la operación y mantenimiento, mencionando también que según la
ley de Recursos Hídricos, una de las responsabilidades de los operadores de la
infraestructura hidráulica es el cobro de tarifas de agua establecidas según ley
(Reglamento de Ley Nº 29338, Ley de Recursos Hídricos Articulo 35.2); en
cuanto a las juntas de usuarios, la ley menciona de que son organizaciones de
usuarios de agua que ejercen el rol de operadores de la infraestructura hidráulica,
según a las disposiciones que emita la Autoridad Nacional del Agua, mediante el
ALA Puno - Ilave para garantizar la eficiente operación y mantenimiento de la
infraestructura hidráulica pública a su cargo (Reglamento de Ley Nº 29338, Ley
de Recursos Hídricos Artículos: 42.1, 42.2, 42.3 y 42.4).
2.4.3. Administración Local de Agua Puno – Ilave
La administración Local de Aguas Puno – Ilave, como la autoridad local de
aguas en el ámbito de la cuenca Ilave, en donde se ubica el proyecto; es la
encargada de brindar asesoramiento y apoyo técnico-normativo a las diferentes
organizaciones de regantes existentes en la cuenca, en aspectos técnicos de
gestión y manejo técnico del uso racional del recurso hídrico (Reglamento de
Organizaciones y Funciones de la Autoridad Nacional del Agua Ley Nº 29338
pág. 21 y 22) y aprobar el valor de las tarifas de agua por la utilización de la
infraestructura hidráulica, por lo que perciben el problema de la falta de
conocimiento en aspectos técnico-normativos respecto a la gestión y manejo
técnico normativo del recurso hídrico por parte de los usuarios. Así mismo
emitió la Resolución de Autorización de Uso de agua con fines de riego para el
ámbito de Proyecto, mediante RESOLUCIÓN ADMINISTRATIVA Nº 0291-
2012-ANA-ALA-ILAVE.
Se adjunta copia de la resolución administrativa en el Anexo 5 de Documentos
de Sostenibilidad
2.4.4. Municipalidad Distrital de Pichacani – Laraqueri
El problema percibido por parte de la municipalidad es el escaso presupuesto con
que cuenta para la ejecución de proyectos de mayor envergadura; por lo que, tienen el
interés de contar con la infraestructura de almacenamiento, distribución y optimización
de agua para incrementar la producción y productividad agropecuaria, porque
solucionara el problema del sector rural; en vista de que es la actividad principal en el
ámbito de proyecto es la agropecuaria, por lo que se refleja el desarrollo
socioeconómico de los pobladores de las comunidades beneficiadas; el interés del

PIP:
gobierno de Pichacani - Laraqueri, se da con el compromiso de ejecutar proyectos de
Desarrollo Agropecuario en el ámbito de las comunidades beneficiadas.
2.4.5. Gobierno Regional Puno
El problema percibido por el Gobierno Regional Puno a través del PRORRIDRE
es la escasa infraestructura de riego para desarrollar la agricultura y la ganadería,
que influye en el bajo desarrollo agropecuario en el ámbito de Proyecto, por lo
que existe el interés de parte del gobierno regional de ejecutar el presente
proyecto para desarrollar la actividad agraria y pecuaria en la región, razón por la
cual el Programa Regional de Riego y Drenaje, presento el estudio a nivel de
perfil a la OPI Región Puno para su evaluación.
Se adjunta Ficha de Registro SNIP en el Anexo 5 de documentos de
Sostenibilidad
De manera general, se puede afirmar que toda la población del distrito
involucrado está directa o indirectamente afectada por el atraso de la actividad
económica agrícola y, consecuentemente, todos están interesados en la solución
del problema. Sin embargo, se identifican los intereses de los siguientes grupos
involucrados.

PIP:
Cuadro 11: Matriz de involucrados
involucr
ados
Problema Intereses Estrategias
Acuerdos y
compromisos
Beneficiariosdelproyecto
La baja producción
agropecuaria a
causa de la escasa
disponibilidad y
bajo conocimiento
en gestión de agua
para riego, y
manejo
agropecuario.
Contar con la
infraestructura de
riego adecuado y
optimizada para
mejorar e
incrementar las
áreas de cultivo.
Participación activa
en la formulación del
perfil de proyecto.
Hacer los pagos de
tarifa de agua para la
operación y
mantenimiento de la
infraestructura
construida, mejorada
y ampliada,
administrados por la
Junta de Usuarios y
Regidos por la
Autoridad Local de
Agua Puno - Ilave.
JuntadeUsuariosPuno-
Ilave
Alta morosidad en
el pago de las
tarifas de agua
debido a la
insuficiente
disponibilidad del
recurso hídrico.
Cobro de tarifa de
agua de acuerdo a
la Ley de Recursos
Hídricos, para
garantizar
sostenibilidad del
proyecto.
Hacer cumplir las
normas emitidas por
su Autoridad Local
de Aguas, en materia
de tarifas de agua
para así tener un
manejo sostenible en
la operación y
mantenimiento de la
infraestructura de
riego.
Hacer la operación y
mantenimiento de la
infraestructura
hidráulica, mediante
el cobro de tarifa de
agua a los
beneficiarios.
AdministraciónLocalde
AguaPuno=Ilave
Tarifa de agua
insuficiente para
hacer la operación
y mantenimiento
de la
infraestructura.
Aprobar el valor
de las tarifas para
la operación y
mantenimiento y
por la utilización
de la
infraestructura
hidráulica según
Ley de Recursos
Hídricos.
Supervisar la calidad
de los servicios y
aplicación del
régimen tarifario a
los encargados de la
operación y
mantenimiento.
Otorgar el permiso de
uso de agua de
acuerdo a Ley de
Recursos Hídricos y
su Reglamento y
aprobar las tarifas
para el pago de uso
de agua.
GobiernoLocalde
Pichacani-Laraqueri
Escaso
presupuesto para la
ejecución de obras
hidráulicas de
envergadura para
desarrollar la
actividad
agropecuaria.
Contar con la
infraestructura de
riego adecuada
para desarrollar la
actividad
agropecuaria.
Hacer las gestiones
ante el Gobierno
Regional Puno para
Viabilizar el
Proyecto.
Financiar proyectos
de desarrollo
agropecuario integral
una vez ejecutada la
infraestructura.
Gobierno
RegionalPuno
Escasa
infraestructura de
riego para
desarrollar la
agricultura y la
ganadería.
Desarrollo
agropecuario bajo
riego en el ámbito
de la Región.
Ejecutar los Estudios
de Pre-Inversión para
su posterior
viabilidad.
Financiamiento de la
inversión, ya que es
de prioridad para el
Gobierno Regional
Puno.

PIP:
2.5. Marco de referencia
2.5.1. Principales antecedentes del proyecto
Aproximadamente por los años 1999 – 2000 se construyeron canales rústicos por
los mismos comuneros de la parcialidad Tolamarca Cajsata para mejorar sus
pasturas naturales.
En el año 2001 la Municipalidad Distrital de Pichacani – Laraqueri construye el
canal de riego con material de mampostería de piedra en la comunidad
campesina de San José de Huancarani.
En el año 2009 el Programa Regional de Riego y Drenaje hace un diagnostico en
el ámbito del proyecto recomendando realizar el proyecto a nivel de perfil.
A inicios del 2013 el Instituto Mallku elabora el Plan de Gestión Integrada de
Recursos Hídricos – Distrito de Pichacani – Laraqueri .
2.5.2. Lineamiento de Política Nacional del Ministerio de Agricultura
El presente proyecto se enmarca dentro de los lineamientos de Política Nacional
del Ministerio de Agricultura, en los objetivos estratégicos que responden a la
problemática del sector, y se establecen dentro de los lineamientos de políticas,
estrategias y metas para el periodo 2007 – 2011.
El proyecto se encuentra dentro del eje estratégico de “Gestión del Agua” el
mismo que tiene como objetivo específico “incrementar la eficiencia de la
gestión del agua y el uso sostenible de los recursos hídricos”
2.5.3. Lineamiento de Política y Estrategia Nacional de Riego en el Perú
El proyecto se circunscribe en los Lineamientos Generales de Política Agraria
del Perú, cuyo objetivo central es “aumentar la rentabilidad y competitividad del
agro” y tiene como principales políticas agrícolas relacionadas con el subsector
riego, las siguientes:
 Desarrollo de plataformas de servicios agrarios, mejorando el manejo de
agua mediante la promoción de la inversión en tecnologías de riego

PIP:
modernas, y la adecuada operación y mantenimiento de la infraestructura de
riego existente.
 Apoyo a la tecnificación del agro, creando programas de apoyo estatal que
promueva la inversión en tecnificación del riego.
 Prevención de riesgos, concertado con el sector privado, disminuyendo la
vulnerabilidad de la infraestructura de riego y drenaje e institucionalizando la
gestión de riesgos en la prevención y mitigación de desastres (inundaciones,
sequias y heladas)
 Conservación del ambiente y el aprovechamiento sostenible de los recursos
naturales promoviendo el uso eficiente del agua de riego; así como, su
conservación y preservación para evitar el deterioro y la pérdida de suelos
por erosión y salinización, y el ordenamiento territorial mediante el manejo
integrado de cuencas y la recuperación de ambientes degradados.
 Participación indispensable de los usuarios y beneficiarios en el diseño y la
preparación del proyecto de inversión pública, así como en su
financiamiento, especialmente en la operación y mantenimiento.
Así mismo el proyecto se inscribe dentro de los objetivos contenidos en el
documento “Política y Estrategia Nacional de Riego en el Perú para el
periodo 2004 – 2013”, elaborado por la Comisión Técnica Multisectorial
constituida por iniciativa del Ministerio de Agricultura (MINAG) y nombrada
por D.S. N° 060-2002-AG del 12 de diciembre del 2001, en el cual se indica
como objetivo general “Contribuir a mejorar la rentabilidad y competitividad de
la agricultura de riego, mediante el aprovechamiento intensivo y sostenible de las
tierras y el incremento de a eficiencia en el uso del agua. Para cumplir con este
objetivo general se han considerado cinco objetivos específicos los cuales son:
 Ordenar y dar estabilidad al marco institucional del sector público y privado
vinculado a la gestión del riesgo escala nacional, regional y local, precisando
los principios de funcionamiento de las mismas con participación de los
usuarios.
 Incrementar la eficiencia de la gestión del agua, consolidando y mejorando la
infraestructura relacionada, promoviendo su adecuada operación y
mantenimiento mitigando su vulnerabilidad eventos extraordinarios, e
incrementando la tecnificación del riego y los programas de investigación,
capacitación y sensibilización.

PIP:
 Lograr un uso equitativo del recurso, regularizando los derechos de
aprovechamiento de las aguas de riego, y otorgando dotaciones básicas en
función de los recursos disponibles y el uso eficiente.
 Ordenar la gestión de la oferta y demanda del agua de riego en el marco de
una gestión integral y multisectorial de las cuencas hidrográficas que
contemple la preservación del medio ambiente y su autofinanciamiento.
 Promover organizaciones de usuarios de agua de riego tecnificado y
económicamente autosuficiente, asi como su participación en la operación y
mantenimiento de la infraestructura hidráulica.
Dentro de los lineamientos específicos de “Política y Estrategia Nacional de
Riego en el Perú para el periodo 2004 – 2013”, se tiene la consolidación a la
actual infraestructura hidráulica mayor de los proyectos especiales cuyas
políticas y estrategias son los siguientes:
Políticas:
 Subsidiar, en los casos necesarios, las inversiones en proyectos de
rehabilitación, reconstrucción y protección de la infraestructura mayor con el
propósito de asegurar la oferta de agua, en tanto tengan características bien
público.
 Garantizar la adecuada administración, operación y mantenimiento de la
infraestructura hidráulica mayor de uso multisectorial a cargo del estado
mediante subsidios temporales decrecientes y con plazo determinado.
 Promover la inversión privada para la conclusión de obras hidráulicas
mayores rentables a fin de aprovechar la oferta de agua.
Estrategias:
 Realizar o actualizar estudios requeridos para la consolidación
(rehabilitación, reconstrucción y protección) de la infraestructura mayor.
 Establecer un orden de prioridad para la ejecución de proyectos de
consolidación (rehabilitación, reconstrucción y protección), y elaborar un
programa de inversiones que permita su oportuna ejecución de acuerdo a los
recursos monetarios estimados en los planes estratégicos multianuales.
 Establecer programas de subsidios decrecientes a la operación y
mantenimiento, incluido el costo de seguro y el plazo máximo de su duración
por cada Proyecto Especial, de manera concordada con las políticas de
financiamiento de la gestión del agua de riego.

PIP:
 Actualizar los estudios técnico económicos para la conclusión de obras
hidráulicas mayores, diseñando medidas para la promoción de la inversión
privada (programas de financiamiento, incentivos tributarios y otros) que no
conlleven a subsidios ni a la asunción de riesgos por parte del estado.
2.5.4. Lineamientos de Política del Gobierno Regional Puno
El proyecto por su naturaleza se enmarca dentro de los lineamientos de la
Política Regional, en consecuencia de ello se encuentra dentro del Plan de
Desarrollo Concertado del Gobierno Regional de Puno, en donde uno de los
objetivos estratégicos de prioridad es “promover el desarrollo agropecuario en
forma planificada, concertada, competitiva, rentable y sostenible para elevar los
niveles de producción y rendimiento de los productos agropecuarios”
2.5.5. Lineamientos de política institucional
El Programa Regional de Riego y Drenaje (PRORRIDRE), es una unidad
ejecutora del Gobierno Regional Puno, entidad especializada en el
aprovechamiento del recurso hídrico superficial y subterráneo; tiene como
misión “Promover y contribuir al desarrollo integral sostenible de la actividad
agropecuaria, mediante el uso racional de los recursos agua y suelo, y la
ampliación de la frontera agrícola, a través de la ejecución de estudios, obras
hidráulicas de infraestructura de riego y desarrollo agropecuario, a fin de elevar
el nivel de producción y productividad agropecuaria y mejorar las condiciones
socioeconómicas en el ámbito de la región de Puno”
Los objetivos estratégicos del PRORRIDRE, son las siguientes:
 Formulación de Proyectos de Inversión Pública de Infraestructura de Riego
Mayor y Menor (Perfil, Factibilidad y Definitivo), Capacitación y Asistencia
Técnica en el manejo sostenible de recursos hídricos y sistemas de riego y
drenaje.
 Mejoramiento y construcción de infraestructura hidráulicas del sistema de
riego y drenaje.
 Brindar capacitación y asistencia técnica en el manejo, gestión y desarrollo
agropecuario en las irrigaciones de la región.
Las acciones están orientadas a la formulación de proyectos de Riego Mayor y
Menor, para la construcción y mejoramiento de infraestructuras hidráulicas de

PIP:
sistemas de riego y drenaje, y actividades de desarrollo agropecuario bajo riego
en los “Sistemas Integrales Hídricos de la Región Puno”, los mismos a
continuación se mencionan:
 Sistema Hídrico Integral Lagunillas (comprende las cuencas hidrográficas de
la provincia de Puno, Lampa y San Román)
 Sistema Hídrico Integral Chuquibambilla (comprende las cuencas
hidrográficas de la provincia de Melgar y Lampa)
 Sistema Hídrico Integral Azángaro (comprende las cuencas hidrográficas de
la provincia de Azángaro y parte de Melgar)
 Sistema Hídrico Integral Illpa (comprende las cuencas hidrográficas de la
provincia de Puno y San Román)
 Sistema Hídrico Integral Huenque (comprende las cuencas hidrográficas de
la provincia de El Collao y Puno)
 Sistema Hídrico Integral Callacame (comprende las cuencas hidrográficas de
la provincia de Chucuito - Juli)
 Sistema Hídrico Integral Suches (comprende las cuencas hidrográficas de la
provincia de Huancané)
 Sistema Hídrico Integral Huari Huari Sandia (comprende las cuencas
hidrográficas de la provincia de Sandia)
2.5.6. Base legal
El presente proyecto ha sido formulado teniendo en cuenta el marco jurídico
normativo institucional:
 Ley N° 27293, Ley del Sistema Nacional de Inversión Pública, sus
modificatorias, la Directiva General del SNIP, aprobada por R.D. N° 003-
2011-EF/68.01; es decir, teniendo en cuenta los procedimientos, criterios
técnicos, parámetros, formatos y anexos del SNIP.
 Resolución Ministerial N° 498-2003-AG, de Política y Estrategia Nacional
de Riego en el Perú.
 Ley N° 29338 de Recursos Hídricos y su Reglamento (D.S. N° 001-2010-
AG)

PIP:
Cuadro 12: Instrumentos de Gestión y Lineamientos Asociados
Política y Estrategia nacional de Riego en el Perú
para el periodo 2,004 – 2,013
Plan de Desarrollo Concertado
Regional
Políticas:
Subsidiar, en los casos necesarios, las inversiones
en proyectos de rehabilitación, reconstrucción y
protección de la infraestructura mayor, con el
propósito de asegurar la actual oferta de agua en
tanto tengan características de bien público.
Garantizarla adecuada administración, operación
y mantenimiento de la infraestructura hidráulica
mayor de uso multisectorial a cargo del estado
mediante subsidios temporales decrecientes y con
plazo determinado.
Promover la inversión privada para la conclusión
de obras hidráulicas mayores rentables a fin de
aprovechar la oferta de agua.
Estrategias:
Realizar o actualizar estudios requeridos para la
consolidación (rehabilitación, reconstrucción y
protección), y elaborar un programa de
inversiones que permita su oportuna ejecución de
acuerdo a los recursos monetarios estimados en
los planes estratégicos multianuales.
Actualizar los estudios técnico económicos para
la conclusión de obras hidráulicas mayores,
diseñando medidas para la promoción de la
inversión privada (programas de financiamiento,
incentivos tributarios y otros) que no conlleven a
subsidios ni a la asunción de riesgos por parte del
estado.
Promover el desarrollo
agropecuario en forma
planificada, concertada,
competitiva, rentable, y
sostenible para elevar los
niveles de producción y
rendimiento de los
productos agropecuarios.
Promover el desarrollo
rural para elevar la calidad
de vida de la población
rural.

PIP:
3. IDENTIFICACIÓN
3.1. Diagnóstico de la situación actual
3.1.1. Diagnóstico del área de influencia y área de estudio
El área de influencia del proyecto está comprendida por el área que vva a ocupar
la infraestructura hidráulica que es de 2.64 hectáreas y área potencial neta apta
para riego de 1,478.89 hectáreas. El área total de influencia del proyecto es de
1,481.53 hectáreas.
El área de estudio comprende las áreas de las comunidades (Tolamarca,
Huaylloma, Vizcachuni, Cajsata, Huarijuyo, Huancarani, Molla y Laconi) que
son de 2,073.79 hectáreas y las tierras misceláneas (colinas, riachuelos, bancos
de rio, bofedales, lagunas temporales, centro poblado Huarijuyo, viviendas, y
carreteras y caminos) que abarcan un área de 303.26 hectáreas. El área total de
estudio es de 2,377.05 hectáreas.
3.1.1.1. Características físicas
A. Geográficas
Según el estudio hidrológico, el proyecto se encuentra ubicado en la Sierra
Sur del país, Sistema Integral Huenque, Cuenca Ilave, Subcuenca
Tunquipa, Microcuenca Molla, políticamente en el distrito de Pichacani –
Laraqueri, provincia y región Puno, ocupa parte de la meseta altiplánica de
la Cuenca Ilave.
Cuenca: Ilave
Subcuenca: Tunquipa
Microcuenca: Molla
Región Natural: Sierra (Altiplano de Puno)
Este: 385,995.93 a 393,563.19 UTM
Norte: 8’200,223.16 a 8’212,623.73 UTM
Altitud: 3,954 a 4,056 msnm

PIP:
B. Climáticas
Humedad relativa (HR)
En el ámbito de proyecto se tiene una humedad relativa promedio de
58.01% una máxima de 64.00% y una mínima de 48.00%, estos datos son
promedio de 47 años, utilizados para el cálculo de evapotranspiración que
influye en el requerimiento de agua en los cultivos de la zona.
Cuadro 13: Humedad relativa media (%)
Precipitación pluvial (PP)
En el ámbito de proyecto y en el ámbito de la cuenca se tiene una
precipitación promedio de 738.52mm, una máxima de 1,227.00mm y una
mínima de 334.00mm, estos datos son promedio de 48 años que, son
utilizados en el cálculo de evapotranspiración para el requerimiento de
agua en los cultivos.
Cuadro 14: Precipitación total mensual (mm)
Temperatura (Tº)
En el ámbito de proyecto y en el ámbito de la cuenca se tiene una
temperatura promedio de 8.58º C, una máxima de 8.83º C y una mínima de
8.29º C, estos datos son promedio de 47 años que es menor en el mes de
julio con 5.81º C y mayor en el mes de diciembre con 10.47º C, estos datos
Ilave LAT-S : 16° 05' 17.7" REGIÓN : Puno
Ilave LON-W : 69° 38' 42.0" PROVINCIA : El Collao
ALTITUD : 3,860 msnm DISTRITO : Ilave
CO
AÑO ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC PROM.
PROM 70.96 73.57 71.68 62.53 50.40 46.57 48.70 49.38 51.96 55.74 53.06 61.51 58.01
STD 3.17 2.28 3.84 5.40 5.66 7.10 7.69 7.34 5.78 4.03 6.05 4.87 3.06
MIN 66.00 67.00 62.00 41.00 28.00 26.00 28.00 30.00 34.00 48.00 28.00 42.00 48.00
MAX 83.00 80.00 79.00 72.00 60.00 61.00 67.00 66.00 62.00 65.00 61.00 68.00 64.00
MEDIANA 70.00 74.00 71.00 64.00 51.00 47.00 48.00 50.00 53.00 56.00 54.00 62.00 58.25
Fuente: PRORRIDRE, Estudio Hidrológico, 2013
TIPO :
CÓDIGO : 110879
ESTACIÓN :
CUENCA :
Laraqueri LAT-S : 16° 09' 16.9" REGIÓN : Puno
Ilave LON-W : 70° 03' 59.7" PROVINCIA : Puno
ALTITUD : 3,900 msnm DISTRITO : Laraqueri
CO
PROM 171.29 154.42 125.44 42.29 9.23 4.63 4.13 10.46 20.96 32.02 60.17 103.50 738.52
STD 72.11 66.19 50.41 29.15 11.24 11.05 8.62 14.20 19.15 26.56 40.53 51.04 172.86
MIN 69.00 37.00 19.00 7.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 23.00 334.00
MAX 368.00 283.00 258.00 141.00 52.00 55.00 35.00 57.00 95.00 123.00 157.00 261.00 1,227.00
MEDIANA 152.50 143.50 125.00 37.00 4.00 1.00 0.00 4.50 15.50 26.00 50.00 98.00 715.50
TIPO :
CÓDIGO : 120316
CUENCA :
ESTACIÓN :

PIP:
son utilizados para el cálculo de evapotranspiración para el requerimiento
de agua en los cultivos.
Cuadro 15: Temperatura media mensual extendida (°C)
Calendario climático en el ámbito del proyecto
Las áreas del proyecto presentan un clima variado, de tipo semilluvioso y
frígido, el cual se constituye en un factor limitante, para el desarrollo
normal de la actividad agropecuaria, debido a los recurrentes periodos de
heladas y sequías cíclicas durante los meses de Mayo a Septiembre
alcanzando temperaturas incluso por debajo de los 0° C durante la
época de invierno. Teniendo estos factores se ha podido establecer el
calendario estacional, el mismo que se muestra en el siguiente cuadro:
Cuadro 16: Calendario climático del ámbito del proyecto
ASPECTOS CLIMATICOS
MESES
E F M A M J J A S O N D
EPOCA SECA X X X X X X X
Heladas y sequías X X X X
Vientos Fuertes X
EPOCA LLUVIOSA X X X X X
Menores precipitaciones X X
Mayores precipitaciones X X X
Granizadas y Nevadas X X
C. Hidrológicas
Descripción de la cuenca
La cuenca del lago Titicaca, tiene como uno de sus afluentes al río Aguas
Calientes, el cual nace de la unión de los ríos Viluyo y Loripongo, el rio
Viluyo nace de la unión del rio Malcomayo y rio Cutimbo, el rio
Loripongo nace de la unión del rio Moroccollo y rio Molla- Huarijuyo. En
el rio Molla - Huarijuyo, se circunscribe el área del proyecto de la Presa.
Ilave LAT-S : 16° 05' 17.7" REGIÓN : Puno
Ilave LON-W : 69° 38' 42.0" PROVINCIA : El Collao
ALTITUD : 3,860 msnm DISTRITO : Ilave
CO
PROM 9.97 9.74 9.96 9.02 7.63 5.84 5.81 6.96 8.02 9.36 10.24 10.47 8.58
STD 0.33 0.46 0.21 0.13 0.52 0.54 0.38 0.20 0.39 0.47 0.43 0.48 0.14
MIN 9.00 8.50 9.00 8.70 5.80 5.00 5.00 6.00 7.00 8.70 9.40 9.80 8.29
MAX 11.00 10.60 10.40 9.60 8.10 7.10 6.40 7.30 9.00 10.00 11.10 11.00 8.83
MEDIANA 10.00 10.00 10.00 9.00 8.00 6.00 6.00 7.00 8.00 9.00 10.00 10.30 8.58
TIPO :
CÓDIGO : 110879
CUENCA :
ESTACIÓN :

PIP:
El Río Molla - Huarijuyo, cuyas nacientes se encuentran sobre los 4,650
msnm, en la Quebrada Timil y la quebrada Iscasiqui y conjuntamente con
la quebrada Eje Ejene son afluente al Rio Molla - Huarijuyo, que desde sus
nacientes hasta el punto de Interés (presa Molla) tiene una longitud de
14.48 km. y drena un área de 73.73 km². El 71.11 % del volumen total
anual que produce es descargado en el período de avenidas (Diciembre a
Marzo), y el 28.89 % en el periodo de estiaje.
Disponibilidad hídrica del rio Molla
La disponibilidad hídrica del rio Molla a un 75% de persistencia y
considerando el caudal ecológico al 10% se muestra en el cuadro 17, la
cual nos da a conocer que, la menor disponibilidad de agua se da en los
meses de Octubre y Noviembre con caudales de 90 l/s, y la mayor
disponibilidad se da en el mes de Marzo con caudal 1,050 l/s.
Cuadro 17: Disponibilidad hídrica del rio Molla a un 75% de persistencia
Calidad del agua del rio Molla
Para evaluar la calidad de agua del rio Molla, primero se ha efectuado en la
fase de campo, tomando una muestra (1 litro de agua) en el punto de interés
(presa proyectada); seguidamente en fase de laboratorio, se deja la muestra
de agua en el laboratorio de agua y suelo del INIA – Puno.
Los resultados se muestran en el siguiente cuadro:
Cuadro 18: Resultado de análisis de agua
Según el cuadro podemos concluir que, el agua del rio Molla cumple con
los requisitos y se puede usar para riego en la mayoría de los suelos.
PERSIST. SEP OCT NOV DIC ENE FEB MAR ABR MAY JUN JUL AGO
PROM. 0.15 0.17 0.34 0.75 1.72 2.03 1.56 0.79 0.38 0.27 0.20 0.17
Q P 50% 0.14 0.14 0.19 0.59 1.55 1.81 1.48 0.71 0.35 0.26 0.21 0.16
Q P 75% 0.11 0.10 0.10 0.36 0.99 1.16 1.17 0.57 0.27 0.22 0.18 0.14
Q P 95% 0.09 0.08 0.07 0.15 0.46 0.57 0.52 0.29 0.21 0.19 0.15 0.11
Q eco. 0.01 0.01 0.01 0.04 0.10 0.12 0.12 0.06 0.03 0.02 0.02 0.01
Q disp. 0.10 0.09 0.09 0.32 0.89 1.05 1.05 0.51 0.24 0.20 0.16 0.13
Temp. C.E.
(°C) mmhos/cm25°C Ca++
Mg++
Na+
K+
CO3 HCO3 Cl SO4 NO3
16.90 6.32 0.255 1.00 2.20 0.42 0.60 0.00 1.02 1.20 1.02 1.02
Fuente: Laboratorio de Agua y Suelo del INIA - Puno
Cationes (meq/l)
pH
SAR = 0.33 Suma de Cationes = 4.22 Suma de Aniones = 4.26
Clasificacion = C1S1
Aniones (meq/l)

PIP:
C1 de calidad buena para diferentes tipos de cultivos.
S1 no presenta problemas de sodio.
D. Edafológicas
Características del recurso suelo
El estudio se ha realizado a nivel correspondiente a un levantamiento
detallado con el fin de elaborar un mapa de levantamiento detallado con el
fin de elaborar un mapa de suelos y realizar la interpretación del mismo, de
acuerdo a la aptitud para el riego. Las normas seguidas en la ejecución e
interpretación del presente levantamiento, son las indicadas por el "Bureau
of Reclamation Manual", del Departamento del Interior de Estados Unidos;
las del "Soil Survey Manual", Soil Taxonomy y Keys to Soil Taxonomy
del Departamento de Agricultura de los Estados Unidos, así como otros
manuales de esta naturaleza, adecuados y orientados a los fines del estudio
y a la realidad edafológica - agrológica de nuestro medio.
Los suelos en el ámbito del proyecto, según el estudio Agrologico se tienen
cuatro clases de suelos:
Clase 3 (arable y regable): Esta clase de tierras cubre una superficie de
812.27 hectáreas, el 34.17 % del área total evaluada. Se halla constituida
por los suelos: Tolamarca y Vizcachuni y todos ellos con sus Fases.
Esta clase comprende tierras cuyo aprovechamiento es limitado. debido a
deficiencia de los factores suelo, clima y topografía; las limitaciones en
cuanto al factor suelo son las más saltantes por ser moderadamente
profundos a superficiales; textura franco limoso a franco arenoso; libre a
moderadamente sodificado; las limitaciones al factor climático es por la
presencia de bajas temperaturas lo que produce heladas en la zona del
proyecto; con pendientes ligeramente inclinadas a empinadas por tanto
requiere bastante manejo para evitar las erosiones extremas.
Estos suelos requieren de un programa de buen manejo, mejoramiento y
conservación; con la fertilización orgánica, abonamiento orgánico en su
integridad y la implementación de un sistema de riego adecuado y de buen
manejo a nivel de la parcela.

PIP:
Clase 4 (arable limitada y regable): Esta clase de tierras cubre una
superficie de 669.26 hectáreas, el 28.16 % del área total evaluada. Se halla
constituida por los suelos: Huarijuyo, Huaylloma y Cajsata.
Esta clase comprende tierras cuyo aprovechamiento es limitado debido a
deficiencia de los factores suelo y clima; las limitaciones en cuanto al
factor suelo son las más saltantes por ser superficiales a moderadamente
profundos, libre a ligeramente sodificados; al clima por la presencia de
heladas en la zona del proyecto.
Estos suelos requieren de un programa de manejo, mejoramiento y
conservación; con la fertilización orgánica, abonamiento orgánico y la
implementación de un sistema de riego e implementación de un adecuado
manejo del suelo para evitar las erosiones extremas.
Clase 5 (no arable y temporalmente no regable): Esta clase comprende
una superficie de 592.26 hectáreas, el 24.92 % del área total evaluada. Se
halla constituida por los suelos: Huancarani, Molla y Laconi.
Las tierras de esta clase se caracterizan por las deficiencias que presentan,
principalmente en los factores suelo, clima y drenaje; las limitaciones en
cuanto al factor suelo son superficiales y moderadamente sodificados en la
superficie del suelo; al clima por la presencia de heladas; imperfectamente
drenados.
Estos suelos no pueden ser dedicados a cultivos pero poseen un valor
potencial como para poder justificar la realización de estudios especiales
para rescatar una parte y definir su clasificación definitiva, se tiene la
posibilidad de efectuar el uso mediante el sistema de recuperación del suelo
y las praderas.
Clase 6 (no apta): Esta clase comprende una superficie de 303.26
hectáreas, el 12.76 % del área total evaluada, se incluye dentro de esta
clase aquellas tierras misceláneas constituidas por: Colinas, Bancos del
Río, Riachuelos, Bofedales, Viviendas de los Usuarios de Riego,
Carreteras, Caminos y Otros.

PIP:
Estas tierras son inapropiadas para propósitos de riego debido a que no
presentan los requisitos mínimos exigidos para las clases de aptitud
señaladas. Se encuentran distribuidos en el área de estudio.
Clasificación de suelos según aptitud para riego
Esta clasificación representa la evaluación de las condiciones limitantes
tanto permanente como transitoria del suelo, el mismo que son
considerados elementos básicos para determinar el uso apropiado de la
tierra y del agua, el tamaño de las parcelas, la capacidad de pago y los
costos y beneficios de la transformación de la tierra. La extensión y
porcentaje de suelos según aptitud para el riego se muestra en el siguiente
cuadro:
Cuadro 19: Clasificación de suelos según aptitud para riego
Clasificación de las tierras según su capacidad de uso mayor
Tierras aptas para cultivo en limpio (A): Estas tierras comprende una
superficie aproximada de 496.39 hectáreas, que representa 20.88 % del
área total evaluada e incluye a aquellas tierras que presentan las mejores
condiciones edáficas y topográficas para la implantación de una agricultura
intensiva, sobre la base de cultivos anuales o de corto período vegetativo
acorde con las condiciones ecológicas de la zona.
ha % ha %
3 550.59 23.16 sc 315.88 13.29 Tolamarca
sc 234.71 9.87 Huaylloma
4 930.94 39.16 sc 228.69 9.62 Huarijuyo
sct 496.39 20.88 Vizcachuni
sc 205.86 8.66 Cajsata
5 592.26 24.92 scw 324.98 13.67 Huancarani
scw 171.04 7.20 Molla
scw 96.24 4.05 Laconi
6 303.26 12.76 t 191.01 8.04 Colinas
w 3.18 0.13 Riacuelos
w 39.18 1.65 Bancos del Rio
w 12.58 0.53 Bofedales
w 4.37 0.18 Lagunas Temporales
12.39 0.52 Centro Poblado Huarijuyo
32.20 1.35 Viviendas
8.35 0.35 Carreteras y Caminos
TOTAL 2,377.05 100.00 2,377.05 100.00
AREA TOTAL (ha) 2,377.05
AREA BRUTA DE RIEGO (CLASE 3 y 4) (ha) 1,481.53
AREA NETA DE INFRAESTRUCTURA DE RIEGO YDRENAJE (ha) 2.64
AREA POTENCIAL NETA APTA PARA EL RIEGO (ha) 1,478.89
Fuente: PRORRIDRE, Estudio Agrológico, 2013
SUPERFICIETOTAL SUPERFICIEPARCIAL
SUELOS INCLUIDOSCLASE SUB CLASE

PIP:
Dentro de este grupo, se ha establecido las siguientes clases de capacidad
de uso mayor: A3 (Subclase: A3sce(r)), en estas tierras es recomendable
implementar o instalar cultivos de Papa, quinua, habas, cultivos pastos y
forrajeros y otros, esto teniendo en cuenta las condiciones ambientales de
la zona.
Tierras aptas para pastos (P): Estas tierras comprenden una superficie de
1,577.40 hectáreas, que representa el 66.36% del área total evaluada e
incluye aquellas tierras que, por sus limitaciones edáficas, climáticas,
riesgo de erosión y necesidad de la aplicación de riego; no son aptas para
cultivos intensivos ni permanentes mejorados, solo cultivos adaptados a las
condiciones ecológicas del medio.
Dentro de este grupo, se ha establecido la siguiente clase de capacidad de
uso mayor P3 (subclases: P3sc(r), P3sce(r) y P3scw), en estas tierras es
recomendable instalar cultivo de pastos (alfalfa), cultivos forrajeros (avena
y cebada) y otros, esto teniendo en cuenta las condiciones ambientales de la
zona.
Tierras de protección (X): Subclase X, Incluye a las unidades de área
miscelánea identificadas que comprende una superficie de 303.26
hectáreas, que representa el 12.76 % del área total evaluada; como las
colinas de pendientes mayores, riachuelos, bancos del rio y rio Molla,
bofedales, lagunas permanentes y temporales, viviendas de la población
beneficiaria, centro poblado de Huarijuyo y carreteras y caminos en la zona
del proyecto.
Estas tierras son inapropiadas para propósitos de su uso debido a que no
presentan los requisitos mínimos exigidos.

PIP:
Cuadro 20: Extensión y porcentaje de los suelos según su capacidad de
uso mayor
E. Medio físico natural y biológico que podrían ser afectados por el
proyecto
Durante el desarrollo de etapa de construcción - actividades previas - el
medio físico es impactado negativamente, pero de manera temporal y
puntual. En contraste, el medio socio económico es impactado
positivamente, debido al aumento de la demanda de mano de obra local y a
la construcción de nuevos caminos de acceso, que mejorarán la
comunicación entre los pueblos del área de influencia directa, mejorando
así la economía local. En la etapa de construcción, la mayoría de las
actividades del proyecto impactan negativamente sobre el medio físico y el
biológico.
En el medio físico, el componente más afectado es el suelo (erosión de
suelo, inestabilidad de taludes, compactación, inundación, cambio de uso y
modificación del relieve), que presenta un impacto significativo de carácter
temporal y permanente en algunos casos; seguidamente se tiene el
componente referido al aire (alteración de la calidad del aire y generación
de ruidos) que presenta un impacto significativo de carácter temporal; y por
último se tiene al componente agua (calidad de agua superficial, régimen
fluvial y variación del flujo del rio) presenta un impacto levemente
significativo de carácter temporal, debido a las actividades que se
desarrollan en el proceso de construcción, operación, mantenimiento y
abandono. También se ve afectado el componente Biológico, los factores
de Flora (cubierta vegetal, bofedales) y Fauna (aves, mamíferos, fauna
ha % ha % ha %
A 496.39 20.88 A3 496.39 20.88 A3sce(r) 496.39 20.88
P3sc(r) 228.69 9.62
P3sce(r) 756.45 31.82
P3scw 592.26 24.92
SUB-TOTAL 2,073.79 87.24 2,073.79 87.24 2,073.79 87.24
Colinas 191.01 8.04
Riacuelos 3.18 0.13
Bancos del Rio 39.18 1.65
Bofedales 12.58 0.53
Lagunas Temporales 4.37 0.18
Centro Poblado Huarijuyo 12.39 0.52
Viviendas 32.20 1.35
Carreteras y Caminos 8.35 0.35
TOTAL 2,377.05 100.00
Fuente: PRORRIDRE, Estudio Agrológico, 2013
GRUPO CLASE SUB-CLASE
SUPERFICIE SUPERFICIE SUPERFICIE
SIMBOLO SIMBOLO SIMBOLO
P 1,577.40 66.36 P3 1,577.40 66.36

PIP:
acuática, especies en peligro y habitad) se ve afectado por la pérdida de
áreas de bofedales y de pastoreo por el embalse de la presa, perdida de
cobertura vegetal por las actividades de limpieza y desbroce de canteras,
apertura de caminos de acceso; mientras que la fauna será afectado
moderadamente por la pérdida de hábitat, que rápidamente se adaptará a las
condiciones ambientales del medio
El medio socio económico es impactado positivamente, debido a la
generación de empleo para personal técnico, administrativo y mano de obra
calificada y no calificada, alquiler de maquinarias, adquisición de bienes y
materiales de construcción, mejora en la actividad agropecuaria
(agricultura y ganadería) se verán favorecidas debido a la demanda de sus
productos y servicios; y como consecuencia la generación de una economía
local; este componente tiene un impacto de carácter permanente en
aspectos de actividad agropecuaria y economía local.
En la etapa de abandono, el medio biológico, será el más favorecido como
consecuencia de la limpieza y rehabilitación de las áreas afectadas así
mismo se ejecutaran actividades relacionadas al mejoramiento y
restauración del paisaje.
F. Identificación de peligros y vulnerabilidad
Peligros naturales:
De mayor impacto: en la zona del proyecto se presentan peligros de
Precipitaciones Intensas, sequías severas.
Las lluvias intensas afectarían principalmente al sistema de
almacenamiento.
Las sequías severas afectarían al área del proyecto en el desarrollo de los
cultivos.
De menor impacto: heladas
La zona del proyecto esta propensa a sufrir cambios fuertes de temperatura,
siendo uno de los peligros las heladas que afectarían a los beneficios del
horizonte del proyecto.

PIP:
Peligros socio-naturales:
Estos peligros se podrían generan en la fase de construcción por una
inadecuada intervención humana sobre los ecosistemas, como puede ser en
la zona de canteras que debe ser tomado en cuenta.
Peligros tecnológicos:
En la zona y por la naturaleza del proyecto no existen peligros
tecnológicos.
G. Vías de comunicación
El acceso vial desde la ciudad de Puno hasta el ámbito de influencia del
proyecto es a través de la carretera asfaltada Puno - Laraqueri, con un
recorrido de 38 km en 40 minutos, luego continuar por la carretera
afirmada Laraqueri – Huarijuyo, con un recorrido de 12 km en 20 minutos.
El recorrido de Huarijuyo – Presa Molla es de 4 km en 10 minutos.
El acceso al ámbito de influencia del proyecto se detalla de acuerdo al
siguiente cuadro:
Cuadro 21: Distancia y vías de acceso
3.1.1.2. Diagnóstico de las características socioeconómicas
Beneficiarios del proyecto
Cabe mencionar que la población beneficiaria se encuentra en la jurisdicción
del distrito de Pichacani - Laraqueri, provincia de Puno de la región Puno.
Los productores agropecuarios de todo el ámbito del proyecto que es de 411
familias, con un promedio de 4 miembros por familia, lo que constituye un
total de 1,768 habitantes, asentadas en la parte del área geográfica del
Proyecto, el mismo que se distribuye en el siguiente cuadro:
DISTANCIA TIEMPO TIPO DE VIA
(km) (min) VIA PRINCIPAL
1 Puno - Laraqueri 38 40 Asfaltada Puno - Moquegua
2 Laraqueri - Huarijuyo 12 20 Afirmada Laraqueri - Huarijuyo
3 Huarijuyo - Presa Molla 4 10 Trocha carrozable Laraqueri - Presa Molla
4 Puno - Presa Molla 54 70 Mixto Puno - Presa Molla
N° TRAMO

PIP:
Cuadro 22: Población del ámbito del proyecto
Estructura de la población por sexo
El estudio de la población según sus características biológicas, constituye
posiblemente, el objetivo más elemental del estudio de la población; pues la
estructura y su tamaño son dos hechos básicos en los que descansa la
organización social de cualquier grupo humano.
Asimismo, la dinámica del crecimiento demográfico depende del equilibrio
que exista entre la cantidad de hombres y mujeres y la relación entre los
diferentes grupos de edades; donde la mortalidad y la fecundidad actúan
diferencialmente sobre ellos.
Los censos de población recogen a menudo información referida a la estructura
de la población en la medida que el sexo y la edad de los individuos se
encuentran asociadas a otras características tales como las económicas,
sociales, culturales entre otras; por esta razón, las tabulaciones censales suelen
presentar estos atributos según sexo y la edad de la población.
El análisis por sexo de la población del ámbito del proyecto es de una
estructura equilibrada, presenta un índice de la población femenina ligeramente
superior a la población masculina. El cuadro 23, nos da a conocer la diferencia
mínima de 2% entre hombres y mujeres; es decir, el 49% de la población son
hombres y 51% son mujeres.
N° Comunidades Total de Familias Población Total
1 CC Huarijuyo 115 495
2 P Chuputani 45 194
3 S Vizcachani Collpa 37 159
4 CC Tolamarca Callanca 64 275
5 P Tolamarca Cajsata 37 159
6 CC San Jose de Huancarani 47 202
7 CC San juan de Laconi 25 108
8 S Putuni Cajsata 41 176
411 1,768
4
Fuente: PRORRIDRE, Estudio Agrosocioeconómico, 2013
TOTAL
N° de Personas por Familia

PIP:
Cuadro 23: Distribución de la población por sexo
Población por grupos especiales de edad
Para el análisis de la población por estructura de edad, la población se puede
agrupar de diferentes formas. En este caso en particular, se presenta un
esquema que tiene relación con el ciclo de vida de la población, y considera los
siguientes grupos de edad: población infantil (0 – 14 años), jóvenes (15 – 29
años), adulta joven (30 – 44 años), adulta (45 – 59 años) y adulta mayor (60 y
más años de edad)
Según el estudio agrosocioeconómico, los datos fueron obtenidos mediante una
encuesta realizada, las cuales indican que la población infantil es de 23%,
población joven de 26%, población adulta joven de 23%, población adulta de
15% y población adulta mayor de 13%.
Cuadro 24: Distribución de la población por edad
N° Comunidades Hombres Mujeres Población Total
1 CC Huarijuyo 55 60 115
2 P Chuputani 22 23 45
3 S Vizcachani Collpa 18 19 37
4 CC Tolamarca Callanca 31 33 64
5 P Tolamarca Cajsata 17 20 37
6 CC San Jose de Huancarani 24 23 47
7 CC San juan de Laconi 13 12 25
8 S Putuni Cajsata 20 21 41
200 211 411
49 51 100
TOTAL
Porcentaje (%)
Infantil Joven Adulto Joven Adulto Adulto Mayor Pobalcion
(0 - 14 años) (15 - 29 años) (30 - 44 años) (45 - 59 años) (> 60 años) Total
1 CC Huarijuyo 26 30 26 17 15 115
2 P Chuputani 10 12 10 7 6 45
3 S Vizcachani Collpa 9 10 9 6 5 37
4 CC Tolamarca Callanca 15 17 15 10 8 64
5 P Tolamarca Cajsata 9 10 9 6 5 37
6 CC San Jose de Huancarani 11 12 11 7 6 47
7 CC San juan de Laconi 6 7 6 4 3 25
8 S Putuni Cajsata 9 11 9 6 5 41
95 107 95 62 53 411
23 26 23 15 13 100
TOTAL
Porcentaje (%)
N° Comunidades

PIP:
Población económicamente activa PEA
Las características económicas de una población se determinan en función del
concepto de actividad económica, entendiéndose como tal al conjunto de
acciones que realizan las personas, o que están dispuestas a realizar, para
producir bienes y servicios económicos. Desde este punto de vista, la
población total se clasifica en Población Económicamente Activa (PEA) y
Población Económicamente No Activa (PENA).
La PEA en el ámbito de proyecto está conformado por todas las personas que
demandan fuente de empleo y participan con su aporte en las actividades
económicas, es además un capital humano que apoyará a las acciones de
desarrollo de la población.
En el cuadro 25 podemos observar que, la población del ámbito del proyecto se
dedica en un mayor porcentaje a la actividad pecuaria (37.40%) y agrícola
(18.12%), lo cual indica que es muy importante la construcción de
infraestructura de almacenamiento, distribución y optimización de agua para
mejorar los rendimientos e incrementar la producción agropecuaria. También
resalta otra actividad económica que es la artesanía con 15.65%, para lo cual se
debe mejorar el manejo adecuado de alpacas para aprovechar la fibra que es
utilizada como materia prima en esta actividad. Otra actividad económica es la
agroindustrial con 8.09%, esta actividad comprende en transformar los
productos agropecuarios como la leche a queso, carne a charqui o chalona,
fibra de alpaca en chompas, chalinas, chales, chullos, entre otros.
Cuadro 25: PEA del ámbito del proyecto
N° Actividades %
1 Agricola 18.12
2 Pecuaria 37.40
3 Artesania 15.65
4 Comercio 5.03
5 Transporte 3.04
6 Mineria 1.95
7 Agroindustria 8.09
8 Otros 10.72
100.00
TOTAL

PIP:
Ingreso económico
En base al nivel de los jornales que se pagan en la zona, se estima que un
trabajador agropecuario alcanza un ingreso mensual entre S/. 250 a S/. 450.00, de
acuerdo a la temporada de la campaña agrícola, ya que en las épocas de siembra y
cosecha, que es donde se incrementa la demanda, los trabajadores logran trabajar
todos los días de la semana mientras que en las otras épocas sólo trabajan entre 3 a
4 días por semana.
De esta manera podemos apreciar que el trabajador agropecuario local vive una
economía precaria; ya que el jornal de un obrero varón está en 20 soles en cambio
el jornal de trabajo de mujeres varia de 15.00 a 17.00 nuevos soles por día de
trabajo.
Migración
Los movimientos migratorios de la población del ámbito del proyecto que está
comprendida en el distrito de Pichacani - Laraqueri, generalmente se da en
jóvenes de 12 a 29 años y jóvenes adultos de 30 a 44 años de edad, los jóvenes
de 12 a 29 años de edad generalmente migran para seguir estudios superiores o
mejores oportunidades de trabajo, los jóvenes adultos generalmente migran por
motivos de trabajo algunos con familia para dar mejores condiciones de vida
para su familia, en caso de mujeres migran a otras ciudades desde los 12 años
también para continuar sus estudios y seguir estudios superiores o buscan otras
oportunidades de trabajo.
Cuadro 26: Migración de los pobladores del ámbito del proyecto
N° Ciudad %
1 Lima 7.26
2 Arequipa 12.32
3 Tacna 13.02
4 Moquegua 15.36
5 Ilo 23.20
6 Puno 17.47
7 Juliaca 11.37
100.00
TOTAL

PIP:
Nivel de pobreza
La pobreza más grave se encuentra en las zonas rurales; la pobreza es más
difícil de superar por la conjunción de diversos factores tales como la baja
producción y productividad agropecuaria, desnutrición infantil, menor acceso y
baja calidad de la educación rural, falta de acceso a infraestructura y servicios
básicos, etc.
Cuadro 27: Distribución de la población por sexo
Así, la causa central de la pobreza extrema sigue siendo la bajísima
productividad del productor agropecuario, factor que determina no sólo un
paupérrimo nivel de vida en el campo sino también un muy bajo salario de
oferta en la ciudad.
Comercialización y mercado
En la zona del proyecto el sistema de comercialización de los productos
agropecuarios son mercantil en donde el intercambio comercial es una cadena
desde el rescatista, acopiador, intermediario y el distribuidor de productos
respectivamente. Los principales mercados para vender los productos (carne,
ganado vivo y otros) son las ferias semanales que se realiza los días Jueves en
el Centro Poblado Huarijuyo y días Domingos en Laraqueri. La venta de
productos en cantidades mayores se realiza en los mercados de Puno y
Moquegua con valor agregado por parte de los productores agropecuarios, esto
generalmente lo realizan los pequeños y medianos productores, empresas
productoras, empresas asociativas y comunales.
Mas Pobre Quintil 2 Quintil 3 Quintil 4 Menos Pobre
Amantani Acora Puno
Atuncolla Capachica
Coata Chucuito
Huata Mañazo
Esquilachi Paucarcolla
Tiquillaca Pichacani
Vilque Plateria
Total 7 7 1 0 0
Fuente: FONCODES, 2006
Quintil del Indice de Carencias de los Distritos
Puno
Provincia

PIP:
Rol de la mujer
La mujer en el ámbito del proyecto se dedica a los trabajos en el hogar, al
pastoreo del ganado vacuno, ovino y alpacas, ordeños, esquila, trabajos de
siembra, deshierbo, aporque, cosecha, corte de forrajes y otros. La mujer en
muchos casos se ha convertido en el sostén económico importante de la familia
Educación
En el ámbito del proyecto se tiene 2 centros de educación inicial (1 Jardin en
Haurijuyo y 1 PRONOEI en Tolamarca), 2 centros educativos primaria (1 en
Huarijuyo y 1 en Tolamarca), y 1 centro educativo secundario que se encuentra
en Huarijuyo.
En los centros educativos hay deficiencia en infraestructura, ya que son
ambientes que están construidos con adobe y calamina, a veces se da el caso de
que algunos estudiantes tienen que caminar grandes distancias ya que los centros
educativos están ubicados, lejos del lugar en donde viven.
Es evidente el poco interés de los padres de familia en la educación de sus
hijos, por la escasa preparación que ellos tienen, lo cual se refleja en la
deserción o inasistencia escolar y la exclusión de muchos niños del sistema
educativo, así como la escasa dotación de materiales educativos y poco apoyo
de los padres de familia en las actividades escolares (reuniones, actuales, etc.)
Es importante que los padres de familia comprendan la importancia de
participar activamente en la educación de sus hijos, considerando que es el eje
preliminar del desarrollo del distrito.
Cuadro 28: Instituciones educativas en el ámbito del proyecto
Nombre de la I.E. Centro poblado
Alumnos
(2012 P/)
Docentes
(2012 P/)
Secciones
(2012 P/)
Inicial (Jardin) Huarijuyo 12 1 1
PRONOEI Tolamarca 9 1 1
IEP 70126 Huarijuyo 67 6 6
IEP 70151 Tolamarca 20 2 6
IES Miguel Grau Huarijuyo 67 7 5

PIP:
Las deficiencias de infraestructura, equipamiento, mobiliario, materiales
didácticos y docentes capacitados, reduce significativamente la calidad del
proceso de enseñanza (profesor) y aprendizaje (alumno). De ahí que los
egresados de los centros educativos primarios para continuar sus estudios
secundarios tienen que migrar a otros distritos y provincias vecinas.
Foto 01: Alumnos de la IEP 70126 – Huarijuyo
Foto 02: Alumnos de la IES Miguel Grau - Huarijuyo

PIP:
Sin instrumentos de trabajo elementales y con necesidades diversas, el docente
no podrá desarrollar adecuadamente sus sesiones de clase, sin embargo
básicamente en el nivel de PRONOIES, Inicial y Centros Educativos Primarios
Rurales, la imaginativa del docente ha posibilitado mejorar la calidad de la
enseñanza dentro de los estándares admitidos.
Un número importante de docentes no tienen título Pedagógico o Universitario
para ejercer la docencia; sin embargo, fueron nombrados en la carrera
magisterial en la década de los 80, muchos de estos docentes no muestran
preocupación para capacitarse y ofrecer mejor calidad de enseñanza a sus
alumnos.
Observando esta realidad los padres de familias optan por matricular a sus
menores hijos en centros educativos de distritos y provincias vecinas.
Foto 03: Docentes de la IEP 70151 - Tolamarca
Salud
Los servicios de salud en el ámbito del proyecto son de gran importancia para
la supervivencia de las poblaciones, debido a los múltiples eventos que
producen impactos significativos en la salud pública de manera directa (por
ejemplo lesiones físicas, traumas, etc.) o indirectos (incidencia de
enfermedades infecciosas, desnutrición, enfermedades crónicas, etc.). Estos
efectos están relacionados con diferentes factores, como la falta de servicios
básicos, la interrupción en el suministro de alimentos, los trastornos en los

PIP:
servicios de salud, el hacinamiento de personas y los desplazamientos de la
población. A continuación se indica los establecimientos de salud en el ámbito
de proyecto:
 Puesto de salud I – 1 Huarijuyo
 Centro de salud I – 4 Pichacani Laraqueri
 EsSALUD Pichacani Laraqueri
Foto 04: E.E.S.S. I-1 Huarijuyo
Agua potable
El servicio de agua potable en su mayoría beneficia actualmente a las zonas
urbanas es decir a la capital de distrito y en el centro poblado de Huarijuyo. En
las comunidades campesinas este servicio es limitado por la carencia de
fuentes de agua cercano. A continuación en el cuadro 29 se muestra el
porcentaje de familias que se abastecen por diferentes fuentes de agua, el 75%
tienen agua potable y un 19% tienen pozo con bomba.

PIP:
Cuadro 29: Abastecimiento de agua para con sumo humano
Desagüe
En el ámbito del proyecto no hay desagüe y en la Capital de Distrito del ámbito
de Proyecto este servicio de deficiente, los pobladores de las Comunidades
Campesinas beneficiadas con el Proyecto hacen sus necesidades en letrinas
construidas por diferentes instituciones estatales, así como en el campo abierto
o simplemente en cualquier lugar, a continuación se da un cuadro de que
porcentaje de familias usa diferentes instalaciones para hacer sus necesidades.
En el cuadro 30 podemos observar que en promedio el 82% hacen sus
necesidades en letrinas que fueron construidas por ellos mismos y por otras
instituciones, y el 17% en campo abierto.
Cuadro 30: Abastecimiento de agua para consumo humano
Comunidades
Pozo con
Bomba
Manantial Pilón Población
Cc. Huarijuyo 13 5 97 115
Parc. Chuputani 10 4 31 45
Sec. Vizcachani Collpa 11 5 21 37
Cc. Tolamarca Callanca 10 2 52 64
Parc.Tolamarca Cajsata 3 5 29 37
Cc. San Jose de Huancarani 3 3 41 47
Cc. San juan de Laconi 6 1 18 25
Sec. Putuni Cajsata 21 0 20 41
TOTAL 77 25 309 411
Porcentaje % 19 6 75 100
Comunidades Letrina Campo Abierto Otros
Cc. Huarijuyo 94% 6% 0%
Parc. Chuputani 89% 9% 2%
Sec. Vizcachani Collpa 68% 30% 3%
Cc. Tolamarca Callanca 77% 23% 0%
Parc.Tolamarca Cajsata 95% 5% 0%
Cc. San Jose de Huancarani 96% 4% 0%
Cc. San juan de Laconi 96% 4% 0%
Sec. Putuni Cajsata 46% 54% 0%
PROMEDIO 82% 17% 1%

PIP:
Servicio de energía eléctrica
La zona urbana del ámbito de proyecto, el 85% de la población tiene el
servicio de energía eléctrica, el 4% hace uso de velas y 11% usa mechero. A
continuación se da el porcentaje de familias con energía eléctrica y tipo de
energía que usan los que no cuentan con este servicio.
Cuadro 31: Porcentaje de población con energía eléctrica y otros
Vivienda
De las comunidades en estudio de acuerdo a la información recabada en campo
se tiene que el 100% de los pobladores poseen sus viviendas en las
comunidades y demás organizaciones y que estas son construidas mayormente
de calamina-adobe en un 56.49%, de paja y adobe en un 42.25% y otros
materiales (ladrillo y calamina) en un 1.26% de la población encuestada.
También se tiene información que el 15% posee viviendas en el pueblo y el
85% no tiene vivienda en el pueblo solo viven en el campo.
Comunidades E. Eléctrica Vela Mechero
Cc. Huarijuyo 84% 4% 11%
Parc. Chuputani 82% 2% 16%
Sec. Vizcachani Collpa 81% 3% 16%
Cc. Tolamarca Callanca 89% 5% 6%
Parc.Tolamarca Cajsata 78% 3% 19%
Cc. San Jose de Huancarani 85% 9% 6%
Cc. San juan de Laconi 79% 8% 13%
Sec. Putuni Cajsata 98% 0% 2%
PROMEDIO 85% 4% 11%

PIP:
Foto 05: Viviendas en el ámbito del proyecto
Sistema vial, transporte y comunicación
Desde la capital de la región, la vía principal es de Puno – Moquegua,
partiendo desde la ciudad de Puno a Laraqueri, luego la vía afirmada de
Laraquiri a Huarijuyo. Tambien existen trochas carrozables que facilitan el
recorrido dentro del área del ámbito del proyecto.
Transporte de pasajeros: Este servicio es cubierto en la ruta Puno Laraqueri
por combis, autos y buses con horario limitado, pero La ruta Laraqueri
Huarijuyo la circulación de vehículos es limitado en horarios determinados
fuera de ello no se encuentra movilidad disponible.
Foto 06: Transporte de pasajeros en el ámbito del proyecto

PIP:
Transporte de carga: El transporte de carga se efectúa a través de pequeños
camiones y camionetas, que se tienen en el distrito de Pichacani – Laraqueri.
Teléfono: En el ámbito del proyecto se tiene cobertura telefónica Movistar.
Infraestructura rural existente
La infraestructura existente consta de una cadena de viviendas y conjuntos en
diferentes lugares del ámbito de la irrigación.
Así mismo cuenta con infraestructuras como:
 Bañaderos de ganado,
 Cobertizos para vacunos,
 Maquinaria agrícola en la zona, que da servicio para realizar trabajos de
labores agrícolas (tractor agrícola con arado de disco y vertedero, surcador,
rastra, ciclo móvil y otros accesorios), y
 otros.
3.1.2. Diagnóstico de la actividad agropecuaria
3.1.2.1. Diagnóstico de la actividad agrícola
Calendario agrícola
El calendario agrícola, está determinado por las condiciones climáticas del
ámbito de la irrigación, por el ciclo vegetativo de los cultivos y las épocas de
lluvias, variando ligeramente el inicio de la época de siembra de acuerdo al
cultivo y variedad utilizada. La cédula de cultivo de las hectáreas mejoradas e
incorporadas analizadas se muestra a continuación:
Cuadro 32: Calendario agrícola para hectáreas mejoradas (riego por gravedad)
AREA
(Has) MAY JUN JUL AGO SEP OCT NOV DIC ENE FEB MAR ABR
"papa" 59.00 12.01 - - - - -
"quinua" 21.63 4.40 - - - - - -
"cebada forrajera" 48.95 9.96 - - - - - -
"avena forrajera" 8.63 1.76 - - - - - -
"pastos naturales" 353.20 71.87 - - - - - - -
TOTAL 491.41 100.00
MESES
CULTIVO %

PIP:
Cuadro 33: Calendario agrícola para hectáreas incorporadas (riego por gravedad)
Cuadro 34: Calendario agrícola para hectáreas incorporadas (riego por aspersión)
Características de los cultivos en el ámbito del proyecto
Las características de los cultivos principales identificados en la irrigación se
comentan a continuación.
A) Cultivo de papa
La instalación de estos cultivos es solamente para satisfacer la alimentación
de la población, el manejo del cultivo en la situación actual y la conducción
del cultivo se hace bajo un nivel tecnológico tradicional (tecnología baja);
con el proyecto, el objetivo es mejorar esto por medio de capacitaciones y
extensión agraria, para que los productores de la zona ámbito de la
irrigación, haciendan de un nivel tecnológico bajo a un nivel tecnológico
de medio a alto y así poder mejorar la calidad de vida de estos, a
continuación se describe algunas condiciones del cultivo que se requiere
para una óptima producción.
Condiciones agroecológicas
En Puno y distrito de Pichacani - Laraqueri el cultivo de papa
generalmente se adapta mejor bajo las siguientes condiciones
agroecológicas: humedad relativa debe ser de 55 a 75%, aunque la más
favorable es de 80 a 90%; la altitud es de 3,815 a 3,900 msnm; la
AREA
"avena" forrajera 200.00 31.56 - - - - - -
"cebada" forrajera 120.00 18.93 - - - - - -
"alfalfa" 280.00 44.18
"pastos cultivados" 33.79 5.33
TOTAL 633.79 100.00
CULTIVO %
MESES
AREA
"papa"/"avena forrajera" 80.00 22.73 - - - - - -
"avena forrajera"/"cebada forrajera" 92.00 26.14 - - - - - -
"cebada forrajera"/"avena forrajera" 80.00 22.73 - - - - - -
"alfalfa" 100.00 28.41
TOTAL 352.00 100.00
CULTIVO %
MESES

PIP:
precipitación es de 600 a 800 mm, es decir de 100 a 200 litros de
agua/planta/periodo vegetativo, distribuidas regularmente; requiere climas
templados, fríos y húmedos; En la mayoría de las variedades, la
temperatura óptima para el brotamiento y desarrollo, oscila entre 15ºC Y
22ºC y para la tuberización , entre 14ºC Y 18ºC; requiere suelos profundos
sueltos, de buen drenaje y ricos en materia orgánica mineralizada, clase
textural franco limoso, franco arcillosos, estructura granular, pH
ligeramente ácido a neutro de 4.5 a 6.5.
El ámbito de proyecto tiene todas las condiciones antes mencionadas, esto
es importante para un buen manejo en este cultivo, ya que es parte de la
alimentación de la población ámbito de Proyecto.
Acceso a riego
Actualmente la producción de papa en el ámbito del proyecto es en secano,
ya sea la producción de tubérculo semilla y la producción de tubérculo para
autoconsumo, es decir la gran mayoría espera las lluvias para poder
producir este cultivo, por lo que con la ejecución del proyecto se efectuara
los riegos complementarios en periodos críticos en donde el cultivo
requiere agua (tuberización) así como también en épocas de veranillos
(periodos largos de ausencia de lluvias) que son frecuentes en el ámbito del
proyecto y en el altiplano puneño.
Periodo vegetativo
El periodo vegetativo del cultivo de papa en el ámbito de proyecto tiene un
periodo de 150 a 160 días, es decir desde el 20 de Octubre y fines de
Noviembre hasta Abril o primera quincena de mayo.
Rotación
En el ámbito de Proyecto se practica muy poco la rotación de cultivo,
agudizando así los problemas de infestación de plagas, malezas y
enfermedades, aumentando así los perjuicios del monocultivo, en
consecuencia la baja producción de este cultivo tan importante para los
beneficiarios del ámbito de Proyecto.

PIP:
Preparación de terreno
Los beneficiarios del ámbito de Proyecto en su mayoría hacen la
preparación del terreno un mes o dos meses antes de la siembra, lo cual es
inadecuado, algunos lo hacen como es recomendado al término del periodo
de lluvias (Abril-Mayo), la preparación es deficiente porque los pobladores
usan herramientas manuales como picos, palas, raukanas y chaquitacllas y
solo en algunos casos usan tractor agrícola alquilados por la Municipalidad,
otros proyectos y por personas particulares.
Fertilización
En la actualidad en el ámbito del proyecto la fertilización solo se da con
una fertilización orgánica y en alguna otra ocasión con fertilizantes
químicos y a veces no es suficiente, lo recomendable en fertilización es de
120-100-80 de N-P2O5-K2O en cuanto a abonos orgánicos se puede aplicar
10 t/ha de abonos orgánicos.
Labores culturales
En el ámbito del Proyecto solo se hace la escarda y el aporque, pero con
una tecnología media y después de la ejecución del proyecto se puede
incorporar segundos aporques, fertilización completaría, riegos
complementarios, apertura de drenes y otros para un mejor manejo del
cultivo.
Cosecha
En el ámbito de proyecto la cosecha de papa se realiza con raukanas y
picos; los rendimientos son bajos porque la agricultura que practican es en
secano y por el mal manejo de técnicas agronómicas para poder tener
buenos rendimientos.
Variedades existentes en el ámbito del proyecto
En variedades de papa dulce podemos encontrar: Ccompis, Imilla negra,
Imilla blanca, Peruanita, Alca imillas, Chascas y otros; y Variedades de
papa amarga: Piñaza, Locka, k`eta, Ruckii, Ocucuri blanco, Ocucuri
morado, Ajahuiri y otros.

PIP:
B) Cultivo de quinua
Actualmente la explotación de estos granos se destina básicamente al
autoconsumo, y son de gran tradición en la zona, la importancia de su
instalación radica en la demanda existente tanto en el mercado nacional
como externo por estos productos debido a su gran calidad nutritiva.
La conducción de los cultivos son bajo un nivel tecnológico ancestral
(tecnología baja) y son cultivados en zonas de laderas y lomadas y en
ocasiones en pampas. A continuación se menciona algunas características
del cultivo en el ámbito de Proyecto.
Condiciones agroecológicas
Depende de la zona agroecológica y del genotipo, varía desde 250mm
hasta 650mm en los valles interandinos; soporta temperaturas hasta de -4ºC
en la fase de ramificación; su resistencia ontogénica al frío y a la sequía, es
muy variable; se adapta a una altitud de hasta 4000msnm; requiere suelos
franco arenosos. La zona agroecológica del ámbito de Proyecto es
favorable para la producción de este cultivo, por lo que es una alternativa
para los beneficiarios del ámbito de la irrigación.
Rotación
En cuanto se refiere a la rotación de este cultivo en el ámbito de Proyecto,
los beneficiarios siembran este cultivo después de haber sembrado papa,
pero algunos no hacen la rotación de cultivos y siguen con el monocultivo,
esto por falta de asesoramiento técnico por la falta de atención por parte del
estado.
Preparación del terreno
Los beneficiarios del proyecto en su mayoría hacen la preparación del
terreno un mes o dos meses antes de la siembra, lo cual es inadecuado,
algunos lo hacen como es recomendado al término del periodo de lluvias
(Abril-Mayo), la preparación es deficiente porque los pobladores usan
herramientas manuales como picos, palas, raukanas, chaquitacllas y solo en
algunos casos usan tractor agrícola alquilados por la Municipalidad o por
personas particulares.

PIP:
Siembra
Los beneficiarios del ámbito de Proyecto hacen la siembra en los meses de
setiembre a octubre, normalmente hacen la siembra al voleo y sin tomar en
cuenta las densidades de siembra que hay en las diferentes variedades, a
veces hay un exceso de plantas lo cual hace deficiente la producción del
cultivo.
Labores culturales
Las prácticas culturales de la quinua son mayormente las de una agricultura
de subsistencia, con escasa preparación del suelo, ocasionalmente se
deshierba y se ralea, por lo que también hay una menor producción en este
cultivo.
Cosecha
En la cosecha los beneficiarios del ámbito de Proyecto hacen el corte a
mediados de febrero hasta mediados de marzo según a la precocidad de la
variedad, cabe indicar también de que en ocasiones no hacen el corte sino
extraen toda la planta a nivel de raíz, por lo cual se hace más difícil la trilla
porque en las raíces hay contenido de tierra y pequeñas piedras lo que
afecta la pureza de la semilla cosechada.
Las plantas cosechadas ya sea por corte o por extracción con raíz se
emparvan para que los granos sequen, unas ves secadas totalmente los
granos de quinua se trillan en los meses de junio a julio, esto se hace con
las llamadas “kupaña” y también aprovechando los vientos para el
respectivo venteo.
Variedades
Las variedades de quinua que actualmente se adapta en la zona son:
Kankolla, Sajama, Cheweca, Blanca de Juli entre otros.
C) Cultivo de avena y cebada forrajera
El periodo vegetativo es 150 a 180 dias cosechar como forraje verde.

PIP:
Características ecológicas
Zonas agroecológicas: Valle, ladera y jalca
Altitud: 2400 – 4000 msnm
Clima: Templado a frio
Manejo agronómico
Suelo: Medianamente fértiles
Textura: Francos y franco arenosos – arcillosos
pH: 4.8 – 7.0
Preparación del terreno: Yunta y/o tractor
Época de siembra: Octubre – Diciembre
Cantidad de semilla: 60 kg/ha
Sistema de siembra: Al voleo
Fertilización: Química y orgánica
Fórmula general: (Según análisis 80-60-40 kg/ha de NPK)
Cosecha: Estado de grano lechoso
Usos: Heno – Ensilado
D) Cultivo de alfalfa + dactylis
Esta asociación permite destinar la pradera al pastoreo debido a que ambas
especies resisten el pisoteo del ganado, y otra de las ventajas es la
producción de forraje verde en épocas de sequía, debido a las
características propias de ambas especies.
Características ecológicas
Zonas agroecológicas: Valle, ladera y jalca
Altitud: 2,500 – 4,000 msnm
Clima: Templado a frío
Manejo Agronómico
Suelo: Profundos y fértiles
Textura: Francos – arcillosos
pH: 5.7 – 7.0
Preparación del terreno: Yunta y/o Mecanizado

PIP:
Época de siembra: Diciembre – Enero – Febrero
Asociado: Dactylis 15 – 18 Kg. de semilla/ha de Alfalfa y
07 – 10 Kg./ha de semilla de Dactylis
Sistema de siembra: Al voleo
Fertilización: Química y orgánica
Formula: 60 – 90 – 40 kg NPK/ha.
Uso: Forraje y al pastoreo
Factores que limitan a los cultivos
La producción agrícola en el ámbito del proyecto, se ve limitado a una serie de
factores que a continuación se detallan:
 Escasa disponibilidad del agua de riego.
 Tecnología baja: son cultivos que se han implantado hace mucho tiempo en
la zona y cuyo arraigo en los agricultores es un factor primordial para su
cultivo.
 Se siembran cultivos que no prosperan el climas de la zona, porque se tiene
clima frígido con presencia de veranillos, sequías, heladas, granizos,
inundación en áreas de cultivo, etc.
 Escasa capacitación de los productores de la zona.
 Escasa capacitación en lo que se refiere al mejoramiento genético de
cultivos.
 La falta de importancia que le dan los agricultores en lo que se refiere a
cultivos alimenticios del Altiplano.
 La falta de mercado y promoción de sus productos, en el mercado regional,
nacional e internacional, para que los productores se incentiven a producir
más.
Plagas y enfermedades.
En el ámbito de la irrigación, uno de los factores que limitan los cultivos son
las plagas, enfermedades y malas hierbas que merman los rendimientos de los
cultivos, los cuales se muestran a continuación:

PIP:
Cuadro 35: Principales plagas de los cultivos
Cultivos Nombre comun Nombre tecnico
Premnotrypes latithorax
Premnotrypes solaniperda
Rhigopsidius solaniperda
Microtrypes sp.
Peridroma saucia
Agrostis ispilon
Agrostis malefida
Agrostis subterranea
Epitrix yanazara
Epitrix subcrinita
Polilla Phthorimaea apercuella
Myzus percicae
Macrosiphum euphorbiae
Gusano Alambre Ligirus ebumus
Trips Trips sp
Kcona Kcona Eurysaca melanocampta
Pulgón Mysus persicae
Gusano Cortador Feltia sp
Epicauta sp.
Epitrix sp.
Diabrotica sp.
Teharca Curu Pilobalia Decorata
Áfidos Rhopalosiphum granarium
Gusanos de Tierra Ligirus sp.
Quinua
Masticadores y Desfoliadores
Cultivos Forrajeros
Papa
Gorgojo de los Andes
Gusano de Tierra
Pulguilla Saltona
Pulgones
Roya de Hojas Puccina coronata avenae
Roya de Tallo Puccina graminis avenae
Roya Amarilla de las Glumas Puccina Striiformis
Roya de las Hojas Puccina anomala
Mancha Negra Pseudopeziza medicaginis
Mildiu Peronospora trifolium
Roya Uromyces striatus
Avena
Cebada
Alfalfa

PIP:
Nivel tecnológico
En la zona la agricultura se desarrolla básicamente en secano, El escaso poder
económico para financiar las campañas agrícolas, hace que el nivel tecnológico
corresponda al tipo “tradicional” o “actual” que se caracteriza principalmente
por la poca aplicación de fertilizantes y control fitosanitario, utilización de
semilla de la campaña anterior y por el uso de herramientas rudimentarias
como la chaquitaclla, raucanas, yuntas y otros en la ejecución de labores
culturales de los cultivos, todo esto trae como consecuencia que los índices de
productividad sean bajos y no permitan obtener la rentabilidad necesaria que
les permita capitalizar.
Rendimientos de los cultivos
El nivel tecnológico de los productores corresponde a un nivel bajo, no utilizan
semilla certificada para los cultivos anuales, la aplicación de fertilizantes es
mínima, el control fitosanitario prácticamente no se realiza, los cultivos
permanentes como los pastos cultivados no se renuevan y no se dan la
fertilización de mantenimiento, por ello su baja producción y productividad.
En el cuadro 38 se observa los rendimientos son menores debido a que esta
producción es conducido bajo una tecnología media y tradicional, donde la
agricultura es de autoconsumo y no le dan la importancia necesaria. Por ello en
el ámbito del Proyecto es necesario mejorar los rendimientos de los diferentes
cultivos, conduciendo con una tecnología media y la producción de cultivos así
como la incorporación de pastos cultivados y mejoramiento de pastos naturales
se desarrolle con un sistema de riego adecuado.
Nombre cientifico Nombre comun
Brassica campetris Nabo Silvestre
Capsella bursa pastoris Bolsa del Pastor
Erodium cicutarium Aguja Aguja
Tagetes mandonii Chijchipa
Tarasa cerratei Kora
Hordeum muticum Cola de Raton
Senecio vulgaris Maycha

PIP:
Cuadro 38: Rendimientos de los cultivos
Destino de la producción agrícola
En el ámbito del Proyecto la producción agrícola es destinada básicamente en
su integridad al autoconsumo, mas que todo en lo que se refiere a los cultivos
de papa dulce, papa amarga, quinua y cañihua; excepto en lo que se refiere a
los cultivos forrajeros como son la avena, cebada forrajera, alfalfa y otros,
que en su mayor proporción son considerados como venta ya es para la
alimentación de sus animales y estos son vendidos ya sea como carcasa o
animales en pie.
Los productos de pan llevar como por ejemplo, la papa, un porcentaje es
destinado a la transformación en chuño y/o moraya, que se guardan con toda
facilidad para los meses posteriores del año, que sirve para la alimentación de
los mismos.
Con los datos de la información de campo de ha estimado el destino de la
producción agrícola, tal como se puede observar en cuadro:
Cuadro 39: Destino de producción agrícola
"papa" 9,197.30
"quinua" 939.64
"avena forrajera" 20,678.00
"cebada forrajera" 17,949.07
"alfalfa" 18,500.00
"pastos cultivados" 17,517.50
CULTIVOS kg/ha
% DESTINO
AL MERCADO
"papa" 50.00
"quinua" 80.00
"avena forrajera" 20.00
"cebada forrajera" 20.00
"alfalfa" 20.00
"pastos cultivados" 20.00
CULTIVOS

PIP:
Precios
Los precios de los principales productos en el ámbito de la irrigación, son tal
como se muestran en cuadro siguiente:
Cuadro 40: Precios de los producción agrícola
Costos de producción
Es conocido que los agricultores no llevan registros de gastos e ingresos para
sus cultivos. Es producto de su muy escasa capacidad empresarial y baja
tecnología. Normalmente recuerdan cuánto pagan por un insumo (si es que lo
utilizan) pero no contabilizan nada de lo que proviene de su misma parcela
(semilla) o de su familia (mano de obra).
Con el fin de estimar los costos en que incurre el agricultor se utilizó
información proveniente de los “estudios de casos”, complementada con
información obtenida con la encuesta y evaluación en el campo.
Los índices unitarios de utilización de mano de obra, tracción animal, están en
relación con el tamaño de la unidad y su capacidad de financiamiento, que
conlleva a bajo nivel tecnológico del agricultor. Por ello, lo mencionado
explica los bajos índices de rentabilidad de sus cultivos, como consecuencia de
un mal manejo de los mismos, por utilizar semilla de la campaña anterior, no
fertilizar ni controlar plagas y enfermedades en forma adecuada.
Los análisis de costos unitarios por hectárea son calculados con una tecnología
tradicional, así como se muestran en los cuadros del (Anexo):
PRECIO EN CHACRA
(S/. /kg)
"papa" 0.70
"quinua" 8.00
"avena forrajera" 0.31
"cebada forrajera" 0.28
"alfalfa" 0.30
"pastos cultivados" 0.29
CULTIVOS

PIP:
Cuadro 41: Resumen de costos de producción
Comercialización
La comercialización y mercado en el ámbito de la irrigación es de forma
tradicional, se observa diferentes modalidades de intercambio comercial que se
presenta entre el productor y el acopiador, donde interviene una cadena de
intermediarios. Los principales mercados locales son los k’atos de Laraqueri el
día domingo de cada semana y en Puno los días sábados, a estos mercados
concurren los intermediarios los días de feria, para la venta de los productos
agropecuarios y la compra de insumos industrializados por parte de los
pobladores. Así mismo el mayor volumen de los productos agropecuarios es
comercializado en los mercados regionales como Puno, Juliaca, y otros.
3.1.2.2. Diagnóstico de la actividad pecuaria
La actividad pecuaria es económicamente la más importante en el ámbito de la
irrigación, ya que da a la familia un soporte de ingreso más seguro y está
representado fundamentalmente por la explotación de vacunos,
complementariamente ovinos, constituyendo una producción de leche, carne,
lana y algunos derivados; y en menor proporción también se encuentran
animales menores como aves y cuyes.
Como se muestra en el cuadro a nivel provincial después del distrito de Acora,
el distrito de Pichacani - Laraqueri la actividad pecuaria es la de mayor
importancia. Las especies en el ámbito de estudio son los ovinos para la
producción de lana y carne, y los vacunos para la producción de carne, leche y
cueros, las alpacas en la zona alta para la producción de fibra, carne y cuero.
La explotación del ganado vacuno en general es extensiva predominando
fundamentalmente la raza criolla y cruce de Brown swiss + criollo; en ovinos
"papa" 2,489.65
"quinua" 1,234.22
"avena forrajera" 1,428.14
"cebada forrajera" 1,515.00
"alfalfa" 2,490.66
"pastos cultivados" 1,924.05
CULTIVOS S/./ha

PIP:
predomina la raza criolla y Corriedale., las razas Suri y Huacaya en alpacas en
la parte alta de las comunidades del distrito de Pichacani - Laraqueri.
Cuadro 42: Población ganadera a nivel provincial de Puno
Para conocer, los sistemas de producción pecuaria en pastoreo, de los
productores a nivel del ámbito de estudio, se ha levantado la información por
medio de la “encuesta” aplicada y la observación directa de los animales por
predio rural visitado, identificando mediante el inventario de ganado por
especie, raza, clase y condición animal. El mismo que considera el
comportamiento de los componentes de producción animal (alimentación,
manejo, sanidad y mejoramiento genético) de las especies (vacunos, ovinos y
alpacas)
El escaso incremento de la población pecuaria se debe principalmente a la
insuficiente cantidad y calidad de alimentos, que puedan satisfacer las
necesidades nutritivas de los animales. A esta limitante se suma la tecnología y
manejo inadecuado, la escasa disponibilidad de instalaciones e infraestructuras
que cuenta el productor.
Bovinos Ovinos Alpacas
Acora 25,200 124,210 59,340
Amantani 430 5,730
Atuncolla 5,150 23,620 1,120
Capachica 7,390 30,290 320
Chucuito 7,540 25,170 1,460
Coata 4,520 26,990 660
Huata 5,720 15,320 180
Mañazo 6,770 34,430 29,460
Paucarcolla 6,460 21,780 1,370
Pichacani 4,670 69,760 39,570
Plateria 6,820 35,900 1,360
Puno 9,420 37,340 6,440
S. A. de Esquilachi 710 12,840 14,180
Tiquillaca 4,380 21,370 11,210
Vilque 2,740 24,080 2,570
Fuente: DRA-Puno, MDPL
Distrito
Población media annual (Nro de Cabezas)

PIP:
Sin embargo se puede concluir que el principal factor limitante en la zona de
estudio es la disponibilidad de alimentos en cantidad y calidad principalmente
en la época de estiaje reduciendo los índices productivos y reproductivos, lo
cual afecta a los ingresos económicos de las familias de este lugar.
Todo intento de mejora de la actividad pecuaria en la zona debe de ir
acompañada, de un programa de mejoramiento de praderas nativas e
instalación de pastos, forrajes cultivados y disponibilidad de agua para riego;
teniendo en consideración la situación crítica, de la zona debido a los factores
climáticos (altitud, precipitación, temperatura, entre otros), que originan la
escasez de alimentos durante la época de invierno.
Cuadro 43: Población de ganado en el ámbito del proyecto
El rendimiento actual de los pastos es muy bajo siendo necesario elaborar su
soportabilidad ganadera, más aún, si la producción agropecuaria se sustenta en
la utilización de pastos naturales, los cuales están en degradación por el sobre
pastoreo y manejo tradicional.
Todos estos aspectos mencionados van a mermar en el desarrollo de la
actividad pecuaria, puesto que es esta la actividad económicamente más
importante en el ámbito de estudio de la irrigación, constituyéndose en el
ahorro e ingreso seguro de las familias de las diferentes comunidades.
Capital ganadero
El capital pecuario actual es el número de animales presentes en un área
específica en un tiempo determinado. En las comunidades en estudio
Cc. Huarijuyo 480 1800 252
Parc. Chuputani 180 1050 101
Sec. Vizcachani Collpa 180 740 114
Cc. Tolamarca Callanca 400 1850 201
Parc.Tolamarca Cajsata 126 630 83
Cc. San Jose de Huancarani 279 775 176
Cc. San juan de Laconi 198 630 152
Sec. Putuni Cajsata 374 1190 191
TOTAL 2217 8665 1270
Comunidades Vacunos Ovinos
Alpacas

PIP:
básicamente se ha obtenido información de las especies y clase animal que
poseen de vacuno, ovinos y alpacas en pastoreo. Que se manejan en la
actualidad bajo las propias condiciones del criador en las praderas nativas de
los predios rurales de las diferentes comunidades campesinas. El capital
ganadero actual del ámbito de estudio se muestra en el Cuadro 44 siguiente:
Cuadro 44: Capital pecuario del ámbito del proyecto
A. Producción de bovinos
En al ámbito del estudio, el ganado vacuno constituye una estrategia de
sobrevivencia importante de la economía de los beneficiarios del proyecto.
El sistema de crianza de vacunos criollos, es de tipo extensivo en unidades
familiares (88% de explotación ganadera de Puno), utilizando pastos
naturales, complementado con forrajes de avena, cebada y rastrojos de
cosechas agrícolas; además es complementado con pastos cultivados a base
de la asociación alfalfa dactylis. Respecto al manejo, sanidad y
mejoramiento ganadero aún hay que mejorar, por ello los índices de
productividad agropecuaria son bajos con comparación con otras regiones.
Se ha contemplado la crianza del hato ganadero existente, que se desarrolla
en una crianza ancestral y es la que tiene mayor fuente de ingreso de
sobrevivencia para el productor a través de producción de leche y carne.
El número de cabezas de ganado vacuno para carne es de 665 y el número
de cabezas de ganado lechero es de 1,552 cabezas, con un total de 2,217
cabezas, esto según encuesta de campo realizado.
En el ámbito de Proyecto se tiene las siguientes características sobre
manejo de ganado vacuno:
SIN PROYECTO CON PROYECTO
Bovinos leche 1552 4145
Bovinos carne 665 1777
Ovinos carne 8664 10048
Alpacas fibra 496 998
Alpacas carne 774 1498
ANIMALES
NUMERO DE CABEZAS (kg/cabeza)

PIP:
Aspectos de alimentación
La alimentación del ganado vacuno a nivel del ámbito de estudio presenta
un sistema de alimentación muy particular para cada una de las
comunidades productivas basándose principalmente en la alimentación con
pastos naturales en su mayor parte, y en forma secundaria con forrajes y
pastos cultivados como avena, cebada, alfalfa, trébol, rey grass; estos
pastos son en su mayoría de mayor palatabilidad para la crianza de
vacunos; durante los meses de abril a mayo la alimentación de los animales
es complementada con residuos de cosecha.
Parición
Por lo general en el ámbito de estudio y sus comunidades no tiene ningún
tipo de planificación en el tiempo y espacio, esta etapa se presenta en
cualquier mes o época del año, teniendo meses de mayor frecuencia de
partos especialmente entre los meses de verano por la buena disponibilidad
de pastos que son enero, febrero y marzo. En el resto de los meses de año
ocurren pariciones ocasionales. El cuidado que se realiza tanto a la cría y a
la madre es regularmente adecuada, lo que se refleja en la baja mortalidad
de crías y además que estos vacunos criollos presentan excepcional
rusticidad que mantiene bajo la tasa de mortalidad de crías.
Empadre
Ocurre en forma libre, porque el hato es manejado en forma conjunta. Los
productores de estrato bajo por lo general no poseen toros, por lo tanto esto
incide en periodos de empadre abiertos y prolongados. Algunos
productores del estrato medio a alto se preocupan por el mejoramiento
genético de su hato, comprando, intercambiando o alquilando toros
mejorados (de preferencia de la raza Brows swiss) y en el mejor de los
casos utilizan como alternativa la inseminación artificial, que por ahora es
muy poco difundido en algunas comunidades del ámbito de estudio. Los
productores de estratos mas bajos necesitan que produzcan cría y leche por
lo que utilizan los toros que se encuentren a su alcance conllevando con
ello a problemas tales como consanguinidad.

PIP:
Baños antiparasitarios
Esta actividad se cumple, con cierta restricción, puesto que últimamente se
nota la presencia de veterinarios independientes, a los que acuden los
productores. En el caso de vacunos, estos no son bañados por inmersión,
sino con baldes, trapos o bombas de fumigar, estos baños se realizan una
sola vez al año y a veces ni se hace.
Dosificación antiparasitaria neumogastrointestinal
Se realiza una o dos veces por año, en los meses de abril a mayo o en su
defecto en los meses de noviembre o diciembre. Esta actividad es
practicada muy poco por los productores y son realizados generalmente por
veterinarios que trabajan independientemente, o en su defecto por los
mismos productores.
Arreglo de corrales
Las familias que poseen corrales realizan esta actividad, especialmente
durante los meses de temporada de lluvia diciembre-marzo y los meses de
frío junio-agosto. Los productores que no poseen corrales amarran a los
animales en estacas ubicadas a inmediaciones de la casa. Práctica que se
está generalizando especialmente por la poca disponibilidad de pasturas.
Por otro lado, algunas familias han sido beneficiarias con la construcción
de cobertizos por parte de algunas entidades del estado, pero a veces no le
dan el debido uso utilizando estas para otras cosas y no para cubrir a los
animales.
Procedimiento y elaboración de quesos
Esta es una de las actividades a las que se dedican una parte de los
productores que poseen vacas. Esta actividad es realizada de manera
familiar, realizando mayormente quesos. El periodo de mayor producción
son durante la época verde meses de Enero a Abril en la que existe regular
producción láctica. El queso es vendido a intermediarios en los ferias
semanales de los domingos en Pichacani – Laraqueri y los sábados en
Puno, produciendo mayormente para el consumo familiar.

PIP:
Cuadro 45: Calendario zootécnico del ganado bovino
B. Producción de ovinos
La ganadería ovina en la región de Puno tiene enorme importancia social,
económica y ecológica. En Puno los ovinos producen lana, carne, leche,
pieles y estiércol para la agricultura y es el sustento económico para los
pobladores del ámbito de estudio, representando la segunda fuente de
ingresos después del vacuno y alpacas.
La crianza actual del ganado ovino es una actividad orientada al cuidado
del rebaño, fomentando la multiplicación de los animales que mejor
satisfacen las expectativas de producción tanto en carne como en lana y
para auto consumo y comercialización de los excedentes.
El régimen de alimentación es a base de pastos naturales y de pastos
cultivados, durante la época de escasez de pastos se alimentan con algunos
forrajes, como pueden ser la avena y la cebada forrajera.
El Número de cabezas de ganado ovino es de 8,664 cabezas en el ámbito
del estudio, esto según las encuestas de campo que se realizó, a
continuación se da las siguientes características sobre manejo de ganado
ovino:
Alimentación
La base principal de la alimentación de los ovinos a nivel del ámbito de
estudio la constituye el pasto natural a través del pastoreo, complementado
por las hierbas de los terrenos en descanso que pudieran haber brotado. Por
lo general los productores acceden a áreas de pastoreo comunal, existiendo
algunos productores de estrato medio a alto que poseen áreas con pastos
mejorados y rastrojos de cosechas como complemento alimenticio.
Actividades Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic
Parición > > > < < <
Empadre > > > < < <
Baños Antiparasitarios > > > < <
Dosis Antiparasitaria < < <
Arreglo de Corrales < < <
Elaboración de Quesos > > > > <
> <Mayor Frecuencia Menor Frecuencia

PIP:
Parición
Esta actividad se presenta en dos periodos con mayor frecuencia, uno en
los meses de Junio y Julio (parición de San Juan); y el otro en los meses de
Diciembre y Enero, durante el resto del tiempo existe una frecuencia de
parición relativamente menos esporádica.
Empadre
Esta actividad ganadera que se le conoce también con el nombre de
apareamiento, cruzamiento, monta, etc. La modalidad del empadre en
ovinos en estas comunidades es continua durante todo el año, debido a que
el manejo del rebaño se realiza en forma conjunta tanto machos como
hembras, además que estos ovinos en su mayor porcentaje son criollos los
que no tienen desarrollado el fotoperiodo como sucede en el caso de ovinos
mejorados. Para el empadre no se toman en cuenta la edad, el peso o el
parentesco entre animales, las borregas entran en servicio alrededor de los
18 meses de edad, retrasándose esta por la condición de alimentación y
consanguinidad existente en la zona, la gestación dura en promedio 154
días.
Existe un particularidad en que los ovinos se empadran con mayor
incidencia durante los meses de noviembre y diciembre, esto debido a que
durante estos meses se da el rebrote de los pastos debido a las primeras
lluvias, pastos tiernos y ricos proteicamente que reactivan por decirlo así el
ciclo estral de las ovejas permitiendo que estas entren en celo y ovulen; la
menor época de empadre se da durante los meses de junio a agosto, época
de estiaje que no permite que los nutrientes aportados por los pastos sean
destinados para producción sino más bien solo estos escasos nutrientes
cubran las exigencias de mantenimiento de estos ovinos.
Baños antiparasitarios
La mayoría de las familias que se encuentran dentro del ámbito de estudio,
ya no realizan esta faena razón por la cual buen número de los ovinos
presentan ectoparásitos, como garrapatas y sarna quedando abandonados
los bañaderos que se construyeron anteriormente. Existe poco interés por
parte de los comuneros en realizar baños antiparasitarios debido a la
aparición en el mercado de productos farmacológicos como las

PIP:
ivermectinas y doramectinas, que son aplicados parenteralmente y que
ofrecen menor peligro de intoxicación frente a los fosforados, y piretroides
utilizados en los baños, además que resulta ser menos trabajoso.
Dosificación antiparasitaria
Se realiza mediante la aplicación de inyectables (productos
farmacológicos), con la finalidad de eliminar parásitos
neumogastrointestinal y respiratorios de los ovinos. Sistemas que afectan y
repercuten en la condición general de los animales, mermando la condición
productiva del animal, se reconoce cuando otra enfermedad infecciosa
causa la muerte del ovino, en donde se puede apreciar generalmente la
presencia de quistes hidatídicos a nivel pulmonar, y parásitos
gastrointestinales como el trichuris, moniezias, estrongylus, entre otras,
aparte de ello se presenta regularmente la cisticercosis a través de
cisticercos ubicados a nivel mesentérico del ovino. Gran parte de estas
enfermedades están ligadas a la presencia de canes (perros) los que se
comportan como hospederos intermediarios de muchas enfermedades
(hidatidosis, cisticercosis, etc.)
Destete
Por lo general lo realizan cuando el criador se percata que las borregas se
encuentran nuevamente preñadas. Las razones para no realizar el destete en
su momento, es porque se obtiene mejor peso de las crías, reducido espacio
de terreno que no posibilita realizar un pastoreo por clases productivas, y
por la limitada fuerza de trabajo con la que se cuenta.
Esquila
En el ámbito de estudio, esta actividad se realiza en los meses de
Noviembre y Diciembre en menor grado durante los meses de Febrero y
Marzo. La producción promedio lograda por cabeza de ovino esta
alrededor de las 3.5 libras, existiendo casos en la que esta actividad se
realiza bianualmente; los ovinos son esquilados por primera vez al año de
edad, y luego generalmente en forma anual, no todos los esquilados en una
misma fecha, esta faena no es programada, sino se da conforme sea
necesario el vellón para las labores artesanales, o dinero a través de la
venta de este.

PIP:
Saca
El carneado de ovinos, se realiza generalmente durante los meses de Enero
y Abril, coincidiendo con los gastos que se realiza principalmente durante
el inicio de la época escolar, para lo cual sacrifican hasta tres animales por
familia, durante el resto del año la saca se hace en función de las
necesidades económicas de la familia, también de alimentación en algunos
casos.
Cuadro 46: Calendario zootécnico del ganado ovino
C. Producción de alpacas
La crianza de alpacas constituye una actividad muy importante, puesto que
es una zona adecuada para el pastoreo de estas especies; sin embargo
algunas familias han optado por tener una cuantas, debido a lo apreciado
que es su fibra que es la fuente que les genera ingresos a través de la
artesanía (confección y venta de prendas). Cabe resaltar que generalmente
se crían alpacas de la raza “Huacaya” dentro de las comunidades que se
encuentran en el ámbito del proyecto
Manejo animal
De acuerdo al diagnóstico realizado en el componente animal se puede
señalar que el manejo del capital pecuario; se ha venido y viene
desarrollando en forma tradicional, con una orientación y asesoría técnica
muy limitada a nivel de los rebaños familiares de las diferentes
comunidades en estudio. Los mismos que tienen como objetivo y vocación
la producción de leche y carne; principalmente para abastecer a los
mercados locales y regionales.
Actividades Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic
Parición < < > > <
Descarte > > > > > >
Empadre < < < <
Baños Antiparasitarios > >
Dosis Antiparasitaria < <
Esquila > >
Marcación <
> <
Mayor Frecuencia Menor Frecuencia

PIP:
El desarrollo de las actividades principales de manejo animal a nivel de las
comunidades en estudio, presentan características físico biológicas
similares. Como se mencionó líneas arriba se maneja un rebaño mixto
(vacunos y ovinos) las cuales en algunos casos pastorean en forma conjunta
y otros lo hacen de manera separada; por lo tanto existe una competencia
por el consumo de biomasa forrajera.
En las comunidades en estudio, no se dispone de un calendario de manejo
ganadero, que pueda facilitar el conocimiento e internalización de las
actividades y/o tecnologías, que se debe desarrollar durante la campaña
productiva del calendario pecuario; por lo tanto, las actividades que se
realizan en los rebaños familiares de las comunidades, ocasionan algunos
efectos que son los siguientes:
 Mayor mortalidad de animales principalmente por causa de
desnutrición.
 Abortos prenatales en un mayor número de animales.
 No se realiza la práctica de destete (las crías permanecen junto a sus
madres, todo el tiempo)
 Una nutrición y alimentación inadecuada
 Existe escasez de machos reproductores de buena calidad genética a
nivel de rebaños familiares.
 No se registran en fichas o cuadernos de control los nacimientos de las
crías.
 Animales sin identificación en los hatos y/o rebaños.
 Se carece de infraestructura productiva que permita un manejo
apropiado de los animales.
 Poco conocimiento de tecnologías reproductivas como la inseminación
artificial.
 Inadecuadas prácticas de higiene durante el ordeño.
D. Factores que limitan la producción pecuaria
Entre los factores que limitan la producción pecuaria, podemos mencionar
los siguientes:
 Falta de la disponibilidad de agua para la producción pastos cultivados
y mejoramiento de pastos naturales.

PIP:
 Escasa producción de pastos cultivados y deficiente manejo de pastos
naturales por parte de los beneficiarios.
 Deficiente capacitación en el manejo y cuidado del ganado.
 Escasa asistencia sanitaria y preventiva para el ganado.
 Presencia de enfermedades.
 Escasa alimentación.
 Factores de clima en el altiplano que afectan la producción pecuaria.
 Deficiente capacitación en el manejo de pastos cultivados y pastos
naturales hacia los beneficiarios.
 Deficiente manejo en lo que se refiere a la reproducción animal para
mejoras genéticas u otros.
E. Enfermedades de los animales
Las pérdidas económicas en cualquier explotación ganadera, por lo general
son ocasionadas por factores sanitarios, como son la presencia de
enfermedades infecciosas y parasitarias.
La sanidad es una parte integrante de la base productiva de cualquier
actividad ganadera de los animales domésticos; siendo de mayor
importancia en los sistemas productivos de vacunos productoras de leche;
por cuanto las alteraciones de un inadecuado manejo sanitario, estos
inciden directamente en una baja producción; las enfermedades del ganado
vacuno, ovino y alpacas se muestran en el siguiente cuadro:

PIP:
Cuadro 47: Enfermedades más frecuentes de los animales
F. Rendimientos de los productos pecuarios
Los rendimientos promedio de los productos pecuarios a nivel del ámbito
de estudio son los siguientes:
Cuadro 48: Rendimiento de los productos pecuarios
Premnotrypes latithorax
Premnotrypes solaniperda
Rhigopsidius solaniperda
Microtrypes sp.
Peridroma saucia
Agrostis ispilon
Agrostis malefida
Agrostis subterranea
Epitrix yanazara
Epitrix subcrinita
Polilla Phthorimaea apercuella
Myzus percicae
Macrosiphum euphorbiae
Gusano Alambre Ligirus ebumus
Trips Trips sp
Kcona Kcona Eurysaca melanocampta
Gusano Cortador Feltia sp
Epicauta sp.
Epitrix sp.
Diabrotica sp.
Teharca Curu Pilobalia Decorata
Áfidos Rhopalosiphum granarium
Gusanos de Tierra Ligirus sp.
Quinua
Masticadores y Desfoliadores
Cultivos Forrajeros
Papa
Gorgojo de los Andes
Gusano de Tierra
Pulguilla Saltona
Pulgones
Bovinos leche 550.00
Bovinos carne 106.30
Ovinos carne 9.50
Alpacas fibra 1.26
Alpacas carne 21.75
ANIMALES l/campaña, kg/cabeza

PIP:
En el cuadro 48 podemos observar la producción de leche en 220 días por
vaca, siendo el rendimiento de leche por vaca al día de 2.50 litros de leche;
es decir: 2.50 litros x 220 días = 550,00 litros de leche al día por vaca.
G. Destino de la producción
El destino de la producción pecuaria la mayor parte es destinado para venta
en los mercados, porque es la única fuente de ingreso del productor de la
zona, y se muestran a continuación.
Cuadro 49: Destino de la producción
H. Precios de los productos
Los precios de los productos pecuarios tienen precios relativamente bajos
a los costos de producción, los que se presentan en el cuadro siguiente:
Cuadro 50: Precios de los productos
I. Comercialización de los productos pecuarios
Una característica de la oferta agropecuaria, es su estacionalidad y que
proviene de un gran número de unidades de producción dispersas
geográficamente. En el texto, se describe los mercados a los que se dirigen
Bovinos leche 90.00
Bovinos carne 90.00
Ovinos carne 80.00
Alpacas fibra 80.00
Alpacas carne 60.00
ANIMALES %
PRECIO
(S/. /kg)
Bovinos leche 1.20
Bovinos carne 10.00
Ovinos carne 12.50
Alpacas fibra 15.00
Alpacas carne 12.00
ANIMALES

PIP:
éstos después de una primera ronda de acopio dirigida en gran parte hacia la
ciudad de Puno y Juliaca.
Foto 07: Comercialización de lana de ovino y fibra de alpaca
La estacionalidad en la comercialización está determinada por el período
de esquila de ovinos que en Puno se realiza mayormente durante los
meses de Octubre – Diciembre, previos a la estación de lluvias.
Ofertándose desde Noviembre hasta Abril.
Los meses restantes el productor mantiene en “stock” ciertos volúmenes en
la expectativa de mejores precios, gastos en fechas importantes (Inicio del
año escolar, semana santa, fiestas patrias, o algún acontecimiento
importante de la comunidad o parcialidad), o para casos de emergencia.
La comercialización en pequeñas cantidades se realiza en una primera
instancia en las ferias semanales, en una segunda instancia (cuando son
volúmenes mayores se obvia la primera instancia) se orienta hacia
acopiadores de Puno y Juliaca y de allí se dirige hacia otros mercados
extra-departamentales, principalmente Lima y Arequipa.
La comercialización y mercado en el ámbito de la irrigación es de forma
tradicional, se observa diferentes modalidades de intercambio comercial que
se presenta entre el productor y el acopiador, donde interviene una cadena de
intermediarios. Los principales mercados locales son los ferias o k’atos de
Laraqueri, a estos mercados concurren los intermediarios los días de feria,
para la venta de los productos agropecuarios y la compra de insumos

PIP:
industrializados por parte de los pobladores. Así mismo el mayor volumen de
los productos agropecuarios es comercializado en los mercados regionales
como Puno y Juliaca,
Foto 08: Comercialización de carne de ovino
J. Resumen de los costos de producción
El resumen de los costos de producción de animales por año se muestra en
el siguiente cuadro:
Cuadro 51: Resumen de costos de producción
3.1.2.3. Diagnóstico del sistema de riego
En el ámbito del proyecto actualmente existe un sistema de riego artesanal.
Bovinos leche 724.00
Bovinos carne 713.90
Ovinos carne 95.03
Alpacas fibra 67.69
Alpacas carne 67.69
S/. POR ANIMALANIMALES

PIP:
3.1.2.4. Análisis de vulnerabilidad de los componentes del sistema
Sistema de captación
La fuente principal del recurso hídrico son los ojos de agua ubicadas en los
cerros de las comunidades de Huancarani y Tolamarca, donde actualmente se
tiene una irrigación artesanal canal en base de champas (Tolamarca) y otra
irrigación con infraestructura con mampostería de piedra deteriorada. Por ello
usuarios de riego cada año después de la temporada de lluvias hacen los
trabajos de mantenimiento de canales y los arreglos respectivos. Para captar un
caudal hacia sus áreas de pastos naturales
Sistema de conducción
Actualmente se tiene construido 0.5 km de canal principal de mampostería de
piedra, infraestructuras construidas hace más de 15 años atrás y canal artesanal
de champas 0.5 km, los mismos que han cumplido su vida útil, lo que trae
como consecuencia la deficiente conducción del agua de riego con pérdidas de
agua por filtración, tienen una alta rugosidad por el crecimiento de vegetación
en los taludes del canal, a esto se suma la colmatación por sedimentación y
crecimiento de especies; además en su primer tramo en una longitud
colapsado. Esta infraestructura no permite conducir el agua hacia las áreas de
pastos naturales.
Sistema de distribución
Actualmente se tiene construido 02 canales, 01 de mampostería de piedra y
cemento y 01 con canal en base de champas, los mismos que han cumplido su
vida útil ello reforzará con la cantidad de agua al nuevo canal.
3.1.2.5. Diagnóstico de gestión de agua para riego
Actualmente no interviene la Junta de Usuarios Puno – Ilave, ya que esta
infraestructura es artesanal. Los usuarios de las comunidades de Huancarani y
Tolamarca son las encargadas de hacer el mantenimiento.
3.2. Definición del problema y sus causas
A partir de lo mostrado en el diagnóstico de la situación actual, se puede concluir
que el problema expuesto dentro del área de influencia del proyecto es la baja

PIP:
producción y productividad agropecuaria, debido a la escasa disponibilidad de
agua para riego y bajo nivel de conocimiento de manejo agrícola y pecuario.
Esta situación, se manifiesta en el hecho que se mejorara 138.21 hectáreas de papa,
quinua, cebada y avena forrajera en la época lluviosa y 353.20 hectáreas de pastos
naturales en la época de estiaje, todo esto con riego por gravedad. Mientras tanto
para incorporar áreas con sistema de riego por gravedad es de 633.79 hectáreas y
por sistema de riego por aspersión 352.00 hectáreas.
3.2.1. Definición del problema
El problema central identificado por los productores agropecuarios del ámbito de
influencia del proyecto es la “BAJA PRODUCCIÓN Y PRODUCTIVIDAD
AGROPECUARIO”, tal como se puede analizar después del diagnóstico
realizado.
Se desarrolla una agricultura de autoconsumo porque no hay agua para cultivar
el área completa. Así mismo no poseen un plan de cultivo. Las labores se
realizan con tecnología tradicional, empleando yuntas y mano de obra de la zona.
Actualmente las superficies agrícolas que se implementaran con el presente
proyecto no son cultivadas por los agricultores por la falta del recurso hídrico.
3.2.2. Causas del problema
La limitada oferta del recurso hídrico o el déficit de agua en el área agrícola de la
del ámbito del proyecto, se debe principalmente a la poca disponibilidad del
recurso hídrico, a la vez que, en las principales fuentes de abastecimiento de
agua se presentan altos porcentajes de desperdicios en las épocas de lluvia, los
cuales no son aprovechados por falta de adecuados sistemas de captación y de
almacenamiento los cuales tengan capacidades óptimas. También se analiza los
bajos niveles de conocimiento en gestión del recurso hídrico, manejo de cultivos
y manejo de ganado, dando como efecto de los bajos niveles de oferta de
productos agropecuarios y bajos ingresos de los productores agropecuarios, y así
da un efecto final del retraso socioeconómico de los productores agropecuarios
del ámbito del proyecto. Las causas del problema central se detallan en el
siguiente cuadro, además para una mejor interpretación de las causas del
problema se ha elaborado el árbol de causas y efectos el cual se presenta más
adelante.

PIP:
Cuadro 52: Causas del problema central
Causas directas Causas indirectas
Déficit de agua para riego
Inexistencia de infraestructura de
almacenamiento de agua de lluvia
Inexistencia de infraestructura de riego por
gravedad
Inexistencia de sistema de riego por aspersión
Bajo nivel de conocimiento de manejo
del agua y manejo agropecuario
Bajo nivel de conocimiento en manejo del
agua.
Deficiente manejo de cultivos anuales y
perennes.
Deficiente manejo de ganado.
3.2.3. Efectos del problema
Los efectos que genera el problema central, se analizan desde el punto de vista
que el problema no se solucione en el plazo establecido, y persistan la BAJA
PRODUCCION Y PRODUCTIVIDAD AGROPECUARIA. La descripción de
los efectos directos e indirectos que genera el problema central se detalla en el
siguiente cuadro, además para un mejor análisis de los efectos del problema
central se ha desarrollado el árbol de causas y efectos, la cual se muestra más
adelante.
Cuadro 53: Efectos del problema central
Efectos directas Efectos indirectas
Bajos niveles de oferta de los productos
agropecuarios
Limitado acceso al mercado,
Desmotivación y conflictos en la zona.
Bajos ingresos de los productores
agropecuarios
Migración del campo a la ciudad.
Abandono de la actividad agropecuaria.
Efecto final
Bajo nivel socioeconómico de los productores
agropecuarios en el ámbito del proyecto Sistema
de Riego Tecnificado Huarijuyo

PIP:

PIP:
3.3. Objetivo del proyecto
3.3.1. Definición del objetivo
El objetivo central o propósito del proyecto está asociado con la solución del
problema central. De esta forma, el objetivo central es: “INCREMENTAR LA
PRODUCCIÓN Y PRODUCTIVIDAD AGROPECUARIO”
3.3.2. Determinación de los medios o herramientas para alcanzar el objetivo
central y elaboración del árbol de medios
Los medios para solucionar el problema central se encuentran relacionados con
el ataque de las causas del mismo, por lo tanto los medios constituyen las vías de
solución del problema identificado.
Cuadro 54: Medios del objetivo central
Medios directas Medios indirectas
Adecuada oferta de agua para riego
Existencia de infraestructura de
almacenamiento de agua de lluvia
Existencia de infraestructura de riego por
gravedad
Existencia de sistema de riego por aspersión
Adecuado nivel de conocimiento de
manejo del agua y manejo agropecuario
Adecuado nivel de conocimiento de gestión del
agua.
Eficiente manejo de cultivos anuales y
perennes.
Eficiente manejo de ganado.
3.3.3. Determinación de las consecuencias positivas que se generarán cuando se
alcance el objetivo central
Los fines son la consecuencia positiva que se espera lograr con la solución del
problema central. Para el caso de nuestro proyecto, tenemos que los fines
directos son el mejoramiento del área agrícola bajo riego y lograr mejores
niveles de producción agropecuaria y calidad del producto, teniendo como FIN
ULTIMO u objetivo de desarrollo Mejorar el nivel Socio económico de los
productores agropecuarios del ámbito del sistema de riego tecnificado Huarijuyo.

PIP:
Cuadro 55: Fines del objetivo central
Fines directas Fines indirectas
Incremento de niveles de oferta de los
productos agropecuarios
Mejor acceso al mercado,
Usuarios motivados y disminución de
conflictos en la zona.
Mejores ingresos de los productores
agropecuarios
Disminución de la migración del campo a la
ciudad.
Permanencia en la actividad agropecuaria.
Fin último
Mejorar el nivel socioeconómico de los
productores agropecuarios en el ámbito del
proyecto Sistema de Riego Tecnificado
Huarijuyo

PIP:

PIP:
3.4. Alternativas de solución
Del árbol de medios fundamentales y acciones se obtiene las alternativas para
solucionar el problema.
Alternativa 1, comprende las siguientes acciones:
[1.1: Construcción de presa homogénea Molla]  [2.1: Construcción del canal
principal]  [Construcción de los canales laterales]] [Instalación del sistema de
riego por aspersión]  [Mitigación de impacto ambiental]  [Capacitación en
manejo del agua]  [Capacitación en manejo de cultivos anuales y perennes] 
[Capacitación en manejo de ganado]
Alternativa 2, comprende las siguientes acciones:
[1.2: Construcción de presa heterogénea Molla]  [2.1: Construcción del canal
principal]  [Construcción de los canales laterales]] [Instalación del sistema de
riego por aspersión]  [Mitigación de impacto ambiental]  [Capacitación en
manejo del agua]  [Capacitación en manejo de cultivos anuales y perennes] 
[Capacitación en manejo de ganado]
Resultados:
Alternativa 1: Construcción de una presa homogénea con pantalla impermeabilizante de
5.01MM3, Construcción de un canal principal de 14,250 metros,
Construcción de tres canales laterales CL-1 de 3,175 metros, CL-2 de
1,250 metros, CL-3 de 2,450 metros y un canal sub-lateral CL-3.1 de 700
metros. Instalación de 2 sistema de riego por aspersión para regar un área
de 352 hectáreas, Organización del plan de capacitación, Mitigación de
impacto ambiental, Gastos generales, Gastos de supervisión, Gastos de
seguimiento y monitoreo, Gastos de liquidación y Gastos administrativos.
Alternativa 2: Construcción de una presa heterogénea y/o zonada con núcleo
impermeable de arcilla de 5.01MM3, Construcción de un canal principal
de 14,250 metros, Construcción de tres canales laterales CL-1 de 3,175
metros, CL-2 de 1,250 metros, CL-3 de 2,450 metros y un canal sub-
lateral CL-3.1 de 700 metros. Instalación de 2 sistema de riego por
aspersión para regar un área de 352 hectáreas, Organización del plan de
capacitación, Mitigación de impacto ambiental, Gastos generales, Gastos
de supervisión, Gastos de seguimiento y monitoreo, Gastos de liquidación
y Gastos administrativos.

PIP:
4. FORMULACIÓN Y EVALUACIÓN
4.1. Definición del horizonte de evaluación del proyecto
El horizonte de planeamiento de evaluación del proyecto es de 10 años, debido a
que los componentes principales del proyecto tienen una vida útil de diez años, y
los beneficios que generara son hasta ese periodo, transcurrido ese tiempo los
costos y el deterioro de la infraestructura planteada se incrementan originando
mayores costos de mantenimiento perjudicando a los beneficiarios del proyecto.
4.2. Análisis de la demanda
4.2.1. Identificación del servicio que serán intervenidos con el proyecto
El proyecto dotará de servicio de agua para riego por aspersión a los productores
agropecuarios que actualmente riegan por secano. También se optimizara una o
más características de la calidad del servicio de agua para riego existente e
intervenir en uno o varios componentes del sistema de riego para ampliar la
cubertura de servicio existente y cubrir una mayor área de cultivo.
4.2.2. Definición del ámbito de influencia del proyecto y la población demandante
El área de influencia del proyecto está comprendida por el área que va a ocupar
la infraestructura hidráulica que es de 2.64 hectáreas y área potencial neta apta
para riego de 1,478.89 hectáreas. El área total de influencia del proyecto es de
1,481.53 hectáreas.
La población que demanda este servicio es de 1,768; es decir 411 familias que se
dedican a la actividad agrícola y pecuaria.
4.2.3. Estimación y análisis de la demanda
La demanda está constituida por el requerimiento hídrico de los cultivos más
importantes de la zona, teóricamente esta demanda se calcula mediante los
índices de evapotranspiración, los niveles de la evapotranspiración potencial.
Existen diversas herramientas así como software informáticos, entre los cuales
podemos citar: Hargreaves, Blanney-Cridle, el software informático CropWat for
Windows, etc.
Para determinar las demandas de agua se ha empleado el método de Hargreaves,
para lo cual se ha utilizado la información de la cedula de cultivo existente en la

PIP:
zona, la evapotranspiración potencial (a base de los registros históricos de los
datos meteorológicos de la zona, que para este proyecto se ha tomado de la
estación meteorológica de Laraqueri y Ilave)
Para la estimación de la demanda de agua para riego de los cultivos para áreas
mejoradas y para áreas incorporadas serán determinadas en base a:
 La cedula de cultivo Sin Proyecto
 La cedula de cultivo Con proyecto
 Los factores Kc de cada cultivo
 La evapotranspiración potencial
 Calculo de la demanda de agua
Cédula de cultivo para áreas mejoradas con riego por gravedad
La cédula de cultivo para áreas mejoradas con riego por gravedad es de un total
de 491.41 hectáreas. En la actualidad están conformados por los cultivos de
papa, quinua, avena y cebada forrajera. Las 138.21 hectáreas serán regadas desde
el mes de Octubre – Abril, para luego aprovechar el agua para regar 353.20
hectáreas de pastos naturales desde el mes de Mayo – Setiembre.
Cuadro 56: Cédula de cultivos para áreas mejoradas
Cédula de cultivo para áreas incorporadas con riego por gravedad
La cédula de cultivo para áreas incorporadas con riego por gravedad es de un
total de 633.79 hectáreas. En la actualidad están conformados por los cultivos de
avena y cebada forrajera, alfalfa y pastos cultivados.
AREA
"papa" 59.00 12.01 0.00 0.00 0.00 0.00 0.00 59.00 59.00 59.00 59.00 59.00 59.00 59.00
"quinua" 21.63 4.40 0.00 0.00 0.00 0.00 0.00 0.00 21.63 21.63 21.63 21.63 21.63 21.63
"cebada forrajera" 48.95 9.96 0.00 0.00 0.00 0.00 0.00 0.00 48.95 48.95 48.95 48.95 48.95 48.95
"avena forrajera" 8.63 1.76 0.00 0.00 0.00 0.00 0.00 8.63 8.63 8.63 8.63 8.63 8.63 0.00
"pastos naturales" 353.20 71.87 353.20 353.20 353.20 353.20 353.20 0.00 0.00 0.00 0.00 0.00 0.00 0.00
TOTAL 491.41 100.00 353.20 353.20 353.20 353.20 353.20 67.63 138.21 138.21 138.21 138.21 138.21 129.58
CULTIVO %
MESES

PIP:
Cuadro 57: Cédula de cultivos para áreas incorporadas
Cédula de cultivo para áreas incorporadas con riego por aspersión
La cédula de cultivo para áreas incorporadas con riego por aspersión es de un
total de 352.00 hectáreas. En la actualidad están conformados por los cultivos de
papa, avena y cebada forrajera, y alfalfa.
Cuadro 58: Cédula de cultivos para áreas incorporadas (aspersión)
Con ambos métodos de riego se regaran 1477.20 hectáreas.
Los factores de Kc de cada cultivo
El coeficiente de cultivo depende de las características fisiológicas de cada especie y
expresa la capacidad de la planta de extraer agua del suelo en las diversas etapas del
período vegetativo.
Los valores de Kc utilizados para calcular sus requerimientos hídricos para mejorar e
incorporar áreas son los siguientes:
Cuadro 59: Kc de los cultivos para mejorar áreas
AREA
"avena" forrajera 200.00 31.56 0.00 0.00 0.00 0.00 0.00 200.00 200.00 200.00 200.00 200.00 200.00 0.00
"cebada" forrajera 120.00 18.93 0.00 0.00 0.00 0.00 0.00 0.00 120.00 120.00 120.00 120.00 120.00 120.00
"alfalfa" 280.00 44.18 280.00 280.00 280.00 280.00 280.00 280.00 280.00 280.00 280.00 280.00 280.00 280.00
"pastos cultivados" 33.79 5.33 33.79 33.79 33.79 33.79 33.79 33.79 33.79 33.79 33.79 33.79 33.79 33.79
TOTAL 633.79 100.00 313.79 313.79 313.79 313.79 313.79 513.79 633.79 633.79 633.79 633.79 633.79 433.79
CULTIVO %
AREA
"papa"/"avena forrajera" 80.00 22.73 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00
"avena forrajera"/"cebada forrajera" 92.00 26.14 92.00 92.00 92.00 92.00 92.00 92.00 92.00 92.00 92.00 92.00 92.00 92.00
"cebada forrajera"/"avena forrajera" 80.00 22.73 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00 80.00
"alfalfa" 100.00 28.41 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00
TOTAL 352.00 100.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00
CULTIVO %
AREA
"papa" 59.00 0.00 0.00 0.00 0.00 0.00 0.52 0.75 1.00 1.00 0.73 0.69 0.57
"quinua" 21.63 0.00 0.00 0.00 0.00 0.00 0.00 0.57 0.90 1.10 1.10 1.07 0.52
"cebada forrajera" 48.95 0.00 0.00 0.00 0.00 0.00 0.00 0.58 0.83 1.05 1.07 0.67 0.16
"avena forrajera" 8.63 0.00 0.00 0.00 0.00 0.00 0.64 0.84 1.04 1.07 0.80 0.18 0.00
"pastos naturales" 353.20 1.05 1.05 1.05 1.05 1.05 0.00 0.00 0.00 0.00 0.00 0.00 0.00
TOTAL AREA 491.41 353.20 353.20 353.20 353.20 353.20 67.63 138.21 138.21 138.21 138.21 138.21 129.58
Kc PONDERADO 1.05 1.05 1.05 1.05 1.05 36.20 92.22 128.07 143.42 126.14 98.20 52.71
MESES
CULTIVO

PIP:
Cuadro 60: Kc de los cultivos para incorporar áreas
Cuadro 61: Kc de los cultivos para incorporar áreas (aspersión)
Evapotranspiración potencial y demanda de agua
Los resultados del análisis de la evapotranspiración y demanda de cada uno de
los cultivos se muestran en el Anexo 1 (Análisis de oferta y demanda) de los
contenidos mínimos.
A continuación se muestra los resultados en forma resumida de la demanda de
agua por los cultivos con riego por gravedad:
Cuadro 62: Demanda de agua para hectáreas mejoradas con riego por gravedad
Cuadro 63: Demanda de agua para hectáreas incorporadas con riego por
gravedad
AREA
"avena" forrajera 200.00 0.00 0.00 0.00 0.00 0.00 0.64 0.84 1.04 1.07 0.80 0.18 0.00
"cebada" forrajera 120.00 0.00 0.00 0.00 0.00 0.00 0.00 0.58 0.83 1.05 1.07 0.67 0.16
"alfalfa" 280.00 1.01 0.98 0.77 0.83 0.96 1.01 1.00 0.98 0.80 0.84 0.95 0.99
"pastos cultivados" 33.79 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05
TOTAL ÁREA 633.79 313.79 313.79 313.79 313.79 313.79 513.79 633.79 633.79 633.79 633.79 633.79 433.79
Kc PONDERADO 1.01 0.99 0.80 0.85 0.97 0.87 0.87 0.97 0.95 0.88 0.66 0.77
CULTIVO
MESES
AREA
"papa"/"avena forrajera" 80.00 0.64 0.84 1.04 1.07 0.80 0.18 0.53 0.57 0.84 1.06 1.08 0.71
"avena forrajera"/"cebada forrajera" 92.00 0.58 0.83 1.05 1.07 0.67 0.16 0.64 0.84 1.04 1.07 0.80 0.18
"cebada forrajera"/"avena forrajera" 80.00 0.64 0.84 1.04 1.07 0.80 0.18 0.58 0.83 1.05 1.07 0.67 0.16
"alfalfa" 100.00 1.01 0.98 0.77 0.83 0.96 1.01 1.00 0.98 0.80 0.84 0.95 0.99
TOTAL ÁREA 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00 352.00
Kc PONDERADO 0.73 0.88 0.97 1.00 0.81 0.41 0.70 0.82 0.93 1.00 0.88 0.53
CULTIVO
MESES
AREA
(HAS) ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
"papa" 59.00 0.01 0.00 0.00 0.01 0.00 0.00 0.00 0.00 0.00 0.02 0.03 0.03
"quinua" 21.63 0.01 0.01 0.01 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.01 0.01
"cebada forrajera" 48.95 0.01 0.01 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.02 0.02
"avena forrajera" 8.63 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
"pastos naturales" 353.20 0.00 0.00 0.00 0.00 0.19 0.16 0.16 0.20 0.23 0.00 0.00 0.00
Total 491.41 0.03 0.02 0.01 0.01 0.19 0.16 0.16 0.20 0.23 0.02 0.06 0.06
CULTIVO
DEMANDA DE AGUA POR MESES (m3/seg.)
AREA
"avena" forrajera 200.00 0.06 0.01 -0.06 0.00 0.00 0.00 0.00 0.00 0.00 0.09 0.11 0.10
"cebada" forrajera 120.00 0.03 0.03 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.04 0.04
"alfalfa" 280.00 0.02 0.02 0.06 0.14 0.14 0.12 0.10 0.13 0.17 0.21 0.19 0.13
"pastos cultivados" 33.79 0.01 0.01 0.01 0.02 0.02 0.02 0.02 0.02 0.02 0.03 0.02 0.02
Total 633.79 0.12 0.07 0.01 0.16 0.16 0.14 0.12 0.15 0.19 0.33 0.36 0.29
CULTIVO

PIP:
Cuadro 64: Demanda total de agua con riego por gravedad
También se muestra los resultados en forma resumida de la demanda de agua por
los cultivos con riego por aspersión:
Cuadro 65: Demanda de agua para hectáreas incorporadas con riego por
aspersión
Cuadro 66: Demanda total de agua con riego por aspersión
4.2.4. Análisis de tendencia de utilización del servicio público
La tendencia de utilización del servicio público, en este caso el proyecto, se da
según al servicio de agua para riego, por lo que son determinantes los siguientes:
 Cedula de cultivo en el ámbito del proyecto
 Precipitaciones pluviales en el ámbito del influencia del proyecto
 Nivel de capacitación en riego parcelario
 Operación y mantenimiento de la infraestructura de riego
4.2.5. Proyección de la demanda
La demanda de agua se ha proyectado según a la cédula de cultivo para cada
especie o cultivo, se considera como año base el 2013 donde la demanda de agua es
de 0.95 MMC de volumen de agua anual y la demanda total del proyecto es de 6.31
MMC, esto establecerá el mejoramiento de las áreas de cultivo e incorporación de
nuevas áreas bajo riego. La proyección de la demanda del agua hasta el año 2023, a
partir del año 2015 inclusive desde el año 2014 la demanda de agua se mantendrá
AREA
Hectareas mejoradas 491.41 0.03 0.02 0.01 0.01 0.19 0.16 0.16 0.20 0.23 0.02 0.06 0.06
Hectareas incorporadas 633.79 0.12 0.07 0.01 0.16 0.16 0.14 0.12 0.15 0.19 0.33 0.36 0.29
Total 1,125.20 0.15 0.09 0.02 0.17 0.35 0.30 0.28 0.35 0.42 0.35 0.42 0.35
DETALLE
AREA
"papa"/"avena forrajera" 80.00 0.01 0.01 0.02 0.02 0.02 0.02 0.03 0.03 0.03 0.01 0.02 0.01
"avena forrajera"/"cebada forrajera"92.00 0.02 0.02 0.01 0.00 0.02 0.02 0.03 0.04 0.03 0.01 0.03 0.02
"cebada forrajera"/"avena forrajera"80.00 0.02 0.01 0.00 0.00 0.02 0.02 0.03 0.03 0.03 0.01 0.02 0.02
"alfalfa" 100.00 0.00 0.00 0.02 0.04 0.04 0.03 0.03 0.03 0.05 0.06 0.05 0.04
Total 352.00 0.05 0.04 0.05 0.06 0.10 0.09 0.12 0.13 0.14 0.09 0.12 0.09
CULTIVO
AREA
Hectareas incorporadas 352.00 0.05 0.04 0.05 0.06 0.10 0.09 0.12 0.13 0.14 0.09 0.12 0.09
Total 352.00 0.05 0.04 0.05 0.06 0.10 0.09 0.12 0.13 0.14 0.09 0.12 0.09
DETALLE

PIP:
en forma constante durante la vida útil del proyecto. Porque desde el 2014, en ese
año se ejecutara solamente el programa de capacitación, ya que las infraestructuras
de riego estarán construidas durante este año.
En el siguiente cuadro se observa la proyección de la demanda hídrica proyectada
para 10 años:
Cuadro 67: Demanda de agua proyectada (MMC)
4.3. Análisis de la oferta
4.3.1. Caudal disponible en la fuente
La oferta de agua del rio Molla no satisface la demanda de agua del proyecto
durante los meses de Mayo a Diciembre.
Cuadro 68: Persistencia de Ocurrencia del rio Molla (Q=m3/s)
Al ser deficiente la oferta en los meses de Mayo a Diciembre se ha visto por
conveniente construir una presa para almacenar agua de lluvia para poder
satisfacer la demanda.
4.3.2. Optimización de la oferta
No hay la posibilidad de optimizar el recurso hídrico porque la infraestructura
menor que existe ya cumplió su vida útil.
4.3.3. Proyección de la oferta
Sobre la base de las hectáreas a mejorar e incorporación de nuevas áreas de cultivo,
se ha proyectado el requerimiento de agua para satisfacer las necesidades de los
cultivos en forma oportuna y en cantidad suficiente para el periodo de vida del
proyecto, tal como se visualiza en el siguiente cuadro:
2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023
0 1 2 3 4 5 6 7 8 9 10
Demanda de agua proyectada (MMC) 1.89 1.89 13.25 13.25 13.25 13.25 13.25 13.25 13.25 13.25 13.25
DETALLE
AÑOS
DESCRIPCIÓN UNIDAD ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Q disponible del rio Molla m3/s 0.89 1.05 1.05 0.51 0.24 0.20 0.16 0.13 0.10 0.09 0.09 0.32
Q requerido para el PIP m3/s 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42

PIP:
Cuadro 69: Demanda de agua proyectada (MMC)
4.4. Balance oferta demanda
Para el balance de oferta demanda del proyecto se ha calculado según cedula de
cultivo la demanda del proyecto.
Sin proyecto: Para la oferta actual del proyecto se ha estimado que es cero porque
la infraestructura actual es menor y está colapsada u obsoleta, por lo que no se puede
optimizar.
Cuadro 70: Balance oferta – demanda sin proyecto
Gráfico 01: Balance oferta – demanda sin proyecto
2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023
0 1 2 3 4 5 6 7 8 9 10
Oferta de agua proyectada (MMC) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
AÑOS
DETALLE
UNID.
Oferta m3/Seg. 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
Demanda m3/Seg. 0.03 0.02 0.01 0.01 0.19 0.16 0.16 0.20 0.23 0.02 0.06 0.06
BALANCE (Oferta-Demanda) -0.03 -0.02 -0.01 -0.01 -0.19 -0.16 -0.16 -0.20 -0.23 -0.02 -0.06 -0.06
DETALLE
MESES

PIP:
Con proyecto: Según los cálculos se observa que la mayor demanda de agua se da
en el mes de Setiembre y Noviembre, por lo que se toma este dato como demanda
total del proyecto
Cuadro 71: Balance oferta – demanda con proyecto
Gráfico 02: Balance oferta – demanda con proyecto
4.5. Análisis técnico de las alternativas de solución
Sobre la base de las acciones propuestas y considerando el planteamiento
hidráulico de las alternativas propuestas para lograr el objetivo del proyecto, están
relacionados con la construcción de la presa Molla, construcción del canal de
conducción y distribución, instalación del sistema de riego por aspersión,
Los componentes de la alternativa 1 y 2 se muestran en los siguientes cuadros:
.
UNID.
Oferta m3/Seg. 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42
Demanda m3/Seg. 0.15 0.09 0.02 0.17 0.35 0.30 0.28 0.35 0.42 0.35 0.42 0.35
BALANCE (Oferta-Demanda) 0.27 0.33 0.40 0.25 0.07 0.12 0.14 0.07 0.00 0.07 0.00 0.07
DETALLE
MESES

PIP:
Cuadro 72: Componentes del proyecto (Alternativa 1)
Cuadro 73: Componentes del proyecto (Alternativa 2)
4.5.1. Alternativa 1:
El estudio definitivo y/o expediente técnico es el conjunto de documentos
que comprende: memoria descriptiva, especificaciones técnicas, planos de
ejecución de obra y/o actividad, metrados, presupuesto, Valor Referencial,
análisis de precios y fórmulas polinómicas y, si el caso lo requiere, estudio
de suelos, estudio geológico-Geotécnico, Hidrología, impacto ambiental u
otros complementarios; debidamente cronogramado para su ejecución física,
financiera y jurídico.
UNIDAD
MEDIDA
1.0 ESTUDIOS DEFINITIVOS (Expediente Técnico) Doc. 8
2.0 CONSTRUCCION DE LA PRESA HOMOGENEA Unid 1
3.0 CONSTRUCCION DE CANAL PRINCIPAL m 14250
4.0 CONSTRUCCION DE CANALES LATERALES m 7575
5.0 INSTALACIÓN DEL SISTEMA DE RIEGO POR ASPERSIÓN ha 352
6.0 PROGRAMA DE CAPACITACIÓN Global 4
7.0 MITIGACIÓN AMBIENTAL % 100
8.0 GASTOS GENERALES % 100
9.0 GASTOS DE SUPERVISIÓN % 100
10.0 GASTOS DE SEGUIMIENTO Y MONITOREO % 100
11.0 GASTOS DE LIQUIDACIÓN % 100
12.0 GASTOS ADMINISTRATIVOS Mes 4
Ítem CONCEPTO CANTIDAD
UNIDAD
MEDIDA
1.0 ESTUDIOS DEFINITIVOS (Expediente Técnico) Doc. 8
2.0 CONSTRUCCION DE LA PRESA HETEROGENEA Unid 1
3.0 CONSTRUCCION DE CANAL PRINCIPAL m 14250
4.0 CONSTRUCCION DE CANALES LATERALES m 7575
5.0 INSTALACIÓN DEL SISTEMA DE RIEGO POR ASPERSIÓN ha 352
6.0 PROGRAMA DE CAPACITACIÓN Global 4
7.0 MITIGACIÓN AMBIENTAL % 100
8.0 GASTOS GENERALES % 100
9.0 GASTOS DE SUPERVISIÓN % 100
10.0 GASTOS DE SEGUIMIENTO Y MONITOREO % 100
11.0 GASTOS DE LIQUIDACIÓN % 100
12.0 GASTOS ADMINISTRATIVOS Mes 4
Ítem CONCEPTO CANTIDAD

PIP:
El estudio definitivo y/o elaboración de expedientes técnicos de las diferentes
metas de obras y actividades que contempla el proyecto, se realizará según el
horizonte de ejecución del proyecto de cada año; tal como se mencionan a
continuación:
Expediente técnico de estudios definitivos
Expediente técnico de construcción de presa Molla
Expediente técnico de instalación de sistema de riego por aspersión
Expediente técnico del programa de capacitación
Expediente técnico de Medidas de Mitigación de Impacto Ambiental.
Expediente técnico de Gastos Administrativos del Proyecto
B. Construcción de la presa molla
recurso hídrico en el periodo de lluvia (Diciembre - Marzo) para ser usado en
época de estiaje. La capacidad de almacenamiento de la Presa Molla es de
5.01 MM3 (Millones de Metros Cúbicos) de los cuales el Volumen Útil es
de 4.59 MM3 por lo que tiene un volumen muerto de 0.42 MM3, el espejo de
agua en su nivel máximo extraordinario (NAME) es de 42.98 ha. El rango
útil de niveles es 18m con una profundidad de excavación de limpieza de
2.00 m y una profundidad de rajo de 10.0m
La presa está alimentada a través de la cuenca propia del rio Molla con un
área de drenaje total de 73.73 Km2.
El tipo de presa de esta alternativa es Homogénea con pantalla
impermeabilizante aguas arriba. La pantalla impermeabilizante está
conformada por un manto de geomembrana protegida por mantos de
geotextil, la misma que es protegida con una cama de arena seguida de un
pedraplen con gaviones. Para la cimentación de la misma se plantea
Inyecciones de Consolidación e Impermeabilización a lo largo de su Eje en
especial en los estribos. La longitud de la corona es de 187.95 m. la Altura
efectiva de la presa es de 25m de altura con un bordo libre y libre bordo
mínimo de 3.00 y 2.00m respectivamente. La cota de coronación de la presa
es de 4072.00 msnm., y los niveles de NAMO, NAMINO Y NAME son de
4079, 4051, y 4070 msnm respectivamente.
La estructura de alivio principal está conformada por un canal cuyo ancho
inicial de 20 m y 10m en su sección más corta, iniciada en un vertedero de

PIP:
tipo creager (libre), el vertedero tiene una longitud de 35m emplazada en
forma semicircular del tipo libre.
Toma y conducto de descarga de fondo
caseta de válvulas con dos compuertas tipo mariposa (de guarda y descarga),
lo cual forma parte del equipamiento Hidromecánico. El conducto de
descarga de fondo se complementa aguas abajo y adyacentes a la caseta de
válvulas con un disipador de impacto. A continuación del disipador de
impacto se ha proyectado una transición de concreto simple de 4.5m, seguido
de un canal de concreto ciclópeo de 4.5m, y concluye en emboquillado de
piedra con una longitud de 15 m
Toma y conducto de descarga – toma directa.
Esta estructura está conformada por 3 tuberías de acero SHEDULE 30 de 16”
y 18”, que inician en una toma de concreto armado y termina en una caseta
de válvulas de concreto armado complementado con un disipador de impacto
aforador PARSHALL, seguido de un canal de empalme de concreto simple
que alcanza hasta el punto de inicio del Canal Principal del presente
Proyecto.
MATE RIAL
HOMOGE NE O
PANTALLA
ZONA DE
E MBALSE
FILTRO
PANTALLA
DE
INYE CCION
AFIRMADO
PRE SA HOMOGENEA

PIP:
C. Construcción del canal principal (CP)
Con respecto al canal principal del módulo de riego Huarijuyo, el trazo de
estos canales se verifica la dominancia de la mayor magnitud de superficie
apta para riego, abasteciendo de agua a través de canales laterales.
Topográficamente los trazos están ubicados en partes elevadas, de tal forma
que permitan una distribución adecuada con buena carga hidráulica y altura
necesaria para alcanzar a las áreas de riego.
Aspectos generales de diseño
En el módulo de riego, el canal principal tiene una longitud de 14.25 km. de
canal en concreto, sección trapezoidal, con capacidad de conducción de
0.420 m3/s, el cual sigue el trazo en ladera.
El canal principal, en el módulo será revestido en su totalidad, con la
finalidad de disminuir las considerables pérdidas de agua por filtración que
se presentan si estos no se revistieran; además, se reduce el coeficiente de
rugosidad, permitiendo a su vez una mayor protección de los taludes.
Por lo general, el diseño de las estructuras hidráulicas está en función a las
condiciones físicas a las cuales deben adaptarse. Los diseños estandarizados
o tipificados, han sido contemplados en aquellos casos que, por su magnitud
y adaptabilidad, ello resulta permisible. Del resultado del planeamiento
hidráulico se resumen en el cuadro siguiente:
Secciones típicas del canal principal:
Sección Tipo I:

PIP:
Sección Tipo II:
Sección Tipo III:
Sección Tipo IV:
En el trayecto del canal proyectado se tiene previsto la construcción de 183
obras de arte.
La descripción del canal principal se puede observar en el Anexo 06 de
Descripción de Infraestructuras de Riego.

PIP:
D. Construcción de canales laterales (CL)
Con respecto a los canales laterales, del módulo Haurijuyo, el trazo de estos
canales se verifica la dominancia de la mayor magnitud de superficie apta
para riego, abasteciendo de agua a través de canales laterales.
Topográficamente los trazos están ubicados en partes elevadas, de tal forma
que permitan una distribución adecuada con buena carga hidráulica y altura
necesaria para alcanzar a las áreas de riego.
Tipo de canales
El proyecto comprende el desarrollo de los diseños de los canales laterales,
con capacidades variables hasta un máximo de 0.15 m3/seg. A 0.025 m3/seg
La particularidad de la zona, referida a sus condiciones climáticas y
geológicas, motiva la necesidad de efectuar un análisis a fin de definir el tipo
de canal y la clase de revestimiento.
La eficiencia de conducción de un canal, es un aspecto para poder revestir los
canales, debido a que se trata de conducir el agua a través de diversos tipos
de suelos, dentro de los que se hallan los suelos permeables, en este caso el
revestimiento contribuye a reducir las pérdidas de agua, debido a problemas
de infiltración primariamente. Otro aspecto controlable en canales revestidos
con pendientes que originen velocidades por debajo de los límites no
permisibles, es reducir la erosión. El revestimiento nos permite aumentar la
eficiencia hidráulica, considerando valores bajos del coeficiente de
rugosidad, permitiendo reducir el área mojada, con taludes mayores.
El costo de revestimiento significa una inversión alta, la duración es larga y
el costo de mantenimiento bajo, definiendo mayores ventajas que los canales
en tierra.
La disponibilidad de agregados y de roca en canteras adecuadas cercanas a la
obra, donde se construirán los canales de riego son otros factores que
influyen en su construcción.
La existencia de canteras con buena calidad de piedra y agregados, hacen
posible decidir el revestimiento de los canales propuestos, las marcadas

PIP:
diferencias climática de la zona permiten decidir sobre el revestimiento de
los canales.
Descripción de los canales laterales
El módulo de riego, está conformado por una red de canales compuesta por
un canal principal y canales laterales.
El área potencial neta apta para el riego es 1,478.89 hectáreas y el área a
regar según la demanda de los cultivos bajo el sistema de riego por gravedad
es de 1,125.20 hectáreas. Los canales laterales nacen del canal principal en
pampa y ladera.
Los canales laterales tienen 7.575 Km. de longitud.
longitud total de 3.175 km y abastece a áreas que se encuentran en la
cabecera del proyecto. Servirá las unidades de riego, que tienen área útiles de
riego con una dotación de agua de 0.150 m3/seg. Cuenta con 23 obras de
arte.
del proyecto. Servirá las unidades de riego, que tienen área útiles de riego
con una dotación de agua de 0.025 m3/seg. Cuenta con 33 obras de arte.
del proyecto. Servirá las unidades de riego, que tienen área útiles de riego
con una dotación de agua de 0.050 m3/seg. Cuenta con 24 obras de arte.
Canal CL-3.1, se ubica en la progresiva 0+925 del canal lateral CL-3, con
una longitud total de 0.70 km y abastece a áreas que se encuentran en la
cabecera del proyecto. Servirá las unidades de riego, que tienen área útiles de
riego con una dotación de agua de 0.03 m3/seg. Cuenta con 06 obras de arte.
Los detalles de los canales laterales y sublaterales y sus obras de arte se
adjuntan en el Anexo 6: Descripción de la Infraestructura de Riego

PIP:
El planteamiento de un sistema de riego por aspersión consiste en la
selección de una red de tuberías, para transmitir el agua a los rociadores, con
la finalidad de esparcir agua al suelo, en pequeñas gotas, simulando la lluvia.
La carga de presión se ofrece al sistema por medio de presión natural, que se
adquiere por diferencia de altura entre el punto inicial de riego, hasta
boquilla del aspersor, incluidas las pérdidas de carga. Por condiciones
naturales, los terrenos de fuerte pendiente, presentan diferencias de altura
significativas para el funcionamiento del sistema, lo que constituye una gran
ventaja comparativa en relación a otras áreas.
Las partes principales del sistema de riego tecnificado (aspersión) son las
siguientes:
Captación
Este componente lo constituye un canal principal y canal lateral, los cuales
capta las aguas de Rio Molla, este sistema de captación esta adecuadamente
diseñado, a fin de que su capacidad pueda otorgar a los Reservorios el
caudal requerido que es de 92.60 l/seg.
Canal entubado
Conducirá el agua desde la Captación (Canal principal, de la progresiva km
2+575) hasta el Reservorio N° 1 en el transcurso de su recorrido, cruza por el
Rio Molla en el cual se considera un sifón invertido. Por lo tanto cumple la
función de canal de conducción. El canal entubado se describe a
continuación:
 Canal entubado con una longitud de 3,543 metros, tipo de tubería HDEP
con diámetro de 315.0 mm., este transportara un caudal de 92.60 lts/seg,
en 12 horas durante la noche.
 Este canal tiene cámaras de registro a cada 1000 metros.

PIP:
Conducirá el agua desde la Captación (Canal Lateral, de la progresiva km
0+300) hasta el Reservorio N° 2. El canal entubado se describe a
continuación:
 Canal entubado con una longitud de 50 metros, tipo de tubería HDEP con
diámetro de 315 mm, este transportara un caudal de 92.60 lts/seg. En 12
Reservorios y cámaras de carga
Su principal función es de almacenar el recurso hídrico (en 12 horas, durante
la noche), para que en horas del día (con luz solar) se pueda garantizar la
aplicación del riego en dosis requeridas por los cultivos.
También tiene la finalidad mantener un nivel de agua uniforme al inicio del
sistema, manteniendo constante el nivel de recarga. Permitiendo que las
tuberías funcionen a presión y velocidad adecuada, propiciando además que
los aspersores puedan trabajar con la carga de diseño.
Se consideran un volumen de 4,000 m3 para el reservorio N°1, y otro con
volumen de 4,000 m3 para el reservorio N° 2, para garantizar el
funcionamiento de los módulos de riego.
Estas estructuras son a tajo abierto con un material de relleno que será
colocado en capaz horizontales de espesor compactado no mayor a 20 cm
con un talud 1:5 (h:v), que serán revestido con Geomembrana HDPE DE
1.OO mm de espesor con Geotextil de Protección 200 gr/m2.
Red de distribución
Reservorio N°1:
secundaria, llevando el caudal necesario y presión adecuada hacia estos, y
tiene las siguientes características:

PIP:
Reservorio N°2:
secundaria, llevando el caudal necesario y presión adecuada hacia estos, y
tiene las siguientes características:
Tubería secundaria
Conduce el agua desde la tubería principal hasta los laterales y tiene la
función de transportar un caudal que alimentara a los laterales, esta tubería
secundaria es fija y enterrada y tiene las siguientes características:

PIP:
Tubería lateral.
Conduce el agua desde la tubería secundaria hasta los hidrantes y tiene la
función de transportar un caudal que alimentara a los hidrantes, esta tubería
lateral es fija y enterrada y tiene las siguientes características:
Para la instalación de tuberías PVC, debe tener en cuenta que, las
profundidades de zanjas deben permitir una tapada por encima de la
generatriz superior del tubo hasta el nivel del suelo, no menor de 1,00 m. en
zonas de tráfico corriente y de 1,20 m. en zonas de tráfico pesado.
El fondo de la zanja debe ser continuo, plano y libre de piedras, tronco de
material duro, se acondiciona este como un lecho de material fino (cama de
arena), seleccionado y bien compactado, de una altura de por l menos 0,10
m.
Se recomienda que la zanja tenga un menor ancho posible, dentro de los
límites practicables. Un ancho adicional de 0,30 a ambos lados de la tubería.
Hidrantes o elevadores
Son los puntos de conexión entre la tubería principal y de la distribución, o
de esta y las líneas de riego, o de estas a los aspersores. Para ello es necesario
que mediante una “Tee” o abrazadera, permita la salida de una tubería, a otra
de igual o menor diámetro. Si la conexión debe realizarse a mayor altura es
necesario un elevador que vendría un tubo de material similar a las tuberías
conectadas, de diámetro adecuado. Normalmente van regulados por una
válvula de bola. La conexión final del elevador hacia la tubería o la

PIP:
manguera debe efectuarse mediante accesorio (“tee”, codo, unión, válvula de
acople, etc.).
El hidrante de la tubería principal, es ubicado al inicio del riego de un sector,
tratando de que su apertura produzca el riego de un módulo completo (por
modulo se entiende al conjunto de aspersores que deben trabajar a la vez, en
el tiempo de riego calculado, a la frecuencia deseada).
La distribución es de la siguiente manera:
Altura de los elevadores
Usualmente son cultivados bajo riego los que rigen la altura de los
rociadores. Existen recomendaciones que pueden tenerse en cuenta para esta
altura de acuerdo al diámetro respectivo.
Se recomienda como la altura mínima de 0.6 m. hasta 0.8 m.
Aspersores
Es un elemento final, del sistema de riego encargado de emitir un chorro de
agua a presión por medio de la boquilla, el cual choca con la cuchara o cuña,
la que al girar comprime un resorte perdiéndose el empuje inicial por acción
de giro. El resorte al expandirse determina el retorno del martillo, que golpea

PIP:
sobre el cuerpo del aspersor, este impacto del martillo permite el movimiento
del cuerpo del aspersor.
Existe diferentes tipos de aspersores los que se utilizan en el diseño es de
material Latón, con giro completo Angulo de chorro fijos, de presión alta a
media con emisión de dos boquilla. Su conexión lleva un rompe chorro que
hace que el golpe del agua no sea directo a los cultivos y pueda dañar a estos.
Especificaciones de diseño de los aspersores del proyecto:
Marca VYR – 35; para zonas de alta presión.
El = 12.0 m
Presión de trabajo en Atm. Po = 3 Bars
Marca VYR – 23; para zonas de baja presión.
Las zonas de los reservorios N°1 y N°2, donde existe baja presión se plantea
los módulos A,B,C y X,Y,Z respectivamente, se proyecta la ubicación del
cultivo papa, ya que este requiere de una lámina neta de 1.5cm.
El = 12.0 m
Presión de trabajo en Atm. Po = 1.5 Bars
Para garantizar la sostenibilidad del proyecto se plantea actividades de
capacitación y asistencia técnica, estas acciones complementadas con la
realización de parcelas demostrativas, pasantías y Concurso de riego
parcelario, los cuales aseguran la eficiencia y la eficacia en cada una de las
etapas de los procesos productivos y así mismo, lograr la participación activa
de los beneficiarios como actores de su propio desarrollo. A demás permitirá
una correcta operación y mantenimiento de la infraestructura hidráulica en el
ámbito del proyecto.

PIP:
Cursos de capacitación
La capacitación es una forma de educación técnico productiva, orientada
hacia el sector rural, a las familias productores agropecuarios, que les
permite elevar sus niveles de conocimientos, habilidades y principalmente
sus capacidades de negociación frente a su medio ambiente, promoviendo el
desarrollo rural, con la intervención de las tecnologías y el capital.
La capacitación forma el factor que dinamiza el desarrollo agropecuario,
incidiendo directamente en las personas, quienes dirigen, participan y
ejecutan su propio desarrollo. Además constituye una de las piedras
angulares sobre los cuales se sustentan la sostenibilidad de la producción
agropecuaria bajo riego, por ello se prioriza como eje importante esta
actividad, para superar las deficiencias en el manejo del sistema de riego y la
producción agropecuaria. Los objetivos de la capacitación están orientados al
manejo autogestionario, eficiente y sostenible del sistema de riego
tecnificado en la irrigación. Así mismo para que recupere el proceso de
capitalización en el agro y lleve a cabo un esfuerzo decidido para
incrementar significativamente la productividad agropecuaria; así mismo la
inversión en la construcción de la infraestructura de riego tecnificado una vez
culminada, sean manejadas eficientemente por los beneficiarios.
Etapas de la capacitación. En el desarrollo del programa de capacitación se
tiene en cuenta varios pasos que se estructuran entre sí para lograr los
objetivos, las cuales serán adecuadas a la realidad y situación que se
presenta. Las etapas de la capacitación son las siguientes:
Determinación de necesidades de capacitación (diagnostico). De acuerdo
al árbol de medios fundamentales y acciones, se ha identificado una lista de
ejes temáticos, con la finalidad priorizar las deficiencias en el conocimiento y
manejo de las tecnologías del sistema de riego por aspersión para la
producción agrícola-pecuaria dentro del ámbito del proyecto.

PIP:
Cuadro 74: Ejes temáticos de capacitación
Nº Nombre del curso
Nº
Evento
s
Ejecuc
ión
01
02
03
04
05
06
Capacitación en
gestión de agua
para riego
Fortalecimiento de organizaciones de riego
Gestión del Agua en Sistema de Riego
Legislación de aguas
Tarifa de agua
Operacióny mantenimientode la infraestructura de riego
Distribución del Agua de Riego
02
02
02
02
02
02
Primer
año
07
08
09
10
11
12
13
Capacitación de
manejo agrícola
Manejo de Suelos Según Aptitud de Riego
Agricultura bajo riego
Manejo de Riego en pastos y forrajes
Manejo de Riego en cultivos de Pan Llevar
Manejo y Producción pecuaria bajo riego
Estrategia de Comercialización
Rentabilidad de Producción agropecuaria bajo riego.
02
02
02
02
02
02
02
Segund
o año
14
15
16
Capacitación en
crianza y
manejo pecuario
Mejoramiento Genético en Animales
Manejo Sanitario en animales
Alimentación animal
02
02
02
TOTAL DE CURSOS 32
Demanda de capacitación. Las 411 familias del ámbito de la irrigación,
requieren de prioridad la capacitación, para mejorar en gestión de agua para
riego, producción agrícola y pecuaria; debido a que en la zona no se tiene
instituciones que ofertan la capacitación a los productores.
Los usuarios de riego no están en la posibilidad de pagar por las actividades de
capacitación, debido a que sus ingresos económicos son precarios, que solo
satisface para la subsistencia.
Programación del curso. La programación de los cursos de capacitación, se
desarrollará de acuerdo a cada eje temático y cada evento tendrá su plan de
capacitación, teniendo en cuenta la realidad y problemática del ámbito del
proyecto, la cual estará a cargo de la Oficina de Desarrollo Agropecuario del
PRORRIDRE.
El desarrollo más detallado de esta etapa por cada evento de capacitación, se
efectuará en el expediente técnico en la etapa de la ejecución del proyecto.
Organización del curso. Esta etapa es con la finalidad lograr la ejecución de
lo programado y un buen desarrollo de la capacitación; las acciones que se
realizaran son las siguientes:
 Primeramente se coordinará con los miembros de la Junta directiva y
autoridades de cada comité del ámbito de la irrigación, para la convocatoria
de los beneficiarios de riego.

PIP:
 Se realizará los preparativos para el curso, la cual será compartido entre los
capacitadores-ponentes del curso, donde desarrollaran los contenidos
técnicos y tratamientos metodológicos del curso, se determinarán las
prácticas a realizar, materiales e instrumentos que se van a utilizar y
prevenir la improvisación en el evento. Así mismo la elaboración de
boletines técnicos, tríptico, etc., inherentes al tema programado.
 Se verificará el local, aprovisionamiento de los materiales a utilizar en la
ejecución del curso (guía, instrumento de evaluación, ficha de inscripción,
ubicación de equipos de proyección y audiovisuales, pizarras, plumones
acrílicos, etc.)
Ejecución del curso. Previo al inicio del curso por lo menos un día antes se
acondicionará el local de capacitación, se revisará el material didáctico,
documentos a utilizar, etc. que han sido reunidos en la etapa preparatoria del
curso, esta acción se realizará para no caer en la improvisación en el momento
del curso.
Los participantes en cada evento de capacitación serán exclusivos los
beneficiarios de riego, del ámbito de la irrigación, en un número no mayor de
100 participantes por curso.
Asistencia técnica en manejo del sistema de riego tecnificado
La generación de conocimientos tecnológicos, por parte de entidades
desarrollo agropecuario bajo riego por aspersión, requiere mecanismos y/o
canales que les permita hacer llegar las nuevas tecnologías generadas a los
usuarios potenciales de las mismas que les permita impulsar su desarrollo con
la mejora de sus ingresos económicos. Este conjunto de actividades y métodos
para difundir las tecnologías, constituye la asistencia técnica.
El objetivo de esta actividad es aportar soluciones a los problemas que
enfrentan los usuarios de riego en su organización y en sus actividades
productivas bajo riego en el ámbito del proyecto. Se enfatiza en el diseño de
estrategias y metodologías de trabajo que contribuyan a mejorar la eficiencia
del agua de riego en la producción agropecuaria bajo riego.
Funciones del que proveerá la asistencia técnica. El proveedor de asistencia
técnica al cumplir sus funciones, según las circunstancias, es animador,

PIP:
facilitador, educador de usuarios de riego, informador y participe de la
solución de problemas.
Etapas para proveer la Asistencia Técnica
Identificación de asistencia técnica. Según la identificación de las causas del
problema, se ha definido los aspectos de prioridad más importantes, las cuáles
son: organización, operación y mantenimiento de la infraestructura de riego
tecnificado, manejo de sistemas de riego por aspersión, distribución,
conducción y aplicación del agua de riego, manejo de cultivos bajo riego,
adiestramiento en el riego parcelario en los diferentes cultivos, práctica de la
eficiencia de riego, comercialización de productos agropecuarios y otros temas
que concierne a la actividad agropecuaria bajo riego; esto con la finalidad
lograr a contribuir en la mejora de la producción y productividad agrícola y
pecuaria de la Irrigación.
Preparación de contenidos para proveer asistencia técnica. Sobre la base de
la identificación, se desarrollan los contenidos con aplicación práctica; es decir
elaborar métodos y técnicas aceptables y acordes con la realidad. Para lo cual
se recolectará, procesará la infamación de diferentes fuentes, para luego ser
transmitido la tecnología al usuario de riego.
Metodología para la provisión de asistencia técnica. Esta actividad
consistirá en brindar el asesoramiento técnico, capacitación grupal o
individual, transferencia de técnicas y tecnologías apropiadas, métodos,
mediante el dialogo, concertación, orientación, entrenamiento práctico,
demostración de métodos, etc. en sus campos de producción de los usuarios de
riego, dentro del ámbito de la irrigación; en los aspectos anteriormente
mencionados según sea el caso.
Evaluación de asistencia técnica
Se controlará con regularidad, el trabajo de asistencia técnica (monitoreo,
acompañamiento) y evaluarlo periódicamente.
Instalación de parcelas demostrativas de pastos cultivados
Consiste en la instalación de pastos cultivados (alfalfa, alfalfa+dactylis y trébol
blanco+rye grass), estas parcelas demostrativas, son áreas instaladas en campo
de los productores y/o usuarios de riego, cuya conducción y manejo cuenta con

PIP:
asesoría técnica siendo su finalidad, validar tecnologías generadas, comprobar
las bondades productivas de semillas, variedades, evaluar las condiciones de
campo tecnológico, rendimientos.
Estas áreas se instalarán en lugares apropiados, desde el punto de vista técnico
como de efecto demostrativo, que servirán para que los beneficiarios potenciales
puedan conocer y apreciar las ventajas y bondades de las labores del proceso
productivo, especialmente del manejo del riego y de los cultivos. Una vez
establecidas las parcelas demostrativas, servirán como material para los eventos
de capacitación y charlas técnicas para que conozcan en situ los resultados de la
acción realizada. Estas charlas serán preparadas convenientemente, para lo cual
se contará con medios adecuados de movilización y material didáctico de apoyo,
como carteles y folletos, lo que permitirá dar a conocer a los productores los
objetivos de la campaña emprendida y los beneficios que se obtendrán de ella.
Las labores de capacitación vendrán a complementar las visitas individuales y
las charlas, las que constituirán también importantes métodos de trabajo, así
mismo para reforzar y complementar los procesos de aprendizaje y cambio de
actitudes de los productores y para garantizar la sostenibilidad del proyecto.
Etapas para la conducción de parcelas demostrativas
Planificación y programación.- Se ha identificado zonas potenciales del
cultivo, índices de producción, deficiencias en el manejo tecnológico,
problemática, variedades, incidencia de plagas y enfermedades, etc.
En el ámbito de la irrigación se ha identificado las áreas a instalarse las dos
hectáreas de las parcelas.
Instalación y conducción.- Las parcelas demostrativas, se instalarán en la
comunidad mencionada, el cuál será conducido y manejado técnicamente por
el profesional responsable del PRORRIDRE y los usuarios de riego se harán
cargo de los labores agrícolas que demande la parcelas; para lo cual se
considerará la necesidad de suscribir documento de contrato con los usuarios
de riego y/o productores, donde establecen cláusulas específicas que contempla
las responsabilidades que garanticen una adecuada instalación y conducción de
las parcelas demostrativas, así como el cumplimiento de los objetivos de
capacitación. Así mismo participaran los representantes de las organizaciones
comunales y/o comités de riego en el ámbito, a fin de que sea de conocimiento
y seguimiento colectivo.

PIP:
Seguimiento y evaluación.- Se elaboraran los cronogramas de evaluación del
desarrollo vegetativo, ocurrencias, labores y prácticas requeridas según el
calendario agrícola. Así mismo las evaluaciones de inicio, procesos y final, se
diseñaran los formatos para el acopio de la información técnico-productivo que
conducirá a la elaboración del informe final, acompañado de los registros
fotográficos, que permitirá realimentar la investigación y enriquecer
experiencias similares, cuyos resultados son factibles de ser publicados y
difundidos.
Concurso de riego parcelario
La transferencia de conocimientos tecnológicos, por parte de entidades
desarrollo agropecuario bajo riego, requiere mecanismos y/o medios que les
permita hacer llegar las nuevas tecnologías generadas a los usuarios de riego
potenciales de las mismas que les permita impulsar su desarrollo con la mejora
de sus ingresos económicos. Este conjunto de actividades y métodos para
difundir las tecnologías, constituye el concurso de riego parcelario.
El objetivo de esta actividad es aportar soluciones a los problemas que
enfrentan los usuarios de riego en su organización y en sus actividades
productivas bajo riego en el ámbito de la irrigación. Se enfatiza en el diseño de
estrategias y metodologías de trabajo que contribuyan a mejorar la eficiencia
del agua de riego en la producción agropecuaria bajo riego.
Etapas para proveer el concurso de riego tecnificado a nivel parcelario.
Identificación del concurso de riego tecnificado a nivel parcelario. Según la
identificación de las causas del problema de manejo, se ha definido el concurso
de riego se llevara a cabo en el ámbito de la irrigación, se tiene dos sectores de
riego, esto definición está a cargo de los especialistas, de acuerdo a las
condiciones técnicas de campo para el desarrollo adecuado del concurso y
previa coordinación con los directivos del comité de riego.
Preparación para el evento del Concurso de Riego Tecnificado a nivel
Parcelario, serán los responsables de la preparación de todas las actividades
necesarias para el concurso de riego tecnificado, tales como:
 Preparación de los reglamentos del concurso

PIP:
 Invitación a las Organizaciones de regantes de la Juntas de Usuarios de
Juliaca, Huancané, Ramis y Puno-Ilave; así mismo a las Juntas de usuarios
de la región de Cusco y otras regiones de ser posible.
 Garantizar el transporte y el número de participantes de las diferentes
organizaciones de regantes.
 Garantizar la alimentación y hospedaje de los participantes visitantes al
concurso
 Garantizar los premios para los ganadores del concurso
 Garantizar los jurados calificadores para el concurso.
 Otros necesario para el concurso de riego tecnificado.
c. Metodología del concurso de riego tecnificado.- La metodología estará
basada de acuerdo a un reglamento elaborado por los especialistas de
asistencia técnica.
d. Reglamento del concurso de riego tecnificado.- Para la realización de este
evento se deberá preparar el Reglamento del Concurso previa autorización
de la Autoridad Local de como ente rector y ámbito de Gestión de los
Recursos Hídricos en la micro cuenca.
El reglamento contiene aspectos básico del concurso de riego tecnificado, de
ser necesario podrá ser mejorado por los responsables con la finalidad de
garantizar un mejor desarrollo del evento.
Pasantías a los sistemas de riego más avanzados
Las pasantías consistirán en hacer una visita a lugares donde el manejo del
sistema de riego, manejo de cultivos, manejo y mejoramiento pecuario, etc.,
donde se desarrollan con eficiencia, en forma de modelos, que permita
complementar los procesos de capacitación y servicio de asesoramiento
técnico, que fundamentalmente motivará e impulsará la participación, ya que
permitirá a los usuarios de riego, observar los logros alcanzados en lugares con
realidades similares para que puedan replicar o adoptar, además está el dialogo
entre los visitantes y el visitado, es decir el intercambio de conocimientos y
experiencias que muestren no solo sus lugares sino también los problemas
afrontados y solucionados. También, las pasantías constituyen una valiosa
instancia de aprendizaje para los usuarios, ya que les permiten aplicar todo lo
que aprenden en las entidades visitadas. Además, son un importante
antecedente para comenzar su nuevo desarrollo social y productivo. Por su

PIP:
parte, las empresas u organismos públicos se benefician, ya que acceden al
bagaje de conocimientos y tendencias actuales, junto a la fuerza y el empuje de
las nuevas generaciones de usuarios jóvenes.
 Las tareas asignadas a los pasantes (usuarios de riego de la Irrigación)
tienen por objeto mejorar su conocimiento y comprensión de las entidades
públicas o privadas y empresas del sector productivo bajo riego.
 Los pasantes realizaran prácticas en diferentes sectores de la empresa, de
acuerdo al interés y características de los mismos.
 Las tutorías serán coordinadas y evaluadas por un funcionario de la
empresa y/o entidades públicas o privadas y por los representantes del
personal de la Municipalidad.
 Las condiciones requeridas para los pasantes serán: ser usuarios de riego de
la Irrigación, haber cursado los estudios secundarios como mínimo y
superiores en particular; la edad mínima para un pasante será de 21 años y
la edad máxima de 40 años.
El proyecto en sus etapas de ejecución y operación, originará impactos
ambientales directos e indirectos, positivos y negativos, dentro del área de
influencia, para lo cual las medidas más considerables se detallan a
continuación:
 Compensación social.- se tiene previsto la indemnización del área de
embalse y/o inundación, reubicación de cabañas y áreas de préstamo
(canteras de roca y arcilla).
 Plan de remediación ambiental.- Se tiene previsto trabajos de en el
campamento, caminos de acceso y áreas de préstamo y otros.
 Plan de educación ambiental.- Se tiene previsto realizar las actividades
de capacitación, difusión y señalización ambiental.
 Plan de contingencias.- se tiene previsto implementar un botiquín de
primeros auxilios, equipos de comunicación y equipo de contra
incendios.
H. Gastos administrativos del proyecto
La Unidad Ejecutora PRORRIDRE, para poder garantizar la ejecución física,
financiera, administrativa y jurídica, del proyecto; necesita realizar un gasto

PIP:
por la Dirección Ejecutiva, Dirección de Planificación y Presupuesto,
Dirección de Administración, Dirección de Obras, Dirección de Estudios y
Proyectos y otros Oficinas, que participan en la ejecución del proyecto; para
ello se ha planteado ejecutar los gastos administrativos del proyecto de
inversión.
4.5.2. Alternativa 2
Analizado en la alternativa 1.
recurso hídrico en el periodo de lluvia (Diciembre- Marzo) para ser usado en
época de estiaje. La capacidad de almacenamiento de la Presa Molla es de
5.01 MM3 (Millones de Metros Cúbicos) de los cuales el Volumen Útil es
de 4.59 MM3 por lo que tiene un volumen muerto de 0.42 MM3, el espejo de
agua en su nivel máximo extraordinario (NAME) es de 42.98 ha. El rango
útil de niveles es 18m con una profundidad e excavación de limpieza de 2.00
m y una profundidad de rajo de 10.0m.
La presa está alimentada a través de la cuenca propia del rio Molla con un
área de drenaje total de 73.73 Km2.
El tipo de presa de esta alternativa es Heterogénea y/o Zonada con núcleo
impermeable de arcilla en su parte central y espaldones de roca aguas arriba
y aguas abajo, complementado con una ataguía (estructura de tierra) aguas
arriba. El núcleo está separado de los espaldones de roca a través de 2 zonas
de filtro. Para la cimentación de la misma se plantea Inyecciones de
Consolidación e Impermeabilización a lo largo de su Eje en especial en los
estribos. La longitud de la corona es de 187.95 m. la Altura efectiva de la
presa es de 25m de altura con un bordo libre y libre bordo mínimo de 3.00 y
2.00m respectivamente. La cota de coronación de la presa es de 4072.00
msnm., y los niveles de NAMO, NAMINO Y NAME son de 4079, 4051, y
4070 msnm respectivamente.
La estructura de alivio principal está conformada por un canal cuyo ancho
inicial de 20 m y 10m en su sección más corta, iniciada en un vertedero de

PIP:
tipo creager (libre), el vertedero tiene una longitud de 35m emplazada en
forma semicircular del tipo libre.
Toma y conducto de descarga de fondo.
caseta de válvulas con dos compuertas tipo mariposa (de guarda y descarga),
lo cual forma parte del equipamiento Hidromecánico. El conducto de
descarga de fondo se complementa aguas abajo y adyacentes a la caseta de
válvulas con un disipador de impacto. A continuación del disipador de
impacto se ha proyectado una transición de concreto simple de 4.5m, seguido
de un canal de concreto ciclópeo de 4.5m, y concluye en emboquillado de
piedra con una longitud de 15 m.
Toma y conducto de descarga – toma directa
Esta estructura está conformada por 3 tuberías de acero SHEDULE 30 de 16”
y 18”, que inician en una toma de concreto armado y termina en una caseta
de válvulas de concreto armado complementado con un disipador de impacto
aforador PARSHALL, seguido de un canal de empalme de concreto simple
que alcanza hasta el punto de inicio del Canal Principal del presente
Proyecto.
NUCLEO
DE
PRE SA
CAPA
SE MIPE RMEABLECAPA
SE MIPE RMEABLE
PANTALLA
DE
INYECCION
FILTRO
DRE N
PROTE CCION
ZONA DE
E MBALSE
AFIRMADO
PRE SA DE NUCLE O CE NTRAL

PIP:
C. Construcción del canal principal
D. Construcción de canales laterales
H. Gastos administrativos
4.6. Costos a precios de mercado
Costos en la situación sin proyecto
En el ámbito del proyecto se cuenta con una infraestructura de riego artesanal
colapsada, por lo tanto no generan costos de operación y mantenimiento.
Costos en la situación con proyectos
Los costos en la situación con proyecto están dados por los costos de inversión
necesarios para materializar el proyecto que incluye entre otros la elaboración del
expediente técnico, la construcción de la infraestructura, programa de capacitación,
mitigación de impacto ambiental, y gastos administrativos, así mismo, en este rubro
están incluidos los costos de operación y mantenimiento de la infraestructura tanto a

PIP:
precios privados como a precios sociales. Estos se muestran en los cuadros
siguientes:
Costos de Inversión
Los costos que se considera a continuación son para ambas alternativas, las mismas
que contemplan los componentes más importantes a ejecutarse en el proyecto, tal
como se observa en los siguientes cuadros:
Los costos de inversión de la alternativa 1, contemplan la inversión inicial,
involucrándose en ellos los gastos generados por los estudios de inversión
necesarios para asegurar la viabilidad técnica y económica – financiera, siendo la
inversión total de S/. 52’271,631.94 Nuevos Soles.
Cuadro 75: Costos de inversión (Alternativa 1)
Los costos de inversión de la alternativa 2, contemplan la inversión inicial,
involucrándose en ellos los gastos generados por los estudios de inversión
necesarios para asegurar la viabilidad técnica y económica – financiera, siendo la
inversión total de S/. 55’288,453.92 Nuevos Soles.
UNIDAD
MEDIDA
CONSTRUCCION DE LA PRESA HOMOGENEA Unid 1 27,223,914.05 27,223,914.05
GASTOS DE SEGUIMIENTO YMONITOREO % 100 249,885.90 249,885.90
AÑO 2 TOTALCONCEPTO CANTIDAD AÑO 1

PIP:
Cuadro 76: Costos de inversión (Alternativa 2)
Costos de operación y mantenimiento
La operación y mantenimiento estará a cargo de los beneficiarios a quienes por ley
corresponde realizar dicha labores de la infraestructura y los costos anuales
ascienden en operación a S/. 5,802.00 Nuevo Soles y mantenimiento en S/. 4,684.00
Nuevo Soles, haciendo un total de S/. 10,486.00 Nuevos Soles.
Con mayor detalle se puede ver en el análisis de costos, presupuestos e insumos por
cada componente en el Anexo 3 (Costos y presupuesto del proyecto) de los
contenidos mínimos.
UNIDAD
MEDIDA
CONSTRUCCION DE LA PRESA HETEROGENEA Unid 1 30,240,736.03 30,240,736.03
GASTOS DE SEGUIMIENTO Y MONITOREO % 100 249,885.90 249,885.90
CONCEPTO TOTALAÑO 1 AÑO 2CANTIDAD

PIP:
Cuadro 77: Costos de operación (Alternativa 1 y 2)
UNIDAD PRECIO
MEDIDA UNITARIO PARCIAL TOTAL
1.0 MANO DE OBRA 54,000.00
Técnico operador de presa Mes 12.00 900.00 10,800.00
Técnico operador de canal principal Mes 12.00 900.00 10,800.00
Técnico operador de canal lateral Mes 12.00 900.00 10,800.00
Técnico operador de sistema de aspersion I Mes 12.00 900.00 10,800.00
Técnico operador de sistema de aspersion II Mes 12.00 900.00 10,800.00
2.0 MATERIALES Y EQUIPOS 128.00
Pala Unidad 1.00 20.00 20.00
Pico Unidad 1.00 18.00 18.00
Juego de llaves (llave loro, alicate, etc) Unidad 1.00 90.00 90.00
3.0 VESTUARIO 180.00
Mochilla porta equipos y herramientas Unidad 1.00 100.00 100.00
Mameluco Unidad 1.00 30.00 30.00
Botas Par 1.00 30.00 30.00
Casco Unidad 1.00 20.00 20.00
4.0 INSUMOS 56.00
Cuaderno de campo Unidad 1.00 4.00 4.00
Libro de Actas Unidad 1.00 10.00 10.00
Otros Libros Administrativos Unidad 1.00 10.00 10.00
Lapiceros Unidad 6.00 1.00 6.00
Papel Bond Millar 1.00 26.00 26.00
5.0 COMBUSTIBLES 288.00
Petroleo Galon 20.00 14.40 288.00
6.0 OTROS GASTOS 650.00
Gastos de pasajes para gestión Mes 5.00 100.00 500.00
Impresión de documentos Global 1.00 50.00 50.00
Imprevistos Mes 1.00 100.00 100.00
COSTO TOTAL 55,302.00
Item DESCRIPCIÓN CANT
COSTO

PIP:
Cuadro 78: Costos de mantenimiento (Alternativa 1 y 2)
Costos incrementales
Los costos incrementales que vienen a ser la diferencia entre los costos en la
situación “con proyecto” menos la situación “sin proyecto” se muestra en los
cuadros siguientes:
UNIDAD PRECIO
1.0 MANTENIMIENTO PREVENTIVO 883.00
1.1 Mano de Obra 700.00
Limpieza de captacion y canal principal Jornal 30.0 20.00 600.00
Encauzamiento de cursos de agua Jornal 5.0 20.00 100.00
1.2 Insumos 183.00
Pintura anticorrosiva Gln 3.0 25.00 75.00
Puntura esmalte Gln 3.0 25.00 75.00
Grasa para compuertas lbs 1.0 9.00 9.00
Brocha UND. 2.0 3.00 6.00
Thiner Gln 2.0 9.00 18.00
2.0 MANTENIMIENTO RUTINARIO 3,711.00
2.1 Mano de Obra 2,340.00
Limpieza de Infraestructura de riego Jornal 30.0 20.00 600.00
Encauzamiento de cursos de agua Jornal 50.0 20.00 1,000.00
Mantenimiento de aspersores, valvulas, tuberias y otros accesorios Jornal 30.0 20.00 600.00
Resane del material en concreto de las partes deterioradas Jornal 3.0 20.00 60.00
Engrasado de Compuertas de Bocatoma, canales y otros Jornal 2.0 20.00 40.00
Repintado de compuertas y barandas Jornal 2.0 20.00 40.00
2.2 Insumos 1,201.00
Accesorios de riego por aspersión Global 1.0 1000.00 1,000.00
Brocha UND. 2.0 3.00 6.00
Thiner Gln 2.0 9.00 18.00
2.4 Vestuario 170.00
Botas Par 2.0 30.00 60.00
Casco Unidad 2.0 25.00 50.00
3.0 MANTENIMIENTO DE EMERGENCIA 700.00
Limpieza Infraestructura Jornal 10.0 20.00 200.00
3.2 Otros de Gastos de Servicios 500.00
Gastos varios por emergencia Global 1.0 500.00 500.00
4.0 JUNTA DE USUARIOS 32,400.00 32,400.00
Secretaria Mes 12 900 10,800.00
Auxiliar en contabilidad Mes 12 900 10,800.00
Encargados de tarifas y cuotas MEs 12 900 10,800.00
COSTO TOTAL S/. 37,694.00
Item CONCEPTO CANT
COSTO

PIP:
Cuadro 79: Costos incrementales de inversión (Alternativa 1)
Cuadro 80: Costos incrementales de inversión (Alternativa 2)
UNIDAD
MEDIDA
1.0 ESTUDIOS DEFINITIVOS (Expediente Técnico) Doc. 8 14,581.05 225,189.80 239,770.85
2.0 CONSTRUCCION DE LA PRESA HOMOGENEA Unid 1 27,223,914.05 27,223,914.05
3.0 CONSTRUCCION DE CANAL PRINCIPAL m 14250 6,079,053.15 6,079,053.15
4.0 CONSTRUCCION DE CANALES LATERALES m 7575 1,813,659.97 1,813,659.97
5.0 INSTALACIÓN DEL SISTEMA DE RIEGO POR ASPERSIÓN ha 352 7,551,972.02 7,551,972.02
6.0 PROGRAMA DE CAPACITACIÓN Glb 4 110,605.36 767,982.64 878,588.00
7.0 MITIGACIÓN AMBIENTAL % 100 926,337.28 926,337.28
8.0 GASTOS GENERALES % 100 4,035,349.87 4,035,349.87
9.0 GASTOS DE SUPERVISIÓN % 100 2,497,701.11 2,497,701.11
10.0 GASTOS DE SEGUIMIENTO YMONITOREO % 100 249,885.90 249,885.90
11.0 GASTOS DE LIQUIDACIÓN % 100 232,562.14 232,562.14
12.0 GASTOS ADMINISTRATIVOS Mes 4 542,837.60 542,837.60
125,186.41 52,146,445.53 52,271,631.94TOTAL POR PERIODOS (S/.)
TOTALÍtem CONCEPTO CANTIDAD AÑO 1 AÑO 2
UNIDAD
MEDIDA
2.0 CONSTRUCCION DE LA PRESA HETEROGENEA Unid 1 30,240,736.03 30,240,736.03
10.0 GASTOS DE SEGUIMIENTO Y MONITOREO % 100 249,885.90 249,885.90
125,186.41 55,163,267.51 55,288,453.92
Ítem CONCEPTO CANTIDAD TOTALAÑO 1 AÑO 2
TOTAL POR PERIODOS (S/.)

PIP:
Cuadro 81: Costos incrementales de operación (Alternativa 1 y 2)
UNIDAD PRECIO
1.0 MANO DE OBRA 54,000.00
Técnico operador de presa Mes 12.00 900.00 10,800.00
Técnico operador de canal principal Mes 12.00 900.00 10,800.00
Técnico operador de canal lateral Mes 12.00 900.00 10,800.00
Técnico operador de sistema de aspersion I Mes 12.00 900.00 10,800.00
Técnico operador de sistema de aspersion II Mes 12.00 900.00 10,800.00
2.0 MATERIALES Y EQUIPOS 128.00
Pala Unidad 1.00 20.00 20.00
Pico Unidad 1.00 18.00 18.00
Juego de llaves (llave loro, alicate, etc) Unidad 1.00 90.00 90.00
3.0 VESTUARIO 180.00
Mochilla porta equipos y herramientas Unidad 1.00 100.00 100.00
Botas Par 1.00 30.00 30.00
Casco Unidad 1.00 20.00 20.00
4.0 INSUMOS 56.00
Cuaderno de campo Unidad 1.00 4.00 4.00
Libro de Actas Unidad 1.00 10.00 10.00
Otros Libros Administrativos Unidad 1.00 10.00 10.00
Lapiceros Unidad 6.00 1.00 6.00
Papel Bond Millar 1.00 26.00 26.00
5.0 COMBUSTIBLES 288.00
Petroleo Galon 20.00 14.40 288.00
6.0 OTROS GASTOS 650.00
Gastos de pasajes para gestión Mes 5.00 100.00 500.00
Impresión de documentos Global 1.00 50.00 50.00
Imprevistos Mes 1.00 100.00 100.00
COSTO TOTAL 55,302.00
Item DESCRIPCIÓN CANT
COSTO

PIP:
Cuadro 82: Costos incrementales de mantenimiento (Alternativa 1 y 2)
Flujo de costos incrementales para el horizonte de evaluación
En el cuadro se muestra los costos incrementales para el horizonte de evaluación
del proyecto, a precios privados para la Alternativa 01:
UNIDAD PRECIO
1.0 MANTENIMIENTO PREVENTIVO 883.00
Limpieza de captacion y canal principal Jornal 30.0 20.00 600.00
Encauzamiento de cursos de agua Jornal 5.0 20.00 100.00
1.2 Insumos 183.00
Brocha UND. 2.0 3.00 6.00
Thiner Gln 2.0 9.00 18.00
2.0 MANTENIMIENTO RUTINARIO 3,711.00
2.1 Mano de Obra 2,340.00
Limpieza de Infraestructura de riego Jornal 30.0 20.00 600.00
Encauzamiento de cursos de agua Jornal 50.0 20.00 1,000.00
Mantenimiento de aspersores, valvulas, tuberias y otros accesorios Jornal 30.0 20.00 600.00
Resane del material en concreto de las partes deterioradas Jornal 3.0 20.00 60.00
Engrasado de Compuertas de Bocatoma, canales y otros Jornal 2.0 20.00 40.00
Repintado de compuertas y barandas Jornal 2.0 20.00 40.00
2.2 Insumos 1,201.00
Accesorios de riego por aspersión Global 1.0 1000.00 1,000.00
Brocha UND. 2.0 3.00 6.00
Thiner Gln 2.0 9.00 18.00
2.4 Vestuario 170.00
Botas Par 2.0 30.00 60.00
Casco Unidad 2.0 25.00 50.00
3.0 MANTENIMIENTO DE EMERGENCIA 700.00
Limpieza Infraestructura Jornal 10.0 20.00 200.00
3.2 Otros de Gastos de Servicios 500.00
Gastos varios por emergencia Global 1.0 500.00 500.00
4.0 JUNTA DE USUARIOS 32,400.00 32,400.00
Secretaria Mes 12 900 10,800.00
Auxiliar en contabilidad Mes 12 900 10,800.00
Encargados de tarifas y cuotas MEs 12 900 10,800.00
COSTO TOTAL S/. 37,694.00
Item CONCEPTO CANT
COSTO

PIP:
Cuadro 83: Flujo de Costos Incrementales a Precios Privados
(Alternativa 1)
del proyecto, a precios privados para la alternativa 2
Cuadro 84: Flujo de Costos Incrementales a Precios Privados
(Alternativa 2)
4.7. Evaluación social
Beneficios sociales
Beneficios por la Venta de Agua.- Para determinar los beneficios, se ha calculado
según lo recomendado por el MEF, cuyos resultados se muestran a continuación:
PIP: Sistema de Riego Tecnificado Huarijuyo 1 2 3 4 5 6 7 8 9 10 11
AÑO AÑO AÑO AÑO AÑO AÑO AÑO AÑO AÑO AÑO AÑO
0 1 2 3 4 5 6 7 8 9 10
1 258,838.86 8,477,044.33 9,291,736.30 9,284,260.54 9,284,260.54 9,284,260.54 9,284,260.54 9,284,260.54 9,284,260.54 9,284,260.54
A. BENEFICIO INCREMENTAL POR VENTA DE AGUA 0.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00
a. Venta de agua para riego con proyecto 0.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00
b. Venta de agua para riego sin proyecto 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
B. BENEFICIO INCREMENTAL POR AGROPECUARIA 258,838.86 8,384,048.33 9,198,740.30 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54
Agricola 59,293.97 -450,554.94 364,137.04 356,661.27 356,661.27 356,661.27 356,661.27 356,661.27 356,661.27 356,661.27
Pecuaria 199,544.89 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26
2 125,186.41 52,146,445.53 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00
2.1 COSTO CON PROYECTO 125,186.41 52,146,445.53 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00
a. Costo de obra y/o actividades 125,186.41 52,146,445.53 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
b. Operacion y Manteniemitno 0.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00
2.1 COSTO SIN PROYECTO 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
a. Costo de obra y/o actividades 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
b. Operacion y Manteniemitno 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
3 -125,186.41 -51,887,606.67 8,384,048.33 9,198,740.30 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54
4 0.92 0.84 0.77 0.71 0.65 0.60 0.55 0.50 0.46 0.42 0.39
-114,849.92 -43,672,760.43 6,474,023.61 6,516,619.54 5,973,691.30 5,480,450.74 5,027,936.45 4,612,785.74 4,231,913.52 3,882,489.47 3,561,916.94
CONCEPTO
BENEFICIOS INCREMENTALES DEL PROYECTO
COSTOS INCREMENTALES DEL PROYECTO
FLUJO NETO (1 - 2)
FACTOR DE ACTUALIZACION (9%)
VALOR ACTUAL NETO (3 x 4)
PIP: Sistema de Riego por Aspersión Ticani - Tupac Amaru 1 2 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10
1 258,838.86 8,477,044.33 9,291,736.30 9,284,260.54 9,284,260.54 9,284,260.54 9,284,260.54 9,284,260.54 9,284,260.54 9,284,260.54
Agricola 59,293.97 -450,554.94 364,137.04 356,661.27 356,661.27 356,661.27 356,661.27 356,661.27 356,661.27 356,661.27
Pecuaria 199,544.89 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26 8,834,603.26
2 125,186.41 55,163,267.51 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00 92,996.00
3 -125,186.41 -54,904,428.65 8,384,048.33 9,198,740.30 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54 9,191,264.54
4 0.92 0.84 0.77 0.71 0.65 0.60 0.55 0.50 0.46 0.42 0.39
``
-114,849.92 -46,211,959.13 6,474,023.61 6,516,619.54 5,973,691.30 5,480,450.74 5,027,936.45 4,612,785.74 4,231,913.52 3,882,489.47 3,561,916.94
CONCEPTO
FLUJO NETO (1 - 2)

PIP:
Cuadro 85: Tarifa de Agua con proyecto a precios sociales
(Alternativa 01 y Alternativa 02)
Beneficios por la producción agrícola y pecuaria
Los beneficios directamente atribuibles al proyecto son los beneficios que se
obtendrá para los productores en el rubro de la producción agrícola y pecuaria “con y
sin proyecto”.
En el análisis de los beneficios de la producción agrícola y pecuaria se ha realizado
utilizando varios factores, esto con información de campo realizada por el
PRORRIDRE, tal como se detallan a continuación:
Producción agrícola:
Número de hectáreas.- el número de hectáreas en la situación sin proyecto se da
según al análisis de campo actual, el número de hectáreas en la situación con
proyecto incrementa debido a la incorporación de mayores áreas de cultivo, por
impacto del riego; para la situación con proyecto el primer año del horizonte de
evaluación es igual a la situación sin proyecto en el año 2 se da el 100% de las
hectáreas proyectadas según a la disponibilidad de oferta de agua.
Costos de producción por hectárea.- En la situación sin proyecto se dan los costos
de producción actuales según datos de campo; para la situación con proyecto hay
diferencia respecto a la situación sin proyecto en el año 1 y parte del 2 del horizonte
de evaluación del proyecto, en donde se observa el incremento de costos de
producción en los cultivos, pero hay una disminución en los pastos cultivados con
respecto al primer año, porque solo requieren un costo de mantenimiento de la
pastura; los costos de producción de cultivos se han estimado para 1 ha/año, teniendo
en cuenta el costo de producción para una tecnología tradicional a media, ya que al
TARIFA DE AGUA 56.79
AÑO AÑO AÑO AÑO AÑO AÑO AÑO AÑO AÑO AÑO
1 2 3 4 5 6 7 8 9 10
Ingreso por venta de agua
A) Hectareas a regar 0.00 1,477.20 1,477.20 1,477.20 1,477.20 1,477.20 1,477.20 1,477.20 1,477.20 1,477.20
B) Tarifa por metro cubico 0.00 56.79 56.79 56.79 56.79 56.79 56.79 56.79 56.79 56.79
Total S/. (A x B) 0.00 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47
Egresos de la junta de usuarios
C) Costos de operacion 0.00 50,181.84 50,181.84 50,181.84 50,181.84 50,181.84 50,181.84 50,181.84 50,181.84 50,181.84
D) costos de mantenimiento 0.00 33,705.63 33,705.63 33,705.63 33,705.63 33,705.63 33,705.63 33,705.63 33,705.63 33,705.63
Total S/. (C + D) 0.00 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47
FLUJO NETO 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
FACTOR DEACTUALIZACIÓN (9%) 0.92 0.84 0.77 0.71 0.65 0.60 0.55 0.50 0.46 0.42
VALOR ACTUAL NETO 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
CONCEPTO

PIP:
incorporar al riego los cultivos actuales y los mejorados se aplicara nuevas labores
culturales como la mano de obra para las labores de riego, mayor mano de obra para
la cosecha por el mayor rendimiento.
Rendimiento de cultivos.- Los rendimientos de los cultivos en la situación sin
proyecto se han estimado en base a información de campo actual, los rendimiento en
la situación con proyecto se han estimado comparando los rendimientos obtenidos
con tecnología media en el región Puno y también comparado con lo obtenido en
otros sistemas de riego.
Precio de venta al mercado.- Se ha estimado según la encuesta de campo
contrastado con los precios actuales publicados por la Dirección Regional de
Información Agraria Puno.
Porcentaje de destino al mercado.- constituye la cantidad destinado para la
comercialización, utilizado la unidad de porcentaje para su análisis del valor neto de
la producción agropecuaria, calculándose en forma constante de acuerdo al destino de
productos actualmente.
Producción pecuaria:
Número de cabezas de ganado.- comprende el número de animales que actualmente
se tiene en el ámbito del sistema de riego, proyectándose de acuerdo a la
soportabilidad de toda el área de pastos cultivados y forrajeros, teniendo en cuenta el
parámetro la soportabilidad de pastos cultivados, de 4 vacunos por ha por año, en
ovinos una soportabilidad de 35 a 38 ovinos por ha por año, y 32 alpacas por ha por
año, proyectada para el cálculo de beneficios.
Costos de producción.- La estimación del costo/animal/año, se ha determinado en la
situación actual proyectándose de acuerdo al mejoramiento de cultivos o crianzas,
con una tecnología media a alta, ya que al incorporar nuevas hectáreas de pastos
cultivados por la mayor soportabilidad de la pastura habrá incremento de la población
animal con mayores rendimientos respecto a la situación sin proyecto traduciéndose
en el incremento del costo de producción por animal año.
Rendimientos.- Se explica según lo siguiente:
Para vacunos de carne se tiene un peso vivo promedio en el ámbito de proyecto de
240.00 kg, con un rendimiento de carcasa de 106.30 kg, la que está definido en los
primeros 2 años de horizonte de evaluación del PIP, para el año 3 hay un incremento

PIP:
del peso vivo y carcasa animal por el incremento de instalación de pastos cultivados
y finalmente del año 4 al 10 se tiene un incremento máximo comparado con los
obtenidos con tecnología media en la región Puno.
Para los vacunos de leche se tiene un promedio de campaña anual de producción
lechera de 220 días en el ámbito de proyecto, multiplicado por el promedio de
producción diaria que es de 2.50 litros/animal/día.
Para ovinos de carne se tiene un peso vivo promedio en el ámbito de proyecto de
21.32 kg, con un rendimiento de carcasa de 9.50 kg, la que está definido en los
primeros 2 años de horizonte de evaluación del PIP, para el año 3 hay un incremento
del peso vivo y carcasa animal por el incremento de instalación de pastos cultivados
y finalmente del año 4 al 10 se tiene un incremento máximo comparado con los
obtenidos con tecnología media.
Precios.- la comercialización de los productos agropecuarios se ha analizado en base
a la información de campo, a precios de mercado, proyectándose en forma constante
hasta el año 10.
Porcentaje de destino al mercado.- constituye la cantidad destinado para la
comercialización, utilizado la unidad de porcentaje para su análisis del valor neto de
la producción agropecuaria, calculándose en forma constante de acuerdo al destino de
productos actualmente, para la producción de forrajes se considera los porcentajes
máximos porque en los costos de producción animal se considera compra de
producción de forrajes.
Los resultados se muestran en el Anexo 2 de los contenidos mínimos “Beneficios del
Proyecto”
Costos incrementales a precios privados
El flujo de costos sociales elaborados en base a precios de mercado, ajustados
aplicando los factores de corrección de precios de mercado a precios sociales, se
muestran en los siguientes cuadros:

PIP:
Cuadro 86: Costos Incrementales de Inversión a Precios Sociales
(Alternativa 01)
Cuadro 87: Costos Incrementales de Inversión a Precios Sociales
(Alternativa 02)
Cuadro 88: Costos Incrementales de Operación a Precios Sociales
UNIDAD
MEDIDA
2.0 CONSTRUCCION DE LA PRESA HOMOGENEA Unid 1 22,012,299.29 22,012,299.29
10.0 GASTOS DE SEGUIMIENTO YMONITOREO % 100 227,396.17 227,396.17
104,977.71 42,789,201.20 42,894,178.91TOTAL POR PERIODOS (S/.)
TOTALÍtem CONCEPTO CANTIDAD AÑO 1 AÑO 2
UNIDAD
MEDIDA
2.0 CONSTRUCCION DE LA PRESA HETEROGENEA Unid 1 23,963,757.47 23,963,757.47
10.0 GASTOS DE SEGUIMIENTO Y MONITOREO % 100 227,396.17 227,396.17
104,977.71 44,740,659.39 44,845,637.10
AÑO 1 AÑO 2 TOTALÍtem CONCEPTO CANTIDAD
TOTAL POR PERIODOS (S/.)
MANO MATERIALES OTROS
DE OBRA Y EQUIPOS GASTOS
PRECIOS PRIVADOS 54,000.00 128.00 180.00 56.00 288.00 650.00 55,302.00
PRECIOS SOCIALES 49,140.00 107.52 151.20 47.04 190.08 546.00 50,181.84
TOTALCOMBUSTIBLEINSUMOSVESTUARIOCOSTOS

PIP:
Cuadro 89: Costos Incrementales de Mantenimiento a Precios Sociales
del proyecto, a precios sociales para la Alternativa 01:
Cuadro 90: Flujo de Costos Incrementales a Precios Sociales
(Alternativa 01)
En el cuadro anterior se muestra los costos incrementales para el horizonte de
evaluación del proyecto, a precios sociales para la alternativa 02
Cuadro 91: Flujo de Costos Incrementales a Precios Sociales
(Alternativa 02)
JUNTA
Mano Mano Mano Otros DE
de Obra de Obra de Obra Gastos USUARIOS
PRECIOS PRIVADOS 700.00 183.00 883.00 2,340.00 1,201.00 170.00 3,711.00 200.00 500.00 700.00 32,400.00 37,694.00
PRECIOS SOCIALES 287.00 153.72 440.72 2,127.27 1,008.84 142.80 3,278.91 82.00 420.00 502.00 29,484.00 33,705.63
TOTAL
VestuarioInsumosInsumos Total Total Total
PREVENTIVO RUTINARIO EMERGENCIA
COSTOS
PIP: Sistema de Riego Tecnificado Huarijuyo 1 2 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10
1 258,838.86 9,298,452.94 9,990,941.12 9,984,586.72 9,984,586.72 9,984,586.72 9,984,586.72 9,984,586.72 9,984,586.72 9,984,586.72
Agricola 59,293.97 -145,913.32 546,574.86 540,220.46 540,220.46 540,220.46 540,220.46 540,220.46 540,220.46 540,220.46
Pecuaria 199,544.89 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79
2 104,977.71 42,789,201.20 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47
3 -104,977.71 -42,530,362.34 9,214,565.47 9,907,053.65 9,900,699.25 9,900,699.25 9,900,699.25 9,900,699.25 9,900,699.25 9,900,699.25 9,900,699.25
4 0.92 0.84 0.77 0.71 0.65 0.60 0.55 0.50 0.46 0.42 0.39
5 -96,309.83 -35,796,955.09 7,115,335.23 7,018,406.57 6,434,775.19 5,903,463.47 5,416,021.54 4,968,827.10 4,558,556.97 4,182,162.36 3,836,846.20
FLUJO NETO (1 - 2)
CONCEPTO
PIP: Sistema de Riego por Aspersión Ticani - Tupac Amaru 1 2 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10
1 258,838.86 9,298,452.94 9,990,941.12 9,984,586.72 9,984,586.72 9,984,586.72 9,984,586.72 9,984,586.72 9,984,586.72 9,984,586.72
Agricola 59,293.97 -145,913.32 546,574.86 540,220.46 540,220.46 540,220.46 540,220.46 540,220.46 540,220.46 540,220.46
Pecuaria 199,544.89 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79 9,360,478.79
2 104,977.71 44,740,659.39 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47 83,887.47
3 -104,977.71 -44,481,820.52 9,214,565.47 9,907,053.65 9,900,699.25 9,900,699.25 9,900,699.25 9,900,699.25 9,900,699.25 9,900,699.25 9,900,699.25
4 0.92 0.84 0.77 0.71 0.65 0.60 0.55 0.50 0.46 0.42 0.39
5 -96,309.83 -37,439,458.40 7,115,335.23 7,018,406.57 6,434,775.19 5,903,463.47 5,416,021.54 4,968,827.10 4,558,556.97 4,182,162.36 3,836,846.20VALOR ACTUAL NETO (3 x 4)
CONCEPTO
FLUJO NETO (1 - 2)

PIP:
Indicadores de rentabilidad
Para la evaluación económica del presente proyecto, se ha utilizado los siguientes
indicadores: el valor actual del flujo de beneficios netos (VAN), Tasa interna de
Retorno (TIR) y la metodología beneficio/costo, para lo cual se ha tomado en
consideración los siguientes parámetros para la evaluación:
 Se realiza el balance del flujo de caja sobre sus valores incrementales ya
determinados.
 Tasa de descuento 9%
 Horizonte de evaluación de 10 años.
Metodología Costo-Beneficio
Este método permite cuantificar monetariamente los beneficios a obtenerse con la
intervención del proyecto y luego para poder, comparar directamente con los
costos incrementales analizados, a partir del cual se han determinado los
principales indicadores económicos que sustentan la viabilidad del proyecto; para
lo cual se ha utilizado los indicadores del VAN y TIR.
Los resultados de la evaluación económica a precios privados, según los
indicadores económicos como: La Tasa Interna de Retorno (TIR) expresados en
(%), el Valor Actual Neto (VAN), calculados para una tasa de descuento de 9%
para ambas alternativas, cuyos resultados se muestran en el siguiente cuadro:
Cuadro 92: Evaluación privada del proyecto
Se observa en el resultado que, el VAN es positivo en la alternativa 1, debido a
que los ingresos a precios de mercado son mayores a cero, la cual indica que la
inversión es rentable a precios privados, debido a que el proyecto es un beneficio
hacia los usuarios de riego y que pueda generar ingresos a través de la producción
agropecuaria bajo riego; sin embargo la alternativa se selecciona a partir de los
indicadores de evaluación social.
ALTERNATIVA 1 ALTERNATIVA 2
VAN 1,974,216.97 -564,981.73
TIR (%) 10.09% 8.70%
B/C 1.04 0.99
INDICADOR
PRECIOS PRIVADOS

PIP:
Para la evaluación a precios sociales, se utilizó las formulas y los factores de
ajuste de acuerdo a la metodología del Sistema Nacional de Inversión Pública.
Los resultados obtenidos en la evaluación a precios sociales se muestran en el
siguiente cuadro:
Cuadro 93: Evaluación social del proyecto
Se observa en el resultado, que el VANs es positivo en ambas alternativas, debido
a que el proyecto dará un beneficio para el mejoramiento de la producción agrícola
y pecuaria de los beneficiarios de riego.
4.8. Análisis de sensibilidad
El análisis de sensibilidad del PIP se realiza debido a que todos los proyectos de
inversión están expuestos a riesgos, no necesariamente controlables por los
ejecutores u operadores de los mismos, lo que podría afectar su funcionamiento
normal a lo largo del horizonte contemplado.
El análisis efectuado determina los valores límites que ciertas variables tales como:
la inversión, costo de producción y precio del producto pueden alcanzar sin que el
proyecto deje de ser rentable. Si bien la normativa vigente del SNIP indica que la
sensibilidad debe presentar a precios sociales, para este tipo de proyectos se ha
optado por presentar el análisis de sensibilidad a precios privados, debido a que la
rentabilidad privada de la producción obtenida asegurará la sostenibilidad del
proyectado.
Los factores escogidos para el análisis son:
A. Costos de inversión total del proyecto
Es el parámetro que medirá el efecto que podría ocasionar algún incremento en
los costos de inversión del proyecto
ALTERNATIVA 1 ALTERNATIVA 2
VANs 13,541,129.71 11,898,626.40
TIRs (%) 17.56% 16.27%
B/Cs 1.37 1.31
INDICADOR
PRECIOS SOCIALES

PIP:
De acuerdo, al análisis realizado, al incrementar hasta en más 19.55% en la
inversión total si causa pérdidas al proyecto declarando no viable. Tomando
como base la estabilidad de precios de los materiales de construcción y equipo
requeridos en la ejecución de las obras necesarias para la implementación del
sistema de riego, diremos que, no es probable que este factor altere la
viabilidad del proyecto.
Cuadro 94: Análisis de Sensibilidad – Costo de Inversión
Grafico 01: Análisis de sensibilidad – Inversión Total
B. Precios del producto agropecuario
Esta variable nos indica los posibles efectos de un shock de demanda o uno de
oferta que alteren el precio. De acuerdo con los resultados, al disminuir en un
9.72% si sería perjudicial para la rentabilidad del Proyecto, sin embargo, la
tendencia actual y futura de la actividad agropecuaria con cultivos y ganadería,
como los que se plantea en los beneficios del proyecto, hace que se esperen
mayores márgenes de ganancia por un mejor precio de comercialización.
VARIACIÓN
COSTOS DE INVERSIÓN
-20.00% 3,993,778.80 11.28
-10.00% 2,983,997.89 10.67
0.00% 1,974,216.97 10.09
10.00% 964,436.05 9.52
19.55% 0.00 9.00
20.00% -45,344.86 8.98
30.00% -1,055,125.78 8.45
VAN (S/.) TIR (%)

PIP:
Cuadro 95: Análisis de Sensibilidad - Precios del Producto
Gráfico 02: Análisis de Sensibilidad – Precios del Producto
C. Costos de producción
Nos muestra cómo reaccionaría el proyecto ante una variación en los costos de
producción. Cuando hay un incremento de 8.06% en costo de producción, el
proyecto si pierde su rentabilidad. El análisis de sensibilidad hace suponer la
gran rentabilidad de la ganadería propuesta en el proyecto. Asimismo, se pone
de manifiesto que en el mercado actual existen varios bienes sustitutos para
cada uno de los factores requeridos para la producción, tal es así, que hoy en
día se puede encontrar un mismo producto de diferentes marcas y precios,
nacional o importado, etc.
VARIACIÓN
PRECIO DE PRODUCTOS AGROPECUARIOS
-20.00% -12,118,476.81 1.78
-10.00% -5,072,129.92 6.11
9.72% 0.00 9.00
0.00% 1,974,216.97 10.09
10.00% 9,020,563.86 13.81
20.00% 16,066,910.75 17.35
VAN (S/.) TIR (%)

PIP:
Cuadro 96: Análisis de Sensibilidad – Costos de Producción
Grafico 03: Análisis de Sensibilidad – Costos de Producción
4.9. Análisis de sostenibilidad
4.9.1. Arreglos institucionales
PRORRIDRE, es una Institución especializada en ejecución de estudios,
infraestructura de riego y desarrollo agropecuario, con más de 25 años de
experiencia en manejo de sistemas de riego y drenaje, cuenta con diferentes
sistemas integrales hídricos en la Región; Mediante la Dirección de Obras, Estudios
y Proyecto, Desarrollo Agropecuario, se brindará el asesoramiento técnico, antes,
durante y después a la ejecución del proyecto, con el fin de lograr los objetivos y
fines del proyecto.
El PRORRIDRE es la entidad responsable de la gestión de la inversión durante
el período que dure la ejecución del proyecto ante el Ministerio de Economía y
Finanzas y la formulación de planes anuales operativos para el logro de las metas
programadas en el horizonte del proyecto.
VARIACIÓN
COSTOS DE PRODUCCIÓN
-20.00% 6,870,973.39 12.70
-10.00% 4,422,595.18 11.41
0.00% 1,974,216.97 10.09
8.06% 0.00 9.00
10.00% -474,161.24 8.75
20.00% -2,922,539.45 7.36
VAN (S/.) TIR (%)

PIP:
En su estructura organizativa el PRORRIDRE cuenta con órganos de línea
como la Dirección de Estudios y Proyectos, Dirección de Infraestructura de
Riego y Desarrollo Agropecuario, Unidad de Operación y Mantenimiento
(Maestranza Illpa). Como órganos de apoyo se cuenta con la Oficina de
Administración, Oficina de Presupuesto y Planificación, Oficina de Asesoría
Jurídica, Oficina de Auditoría Interna, lo cual lo califica para asumir con
responsabilidad y eficiencia la administración y gestión del presente proyecto.
La Junta de Usuarios Puno - Ilave, como entidad que representa a las
diferentes Comisiones y comités de regantes de la Cuenca Ilave,, una vez
culminado la ejecución de la infraestructura hidráulica nueva, será la encargada
de la operación y mantenimiento de la infraestructura hidráulica, mencionando
también que según la ley de Recursos Hídricos, una de las responsabilidades de
los operadores de la infraestructura hidráulica es el cobro de tarifa
Artículo 35.2; en cuanto a las juntas de usuarios, la ley menciona de que son
organizaciones de usuarios de agua que ejercen el rol de operadores de la
infraestructura hidráulica, según a las disposiciones que emita la Autoridad
Nacional del Agua, mediante el ALA Huancané para garantizar la eficiente
operación y mantenimiento de la infraestructura hidráulica pública a su cargo
(Reglamento de Ley Nº 29338, Ley de Recursos Hídricos Artículos: 42.1, 42.2,
42.3 y 42.4).
La Administración Local de Aguas Puno - Ilave (ALA-PI), como la autoridad
local de aguas en el ámbito de la Cuenca Ilave en donde se ubica el Proyecto; es
la encargada de brindar el asesoramiento y apoyo técnico-normativo a los
diferentes comités y comisiones de regantes existentes en la cuenca, en aspectos
técnicos de la gestión y manejo técnico del uso racional del recurso hídrico
(Reglamento de Organizaciones y Funciones de la Autoridad Nacional del Agua
Ley Nº 29338 pág. 21 y 22) y aprobar el valor de las tarifas de agua por la
utilización de la infraestructura hidráulica, por lo que emitió la Resolución de
Autorización de Uso de agua con fines de riego para el ámbito de Proyecto.

PIP:
4.9.2. Capacidad de gestión de la organización en las etapas de inversión y
operación
Etapa de Inversión
El PRORRIDRE es la entidad responsable de la gestión de la inversión durante
el período que dure la ejecución del proyecto ante el Ministerio de Economía y
Finanzas y la formulación de planes anuales operativos para el logro de las metas
programadas en el horizonte del proyecto.
Etapa de operación
La encargada de realizar la operación y mantenimiento de la infraestructura
construida será la Junta de Usuarios mediante el aporte de tarifa de agua por
parte de la Comisión de Regantes Huarijuyo.
La comisión de regantes Huarijuyo es una organización que realizara las
gestiones, para la operación y mantenimiento de la infraestructura hidráulica,
organizada con 5 miembros del Comité de Gestión las cuales representarán ante
la Junta de Usuarios Puno - Ilave, ALA-PI, y otras instituciones ligadas al
manejo de los recursos hídricos; esta organización es la que financiara los costos
de operación y mantenimiento mediante el pago de tarifa de agua en la etapa de
post inversión del proyecto.
4.9.3. Financiamiento de los costos de operación y mantenimiento
Las entidades participantes durante la operación y mantenimiento de la
infraestructura de riego son: la Comisión de Regantes Huarijuyo, Junta de Usuarios
Puno – Ilave y Administración Local de Aguas Puno - Ilave, donde participarán en
las actividades necesarias de su competencia.
Los usuarios de riego y/o beneficiarios del proyecto se comprometieron al pago de
tarifa de agua, que asciende a S/. 62.95 por hectárea por año, obtenido en función a
los costos de operación y mantenimiento de la infraestructura de riego, número de
hectáreas a regar y el volumen de agua ofertada con el proyecto; esto con la
finalidad de garantizar y/o cubrir todos los gastos de operación y mantenimiento de
la infraestructura de riego, así como otros gastos que demande la administración y
gestión del sistema de riego durante la vida útil

PIP:
4.9.4. Uso de los bienes y servicios por parte de los beneficiarios
La infraestructura de riego será utilizada y administrada por la comisión de
regantes bajo el control de la Junta de Usuarios Puno – Ilave..
En la etapa de operación y mantenimiento del sistema de riego, los beneficiarios
participarán con el pago de la tarifa de agua para cubrir los costos de operación y
mantenimiento del sistema de riego; para lo cual se comprometen bajo acta,
misma que se adjunta en el anexo de contenidos mínimos.
4.9.5. Los probables conflictos
Durante la etapa de operación y mantenimiento del sistema de riego, podrían
ocurrir conflictos entre las comunidades sobre el uso y distribución del agua para
riego, para ello se tiene formalizado la organización de regantes para que puedan
administrar en forma adecuada el manejo de agua.
Además el PRORRIDRE en la etapa de ejecución se encargará de transferir los
conocimientos tecnológicos, a través de la capacitación, asistencia técnica,
pasantías y concursos de riego, en los diferentes aspectos de gestión y manejo
del agua de riego, pago de tarifa de agua, manejo adecuado del sistema de riego,
riego parcelario, manejo de cultivos, conservación, aprovechamiento racional del
recurso agua – suelo y otros temas inherentes a la gestión del agua.
4.10. Impacto ambiental
De acuerdo a la Ley del Sistema Nacional de Evaluación de Impacto Ambiental
(Ley Nº 27446 Aprobado el 20 de Abril del 2001), el presente Estudio de Impacto
Ambiental del proyecto, corresponde a la Categoría II – Estudio de Impacto
Ambiental semidetallado (EIA -sd).
4.10.1. Identificación de dimensiones ambientales
De acuerdo al estudio de línea de Base ambiental dentro del área de estudio del
proyecto se tiene que los componentes más afectados en la etapa de
construcción de la Presa, Toma Directa, canales principal, canal lateral,
Reservorios e instalación del sistema de riego es el recurso aire, suelo, agua,
fauna, flora.

PIP:
Los factores impactados negativamente es el aire (alteración de la calidad del
aire y generación de ruidos) que presenta un impacto significativo de carácter
temporal; y el factor suelo (erosión de suelo, inestabilidad de taludes,
compactación, inundación, cambio de uso y modificación del relieve) que
presenta un impacto significativo de carácter temporal y permanente en algunos
casos; el factor agua (calidad de agua superficial, régimen fluvial y variación del
flujo del rio) presenta un impacto significativo de carácter temporal, debido a las
actividades que se desarrollan en el proceso de construcción, operación,
mantenimiento y abandono. Así mismo se ve afectado el componente Biótico,
los factores de Flora (cubierta vegetal, bofedales) y Fauna (aves, mamíferos,
fauna acuática, especies en peligro y habitad) se ve afectado por la pérdida de
áreas de pastoreo por el embalse de la presa, perdida de cobertura vegetal por las
actividades de limpieza y desbroce de canteras, apertura de caminos de acceso;
mientas que la fauna será afectado moderadamente por la pérdida de hábitat,
que rápidamente se adaptará a las condiciones ambientales del medio.
Para la caracterización de los impactos se utilizó la matriz de Leopold, de donde
se puede concluir:
 Componente ambiental Abiótico : (-) 242
 Componente ambiental Biótico : (-) 115
 Componente ambiental Socio económico : (+) 284
 Componente Cultural : (+) 0
Por lo tanto el Impacto total del Proyecto es (-)73 lo que nos indica que desde el
punto de vista ambiental el Proyecto es NEGATIVO y el significado de el
impacto es Severo, por ello se debe ejecutar las medidas de Mitigación para
contra restar y/o mitigar las acciones de mayor detrimento encontradas en la
evaluación.

PIP:

PIP:
4.10.2. Recursos naturales
Los recursos a utilizar para la ejecución del proyecto son:
 Piedra chancada de ¾”
 Arena gruesa
 Piedra mediana
 Piedra grande
 Hormigón
 Madera para encofrado
 Madera para estacas
 Rollizo de eucalipto 4”x5M
 Triplay de 4x8x19m
 Madera aguano cerchas
 Agua.
4.10.3. Los residuos que se generaran
Todos los desechos se clasificarán por tipo de material y naturaleza, según sea
reciclable o no. Para la disposición del material reciclable se recomienda la
implementación de un programa de reciclaje. La disposición final del material no
reciclable se hará en un relleno sanitario o botadero seleccionado, dependiendo
de la ubicación del frente de obra. El dimensionamiento de los recipientes a
colocar para la captación de estos desechos se realiza de acuerdo a la producción
per cápita de residuos sólidos, al número de personas servidas, al tiempo de
permanencia de éstas en el lugar de trabajo.
La producción de residuos sólidos por persona según las OMS varía entre 0,1 a
0,4 kg./día, los cuales se clasifican según el siguiente cuadro 97.
Cuadro 97: Residuos sólidos a ser generados

PIP:
Manejo de residuos sólidos domésticos
 Asignara e identificar, con un letrero, y en un lugar distancia a más de 20m
de cualquier instalación.
 Los lugares de acopio deben estar bajo techo, evitando estar a la intemperie.
 Los desechos biodegradables, que comprenden los residuos de alimentos,
frutos, vegetales o elementos putrescibles, deben ser recopilados diariamente
en bolsas plásticas o cilindros de plástico debidamente etiquetados.
 Los desechos biodegradables deben ser pesados antes de su disposición final.
 Se debe disponer de una cartilla durante el periodo del Proyecto para anotar
las cantidades generadas diariamente.
 Los desechos biodegradables (restos de comida) serán depositados en
recipientes herméticos para su posterior traslado hacia el botadero
anteriormente mencionado.
 Los residuos sólidos no biodegradables, como latas de conservas, botellas de
vidrio, plástico, bolsas de plástico, baterías, pilas, etc. deben ser
seleccionados y acopiados en el área respectiva y ser transportados en bolsas
o cilindros de plástico debidamente etiquetados hacia el centro de
operaciones, para su reciclaje y/o disposición hacia el botadero.
Manejo de residuos de Actividades de construcción
El manejo de residuos será implementado sobre la base de los siguientes
aspectos:
 Capacitación a los obreros sobre principios de manejo de residuos.
 Minimización de producción de residuos.
 Maximización de reciclaje y reutilización.
 Determinación y señalización de los lugares de almacenamiento de residuos
sólidos.
 Etiquetado de los contenedores de residuos sólidos.
 Recolección y disposición final adecuada de los residuos
Materiales sobrantes producto de la excavación
Considerando que las estructuras hidráulicas se encuentran distanciadas y
teniendo en cuenta la topografía y accesibilidad del terreno para cada obra, se
reunirá el material excedente de las excavaciones realizadas, para ser

PIP:
depositados en un relleno sanitario que sea en áreas cercanas al proyecto, sin
afectar cobertura vegetal y cursos naturales de agua.
Para el caso del material sobrante producto de la excavación se recomienda
depositarla sobre el terreno colindante, de manera que este sea trasladado
posteriormente a un lugar adecuado de disposición final.
Materiales sobrantes producto de la construcción
La entidad ejecutora deberá seguir con el siguiente procedimiento:
 Todos los residuos sólidos que se generará durante la ejecución de la obra,
diferenciando tanto los peligrosos, como los no peligrosos, conforme lo
dispuesto en artículo 115° del D.S. 057-2004. Los residuos peligrosos que se
generarán son los siguientes: Envases de recipientes de pintura esmalte,
thinner, aceites, brochas, waypes, impregnados con pintura o esmalte deberá
ser dispuesto en envases con sello hermetico.
 Todos los residuos sólidos generados durante la obra deberán ser conducidos
al área de acopio al final de cada día de trabajo, estos residuos deberán ser
recolectados y clasificados por los trabajadores y conducidos a la zona
destinada para su acumulación, el responsable de la actividad está obligado a
acondicionar y almacenar en forma segura, sanitaria y ambientalmente
adecuada los residuos; por ningún motivo se dejarán expuestos al medio
ambiente (según D.S. Nº 057-2004)
 La Entidad ejecutora contará con un manual práctico respecto al manejo y
disposición de residuos sólidos, que será explicado y entregado a cada uno de
los trabajadores, y mantendrá una política de sanción drástica a los que se
detecte arrojando materiales en la ribera, cauce de los ríos, quebradas
tributarias o fuentes de agua.
 Los residuos de derrames accidentales de concreto, lubricantes,
combustibles, deben ser recolectados de inmediato y su disposición final
debe hacerse de acuerdo con las normas ambientales vigentes.
 La disposición de desechos de construcción se hará en los lugares
seleccionados para tal fin. Al finalizar la obra, la entidad ejecutora deberá
desmantelar las casetas temporales, patios de almacenamiento, talleres y
demás construcciones temporales (de haberlos ejecutado), disponer los
escombros y restaurar el paisaje a condiciones iguales o mejores a las
iníciales.

PIP:
4.10.4. Medidas de mitigación
Medidas para mitigación de calidad del aire y ruido
Como se ha señalado, principalmente durante la etapa de construcción se
generarán emisiones de polvo fugitivo en la propia obra, durante la
construcción de la Presa, Reservorios, Canales, sistema de captación y
conducción, accesos y en los lugares destinados a préstamo de materiales, así
como en el transporte de los mismos. Las medidas destinadas a evitar o
disminuir los efectos en la calidad de aire son:
Emisión de material particulado
 Humedecer periódicamente los caminos de acceso a obra y a canteras de
material (roca, arcilla y agregados).
 Humedecer la superficie de los materiales transportados.
 Los caminos de acceso, al tener el carácter provisional, deben ser
construidos minimizando el movimiento de tierras y colocando una capa
de lastrado para disminuir la emisión de polvadera y facilitar el tránsito
de vehículos.
 Seguridad industrial: Uso de equipos de protección, filtros para material
particular y protectores visuales.
Emisión de gases en fuentes móviles
 Los equipos y maquinarias de combustión que serán utilizados durante la
ejecución de las obras, no podrán emitir al medio ambiente partículas de
monóxido de carbono e hidrocarburos por encima de los límites máximos
permisibles establecidos según el Reglamento de Estándares Nacionales
de Calidad Ambiental del Aire: D.S. Nº 074-2001-PCM del 24 de junio
del 2001.
 Los equipos, vehículos y maquinaria pesada utilizados en obra, deben ser
sometidos a un programa de mantenimiento y sincronización preventiva
cada cuatro meses.
 Los vehículos y maquinarias que emiten gases fuera de los límites
máximos permisibles deberán ser retirados de sus funciones en forma
inmediata, reparado o ajustado antes de entrar nuevamente al servicio del
transporte.

PIP:
Generación de Ruido innecesarios
 A los vehículos se prohibirá usar sirenas u otro tipo de fuentes de ruido
innecesarios, para evitar el incremento de los niveles de ruido,
establecidos según el reglamento de los Estándares Nacionales de la
Calidad del Ruido Ambiental mediante Decreto Supremo No. 085-2003-
PCM, Las sirenas sólo serán utilizadas en casos de emergencia.
 Uso de seguridad industrial, como uso de equipos de protección, filtros
para maquinarias, y orejeras para la protección auditiva.
Medidas para la mitigación de la calidad del suelo
La zona donde se disponen las máquinas, las labores en canteras y otras, pueden
generar afectaciones al recurso suelo. Las siguientes medidas deberán ser
contempladas para reducir o evitar estos impactos:
Control de la contaminación:
 Los aceites y lubricantes usados, así como los residuos de limpieza,
mantenimiento y desmantelamiento de talleres deberán ser almacenados
en recipientes herméticos adecuados, para su posterior evacuación a un
relleno de seguridad autorizado.
 La disposición de desechos de construcción se hará en los lugares
seleccionados para tal fin. Al finalizar la obra, la entidad ejecutora deberá
desmantelar las casetas temporales, patios de almacenamiento, talleres y
demás construcciones temporales, disponer los escombros
apropiadamente y restaurar el paisaje a condiciones iguales o mejores a
las iniciales.
 Los residuos de derrames accidentales de concreto, lubricantes,
combustibles, deben ser recolectados de inmediato y su disposición final
debe hacerse de acuerdo con las normas ambientales vigentes. Los suelos
deben ser removidos hasta 15 cm. por debajo del nivel alcanzado por la
contaminación y serán eliminados en las áreas de disposición adecuadas
(botaderos).
 Las casetas temporales y frentes de trabajo deben estar provistos de
recipientes apropiados para la disposición de residuos sólidos; se
recomienda recipientes plásticos con tapa, los que serán vaciadas en cajas
estacionarias con tapas herméticas, y llevadas periódicamente al relleno
sanitario autorizado más cercano u otro lugar adecuado. En caso del

PIP:
proyecto, se contempla la eliminación del material de manera continua,
dichos residuos serán dispuestos adecuadamente atreves de un camión
recolector el que dispondrá los residuos en un lugar estratégicamente
adecuado de tal manera que este no se convierta en un foco de
contaminación.
Control de la erosión
 Limitar estrictamente el movimiento de tierras y desbroce de la cobertura
vegetal en el área aledaña donde se realizaran las excavaciones.
 El material superficial removido (material orgánico), de una superficie
de préstamo, deberá ser acumulado y protegido en un lugar para su
posterior utilización en las obras de restauración.
 Efectuar labores de zanjas de coronación en la zona de presa, y cunetas
para derivar las aguas de la escorrentía superficial y controlar la erosión
en los cortes y taludes en la variante de carretera.
 Revegetar las áreas de material préstamo (canteras), vías de acceso y
áreas desnudas producidas por el movimiento de tierra con especies
nativas de la zona (ichu, chilliwa, plantones forestales y otros).
Medidas para la Mitigación de la calidad del agua
Las medidas preventivas más importantes a adoptarse son:
 Evitar verter materiales en la ribera, cauce de los ríos, y en cuerpos de agua.
 Realizar un control estricto de los movimientos de tierra en el cauce de los
cursos de agua. Tales movimientos deberán ejecutarse preferentemente
durante los meses de estiaje, cuando el cauce de dichos cursos conduce
caudales menores.
 El mantenimiento de equipos, maquinaria y el suministro de combustible se
realizará estrictamente sólo en áreas seleccionadas y asignadas para tal fin en
el campamento y frentes de trabajo.
 Evitar rodar innecesariamente con la maquinaria por el cauce de los ríos
(colocar avisos de prohibiciones y/o señales).
 Será estrictamente prohibido cualquier tipo de vertido, líquido o sólido en el
cauce de los ríos, cuerpos de agua y en el canal principal, distribución y
laterales.
 Realizar un control estricto de las operaciones de mantenimiento (cambio de
aceite), lavado de maquinaria y recarga de combustible; así mismo quedará

PIP:
estrictamente prohibido cualquier tipo de vertido, líquido o sólido en el cauce
del río y quebrada.
Medidas para la protección de la flora y fauna
La flora y fauna local deben ser protegidas de posibles afectaciones de la
actividad.
Medidas para la protección de la vegetación
 Evitar el desbroce innecesario de la vegetación fuera de las áreas de
construcción de las obras hidráulicas, canteras, botaderos y vías de
acceso.
 Una vez finalizada la obra, realizar a la brevedad posible la recuperación
de las zonas afectadas para proceder luego a su revegetalización
 En el caso de áreas con cobertura vegetal y/o cultivos, a fin de no afectar
extensivamente los pastos durante los trabajos de limpieza de la faja de
servidumbre, se usará únicamente métodos manuales de poda y en
ningún caso productos químicos, que además podrían afectar la calidad
del agua subterránea al filtrarse en el suelo.
Protección de la fauna
 Limitar las actividades de construcción y operación estrictamente en el
área de servidumbre, evitando de esta forma acrecentar los daños al
hábitat de la fauna como en las zonas de: descanso, refugio, fuente de
alimento y nidificación de las especies de aves.
 Prohibir estrictamente la realización de actividades de caza en el área del
proyecto y zonas adyacentes.
 Prohibir estrictamente la tenencia de armas de fuego en el área de trabajo,
excepto el personal de seguridad autorizado para ello.
Medidas mitigadora en los patrones de vida de las poblaciones locales
 La Entidad Ejecutora de la Obra, deberá instruir a su personal: técnico,
administrativo y obreros, a fin de evitar el consumo de bebidas alcohólicas
en el campamento durante sus horas libres y días de descanso.

PIP:
 Ante la presencia de polvo y ruido en las zonas habitadas, se tendrá que regar
permanentemente durante la ejecución de la obra, mediante el uso de
cisternas o motobombas adecuadas.
 Ante riesgo de accidentes con el personal de la obra, se deberán dar las
charlas oportunas al personal de la obra, señalando las medidas de seguridad,
así como proporcionarle el vestuario de protección contra accidentes, como:
casco y guantes etc.
Medidas mitigadoras en salud pública del personal de obra
 La Entidad Ejecutora deberá cumplir con todas las disposiciones sobre salud
ocupacional, seguridad industrial y prevención de accidentes emanadas del
Ministerio de Trabajo.
 Todo el personal de la obra deberá estar dotado de elementos para la
protección del personal y colectiva durante el trabajo tales como: uniforme,
casco, impermeable, botas, guantes, gafas, protección auditiva, etc.
 La Entidad Ejecutora debe dotar en el campamento los primeros auxilios,
botiquines y camillas, para atender al accidentado y de acuerdo a la gravedad
podrán ser evacuados al Centro de Salud más cercano.
- La Entidad Ejecutora, suministrará equipos, maquinarias, herramientas e
implementos adecuados para cada tipo de trabajo, los cuales será
operados por personal calificado y autorizado, sólo para el fin con el que
fueron diseñados. Se revisarán periódicamente para proceder a su
reparación o reposición y deberán estar dotados con los dispositivos,
instructivos, controles y señales de seguridad exigidos o recomendados
por los fabricantes
- Todo el personal de la obra deberá tener conocimiento sobre los riesgos
de cada actividad, la manera de utilizar el material disponible y como
auxiliar en forma oportuna al accidentado.
Medidas en aspecto agrícola y pecuario
 En el área de influencia del proyecto la crianza de vacunos, ovinos y
camélidos sudamericanos, es la actividad económica principal, por lo que se
debe orientar e informar a los beneficiaros sobre los peligros que acarrea el
pastar sus animales cerca de las obras de estructura hidráulica.
 Colocar señales de advertencia en el área de ubicación de las obras
hidráulicas y la franja de servidumbre.

PIP:
 Capacitación en instalación de cultivos, el uso y manejo del agua de riego y
la aplicación de agroquímicos.
Medidas de puesto de trabajo
 Priorizar como mano de obra no calificada a los pobladores afectados por la
construcción de las estructuras hidráulicas, de acuerdo a las capacidades que
estos presenten.
 Durante la fase de construcción la entidad ejecutora debe dar prioridad de
trabajo a las comunidades aledañas al proyecto, las que cuentan con bajos
ingresos económicos, donde las posibilidades de trabajo son limitadas y en
muchos casos casi nulas.
 Durante la fase de operación y mantenimiento, se debe tomar en
consideración a los pobladores locales para realizar las actividades de
mantenimiento y operación de la presa, bocatoma, canales etc., previa
capacitación.
Medidas en el aspecto del paisaje
 Las medidas de mitigación para la preservación de la calidad estética estarán
referidas en primer lugar a las acciones de manejo y disposición de los
desmontes originados por la construcción de las obras hidráulicas (área de
embalse, bocatoma y reservorios, canales, etc.), para el manejo posterior de
las actividades de revegetación y conservación del suelo.
 La ejecución de las obras con un adecuado manejo ambiental hará posible
que este sea realizado en armonía con el medio ambiente, el cual desde el
punto de vista cultural la infraestructura hidráulica constituirá parte del
valor cultural turístico en el ámbito del proyecto.
 Re-vegetación en las áreas intervenidas por las obras. Las especies vegetales
serán en lo posible nativas y/o que se adapten al clima del ámbito de la zona
de estudio.
 En la operación del proyecto se deben usar los mismos caminos de acceso
que se usaron en la etapa de construcción, estando prohibido el
desplazamiento por otras áreas. De esta manera se evita la afectación del
paisaje natural.
 Ubicar las instalaciones temporales en las áreas de menor valor estético
paisajístico.

PIP:
 Una vez desmanteladas todas las áreas utilizadas temporalmente, se
procederá a readecuar el suelo a la morfología original, utilizando para ello la
vegetación y materia orgánica.
Áreas de préstamo (Canteras y Botaderos)
 Delimitar el área de extracción del material.
 Durante la utilización de maquinaria pesada para la extracción de material
agregado se deberá evitar los derrames de lubricantes e hidrocarburos sobre
los lechos aluviales, a fin de no contaminar el agua.
 El apilamiento del material agregado se realizara en lugares que no tengan
cobertura vegetal y que estén alejados de los cuerpos de agua.
 Además se deberá tener en cuenta el Reglamento de La Ley Nº 26737 y su
D.S. Nº 013-97- AG, normatividad que rige sobre la explotación de las
canteras.
Al término de la utilización de las canteras y botaderos estas serán restauradas
mediante la incorporación de suelo agrícola, la revegetación y reforestación con
especies nativas de la zona para el mejoramiento del paisaje.
Cuadro 98: Costos de campamento, caminos de acceso, canteras y revegetación

PIP:
4.10.5. Actividades de cierre o abandono
Comprende principalmente el retiro de todas las instalaciones temporales
utilizadas en el proyecto, así como los residuos generados (plásticos, papel,
madera, baterías, entre otros).
Todos los remanentes de materiales y otros provenientes de la construcción y de
las operaciones de desmontaje, serán trasladados a rellenos sanitarios
preestablecidos y acondicionados de acuerdo a normas para su disposición final.
A fin de controlar el acceso de personas o animales al depósito de remanentes, se
mantendrá una valla de alambre alrededor del área de trabajo.
La última etapa de la fase de abandono o cierre de las actividades es la de
reacondicionamiento, que consiste en devolver las propiedades de los suelos a su
condición natural, y/o a un nivel adecuado para el uso deseado y aprobado. El
trabajo puede incluir aspectos de relleno, reconstrucción y devolución del
entorno natural, reemplazo de suelos, rectificación de la calidad del suelo,
descontaminación y protección contra la erosión, teniendo en cuenta las
condiciones climáticas y topográficas
Al finalizar la construcción
Al concluir la construcción, el proceso de abandono es bastante simple. Los
componentes del abandono en esta etapa comprenden:
 Área de almacenamiento de equipos, materiales, insumos.
 Personal técnico.
 Residuos sólidos.
Se retirarán los materiales obtenidos de acuerdo con lo mencionado en el Plan de
Manejo de Residuos, de tal forma que en la superficie resultante no queden
restos o remanentes como materiales de construcción, equipos y maquinarias. Se
separarán los residuos comunes de los peligrosos, donde estos últimos deberán
gestionarse a través de una EPS-RS de acuerdo al Reglamento de la Ley 27314.
Fase de operación
a. Acciones previas
 La elaboración del cronograma de actividades para la ejecución del Plan
de abandono respectivo, entre el personal encargado de la obra y el

PIP:
Especialista en Impacto Ambiental, responsable de las medidas de
mitigación.
 Definición de los límites de las instalaciones que no quedarán en poder
de terceros.
 Informar a la comunidad sobre los beneficios de la preservación
ambiental.
 Valorización de los activos y pasivos del área de concesión a abandonar.
b. Retiro de las instalaciones
El retiro de las instalaciones y obras civiles deberá considerar la preparación
de las instrucciones técnicas y administrativas para llevar a cabo de una
manera planificada.
c. Limpieza del lugar
Toda la basura proveniente de las operaciones de desmontaje será trasladada
a rellenos sanitarios preestablecidos y acondicionados de acuerdo a normas,
coordinándose con las autoridades municipales y de salud para su disposición
final. A fin de controlar el acceso de personas o animales a las estructuras
remanentes en el área, se mantendrá una valla alrededor del área de trabajo.
d. Restauración del lugar
La última etapa de la fase de abandono o término de las actividades es la de
reacondicionamiento, que consiste en devolver las propiedades de los suelos
a su condición natural original o a un nivel adecuado para el uso deseado y
aprobado. El trabajo puede incluir aspectos de relleno, reconstrucción y
devolución del entorno natural, reemplazo de suelos, rectificación de la
calidad del suelo, descontaminación y protección contra la erosión, teniendo
en cuenta las condiciones climáticas y topográficas.
Medidas de mitigación
 Demolición de estructuras hidráulicas innecesarios con martillos de rompe
pavimentos, en lo posible evitar el uso de explosivos para no alterar la
estabilidad de las estructuras de la presa.
 Efectuar los trabajos de estabilización de los taludes de la presa construida y
de los taludes naturales del vaso desaguado.

PIP:
 Los escombros como producto de la demolición deberán ser retirados en su
totalidad a las zonas de botadero previamente establecidas.
 La Entidad Ejecutora encargada de la cierre de operaciones deberá cumplir
estrictamente las medidas mitigadoras propuestas sobre la preservación de la
vegetación, fauna y condiciones físico – químico de la calidad de agua.
4.11. Selección de alternativas
Dentro del proceso de selección y priorización de las alternativas de solución se
han tomado en cuenta tres aspectos fundamentales, desde los puntos de vista
técnico, social y los indicadores económicos.
Cuadro 99: Resultado de la evaluación económica
En base a los resultados del proceso de evaluación de costo-beneficio, consolidado
anteriormente, se concluye que la alternativa con mayor rentabilidad, es la
ALTERNATIVA 1.
4.12. Cronograma de actividades
A continuación se detalla el cronograma de acciones del proyecto, donde se puede
observar que el desarrollo del proyecto es de 2 años.
Cuadro 100: Cronograma de actividades del proyecto
ALTERNATIVA 1 ALTERNATIVA 2 ALTERNATIVA 1 ALTERNATIVA 2
VAN 1,974,216.97 -564,981.73 13,541,129.71 11,898,626.40
TIR (%) 10.09% 8.70% 17.56% 16.27%
B/C 1.04 0.99 1.37 1.31
INDICADOR
PRECIOS PRIVADOS PRECIOS SOCIALES
1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12
1.0 ESTUDIOS DEFINITIVOS (Expediente Técnico)
2.0 CONSTRUCCION DE LA PRESA MOLLA
3.0 CONSTRUCCION DE CANAL PRINCIPAL
4.0 CONSTRUCCION DE CANALES LATERALES
5.0 INSTALACIÓN DEL SISTEMA DE RIEGO POR ASPERSIÓN
6.0 PROGRAMA DE CAPACITACIÓN
7.0 MITIGACIÓN AMBIENTAL
8.0 GASTOS GENERALES
9.0 GASTOS DE SUPERVISIÓN
10.0 GASTOS DE SEGUIMIENTO Y MONITOREO
11.0 GASTOS DE LIQUIDACIÓN
12.0 GASTOS ADMINISTRATIVOS
CONCEPTO
AÑO 1 AÑO 2
Ítem

PIP:
Responsables del proyecto
El responsable de la ejecución del proyecto es la Unidad Ejecutora: Programa
Regional de Riego y Drenaje PRORRIDRE, para lo cual cuenta con diferentes
Direcciones de Línea y órganos de apoyo.
Disponibilidad de recursos necesarios
La Unidad Ejecutora PRORRIDRE para la ejecución del proyecto cuenta con
disponibilidad de recurso humano y logístico.
4.13. Organización y gestión
Las entidades involucradas en la ejecución, así como en la operación y
mantenimiento del proyecto de acuerdo a sus capacidades técnicas, competencias,
administrativas y financieras son los siguientes:
Gobierno Regional Puno
El Gobierno Regional Puno, con el fin de lograr uno de los objetivos estratégicos
de prioridad de impulsar el desarrollo agrario en las diferentes provincias y distritos
del ámbito de la región, encarga a PRORRIDRE para la formulación del proyecto
para luego financiar y ejecutar por administración directa el presente proyecto de
inversión pública.
Programa Regional de Riego y Drenaje – PRORRIDRE
PRORRIDRE es una unidad ejecutora del gobierno regional, especializado en la
formulación y ejecución de proyectos de riego mayor y menor; para lo cual cuenta
con personal técnico especializado y con capacidad instalada de maquinarias y
equipos de ingeniería.
Comisión de regantes sistema de riego Huarijuyo
La comisión de regantes Huarijuyo como organización de regantes se
comprometen bajo acta el pago de tarifa de agua de acuerdo a los reglamentos de
la Junta de Usuarios y la Administración Local de Aguas Puno - Ilave y la ley de
recursos hídricos (Ley-29338)

PIP:
La comisión de regantes será encargará de la gestión en la etapa de operación y
mantenimiento de la infraestructura de riego.
Junta de usuarios Puno - Ilave
La Junta de Usuarios Puno – Ilave, como autoridad máxima de las Comisiones de
regantes, participará en labores de operación y mantenimiento de la irrigación, a
través del cobro de tarifa de agua para garantizar la sostenibilidad del proyecto.
Administración Local de Aguas Puno – Ilave
La Administración Local de Aguas Puno – Ilave forma parte de la Autoridad
Nacional de Aguas (ANA), dependencia del Ministerio de Agricultura. Es la
Autoridad Local de Agua en el ámbito de toda la cuenca y micro cuencas de las
provincias de Puno, EL Collao y Chucuito de la región de Puno.
La Administración Local de Aguas Puno - Ilave (ALA- PI) es la encargada de
brindar el asesoramiento y apoyo técnico a la comisión de regantes de la Irrigación
4.14. Matriz de marco lógico para la alternativa seleccionada
El marco lógico ha sido formulado teniendo en cuenta la lógica vertical que
establece la relación de causa – efecto con el nivel superior y la lógica horizontal
que permite establecer las relaciones causales entre los objetivos del proyecto y los
factores del entorno. De esta manera se ha obtenido el marco lógico, el cual se
muestra a continuación:

PIP:
Cuadro 101: Matriz de marco lógico
NOMBRE DEL PIP:
“INSTALACION DEL SERVICIO DE AGHUA DEL SISTEMA DE RIEGO TECNIFICADO
HUARIJUYO EN EL DISTRITO DE PICHACANI – LARAQUERI, PROVINCIA Y REGION PUNO
Objetivos Indicadores Medios de Verificación Supuestos
FIN
Mejorar el nivel
socioeconómicode los
productores
agropecuarios del
Riego Tecnificado
Huarijuyo
1. Incrementarel ingreso de los productores
agropecuarios:
2. Reducir la migración en 5% a los 5 años
de iniciado la intervencióndel proyecto.
Estadísticas generales
de desarrollo
socioeconómicodel
ámbito de Proyecto.
Crecimiento del PEA
del ámbito del
proyecto.
Mapa de pobreza
Los productores
agropecuarios se empeñan en
actividades agropecuarias y
mejoran sus ingresos
económicos y nivel de vida.
Los productores nomigran,
permanecen enel ámbitode
proyecto.
Propósito
Incrementar la
producción y
productividad
agropecuaria en el
Riego Tecnificado
Huarijuyo.
1,125.20hectáreas bajo riegoporgravedad
y 352 hectáreas poraspersión.
Para el 3 año se tieneagua para riego
incrementandola superficie agrícola
principalmente en la producción de cebada
y avena forrajera, alfalfa, pastos cultivados
incrementandola productividaden 20%.
Incremento de la producciónde leche de
2.5 litros/vaca/día a 10.0litros /vaca/día.
Registro de
producción agrícola y
pecuaria por MINAG.
Censo Agropecuario.
INEI
Encuesta a la
población del ámbito
del proyecto.
Existenciade políticas del
sector agrario, que apoyan
este tipo de proyectos.
Uso adecuado de tecnología
agropecuaria bajo riego.
Productos agropecuarios
posesionados en el mercado
local y regional.
Componente
Adecuada oferta de
agua para riego
Adecuado nivel de
conocimiento en
gestión de agua y
manejo agropecuario
Cumplimiento con el 100% de metas de la
construcción de infraestructura de
almacenamiento, conducción, distribución
y optimización enun periodo de 2 años.
Garantizar un volumenútil de 5.01 MMC
en los 20 años de vida útil de la
infraestructura.
Cumplimiento de 100% de metas de la
capacitación en gestión del agua para
riego, maneo de cultivos y manejo de
ganado en un periodo de 2 años
Padrón de usuarios actualizado del 100%
de los usuarios al tercer año de operación
del proyecto.
Adecuada manejo del agua para riego y
manejo agropecuario después de 2 años de
operacióndel proyecto, llegando al 100%
en el año 10.
Liquidación de obra
Evaluación en campo
de adaptaciónde
técnicas
Adquisición de insumos en
forma oportuna
Participaciónmasiva de
beneficiarios
Acciones
Expediente técnico
Construcciónde la
presa
Construccióndel
canal principal
Construcciónde canal
lateral
Instalación del
sistema de riego por
aspersión
Programade
capacitación
Impactoambiental
Gastos generales
Gastos de supervisión
Gastos de
seguimiento y
monitoreo
Gastos de liquidación
Gastos
administrativos
Se realiza 8 expedientes técnicos, en un
periodo promediode dos meses en dos
años, a un costo total de S/. 239,770.85
Se construirá la presa Molla,en 12meses,
a un costo de S/. 27’223,914.05
Se construirá el canal principal, en 8
meses, a un costo de S/. 6’079,053.15
Se construirá los canales laterales, en 4
meses, a un costo de S/. 1’813, 659.97
Se instalara el sistema de riego por
aspersión, en 5 meses, a un costoS/.
7’551,972.02
Se ejecutara el programa de capacitación,
en dos años, a un costo S/. 878,588.00
Se mitiga los impactos ambientales
generados, en un periodode un año, a un
costo de S/. 926,337.28
Se ejecuta los gastos generales,
supervisión, seguimiento y monitoreoy
liquidación en un periodo de dos años a un
costo total de S/. 7’015,499.02
Se ejecuta los gastos administrativos de
proyecto, en un periodode 4 meses, a un
costo de S/. 542,837.60
Valorizaciones
mensuales de avance
físico y financiero de la
obra
Registro de asistentes a
capacitaciones
(módulos impresos)
Informefinal de avance
y liquidación de la obra
Adecuarse al cronograma de
actividades y desembolso
oportuno de recursos
financieros

PIP:
5. CONCLUSIONES
El Perfil de Proyecto de Inversión Pública del Proyecto, según los resultados obtenidos
en las fases de Identificación, Formulación y Evaluación del Proyecto se concluye bajo
los siguientes aspectos:
a. Viabilidad Técnica
El presente proyecto planteado es técnicamente adecuado porque permite dar
solución al problema principal del ámbito de proyecto, mediante el uso de una
tecnología adecuada así como los estudios definitivos, la construcción de
infraestructura de almacenamiento, capacitación, medidas de mitigación ambiental
del proyecto y gastos administrativos.
Con la ejecución del presente proyecto se mejorará e incorporará hasta de 1477.20
hectáreas al riego a fin de aprovechar racionalmente el recurso agua y suelo.
b. Viabilidad Económica
Los indicadores económicos analizados para la alternativa 1 (seleccionada), indican
que el proyecto es económicamente rentable, en los niveles de la producción
agrícola, pecuaria y venta de agua, la cual contribuirá a mejorar los ingresos
económicos de los productores del ámbito del proyecto.
La inversión total requerida para el presente proyecto es de S/. 52’271,631.94
Nuevos Soles, el mismo que será financiado, por el Gobierno Regional Puno.
 La Tasa Interna de Retorno (TIR), del Proyecto de la alternativa seleccionada es
de 10.09% a precios privados.
 El Valor Actual Neto (VAN), a precios privados es de S/. 1’974,216.97 en
Nuevos Soles, lo que revela una contribución importante al Producto Bruto
Interno (PBI).
 La Relación Beneficio/Costo a precios privados es de 1.04, nos revela un índice
de recuperación de costos y generación de beneficios netos.
c. Viabilidad Ambiental
Como resultado de la evaluación de los impactos ambientales potencialmente
negativos, no son limitantes y/o restrictivos para la ejecución del proyecto; el cual
con la debida aplicación de las medidas de mitigación propuesta que tiene un monto

PIP:
de inversión asciende a S/. 926,337.28 Nuevos Soles, sustenta la VIABILIDAD
AMBIENTAL del citado proyecto. Los impactos ambientales positivos determinan
la importancia de la ejecución de este trascendental proyecto, para lograr conciliar
nuevas propuestas de desarrollo en la región de Puno en armonía con el medio
ambiente.
d. Viabilidad Social
Con el presente Proyecto se beneficiará a 411 familias (1,768 individuos) de las
diferentes comunidades del ámbito de proyecto, además del mejoramiento de los
ingresos económicos de sus pobladores, generando empleo permanente en las
actividades agropecuarias y la disminución de los niveles de pobreza, desnutrición,
analfabetismo y la migración de la población afectada.
La población beneficiaria consolidará sus organizaciones de base, para alcanzar el
nivel de desarrollo agropecuario, mediante cursos de capacitación, asistencia técnica
en los aspectos de organización y gestión, manejo de riego, técnica de producción,
mercado y canales de comercialización de los productos agropecuarios de la zona; y
otras de actividades de fortalecimiento de capacidades.

PIP:
6. RECOMENDACIONES
 Se recomienda la aprobación del presente estudio, para continuar con la siguiente
etapa del ciclo de proyecto del Sistema Nacional de Inversión Pública; así mismo se
encuentra enmarcado dentro de los lineamientos de política sectorial, regional y
local, en consecuencia de ello se encuentra dentro del Plan de Desarrollo Concertado
de los gobierno local de Pichacani – Laraqueri y del Gobierno Regional de Puno.

PIP:
7. ANEXOS
ANEXO 01: ANÁLISIS DE OFERTA Y DEMANDA
ANEXO 02: BENEFICIOS DEL PROYECTO
ANEXO 03: COSTOS Y PRESUPUESTOS DEL PROYECTO
ANEXO 04: EVALUACIÓN DEL PROYECTO
ANEXO 05: DOCUMENTOS DE SOSTENIBILIDAD
ANEXO 06: DESCRIPCIÓN DE LA INFRAESTRUCTURA DE RIEGO
ANEXO 07: PLANOS EN GENERAL

Pip huarijuyo 1

Más contenido relacionado

La actualidad más candente

Similar a Pip huarijuyo 1

Último

Pip huarijuyo 1
