1. Pizarra digital interactiva IES Juan José Gómez Quintana

2. Conceptos Pizarra digital : compuesta por un ordenador , videoproyector y una pantalla blanca . Pizarra Interactiva : formado por el mismo sistema que la anterior, pero se sustituye la pantalla por una pizarra electrónica . Permite controlar el ordenador y hacer anotaciones sobre ella utilizando un lápiz electrónico o los dedos a modo de puntero o lápiz. Tablet Pc : mediante esta herramienta, sólo se necesitaría un cañón y pantalla . Ya que este dispositivo permite directamente escribir sobre la pantalla del ordenador, mediante el uso del lapicero digital y al mismo tiempo proyectar las tareas que se están realizando.

3. Pizarra Digital Interactiva Presentación de Pizarra InterWrite Recursos Interwrite SchoolBoard Vídeos demostración Interwrite Curso las TIC mediante la PDI

4. Lápiz electrónico

5. Conexión del sistema PDI

6. Conexión del sistema Transmisión de información entre el ordenador y la pizarra

7. Conexión del sistema Conecta el ordenador y el proyector de vídeo con el cable RGB. Conecta el ordenador y la pizarra con el cable USB. Enciende la pizarra, emitirá cuatro pitidos para indicar que está encendida. Enciende el ordenador. La pizarra emitirá un pitido cuando la conexión entre la pizarra y el ordenador se haya establecido. Enciende el proyector de vídeo.

8. Conexión del sistema La pizarra está conectada con el ordenador con un cable USB (existe la posibilidad inalámbrica). La conexión entre ambos está regulada por el software de InterWrite. El software de InterWrite permite que el sistema funcione en uno de los dos modos operativos disponibles. El Whiteboard Mode (Modo pizarra) y el Interactive Mode (Modo interactivo).

9. Menú de la pizarra Interwrite

10. Calibración de la pizarra La pizarra debe estar calibrada para poder utilizar el sistema interwrite en modo interactivo. La calibración garantiza que la tinta electrónica se alinee correctamente en la imagen proyectada con la punta del lápiz electrónico en la superficie de la pizarra. Enfoca el proyector y ajusta el zoom para ajustar la imagen al área de escritura. Con el lápiz electrónico haz clic en CALIBRATE en el menú de la pizarra. La pantalla se pone de color azul y tu misión es la de hacer clic sucesivamente en las diferentes posiciones en las que se coloca la señal “x”.

11. Calibración de la pizarra x

12. Calibración de la pizarra x

13. Calibración de la pizarra x

14. Calibración de la pizarra x

15. Calibración de la pizarra x

16. Calibración de la pizarra x

17. Calibración de la pizarra x

18. Calibración de la pizarra x

19. Calibración de la pizarra x

20. Whiteboard Mode El modo pizarra es un modo de funcionamiento rápido y sencillo que sólo requiere una pizarra InterWrite y un ordenador. Cuando se invoca el modo pizarra, todo lo que haya escrito en la pizarra con los lápices marcadores electrónicos InterWrite se captura y se guarda como páginas en un archivo, lo que le ofrece un registro completo de la sesión de formación.

21. Whiteboard Mode 3 formas de iniciar el software Interwrite Modo Whiteboard

22. Whiteboard Mode Realizo anotaciones, presiono en el disquete ,borro y continuo con mis anotaciones.

23. Whiteboard Mode Realizo anotaciones, presiono en el disquete ,borro y continuo con mis anotaciones.

24. Para grabar las pantallas pulsa en “guardar” , a continuación “borra todo” para ir obteniendo diferentes páginas en un archivo. Puedes utilizar la herramienta Clasificador de Páginas de InterWrite para verificar, seleccionar, clasificar y suprimir las páginas del archivo. A continuación, el archivo se puede imprimir, o guardar en una variedad de formatos, incluido PDF , para su distribución electrónica. Whiteboard Mode

25. El Clasificador de páginas, se utiliza para ver las páginas en un archivo de presentación y mover, eliminar, duplicar, fusionar, renombrar, y exportar dichas páginas. Whiteboard Mode

26. Interactive Mode El Interactive Mode (Modo interactivo) permite aprovechar todas las funciones potentes y robustas del sistema InterWrite. Entonces, puede utilizar el lápiz electrónico en modo ratón para ejecutar aplicaciones y en modo anotación para hacer anotaciones en la imagen del escritorio proyectad en la pizarra.

27. Comenzar a trabajar 3 formas de iniciar el software Interwrite Modo Interactivo

28. Herramientas interactive mode Lápiz 1 Lápiz 2 Lápiz multicolor Lápiz de imágenes Rotulador marcador Borrador Modo ratón Selección Deshacer Estampador Borrar todo

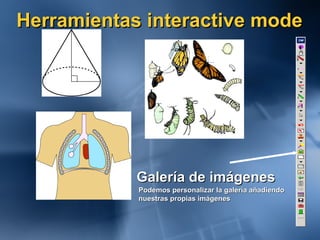

29. Herramientas interactive mode Galería de imágenes Podemos personalizar la galería añadiendo nuestras propias imágenes

30. Herramientas interactive mode

31. Herramientas interactive mode Insertar página en blanco Insertar página de cuadrícula Insertar página de imagen

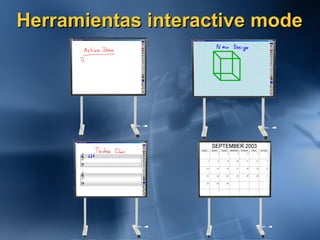

32. Herramientas interactive mode

33. Herramientas interactive mode http:// www.gtcocalcomp.com/erc/interwritebackgrounds.htm

34. Herramientas interactive mode Página anterior Página siguiente Clasificador de páginas Cuadro de herramientas Salir

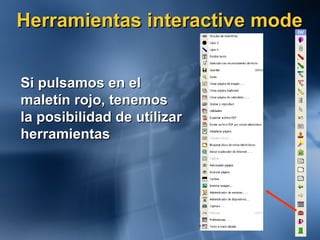

35. Herramientas interactive mode Si pulsamos en el maletín rojo, tenemos la posibilidad de utilizar herramientas

36. Herramientas interactive mode Inserta vínculos a archivos de sonido, vídeo, páginas web Y otros documentos de Interwrite. Dos lápices de notas Herramientas para escribir y seleccionar textos Guardar Zoom Página con imagen de fondo Página con calendario de fondo Graba y reproduce todo lo que vas haciento en la pizarra Utilidades java PDF

37. Herramientas interactive mode Teclado en pantalla Bloquear SchoolPad Inicia el navegador Cortina para ocultar elementos de la pantalla Inserta imagen Captura pantallas total o parcialmente Reconocimiento texto

38. Aplicaciones: Animaciones. Ejercicios tipo Jclic y HotPotatoes Software de simulación Páginas web Actividades diseñadas con el software de Interwrite
