1. 1
Planchas Litográficas y Solución de
Fuente
INSTITUTO TÉCNICO INDUSTRIAL
SAN JUAN BOSCO

2. 2
Planchas Litográficas y Solución de
Fuente

3. 3
Planchas Litográficas y Solución de
Fuente

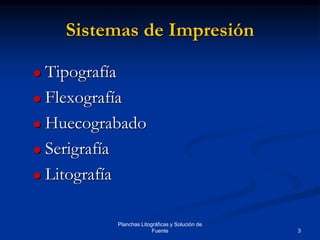

Sistemas de Impresión
 Tipografía
 Flexografía
 Huecograbado
 Serigrafía
 Litografía

4. 4
Planchas Litográficas y Solución de
Fuente
Fenómeno Litográfico

5. Piedra Calcárea - Senefelder

6. 6
Planchas Litográficas y Solución de
Fuente
Aluminio
 Descubierto en 1824 por el químico
danés H.Orstedt.
 Bauxita ( Les Baux ): óxido de aluminio,
óxido de hierro y silicio. Electrólisis

7. Características de anchura,
espesor, dureza, resistencia a la
tracción, planeidad,
rugosidad deben ser cumplidas
Aluminio

10. 10
Planchas Litográficas y Solución de
Fuente
Lavado
 Se liberan de las eventuales impuresas
existentes en la superficie en un medio
alcalino

11. 11
Planchas Litográficas y Solución de
Fuente
Graneado
 Mecánico:
Seco
Húmedo
 Electroquímico

12. Aluminio Laminado

13. Aluminio Cepillado en Seco

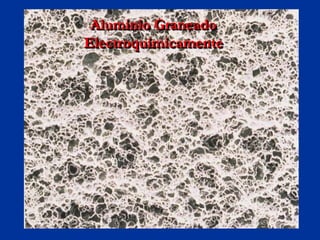

14. Aluminio Graneado
Electroquímicamente

15. 15
Planchas Litográficas y Solución de
Fuente
Aportes del Graneado
 Capilaridad
 Transporte de Agua
 Anclaje de la Emulsión
 Resolución

16. 16
Planchas Litográficas y Solución de
Fuente
Anodizado
 Compuesto
 Trióxido de Aluminio
 Proporciona:
 Protección al graneado
 Características Hidrófilas

17. Aluminio Graneado Electroquímicamente
Anodización ( capa de óxido )

18. 18
Planchas Litográficas y Solución de
Fuente
Emulsión de la Plancha
 Características Fotográficas
 Características Litográficas

19. 19
Planchas Litográficas y Solución de
Fuente
Partes que Conforman una
Plancha Presensibilizada
Emulsión
Fotosensible
 Emulsión Fotosensible
Capa de
Anodizado
Aluminio base
graneado

21. 21
Planchas Litográficas y Solución de
Fuente
Terminado
 Control de Calidad
 Corte y Terminado

22. 22
Planchas Litográficas y Solución de
Fuente
Prevacío
vacío
Exposición
Revelado
Entintado Engomado
Sala
de
Prensas
Corrección
Horneado
Engomado
Thermodur
Proceso

23. 23
Planchas Litográficas y Solución de
Fuente
Condiciones Ambientales
en Sala de Planchas
 Humedad Relativa
 Pisos Anti-estáticos
 Luz de Seguridad (amarilla: 550-600 nm)
 Luz Blanca (Filtros U.V. 350-450 nm)
 Higiene (aspirar y no barrer)

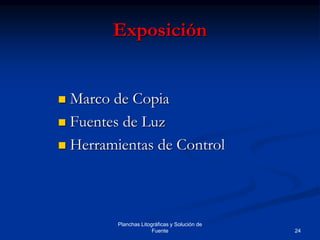

24. 24
Planchas Litográficas y Solución de
Fuente
Exposición
 Marco de Copia
 Fuentes de Luz
 Herramientas de Control

25. Marco de
Exposición

26. Sistema de luz Metal-Halógena
en el marco de copia
1 Caja de la lámpara
1.1. Lámpara MH
1.2. Reflector parabólico
1.3 Reflector auxiliar
1.4 Filtro protector de
U.V.
2 Distancia de la
lámpara a la
plancha
3 Control de
exposición
4 Fotocelda
(integrada con
filtro especial)

27. Sistema de Control de Exposición
 Lámpara de Metal-halógeno produce luz en la región actínica con un
pico de emisión espectral entre 360-450 nm
Fotocelda con filtro, mide la cantidad de
radiación UV en la región entre 360-420 nm
Integrador de
luz convierte la
radiación
lumínica en
unidades que
controlan la
apertura del
obturador
RadiaciónUV

28. Emisión de una lámpara de Metal-Halógeno
Sensitividad
espectral
relativa de la
emulsión de
la plancha
La cantidad de luz se mide con
una fotocelda (integrador de luz)
que tiene un filtro para la región
de 360-420 nm

31. 31
Planchas Litográficas y Solución de
Fuente
Comportamiento de la Emulsión Positiva
con la Exposición
Luz
U.V.
(350-450 nm)

32. 32
Planchas Litográficas y Solución de
Fuente
Exposición en Plancha Positiva
Zonas no expuestas
o de imágen
Zonas expuestas o
de no imágen
Revelador
Positivo

33. Exposición en Plancha Positiva
 Positivo de Mediotono: 5-95%: 133 Líneas

34. Rendimiento de Plancha Positiva Vs.
Tiempo de Exposición
Remanente de
Emulsión
Máximo Tiraje

35. Estandar de exposición en
Planchas Positivas
 Control con Escala de Grises
Correcto revelado Correcta exposición

36. 36
Planchas Litográficas y Solución de
Fuente
Folio Difusor
 Limpieza cantos película
 Evita corrección química
 Pérdida de detalle

37. 37
Planchas Litográficas y Solución de
Fuente
Comportamiento de la Emulsión
Negativa a la Exposición
Luz
U.V.
(350 - 450 nm)

38. Exposición en Plancha Negativa
Zonas no expuestas
o de imágen
Zonas expuestas o
de no imágen Revelador
Negativo

39. Exposición en Plancha Negativa
 Negativo de Mediotono: 5-95%: 133 Líneas
Negativo
Emulsión
Negativa
Aluminio

40. Rendimiento de la Plancha Negativa Vs.
Tiempo de Exposición

41. Estandar de Exposición en
Planchas Negativas
 Control con Escala de Grises

42. 42
Planchas Litográficas y Solución de
Fuente

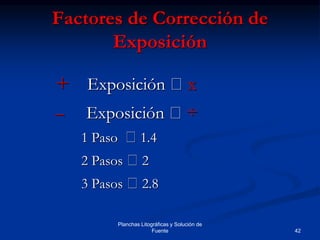

Factores de Corrección de
Exposición
+ Exposición x
– Exposición ÷
1 Paso 1.4
2 Pasos 2
3 Pasos 2.8

43. 43
Planchas Litográficas y Solución de
Fuente
Sistema de Revelado

44. Revelado Mecánico

47. Revelado en Cubeta

48. Sub-Revelado en Plancha
Presensibilizada Positiva o Negativa
Emulsionamiento
tinta - agua
Tinta
Emulsión
Anodizado
Aluminio
base graneado
Tinta adherida al
remanente de
emulsión

49. 49
Planchas Litográficas y Solución de
Fuente
Engomado
 Producto sintético
 Tiempo de protección corto
 Protección del anodizado

50. 50
Planchas Litográficas y Solución de
Fuente
Entintado
 Tinta especial de protección
 Protección para la emulsión
 Facilita la corrección
 Evita el cegado

51. 51
Planchas Litográficas y Solución de
Fuente
Procesos Adicionales
 CORRECCIÓN
 Eliminación de emulsión no deseada
 Destrucción capa anodizado
 HORNEADO
 Endurecimiento emulsión por efecto temperatura
 Incrento de tiraje de dos a tres veces
 Eliminar sensibilidad espectral
 Protección Anodizado
 Producto Sintético

52. 52
Planchas Litográficas y Solución de
Fuente
Técnicas de Archivo
 Protección de la plancha para
reutilización futura
PROCEDIMIENTO
 Levantamiento tinta y desengrase plancha
 Aplicación de tinta repro
 Protección con goma arábiga

53. 53
Planchas Litográficas y Solución de
Fuente

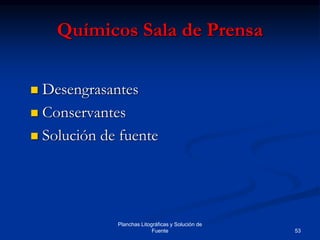

Químicos Sala de Prensa
 Desengrasantes
 Conservantes
 Solución de fuente

54. 54
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
ELEMENTO BÁSICO DEL
SISTEMA DE IMPRESIÓN
LITOGRÁFICO

55. 55
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
 OBJETIVO
 Mantener la tinta fuera de las áreas sin imagen de la
plancha
 QUÉ SE ESPERARÍA DEL AGUA IDEAL
PARA IMPRIMIR?

56. 56
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
 Humectación rápida y homogénea con la menor
cantidad de agua posible.
 No interferir con el secado de la tinta.
 Compatibilidad con las tintas y alcohol
 Acción germicida

57. 57
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
 Desensibilización de las áreas de no imagen.
 Lubricación de la plancha.

58. 58
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
Es el elemento más involucrado en el proceso
Offset.
Interactúa con la Plancha, la Tinta,
la Mantilla y el Papel
De su estabilidad y comportamiento depende el
óptimo resultado

59. 59
Planchas Litográficas y Solución de
Fuente
Interacción entre Solución de
Fuente y la Plancha
Varios factores que afectan el comportamiento
de la Solución:
Velocidad de la Máquina, Temperatura y
Humedad
Solo un 20% en volumen alcanza la plancha, el
remanente se evapora y condensa

60. 60
Planchas Litográficas y Solución de
Fuente
Interacción entre Solución de
Fuente y la Tinta
Entra en contacto con la Tinta a través de la
Plancha.
Más de un 40% en volumen de la tinta aplicada
a la plancha va al Entintaje.
Si la evaporación es poca, afecta la
receptibilidad de la solución o las
propiedades de la tinta ( tack )

61. 61
Planchas Litográficas y Solución de
Fuente
Interacción entre Solución de
Fuente y el Papel
Una muy pequeña parte de solución es
transferida al papel.
Si el Papel es absorbente, la solución fluirá en la
dirección del Papel.
Si no es absorbente podrá conseguir un mejor
equilibrio en impresión.

62. Solución de Fuente

63. 63
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
 AGUA
 Compatibilidad
 Mezclable con los concentrados utilizados
 No causar precipitación
 ALCOHOL
 Compatible
 Mezclable con los concentrados utilizados
 No causar precipitación
 Sin reacción química

64. 64
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
 TINTA
 Rápida estabilización del balance agua/tinta
 Mantener las propiedades de la tinta
 No afectar el proceso de secado
 PLANCHA
 Mantiene propiedades hidrófilicas
 Estabiliza tensión superficial
 Soporta película de tinta en la emulsión
 No corrosiva

65. 65
Planchas Litográficas y Solución de
Fuente

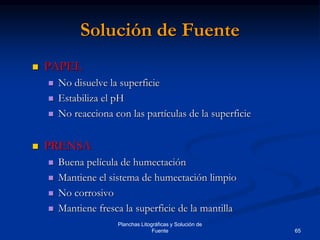

Solución de Fuente
 PAPEL
 No disuelve la superficie
 Estabiliza el pH
 No reacciona con las partículas de la superficie
 PRENSA
 Buena película de humectación
 Mantiene el sistema de humectación limpio
 No corrosivo
 Mantiene fresca la superficie de la mantilla

66. 66
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
 MANTILLA
 Mantiene fresca la superficie de la mantilla
 Evita acumulación de partículas
 No destruye la superficie impresora
 No se acumula sobre la mantilla

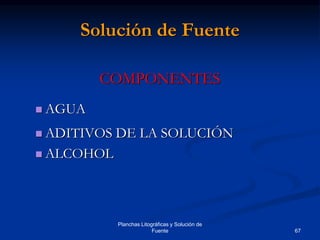

67. 67
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
COMPONENTES
 AGUA
 ADITIVOS DE LA SOLUCIÓN
 ALCOHOL

68. El camino del Agua

69. 69
Planchas Litográficas y Solución de
Fuente

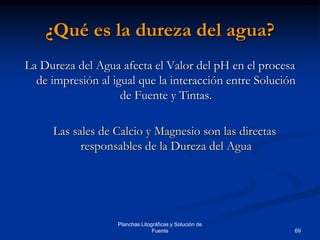

¿Qué es la dureza del agua?
La Dureza del Agua afecta el Valor del pH en el procesa
de impresión al igual que la interacción entre Solución
de Fuente y Tintas.
Las sales de Calcio y Magnesio son las directas
responsables de la Dureza del Agua

70. 70
Planchas Litográficas y Solución de
Fuente
¿Qué es la dureza del agua?
 Dureza total
 Suma de todos los compuestos que causan dureza
(sales de calcio y magnesio)
 Dureza por Carbonatos
 Compuestos de calcio y magnesio con ácido carbónico
 Carbonatos de hidrógeno Ca(HCO3)2; Mg(HCO3)2
 Dureza por otros compuestos
 Iones de calcio y magnesio adheridos a otros iones. Por
ejemplo: CaSO4; CaCl2; MgSO4; MgCl2

71. 71
Planchas Litográficas y Solución de
Fuente
¿Qué es la dureza del agua?
 Esta se califíca por grados (dh)
1 dh = 10 mg de óxido de calcio por litro
0 - 4 dh Muy Suave
4 - 8 dh Suave
8 - 12 dh D.Media
12 - 18 dh D.Mayor
18 - 30 dh Dura
> = 30 dh Muy Dura

72. 72
Planchas Litográficas y Solución de
Fuente

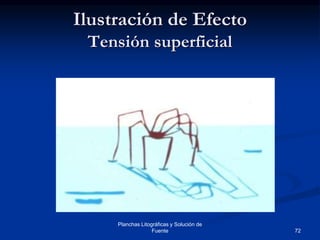

Ilustración de Efecto
Tensión superficial

73. 73
Planchas Litográficas y Solución de
Fuente
Tensión Superficial
Cuando una gota cae sobre una superficie,
inicialmente conserva su forma y luego de
esparce.
La fuerza que demora este esparcimiento de
denomina
Tensión Superficial.

74. Tensión Superficial
NO HUMECTA HUMECTA DISTRIBUYE

75. 75
Planchas Litográficas y Solución de
Fuente
Alcohol Isopropílico
La adición de alcohol a la Solución de Fuente
reduce la Tensión Superficial.
El mejor alcohol es el Isopropílico reduce la
tensión superficial adicionando un
5 - 15% a soluciones aptas.

76. 76
Planchas Litográficas y Solución de
Fuente

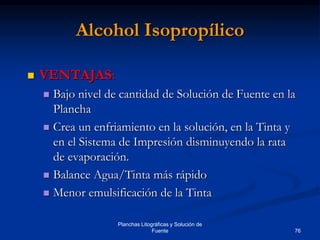

Alcohol Isopropílico
 VENTAJAS:
 Bajo nivel de cantidad de Solución de Fuente en la
Plancha
 Crea un enfriamiento en la solución, en la Tinta y
en el Sistema de Impresión disminuyendo la rata
de evaporación.
 Balance Agua/Tinta más rápido
 Menor emulsificación de la Tinta

77. 77
Planchas Litográficas y Solución de
Fuente
Alcohol Isopropílico
 DESVENTAJAS:
 Costoso
 Tóxico
 Inflamable
 Irritación
 Emisión de compuestos orgánicos volátiles COV
 Requiere refrigeración
 Normas legales

78. 78
Planchas Litográficas y Solución de
Fuente
Control de la Solución
 PH
 CONDUCTIVIDAD

79. Escala del pH
0 1 2 3 4 5 6 7
SOLUCIONES
ACIDAS
SOLUCIONES
ALCALINAS
8 9 10 11 12 13 14
NEUTRAS

80. 80
Planchas Litográficas y Solución de
Fuente
Escala del pH
 pH
 COMPONENTES DEL AGUA
 H2O
 IONES (H+)
(OH-)
 (H+) = ACIDEZ
 (OH-) = ALCALINA
 Concentración de iones de hidrogeno
1 A 1 g/lts
100.000.000.000.000
1/10-14 = pH 14

81. 81
Planchas Litográficas y Solución de
Fuente

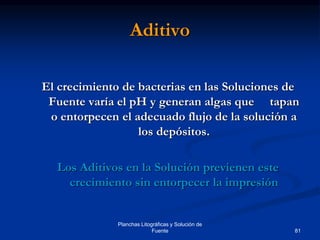

Aditivo
El crecimiento de bacterias en las Soluciones de
Fuente varía el pH y generan algas que tapan
o entorpecen el adecuado flujo de la solución a
los depósitos.
Los Aditivos en la Solución previenen este
crecimiento sin entorpecer la impresión

82. 82
Planchas Litográficas y Solución de
Fuente
Componentes del Aditivo
 TENSOACTIVOS
 Reducen el espesor de la película de agua
 Mínima cantidad de agua requerida
 Distribución homogénea
 Distribución rápida evitando emulsionamiento
 DESENSIBILIZANTES
 Mantienen características hidrófilas
 Evitan Engrasamientos o Adherencia de Tinta
 Acción Acida

83. 83
Planchas Litográficas y Solución de
Fuente
Componentes del Aditivo
 VISCOSANTE
 Facilidad de transporte del Aditivo
 BUFFER o AMORTIGUADORES
 Mantiene el pH y evita su variación por causa de la
acidez del Papel, y de los Limpiadores utilizados
entre otros.

84. 84
Planchas Litográficas y Solución de
Fuente

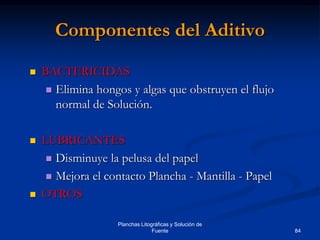

Componentes del Aditivo
 BACTERICIDAS
 Elimina hongos y algas que obstruyen el flujo
normal de Solución.
 LUBRICANTES
 Disminuye la pelusa del papel
 Mejora el contacto Plancha - Mantilla - Papel
 OTROS

85. 85
Planchas Litográficas y Solución de
Fuente

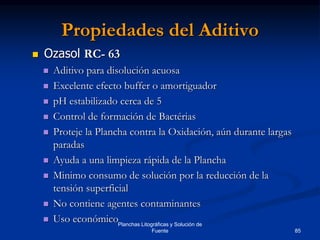

Propiedades del Aditivo
 Ozasol RC- 63
 Aditivo para disolución acuosa
 Excelente efecto buffer o amortiguador
 pH estabilizado cerca de 5
 Control de formación de Bactérias
 Proteje la Plancha contra la Oxidación, aún durante largas
paradas
 Ayuda a una limpieza rápida de la Plancha
 Minimo consumo de solución por la reducción de la
tensión superficial
 No contiene agentes contaminantes
 Uso económico

86. 86
Planchas Litográficas y Solución de
Fuente
Preparación del Aditivo
 Ozasol RC- 63
 Diluir el aditivo en porcentajes de 2-4% en
volumen. ( según tabla )
 NO requiere adición de agentes externos como
goma arábiga o alcoholes
 Ph de trabajo: 4.5 - 5.5

87. 87
Planchas Litográficas y Solución de
Fuente
Propiedades del Aditivo
 Ozasol RC- 661
 Util en aguas duras o blandas
 No contiene contaminantes
 Inolora
 Excelentes propiedades hidrófilas
 Mantiene el pH constante
 Apta para sistemas de alcohol por cepillo o spray
 Especialmente formulado como aditivo UNIVERSAL
para máquinas planas o rotativas
 Previene la acumulación de Papel y Tinta en la Mantilla
 Limpieza rápida de plancha.

88. 88
Planchas Litográficas y Solución de
Fuente
Preparación del Aditivo
 Ozasol RC- 661
 Diluir el aditivo en porcentajes de 2-4% en
volumen. ( según tabla )
 NO requiere adición de agentes externos como
goma arábiga o alcoholes
 Ph de trabajo: 4.5 - 5.5

89. 89
Planchas Litográficas y Solución de
Fuente
Observaciones de los Aditivos
 Un exceso de aditivo en la solución puede crear problemas
de secado en la Tinta.
 Valores menores de 4.5 pH interfiere en el secado de la
Tinta y crea problemas de preoxidación en la Plancha.
 No exceda los porcentajes de aditivos aconsejados por el
fabricante de la solución de fuente
 La adición de alcohol isopropílico no debe exceder del
15% en volumen.

90. 90
Planchas Litográficas y Solución de
Fuente

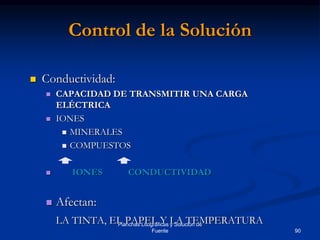

Control de la Solución
 Conductividad:
 CAPACIDAD DE TRANSMITIR UNA CARGA
ELÉCTRICA
 IONES
 MINERALES
 COMPUESTOS
 IONES CONDUCTIVIDAD
 Afectan:
LA TINTA, EL PAPEL Y LA TEMPERATURA

91. 91
Planchas Litográficas y Solución de
Fuente
Control de la Solución
Conductividad
 RESISTENCIA ELÉCTRICA ------ OHM
 CONDUCTIVIDAD ------------------- MHO
 VARIACIÓN EN EL PROCESO
 CHEQUEO CONSTANTE
 CONDUCTIVIDAD ÓPTIMA
 LECTURAS CONTINUAS
 CAMBIO TOTAL

92. Control de la Solución
Conductividad
 VALOR RECOMENDADO
 DUREZA DEL AGUA
 TIPO DE SOLUCIÓN

93. 93
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
Problemas
 VARIACIÓN DEL COLOR
 CAMBIO EN NIVEL DE LA SOLUCIÓN
 PÉRDIDA DE ALTAS LUCES
 MUCHO ÁCIDO EN LA SOLUCIÓN
 ESPUMA EN LA SOLUCIÓN
 FALTA ALCOHOL
 FALTA ANTIESPUMANTE

94. 94
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
Problemas
 CEGADO
 MUCHA GOMA EN LA SOLUCIÓN
 MUCHO ÁCIDO EN LA SOLUCIÓN
 MARCAS DE LAVADO
 EXCESO DE SOLUCIÓN NO ABSORBIDA POR LA
TINTA
 FALTA DE ADITIVO

95. 95
Planchas Litográficas y Solución de
Fuente
Solución de Fuente
Problemas
 SOLIDOS PECOSOS
 EXCESO DE SOLUCIÓN ABSORBIDA POR LA TINTA
 FALTA DE ADITIVO
 TINTA SANGRA
 EXCESO DE ALCOHOL
 TINTA NO SECA
 FALTA DE ALCOHOL

96. 96
Planchas Litográficas y Solución de
Fuente
Portafolio Básico
Línea OPS
 P5S Plancha positiva de una cara (13,20,23,30,40)
 N61 Plancha negativa de una cara (13,20,23,30,40)
 N66 Plancha negativa de dos caras (15,30)
 SF2 Plancha negativa de dos caras (13,30)
 LLP Plancha de poliéster LASERLINK
 EP26x20 Revelador para planchas positivas

97. 97
Planchas Litográficas y Solución de
Fuente
Portafolio Básico
Línea OPS
 EN232x4 Revelador para planchas
negativas
 RC 79x4 Goma para después de revelado
 RC 71x4 Goma para uso en prensa y archivo
 RC 95x1 Limpiador para planchas
 RC 63x4 y x 20 Aditivo para solución de
fuente
 RC 661 x 4 y x 20 Aditivo para solución de
fuente

98. 98
Planchas Litográficas y Solución de
Fuente

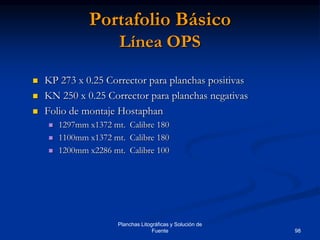

 KP 273 x 0.25 Corrector para planchas positivas
 KN 250 x 0.25 Corrector para planchas negativas
 Folio de montaje Hostaphan
 1297mm x1372 mt. Calibre 180
 1100mm x1372 mt. Calibre 180
 1200mm x2286 mt. Calibre 100
Portafolio Básico
Línea OPS

99. Portafolio CTP
Línea OPS

100. 100
Planchas Litográficas y Solución de
Fuente
Comparativo N66/SF2
Ref Procedencia Tipo Graneado Calibres Revelador Exposición Respaldo Aplicación
N66 Alemania Negativa
dos caras
Electroquí
mico
0.15
0.30
EN232 Ugra 4 SGC
Excelente
Prensas de
hojas y
duplicadoras.
Tiraje medio-
alto
SF2 USA Negativa
dos caras
Mecánico
Húmedo
013
0.30
EN232 Ugra 2-3 SGC
Excelente
Prensas de
hojas y
duplicadoras.
Tiraje bajo-
medio

101. 101
Planchas Litográficas y Solución de
Fuente
