2. Pre-presa Digital
Con la introducción de los escáneres y los computadores a la
producción gráfica y la posibilidad de convertir imágenes y textos
en información electrónica digital se han generado una gran
cantidad de posibilidades para el tratamiento de la imagen en el
mismo proceso de diseño. Los computadores y los programas
para manipulación de imágenes en pantalla facilitan en gran
medida la preparación de originales de alta calidad para la
impresión.

3. Convertir cualquier señal de entrada continua
(analógica), como una imagen o una señal de sonido,
en una serie de valores numéricos. Por ejemplo, la
imagen que se manda mediante un fax se digitaliza
línea a línea (mediante el escáner que lleva
incorporado). Cada línea se convierte en una
combinación de ceros y unos que se transmiten por la
línea telefónica. Para esta conversión suelen utilizarse
convertidores analógicos digitales.

4. Cámaras fotográficas
Digitales
Escáner de mesa Escáner de tambor

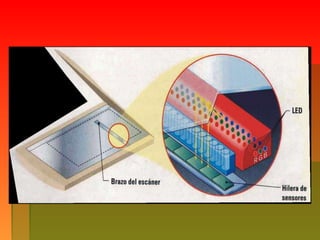

5. CCD: (Charge-Coupled Device), dispositivo de carga acoplada.
CIS: (Contac Image Sensor), Sensor de Imagen de contacto.

8. Hoy se puede contar con
el computador, como
herramienta que facilita el
ensayo, la creación y la
corrección de imágenes
directamente en pantalla.
Dando por descontado el ahorro de materiales o de mano de obra, la
mayor importancia está en la simplificación del proceso radica en la
economía de tiempo, que también se llama Productividad.
Se integran así, textos e imágenes en un
mismo proceso de diseño, con la ventaja
adicional de poder corregir sobre la marcha,
es decir, sin el riesgo de volver a empezar
con una nueva obra en blanco para cambiar
la cabeza al muñeco o modificar el titular o
redistribuir los textos.

9. Autoedición Electrónica
Los sistemas de Preprensa Electrónica son integraciones
de dispositivos electrónicos (periféricos) asistidos por
computador y programas de aplicación gráfica que
permiten realizar todas las labores de montaje y
diagramación, respondiendo la necesidad de automatizar el
proceso de montaje en la preparación de imagen y texto.
PC
Escáner
Filmadora

10. PDF: (Portable Document Format), formato de documento portátil,
compresión del tamaño de el archivo.
RIP : (Raster Image Processor) Procesador de imágenes retículadas.
CTF: (Computer to Film) Computador a la Película.
CTP: (Computer to Plate).
EPS: Encapsulado PostScript.
Impresoras DI: (Direct Imaging).
DPI: (Dots Per Inch) Puntos por pulgada, o resolución de impresión.
Medida del número de puntos impresos sobre un sustrato por pulgada
lineal.
PPI: (Pixels Per Inch) Píxeles por pulgada o resolución de imagen. Medida
del número de unidades de la imagen (píxeles) agrupados por un escáner

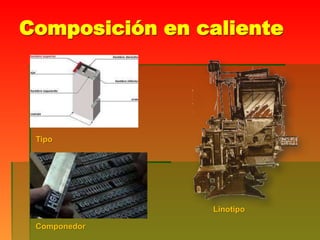

11. Composición en caliente
Tipo
Componedor
Linotipo

12. Esto es el término con que se denomina
los dispositivos que se usaron inicialmente
en la fotocomposición para la impresión
de películas de las pruebas de texto
(typesetters era su denominación inglesa).
Con ella se comienza hablar de
fotocomposición en lugar de composición
con metal, propia de las linotipias y
monotipias (composición en caliente por
plomo).

13. Actualmente se emplean filmadoras láser que se
introdujeron a comienzos de los 80, cuyo principal
innovación, además del uso del láser, en la forma
exponerle información de la página completa con
micro Barridos horizontales, y no carácter a carácter,
tratando de igual modo textos e imágenes conocidos
como modo raster.

14. Archivo listo
CTF
Película
Plancha
Prensa
Arreglo
Impresión
Secado
Colectado
CTP
Prensa
Arreglo
Impresión
Secado
Colectado
Impresión
Secado
Colectado
DIGITALDI
Terminado
en línea
Terminado
Comparativo
flujo de
producción

15. Para ser viable la salida por el
dispositivo de filmación (filmadoras)
mediante el modo raster, se requiere
un medio informático que haga la
transformación de las instrucciones
digitales del computador en un mapa
de bits que sea fácilmente interpretado
por el dispositivo de filmación. Este
lugar informático (hardware) se
denomina procesador imágenes de
reticuladas o RIP, y el vehículo lógico
(sotfware) que haga realidad el
procesamiento del información en el
RIP se denomina lenguaje descriptor
de páginas o PDL.

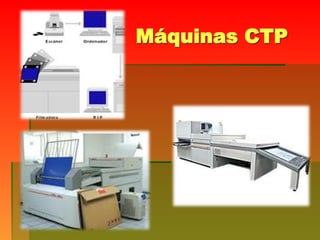

16. Máquinas CTP

17. Impresoras
digitales

18. Impresoras
digitales

21. Materiales Sensibles a la
Luz
Un largo número de sustancias y
materiales experimentan un cambio
cuando son expuestas a la luz.
 La luz es así capaz de causar ciertas reacciones
químicas
 Los resultados de tales reacciones pueden ser
muy diferentes, entre otras: Mezcla,
Descomposición, Oxidación, Endurecimiento y
Solubilidad.

22. Materiales Sensibles a la
Luz
 Una característica importante de los productos
sensibles a la luz, la cual determina su uso en
aplicaciones fotográficas, es su sensibilidad.
 Sensibilidad baja: Copiado de planchas
 Sensibilidad alta: Trabajos de copiado y
contacto
 Sensibilidad superior: FOTOGRAFIA

23. Composición de una
Película
La Capa de Emulsión
Recubrimiento Adhesivo
Base de Poliéster
Recubrimiento Adhesivo y
Capa Antiestática
Capa AntiHalo
Capa de Protección
La Capa de Protección

24. Composición de una
Película
La Capa de Emulsión
Recubrimiento Adhesivo
Base de Poliéster
Recubrimiento Adhesivo y
Capa Antiestática
Capa AntiHalo
Capa de Protección
La Capa de Protección

25. Capa de Protección:Es una delgada capa aplicada para
proteger la emulsión de algún daño durante el procesado, esto
también previene la formación de los anillos de Newton.
Es un efecto óptico producido por
interferencias de las longitudes de
onda, que aparecen en forma de
círculo o de anillos se manifiesta
cuando dos materiales fotográficos
no están en perfecto contacto

26. Emulsión: Capa de gelatina con cristales de AgX. Para disminuir
la hinchazón de la gelatina, ciertas sustancias son adicionadas, esto
también mejora la estabilidad dimensional.

27. Recubrimiento Adhesivo: Son capas muy delgadas cuyo
proposito es también unir firmemente la emulsion o reforzar la
capa de soporte.

28. Soporte: Para materiales gráficos consiste principalmente de
polyester (polietileno) o papel. Para ciertas aplicaciones triacetato
de celulosa o vidrio son usados.

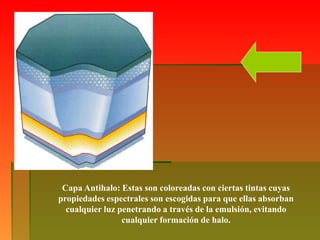

29. Capa Antihalo: Estas son coloreadas con ciertas tintas cuyas
propiedades espectrales son escogidas para que ellas absorban
cualquier luz penetrando a través de la emulsión, evitando
cualquier formación de halo.

30. Es una delgada capa aplicada para proteger la base de los rayones

31. Materiales Sensibles a la
Luz
Sensibilidad superior: Haluros de
Plata: AgX
 Ag: Plata
 X ( halogen ): Cl: Cloro
Br: Bromo
I: Yodo

32. Materiales Sensibles a la
Luz
Los tres Haluros de Plata usados en la
fotografía son:
 AgBr: Bromuro de Plata
LA MAS ALTA SENSIBILIDAD
 Agcl: Cloruro de Plata
Alta Sensibilidad
 AgI: Yoduro de Plata
Baja Sensibilidad

33. Efectos de la Exposición
y el Revelado
Antes de Exponer Exposición Después de
Revelado
Emulsión
Base
Capa Anti
halo

34. Proceso Fotoquímico
La formación de una imagen visible en
sistemas fotográficos basados sobre la
sensibilidad de haluros de plata, es
como sigue:
- Exposición:
Exposición con luz trae un cambio sobre la
estructura en los haluros de plata. Esto no es
visible a simple vista y el resultado de la
exposición ( la imagen ) es también invisible, pero
es presentada en una forma latente.

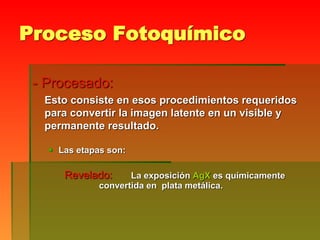

35. Proceso Fotoquímico
- Procesado:
Esto consiste en esos procedimientos requeridos
para convertir la imagen latente en un visible y
permanente resultado.
 Las etapas son:
Revelado: La exposición AgX es químicamente
convertida en plata metálica.

36. Proceso Fotoquímico
Fijado: Los AgX que no han sido expuestos
podrian ser removidos de la emulsión
fotográfica.
Como AgX no son solubles al agua esto podría
ser convertido en un componente que es agua
soluble. Esto se esparse fuera de la emulsion.
Lavado: Los remanentes de los químicos
quietos presentes en la emulsion son entonces
lavados. Esto es necesario para lograr unos
estables resultados.

37. Proceso Fotoquímico
Secado: Los tres pasos anteriores
son pasos humedos. El material
fotográfico es luego secado en este paso.

38. Revelador
Un Revelador es una solución de agua con un sin
número de productos químicos. Cada uno de
estos tiene una funcion específica.
El número de productos y su concentración pueden
variar ampliamente de acuerdo con el tipo de
revelador usado, sin embargo cada revelador
contendrá los siguientes componentes básicos:

39. Pasos en el proceso fotográfico
Revelado:
 Básicamente la reacción del revelado es la
reducción de haluros de Plata ( Ag X ) a
Plata Metálica ( Ag ).
AgX es, químicamente hablando, un
componente entre un elemento químico
Plata (Ag) y un elemento de un grupo
Halogeno ( Br, Cl, I ).

40. Proceso de REVELADO
PARÁMETROS
 Temperatura del Revelador y Fijador
 Tiempo de Revelado
 Regeneración Revelador y Fijador
 Temperatura de Secado

41. Revelador
Un Revelador es una solución de agua con
un sin número de productos químicos.
Cada uno de estos tiene una funcion
específica.
El número de productos y su concentración
pueden variar ampliamente de acuerdo con
el tipo de revelador usado, sin embargo
cada revelador contendrá los siguientes
componentes básicos:

42. Revelador
Sin embargo cada Revelador
contendrá los siguientes
componentes básicos:
 Agente Revelador
 Alkali
 Preservativos
 Antifog

43. Revelador
 Otros Aditivos:
 Suavizadores:
 Solventes:
 Agentes limpiadores:
 Antifoggants Organicos: Usados en los
REVELADORES DE ACCESO RAPIDO

44. ¿Por qué regenerar el REVELADOR?
 AGOTAMIENTO
 Agentes reveladores son consumidos
(Haluros de Plata - Plata Metálica)
 Bromuros liberados disminuyen la actividad
del revelador
 Reacción produce ácido que disminuye la
alcalinidad de la solución
 OXIDACIÓN (Anti oxidante)
 EVAPORACIÓN
 TRANSPORTE HACIA EL FIJADOR

45. Temperatura y Velocidad
 Permita calentar los químicos mínimo durante 30
minutos.
 Periódicamente mida la temperatura con
termómetro y la velocidad con cronómetro
(Problemas de densidad y velo de base).
 Desviaciones de Temperatura y velocidad afectarán
a cada material, según su latitud de revelado.
 TODA LA LATITUD DE REVELADO SACRIFICADA
POR DESVIACIONES DE T. y V. NO ESTARÁ
DISPONIBLE PARA MANEJAR CAMBIOS EN LA
ACTIVIDAD DE LOS QUÍMICOS.

46. Regeneración del Revelador
 PROBLEMAS
La composición del Revelador es
cambiado por:
 La Película Revelada
 Oxidación por el oxigeno atmosférico.
El volumen del revelador decrece
debido a:
 Evaporación
 El Químico llevado en la película

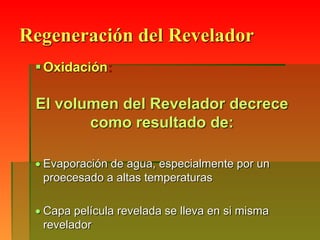

47. Regeneración del Revelador
 Regeneradores:
 El mismo Revelador
 Especial solución de Regeneración
La composición de los cambios del
revelador son el resultado de dos
efectos:

48. Regeneración del Revelador
 Revelado:
Siempre que un película es revelada la capacidad del
baño del revelador es reducido porque:
 Se disminuye la capacidad de la alcalinidad
 El agente revelador es usado muy alto
 El bromuro es liberado y esto lleva a bajo el proceso
de revelado

49. Regeneración del Revelador
Oxidación:
El volumen del Revelador decrece
como resultado de:
 Evaporación de agua, especialmente por un
proecesado a altas temperaturas
 Capa película revelada se lleva en si misma
revelador

50. Regeneración del Revelador
Regenerar significa adicionar una
solución al el revelador para:
Mantener las características del
revelado y así
la calidad de los resultados.
Mantener el volumen.

51. ¿Por qué regenerar el FIJADOR?
 AGOTAMIENTO
 El agente fijador, thiosulfato se consume (Película
lechosa y disminuye su tiempo de archivo)
 Contaminación con revelador por transporte de la
película. El agente fijador es ácido
 OXIDACIÓN
 (Creación de sulfatos que se cristalizan y
precipitan)
 2% de sulfatos: Taponamiento filtro procesadora,
depósitos de sulfatos cristalizados en la película
 EVAPORACIÓN
 TRANSPORTE DE LA PELÍCULA
 20 - 200 ml/m2

52. Fijado
-Endurecedores:
Evita que la emulsión absorba agua y se hinche
haciendola menos vulnerable y secando
Regeneración
El fijador es también el regenerador en un proceso
mecánico, por esto la solucion fijadora es
usualmente usada en una alta concentración.

53. Lavado
Después del revelado y del tratamiento en la
solución fijadora,
las emulsiones endurecidas contendran sales y soluciones
de plata no removidas.
Si esto no es removido del material
fotográfico estas se hablandarán y se oxidarán en el
transcurso del tiempo.

54. Secado
El agua en/y sobre las capas de gelatina es removida por
evaporación.
Excesivas temperaturas y la humedad relativa del ambiente
podrán influir en la estabilidad dimensional de la película

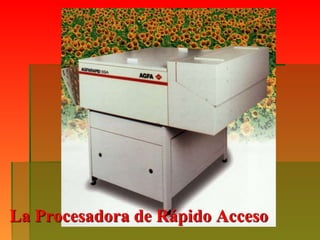

55. La Procesadora de Rápido Acceso

56. La Procesadora de Rápido Acceso

57. Parámetros de la procesadora
Revelador Fijador Agua Secador
Temp: 35°C 30°C 45°C
Velocidad: 25 Seg. 25 Seg. (Máx.60°C)

58. Planchas Litográficas
