Este documento describe las técnicas de ponchado de cable UTP, incluyendo los tipos de cables directos y cruzados. Existen dos normas básicas de ponchado, T568A y T568B. Los cables directos se usan para conectar equipos activos como switches, mientras que los cables cruzados conectan dos PCs directamente cruzando las terminales de transmisión y recepción en los extremos. Es importante para los técnicos en redes identificar cuándo usar cada tipo de cable.

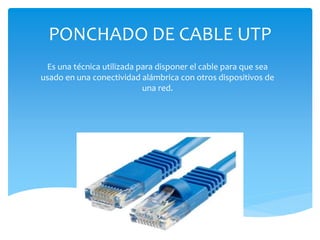

1. PONCHADO DE CABLE UTP
Es una técnica utilizada para disponer el cable para que sea
usado en una conectividad alámbrica con otros dispositivos de
una red.

2.  Existen dos nomas básicas de ponchado:
NORMAS DE PONCHADO

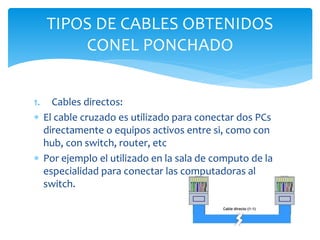

3. 1. Cables directos:
 El cable cruzado es utilizado para conectar dos PCs
directamente o equipos activos entre si, como con
hub, con switch, router, etc
 Por ejemplo el utilizado en la sala de computo de la
especialidad para conectar las computadoras al
switch.
TIPOS DE CABLES OBTENIDOS
CONEL PONCHADO

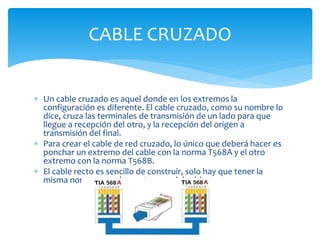

4.  Un cable cruzado es aquel donde en los extremos la
configuración es diferente. El cable cruzado, como su nombre lo
dice, cruza las terminales de transmisión de un lado para que
llegue a recepción del otro, y la recepción del origen a
transmisión del final.
 Para crear el cable de red cruzado, lo único que deberá hacer es
ponchar un extremo del cable con la norma T568A y el otro
extremo con la norma T568B.
 El cable recto es sencillo de construir, solo hay que tener la
misma norma en ambos extremos del cable.
CABLE CRUZADO

5.  El siguiente grafico muestra las diferencias:
DIFERENCIAS EN LA UTILIZACION DE
CABLES DIRECTOS Y CRUAZADOS

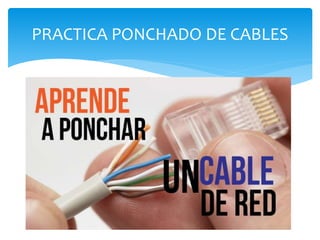

6.  Ponchado UTP
PRACTICA PONCHADO DE CABLES

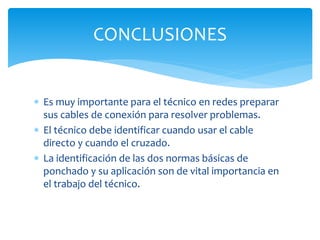

7.  Es muy importante para el técnico en redes preparar
sus cables de conexión para resolver problemas.
 El técnico debe identificar cuando usar el cable
directo y cuando el cruzado.
 La identificación de las dos normas básicas de
ponchado y su aplicación son de vital importancia en
el trabajo del técnico.
CONCLUSIONES

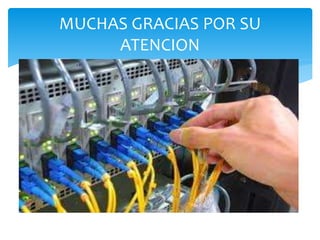

8. MUCHAS GRACIAS POR SU
ATENCION
