1. CAO
CONVOCATORIA A CONCURSO DE PONENCIAS
“EL ARQUITECTO PROTAGONISTA EN LA TRANSFORMACION DEL ESTADO BOLIVIANO”
COMISION 1: INSTITUCIONAL
TEMA: EL ARQUITECTO PROTAGONISTA EN EL PROCESO DE ORGANIZACIÓN DEL NUEVO
ORDEN TERRITORIAL
SUBTEMA: LA PARTICIPACION DEL ARQUITECTO EN LA ARTICULACION DEL NUEVO ESTADO
BOLIVIANO CON RELACION A LOS AVANCES CIENTIFICOS Y TECNOLÓGICOS.
Ponencia:
“La articulación con el estado boliviano del avance
científico y tecnológico de la vivienda bioclimática de
altura en el altiplano.
Por: Ms.C. Arq. Fortunato Condori Huanca
Oruro, Noviembre 2009

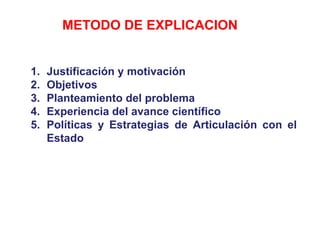

2. METODO DE EXPLICACION
1. Justificación y motivación
2. Objetivos
3. Planteamiento del problema
4. Experiencia del avance científico
5. Políticas y Estrategias de Articulación con el
Estado

3. 1. JUSTIFICACION Y MOTIVACIÓN
Conceptos del Plan Nacional de Desarrollo “
“Propuesta de cambio”
“vivir bien”
-Seguridad y la preservación
En términos pluriculturales del medio ambiente,
y multiétnicos, en la
construcción se refiere a -Revalorización territorial y
la recuperación de las socioeconómica,
prácticas sociales -Bajo una concepción
abandonadas, habitable, intercultural,
comunitaria, ecológica e
innovadora.

4. 1. OBJETIVO
Proponer una base metodológica con normativas y
reglamentaciones de la vivienda bioclimática para la intervención
en áreas rurales a partir del avance de investigación científico y
tecnológico de altura desarrollado por el Instituto de
Investigaciones – Ciencias del Hábitat,.

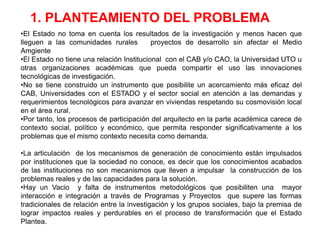

5. 1. PLANTEAMIENTO DEL PROBLEMA
•El Estado no toma en cuenta los resultados de la investigación y menos hacen que
lleguen a las comunidades rurales proyectos de desarrollo sin afectar el Medio
Amgiente
•El Estado no tiene una relación Institucional con el CAB y/o CAO, la Universidad UTO u
otras organizaciones académicas que pueda compartir el uso las innovaciones
tecnológicas de investigación.
•No se tiene construido un instrumento que posibilite un acercamiento más eficaz del
CAB, Universidades con el ESTADO y el sector social en atención a las demandas y
requerimientos tecnológicos para avanzar en viviendas respetando su cosmovisión local
en el área rural.
•Por tanto, los procesos de participación del arquitecto en la parte académica carece de
contexto social, político y económico, que permita responder significativamente a los
problemas que el mismo contexto necesita como demanda.
•La articulación de los mecanismos de generación de conocimiento están impulsados
por instituciones que la sociedad no conoce, es decir que los conocimientos acabados
de las instituciones no son mecanismos que lleven a impulsar la construcción de los
problemas reales y de las capacidades para la solución.
•Hay un Vacio y falta de instrumentos metodológicos que posibiliten una mayor
interacción e integración a través de Programas y Proyectos que supere las formas
tradicionales de relación entre la investigación y los grupos sociales, bajo la premisa de
lograr impactos reales y perdurables en el proceso de transformación que el Estado
Plantea.

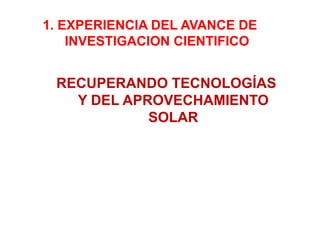

6. 1. EXPERIENCIA DEL AVANCE DE
INVESTIGACION CIENTIFICO
RECUPERANDO TECNOLOGÍAS
Y DEL APROVECHAMIENTO
SOLAR

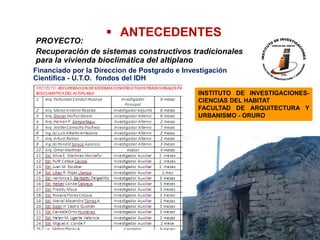

7.  ANTECEDENTES
PROYECTO:
Recuperación de sistemas constructivos tradicionales
para la vivienda bioclimática del altiplano
Financiado por la Direccion de Postgrado e Investigación
Científica - U.T.O. fondos del IDH
INSTITUTO DE INVESTIGACIONES-
CIENCIAS DEL HABITAT
FACULTAD DE ARQUITECTURA Y
URBANISMO - ORURO

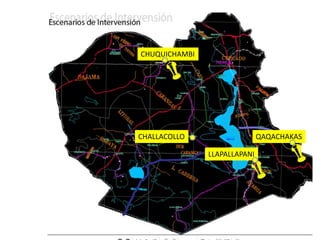

8. CHUQUICHAMBI
CHALLACOLLO QAQACHAKAS
LLAPALLAPANI

9.  ENFOQUE TEORICO LOCAL, DE
VIVIENDAS BIOCLIMATICAS EN
ZONAS ALTAS
“nuestras casas siempre han sido
calientitas, siempre lo hemos sabido
por muchos años” (Germán Choque,
Llapallapani).
utilizando materiales
“casas Medio locales y formas
calientes” Ambiente. constructivas
Champa o adobe

10. ¿LOS ADOBES O CHAMPAS TIENEN LA PROPIEDAD DE
MANTENER CALIENTES LAS VIVENDAS?
Es el aprovechamiento de la
eficiencia energética de
apropiación del los rayos
solares en los muros de día
y el aprovechamiento de la
conductividad en la noche.
Que es lo ideal para tener
calor constante. TEMPERATURA
AMBIENTAL
EXTERNA
La casa, vivienda tiene en
cuenta a su entorno climático,
“apropiación familiar”

11. Qaqachakas pertenece al
municipio de Challapata
de la provincia Eduardo
Avaroa del departamento
de Oruro, ubicada en la
parte oriental del
Departamento, cuyas
coordenadas geográficas
es 18º48.82´latitud (S) Y
66º24.910´ longitud (WO).

12. REALIZANDO UN
RITUAL EN LA
“APACHETA” PARA
QUE NOS DE SUERTE.

13. LLEGANDO A COCHINI
SE PUDO OBSERVAR
QUE TERMINABAN DE
CONSTRUIR CASAS CON
TECHO DE CALAMINA
CON EL PROGRAMA
“VIVIENDAS SOLIDARIAS
Y DIGNAS”

14. COMUNARIOS
ACEPTANDO UNA
MURUKUTA COMO
OBJETO DE ESTUDIO

15. VIVIENDA
SELECCIONADA , DATA
UNOS 120 AÑOS DE
ANTIGÜEDAD (SEGÚN
COMUNARIOS)

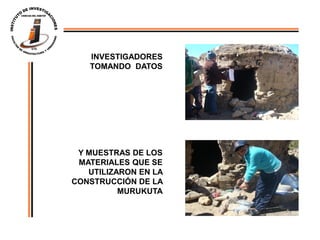

16. INVESTIGADORES
TOMANDO DATOS
Y MUESTRAS DE LOS
MATERIALES QUE SE
UTILIZARON EN LA
CONSTRUCCIÓN DE LA
MURUKUTA

19. toma de datos para análisis de ángulos de
radiación solar.

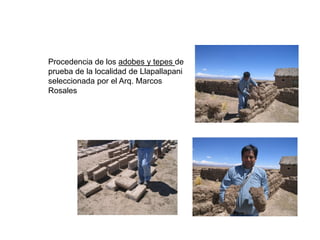

20. Procedencia de los adobes y tepes de
prueba de la localidad de Llapallapani
seleccionada por el Arq. Marcos
Rosales

21. METODO DE CÁLCULO DEL COEFICIENTE DE
CONDUCTIVIDAD TÉRMICA DEL ADOBE (“K”)
El trabajo fue encarado en el Equipo, material e instrumentos utilizados
laboratorio de pirometalurgia,
dependiente de la carrera de
Ingeniería Metalúrgica y de
Materiales de la Facultad
Nacional de Ingeniería,
Universidad Técnica de Oruro,
dicho laboratorio está a cargo de
Msc. Ing. Carlos Velasco H.,
mediante solicitud escrita al
Director de Carrera Dr. Ing.
Antonio Salas Casado.

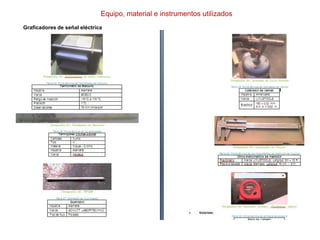

22. Equipo, material e instrumentos utilizados
Graficadores de señal eléctrica

23. FUNDAMENTOS DE CALCULO DEL
TEPE Y DEL ADOBE
Coeficiente de Es un factor de proporcionalidad que
conductividad térmica del relaciona el flujo de calor con la
adobe (“k”) diferencia de temperaturas y el área de
incidencia de las mismas.
El calor se puede transferir por
Mecanismos de convección, radiación o
conducción.
transferencia de calor

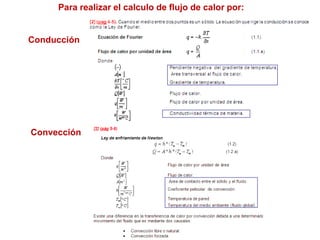

24. Para realizar el calculo de flujo de calor por:
Conducción
Convección

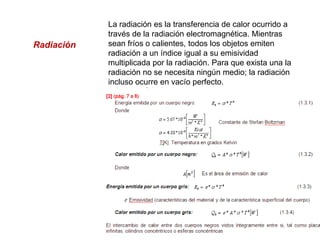

25. La radiación es la transferencia de calor ocurrido a
través de la radiación electromagnética. Mientras
Radiación sean fríos o calientes, todos los objetos emiten
radiación a un índice igual a su emisividad
multiplicada por la radiación. Para que exista una la
radiación no se necesita ningún medio; la radiación
incluso ocurre en vacío perfecto.

27. Estudios previos de la conductividad en el adobe considerando el
espesor del muro

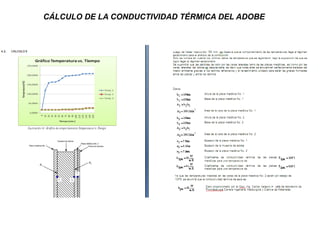

28. CÁLCULO DE LA CONDUCTIVIDAD TÉRMICA DEL ADOBE

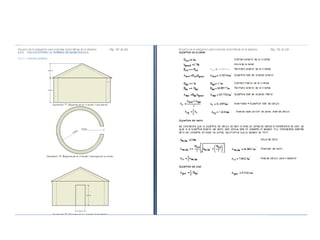

29. CÁLCULO SIMPLIFICADO DEL FLUJO DE CALOR A EN LAS VIVIENDAS

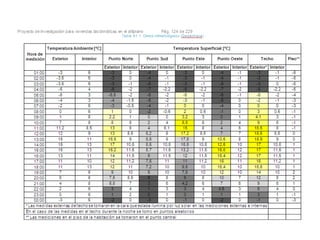

32. RESULTADOS E
INDICADORES DE DISEÑO
DE VIVIENDAS BIOCLIMATICAS
EN EL ALTIPLANO

33. CONSIDERACIONES GENERALES
Ciclo de vida Social Ciclo de Vida Material
Las familias no son eternas, Los componentes de infraestructura:
sino son circunstanciales.
Cada familia realiza su propia Se construye (nacen)
vivienda Se vive en ella (Se desarrollan)
Nacen ,se desarrollan y mueren Y desaparece (muere)
Metabolismo ambiental de la vivienda
Confortabilidad ligada al Medio
Ambiente

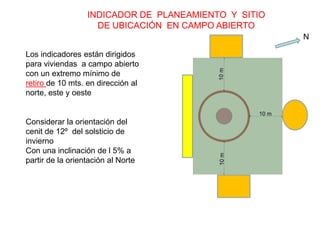

34. INDICADOR DE PLANEAMIENTO Y SITIO
DE UBICACIÓN EN CAMPO ABIERTO
N
Los indicadores están dirigidos
para viviendas a campo abierto
con un extremo mínimo de
retiro de 10 mts. en dirección al
norte, este y oeste
Considerar la orientación del
cenit de 12º del solsticio de
invierno
Con una inclinación de l 5% a
partir de la orientación al Norte

35. INDICADOR DE ORGANIZACIÓN DEL AMBIENTE
Considerar como umbral de
calor a 1/3 de la parte baja
desde el piso hasta el límite del
techo.
Caliente = 37 º C
Tibio = 20 º C
Tibio –frio = 10 º C
Frio = 0º C
Umbral del Calor
Disponer la organización espacial considerando el ¼ de la pared para el
equipamiento en caso de ambientes mayores a 6 mt. de diámetro.

36. PARAMETROS DEL DISEÑO CON EL
APROVECHAMIENTO DE LA ENERGIA
N

37. La disposición del grosor de los
muros oblicuos o circulares según
orientación son:
Ganancia de calor
Al Norte:
Caliente = 15º a 20 º C
Este:
Tibio = 8º a 11 º C
Oeste:
Tibio –frio = 9º a 12 º C
Sud
Frio = -6º a 5 º C

38. • Condiciones ambientales
no dependen de las
temperaturas en las
paredes sino por el
contrario las temperaturas
superficiales de las paredes
dependen del medio
ambiente circundante.
• El muro trombé se debe
ubicar en dirección al norte
• Y en parte baja a ¾ como
tope a partir del piso

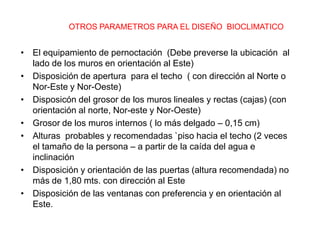

39. OTROS PARAMETROS PARA EL DISEÑO BIOCLIMATICO
• El equipamiento de pernoctación (Debe preverse la ubicación al
lado de los muros en orientación al Este)
• Disposición de apertura para el techo ( con dirección al Norte o
Nor-Este y Nor-Oeste)
• Disposicón del grosor de los muros lineales y rectas (cajas) (con
orientación al norte, Nor-este y Nor-Oeste)
• Grosor de los muros internos ( lo más delgado – 0,15 cm)
• Alturas probables y recomendadas `piso hacia el techo (2 veces
el tamaño de la persona – a partir de la caída del agua e
inclinación
• Disposición y orientación de las puertas (altura recomendada) no
más de 1,80 mts. con dirección al Este
• Disposición de las ventanas con preferencia y en orientación al
Este.

40. 5. POLITICAS Y ESTRATEGIAS DE
ARTICULACION CON EL ESTADO
• Organizar las Unidades de Vinculación Profesional (UVP) que se
constituirán en el puente y en el tránsito
• Construir Conceptos y Metodologías de Vinculación del avance
de la ciencia para con el Estado y el Plan de Desarrollo Nacional
desde 3 opticas:
La practica tradicional
La práctica alternativa
La práctica de redes

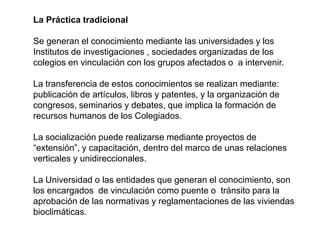

41. La Práctica tradicional
Se generan el conocimiento mediante las universidades y los
Institutos de investigaciones , sociedades organizadas de los
colegios en vinculación con los grupos afectados o a intervenir.
La transferencia de estos conocimientos se realizan mediante:
publicación de artículos, libros y patentes, y la organización de
congresos, seminarios y debates, que implica la formación de
recursos humanos de los Colegiados.
La socialización puede realizarse mediante proyectos de
“extensión”, y capacitación, dentro del marco de unas relaciones
verticales y unidireccionales.
La Universidad o las entidades que generan el conocimiento, son
los encargados de vinculación como puente o tránsito para la
aprobación de las normativas y reglamentaciones de las viviendas
bioclimáticas.

42. La práctica alternativa
Las generación de proyectos alternativos de investigación científica,
se integra en función a la demanda social y de la experiencia
participativa , la oferta de conocimientos es horizontal y
multidireccional
Los arquitectos se conviertan en los nuevos agentes de cambio en
las comunidades o lugares de intervención donde se puedan
replicar, mejorar o cambiar las normativas de las viviendas
bioclimaticas.
Los resultados de los aportes teóricos, conceptuales y analíticos,
deben transmitirse por canales del CAB y Colegios
departamentales, obligatoriamente.

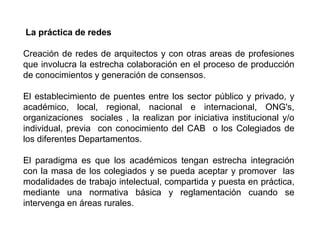

43. La práctica de redes
Creación de redes de arquitectos y con otras areas de profesiones
que involucra la estrecha colaboración en el proceso de producción
de conocimientos y generación de consensos.
El establecimiento de puentes entre los sector público y privado, y
académico, local, regional, nacional e internacional, ONG's,
organizaciones sociales , la realizan por iniciativa institucional y/o
individual, previa con conocimiento del CAB o los Colegiados de
los diferentes Departamentos.
El paradigma es que los académicos tengan estrecha integración
con la masa de los colegiados y se pueda aceptar y promover las
modalidades de trabajo intelectual, compartida y puesta en práctica,
mediante una normativa básica y reglamentación cuando se
intervenga en áreas rurales.

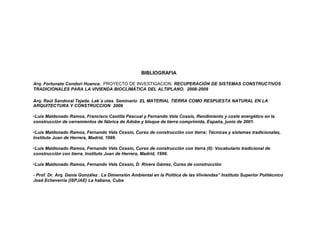

44. BIBLIOGRAFIA
Arq. Fortunato Condori Huanca. PROYECTO DE INVESTIGACION. RECUPERACIÓN DE SISTEMAS CONSTRUCTIVOS
TRADICIONALES PARA LA VIVIENDA BIOCLIMÁTICA DEL ALTIPLANO. 2008-2009
Arq. Raúl Sandoval Tejada. Lak´a utas. Seminario EL MATERIAL TIERRA COMO RESPUESTA NATURAL EN LA
ARQUITECTURA Y CONSTRUCCION 2009
•Luis Maldonado Ramos, Francisco Castilla Pascual y Fernando Vela Cossío, Rendimiento y coste energético en la
construcción de cerramientos de fábrica de Adobe y bloque de tierra comprimida, España, junio de 2001.
•Luis Maldonado Ramos, Fernando Vela Cossío, Curso de construcción con tierra; Técnicas y sistemas tradicionales,
Instituto Juan de Herrera, Madrid, 1999.
•Luis Maldonado Ramos, Fernando Vela Cossío, Curso de construcción con tierra (ll): Vocabulario tradicional de
construcción con tierra, Instituto Juan de Herrera, Madrid, 1999.
•Luis Maldonado Ramos, Fernando Vela Cossío, D. Rivera Gámez, Curso de construcción
- Prof. Dr. Arq. Dania González . La Dimensión Ambiental en la Política de las Viiviendas” Instituto Superior Politécnico
José Echeverría (ISPJAE) La habana, Cuba

45. Gracias.
