1. COLEGIO
PROFESOR
ALUMNO
ESPECIALIDAD Y SECCION
Lic. Luis Fernando Corrales .c
Vocacional Monseñor Sanabria
Antony Garita. S
Electrotecnia 5-7

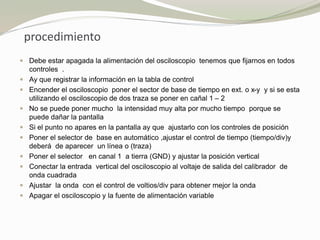

2. procedimiento
 Debe estar apagada la alimentación del osciloscopio tenemos que fijarnos en todos
controles .
 Ay que registrar la información en la tabla de control
 Encender el osciloscopio poner el sector de base de tiempo en ext. o x-y y si se esta
utilizando el osciloscopio de dos traza se poner en cañal 1 – 2
 No se puede poner mucho la intensidad muy alta por mucho tiempo porque se
puede dañar la pantalla
 Si el punto no apares en la pantalla ay que ajustarlo con los controles de posición
 Poner el selector de base en automático ,ajustar el control de tiempo (tiempo/div)y
deberá de aparecer un línea o (traza)
 Poner el selector en canal 1 a tierra (GND) y ajustar la posición vertical
 Conectar la entrada vertical del osciloscopio al voltaje de salida del calibrador de
onda cuadrada
 Ajustar la onda con el control de voltios/div para obtener mejor la onda
 Apagar el osciloscopio y la fuente de alimentación variable

3. Tabla1
.característic
as ,funciones
y controles
del
osciloscopio
Pag.1

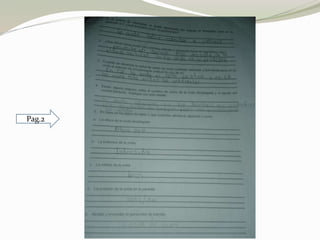

4. Pag.2

5. Crónicas

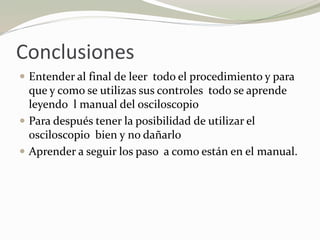

6. Conclusiones
 Entender al final de leer todo el procedimiento y para
que y como se utilizas sus controles todo se aprende
leyendo l manual del osciloscopio
 Para después tener la posibilidad de utilizar el
osciloscopio bien y no dañarlo
 Aprender a seguir los paso a como están en el manual.
