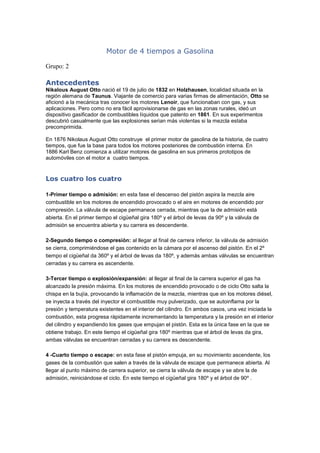

1. Motor de 4 tiempos a Gasolina
Grupo: 2
Antecedentes
Nikalous August Otto nació el 19 de julio de 1832 en Holzhausen, localidad situada en la
región alemana de Taunus. Viajante de comercio para varias firmas de alimentación, Otto se
aficionó a la mecánica tras conocer los motores Lenoir, que funcionaban con gas, y sus
aplicaciones. Pero como no era fácil aprovisionarse de gas en las zonas rurales, ideó un
dispositivo gasificador de combustibles líquidos que patento en 1861. En sus experimentos
descubrió casualmente que las explosiones serian más violentas si la mezcla estaba
precomprimida.
En 1876 Nikolaus August Otto construye el primer motor de gasolina de la historia, de cuatro
tiempos, que fue la base para todos los motores posteriores de combustión interna. En
1886 Karl Benz comienza a utilizar motores de gasolina en sus primeros prototipos de
automóviles con el motor a cuatro tiempos.
Los cuatro los cuatro
1-Primer tiempo o admisión: en esta fase el descenso del pistón aspira la mezcla aire
combustible en los motores de encendido provocado o el aire en motores de encendido por
compresión. La válvula de escape permanece cerrada, mientras que la de admisión está
abierta. En el primer tiempo el cigüeñal gira 180º y el árbol de levas da 90º y la válvula de
admisión se encuentra abierta y su carrera es descendente.
2-Segundo tiempo o compresión: al llegar al final de carrera inferior, la válvula de admisión
se cierra, comprimiéndose el gas contenido en la cámara por el ascenso del pistón. En el 2º
tiempo el cigüeñal da 360º y el árbol de levas da 180º, y además ambas válvulas se encuentran
cerradas y su carrera es ascendente.
3-Tercer tiempo o explosión/expansión: al llegar al final de la carrera superior el gas ha
alcanzado la presión máxima. En los motores de encendido provocado o de ciclo Otto salta la
chispa en la bujía, provocando la inflamación de la mezcla, mientras que en los motores diésel,
se inyecta a través del inyector el combustible muy pulverizado, que se autoinflama por la
presión y temperatura existentes en el interior del cilindro. En ambos casos, una vez iniciada la
combustión, esta progresa rápidamente incrementando la temperatura y la presión en el interior
del cilindro y expandiendo los gases que empujan el pistón. Esta es la única fase en la que se
obtiene trabajo. En este tiempo el cigüeñal gira 180º mientras que el árbol de levas da gira,
ambas válvulas se encuentran cerradas y su carrera es descendente.
4 -Cuarto tiempo o escape: en esta fase el pistón empuja, en su movimiento ascendente, los
gases de la combustión que salen a través de la válvula de escape que permanece abierta. Al
llegar al punto máximo de carrera superior, se cierra la válvula de escape y se abre la de
admisión, reiniciándose el ciclo. En este tiempo el cigüeñal gira 180º y el árbol de 90º .

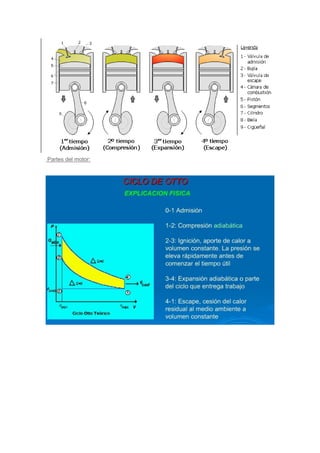

2. Partes del motor:

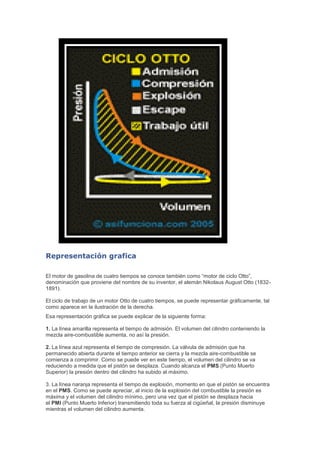

3. Representación grafica
El motor de gasolina de cuatro tiempos se conoce también como “motor de ciclo Otto”,
denominación que proviene del nombre de su inventor, el alemán Nikolaus August Otto (1832-
1891).
El ciclo de trabajo de un motor Otto de cuatro tiempos, se puede representar gráficamente, tal
como aparece en la ilustración de la derecha.
Esa representación gráfica se puede explicar de la siguiente forma:
1. La línea amarilla representa el tiempo de admisión. El volumen del cilindro conteniendo la
mezcla aire-combustible aumenta, no así la presión.
2. La línea azul representa el tiempo de compresión. La válvula de admisión que ha
permanecido abierta durante el tiempo anterior se cierra y la mezcla aire-combustible se
comienza a comprimir. Como se puede ver en este tiempo, el volumen del cilindro se va
reduciendo a medida que el pistón se desplaza. Cuando alcanza el PMS (Punto Muerto
Superior) la presión dentro del cilindro ha subido al máximo.
3. La línea naranja representa el tiempo de explosión, momento en que el pistón se encuentra
en el PMS. Como se puede apreciar, al inicio de la explosión del combustible la presión es
máxima y el volumen del cilindro mínimo, pero una vez que el pistón se desplaza hacia
el PMI (Punto Muerto Inferior) transmitiendo toda su fuerza al cigüeñal, la presión disminuye
mientras el volumen del cilindro aumenta.

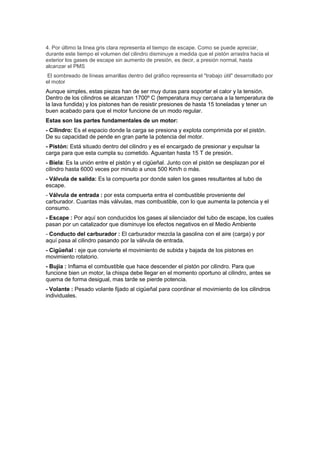

4. 4. Por último la línea gris clara representa el tiempo de escape. Como se puede apreciar,
durante este tiempo el volumen del cilindro disminuye a medida que el pistón arrastra hacia el
exterior los gases de escape sin aumento de presión, es decir, a presión normal, hasta
alcanzar el PMS
El sombreado de líneas amarillas dentro del gráfico representa el "trabajo útil" desarrollado por
el motor
Aunque simples, estas piezas han de ser muy duras para soportar el calor y la tensión.
Dentro de los cilindros se alcanzan 1700º C (temperatura muy cercana a la temperatura de
la lava fundida) y los pistones han de resistir presiones de hasta 15 toneladas y tener un
buen acabado para que el motor funcione de un modo regular.
Estas son las partes fundamentales de un motor:
- Cilindro: Es el espacio donde la carga se presiona y explota comprimida por el pistón.
De su capacidad de pende en gran parte la potencia del motor.
- Pistón: Está situado dentro del cilindro y es el encargado de presionar y expulsar la
carga para que esta cumpla su cometido. Aguantan hasta 15 T de presión.
- Biela: Es la unión entre el pistón y el cigüeñal. Junto con el pistón se desplazan por el
cilindro hasta 6000 veces por minuto a unos 500 Km/h o más.
- Válvula de salida: Es la compuerta por donde salen los gases resultantes al tubo de
escape.
- Válvula de entrada : por esta compuerta entra el combustible proveniente del
carburador. Cuantas más válvulas, mas combustible, con lo que aumenta la potencia y el
consumo.
- Escape : Por aquí son conducidos los gases al silenciador del tubo de escape, los cuales
pasan por un catalizador que disminuye los efectos negativos en el Medio Ambiente
- Conducto del carburador : El carburador mezcla la gasolina con el aire (carga) y por
aquí pasa al cilindro pasando por la válvula de entrada.
- Cigüeñal : eje que convierte el movimiento de subida y bajada de los pistones en
movimiento rotatorio.
- Bujía : Inflama el combustible que hace descender el pistón por cilindro. Para que
funcione bien un motor, la chispa debe llegar en el momento oportuno al cilindro, antes se
quema de forma desigual, mas tarde se pierde potencia.
- Volante : Pesado volante fijado al cigüeñal para coordinar el movimiento de los cilindros
individuales.
