Practica 2

INSTITUTO TECNOLOGICO DE TIJUANA

Tipo de trabajo
Practica
Fecha de inicio
12-Febrero-14

Fecha de entrega
26-Febrero-14

Nombre de los participantes
Saul V. Pereyra Cebrero
L. Cesar Sánchez Cuevas
Jesús Andrés Salas Castro
Agustín Hernández Dimaz
1

Titulo
2
Calificación

Matricula
13211225
13211260
13211266
13211271

Grupo
A
A
A
A

Asistencia
+
+
+
+

Calificación

Introducción

El análisis de un problema puede consistir hasta de dos partes. La primera parte es un análisis
básico que debe realizarse en todos los problemas y consiste en extraer la información
completa de entrada y salida proporcionada por los problemas. Es decir, debe:
 Determinar y entender los elementos de salida deseados que debe producir el
programa.
 Determinar los elementos de entrada.





2
Objetivos (competencia)
Hacer un diagrama de flujo
Hacer pseudocódigo
El programa en C++ y la pantalla corrida

3

Fundamento teórico

Analizar el
problema

Desarrollar
una solucion

Codificar la
solucion

Prueba y
correcion del
programa


Página 1


5

Desarrollo de la practica

1.- Suponga que tiene que escribir un programa en C++ para calcular la resistencia total de un circuito
serie. En dicho circuito la resistencia total es la suma de todos los valores de resistencias individuales.
Suponga que el circuito consiste en una cantidad de resistores de 56Ω, 33Ω y 15Ω.
a) Para el problema de programación, ¿Cuántas salidas se requieren?
b) ¿Cuántas entradas tiene el problema?
c) Determine el algoritmo para convertir los elementos de entrada en elementos de salida.
Suponga que la cantidad de resistores de 56Ω es m, la cantidad de resistores de 33Ω es n y la
cantidad de resistores de 15Ω es p.
d) Pruebe el algoritmo que escribió para la parte C usando la siguiente muestra de datos:
m=17
n=24
p=12

Pseudocódigo
Inicio
R1, R2, R3, Rt, m, n, p: int
R1 = 56 ;
R2 = 33 ;
R3 = 15 ;
m = 17 ;
n = 24 ;
p = 12 ;
Rt = (𝑅1 ∗ 𝑚) + (𝑅2 ∗ 𝑛) + (𝑅3 ∗ 𝑝) ;
write “La resistencia total del circuito es=” , Rt ;
Fin


Página 2


Diagrama de flujo
Inicio

R1 = 56 R2 = 33 R3 = 15
m = 17 n = 24 p = 12

Rt = (𝑅1 ∗ 𝑚) + (𝑅2 ∗ 𝑛) +
(𝑅3 ∗ 𝑝)

“La resistencia
total del circuito
es=” , Rt

Fin


Página 3


C++


Página 4


2.- Escriba un programa en C++ para determinar la distancia recorrida por un automóvil después de 10
segundos, suponiendo que el automóvil viaja inicialmente a 60
para desacelerar de manera uniforme a una velocidad de 12

𝑚𝑖𝑙𝑙𝑎𝑠
𝑠2

𝑚𝑖𝑙𝑙𝑎𝑠
ℎ𝑜𝑟𝑎

y el conductor aplica los frenos

. Use el hecho de que:

1

𝑑 = 𝑠 − (2) 𝑑𝑡 2 , donde s= velocidad inicial del automóvil, d= desaceleración y t= tiempo transcurrido.
a)
b)
c)
d)

Para el problema de programación, ¿Cuántas salidas se requieren?
¿Cuántas entradas tiene el problema?
Determine el algoritmo para convertir los elementos de entrada en elementos de salida.
Pruebe el algoritmo escrito para la parte C usando los datos proporcionados en el
planteamiento del problema.

Pseudocódigo
Inicio
s, d, t, h, distancia, m, n: int
h = 60.0;
d = 12 ;
t = 10 ;
m = ((1.0)/(2.0)) ;
distancia =| 𝑠 − (𝑚)𝑑𝑡 2 | ;
write “la velocidad inicial del automóvil es”, s;
write “la desaceleración del automóvil es”, d;
write “el tiempo transcurrido es”, t;
write “La distancia recorrida por el automovil total es=” , distancia ;
Fin


Página 5


Diagrama de flujo
Inicio

h = 60 d = 12 t = 10

distancia =| 𝑠 − (𝑚)𝑑𝑡 2 |
s = ((h)/(3600))
m = ((1.0)/(2.0))

“la velocidad inicial del automóvil es”, s;
“la desaceleración del automóvil es”, d;
“el tiempo transcurrido es”, t;
“La distancia recorrida por el automóvil
total es=”, distancia ;

Fin


Página 6


C++


Página 7

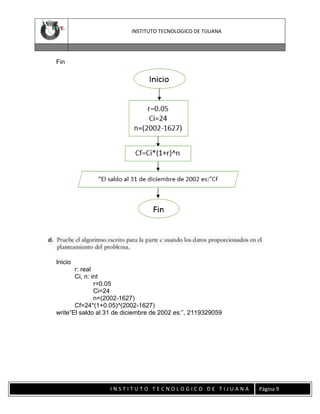

Problema 3

1
5

Inicio
r: real
Ci, n: int
r=0.05
Ci=24
n=(2002-1627)
Cf=Ci*(1+r)^n
write”El saldo al 31 de diciembre de 2002 es:”,Cf


Página 8


Fin

Inicio
r: real
Ci, n: int
r=0.05
Ci=24
n=(2002-1627)
Cf=24*(1+0.05)^(2002-1627)
write”El saldo al 31 de diciembre de 2002 es:”, 2119329059


Página 9


Fin


Página 10


Problema 4

3
4

Inicio
v1,v2,f1,f2: int
v1=1, v2=1
f1=1, f2=1
sc1=150*v1/0.38*f1

Página 11


sc2=230*v2/sqrt(((56)^2)+(0.98*f2)^2)
sv=sc1+sc2
write “Voltaje de salida circuito 1 es:”,sc1
write “Voltaje de salida circuito 2 es:”,sc2
write “Suma de voltajes circuito 1 y circuito 2 es:”,sv
Fin

Inicio
v1,v2: real
f1,f2: int
v1=1.2
v2=2.3
f1=144
f2=100
sc1=(150*1.2)/(0.38*144)


Página 12


sc2=(230*2.3/sqrt(((56)^2)+(0.98*100)^2)
sv=sc1+sc2
write “Voltaje de salida circuito 1 es:”,3.28947
write “Voltaje de salida circuito 2 es:”,4.68674
write “Suma de voltajes circuito 1 y circuito 2 es:”,7.97621
Fin


Página 13



Página 14


5.- haga un programa en C++ en asignarle a 4 variables una calificación de examen del
0 al 100 y calcular el promedio y desplegar las cuatro variables que almacenan las
calificaciones y el promedio.

Seudocódigo


Página 15


Diagrama de flujo


Página 16


Corrida del programa


Página 17


6.- Haga un programa para darle valor a una variable, calcular el cuadrado y cubo de
esa variable y desplegar los datos: el valor, cuadrado y cubo.
Seudocódigo


Página 18


Diagrama de flujo


Página 19


Corrida del programa


Página 20


PROBLEMA 8.
Inicio
r, a :int
Pi :float
r=5
a=4
Pi=3.1416
Superficie=2*Pi*r*a
Volumen=Pi*r^2*a
Write=”Superficie es igual:”, Superficie
Write=”Volumen es:”, Volumen
Fin

INICIO
R=5
A=4
PI=3.1416

Superficie= 2*Pi*r*a
Volumen= Pi*r^2*a

“superficie es igual:”, Superficie
“Volumen es:”, Volumen

FIN

Página 21


PROBLEMA 7.
Inicio
y,x : int
x=3
y=4(x^2)+6(x)-5
Write = “Y es igual :”,y
Fin


Página 22


INICIO
X=3

y=4(x^2)+6(x)-5

“ Y es igual a ;”,y

FIN


Página 23


6
Referencias
Gary J. Bronson (2007) C++ para ingeniería y ciencias segunda edición. Cengage :
Mexico.


Página 24
