Este documento describe un experimento para obtener la curva característica de una bomba que relaciona la altura y el caudal. Se realizaron pruebas variando la altura y midiendo el tiempo requerido para llenar un volumen fijo de agua, calculando luego el caudal. Los resultados mostraron que a mayor altura el tiempo de llenado aumenta ligeramente mientras que el caudal disminuye levemente.

1. 1

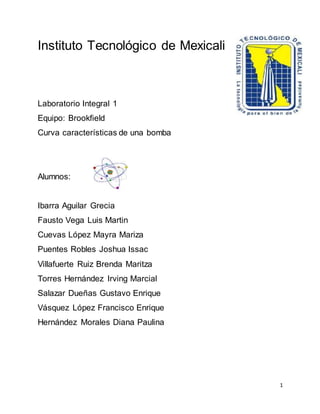

Instituto Tecnológico de Mexicali
Laboratorio Integral 1
Equipo: Brookfield
Curva características de una bomba
Alumnos:
Ibarra Aguilar Grecia
Fausto Vega Luis Martin
Cuevas López Mayra Mariza
Puentes Robles Joshua Issac
Villafuerte Ruiz Brenda Maritza
Torres Hernández Irving Marcial
Salazar Dueñas Gustavo Enrique
Vásquez López Francisco Enrique
Hernández Morales Diana Paulina

2. 2

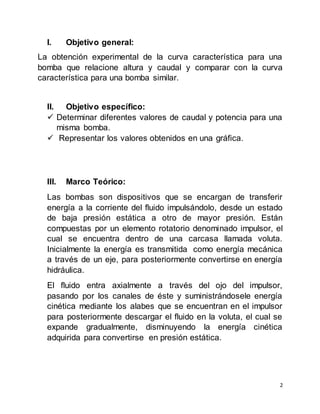

I. Objetivo general:
La obtención experimental de la curva característica para una
bomba que relacione altura y caudal y comparar con la curva
característica para una bomba similar.
II. Objetivo específico:
 Determinar diferentes valores de caudal y potencia para una
misma bomba.
 Representar los valores obtenidos en una gráfica.
III. Marco Teórico:
Las bombas son dispositivos que se encargan de transferir
energía a la corriente del fluido impulsándolo, desde un estado
de baja presión estática a otro de mayor presión. Están
compuestas por un elemento rotatorio denominado impulsor, el
cual se encuentra dentro de una carcasa llamada voluta.
Inicialmente la energía es transmitida como energía mecánica
a través de un eje, para posteriormente convertirse en energía
hidráulica.
El fluido entra axialmente a través del ojo del impulsor,
pasando por los canales de éste y suministrándosele energía
cinética mediante los alabes que se encuentran en el impulsor
para posteriormente descargar el fluido en la voluta, el cual se
expande gradualmente, disminuyendo la energía cinética
adquirida para convertirse en presión estática.

3. 3

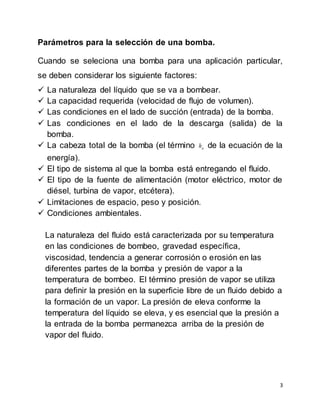

Parámetros para la selección de una bomba.
Cuando se seleciona una bomba para una aplicación particular,
se deben considerar los siguiente factores:
 La naturaleza del líquido que se va a bombear.
 La capacidad requerida (velocidad de flujo de volumen).
 Las condiciones en el lado de succión (entrada) de la bomba.
 Las condiciones en el lado de la descarga (salida) de la
bomba.
 La cabeza total de la bomba (el término ah de la ecuación de la
energía).
 El tipo de sistema al que la bomba está entregando el fluido.
 El tipo de la fuente de alimentación (motor eléctrico, motor de
diésel, turbina de vapor, etcétera).
 Limitaciones de espacio, peso y posición.
 Condiciones ambientales.
La naturaleza del fluido está caracterizada por su temperatura
en las condiciones de bombeo, gravedad específica,
viscosidad, tendencia a generar corrosión o erosión en las
diferentes partes de la bomba y presión de vapor a la
temperatura de bombeo. El término presión de vapor se utiliza
para definir la presión en la superficie libre de un fluido debido a
la formación de un vapor. La presión de eleva conforme la
temperatura del líquido se eleva, y es esencial que la presión a
la entrada de la bomba permanezca arriba de la presión de
vapor del fluido.

4. 4
Tipos de bombas
Los tipos de bombas comúnmente utilizados para la entrega de
fluidos pueden clasificarse como:
IV. Material
 Bomba hidráulica
 Cubas
 Cinta métrica
 Vaso precipitado de 4 litros
 Cronometro
 Manguera
 Soporte
 Pizas para soporte

5. 5

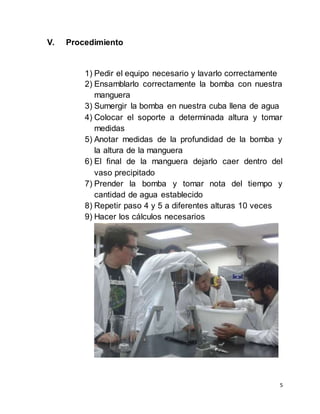

V. Procedimiento
1) Pedir el equipo necesario y lavarlo correctamente
2) Ensamblarlo correctamente la bomba con nuestra
manguera
3) Sumergir la bomba en nuestra cuba llena de agua
4) Colocar el soporte a determinada altura y tomar
medidas
5) Anotar medidas de la profundidad de la bomba y
la altura de la manguera
6) El final de la manguera dejarlo caer dentro del
vaso precipitado
7) Prender la bomba y tomar nota del tiempo y
cantidad de agua establecido
8) Repetir paso 4 y 5 a diferentes alturas 10 veces
9) Hacer los cálculos necesarios

6. 6
VI. Cálculos, resultados y grafica
VII. Análisis
Con base a los resultados obtenidos en las 11 pruebas, los datos se
pueden interpretar de manera que segúnel aumento de la altura (B) el
tiempo en el que el llenado de los 60 ml aumentaba ligeramente cada
vez mas pero por el contrario el valor del caudal (Q) cada vez disminuia
de forma minima con el aumento de la altura (B) ; altura (A) siempre se
mantuvo constante, al igual que el volumen a llenar (L).
De esta manera se puede concluir de que entre mayor sea la altura que
el liquido vaya a recorrer mayor sera el tiempo que este tarde en llegar
a su destino pero el caudal sera menor.

7. 7

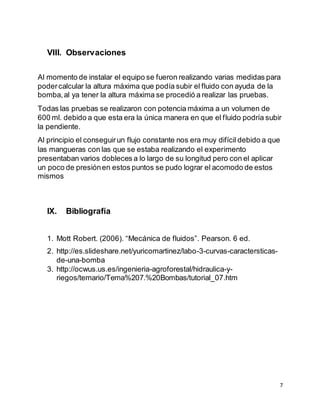

VIII. Observaciones
Al momento de instalar el equipo se fueron realizando varias medidas para
podercalcular la altura máxima que podía subir el fluido con ayuda de la
bomba,al ya tener la altura máxima se procedió a realizar las pruebas.
Todas las pruebas se realizaron con potencia máxima a un volumen de
600 ml. debido a que esta era la única manera en que el fluido podría subir
la pendiente.
Al principio el conseguirun flujo constante nos era muy difícil debido a que
las mangueras con las que se estaba realizando el experimento
presentaban varios dobleces a lo largo de su longitud pero con el aplicar
un poco de presiónen estos puntos se pudo lograr el acomodo de estos
mismos
IX. Bibliografía
1. Mott Robert. (2006). “Mecánica de fluidos”. Pearson. 6 ed.
2. http://es.slideshare.net/yuricomartinez/labo-3-curvas-caractersticas-
de-una-bomba
3. http://ocwus.us.es/ingenieria-agroforestal/hidraulica-y-
riegos/temario/Tema%207.%20Bombas/tutorial_07.htm
