3. Introducción
Esta practica básicamente es para ver como
utilizamos de forma común los aprendizajes que
hemos tenido a lo largo de estos tres parciales y
como no somos los únicos que los utilizan. De la
misma forma podemos observar en distintos ámbitos
la forma y la utilización que se le pueden dar a los
procesos vistos en clase

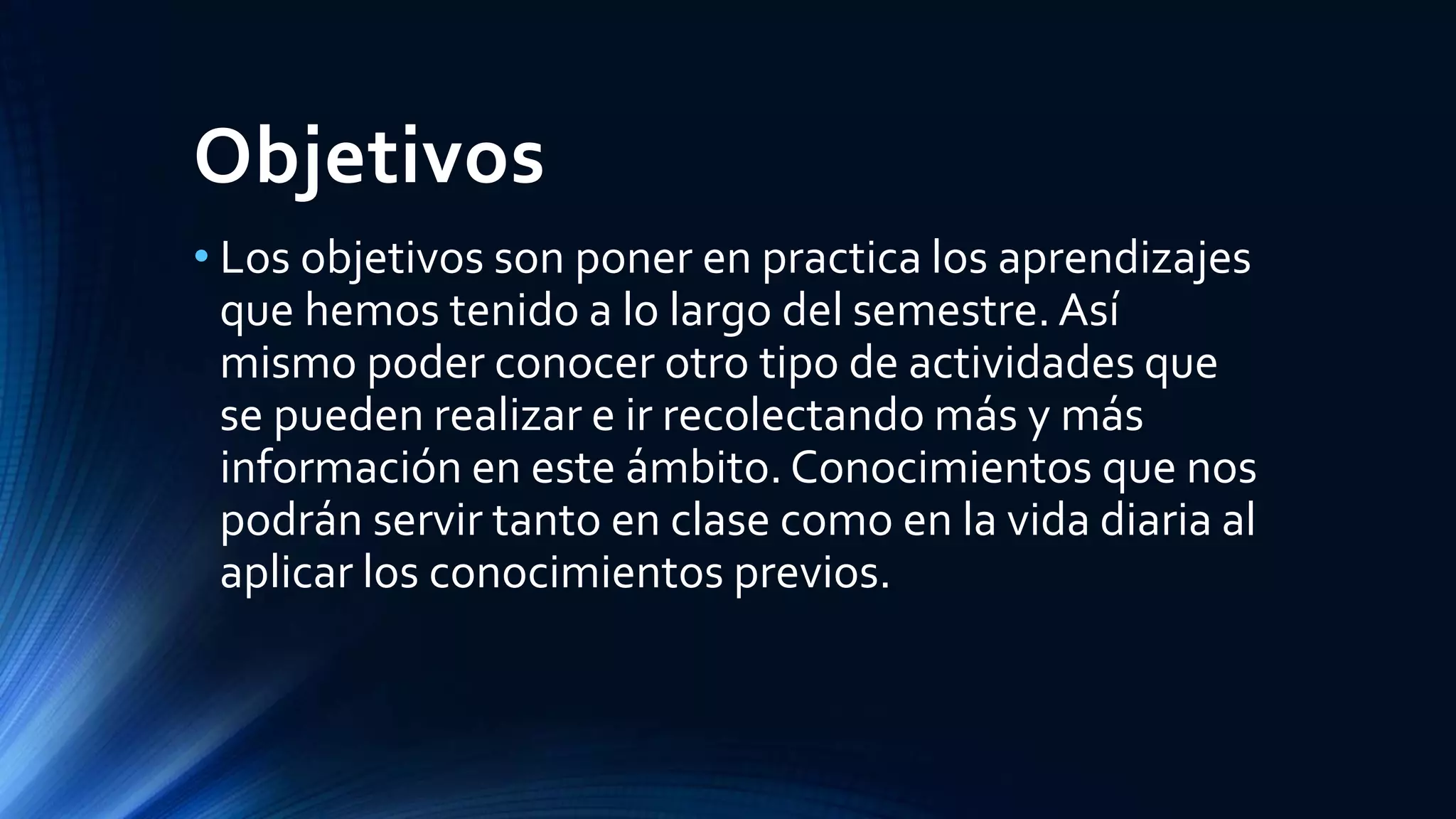

4. Objetivos
• Los objetivos son poner en practica los aprendizajes
que hemos tenido a lo largo del semestre. Así
mismo poder conocer otro tipo de actividades que
se pueden realizar e ir recolectando más y más
información en este ámbito. Conocimientos que nos
podrán servir tanto en clase como en la vida diaria al
aplicar los conocimientos previos.

5. Anexo I
ANALIZA CINCO CARACTERÍSTICAS DE COMPUTADORAS QUE
FUNCIONAN COMO TERMINALES REMOTAS.

6. 1.
Hardware Software
Dispositivo Características Descripción Características
Marca BIOSTAR Software de sistema Windows xp
Marca del procesador Dual core Software de programación JavaVer 8.0
Monitor Marca:ViewSonic
Tipo: LCD
Medida: 21”
Software de aplicación Microsoft Office 2007
Excel 2007
Word 2007
Pw 2007
Teclado Marca: HP
Idioma: ingles
Tipo: Alambrico USB
Otros software AVGAntivirus
Bloc de Notas
Paint
Internet Explorer
Mozilla FireFox
Google Chrome
Mouse Marca: Logitech
Tipo: Láser
Alámbrico USB
Observaciones: Es una computadora armada
Disco duro 250 GB
SATA
RAM 2 GB
DDR2

7. 2.
Hardware Software
Dispositivo Características Descripción Características
Marca ASUS Software de sistema Windows 10
Marca del procesador core i3 Software de programación JavaVer 8.0
Monitor Marca:ViewSonic
Tipo: LCD
Medida: 21”
Software de aplicación Microsoft Office 2010
Excel 2010
Word 2010
Pw 2010
Teclado Marca: HP
Idioma: ingles
Tipo: Alambrico USB
Otros software AVGAntivirus
Bloc de Notas
Paint
Internet Explorer
Mozilla FireFox
Google Chrome
Mouse Marca: Logitech
Tipo: Láser
Alámbrico USB
Observaciones: Es una computadora armada
Disco duro 500 GB
SATA
RAM 4 GB
DDR2

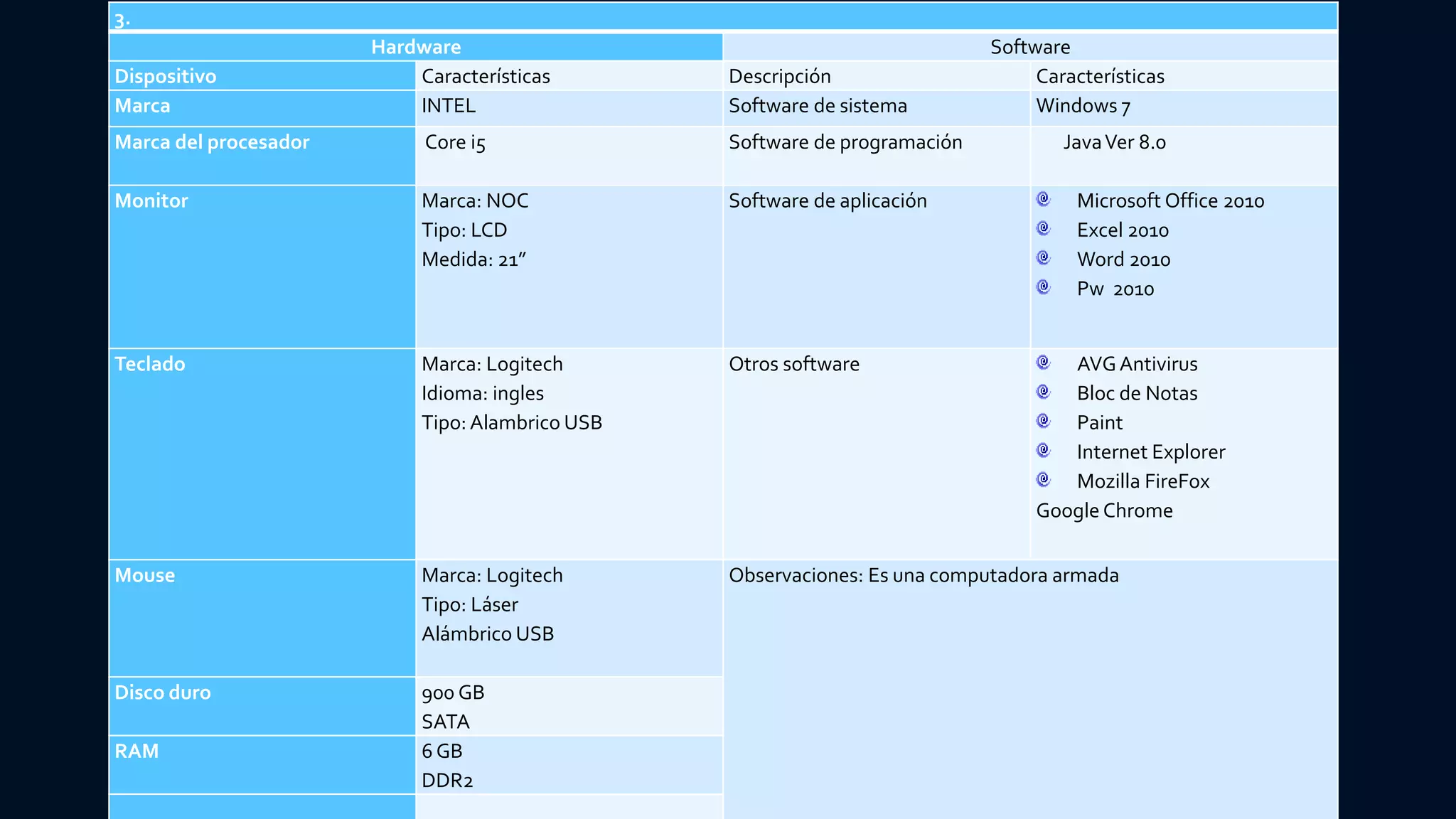

8. 3.
Hardware Software
Dispositivo Características Descripción Características
Marca INTEL Software de sistema Windows 7
Marca del procesador Core i5 Software de programación JavaVer 8.0
Monitor Marca: NOC
Tipo: LCD
Medida: 21”
Software de aplicación Microsoft Office 2010
Excel 2010
Word 2010
Pw 2010
Teclado Marca: Logitech
Idioma: ingles
Tipo: Alambrico USB
Otros software AVGAntivirus
Bloc de Notas
Paint
Internet Explorer
Mozilla FireFox
Google Chrome
Mouse Marca: Logitech
Tipo: Láser
Alámbrico USB
Observaciones: Es una computadora armada
Disco duro 900 GB
SATA
RAM 6 GB
DDR2

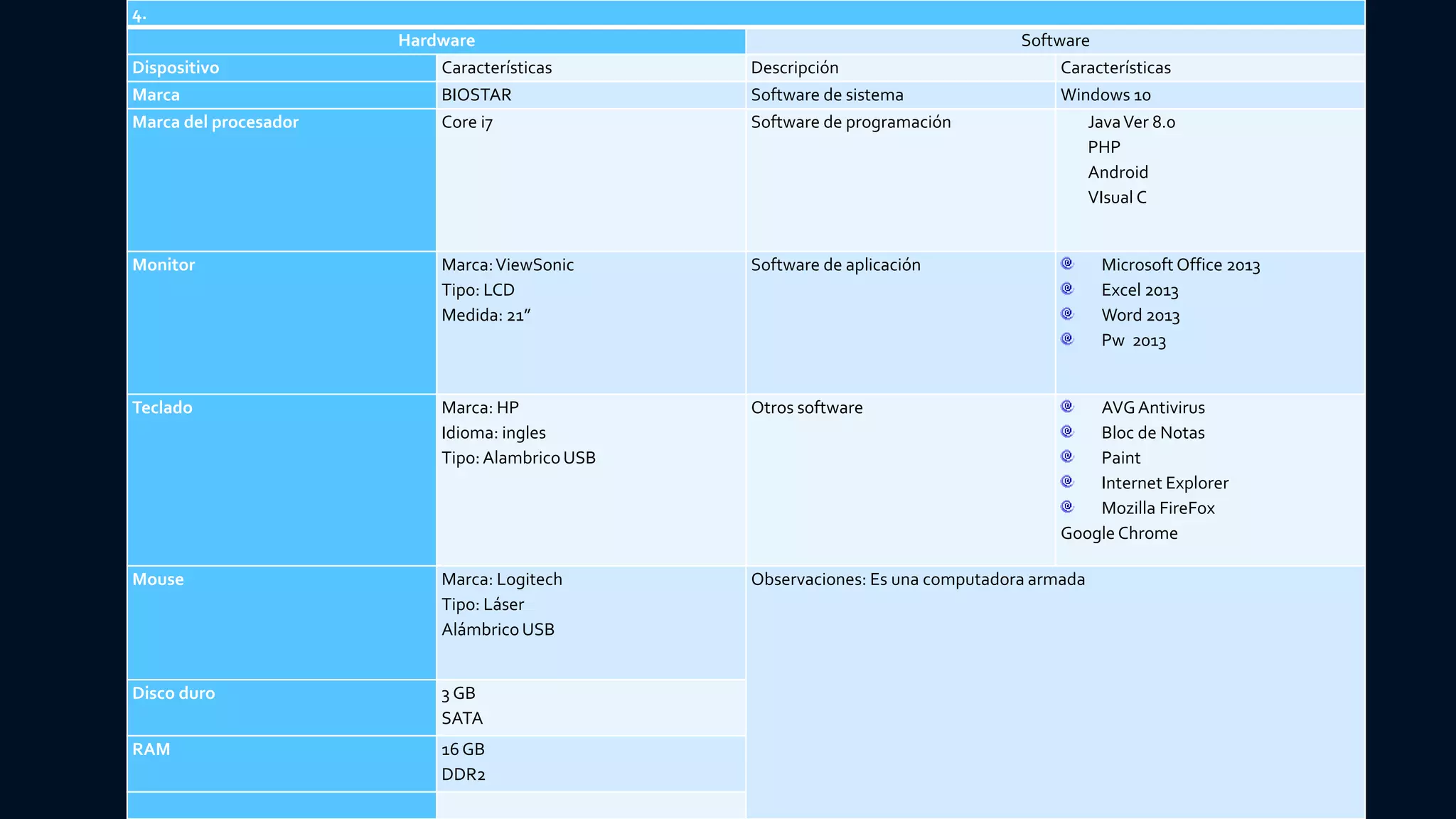

9. 4.
Hardware Software
Dispositivo Características Descripción Características
Marca BIOSTAR Software de sistema Windows 10
Marca del procesador Core i7 Software de programación JavaVer 8.0
PHP
Android
VIsual C
Monitor Marca:ViewSonic
Tipo: LCD
Medida: 21”
Software de aplicación Microsoft Office 2013
Excel 2013
Word 2013
Pw 2013
Teclado Marca: HP
Idioma: ingles
Tipo:AlambricoUSB
Otros software AVGAntivirus
Bloc de Notas
Paint
Internet Explorer
Mozilla FireFox
Google Chrome
Mouse Marca: Logitech
Tipo: Láser
AlámbricoUSB
Observaciones: Es una computadora armada
Disco duro 3 GB
SATA
RAM 16 GB
DDR2

10. Anexo II
ANALIZA LAS CARACTERÍSTICAS DE LOS DISPOSITIVOS DE RED.

11. HARDWARE

12. Modem Tp-link
Adsl2+modem Td-
8616 Banda Ancha
Internet Rj-45
Proporciona acceso a Internet a
través del servicio ADSL y crea una
red cableada de intercambio, todos
con un solo producto.

13. Hub Usb 2.0 4
Puertos Con
Switch Laptop
Pc Windows Mac
Proporciona cuatro puertos USB de
alta velocidad para equipos
periféricos adicionales

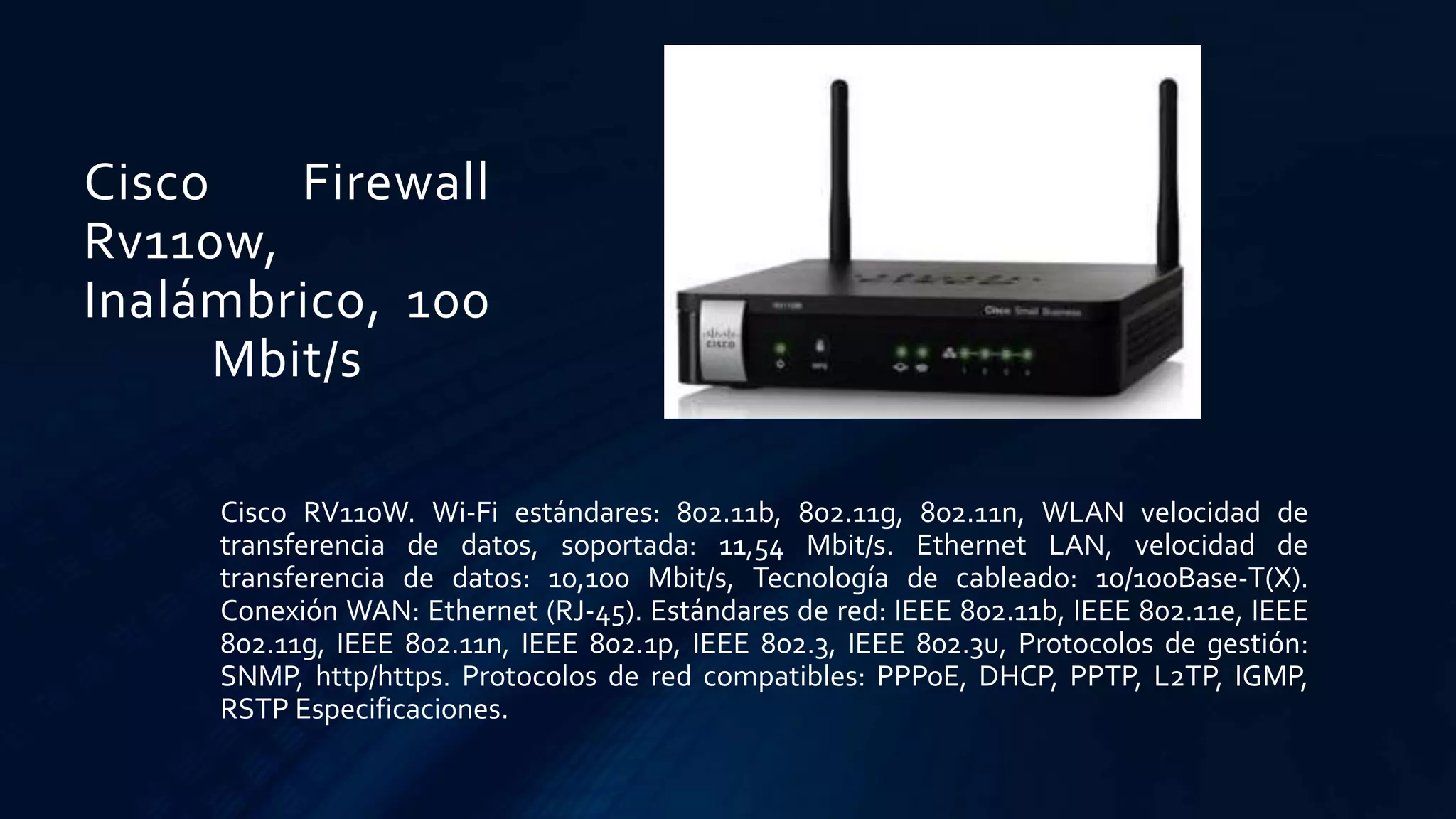

14. Cisco Firewall
Rv110w,
Inalámbrico, 100
Mbit/s
Cisco RV110W. Wi-Fi estándares: 802.11b, 802.11g, 802.11n, WLAN velocidad de
transferencia de datos, soportada: 11,54 Mbit/s. Ethernet LAN, velocidad de
transferencia de datos: 10,100 Mbit/s, Tecnología de cableado: 10/100Base-T(X).
Conexión WAN: Ethernet (RJ-45). Estándares de red: IEEE 802.11b, IEEE 802.11e, IEEE
802.11g, IEEE 802.11n, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, Protocolos de gestión:
SNMP, http/https. Protocolos de red compatibles: PPPoE, DHCP, PPTP, L2TP, IGMP,
RSTP Especificaciones.

15. Computadora
Dell 780 Y Hp
3000 Core2 Duo,
4 Gb En Ram
Ddr3
Microprocesador: es el
cerebro encargado de
realizar todas las
operaciones aritméticas y
lógicas requeridas para el
proceso de los datos.
Memoria RAM: es
una memoria rápida que
se encarga de almacenar
de manera temporal la
información necesaria para
que la computadora
trabaje.
Placas del sistema ó
tarjetas principales: son
las encargadas de
interconectar todos los
dispositivos interiores, pero
también puede contar con
varias placas.
Integran puertos de
comunicaciones (COM,
USB, LPT, RJ45, enlaces
ópticos, etc.).

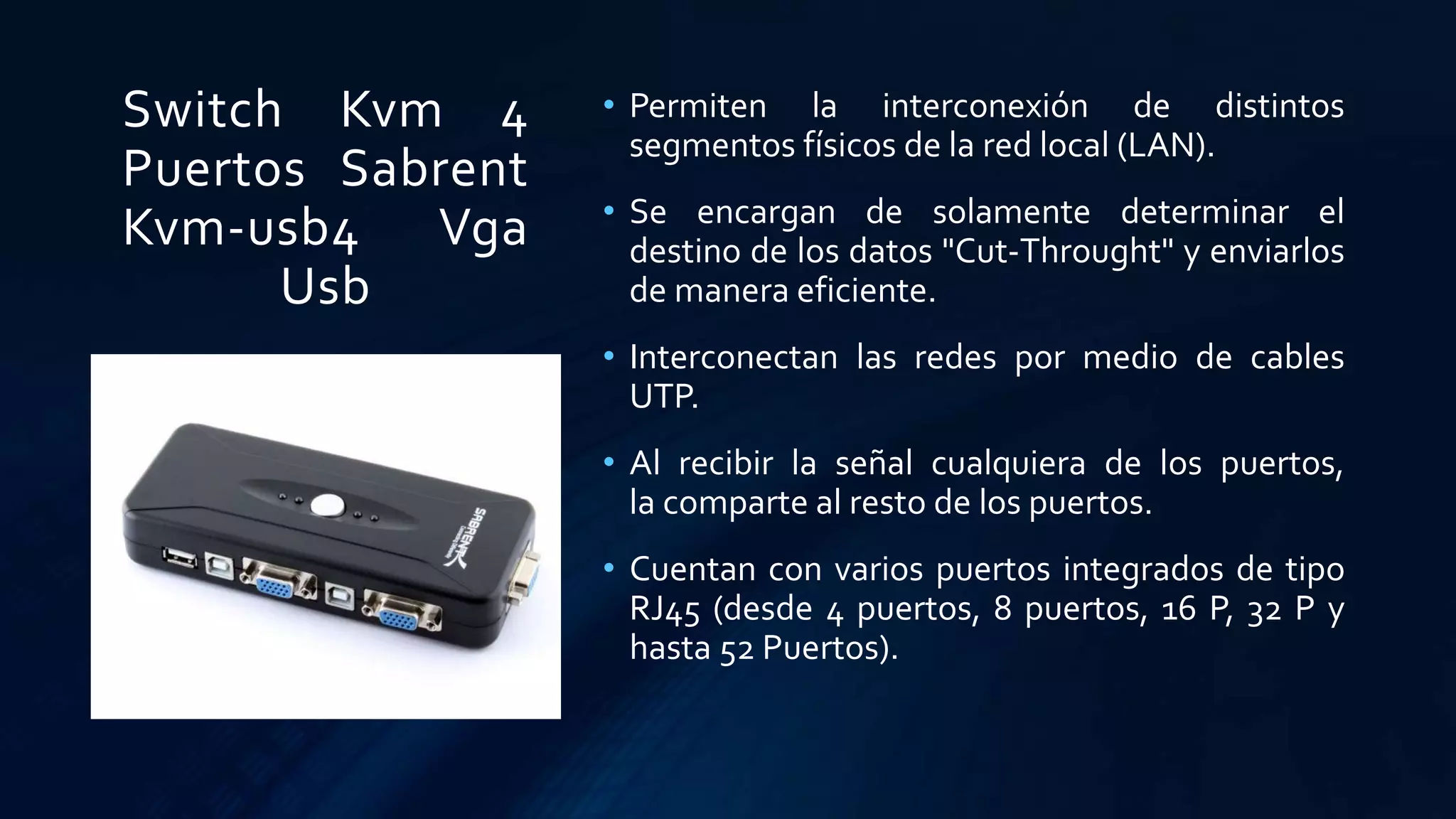

16. Switch Kvm 4
Puertos Sabrent
Kvm-usb4 Vga
Usb
• Permiten la interconexión de distintos
segmentos físicos de la red local (LAN).
• Se encargan de solamente determinar el
destino de los datos "Cut-Throught" y enviarlos
de manera eficiente.
• Interconectan las redes por medio de cables
UTP.
• Al recibir la señal cualquiera de los puertos,
la comparte al resto de los puertos.
• Cuentan con varios puertos integrados de tipo
RJ45 (desde 4 puertos, 8 puertos, 16 P, 32 P y
hasta 52 Puertos).

17. Actividades de apertura

18. Ayuntamiento de Ensenada - Sector
Gubernamental
• Dirección:
Ayuntamiento de Ensenada, Carr. Transpeninsular 6500A, Ex-Ejido Chapultepec, 22785
Ensenada, B.C.
• Antecedentes: Se encontraba en el boulevard Ramírez Méndez en 2009. En 2010 se
cambio a su lugar actual.
• Misión: El XXI Ayuntamiento de Ensenada se caracterizará por ser un Gobierno
transparente, eficiente e incluyente, que facilite el desarrollo y el progreso con la ayuda
de los sectores productivos y sociales, logrando el bienestar de los ensenadenses.
• Visión: Queremos una Ensenada que piense en GRANDE, exigiendo que los funcionarios
del gobierno municipal sean honestos, con vocación de servicio y con la tenacidad de
enfrentarse a los retos que emanan de los grandes proyectos.

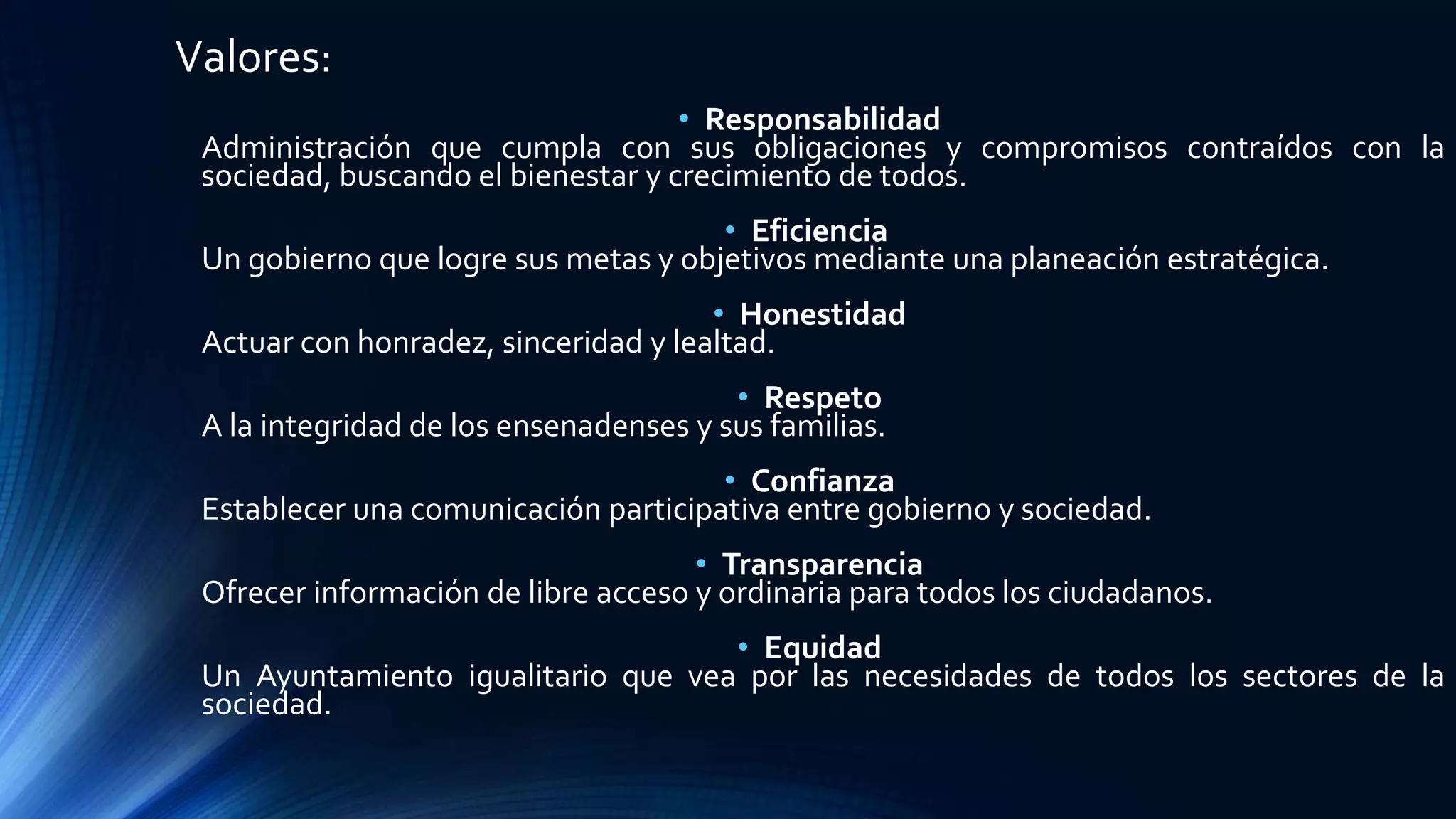

19. Valores:
• Responsabilidad
Administración que cumpla con sus obligaciones y compromisos contraídos con la
sociedad, buscando el bienestar y crecimiento de todos.
• Eficiencia
Un gobierno que logre sus metas y objetivos mediante una planeación estratégica.
• Honestidad
Actuar con honradez, sinceridad y lealtad.
• Respeto
A la integridad de los ensenadenses y sus familias.
• Confianza
Establecer una comunicación participativa entre gobierno y sociedad.
• Transparencia
Ofrecer información de libre acceso y ordinaria para todos los ciudadanos.
• Equidad
Un Ayuntamiento igualitario que vea por las necesidades de todos los sectores de la
sociedad.

20. Actividades de Desarrollo

21. La clasificación de las redes.
• La mayor parte son LAN, otras accesosWAN

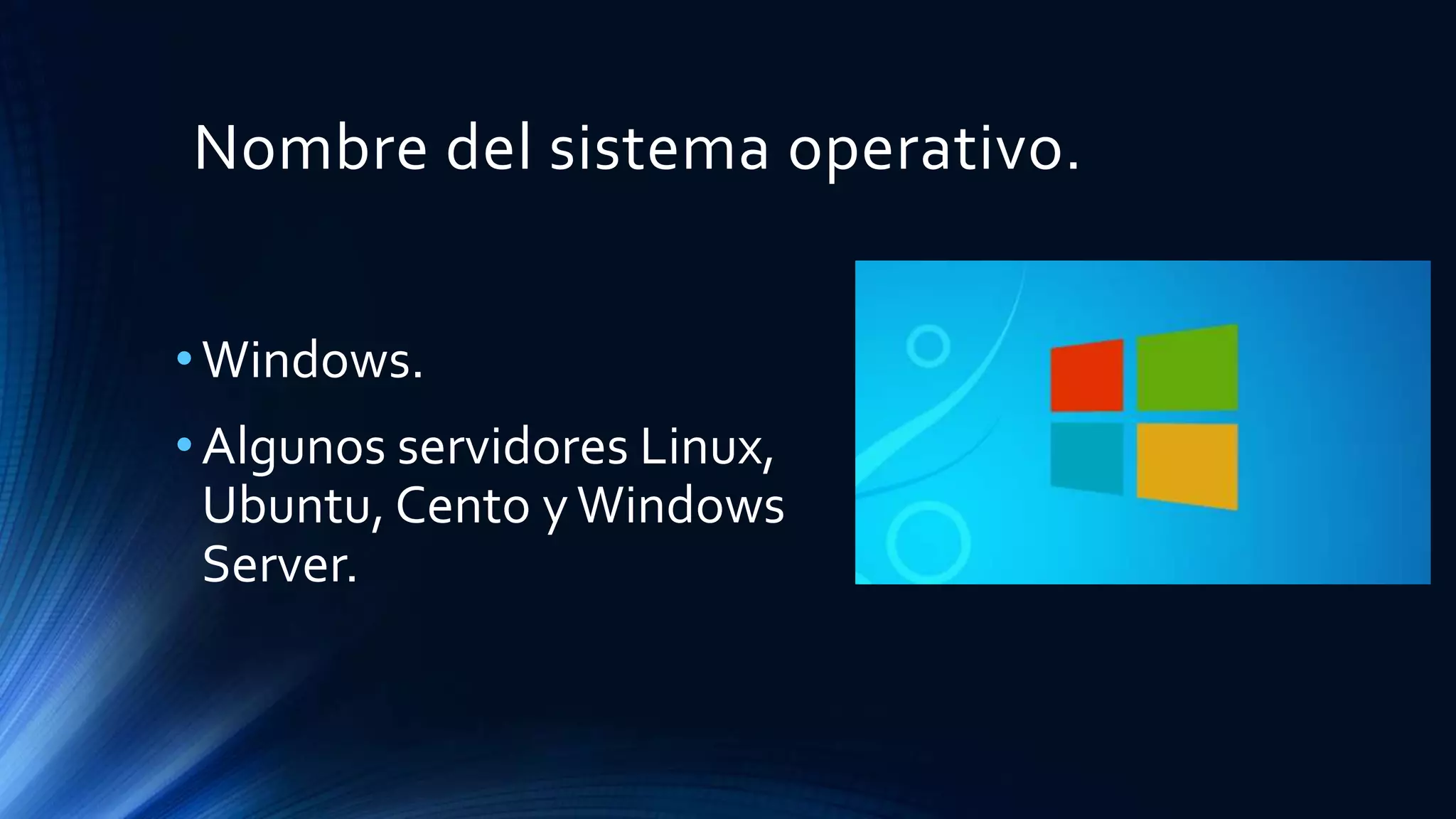

22. Nombre del sistema operativo.
•Windows.
•Algunos servidores Linux,
Ubuntu, Cento yWindows
Server.

23. La seguridad de la red.
•Cada departamento cuenta con diferente LAN
para que no haya comunicación entre ellas.
Esto es debido a la confidencialidad de
archivos y la seguridad que maneja cada
departamento.

24. Los usuarios.
• Se maneja en Departamentos y Subáreas.
Por ejemplo: Informática Sistemas,
comunicaciones y soporte

25. Las estaciones de trabajo y
cuentas de usuario.
•Cada usuario tiene su equipo y el acceso a
internet es controlado por seguridad al equipo
en forma de software.

26. Componentes principales y la función
principal del servidor en una red.
• Se ocupa el acceso a la red (modem-proveedor en
este caso Telnor), luego se usa un switch, y de ahí se
pueden conectar routers o Access point

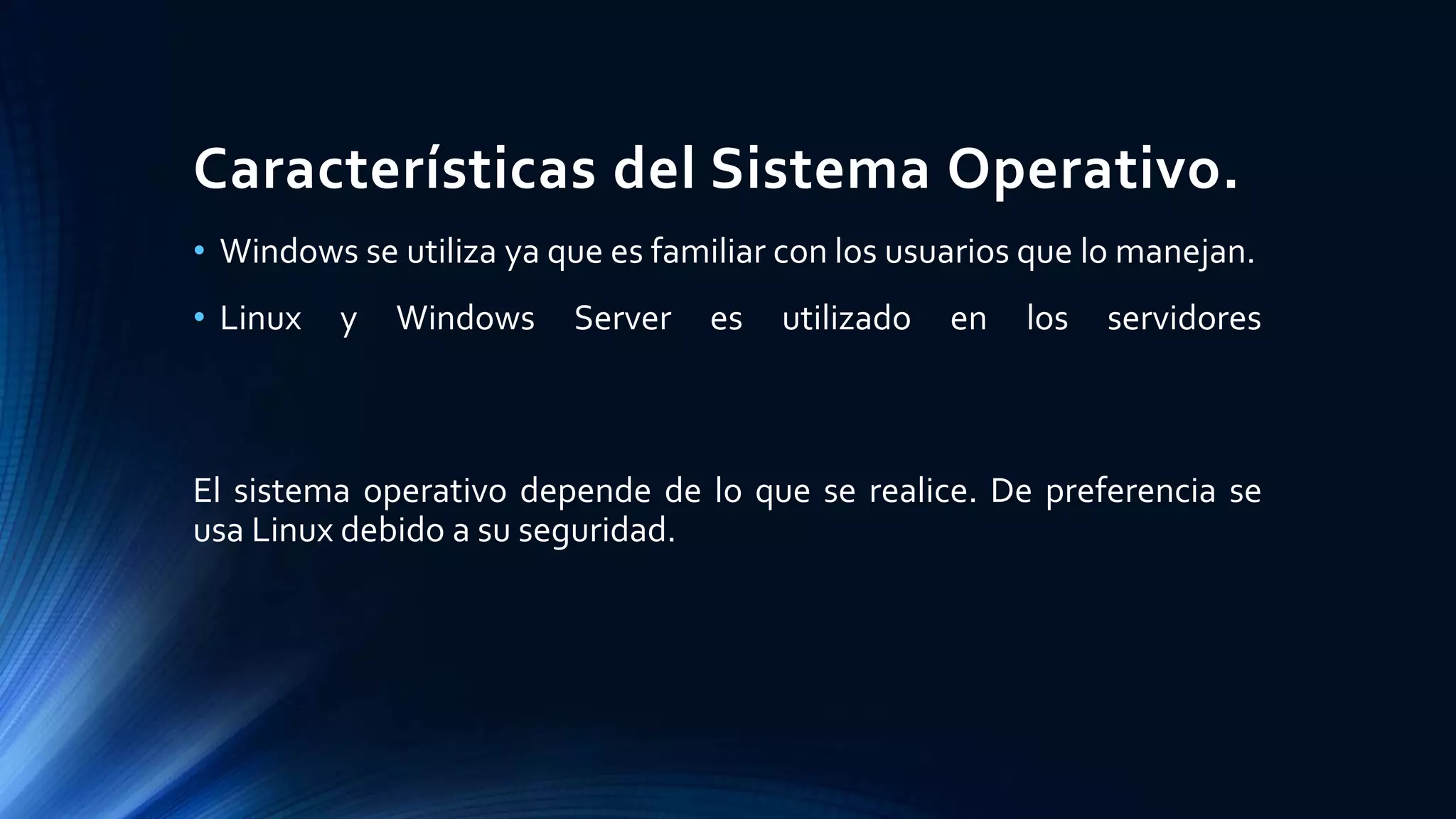

27. Características del Sistema Operativo.
• Windows se utiliza ya que es familiar con los usuarios que lo manejan.
• Linux y Windows Server es utilizado en los servidores
El sistema operativo depende de lo que se realice. De preferencia se
usa Linux debido a su seguridad.

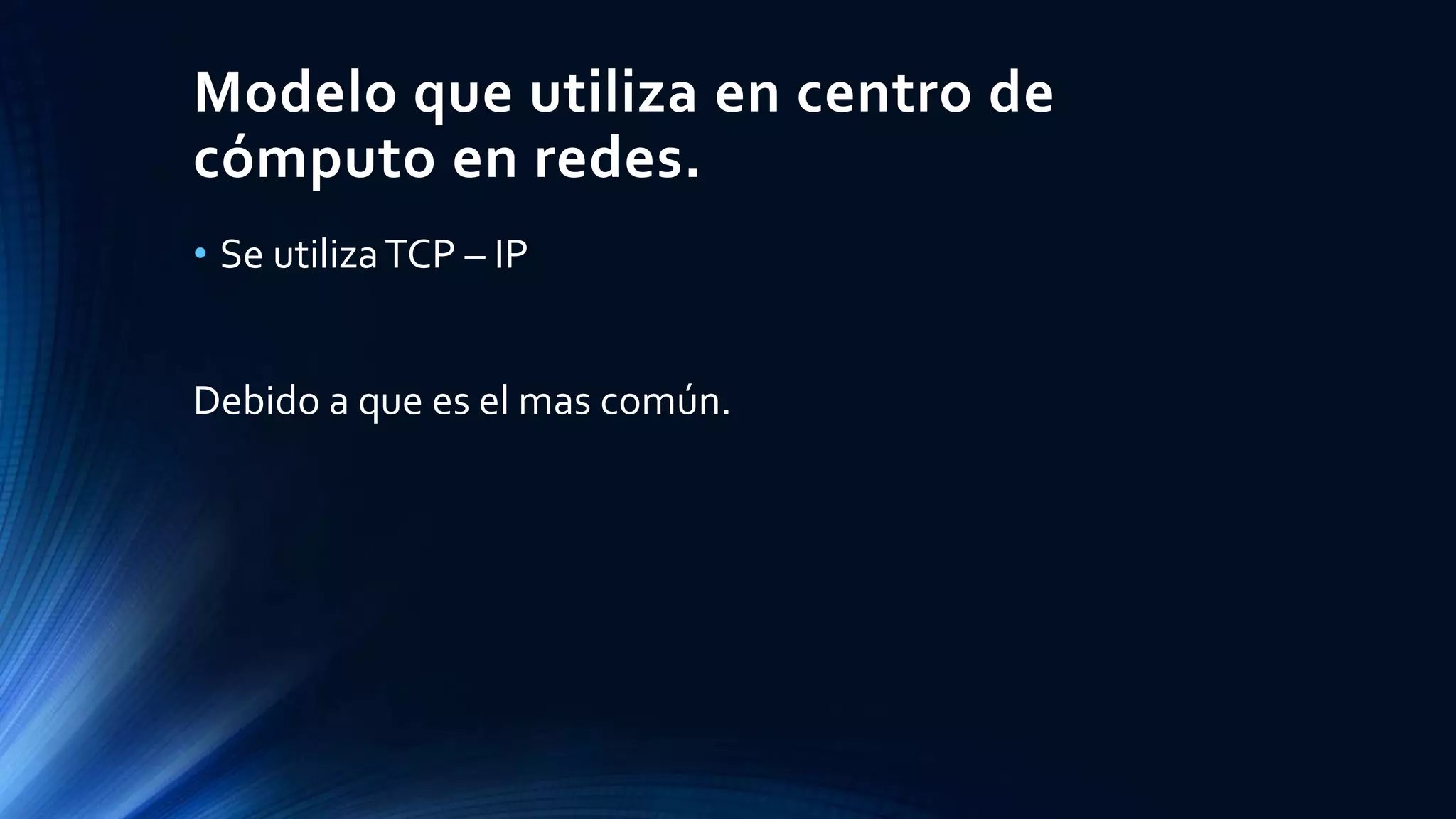

28. Modelo que utiliza en centro de
cómputo en redes.
• Se utilizaTCP – IP
Debido a que es el mas común.

29. Servicios de la capa de aplicación.
Se utilizan tres:
• DNC – Para Internet
• DHCP – Asigna IP a todos los archivos
• FTP – Utilizado para la transferencia de archivos

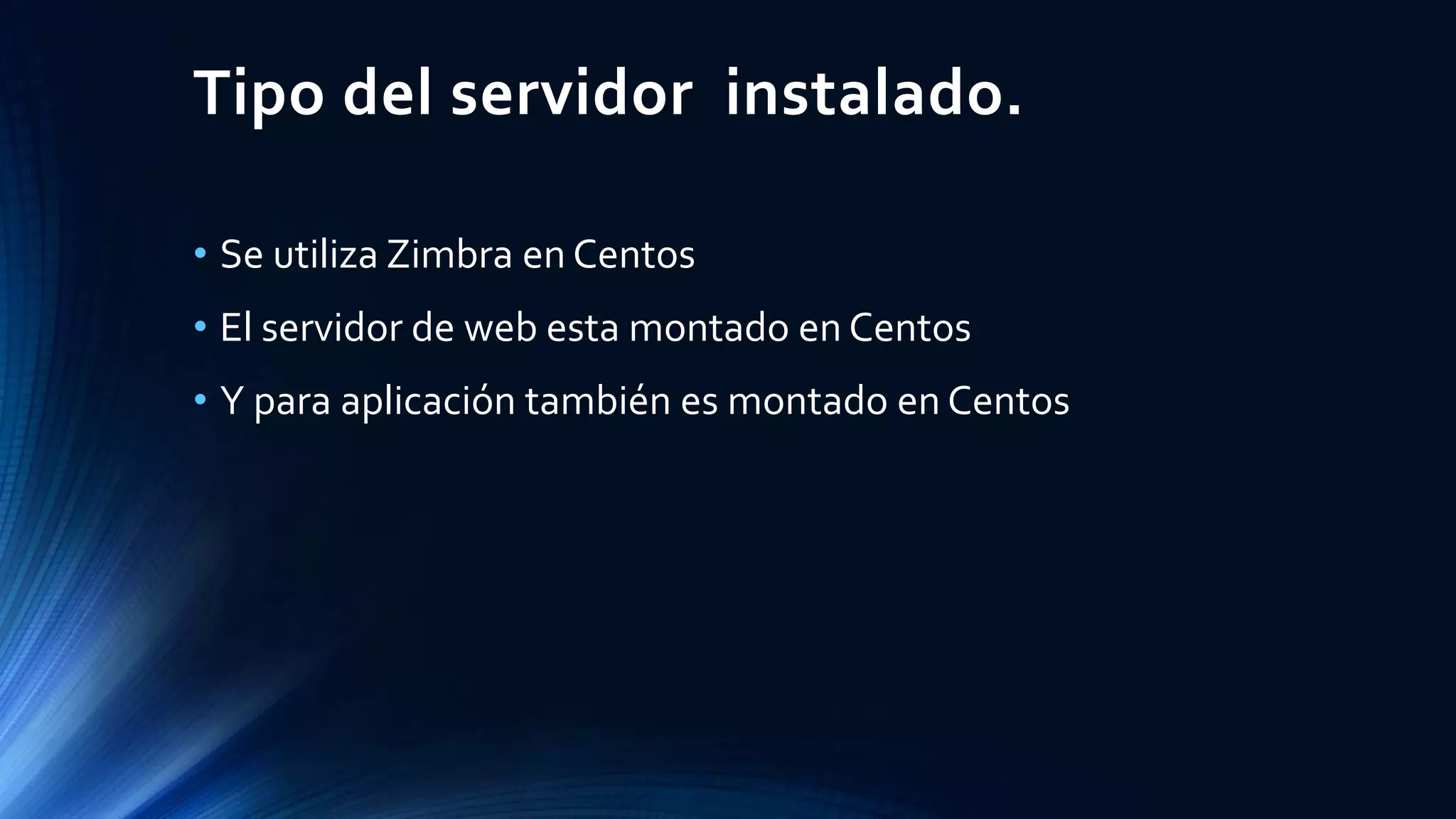

30. Tipo del servidor instalado.
• Se utiliza Zimbra en Centos
• El servidor de web esta montado en Centos
• Y para aplicación también es montado en Centos

31. Topología física. Topología lógica.
• Se utiliza la topología de anillo (bi-LAN) Esto quiere decir
que todas están en comunicación.
En informática se tiene acceso a todo, en cambio los demás
no lo tienen.
No hay desventajas debido a que es un sistema cerrado.
Es común en empresas debido a que se pueden agregar mas
sin saturarse.

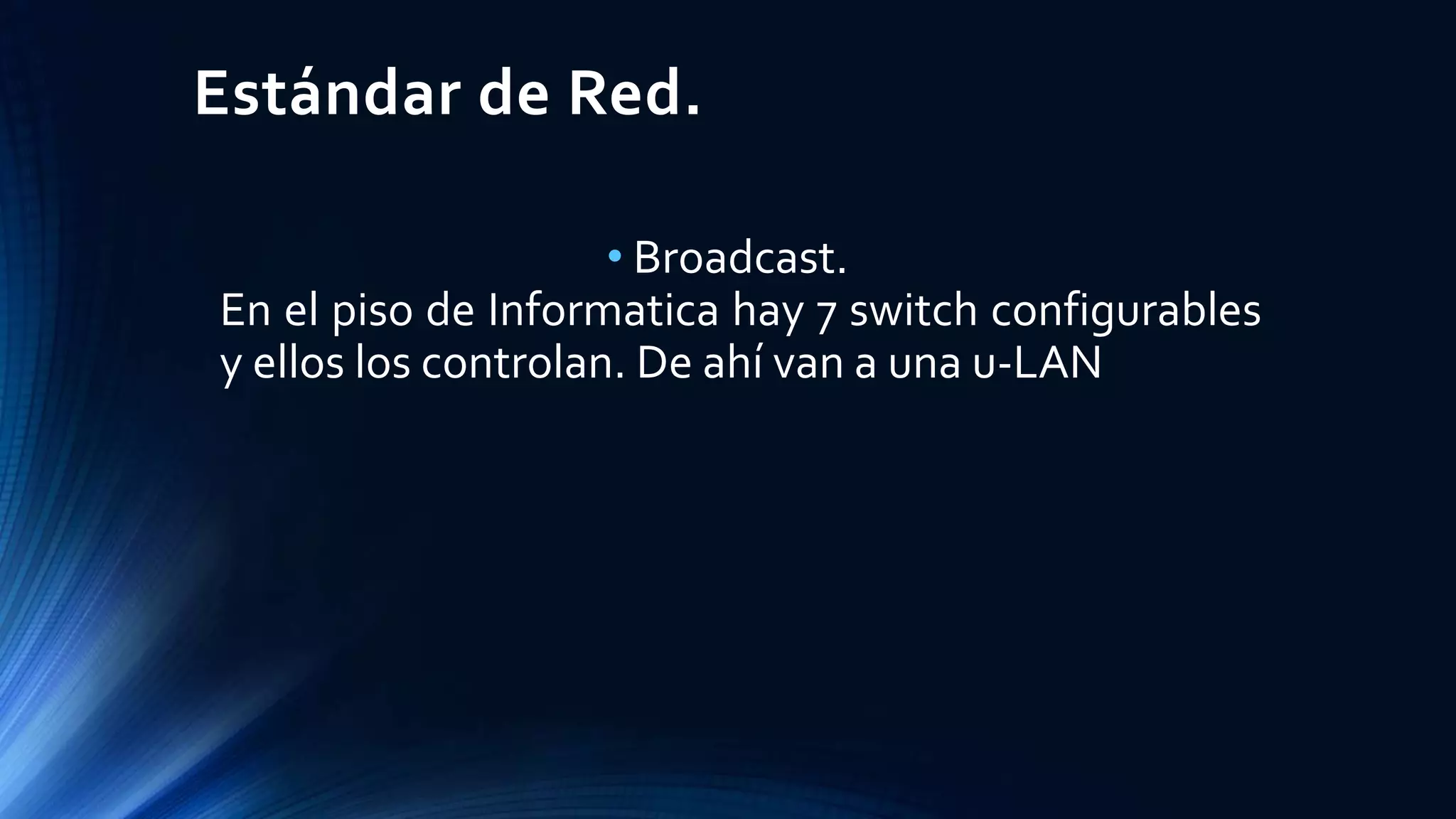

32. Estándar de Red.
• Broadcast.
En el piso de Informatica hay 7 switch configurables
y ellos los controlan. De ahí van a una u-LAN

33. Velocidad del ancho de banda.
• La velocidad que manejan es de 100 megas.
• En las oficinas Fortinet limita a los usuarios.

34. Tipo de cable, categoría del cable, método
de acceso.
• Se usa el par trenzado categoría 6
• Su configuración es B
• Se usa cable categoría 6 ya que es mas resistente.

35. Protocolo de comunicación en la red.

36. Características de las computadoras
remotas.

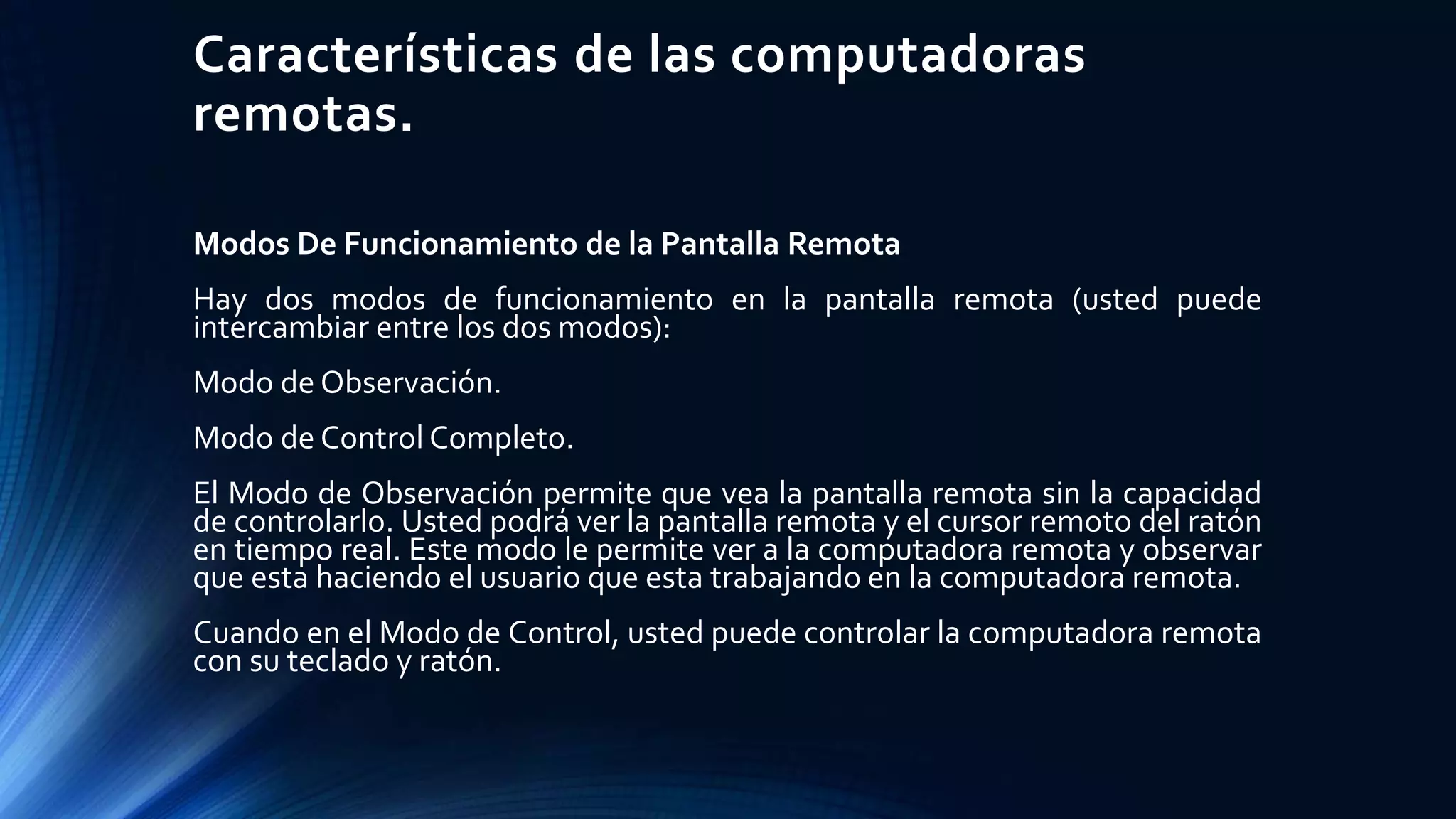

Modos De Funcionamiento de la Pantalla Remota
Hay dos modos de funcionamiento en la pantalla remota (usted puede
intercambiar entre los dos modos):
Modo de Observación.
Modo de Control Completo.
El Modo de Observación permite que vea la pantalla remota sin la capacidad
de controlarlo. Usted podrá ver la pantalla remota y el cursor remoto del ratón
en tiempo real. Este modo le permite ver a la computadora remota y observar
que esta haciendo el usuario que esta trabajando en la computadora remota.
Cuando en el Modo de Control, usted puede controlar la computadora remota
con su teclado y ratón.

37. Procedimiento para instalar y
configurar una tarjeta de red.
Pasos para instalar la tarjeta de red NIC en el PC:
1. Debes conocer el exacto de la tarjeta NIC y adquirir la tarjeta necesaria.
2. Apaga la computadora y ábrala quitando su cubierta
3. Inserta la tarjeta NIC en la ranura del PC y haz las conexiones necesarias,
consultando las instrucciones escritas en el manual de la tarjeta NIC.
4. Pon la cubierta del PC y reconecta el cable de alimentación y los demás
cables que pueda haber desconectado al quitar la cubierta.
5. Enciende el PC e inicia el programa
• Cuando configures la tarjeta NIC, el sistema te pedirá lo siguiente:
El nombre de la computadora
El grupo de trabajo

38. Tablero de conexiones

39. Diagrama del centro de cómputo e
instalación y configuración de la red.
Telnor
Internet
Router
Firewall
DNS
Correo/
DHCP
Servidor
web
Servidor
Aplicación

40. Conclusiones.
• Llegamos a la conclusión que esta practica ha sido muy
interesante ya que aprendimos como se manejan las redes
y las conexiones en un edificio tan grande e importante
como lo es el Ayuntamiento de Ensenada.
• Vimos como es importante siempre estar atentos a
cualquier desperfecto que pueda haber y todo siempre
deberá estar en orden para que nada afecte su
comportamiento.

41. REFERENCIAS
• Nosotros. Pagina web:
http://www.ensenada.gob.mx/xxi/
?page_id=1220
• Como instalar tarjeta de Red.
Fuentes Galindo M. Pagina web:
https://es.scribd.com/doc/9785461
8/Como-Instalar-y-Configurar-La-
Tarjeta-de-Red-Adaptadora-de-
Red

42. ANEXOS
Internet deTelnor
