Este documento describe un experimento para observar el campo eléctrico utilizando una jaula de Faraday y un generador de Van der Graaff. El objetivo es observar cómo se comporta el campo dentro y fuera de configuraciones de carga y ver las líneas de fuerza de diferentes distribuciones de carga. El experimento involucra conectar el generador a las jaulas internas y externas de diferentes maneras y observar el movimiento de péndulos cargados y llamas de velas dentro y fuera de la jaula.

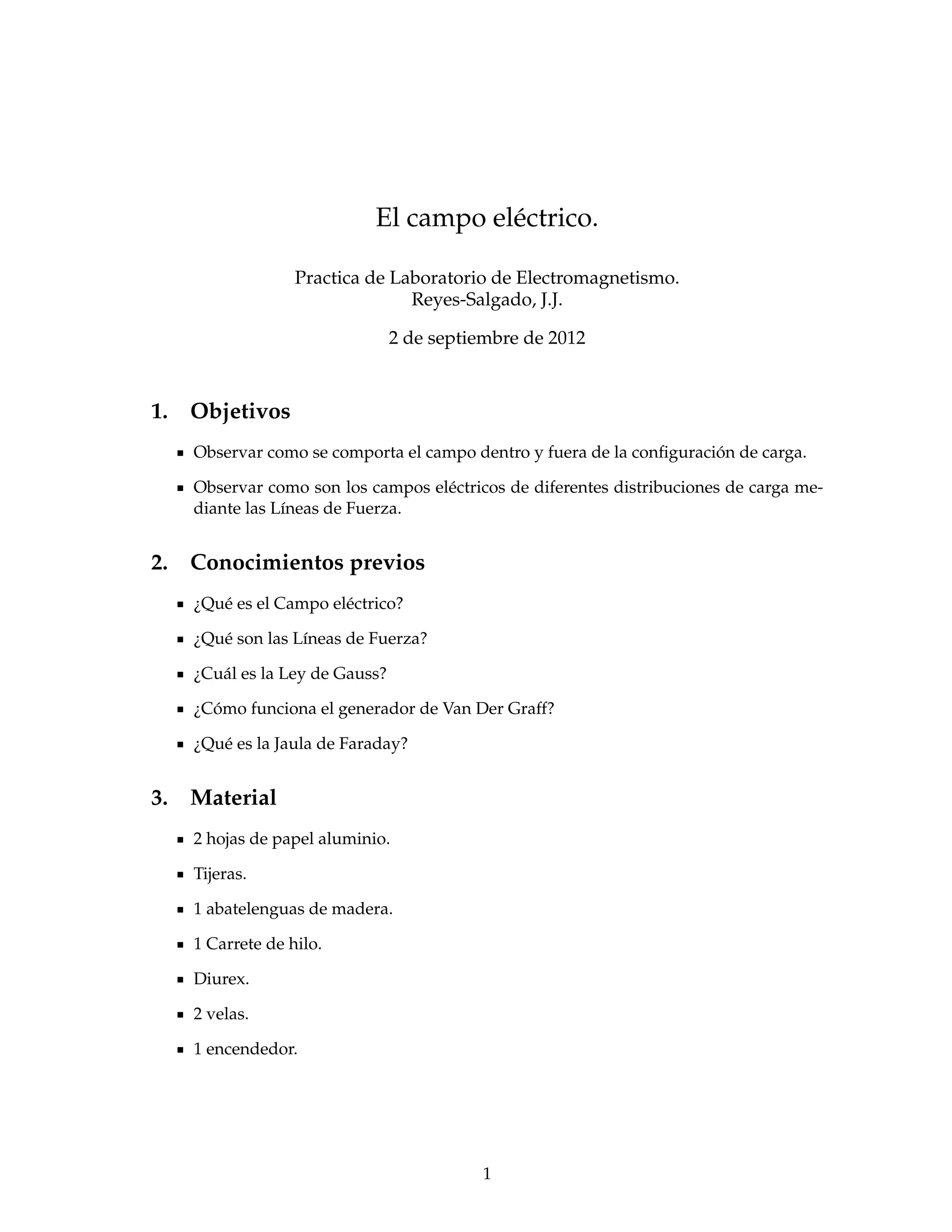

1. El campo eléctrico.
Practica de Laboratorio de Electromagnetismo.
Reyes-Salgado, J.J.
2 de septiembre de 2012
1. Objetivos
Observar como se comporta el campo dentro y fuera de la configuración de carga.
Observar como son los campos eléctricos de diferentes distribuciones de carga me-
diante las Líneas de Fuerza.
2. Conocimientos previos
¿Qué es el Campo eléctrico?
¿Qué son las Líneas de Fuerza?
¿Cuál es la Ley de Gauss?
¿Cómo funciona el generador de Van Der Graff?
¿Qué es la Jaula de Faraday?
3. Material
2 hojas de papel aluminio.
Tijeras.
1 abatelenguas de madera.
1 Carrete de hilo.
Diurex.
2 velas.
1 encendedor.
1

2. 4. Equipo
Generador de Van Der Graff.
Jaula de Faraday (ES-9042A).
Soporte universal.
5. Actividades
1. Conecte el generador a la jaula interior de la Jaula de Faraday, con el soporte uni-
versal y las bolitas de aluminio haga dos péndulos. Introduzca dentro de la jaula de
Faraday un péndulo sin tocarla y la otra en el exterior. Haga funcionar el generador
y observe que sucede con los péndulos. Ahora colocar el péndulo que estaba afuera
colocarlo entre los dos cilindros de la jaula. Apague el generador y descargue la jaula.
2. Conectar ahora el generador a la jaula exterior de la jaula de Faraday y realizar lo
mismo que en el punto anterior.
3. Del generador conectar la terminal positiva a la jaula interna y la terminal negativa
a la jaula externa. Colocar los péndulos como en el primer inciso.
4. Conectar de la terminal positiva del generador dos alambres uno para la jaula exte-
rior y otra para la jaula interior. Colocar los péndulos como en el primer inciso.
5. Conectar el generador a la jaula externa y ahora colocar las dos velas prendidas una
dentro y la otra afuera, observa que sucede con la flama de las velas. Apague el
generador.
6. Cuestionario
1. ¿Cómo se comporto la esfera dentro de la jaula de Faraday cargada? ¿Hay campo
eléctrico dentro de la jaula?
2. ¿Qué sucede con la vela dentro de la jaula?
3. ¿Qué sucede con la vela fuera de la jaula?
4. ¿Qué le sucede el péndulo que está entre las jaulas?
5. Explicar como se distribuye la carga en la jaula de Faraday (jaulas externa e interna)
en cada caso que lo conectamos al generador.
6. En ciertas regiones del espacio que rodeaba a los cuerpos cargados no se formaban
líneas de fuerza ¿en cuáles? y ¿Qué significa con respecto al campo?
7. En ciertas regiones del espacio que rodeaba a las distribuciones de carga se veían
mas juntas las líneas de fuerza que en otra regiones, ¿Cuáles distribuciones pasaba?
Explicar porqué.
