El microscopio metalográfico se utiliza para examinar las estructuras de grano y el tratamiento térmico de muestras metálicas mediante la reflexión de luz. Es útil para identificar metales y aleaciones, control de calidad industrial, y análisis de fallas. Proporciona imágenes ampliadas de la superficie de muestras metálicas pulidas usando luz reflejada para revelar características como granos, impurezas y daños.

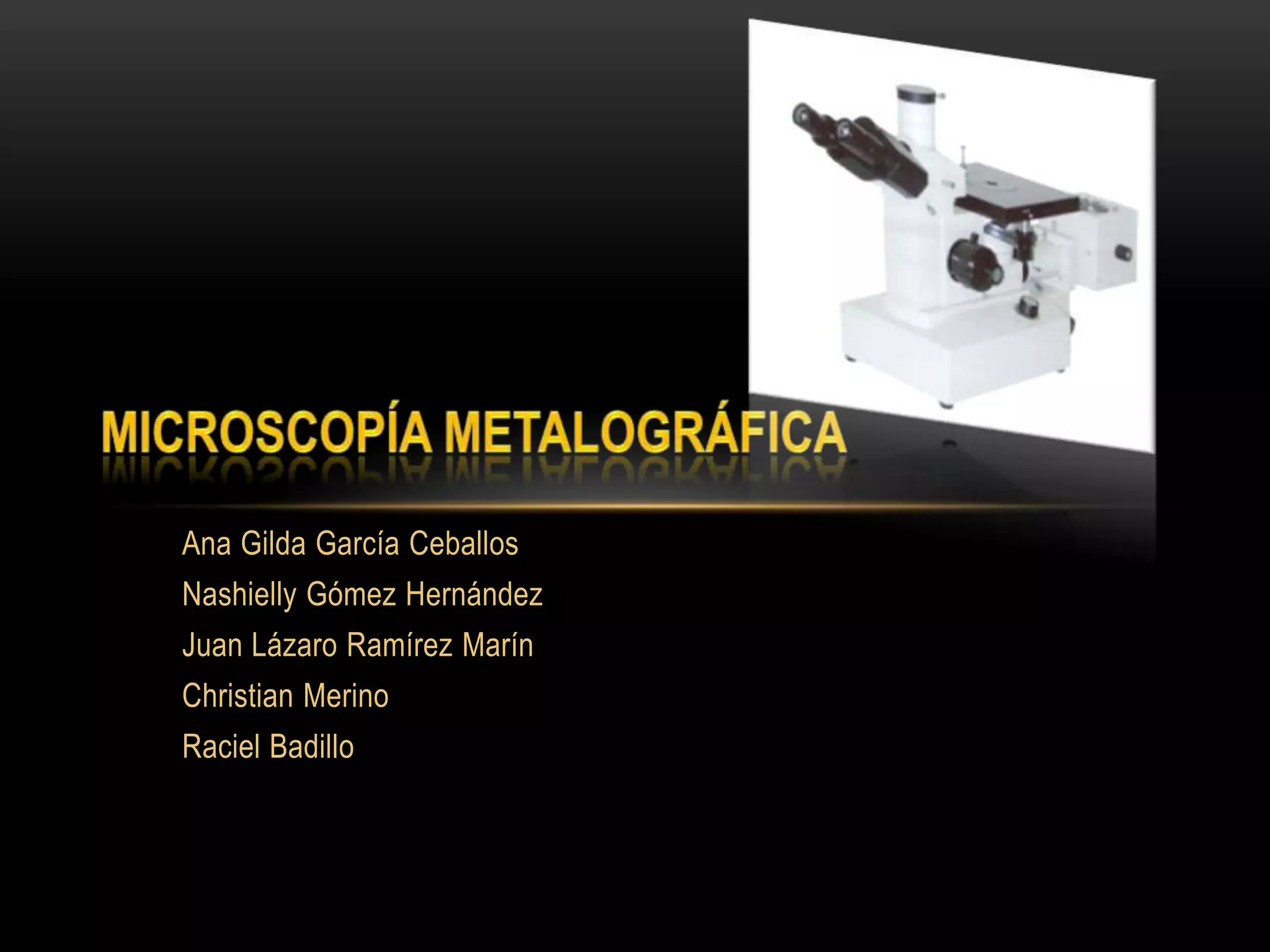

1. Ana Gilda García Ceballos
Nashielly Gómez Hernández
Juan Lázaro Ramírez Marín
Christian Merino
Raciel Badillo

2. • Se puede utilizar como una herramienta para
ayudar a identificar un metal o aleación, para
determinar si una aleación fue procesada
correctamente, para examinar múltiples fases
dentro de un material, para localizar y
caracterizar las imperfecciones tales como
huecos o impurezas, o para observar las áreas
dañadas o degradadas en las investigaciones de
análisis de fallas.

3. • Este tipo de microscopio es de uso común para el
control de calidad y producción en los procesos
industriales.
• Es posible realizar mediciones en los componentes
mecánicos y electrónicos, además permite efectuar el
control de superficie y el análisis óptico de los metales.
• Este tipo de microscopio difiere de los biológicos en
que el objeto a estudiar se ilumina con luz reflejada, ya
que las muestras cristalográficas son opacas a la luz.

4. • También conocido como metalógrafo. Es un
instrumento para examinar las estructuras de grano y
el tratamiento térmico de los efectos de un espécimen
metálico.
• Tiene un sistema de iluminación que pasa a través de
la lente, también conocido como epi-iluminación. Esto
da una luz óptima en la muestra, ya que es uniforme y
brillante a través del campo de vista.

5. • Su funcionamiento está basado en la reflexión de un haz de luz
horizontal que proviene de la fuente, dicha reflexión se produce,
por medio de un reflector de vidrio plano, hacia abajo, a través del
objetivo del microscopio sobre la superficie de la muestra.
• Parte de esta luz incidente, reflejada desde la superficie de la
muestra se amplificará al pasar a través del sistema inferior de
lentes, llegará al objetivo y continuará hacia arriba a través
reflector de vidrio plano; después, de nuevo se amplificará en el
sistema superior de lentes (ocular).

7. La siguiente colección de imágenes son microfotografías
realizadas durante el desarrollo del laboratorio de materiales
mediante el microscopio metalográfico:

8. • Con ellos es posible realizar mediciones en los
componentes mecánicos y electrónicos, permite además
efectuar el control de superficie y el análisis óptico de los
metales.
• Se utiliza en las fundiciones de metal a metal pulido para
examinar los huecos e inclusiones en el metal.
• Se utiliza para la visualización de obleas de silicio
semiconductor, así como para examen detallado de la
mayoría de cualquier espécimen plana, pulido que se ve
mejor bajo una luz reflejada.

9. • La limitación principal es la longitud de onda de la luz visible, la cual
limita la resolución de los detalles finos de la muestra metalográfica.
• Puesto que el ojo humano es insensible a las diferencias de
fase, debe incorporarse al microscopio un aparato óptico especial.
• Debido a las grandes dimensiones que este tipo de microscopio
posee para poder realizar el estudio de piezas metalicas hace que
este factor (tamaño) impida el libre movimiento o manejo del mismo.
• La máxima ampliación que se consigue con los microscopios
metalográficos es, aproximadamente, de 1500 aumentos. Con el
empleo de lentes bañadas en aceite puede mejorarse este
límite, hasta unos 2000 aumentos. No obstante, este es la mayor
magnificación que se puede conseguir con microscopía óptica, debido
al tamaño de la longitud de onda de la luz visible (aprox. 4000 Å).

10. • Ideal para observaciones en campo claro y luz polarizada
simple
• El diseño ergonómico de fácil uso permite una operación
simple El interruptor de alimentación, el dial de intensidad
de luz, la perilla de enfoque y las manijas de la platina
están ubicados al alcance del usuario
• La operación simple elimina la necesidad de ajustes
complicados de la palanca
• Permite objetivos corregidos al infinito con aumentos que

11. REFERENCIAS
• http://www.andersonmaterials.com/metal_microscopy.html
• http://www.uam.es/docencia/labvfmat//labvfmat/Anexo/microscopio_metalografi
co.htm
