El documento trata sobre sistemas solares fotovoltaicos. Explica el proceso de funcionamiento de un panel solar, que comienza cuando la luz del sol crea un pulso eléctrico que se convierte en corriente continua, la cual se dirige al inversor para convertirla en corriente alterna y almacenarla en baterías. También menciona algunas aplicaciones de la energía solar como iluminación, bombeo de agua, comunicaciones y señalización. Por último, destaca que a pesar de los avances en energías renov

1. EMANUEL DANIEL MAMANI SALAS
DANIEL ALVIS
DEIVID JATACO AGUILAR

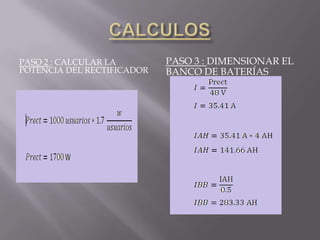

4. PASO 2 : CALCULAR LA
POTENCIA DEL RECTIFICADOR
PASO 3 : DIMENSIONAR EL
BANCO DE BATERÍAS

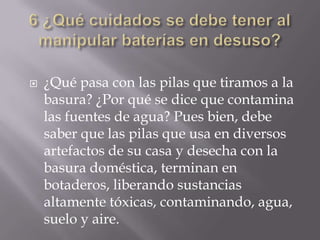

8.  ¿Qué pasa con las pilas que tiramos a la
basura? ¿Por qué se dice que contamina
las fuentes de agua? Pues bien, debe
saber que las pilas que usa en diversos
artefactos de su casa y desecha con la
basura doméstica, terminan en
botaderos, liberando sustancias
altamente tóxicas, contaminando, agua,
suelo y aire.

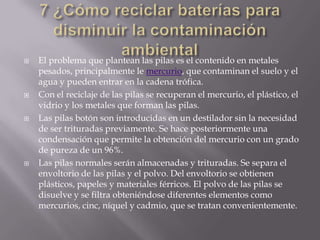

10.  El problema que plantean las pilas es el contenido en metales
pesados, principalmente le mercurio, que contaminan el suelo y el
agua y pueden entrar en la cadena trófica.
 Con el reciclaje de las pilas se recuperan el mercurio, el plástico, el
vidrio y los metales que forman las pilas.
 Las pilas botón son introducidas en un destilador sin la necesidad
de ser trituradas previamente. Se hace posteriormente una
condensación que permite la obtención del mercurio con un grado
de pureza de un 96%.
 Las pilas normales serán almacenadas y trituradas. Se separa el
envoltorio de las pilas y el polvo. Del envoltorio se obtienen
plásticos, papeles y materiales férricos. El polvo de las pilas se
disuelve y se filtra obteniéndose diferentes elementos como
mercurios, cinc, níquel y cadmio, que se tratan convenientemente.

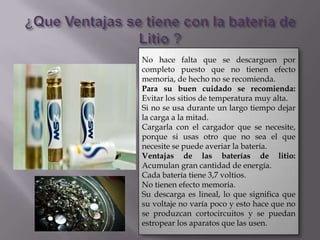

12. No hace falta que se descarguen por
completo puesto que no tienen efecto
memoria, de hecho no se recomienda.
Para su buen cuidado se recomienda:
Evitar los sitios de temperatura muy alta.
Si no se usa durante un largo tiempo dejar
la carga a la mitad.
Cargarla con el cargador que se necesite,
porque si usas otro que no sea el que
necesite se puede averiar la batería.
Ventajas de las baterías de litio:
Acumulan gran cantidad de energía.
Cada batería tiene 3,7 voltios.
No tienen efecto memoria.
Su descarga es lineal, lo que significa que
su voltaje no varía poco y esto hace que no
se produzcan cortocircuitos y se puedan
estropear los aparatos que las usen.

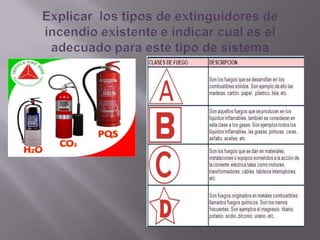

14. . Así como los hay para clase "A" y " B ", los fuegos clase " C también poseen
un agente extinguidor efectivo y en este tipo de fuego debemos tener en
cuenta el riesgo existente en lo referente al contacto con la energía eléctrica,
por lo tanto, el uso indebido de un extintor puede perjudicarnos. La base o
agente extinguidor utilizado en este extintor es el agua (C02), el cual entre
sus propiedades se resalta la no- conductividad eléctrica. Su operación es a
través de presión interna, la cual es dada por el mismo C02 dentro de su
contenedor.

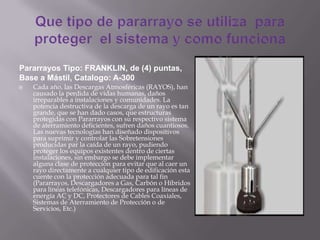

15.  Cada año, las Descargas Atmosféricas (RAYOS), han
causado la perdida de vidas humanas, daños
irreparables a instalaciones y comunidades. La
potencia destructiva de la descarga de un rayo es tan
grande, que se han dado casos, que estructuras
protegidas con Pararrayos con su respectivo sistema
de aterramiento deficientes, sufren daños cuantiosos.
Las nuevas tecnologías han diseñado dispositivos
para suprimir y controlar las Sobretensiones
producidas par la caída de un rayo, pudiendo
proteger los equipos existentes dentro de ciertas
instalaciones, sin embargo se debe implementar
alguna clase de protección para evitar que al caer un
rayo directamente a cualquier tipo de edificación esta
cuente con la protección adecuada para tal fin
(Pararrayos, Descargadores a Gas, Carbón o Híbridos
para líneas telefónicas, Descargadores para líneas de
energía AC y DC, Protectores de Cables Coaxiales,
Sistemas de Aterramiento de Protección o de
Servicios, Etc.)
Pararrayos Tipo: FRANKLIN, de (4) puntas,
Base a Mástil, Catalogo: A-300

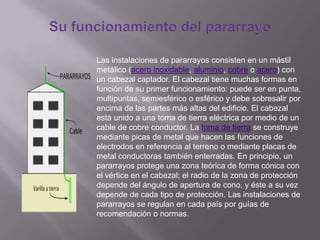

16. Las instalaciones de pararrayos consisten en un mástil
metálico (acero inoxidable, aluminio, cobre o acero) con
un cabezal captador. El cabezal tiene muchas formas en
función de su primer funcionamiento: puede ser en punta,
multipuntas, semiesférico o esférico y debe sobresalir por
encima de las partes más altas del edificio. El cabezal
está unido a una toma de tierra eléctrica por medio de un
cable de cobre conductor. La toma de tierra se construye
mediante picas de metal que hacen las funciones de
electrodos en referencia al terreno o mediante placas de
metal conductoras también enterradas. En principio, un
pararrayos protege una zona teórica de forma cónica con
el vértice en el cabezal; el radio de la zona de protección
depende del ángulo de apertura de cono, y éste a su vez
depende de cada tipo de protección. Las instalaciones de
pararrayos se regulan en cada país por guías de
recomendación o normas.

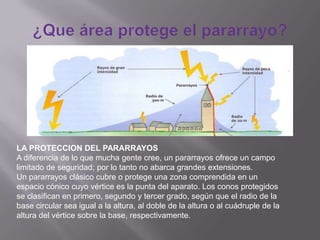

17. LA PROTECCION DEL PARARRAYOS
A diferencia de lo que mucha gente cree, un pararrayos ofrece un campo
limitado de seguridad; por lo tanto no abarca grandes extensiones.
Un pararrayos clásico cubre o protege una zona comprendida en un
espacio cónico cuyo vértice es la punta del aparato. Los conos protegidos
se clasifican en primero, segundo y tercer grado, según que el radio de la
base circular sea igual a la altura, al doble de la altura o al cuádruple de la
altura del vértice sobre la base, respectivamente.

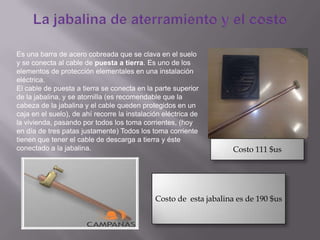

18. Es una barra de acero cobreada que se clava en el suelo
y se conecta al cable de puesta a tierra. Es uno de los
elementos de protección elementales en una instalación
eléctrica.
El cable de puesta a tierra se conecta en la parte superior
de la jabalina, y se atornilla (es recomendable que la
cabeza de la jabalina y el cable queden protegidos en un
caja en el suelo), de ahí recorre la instalación eléctrica de
la vivienda, pasando por todos los toma corrientes, (hoy
en día de tres patas justamente) Todos los toma corriente
tienen que tener el cable de descarga a tierra y éste
conectado a la jabalina.
Costo de esta jabalina es de 190 $us
Costo 111 $us

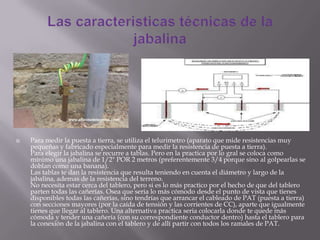

19.  Para medir la puesta a tierra, se utiliza el telurimetro (aparato que mide resistencias muy
pequeñas y fabricado especialmente para medir la resistencia de puesta a tierra).
Para elegir la jabalina se recurre a tablas. Pero en la practica por lo gral se coloca como
mínimo una jabalina de 1/2" POR 2 metros (preferentemente 3/4 porque sino al golpearlas se
doblan como una banana).
Las tablas te dan la resistencia que resulta teniendo en cuenta el diámetro y largo de la
jabalina, ademas de la resistencia del terreno.
No necesita estar cerca del tablero, pero si es lo más practico por el hecho de que del tablero
parten todas las cañerías. Osea que seria lo más cómodo desde el punto de vista que tienes
disponibles todas las cañerías, sino tendrías que arrancar el cableado de PAT (puesta a tierra)
con secciones mayores (por la caída de tensión y las corrientes de CC), aparte que igualmente
tienes que llegar al tablero. Una alternativa practica seria colocarla donde te quede más
cómoda y tender una cañería (con su correspondiente conductor dentro) hasta el tablero para
la conexión de la jabalina con el tablero y de allí partir con todos los ramales de PAT.

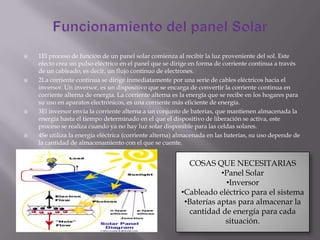

20.  1El proceso de función de un panel solar comienza al recibir la luz proveniente del sol. Este
efecto crea un pulso eléctrico en el panel que se dirige en forma de corriente continua a través
de un cableado, es decir, un flujo continuo de electrones.
 2La corriente continua se dirige inmediatamente por una serie de cables eléctricos hacia el
inversor. Un inversor, es un dispositivo que se encarga de convertir la corriente continua en
corriente alterna de energía. La corriente alterna es la energía que se recibe en los hogares para
su uso en aparatos electrónicos, es una corriente más eficiente de energía.
 3El inversor envía la corriente alterna a un conjunto de baterías, que mantienen almacenada la
energía hasta el tiempo determinado en el que el dispositivo de liberación se activa, este
proceso se realiza cuando ya no hay luz solar disponible para las celdas solares.
 4Se utiliza la energía eléctrica (corriente alterna) almacenada en las baterías, su uso depende de
la cantidad de almacenamiento con el que se cuente.
COSAS QUE NECESITARIAS
•Panel Solar
•Inversor
•Cableado eléctrico para el sistema
•Baterías aptas para almacenar la
cantidad de energía para cada
situación.

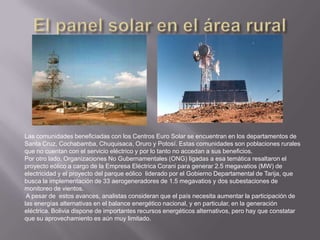

21. Las comunidades beneficiadas con los Centros Euro Solar se encuentran en los departamentos de
Santa Cruz, Cochabamba, Chuquisaca, Oruro y Potosí. Estas comunidades son poblaciones rurales
que no cuentan con el servicio eléctrico y por lo tanto no accedan a sus beneficios.
Por otro lado, Organizaciones No Gubernamentales (ONG) ligadas a esa temática resaltaron el
proyecto eólico a cargo de la Empresa Eléctrica Corani para generar 2.5 megavatios (MW) de
electricidad y el proyecto del parque eólico liderado por el Gobierno Departamental de Tarija, que
busca la implementación de 33 aerogeneradores de 1.5 megavatios y dos subestaciones de
monitoreo de vientos.
A pesar de estos avances, analistas consideran que el país necesita aumentar la participación de
las energías alternativas en el balance energético nacional, y en particular, en la generación
eléctrica. Bolivia dispone de importantes recursos energéticos alternativos, pero hay que constatar
que su aprovechamiento es aún muy limitado.

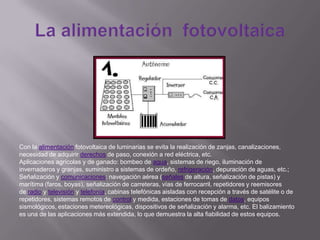

22. Con la alimentación fotovoltaica de luminarias se evita la realización de zanjas, canalizaciones,
necesidad de adquirir derechos de paso, conexión a red eléctrica, etc.
Aplicaciones agrícolas y de ganado: bombeo de agua, sistemas de riego, iluminación de
invernaderos y granjas, suministro a sistemas de ordeño, refrigeración, depuración de aguas, etc.;
Señalización y comunicaciones: navegación aérea (señales de altura, señalización de pistas) y
marítima (faros, boyas), señalización de carreteras, vías de ferrocarril, repetidores y reemisores
de radio y televisión y telefonía, cabinas telefónicas aisladas con recepción a través de satélite o de
repetidores, sistemas remotos de control y medida, estaciones de tomas de datos, equipos
sismológicos, estaciones metereológicas, dispositivos de señalización y alarma, etc. El balizamiento
es una de las aplicaciones más extendida, lo que demuestra la alta fiabilidad de estos equipos.

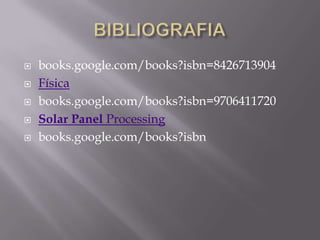

23.  books.google.com/books?isbn=8426713904
