1. Materiales: Propiedades
mecánicas y ensayos
TECNOLOGÍA
INDUSTRIAL II

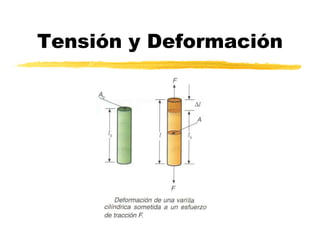

2. Tensión y Deformación

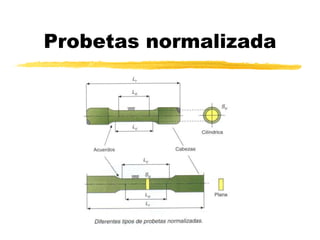

3. Probetas normalizada

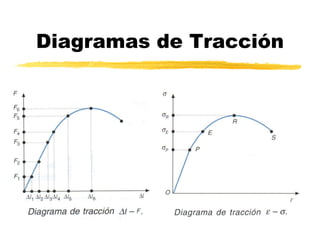

4. Diagramas de Tracción

5. Más diagramas de
tracción

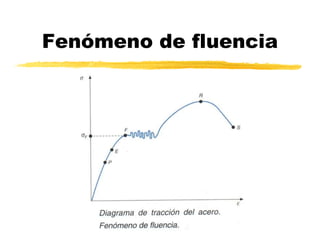

6. Fenómeno de fluencia

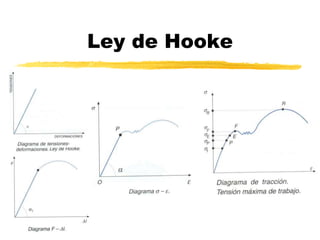

7. Ley de Hooke

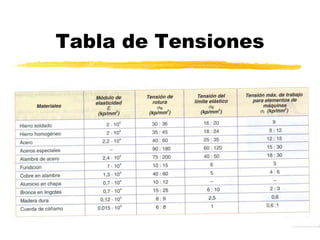

8. Tabla de Tensiones

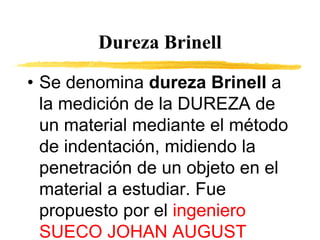

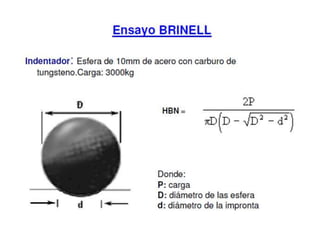

9. Dureza Brinell
• Se denomina dureza Brinell a
la medición de la DUREZA de
un material mediante el método
de indentación, midiendo la
penetración de un objeto en el
material a estudiar. Fue
propuesto por el ingeniero
SUECO JOHAN AUGUST

10. Ensayo de dureza,
Brinell
• La bola penetra dejando una marca.
• El peso de la bola se puede obtener con la siguiente
expresión: P = KD2
• donde:
• P: carga a utilizar medida en [kilopondio(kp)]. :
constante para cada material, que puede valer 5
(ALUMINIO, MAGNESIO y sus aleaciones), 10
(COBRE y sus aleaciones), y 30 (ACEROS).
• D: diámetro de la bola (indentador) medida en [mm].
Este ensayo sólo es válido para valores menores de
600 HB en el caso de utilizar la bola de acero, pues
para valores superiores la bola se deforma y el

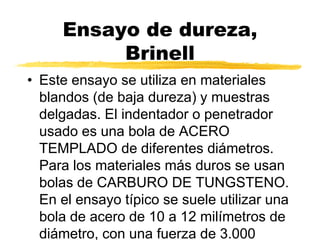

11. Ensayo de dureza,
Brinell
• Este ensayo se utiliza en materiales
blandos (de baja dureza) y muestras
delgadas. El indentador o penetrador
usado es una bola de ACERO
TEMPLADO de diferentes diámetros.
Para los materiales más duros se usan
bolas de CARBURO DE TUNGSTENO.
En el ensayo típico se suele utilizar una
bola de acero de 10 a 12 milímetros de
diámetro, con una fuerza de 3.000

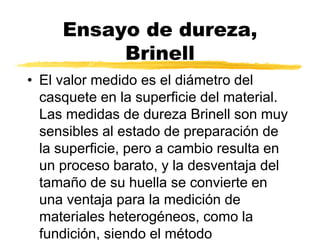

12. Ensayo de dureza,
Brinell
• El valor medido es el diámetro del
casquete en la superficie del material.
Las medidas de dureza Brinell son muy
sensibles al estado de preparación de
la superficie, pero a cambio resulta en
un proceso barato, y la desventaja del
tamaño de su huella se convierte en
una ventaja para la medición de
materiales heterogéneos, como la
fundición, siendo el método

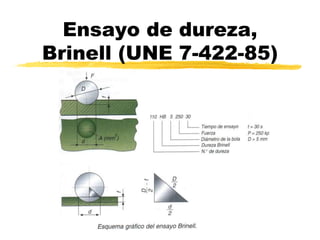

13. Ensayo de dureza,
Brinell (UNE 7-422-85)

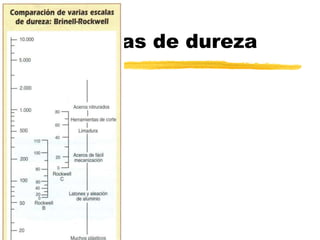

14. Escalas de dureza

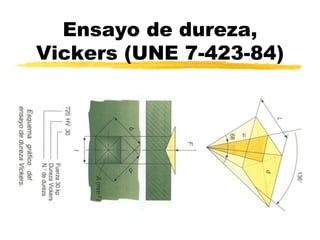

15. Ensayo de dureza,
Vickers (UNE 7-423-84)

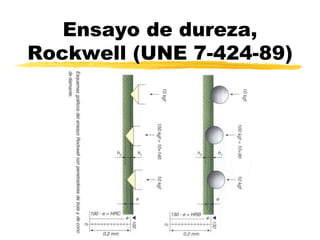

16. Ensayo de dureza,
Rockwell (UNE 7-424-89)

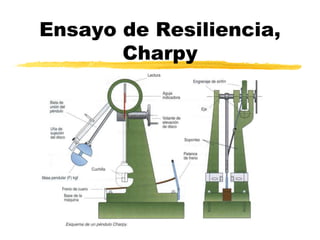

17. Ensayo de Resiliencia,
Charpy
