Este documento presenta una pregunta sobre circuitos eléctricos en serie. Ofrece cuatro opciones de respuesta sobre las características de un circuito en serie de resistencias. La opción correcta es que la suma de la diferencia de potencial en cada resistencia es igual al voltaje total del circuito. Las otras opciones son incorrectas porque describen características de circuitos en paralelo o propiedades erróneas de circuitos en serie.

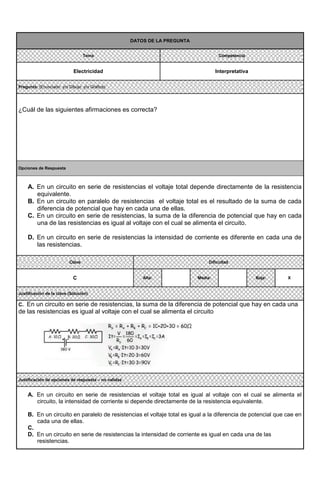

1. DATOS DE LA PREGUNTA
Tema Competencia
Electricidad Interpretativa
Pregunta: (Enunciado y/o Dibujo y/o Gráfica)
¿Cuál de las siguientes afirmaciones es correcta?
Opciones de Respuesta
A. En un circuito en serie de resistencias el voltaje total depende directamente de la resistencia
equivalente.
B. En un circuito en paralelo de resistencias el voltaje total es el resultado de la suma de cada
diferencia de potencial que hay en cada una de ellas.
C. En un circuito en serie de resistencias, la suma de la diferencia de potencial que hay en cada
una de las resistencias es igual al voltaje con el cual se alimenta el circuito.
D. En un circuito en serie de resistencias la intensidad de corriente es diferente en cada una de
las resistencias.
Clave Dificultad
C Alta: Media: Baja: X
Justificación de la clave (Solución)
C. En un circuito en serie de resistencias, la suma de la diferencia de potencial que hay en cada una
de las resistencias es igual al voltaje con el cual se alimenta el circuito
Justificación de opciones de respuesta – no validas
A. En un circuito en serie de resistencias el voltaje total es igual al voltaje con el cual se alimenta el
circuito, la intensidad de corriente si depende directamente de la resistencia equivalente.
B. En un circuito en paralelo de resistencias el voltaje total es igual a la diferencia de potencial que cae en
cada una de ellas.
C.
D. En un circuito en serie de resistencias la intensidad de corriente es igual en cada una de las
resistencias.
