INSTITUTO TECNOLOGICO DE TUXTEPEC
                 FUNDAMENTOS DE DESARROLLO DE SISTEMAS


                INGENIERIA EN SISTEMAS COMPUTACIONALES


              CUESTIONARIO
        INTEGRANTES:
•   Oswaldo Ibáñez García
•   Daniel Espinoza Serrano
•   Avelino Felipe Policarpio
•   Hurí Omar Ramírez Márquez
•   Victor Gabriel Rocha Mayora
•   Jose Fausto Ovando

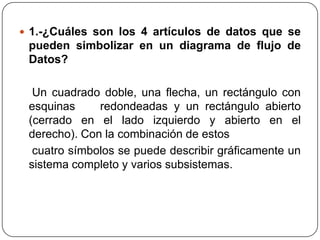

 1.-¿Cuáles son los 4 artículos de datos que se
 pueden simbolizar en un diagrama de flujo de
 Datos?

  Un cuadrado doble, una flecha, un rectángulo con
 esquinas     redondeadas y un rectángulo abierto
 (cerrado en el lado izquierdo y abierto en el
 derecho). Con la combinación de estos
  cuatro símbolos se puede describir gráficamente un
 sistema completo y varios subsistemas.

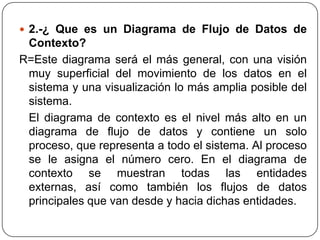

 2.-¿ Que es un Diagrama de Flujo de Datos de
 Contexto?
R=Este diagrama será el más general, con una visión
 muy superficial del movimiento de los datos en el
 sistema y una visualización lo más amplia posible del
 sistema.
 El diagrama de contexto es el nivel más alto en un
 diagrama de flujo de datos y contiene un solo
 proceso, que representa a todo el sistema. Al proceso
 se le asigna el número cero. En el diagrama de
 contexto se muestran todas las entidades
 externas, así como también los flujos de datos
 principales que van desde y hacia dichas entidades.

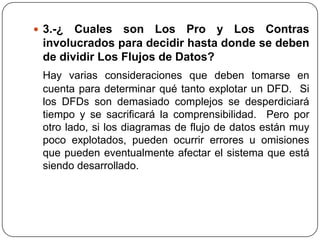

 3.-¿ Cuales son Los Pro y Los Contras
 involucrados para decidir hasta donde se deben
 de dividir Los Flujos de Datos?
 Hay varias consideraciones que deben tomarse en
 cuenta para determinar qué tanto explotar un DFD. Si
 los DFDs son demasiado complejos se desperdiciará
 tiempo y se sacrificará la comprensibilidad. Pero por
 otro lado, si los diagramas de flujo de datos están muy
 poco explotados, pueden ocurrir errores u omisiones
 que pueden eventualmente afectar el sistema que está
 siendo desarrollado.
 4.-¿ Cuál es la diferencia entre un Diagrama de
 Flujo Lógico y uno Físico?
 Un diagrama de flujo de datos lógico se enfoca en el
 negocio y en el funcionamiento de éste. No se
 ocupa de la manera en que se construirá el sistema.
 Más bien, describe los eventos que ocurren en el
 negocio y los datos requeridos y producidos por
 cada evento. Por el contrario, un diagrama de flujo
 de datos físico muestra cómo se implementará el
 sistema, incluyendo el hardware, el software, los
 archivos y las personas involucradas en el sistema.
 5.-Mencione 3 razones para crear un Diagrama
 de Flujo de Datos Lógicos:

1. Mejor comunicación con los usuarios.
2. Sistemas más estables.
3. Mejor entendimiento del negocio por parte de los
  analistas.
4. Flexibilidad y mantenimiento.

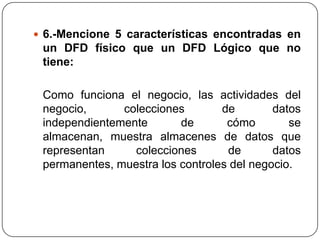

 6.-Mencione 5 características encontradas en
 un DFD físico que un DFD Lógico que no
 tiene:

 Como funciona el negocio, las actividades del
 negocio,      colecciones        de        datos
 independientemente       de       cómo        se
 almacenan, muestra almacenes de datos que
 representan     colecciones       de       datos
 permanentes, muestra los controles del negocio.

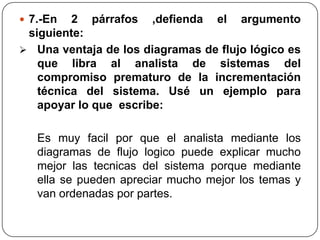

 7.-En  2 párrafos ,defienda el argumento
 siguiente:
 Una ventaja de los diagramas de flujo lógico es
   que libra al analista de sistemas del
   compromiso prematuro de la incrementación
   técnica del sistema. Usé un ejemplo para
   apoyar lo que escribe:

   Es muy facil por que el analista mediante los
   diagramas de flujo logico puede explicar mucho
   mejor las tecnicas del sistema porque mediante
   ella se pueden apreciar mucho mejor los temas y
   van ordenadas por partes.

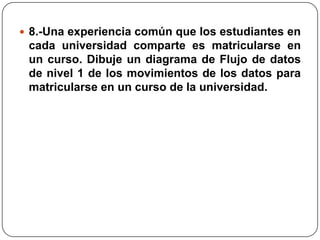

 8.-Una experiencia común que los estudiantes en
 cada universidad comparte es matricularse en
 un curso. Dibuje un diagrama de Flujo de datos
 de nivel 1 de los movimientos de los datos para
 matricularse en un curso de la universidad.

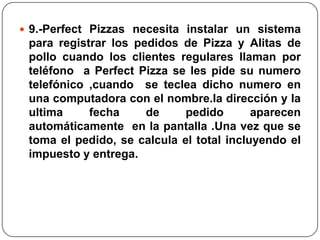

 9.-Perfect Pizzas necesita instalar un sistema
 para registrar los pedidos de Pizza y Alitas de
 pollo cuando los clientes regulares llaman por
 teléfono a Perfect Pizza se les pide su numero
 telefónico ,cuando se teclea dicho numero en
 una computadora con el nombre.la dirección y la
 ultima     fecha     de     pedido       aparecen
 automáticamente en la pantalla .Una vez que se
 toma el pedido, se calcula el total incluyendo el
 impuesto y entrega.

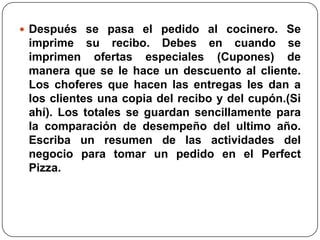

 Después se pasa el pedido al cocinero. Se
 imprime su recibo. Debes en cuando se
 imprimen ofertas especiales (Cupones) de
 manera que se le hace un descuento al cliente.
 Los choferes que hacen las entregas les dan a
 los clientes una copia del recibo y del cupón.(Si
 ahí). Los totales se guardan sencillamente para
 la comparación de desempeño del ultimo año.
 Escriba un resumen de las actividades del
 negocio para tomar un pedido en el Perfect
 Pizza.
 10.-Dibuje un diagrama de flujo de datos o DF. De
 contexto para Perfect Pizza.

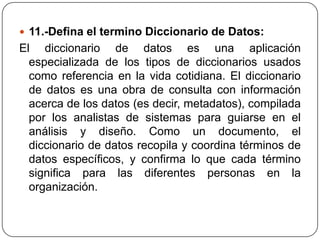

 11.-Defina el termino Diccionario de Datos:
El diccionario de datos es una aplicación
  especializada de los tipos de diccionarios usados
  como referencia en la vida cotidiana. El diccionario
  de datos es una obra de consulta con información
  acerca de los datos (es decir, metadatos), compilada
  por los analistas de sistemas para guiarse en el
  análisis y diseño. Como un documento, el
  diccionario de datos recopila y coordina términos de
  datos específicos, y confirma lo que cada término
  significa para las diferentes personas en la
  organización.

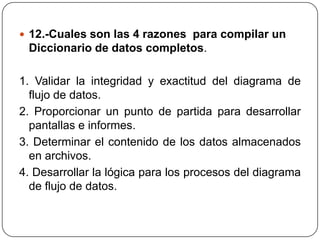

 12.-Cuales son las 4 razones para compilar un
 Diccionario de datos completos.

1. Validar la integridad y exactitud del diagrama de
  flujo de datos.
2. Proporcionar un punto de partida para desarrollar
  pantallas e informes.
3. Determinar el contenido de los datos almacenados
  en archivos.
4. Desarrollar la lógica para los procesos del diagrama
  de flujo de datos.

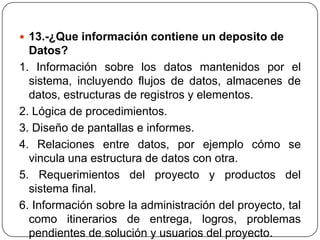

 13.-¿Que información contiene un deposito de
  Datos?
1. Información sobre los datos mantenidos por el
  sistema, incluyendo flujos de datos, almacenes de
  datos, estructuras de registros y elementos.
2. Lógica de procedimientos.
3. Diseño de pantallas e informes.
4. Relaciones entre datos, por ejemplo cómo se
  vincula una estructura de datos con otra.
5. Requerimientos del proyecto y productos del
  sistema final.
6. Información sobre la administración del proyecto, tal
  como itinerarios de entrega, logros, problemas
  pendientes de solución y usuarios del proyecto.
 14.-Mencione   La notación utilizada para indicar las
  relaciones estructurales de datos:

1. Un signo de igual ( -) significa "está compuesto de".
2. Un signo de suma (+) significa "y".
3. Las llaves {} indican elementos repetitivos, también llamados
   grupos de repetición o tablas. En el grupo podría haber un
   elemento de repetición o varios de ellos. El grupo de
   repetición podría tener condiciones, tal como un número fijo
   de repeticiones o límites superiores e inferiores para el
   número de repeticiones.
4. Los corchetes [ ] representan una situación de uno u otro. Se
   podría representar un elemento u otro, pero no ambos. Los
   elementos listados entre los corchetes son mutuamente
   excluyentes.
5. Los paréntesis () representan un elemento opcional. Los
   elementos opcionales se podrían dejar en blanco en la
   entrada de las pantallas y podrían contener espacios o ceros
para campos numéricos en las estructuras de archivos.

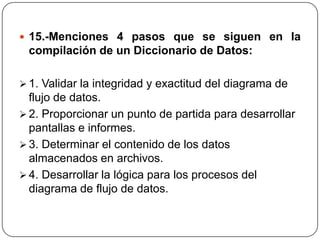

 15.-Menciones 4 pasos que se siguen en la
 compilación de un Diccionario de Datos:

 1. Validar la integridad y exactitud del diagrama de
  flujo de datos.
 2. Proporcionar un punto de partida para desarrollar
  pantallas e informes.
 3. Determinar el contenido de los datos
  almacenados en archivos.
 4. Desarrollar la lógica para los procesos del
  diagrama de flujo de datos.

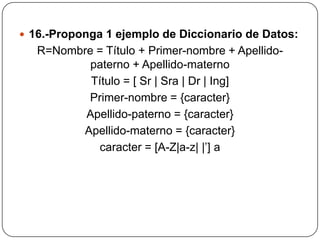

 16.-Proponga 1 ejemplo de Diccionario de Datos:
   R=Nombre = Título + Primer-nombre + Apellido-
           paterno + Apellido-materno
           Título = [ Sr | Sra | Dr | Ing]
          Primer-nombre = {caracter}
          Apellido-paterno = {caracter}
         Apellido-materno = {caracter}
             caracter = [A-Z|a-z| |’] a

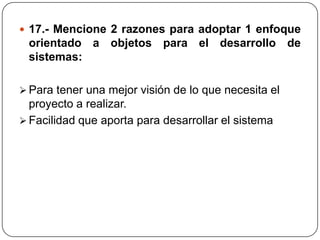

 17.- Mencione 2 razones para adoptar 1 enfoque
 orientado a objetos para el desarrollo de
 sistemas:

 Para tener una mejor visión de lo que necesita el
  proyecto a realizar.
 Facilidad que aporta para desarrollar el sistema

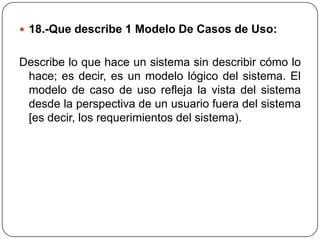

 18.-Que describe 1 Modelo De Casos de Uso:


Describe lo que hace un sistema sin describir cómo lo
 hace; es decir, es un modelo lógico del sistema. El
 modelo de caso de uso refleja la vista del sistema
 desde la perspectiva de un usuario fuera del sistema
 [es decir, los requerimientos del sistema).
 19.-Usted describiría a un modelo de casos de
 uso como un modelo lógico o Físico del sistema.
 Argumente su respuesta en un párrafo.
 20.-Cuales son las 3 cosas que siempre debe
 describir un caso de uso:

1. Identificadores e iniciadores de caso de uso.
2. Pasos desempeñados.
3. Condiciones, suposiciones y preguntas.
