1. PREELIMINARES

2. CONCEPTO DE OBRA

3. Concepto de obra
Qué es…
Donde…
Descripción de como y características a detalle…
Qué contemplamos para cobrar…
Plantilla de concreto en cimentación de 5cm de espesor con
f´c= 50kg/cm2, T.M.A. 3/4 , cemento normal. El precio unitario
incluye mano de obra, materiales, herramientas, desperdicios
y acarreos.

4. 1.0 PREELIMINARES
1.1 Limpieza del terreno a mano, el precio incluye mano de
obra y herramientas.
1.2 Trazo y nivelación en área de edificios, el precio unitario
incluye mano de obra, materiales y herramientas.
1.3 Excavación a mano en terreno tipo II de 0.0 a 2.0 m de
profundidad, medido compactado, el precio unitario incluye
afine de taludes, mano de obra y herramientas.
1.4 Relleno de material mejorado compactados en capa de
15cm de espesor con pisón de mano, agregando agua
necesaria, el precio unitario incluye materiales, mano de
obra, herramientas, acarreos y desperdicios.

5. 1.1 Limpieza de terreno.
Basura y corte de monte a una altura no mas de 50 cm.
Despalme.
10 cm de espesor del suelo.
Desenraice.
Raíces de arboles.
Deshierbe.
Monte mayor de 50cm.

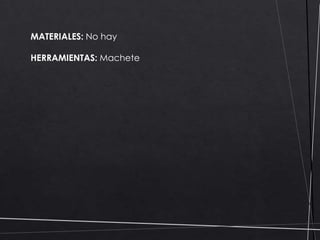

6. MATERIALES: No hay
HERRAMIENTAS: Machete

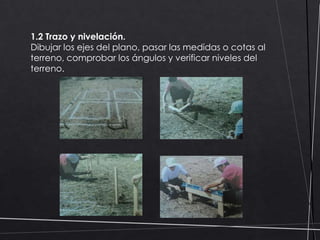

7. 1.2 Trazo y nivelación.
Dibujar los ejes del plano, pasar las medidas o cotas al
terreno, comprobar los ángulos y verificar niveles del
terreno.

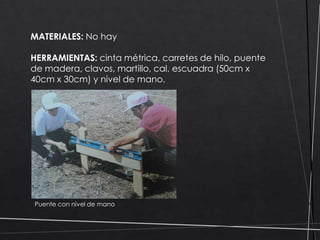

8. MATERIALES: No hay
HERRAMIENTAS: cinta métrica, carretes de hilo, puente
de madera, clavos, martillo, cal, escuadra (50cm x
40cm x 30cm) y nivel de mano.
Puente con nivel de mano

9. 1.3 Excavación.
Cavidad de la cimentación en el terreno.

10. MATERIALES: No hay
HERRAMIENTAS: pala, pico, excavadora.

11. 1.4 Relleno.
Llena el espacio excedente de la excavación y da
soporte y mejora el suelo bajo la cimentación.

12. MATERIALES: caliche, grava, piedra caliza.
Caliche
Roca caliza
Grava
HERRAMIENTAS: apisonador, pisón de mano.
Apisonador
Pisón de mano

13. RENDIMIENTO

14. SINDICATO DE TRABAJADORES DE LA INDUSTRIA Y
CONSTRUCCIÓN CONEXOS Y SIMILARES DEL ESTADO DE
CHIAPAS, C.T.M.
CONCEPTO
RENDIMIENTO
UNIDAD
SALARIO
LIMPIEZA DE TERRENO
42
M2
142.13
TRAZO Y NIVELACION
42
M2
293.31
DESMONTE DE TERRENO MALEZA
BAJA CON MACHETE
300
M2
141.97

15. 1. QUÉ HACER ANTES DE INICIAR UNA OBRA.
2. COMODETERMINAR EL NUMERO DE TRABAJADORES.
3. COMO ORGANIZAR EL TIEMPO DE EJECUCIÓN.

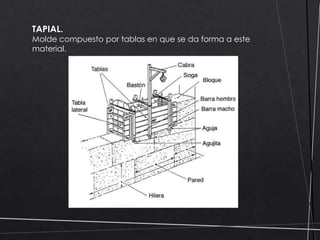

16. TAPIAL.
Molde compuesto por tablas en que se da forma a este
material.

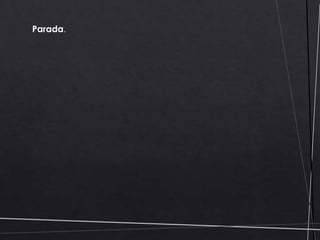

17. Parada.

18. GRACIAS
