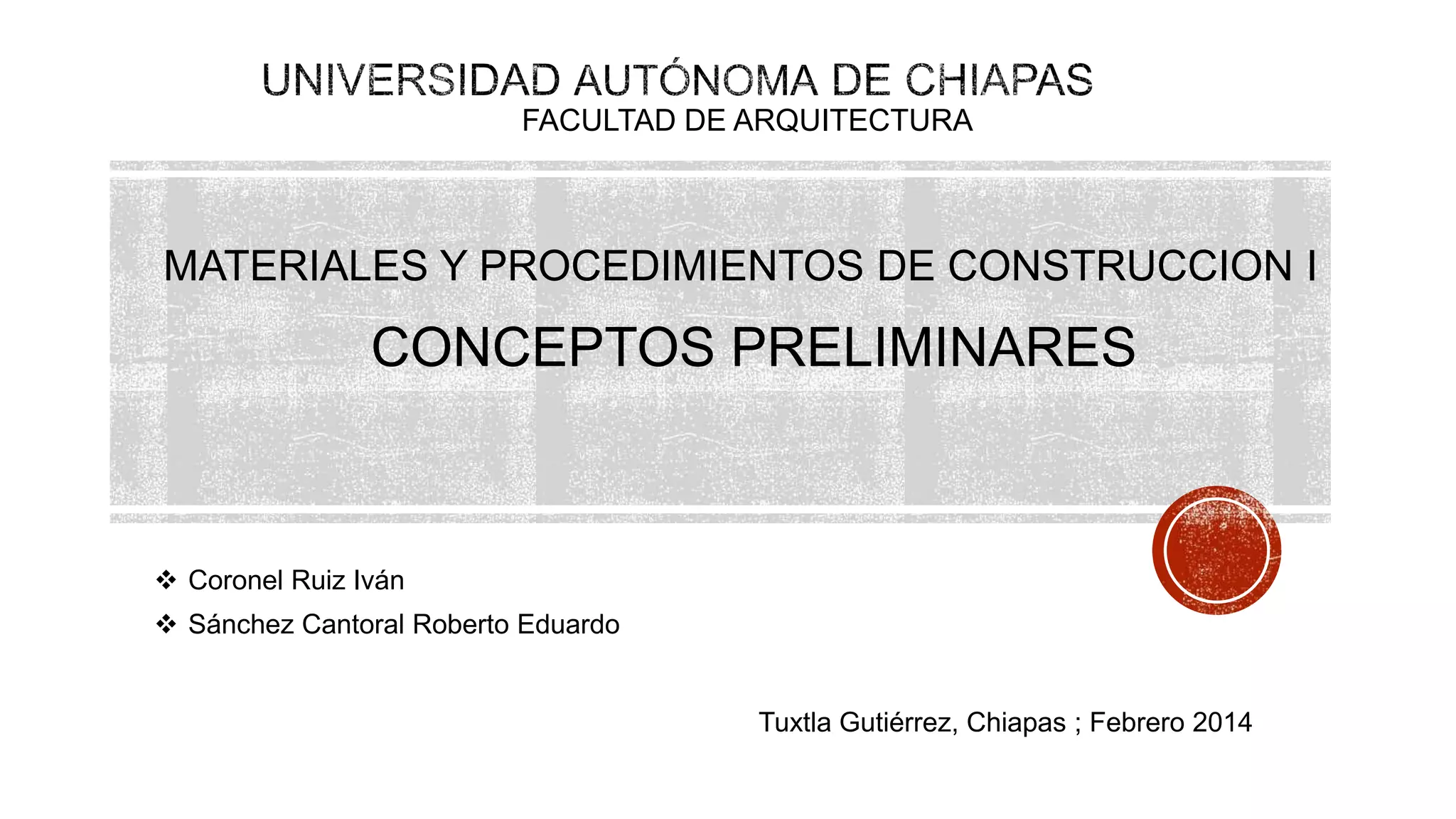

FACULTAD DE ARQUITECTURA

MATERIALES Y PROCEDIMIENTOS DE CONSTRUCCION I

CONCEPTOS PRELIMINARES

 Coronel Ruiz Iván
 Sánchez Cantoral Roberto Eduardo

Tuxtla Gutiérrez, Chiapas ; Febrero 2014

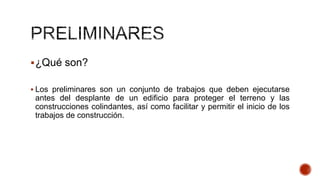

 ¿Qué son?
 Los preliminares son un conjunto de trabajos que deben ejecutarse

antes del desplante de un edificio para proteger el terreno y las
construcciones colindantes, así como facilitar y permitir el inicio de los
trabajos de construcción.
HERRAMIENTAS
- Cinta métrica o metro común
- Carretes de hilo
- Estacas de madera
- Martillo o maceta para clavar las estacas
- Nivel de manguera
- Nivel de mano
- Tránsito
- Escuadra para albañilería (30cm x 40 cm x 50 cm)

MATERIALES
- Tornillos (cabeza de cruz)
- Varilla (9.5 mm de diámetro, 3/8”, de 10 cm de longitud)
- Trompos de tachuela
- Clavos (2”)
- Cal

Trabajo necesario para definir y
diferenciar puntos, distancias,
ángulos y cotas en el terreno,
partiendo de los datos del
proyecto ejecutivo.

Es el conjunto de trabajos
necesarios para determinar en
el campo las elevaciones de
todos los puntos característicos
replanteados de las estaciones
con cadenamientos cerrados a
cada veinte (20) metros, o lo
especificado en el proyecto, de
los puntos singulares que se
caractericen cambios en la
pendiente del terreno.
La medición se hará considerando comodidad del metro
cuadrado (m2) de trazo.

Concepto

Unidad

REGION I

REGION II

REGION III

REGION IV

REGION V

REGION VI

REGION VII

M2

$9,77

$9,77

$9,77

$9,77

$9,77

$9,77

$9,77

REGION VIII

REGION IX

REGION X

REGION XI

REGION XII

REGION XIII

REGION XIV

REGION XV

$11,60

$9,83

$9,83

$9,83

$9,83

$9,83

$9,83

$9,83

TABULADOR DE EDIFICACION

PRELIMINARES

LIMPIA Y TRAZO
LIMPIEZA TRAZO Y NIVELACIÓN EN ÁREA
DE DESPLANTE DE EDIFICACIONES.
INCLUYE TODO LO NECESARIO PARA SU
CORRECTA EJECUCION.
 Es

UNIDAD DE TRABAJO

la remoción de
vegetación existente en
áreas
destinadas
instalaciones
edificaciones con objeto
eliminar la presencia
material vegetal.

La unidad de medida para el
pago del desmonte y la
limpieza será el metro

HERRAMIENTAS:

cuadrado (m2) real medido
sobre la superficie del área
desmontada.

- Cortador de tacones
- Cizallas

la
las
a
o
de
de

El desmonte comprende:

- Pico

 a.

Tala
arbustos.

- Rastrillo industrial

de

árboles

y

 b. Roza, que consiste en
Concepto
DESMONTE, DESHIERBE
Y
DESENRAICÉ
CON
EQUIPO
MECÁNICO;
INCLUYE:
ACAMELLONADO
PARA
SU
POSTERIOR
EXTRACCIÓN,
HERRAMIENTA MENOR,
MANO DE OBRA Y TODO
LO NECESARIO PARA SU
CORRECTA EJECUCION.

Unidad REGION I
M2

$2,49

REGION II

REGION III

REGION IV

REGION V

$2,49

$2,49

$2,49

$2,49

REGION VI REGION VII
$2,49

$2,49

cortar y retirar la maleza o
hierba.
 c. Desenraice, que consiste

en sacar los troncos
tocones con o sin raíces.

o

 d. Limpia y disposición final

del material producto del
desmonte al sitio indicado
por la supervisión.

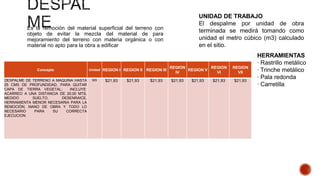

UNIDAD DE TRABAJO
El despalme por unidad de obra
terminada se medirá tomando como
unidad el metro cúbico (m3) calculado
en el sitio.

Es la remoción del material superficial del terreno con
objeto de evitar la mezcla del material de para
mejoramiento del terreno con materia orgánica o con
material no apto para la obra a edificar

Concepto

Unidad

DESPALME DE TERRENO A MAQUINA HASTA
25 CMS DE PROFUNDIDAD, PARA QUITAR
CAPA DE TIERRA VEGETAL;
INCLUYE:
ACARREO A UNA DISTANCIA DE 20.00 MTS,
MEDIDO
SUELTO,
DESENRAICE,
HERRAMIENTA MENOR NECESARIA PARA LA
REMOCIÓN, MANO DE OBRA Y TODO LO
NECESARIO
PARA
SU
CORRECTA
EJECUCION.

M3

REGION I REGION II REGION III
$21,93

$21,93

$21,93

REGION
REGION
REGION V
IV
VI
$21,93

$21,93

$21,93

REGION
VII
$21,93

HERRAMIENTAS
· Rastrillo metálico
· Trinche metálico
· Pala redonda
· Carretilla
Son estructuras que se construyen con
materiales producto de cortes o procedentes de
bancos con objeto de alcanzar niveles
establecidos en el proyecto, cimentar
estructuras y tender taludes.

UNIDAD DE TRABAJO
La formación de terraplenes por unidad de
obra terminada se medirá tomando como
unidad el metro cúbico (m3) de terraplén
terminado.

EQUIPO.
El equipo a utilizar para la conformación de
terraplenes será
propuesto por el contratista y aprobado por el
supervisor.
1. Motoconformadoras.
Las motoconformadoras que se utilicen para el
extendido y conformación de terraplenes serán
autopropulsadas.
2. Tractores.
Los tractores serán montados sobre orugas,
reversibles,
con la potencia y capacidad compatibles con el
frente de
ataque.
3. Motoescrepas.
Las motoescrepas serán autocargables en el menor
tiempo, con descarga plena.
4. Cargadores frontales.
Los cargadores frontales serán autopropulsados y
reversibles.
5. Compactadores.
Los compactadores vibratorios estarán equipados
con
controles para modificar la amplitud y frecuencia de
vibración.
BODEGA
LIMPIEZA DEL TERRENO
La limpieza del terreno, se hará para
preparar el lugar donde se va a
construir, quitando de la basura,
escombro, hierba, arbustos, o restos de
construcciones anteriores. Así mismo,
se debe nivelar el terreno en el caso de
que existan montones de tierra o algún
otro material. Si se encuentran raíces o
restos de árboles, deben quitarse
completamente para no estorbar el
proceso
de
la
obra.
Los escombros, productos de la
limpieza del terreno, deben sacarse de
la obra o colocarse en un lugar donde
no estorben, si es que el tamaño del
terreno así lo permite.

HERRAMIENTAS
• Machete
• Pala
• Coa
• Carretilla
• pico

Al comenzar un proyecto constructivo
se debe tomar en cuenta las
necesidades de los trabajadores, lugar
donde guardar los materiales,
alumbramiento de la obra y protección
del terreno, entre otras

MATERIALES:
Madera: triplay; polines, clavos,
bisagras, candado y cadena, cable,
Soquet y foco de 100 wats
HERRAMIENTAS:
Martillo, taladro, serrucho, pala, barreta
La excavación para estructuras es la remoción y
extracción de materiales del suelo o terreno,
efectuada de acuerdo con lo fijado en el proyecto o lo
ordenado por la supervisión, para desplantar o alojar
una estructura o instalaciones.
HERRAMIENTAS:
Pico, pala, barreta, barretón, carretilla, marro, cincel,
taladro

UNIDAD DE TRABAJO:
La medición de los volúmenes excavados se hará
tomando como unidad el metro cúbico (m3), medido
en sitio.

RELLENOS
RELLENOS
El relleno es la colocación de materiales
seleccionados en excavaciones y obras de
terracerías.
HERRAMIENTAS:
Pala, coa, carreta
MATERIALES:
Caliche, arena, arcilla
UNIDAD DE TRABAJO:
Medición, El relleno de excavaciones con
materiales producto de las mismas, se medirá
como parte del concepto de excavación.
El relleno con materiales procedentes de
bancos se medirá tomando como base de
pago el metro cúbico (m3) de relleno
terminado.
Los tapiales son elementos que se utilizan para delimitar la zona de la obra para la protección del
tránsito de personas ajenas a la obra y de los propios trabajadores.
Los tapiales se construirán en la ubicación y de las dimensiones y características que fije el proyecto u
ordene la supervisión.
De acuerdo con los requerimientos de la obra, los tapiales podrán ser horizontales o verticales.
Se construirán de madera de pino de segunda con tableros de triplay de 16 mm de espesor, con base
de madera formada por barrotes de 4” x 2” y polines de 4” x 4”.
Para los tapiales horizontales se habilitarán tarimas en dimensiones de 2.44 x 1.22 m a base de triplay
de 16 mm de espesor y barrotes de 4 x 2” estas tarimas se apoyarán en una estructura formada por
polines de 4” x 4” a manera de postes y madrinas; las tarimas de triplay se fijarán en la estructura de
polines de tal manera que resistan los impactos recibidos por las caídas accidentales de los materiales.
HERRAMIENTAS:
Clavos de acero, marro, martillo, alambre, taladros, palas y picos para excavación (postes)
MATERIALES:
Madera: triplay, reglas, tablas, postes; láminas de aluminio
UNIDAD DE TRABAJO:
La medición se hará considerando como unidad el metro cuadrado (m2) de tapial por una cara.
CERCAS PROVISIONALES
Las cercas son elementos colocados
alrededor del terreno o de la zona de
la obra con objeto de delimitarla y
resguardarla.
MATERIALES:
Malla ciclónica será de alambre
galvanizado, alambre de púas
galvanizado, postes.
UNIDAD DE TRABAJO:
La medición se hará considerando
como unidad el metro (m) de malla
ciclónica instalada.
Fuente: http://www.buenastareas.com/ensayos/Trabajos-PreliminaresEn-Contruccion/1524485.html
Cita: (2011, 02). Trabajos Preliminares En Contruccion.
BuenasTareas.com. Recuperado 02, 2011, de
http://www.buenastareas.com/ensayos/Trabajos-Preliminares-EnContruccion/1524485.html
https://www.contratos.gov.co/archivospuc1/2008/DA/102004000/08-133247/DA_PROCESO_08-1-33247_102004000_543191.pdf
http://www.infraestructura.chiapas.gob.mx/tabuladores/REGIONES%20
DE%20CHIAPAS.pdf
FUENTE: el PDF k t pase n fb
(Volumen_6_Tomo_II_Obras_Preliminares)

Más contenido relacionado

La actualidad más candente

MUROS, CADENAS Y CASTILLOS
MUROS, CADENAS Y CASTILLOSMUROS, CADENAS Y CASTILLOS
MUROS, CADENAS Y CASTILLOS
Roberto Cantoral

Irregularidad de estructura en planta y elevación
Irregularidad de estructura en planta y elevaciónIrregularidad de estructura en planta y elevación
Irregularidad de estructura en planta y elevación
rolylegolas

Cimentación y muros, cadenas y castillos
Cimentación y muros, cadenas y castillosCimentación y muros, cadenas y castillos
Cimentación y muros, cadenas y castillos
ARCHIGRAFIC

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
Victoria Niño

Informe de visita a obra
Informe de visita a obraInforme de visita a obra
Informe de visita a obra
Elmer Clavo

Mamposteria confinada
Mamposteria confinadaMamposteria confinada
Mamposteria confinada
romusa18

Sistemas aporticado
Sistemas aporticadoSistemas aporticado
Sistemas aporticado
Fernando Espinoza Muñoz

Losas aligeradas
Losas aligeradasLosas aligeradas
Losas aligeradas
Fernanda Ramírez

Construcción de Cisterna
Construcción de CisternaConstrucción de Cisterna
Construcción de Cisterna
Marce F.

Calculo de cargas muerta y vivas
Calculo de cargas muerta y vivasCalculo de cargas muerta y vivas
Calculo de cargas muerta y vivas
Juan De Dios Infante

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivos
fredyteran

Las zapatas
Las zapatas Las zapatas
Losas
LosasLosas
Pastas y acabados
Pastas y acabadosPastas y acabados
Pastas y acabados
aracarod

Mamposteria
MamposteriaMamposteria
Mamposteria
Jefferson Rivera

3. diseño estructural y sistema de cargas
3. diseño estructural y sistema de cargas3. diseño estructural y sistema de cargas
3. diseño estructural y sistema de cargas
Marie Wood Sauveur

Dimensionamiento de sala
Dimensionamiento de salaDimensionamiento de sala
Dimensionamiento de sala
Cristina Ruiz

Cajones de estacionamientos
Cajones de estacionamientosCajones de estacionamientos
Cajones de estacionamientos
Fernanda Ramírez

Elementos estructurales
Elementos estructuralesElementos estructurales
Elementos estructurales
jose saavedra

168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas
Gus Renan


La actualidad más candente (20)

MUROS, CADENAS Y CASTILLOS
MUROS, CADENAS Y CASTILLOSMUROS, CADENAS Y CASTILLOS
MUROS, CADENAS Y CASTILLOS

Irregularidad de estructura en planta y elevación
Irregularidad de estructura en planta y elevaciónIrregularidad de estructura en planta y elevación
Irregularidad de estructura en planta y elevación

Cimentación y muros, cadenas y castillos
Cimentación y muros, cadenas y castillosCimentación y muros, cadenas y castillos
Cimentación y muros, cadenas y castillos

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Informe de visita a obra
Informe de visita a obraInforme de visita a obra
Informe de visita a obra

Mamposteria confinada
Mamposteria confinadaMamposteria confinada
Mamposteria confinada

Sistemas aporticado
Sistemas aporticadoSistemas aporticado
Sistemas aporticado

Losas aligeradas
Losas aligeradasLosas aligeradas
Losas aligeradas

Construcción de Cisterna
Construcción de CisternaConstrucción de Cisterna
Construcción de Cisterna

Calculo de cargas muerta y vivas
Calculo de cargas muerta y vivasCalculo de cargas muerta y vivas
Calculo de cargas muerta y vivas

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivos

Las zapatas
Las zapatas Las zapatas
Las zapatas

Losas
LosasLosas
Losas

Pastas y acabados
Pastas y acabadosPastas y acabados
Pastas y acabados

Mamposteria
MamposteriaMamposteria
Mamposteria

3. diseño estructural y sistema de cargas
3. diseño estructural y sistema de cargas3. diseño estructural y sistema de cargas
3. diseño estructural y sistema de cargas

Dimensionamiento de sala
Dimensionamiento de salaDimensionamiento de sala
Dimensionamiento de sala

Cajones de estacionamientos
Cajones de estacionamientosCajones de estacionamientos
Cajones de estacionamientos

Elementos estructurales
Elementos estructuralesElementos estructurales
Elementos estructurales

168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas


Destacado

Procesos Preliminares de Construcción
Procesos Preliminares de ConstrucciónProcesos Preliminares de Construcción
Procesos Preliminares de Construcción
Dololores

04 preliminares y excavaciones
04 preliminares y excavaciones04 preliminares y excavaciones
04 preliminares y excavaciones
Richard Jimenez

RIESGOS MÁS COMUNES EN LAS OPERACIONES DE MAQUINARIAS
RIESGOS MÁS COMUNES EN LAS OPERACIONES DE MAQUINARIASRIESGOS MÁS COMUNES EN LAS OPERACIONES DE MAQUINARIAS
RIESGOS MÁS COMUNES EN LAS OPERACIONES DE MAQUINARIAS
ALFREDO ROJAS LEANDRO

3. proceso-constructivo.-preliminares-
3. proceso-constructivo.-preliminares-3. proceso-constructivo.-preliminares-
3. proceso-constructivo.-preliminares-
Princesita Violeta

Cimientos
Cimientos Cimientos
Cimientos
arqalmed

Procesos de construcción: Muros
Procesos de construcción: MurosProcesos de construcción: Muros
Procesos de construcción: Muros
Jorge Campos

OBRAS PRELIMINARES Y MOVIMIENTO DE TIERRA
OBRAS PRELIMINARES Y MOVIMIENTO DE TIERRAOBRAS PRELIMINARES Y MOVIMIENTO DE TIERRA
OBRAS PRELIMINARES Y MOVIMIENTO DE TIERRA
Julio A Manzini Colina

Ppt cap3 obras
Ppt cap3 obrasPpt cap3 obras
Ppt cap3 obras
eder ramos

Documentos de obra
Documentos de obraDocumentos de obra
Documentos de obra
Sandra Copara Adasme

Funciones Ingeniero Inspector e Ingeniero Residente de Obra
Funciones Ingeniero Inspector e Ingeniero Residente de ObraFunciones Ingeniero Inspector e Ingeniero Residente de Obra
Funciones Ingeniero Inspector e Ingeniero Residente de Obra
Isabel Barillas

Acciones básicas para control de obras
Acciones básicas para control de obrasAcciones básicas para control de obras
Acciones básicas para control de obras
Vilma Perozo

Funciones - Residente de obra
Funciones - Residente de obra Funciones - Residente de obra
Funciones - Residente de obra
Jorge Ortiz

Unidad 5 practicas de campo, acciones básicas para control de obras
Unidad 5 practicas de campo, acciones básicas para control de obrasUnidad 5 practicas de campo, acciones básicas para control de obras
Unidad 5 practicas de campo, acciones básicas para control de obras
Vilma Perozo

Manual del-residente-de-obra
Manual del-residente-de-obraManual del-residente-de-obra
Manual del-residente-de-obra
asesoria contable fiscal y administrativa

Modulo II: Nueva Ley de Contrataciones del Estado y su Reglamento Aplicado a ...
Modulo II: Nueva Ley de Contrataciones del Estado y su Reglamento Aplicado a ...Modulo II: Nueva Ley de Contrataciones del Estado y su Reglamento Aplicado a ...
Modulo II: Nueva Ley de Contrataciones del Estado y su Reglamento Aplicado a ...
KAIZEN ENGINEERING CONSULTING SAC

Modulo I: Administración en Residencia, Supervisión y Seguridad en Obras
Modulo I: Administración en Residencia, Supervisión y Seguridad en ObrasModulo I: Administración en Residencia, Supervisión y Seguridad en Obras
Modulo I: Administración en Residencia, Supervisión y Seguridad en Obras
KAIZEN ENGINEERING CONSULTING SAC

Modulo III Adicionales y Elaboracion de valorizaciones de obras
Modulo III Adicionales y Elaboracion de valorizaciones de obrasModulo III Adicionales y Elaboracion de valorizaciones de obras
Modulo III Adicionales y Elaboracion de valorizaciones de obras
KAIZEN ENGINEERING CONSULTING SAC


Destacado (17)

Procesos Preliminares de Construcción
Procesos Preliminares de ConstrucciónProcesos Preliminares de Construcción
Procesos Preliminares de Construcción

04 preliminares y excavaciones
04 preliminares y excavaciones04 preliminares y excavaciones
04 preliminares y excavaciones

RIESGOS MÁS COMUNES EN LAS OPERACIONES DE MAQUINARIAS
RIESGOS MÁS COMUNES EN LAS OPERACIONES DE MAQUINARIASRIESGOS MÁS COMUNES EN LAS OPERACIONES DE MAQUINARIAS
RIESGOS MÁS COMUNES EN LAS OPERACIONES DE MAQUINARIAS

3. proceso-constructivo.-preliminares-
3. proceso-constructivo.-preliminares-3. proceso-constructivo.-preliminares-
3. proceso-constructivo.-preliminares-

Cimientos
Cimientos Cimientos
Cimientos

Procesos de construcción: Muros
Procesos de construcción: MurosProcesos de construcción: Muros
Procesos de construcción: Muros

OBRAS PRELIMINARES Y MOVIMIENTO DE TIERRA
OBRAS PRELIMINARES Y MOVIMIENTO DE TIERRAOBRAS PRELIMINARES Y MOVIMIENTO DE TIERRA
OBRAS PRELIMINARES Y MOVIMIENTO DE TIERRA

Ppt cap3 obras
Ppt cap3 obrasPpt cap3 obras
Ppt cap3 obras

Documentos de obra
Documentos de obraDocumentos de obra
Documentos de obra

Funciones Ingeniero Inspector e Ingeniero Residente de Obra
Funciones Ingeniero Inspector e Ingeniero Residente de ObraFunciones Ingeniero Inspector e Ingeniero Residente de Obra
Funciones Ingeniero Inspector e Ingeniero Residente de Obra

Acciones básicas para control de obras
Acciones básicas para control de obrasAcciones básicas para control de obras
Acciones básicas para control de obras

Funciones - Residente de obra
Funciones - Residente de obra Funciones - Residente de obra
Funciones - Residente de obra

Unidad 5 practicas de campo, acciones básicas para control de obras
Unidad 5 practicas de campo, acciones básicas para control de obrasUnidad 5 practicas de campo, acciones básicas para control de obras
Unidad 5 practicas de campo, acciones básicas para control de obras

Manual del-residente-de-obra
Manual del-residente-de-obraManual del-residente-de-obra
Manual del-residente-de-obra

Modulo II: Nueva Ley de Contrataciones del Estado y su Reglamento Aplicado a ...
Modulo II: Nueva Ley de Contrataciones del Estado y su Reglamento Aplicado a ...Modulo II: Nueva Ley de Contrataciones del Estado y su Reglamento Aplicado a ...
Modulo II: Nueva Ley de Contrataciones del Estado y su Reglamento Aplicado a ...

Modulo I: Administración en Residencia, Supervisión y Seguridad en Obras
Modulo I: Administración en Residencia, Supervisión y Seguridad en ObrasModulo I: Administración en Residencia, Supervisión y Seguridad en Obras
Modulo I: Administración en Residencia, Supervisión y Seguridad en Obras

Modulo III Adicionales y Elaboracion de valorizaciones de obras
Modulo III Adicionales y Elaboracion de valorizaciones de obrasModulo III Adicionales y Elaboracion de valorizaciones de obras
Modulo III Adicionales y Elaboracion de valorizaciones de obras


Similar a CONCEPTOS PRELIMINARES EN CONSTRUCCION

Clase 01 suelos y trabajos preliminares
Clase 01  suelos y trabajos preliminaresClase 01  suelos y trabajos preliminares
Clase 01 suelos y trabajos preliminares
Sergio Enrique Melgar Lazo

Movimiento de tierras
Movimiento de tierrasMovimiento de tierras
Movimiento de tierras
Francisco Vazallo

Clase 01 suelos y trabajos preliminares
Clase 01  suelos y trabajos preliminaresClase 01  suelos y trabajos preliminares
Clase 01 suelos y trabajos preliminares
Sergio Enrique Melgar Lazo

Semana 12.pptx
Semana 12.pptxSemana 12.pptx
Semana 12.pptx
AngelicaBayonaNavarr1

Preliminares
PreliminaresPreliminares
Preliminares
Akon Gomez

Preeliminares STONE
Preeliminares STONEPreeliminares STONE
Preeliminares STONE
ROSBYYANIN

Preliminares
Preliminares Preliminares
Preliminares
OSTERSTONE

Construccio
ConstruccioConstruccio
Construccio
Fernanda Ramírez

obras preliminares y temporales (3).pptx
obras preliminares y temporales (3).pptxobras preliminares y temporales (3).pptx
obras preliminares y temporales (3).pptx
CAMILOANDRESSANCHEZD

Construcción alumnos
Construcción alumnosConstrucción alumnos
Construcción alumnos
juanucho69

Manual de industrialización de la carne
Manual de industrialización de la carneManual de industrialización de la carne
Manual de industrialización de la carne
PHLab

Manual de industrialización de la carne
Manual de industrialización de la carneManual de industrialización de la carne
Manual de industrialización de la carne
PHLab

CATALOGO_DE_CONCEPTOS_LERMA.pdf
CATALOGO_DE_CONCEPTOS_LERMA.pdfCATALOGO_DE_CONCEPTOS_LERMA.pdf
CATALOGO_DE_CONCEPTOS_LERMA.pdf
YosimarLopez5

catalogo de conceptos de civil
catalogo de conceptos de civilcatalogo de conceptos de civil
catalogo de conceptos de civil
JuliaUrias

3.1.2.4 Especificaciones Técnicas Ambato 2.docx
3.1.2.4 Especificaciones Técnicas Ambato 2.docx3.1.2.4 Especificaciones Técnicas Ambato 2.docx
3.1.2.4 Especificaciones Técnicas Ambato 2.docx
GaFerRomo

Recolección y preparación de monolitos de suelos
Recolección y preparación de monolitos de suelosRecolección y preparación de monolitos de suelos
Recolección y preparación de monolitos de suelos
ICGCat

3 170512160954
3 1705121609543 170512160954
Presupuesto
PresupuestoPresupuesto
Presupuesto
Tatiana Gutierrez

Presentacion power point final
Presentacion power point finalPresentacion power point final
Presentacion power point final
semiotica3

Seguimiento de obra
Seguimiento de obraSeguimiento de obra
Seguimiento de obra
student


Similar a CONCEPTOS PRELIMINARES EN CONSTRUCCION (20)

Clase 01 suelos y trabajos preliminares
Clase 01  suelos y trabajos preliminaresClase 01  suelos y trabajos preliminares
Clase 01 suelos y trabajos preliminares

Movimiento de tierras
Movimiento de tierrasMovimiento de tierras
Movimiento de tierras

Clase 01 suelos y trabajos preliminares
Clase 01  suelos y trabajos preliminaresClase 01  suelos y trabajos preliminares
Clase 01 suelos y trabajos preliminares

Semana 12.pptx
Semana 12.pptxSemana 12.pptx
Semana 12.pptx

Preliminares
PreliminaresPreliminares
Preliminares

Preeliminares STONE
Preeliminares STONEPreeliminares STONE
Preeliminares STONE

Preliminares
Preliminares Preliminares
Preliminares

Construccio
ConstruccioConstruccio
Construccio

obras preliminares y temporales (3).pptx
obras preliminares y temporales (3).pptxobras preliminares y temporales (3).pptx
obras preliminares y temporales (3).pptx

Construcción alumnos
Construcción alumnosConstrucción alumnos
Construcción alumnos

Manual de industrialización de la carne
Manual de industrialización de la carneManual de industrialización de la carne
Manual de industrialización de la carne

Manual de industrialización de la carne
Manual de industrialización de la carneManual de industrialización de la carne
Manual de industrialización de la carne

CATALOGO_DE_CONCEPTOS_LERMA.pdf
CATALOGO_DE_CONCEPTOS_LERMA.pdfCATALOGO_DE_CONCEPTOS_LERMA.pdf
CATALOGO_DE_CONCEPTOS_LERMA.pdf

catalogo de conceptos de civil
catalogo de conceptos de civilcatalogo de conceptos de civil
catalogo de conceptos de civil

3.1.2.4 Especificaciones Técnicas Ambato 2.docx
3.1.2.4 Especificaciones Técnicas Ambato 2.docx3.1.2.4 Especificaciones Técnicas Ambato 2.docx
3.1.2.4 Especificaciones Técnicas Ambato 2.docx

Recolección y preparación de monolitos de suelos
Recolección y preparación de monolitos de suelosRecolección y preparación de monolitos de suelos
Recolección y preparación de monolitos de suelos

3 170512160954
3 1705121609543 170512160954
3 170512160954

Presupuesto
PresupuestoPresupuesto
Presupuesto

Presentacion power point final
Presentacion power point finalPresentacion power point final
Presentacion power point final

Seguimiento de obra
Seguimiento de obraSeguimiento de obra
Seguimiento de obra


CONCEPTOS PRELIMINARES EN CONSTRUCCION

  • 1. FACULTAD DE ARQUITECTURA MATERIALES Y PROCEDIMIENTOS DE CONSTRUCCION I CONCEPTOS PRELIMINARES  Coronel Ruiz Iván  Sánchez Cantoral Roberto Eduardo Tuxtla Gutiérrez, Chiapas ; Febrero 2014
  • 2.  ¿Qué son?  Los preliminares son un conjunto de trabajos que deben ejecutarse antes del desplante de un edificio para proteger el terreno y las construcciones colindantes, así como facilitar y permitir el inicio de los trabajos de construcción.
  • 3. HERRAMIENTAS - Cinta métrica o metro común - Carretes de hilo - Estacas de madera - Martillo o maceta para clavar las estacas - Nivel de manguera - Nivel de mano - Tránsito - Escuadra para albañilería (30cm x 40 cm x 50 cm) MATERIALES - Tornillos (cabeza de cruz) - Varilla (9.5 mm de diámetro, 3/8”, de 10 cm de longitud) - Trompos de tachuela - Clavos (2”) - Cal Trabajo necesario para definir y diferenciar puntos, distancias, ángulos y cotas en el terreno, partiendo de los datos del proyecto ejecutivo. Es el conjunto de trabajos necesarios para determinar en el campo las elevaciones de todos los puntos característicos replanteados de las estaciones con cadenamientos cerrados a cada veinte (20) metros, o lo especificado en el proyecto, de los puntos singulares que se caractericen cambios en la pendiente del terreno.
  • 4. La medición se hará considerando comodidad del metro cuadrado (m2) de trazo. Concepto Unidad REGION I REGION II REGION III REGION IV REGION V REGION VI REGION VII M2 $9,77 $9,77 $9,77 $9,77 $9,77 $9,77 $9,77 REGION VIII REGION IX REGION X REGION XI REGION XII REGION XIII REGION XIV REGION XV $11,60 $9,83 $9,83 $9,83 $9,83 $9,83 $9,83 $9,83 TABULADOR DE EDIFICACION PRELIMINARES LIMPIA Y TRAZO LIMPIEZA TRAZO Y NIVELACIÓN EN ÁREA DE DESPLANTE DE EDIFICACIONES. INCLUYE TODO LO NECESARIO PARA SU CORRECTA EJECUCION.
  • 5.  Es UNIDAD DE TRABAJO la remoción de vegetación existente en áreas destinadas instalaciones edificaciones con objeto eliminar la presencia material vegetal. La unidad de medida para el pago del desmonte y la limpieza será el metro HERRAMIENTAS: cuadrado (m2) real medido sobre la superficie del área desmontada. - Cortador de tacones - Cizallas la las a o de de El desmonte comprende: - Pico  a. Tala arbustos. - Rastrillo industrial de árboles y  b. Roza, que consiste en Concepto DESMONTE, DESHIERBE Y DESENRAICÉ CON EQUIPO MECÁNICO; INCLUYE: ACAMELLONADO PARA SU POSTERIOR EXTRACCIÓN, HERRAMIENTA MENOR, MANO DE OBRA Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION. Unidad REGION I M2 $2,49 REGION II REGION III REGION IV REGION V $2,49 $2,49 $2,49 $2,49 REGION VI REGION VII $2,49 $2,49 cortar y retirar la maleza o hierba.  c. Desenraice, que consiste en sacar los troncos tocones con o sin raíces. o  d. Limpia y disposición final del material producto del desmonte al sitio indicado por la supervisión.
  • 6. UNIDAD DE TRABAJO El despalme por unidad de obra terminada se medirá tomando como unidad el metro cúbico (m3) calculado en el sitio. Es la remoción del material superficial del terreno con objeto de evitar la mezcla del material de para mejoramiento del terreno con materia orgánica o con material no apto para la obra a edificar Concepto Unidad DESPALME DE TERRENO A MAQUINA HASTA 25 CMS DE PROFUNDIDAD, PARA QUITAR CAPA DE TIERRA VEGETAL; INCLUYE: ACARREO A UNA DISTANCIA DE 20.00 MTS, MEDIDO SUELTO, DESENRAICE, HERRAMIENTA MENOR NECESARIA PARA LA REMOCIÓN, MANO DE OBRA Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION. M3 REGION I REGION II REGION III $21,93 $21,93 $21,93 REGION REGION REGION V IV VI $21,93 $21,93 $21,93 REGION VII $21,93 HERRAMIENTAS · Rastrillo metálico · Trinche metálico · Pala redonda · Carretilla
  • 7. Son estructuras que se construyen con materiales producto de cortes o procedentes de bancos con objeto de alcanzar niveles establecidos en el proyecto, cimentar estructuras y tender taludes. UNIDAD DE TRABAJO La formación de terraplenes por unidad de obra terminada se medirá tomando como unidad el metro cúbico (m3) de terraplén terminado. EQUIPO. El equipo a utilizar para la conformación de terraplenes será propuesto por el contratista y aprobado por el supervisor. 1. Motoconformadoras. Las motoconformadoras que se utilicen para el extendido y conformación de terraplenes serán autopropulsadas. 2. Tractores. Los tractores serán montados sobre orugas, reversibles, con la potencia y capacidad compatibles con el frente de ataque. 3. Motoescrepas. Las motoescrepas serán autocargables en el menor tiempo, con descarga plena. 4. Cargadores frontales. Los cargadores frontales serán autopropulsados y reversibles. 5. Compactadores. Los compactadores vibratorios estarán equipados con controles para modificar la amplitud y frecuencia de vibración.
  • 8. BODEGA LIMPIEZA DEL TERRENO La limpieza del terreno, se hará para preparar el lugar donde se va a construir, quitando de la basura, escombro, hierba, arbustos, o restos de construcciones anteriores. Así mismo, se debe nivelar el terreno en el caso de que existan montones de tierra o algún otro material. Si se encuentran raíces o restos de árboles, deben quitarse completamente para no estorbar el proceso de la obra. Los escombros, productos de la limpieza del terreno, deben sacarse de la obra o colocarse en un lugar donde no estorben, si es que el tamaño del terreno así lo permite. HERRAMIENTAS • Machete • Pala • Coa • Carretilla • pico Al comenzar un proyecto constructivo se debe tomar en cuenta las necesidades de los trabajadores, lugar donde guardar los materiales, alumbramiento de la obra y protección del terreno, entre otras MATERIALES: Madera: triplay; polines, clavos, bisagras, candado y cadena, cable, Soquet y foco de 100 wats HERRAMIENTAS: Martillo, taladro, serrucho, pala, barreta
  • 9. La excavación para estructuras es la remoción y extracción de materiales del suelo o terreno, efectuada de acuerdo con lo fijado en el proyecto o lo ordenado por la supervisión, para desplantar o alojar una estructura o instalaciones. HERRAMIENTAS: Pico, pala, barreta, barretón, carretilla, marro, cincel, taladro UNIDAD DE TRABAJO: La medición de los volúmenes excavados se hará tomando como unidad el metro cúbico (m3), medido en sitio. RELLENOS RELLENOS El relleno es la colocación de materiales seleccionados en excavaciones y obras de terracerías. HERRAMIENTAS: Pala, coa, carreta MATERIALES: Caliche, arena, arcilla UNIDAD DE TRABAJO: Medición, El relleno de excavaciones con materiales producto de las mismas, se medirá como parte del concepto de excavación. El relleno con materiales procedentes de bancos se medirá tomando como base de pago el metro cúbico (m3) de relleno terminado.
  • 10. Los tapiales son elementos que se utilizan para delimitar la zona de la obra para la protección del tránsito de personas ajenas a la obra y de los propios trabajadores. Los tapiales se construirán en la ubicación y de las dimensiones y características que fije el proyecto u ordene la supervisión. De acuerdo con los requerimientos de la obra, los tapiales podrán ser horizontales o verticales. Se construirán de madera de pino de segunda con tableros de triplay de 16 mm de espesor, con base de madera formada por barrotes de 4” x 2” y polines de 4” x 4”. Para los tapiales horizontales se habilitarán tarimas en dimensiones de 2.44 x 1.22 m a base de triplay de 16 mm de espesor y barrotes de 4 x 2” estas tarimas se apoyarán en una estructura formada por polines de 4” x 4” a manera de postes y madrinas; las tarimas de triplay se fijarán en la estructura de polines de tal manera que resistan los impactos recibidos por las caídas accidentales de los materiales. HERRAMIENTAS: Clavos de acero, marro, martillo, alambre, taladros, palas y picos para excavación (postes) MATERIALES: Madera: triplay, reglas, tablas, postes; láminas de aluminio UNIDAD DE TRABAJO: La medición se hará considerando como unidad el metro cuadrado (m2) de tapial por una cara.
  • 11. CERCAS PROVISIONALES Las cercas son elementos colocados alrededor del terreno o de la zona de la obra con objeto de delimitarla y resguardarla. MATERIALES: Malla ciclónica será de alambre galvanizado, alambre de púas galvanizado, postes. UNIDAD DE TRABAJO: La medición se hará considerando como unidad el metro (m) de malla ciclónica instalada.
  • 12. Fuente: http://www.buenastareas.com/ensayos/Trabajos-PreliminaresEn-Contruccion/1524485.html Cita: (2011, 02). Trabajos Preliminares En Contruccion. BuenasTareas.com. Recuperado 02, 2011, de http://www.buenastareas.com/ensayos/Trabajos-Preliminares-EnContruccion/1524485.html https://www.contratos.gov.co/archivospuc1/2008/DA/102004000/08-133247/DA_PROCESO_08-1-33247_102004000_543191.pdf http://www.infraestructura.chiapas.gob.mx/tabuladores/REGIONES%20 DE%20CHIAPAS.pdf FUENTE: el PDF k t pase n fb (Volumen_6_Tomo_II_Obras_Preliminares)
