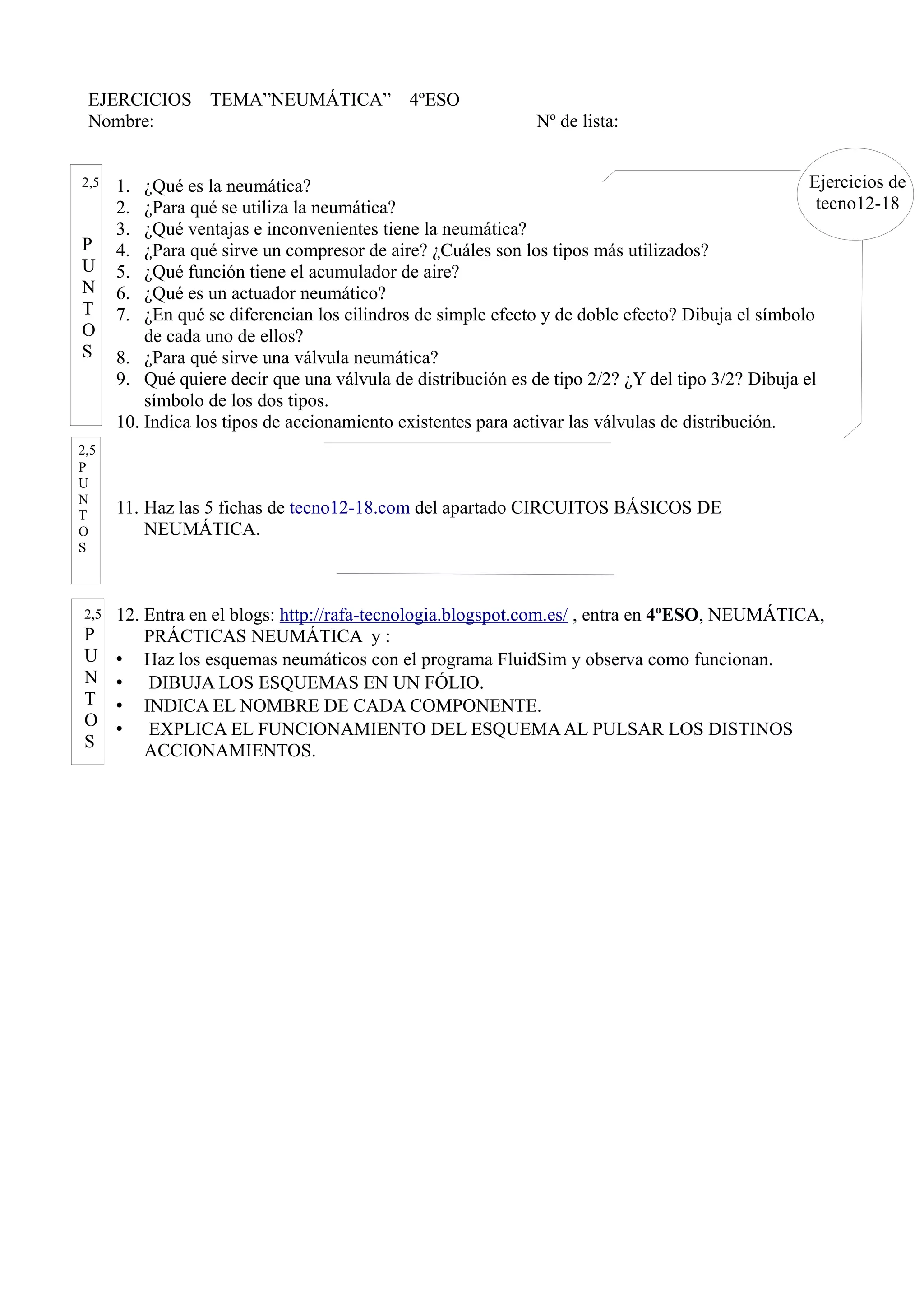

1. EJERCICIOS TEMA”NEUMÁTICA” 4ºESO
Nombre: Nº de lista:
1. ¿Qué es la neumática?
2. ¿Para qué se utiliza la neumática?
3. ¿Qué ventajas e inconvenientes tiene la neumática?
4. ¿Para qué sirve un compresor de aire? ¿Cuáles son los tipos más utilizados?
5. ¿Qué función tiene el acumulador de aire?
6. ¿Qué es un actuador neumático?
7. ¿En qué se diferencian los cilindros de simple efecto y de doble efecto? Dibuja el símbolo
de cada uno de ellos?
8. ¿Para qué sirve una válvula neumática?
9. Qué quiere decir que una válvula de distribución es de tipo 2/2? ¿Y del tipo 3/2? Dibuja el
símbolo de los dos tipos.
10. Indica los tipos de accionamiento existentes para activar las válvulas de distribución.
11. Haz las 5 fichas de tecno12-18.com del apartado CIRCUITOS BÁSICOS DE
NEUMÁTICA.
12. Entra en el blogs: http://rafa-tecnologia.blogspot.com.es/ , entra en 4ºESO, NEUMÁTICA,
PRÁCTICAS NEUMÁTICA y :
• Haz los esquemas neumáticos con el programa FluidSim y observa como funcionan.
• DIBUJA LOS ESQUEMAS EN UN FÓLIO.
• INDICA EL NOMBRE DE CADA COMPONENTE.
• EXPLICA EL FUNCIONAMIENTO DEL ESQUEMAAL PULSAR LOS DISTINOS
ACCIONAMIENTOS.
2,5
P
U
N
T
O
S
2,5
P
U
N
T
O
S
2,5
P
U
N
T
O
S
Ejercicios de
tecno12-18
