Presentación Cimentación y estructura

Perfil de una cimentación de un muro mediante zapata.

Cimentación mediante zapatas aisladas

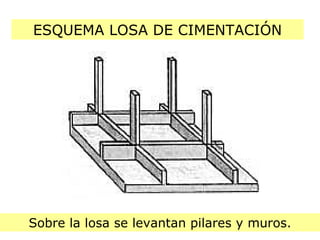

ESQUEMA LOSA DE CIMENTACIÓN Sobre la losa se levantan pilares y muros.

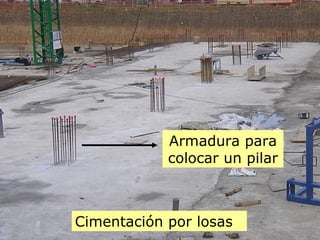

Cimentación por losas Armadura para colocar un pilar

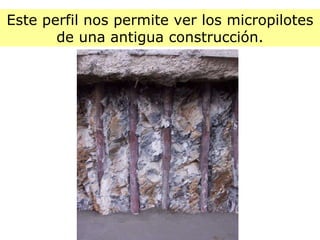

Este perfil nos permite ver los micropilotes de una antigua construcción.

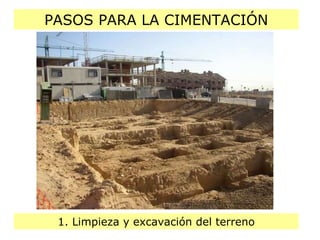

PASOS PARA LA CIMENTACIÓN 1. Limpieza y excavación del terreno

PASOS PARA LA CIMENTACIÓN 2. Se añade hormigón de limpieza y enrejado

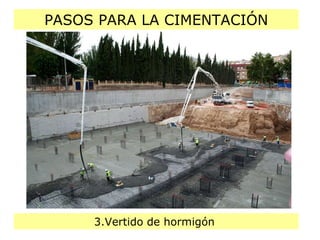

PASOS PARA LA CIMENTACIÓN 3.Vertido de hormigón

ELEMENTOS VERTICALES DE LA ESTRUCTURA Pilares

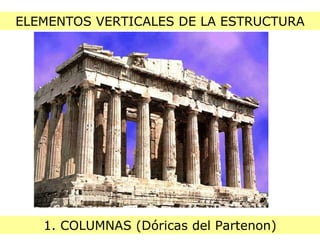

ELEMENTOS VERTICALES DE LA ESTRUCTURA 1. COLUMNAS (Dóricas del Partenon)

ELEMENTOS VERTICALES DE LA ESTRUCTURA Muro de carga

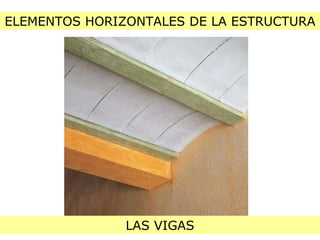

ELEMENTOS HORIZONTALES DE LA ESTRUCTURA LAS VIGAS

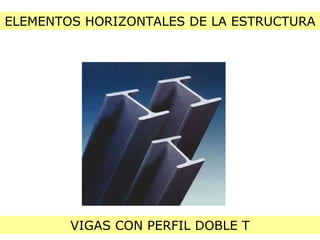

ELEMENTOS HORIZONTALES DE LA ESTRUCTURA VIGAS CON PERFIL DOBLE T

ELEMENTOS HORIZONTALES DE LA ESTRUCTURA VIGAS Y VIGUETAS DE MADERA

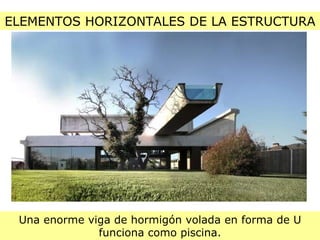

ELEMENTOS HORIZONTALES DE LA ESTRUCTURA Una enorme viga de hormigón volada en forma de U funciona como piscina.

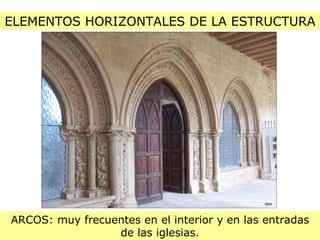

ELEMENTOS HORIZONTALES DE LA ESTRUCTURA ARCOS: muy frecuentes en el interior y en las entradas de las iglesias.

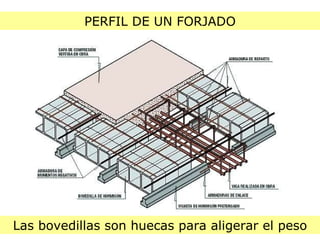

PERFIL DE UN FORJADO Las bovedillas son huecas para aligerar el peso

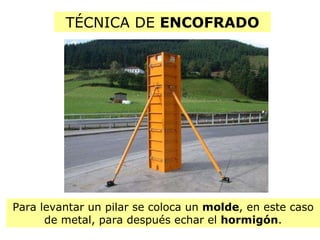

TÉCNICA DE ENCOFRADO Para levantar un pilar se coloca un molde , en este caso de metal, para después echar el hormigón .

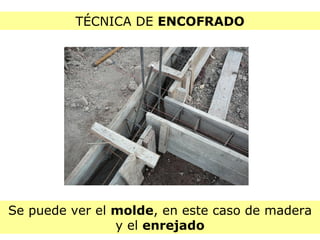

TÉCNICA DE ENCOFRADO Se puede ver el molde , en este caso de madera y el enrejado

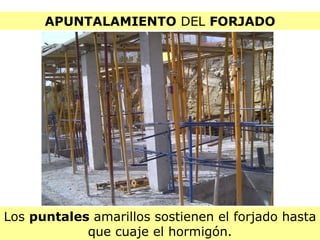

APUNTALAMIENTO DEL FORJADO Los puntales amarillos sostienen el forjado hasta que cuaje el hormigón.

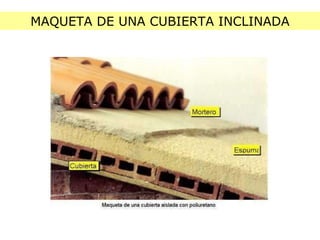

MAQUETA DE UNA CUBIERTA INCLINADA

CONSTRUCCIÓN CUBIERTA El tejado (cubierta inclinada) se cubre de tejas árabes.

EJEMPLO DE CUBIERTA PLANA Se le han echado chinos encima de la tela asfáltica.
