Lo Tecnológico en Hoteles

INTEGRANTES:
DIGNA SANCHEZ
FRANCIS VALLADARES
ISIS MORALES
SHEILA VILLANUEVA
BISMAR FUNEZ
KELVIN IZAGUIRRE
1.3 Lo Tecnológico

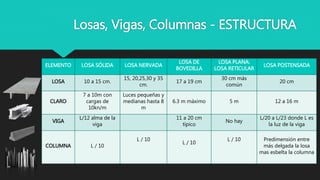

Losas, Vigas, Columnas - ESTRUCTURA
ELEMENTO LOSA SÓLIDA LOSA NERVADA
LOSA DE
BOVEDILLA
LOSA PLANA:
LOSA RETICULAR
LOSA POSTENSADA
LOSA 10 a 15 cm.
15, 20,25,30 y 35
cm.
17 a 19 cm
30 cm más
común
20 cm
CLARO
7 a 10m con
cargas de
10kn/m
Luces pequeñas y
medianas hasta 8
m
6.3 m máximo 5 m 12 a 16 m
VIGA
L/12 alma de la
viga
11 a 20 cm
típico
No hay
L/20 a L/23 donde L es
la luz de la viga
COLUMNA L / 10
L / 10
L / 10
L / 10 Predimensión entre
más delgada la losa
mas esbelta la columna

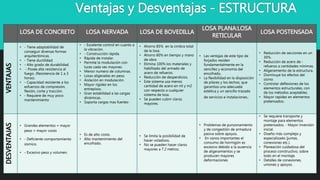

Ventajas y Desventajas - ESTRUCTURA
LOSA DE CONCRETO LOSA NERVADA LOSA DE BOVEDILLA
LOSA PLANA:LOSA
RETICULAR
LOSA POSTENSADA
VENTAJAS
• - Tiene adaptabilidad de
conseguir diversas formas
arquitectónicas.
• - Tiene ductilidad.
• - Alto grado de durabilidad.
• - Posee alta resistencia al
fuego. (Resistencia de 1 a 3
horas).
• - Capacidad resistente a los
esfuerzos de compresión,
flexión, corte y tracción.
• - Requiere de muy poco
mantenimiento
• - Excelente control en cuanto a
la vibración.
• - Construcción rápida.
• Rápida de instalar.
• Permite la modulación con
luces cada ves mayores.
• Menor numero de columnas.
• Losas aligeradas en peso.
• Aislación en modulación.
• Mayor rigidez en los
entrepisos.
• Gran estabilidad a las cargas
dinámicas.
• Soporta cargas mas fuertes-
• Ahorro 85% en la cimbra total
de la losa.
• Ahorro 60% en tiempo y mano
de obra
• Elimina 100% los materiales y
habilitado del armado de
acero de refuerzo.
• Reducción de desperdicios.
• Este sistema usa menos
cantidad de acero en ml y m2
con respecto a cualquier
sistema de losa.
• Se pueden cubrir claros
mayores.
• Las ventajas de este tipo de
forjados residen
fundamentalmente en la
sencillez y economía del
encofrado,
• La flexibilidad en la disposición
de pilares y los techos, que
garantiza una adecuada
estética y un sencillo trazado
de servicios e instalaciones.
• Reducción de secciones en un
30%.
• Reducción de acero de -
refuerzo a cantidades mínimas.
• Aligeramiento de la estructura.
• Disminuye los efectos del
sismo.
• Controlar deflexiones de los
elementos estructurales, con
de los métodos aceptables.
• Mayor rapidez en elementos
pretensados.
DESVENTAJAS
• Grandes elementos = mayor
peso = mayor costo
• - Deficiente comportamiento
sísmico.
• - Excesivo peso y volumen.
• Es de alto costo.
• Alto mantenimiento del
encofrado.
• Se limita la posibilidad de
hacer voladizos.
• No se pueden hacer claros
mayores a 7.2 metros.
• Problemas de punzonamiento
y de congestión de armadura
pasiva sobre apoyos.
• En vanos importantes el
consumo de hormigón es
excesivo debido a la ausencia
de aligeramientos y se
producen mayores
deformaciones
• Se requiere transporte y
montaje para elementos
pretensados. - Mayor inversión
inicial.
• Diseño más complejo y
especializado (juntas,
conexiones etc.).
• Planeación cuidadosa del
proceso constructivo, sobre
todo en el montaje.
• Detalles de conexiones,
uniones y apoyos.

Muros y Paredes - ESTRUCTURA
MURO DE CARGA
MURO DE
CONTENSIÓN
MURO HUECO PARED DE FABRICA
PARED DE
CIMIENTO
ESPECIFICACION
- Muro de carga: su función
principal es soportar cargas,
consecuencia, se puede decir
que es un elemento sujeto a
compresión. Las características
del material para este tipo debe
estudiarse conscientemente
para trabajos mecánicos.
- Generalmente están sujetos a
fricción en virtud de tener que
soportar empujes horizontales.
Estos muros pueden ser de
contención de tierra, de agua o
de aire.
Muros huecos: es aquel que se utiliza como
aislante, ya que la colocación de los tabiques
forman huecos interiores o cámaras de aire. Este
tipo de muros pueden construirse al hilo,
capuchino, a tizón o combinado. Existen otros
tipos de muros que se utilizan como elemento
decorativo, divisorio o revestimiento,
construyéndose generalmente adosados a muros
de carga.
- La que está hecha con ladrillo o
piedra labrada o sin labrar y
mezcla de cal y arena.
- La que está
fundada dentro de
tierra.
PARED MAESTRA.
Cualquiera de las principales y
más gruesas que mantienen y
sostienen el edificio
PARED COLGANTE
- La que está fuera de plomos
o que se inclina de su parte
superior.

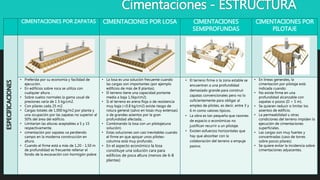

Cimentaciones - ESTRUCTURA
CIMENTACIONES POR ZAPATAS CIMENTACIONES POR LOSA CIMENTACIONES
SEMIPROFUNDAS
CIMENTACIONES POR
PILOTAJE
ESPECIFICACIONES
• Preferida por su economía y facilidad de
ejecución.
• En edificios sobre roca se utiliza con
cualquier altura .
• Sobre suelos normales la gama usual de
presiones varía de 1 3 kg/cm2.
• Con pilares cada 25 m2.
• Cargas totales de 1.000 kg/m2 por planta y
una ocupación por las zapatas no superior al
50% del área del edificio.
• Limitarían las alturas aceptables a 5 y 15
respectivamente.
• cimentación por zapatas va perdiendo
campo en la moderna construcción en
altura.
• Cuando el firme está a más de 1,20 - 1,50 m
de profundidad es frecuente rellenar el
fondo de la excavación con hormigón pobre
• La losa es una solución frecuente cuando
las cargas son importantes (por ejemplo
edificios de más de 8 plantas).
• El terreno tiene una capacidad portante
media a baja 1,5kp/cm2).
• Si el terreno es arena floja o de resistencia
muy baja (<0.8 kg/cm2) existe riesgo de
rotura general (salvo en losas muy extensas)
o de grandes asientos por la gran
profundidad afectada, .
• Combinando la losa con un pilotaje(una
solución).
• Estas soluciones son casi inevitables cuando
el firme en que apoyar unos pilotes-
columna está muy profundo.
• En el aspecto económico la losa
constituye una solución cara para
edificios de poca altura (menos de 6-8
plantas)
• El terreno firme o la zona estable se
encuentran a una profundidad
demasiado grande para construir
zapatas convencionales pero no lo
suficientemente para obligar al
empleo de pilotes, es decir, entre 3 y
6 m como valores típicos.
• La obra es tan pequeña que razones
de espacio o económicas no
justifican recurrir a un pilotaje.
• Existen esfuerzos horizontales que
hay que absorber con la
colaboración del terreno a empuje
pasivo.
• En líneas generales, la
cimentación por pilotaje está
indicada cuando:
• No existe firme en una
profundidad alcanzable con
zapatas o pozos (D > 5 m).
• Se quieren reducir o limitar los
asientos de edificio.
• La permeabilidad u otras
condiciones del terreno impiden la
ejecución de cimentaciones
superficiales.
• Las cargas son muy fuertes y
concentradas (caso de torres
sobre pocos pilares).
• Se quiere evitar la incidencia sobre
cimentaciones adyacentes.

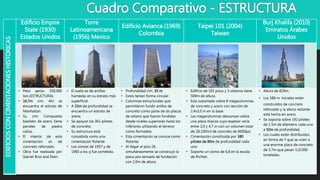

Cuadro Comparativo - ESTRUCTURAEDIFICIOSCONCIMENTACIONESHISTORICAS
Edificio Empire
State (1930)
Estados Unidos
Torre
Latinoamericana
(1956) Mexico
Edificio Avianca (1969)
Colombia
Taipei 101 (2004)
Taiwan
Burj Khalifa (2010)
Emiratos Árabes
Unidos
• Peso aprox. 350,000
ton.(ESTRUCTURA).
• 16,7m cim. Ahí se
encuentra el estrato de
Manhattan.
• Su cim. Compuesta
bastidor de acero, tiene
panales de piedra
caliza.
• El interior de esta
cimentación es de
concreto reforzado.
• Obra fue realizada por
Starret Bros and Eken.
• El suelo es de arcillas
húmedas en su estrato más
superficial.
• A 33m de profundidad se
encuentra un estrato de
arena.
• Se apoyan los 361 pilotes
de concreto.
• Su estructura está
concebida como una
cimentación flotante.
• Los sismos de 1957 y de
1985 a los q fue sometida.
• Profundidad cim. 35 m.
• Estos tenían forma circular.
• Columnas estructurales que
permitieron fundir anillos de
concreto como parte de las placas
de sótano que fueron fundidas
desde niveles superiores hasta los
inferiores utilizando el terreno
como formaleta.
• Esta cimentación se conoce como
flotante.
• Al llegar al piso 26,
simultáneamente se construyó la
placa pos tensada de fundación
con 2,0m de altura.
• Edificio de 101 pisos y 5 sótanos tiene
509m de altura.
• Esta soportado sobre 8 megacolumnas
de concreto y acero con sección de
2,4x3,0 m en la base.
• Las megacolumnas descansan sobre
una placa maciza cuyo espesor varía
entre 3,0 y 4,7 m con un volumen total
de 28.100m3 de concreto de 6000psi.
• Cimentación constituida por 380
pilotes de 80m de profundidad cada
uno.
• Soporto un sismo de 6,8 en la escala
de Richter.
• Altura de 828m.
• Los 586 m iniciales están
construidos de concreto
reforzado y la altura restante
está hecha en acero.
• Se soporta sobre 192 pilotes
de 1.5m de diámetro cada uno
a 50m de profundidad.
• Los cuales están distribuidos
en forma de Y que se unen a
una enorme placa de concreto
de 3.7m que pesan 110.000
toneladas.

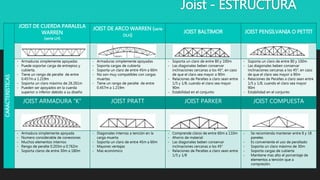

Joist - ESTRUCTURACARACTERISTICAS
JOIST DE CUERDA PARALELA
WARREN
(serie LH)
JOIST DE ARCO WARREN (serie
DLH)
JOIST BALTIMOR JOIST PENSILVANIA O PETTIT
- Armaduras simplemente apoyadas
- Puede soportar carga de entrepiso y
cubierta.
- Tiene un rango de peralte de entre
0.457m a 1.219m
- Soporta un claro máximo de 26.261m
- Pueden ser apoyados en la cuerda
superior o inferior debido a su diseño
- Armaduras simplemente apoyadas
- Soporta cargas de cubierta
- Soporta un claro de entre 45m a 60m
- No son muy compatibles con cargas
muertas
- Tiene un rango de peralte de entre
0.457m a 1.219m
- Soporta un claro de entre 80 y 100m
- Las diagonales beben conservar
inclinaciones cercanas a los 45°, en caso
de que el claro sea mayor a 90m
- Relaciones de Peraltes a claro sean entre
1/5 y 1/8, cuando el claro sea mayor
90m
- Estabilidad en el conjunto
- Soporta un claro de entre 80 y 100m
inclinaciones cercanas a los 45°, en caso
de que el claro sea mayor a 90m
1/5 y 1/8, cuando el claro sea mayor
90m
- Estabilidad en el conjunto
JOIST ARMADURA “K” JOIST PRATT JOIST PARKER JOIST COMPUESTA
- Armadura simplemente apoyada
- Numero considerable de conexiones
- Muchos elementos internos
- Rengo de peralte 0.203m a 0.762m
- Soporta claros de entre 30m a 180m
- Diagonales internas a tención en la
carga muerta
- Soporta un claro de entre 45m a 60m
- Mayores ventajas
- Mas económico
- Comprende claros de entre 60m a 110m
- Ahorro de material
inclinaciones cercanas a los 45°
1/5 y 1/8
- Se recomienda mantener entre 8 y 18
paneles
- Es conveniente el uso de peraltado
- Soporta un claro máximo de 30m
- Soporta cargas de cubierta
- Mantiene mas alto el porcentaje de
elementos a tención que a
compresión.

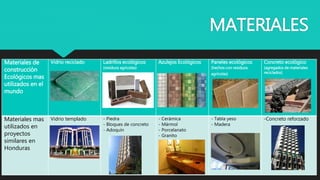

MATERIALES
Materiales de
construcción
Ecológicos mas
utilizados en el
mundo
Vidrio reciclado Ladrillos ecológicos
(residuos agrícolas)
Azulejos Ecológicos Paneles ecológicos
(hechos con residuos
agrícolas)
Concreto ecológico
(agregados de materiales
reciclados)
Materiales mas
utilizados en
proyectos
similares en
Honduras
Vidrio templado - Piedra
- Bloques de concreto
- Adoquín
- Cerámica
- Mármol
- Porcelanato
- Granito
- Tabla yeso
- Madera
-Concreto reforzado

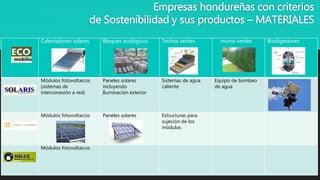

Empresas hondureñas con criterios
de Sostenibilidad y sus productos – MATERIALES
Calentadores solares Bloques ecológicos Techos verdes muros verdes Biodigestores
Módulos fotovoltaicos
(sistemas de
interconexión a red)
Paneles solares
incluyendo
Iluminación exterior
Sistemas de agua
caliente
Equipo de bombeo
de agua
Módulos fotovoltaicos Paneles solares Estructuras para
sujeción de los
módulos
Módulos fotovoltaicos

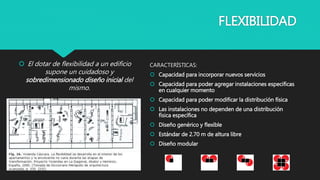

FLEXIBILIDAD
CARACTERÍSTICAS:
 Capacidad para incorporar nuevos servicios
 Capacidad para poder agregar instalaciones especificas
en cualquier momento
 Capacidad para poder modificar la distribución física
 Las instalaciones no dependen de una distribución
física específica
 Diseño genérico y flexible
 Estándar de 2.70 m de altura libre
 Diseño modular
 El dotar de flexibilidad a un edificio
supone un cuidadoso y
sobredimensionado diseño inicial del
mismo.

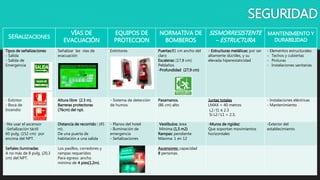

SEÑALIZACIONES
VÍAS DE
EVACUACIÓN
EQUIPOS DE
PROTECCION
NORMATIVA DE
BOMBEROS
SISMORRESISTENTE
– ESTRUCTURA
MANTENIMIENTO Y
DURABILIDAD
Tipos de señalizaciones
- Salida
- Salida de
Emergencia
Señalizar las vías de
evacuación
Extintores Puertas:81 cm ancho del
claro
Escaleras: (17,8 cm)
Peldaños
-Profundidad (27,9 cm)
- Estructuras metálicas: por ser
altamente dúctiles, y su
elevada hiperestaticidad
- Elementos estructurales
- Techos y cubiertas
- Pinturas
- Instalaciones sanitarias
- Extintor
- Boca de
Incendio
Altura libre (2.3 m).
Barreras protectoras
(76cm) del npt.
- Sistema de detección
de humos
Pasamanos.
(86 cm) alto
Juntas totales
LMAX = 40 metros
L2 ⁄ l1 ≤ 2.3
Si L2 ⁄ L1 > 2.3,
- Instalaciones eléctricas
- Mantenimiento
-No usar el ascensor
-Señalización táctil
60 pulg. (152 cm) por
encima del NPT.
Distancia de recorrido : (45
m).
De una puerta de
habitación a una salida
- Planos del hotel
- Iluminación de
emergencia
- Señalizaciones
Vestíbulos: área
Mínima (1,5 m2)
Rampas: pendiente
Máxima: 1 en 12
-Muros de rigidez:
Que soportan movimientos
horizontales
-Exterior del
establecimiento
Señales iluminadas
A no más de 8 pulg. (20,3
cm) del NPT.
Los pasillos, corredores y
rampas requeridos
Para egreso :ancho
mínimo de 4 pies(1,2m).
Ascensores: capacidad
8 personas.

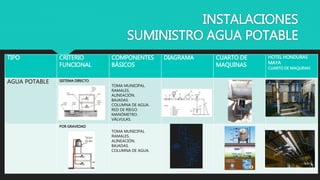

SEGURIDAD

INSTALACIONES
SUMINISTRO AGUA POTABLE
TIPO CRITERIO
FUNCIONAL
COMPONENTES
BÁSICOS
DIAGRAMA CUARTO DE
MAQUINAS
HOTEL HONDURAS
MAYA
CUARTO DE MAQUINAS
AGUA POTABLE SISTEMA DIRECTO
TOMA MUNICIPAL.
RAMALES.
ALINEACIÓN.
BAJADAS.
COLUMNA DE AGUA.
RED DE RIEGO.
MANÓMETRO.
VÁLVULAS.
POR GRAVEDAD
TOMA MUNICIPAL
RAMALES.
ALINEACIÓN.
BAJADAS.
COLUMNA DE AGUA.

INSTALACIONES
TIPO CRITERIO FUNCIONAL CONCEPTOS BÁSICOS DIAGRAMA
CUARTO DE
MAQUINAS
HOTEL HONDURAS
MAYA
CUARTO DE
MAQUINAS
AGUA POTABLE MIXTO RAMALES.
ALINEACIÓN.
BAJADAS.
COLUMNA DE AGUA.
CÁMARA DE AIRE.
COLUMNA DE AGUA. FRÍA.
TINACO.
CISTERNA.
VÁLVULAS.
SISTEMA DE BOMBEO DOTACIÓN
HOTELES 300LTS/HUESPED/DIA
M.D.F.
TEATROS 6LTS/ASIENTO/FUNCION
EQUIPO BOMBEO EQUIPO HIDRO.

INSTALACIONES
TIPO
CRITERIO
FUNCIONAL
CONCEPTOS BÁSICOS DIAGRAMA
CUARTO DE
MAQUINAS
HOTEL HONDURAS
MAYA
CUARTO DE MAQUINAS

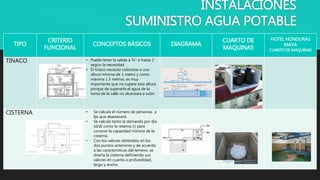

TINACO • Puede tener la salida a ¾” o hasta 1”
según la necesidad
• El tinaco necesita colocarse a una
altura mínima de 1 metro y como
máxima 1.5 metros, es muy
importante que no supere esta altura
porque de superarla el agua de la
toma de la calle no alcanzara a subir.
CISTERNA • Se calcula el número de personas a
las que abastecerá.
• Se calcula tanto la demanda por día
(d/d) como la reserva (r) para
conocer la capacidad mínima de la
cisterna.
• Con los valores obtenidos en los
dos puntos anteriores y de acuerdo
a las características del terreno, se
diseña la cisterna definiendo sus
valores en cuanto a profundidad,
largo y ancho.

INSTALACIONES
AGUA CALIENTE
TIPO
CRITERIO
FUNCIONAL
CUARTO DE
MAQUINAS
HOTEL HONDURAS
MAYA
CUARTO DE
MAQUINAS
AGUA
CALIENTE
CALENTADOR
DEPOSITO
• Acometida de Agua Fría de
Consumo Humano (AFCH).
• Generador de calor.
• Red de suministro.
• Acumulador.
• Elementos terminales.
• Circuito de retorno.
CALENTADOR DE GAS
• Acometida de Agua Fría de
Consumo Humano (AFCH).
• Generador de calor.
• Red de suministro.
• Calentador e.
• Elementos terminales.
• Circuito de retorno.

INSTALACIONES
AGUA CALIENTE
TIPO
CRITERIO
FUNCIONAL
CUARTO DE
MAQUINAS
HOTEL HONDURAS
MAYA
CUARTO DE
MAQUINAS

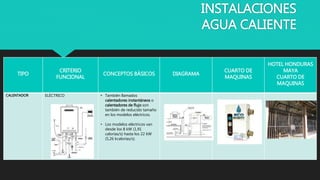

CALENTADOR ELÉCTRICO • También llamados
calentadores instantáneos o
calentadores de flujo son
también de reducido tamaño
en los modelos eléctricos.
• Los modelos eléctricos van
desde los 8 kW (1,91
calorías/s) hasta los 22 kW
(5,26 kcalorías/s).

INSTALACIONES
AGUA CALIENTE
TIPO EJEMPLOS CONCEPTOS BÁSICOS
MATERIA Y
EQUIPO
HOTEL HONDURAS
MAYA

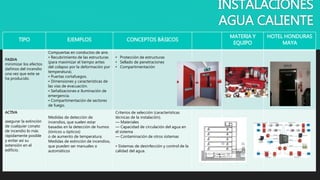

PASIVA
minimizar los efectos
dañinos del incendio
una vez que este se
ha producido.
Compuertas en conductos de aire.
• Recubrimiento de las estructuras
(para maximizar el tiempo antes
del colapso por la deformación por
temperatura).
• Puertas cortafuegos.
• Dimensiones y características de
las vías de evacuación.
• Señalizaciones e iluminación de
emergencia.
• Compartimentación de sectores
de fuego.
• Protección de estructuras
• Sellado de penetraciones
• Compartimentación
ACTIVA
asegurar la extinción
de cualquier conato
de incendio lo más
rápidamente posible
y evitar así su
extensión en el
edificio.
Medidas de detección de
incendios, que suelen estar
basadas en la detección de humos
(iónicos u ópticos)
o de aumento de temperatura.
Medidas de extinción de incendios,
que pueden ser manuales o
automáticos
Criterios de selección (características
técnicas de la instalación).
— Materiales
— Capacidad de circulación del agua en
el sistema
— Contaminación de otros sistemas
• Sistemas de desinfección y control de la
calidad del agua.

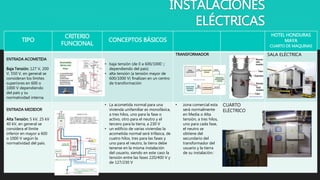

INSTALACIONES
ELÉCTRICAS
TIPO
CRITERIO
FUNCIONAL
CONCEPTOS BÁSICOS
HOTEL HONDURAS
MAYA
CUARTO DE MAQUINAS
ENTRADA ACOMETIDA
Baja Tensión; 127 V, 200
V, 550 V, en general se
consideran los límites
superiores en 600 o
1000 V dependiendo
del país y su
normatividad interna.
• baja tensión (de 0 a 600/1000 V
dependiendo del país)
• alta tensión (a tensión mayor de
600/1000 V) finalizan en un centro
de transformación
TRANSFORMADOR SALA ELÉCTRICA
ENTRADA MEDIDOR
Alta Tensión; 5 kV, 25 kV
40 kV, en general se
considera el límite
inferior en mayor a 600
o 1000 V según la
normatividad del país.
• La acometida normal para una
vivienda unifamiliar es monofásica,
a tres hilos, uno para la fase o
activo, otro para el neutro y el
tercero para la tierra, a 230 V
• un edificio de varias viviendas la
acometida normal será trifásica, de
cuatro hilos, tres para las fases y
uno para el neutro, la tierra debe
tenerse en la misma instalación
del usuario, siendo en este caso la
tensión entre las fases 220/400 V y
de 127/230 V
• zona comercial esta
será normalmente
en Media o Alta
tensión, a tres hilos,
uno para cada fase,
el neutro se
obtiene del
secundario del
transformador del
usuario y la tierra
de su instalación.[
CUARTO
ELÉCTRICO

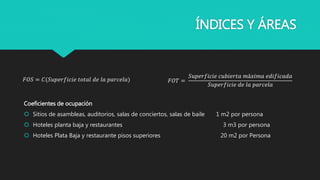

ÍNDICES Y ÁREAS
Coeficientes de ocupación
 Sitios de asambleas, auditorios, salas de conciertos, salas de baile 1 m2 por persona
 Hoteles planta baja y restaurantes 3 m3 por persona
 Hoteles Plata Baja y restaurante pisos superiores 20 m2 por Persona
𝐹𝑂𝑇 =
𝑆𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒 𝑐𝑢𝑏𝑖𝑒𝑟𝑡𝑎 𝑚á𝑥𝑖𝑚𝑎 𝑒𝑑𝑖𝑓𝑖𝑐𝑎𝑑𝑎
𝑆𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒 𝑑𝑒 𝑙𝑎 𝑝𝑎𝑟𝑐𝑒𝑙𝑎
𝐹𝑂𝑆 = 𝐶(𝑆𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑙𝑎 𝑝𝑎𝑟𝑐𝑒𝑙𝑎)

Estudio de Casos Hoteles
Tecnológico - Grupo 1.3

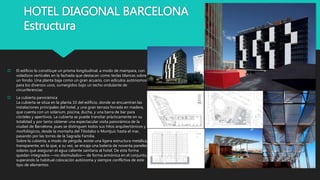

HOTEL DIAGONAL BARCELONA
Estructura
 El edificio lo constituye un prisma longitudinal, a modo de mampara, con
voladizos verticales en la fachada que destacan como teclas blancas sobre
un fondo. Una planta baja como un gran acuario, con edículos autónomos
para los diversos usos, sumergidos bajo un techo ondulante de
circunferencias
 La cubierta panorámica
La cubierta se sitúa en la planta 10 del edificio, donde se encuentran las
instalaciones principales del hotel, y una gran terraza forrada en madera,
que cuenta con un solarium, piscina, ducha, y una barra de bar para
cócteles y aperitivos. La cubierta se puede transitar prácticamente en su
totalidad y por tanto obtener una espectacular visita panorámica de la
ciudad de Barcelona, pues se distinguen todos sus hitos arquitectónicos y
morfológicos, desde la montaña del Tibidabo o Montjuic hasta el mar,
pasando por las torres de la Sagrada Familia.
Sobre la cubierta, a modo de pérgola, existe una ligera estructura metálica,
transparente, en la que, a su vez, se encaja una bateria de noventa paneles
solares que aseguran el agua caliente sanitaria al hotel. De esta forma
quedan integrados —no disimulados— de forma armónica en el conjunto,
superando la habitual colocación autónoma y siempre conflictiva de este
tipo de elementos.

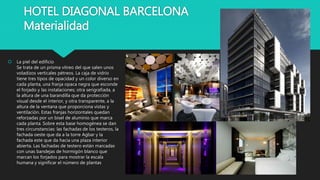

HOTEL DIAGONAL BARCELONA
Materialidad
 La piel del edificio
Se trata de un prisma vítreo del que salen unos
voladizos verticales pétreos. La caja de vidrio
tiene tres tipos de opacidad y un color diverso en
cada planta, una franja opaca negra que esconde
el forjado y las instalaciones; otra serigrafiada, a
la altura de una barandilla que da protección
visual desde el interior, y otra transparente, a la
altura de la ventana que proporciona vistas y
ventilación. Estas franjas horizontales quedan
reforzadas por un bisel de aluminio que marca
cada planta. Sobre esta base homogénea se dan
tres circunstancias: las fachadas de los testeros, la
fachada oeste que da a la torre Agbar y la
fachada este que da hacia una plaza interior
abierta. Las fachadas de testero están marcadas
con unas bandejas de hormigón blanco que
marcan los forjados para mostrar la escala
humana y significar el número de plantas

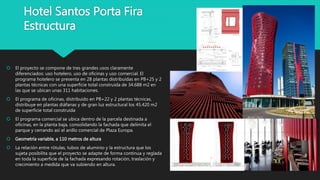

Hotel Santos Porta Fira
Estructura
 El proyecto se compone de tres grandes usos claramente
diferenciados: uso hotelero, uso de oficinas y uso comercial. El
programa hotelero se presenta en 28 plantas distribuidas en PB+25 y 2
plantas técnicas con una superficie total construida de 34.688 m2 en
las que se ubican unas 311 habitaciones.
 El programa de oficinas, distribuido en PB+22 y 2 plantas técnicas,
distribuye en plantas diáfanas y de gran luz estructural los 45.420 m2
de superficie total construida
 El programa comercial se ubica dentro de la parcela destinada a
oficinas, en la planta baja, consolidando la fachada que delimita el
parque y cerrando así el anillo comercial de Plaza Europa.
 Geometría variable, a 110 metros de altura
 La relación entre rótulas, tubos de aluminio y la estructura que los
sujeta posibilita que el proyecto se adapte de forma continua y reglada
en toda la superficie de la fachada expresando rotación, traslación y
crecimiento a medida que va subiendo en altura.

Materialidad
 Estructuras orgánicas
 La majestuosa fachada está compuesta por una doble piel, en la que la
pared interior está formada por un cerramiento estanco mediante un
sistema de muro cortina, mientras que para la pared exterior se hizo el
empleo de unos tubos de aluminio independientes de sección circular
con su característico color rojo que se van adaptando a la geometría
reglada de la torre.

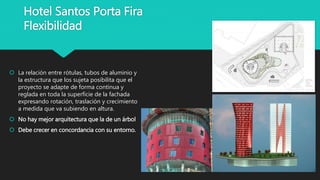

Flexibilidad
 La relación entre rótulas, tubos de aluminio y
la estructura que los sujeta posibilita que el
proyecto se adapte de forma continua y
reglada en toda la superficie de la fachada
expresando rotación, traslación y crecimiento
a medida que va subiendo en altura.
 No hay mejor arquitectura que la de un árbol
 Debe crecer en concordancia con su entorno.

Hotel Burj al Arab

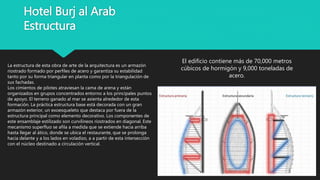

Estructura

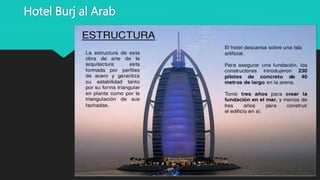

La estructura de esta obra de arte de la arquitectura es un armazón
riostrado formado por perfiles de acero y garantiza su estabilidad
tanto por su forma triangular en planta como por la triangulación de
sus fachadas.
Los cimientos de pilotes atraviesan la cama de arena y están
organizados en grupos concentrados entorno a los principales puntos
de apoyo. El terreno ganado al mar se asienta alrededor de esta
formación. La práctica estructura base está decorada con un gran
armazón exterior, un exoesqueleto que destaca por fuera de la
estructura principal como elemento decorativo. Los componentes de
este ensamblaje estilizado son curvilíneos riostrados en diagonal. Este
mecanismo superfluo se afila a medida que se extiende hacia arriba
hasta llegar al ático, donde se ubica el restaurante, que se prolonga
hacia delante y a los lados en voladizo, a a partir de esta intersección
con el núcleo destinado a circulación vertical.
El edificio contiene más de 70,000 metros
cúbicos de hormigón y 9,000 toneladas de
acero.

Hotel Burj al Arab
Materialidad

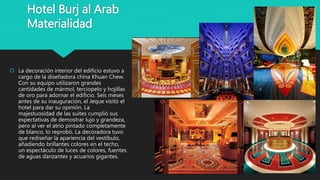

 La decoración interior del edificio estuvo a
cargo de la diseñadora china Khuan Chew.
Con su equipo utilizaron grandes
cantidades de mármol, terciopelo y hojillas
de oro para adornar el edificio. Seis meses
antes de su inauguración, el Jeque visitó el
hotel para dar su opinión. La
majestuosidad de las suites cumplió sus
expectativas de demostrar lujo y grandeza,
pero al ver el atrio pintado completamente
de blanco, lo reprobó. La decoradora tuvo
que rediseñar la apariencia del vestíbulo,
añadiendo brillantes colores en el techo,
un espectáculo de luces de colores, fuentes
de aguas danzantes y acuarios gigantes.

Hotel Burj al Arab
Materialidad

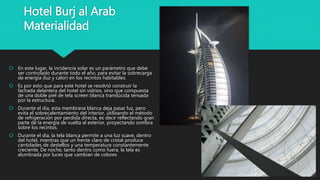

 En este lugar, la incidencia solar es un parámetro que debe
ser controlado durante todo el año, para evitar la sobrecarga
de energía (luz y calor) en los recintos habitables.
 Es por esto que para este hotel se resolvió construir la
fachada delantera del hotel sin vidrios, sino que compuesta
de una doble piel de tela screen blanca translúcida tensada
por la estructura.
 Durante el día, esta membrana blanca deja pasar luz, pero
evita el sobrecalentamiento del interior, utilizando el método
de refrigeración por perdida directa, es decir reflectando gran
parte de la energía de vuelta al exterior, proyectando sombra
sobre los recintos.
 Durante el día, la tela blanca permite a una luz suave, dentro
del hotel, mientras que un frente claro de cristal produce
cantidades de destellos y una temperatura constantemente
creciente. De noche, tanto dentro como fuera, la tela es
alumbrada por luces que cambian de colores

Hotel Burj al Arab
Materialidad

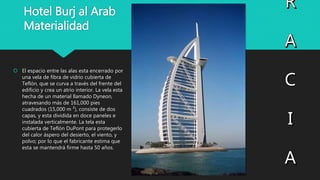

 El espacio entre las alas esta encerrado por
una vela de fibra de vidrio cubierta de
Teflón, que se curva a través del frente del
edificio y crea un atrio interior. La vela esta
hecha de un material llamado Dyneon,
atravesando más de 161,000 pies
cuadrados (15,000 m ²), consiste de dos
capas, y esta dividida en doce paneles e
instalada verticalmente. La tela esta
cubierta de Teflón DuPont para protegerlo
del calor áspero del desierto, el viento, y
polvo; por lo que el fabricante estima que
esta se mantendrá firme hasta 50 años.

Lo Tecnológico en Hoteles

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Lo Tecnológico en Hoteles

Más de Francis Duarte

Último

Lo Tecnológico en Hoteles
