El documento describe varios factores que favorecen la implantación de sistemas CNC, como la necesidad de mayor precisión en mecanizados, diseños más complejos y diversidad de productos que requieren estructuras de producción más flexibles. También describe ventajas como mejorar la precisión y calidad, uniformidad en la producción y mecanizar geometrías complicadas, así como desventajas como los altos costos y necesidad de personal altamente capacitado. Finalmente, explica conocimientos y habilidades necesarias para operar sistemas CNC.

1. Factores que favorecen la implantación del CNC Mayor exigencia en la precisión de los mecanizados. Diseños son cada vez más evolucionados y complejos. Diversidad de productos, lo que ocasiona la necesidad de estructuras de producción más flexibles y dinámicas. Necesidad de reducir errores en la producción para no encarecer el producto. Plazos de entrega cada vez más exigentes, lo que exige mantener los niveles de producción lo más altos posibles. El abaratamiento de los sistemas CNC, lo que favorece la adquisición de los mismos.

2. Ventajas de la utilización de sistemas CNC Mejora de la precisión, así como un aumento en la calidad de los productos. Una mejor uniformidad en la producción. Posibilidad de utilización de varias máquinas simultáneamente por un solo operario. Mecanización de productos de geometría complicada. Fácil intercambio de la producción en intervalos cortos. Posibilidad de servir pedidos urgentes. Reducción de la fatiga del operario. Aumento de los niveles de seguridad en el puesto de trabajo. Disminución de tiempos por máquina parada. Posibilidad de simulación de los procesos de corte antes de la mecanización definitiva lo que ahorra en piezas defectuosas.

3. Desventajas de la utilización de sistemas CNC Elevado costo de la accesorios y maquinaria. Necesidad de cálculos, programación y preparación de forma correcta para un eficiente funcionamiento. Costos de mantenimiento más elevados, ya que el sistema de control y mantenimiento de los mismos es más complicado, lo que genera la necesidad de personal de servicio y mantenimiento con altos niveles de preparación. Necesidad de mantener grandes volúmenes de pedidos para una mejor amortización del sistema.

4. Conocimientos y habilidades necesarios para operar los sistemas CNC Conocimientos en geometría, álgebra y trigonometría. Conocimientos de elección y diseño de las diferentes herramienta de corte. Conocimientos de los diferentes sistemas de sujeción de las herramientas de corte. Uso de aparatos de medida y conocimientos de metrología. Interpretación de Planos. Conocimientos de la estructura de la máquina CNC. Conocimientos de los diferentes procesos de mecanización. Conocimientos de la programación CNC. Conocimientos del Mantenimiento y operación CNC. Conocimientos generales de ordenadores. Conocimientos de parámetros y condiciones de corte.

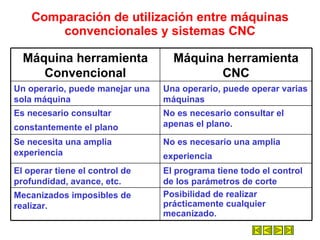

5. Comparación de utilización entre máquinas convencionales y sistemas CNC Posibilidad de realizar prácticamente cualquier mecanizado. Mecanizados imposibles de realizar. El programa tiene todo el control de los parámetros de corte El operar tiene el control de profundidad, avance, etc. No es necesario una amplia experiencia Se necesita una amplia experiencia No es necesario consultar el apenas el plano. Es necesario consultar constantemente el plano Una operario, puede operar varias máquinas Un operario, puede manejar una sola máquina Máquina herramienta CNC Máquina herramienta Convencional

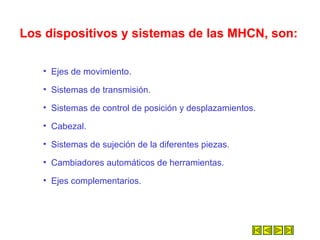

6. Los dispositivos y sistemas de las MHCN, son: Ejes de movimiento. Sistemas de transmisión. Sistemas de control de posición y desplazamientos. Cabezal. Sistemas de sujeción de la diferentes piezas. Cambiadores automáticos de herramientas. Ejes complementarios.

7. Torno CNC

8. Fresadora CNC

9. Ejes de torno CNC Con herramienta atacando desde la parte delantera

10. Ejes de fresadora CNC

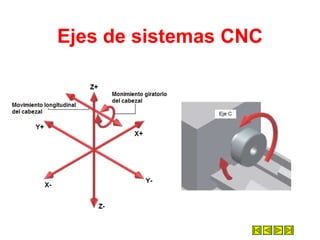

11. Ejes de sistemas CNC

12. Generación de una trayectoria de herramienta 3D

13. Disposición y estructura de los ejes en la MHCN El perfil y orografía de las piezas a construir. El tamaño de las piezas a mecanizar. La precisión necesaria en el mecanizado. Los diferentes tipos de materiales a mecanizar. Las exigencias de apriete o sellado. Etc.

14. Ejes complementarios
