El documento describe un cabezal vertical que se usa como accesorio en fresadoras universales para realizar diferentes tipos de fresado. El cabezal vertical permite fresar de forma horizontal, vertical, radial y angular. Se compone de dos partes unidas por correderas circulares e incorpora herramientas de fresar mediante pinzas y portabrocas. Su velocidad de giro es la misma que el husillo principal y no es adecuado para herramientas grandes de planear.

1. El cabezal vertical es un mecanismo que aumenta las
prestaciones de una fresadora universal y es de
aplicación para el fresado horizontal, vertical, radial en
el plano vertical, angular (inclinado) en un plano vertical
perpendicular a la mesa de la fresadora y oblicuo o
angular en el plano horizontal. Este mecanismo es de
gran aplicación en las fresadoras universales y no se
utiliza en las fresadoras verticales.

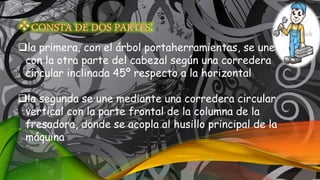

2. la primera, con el árbol portaherramientas, se une
con la otra parte del cabezal según una corredera
circular inclinada 45º respecto a la horizontal
la segunda se une mediante una corredera circular
vertical con la parte frontal de la columna de la
fresadora, donde se acopla al husillo principal de la
máquina

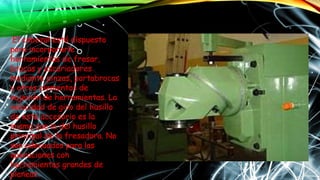

3. El cabezal está dispuesto
para incorporarle
herramientas de fresar,
brocas y escariadores
mediante pinzas, portabrocas
y otros elementos de
sujeción de herramientas. La
velocidad de giro del husillo
de este accesorio es la
misma que la del husillo
principal de la fresadora. No
son adecuados para las
operaciones con
herramientas grandes de
planear.

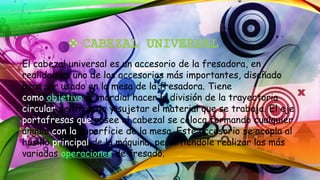

4. El cabezal universal es un accesorio de la fresadora, en
realidad es uno de los accesorios más importantes, diseñado
para ser usado en la mesa de la fresadora. Tiene
como objetivo primordial hacer la división de la trayectoria
circular del trabajo y sujetar el material que se trabaja. El eje
portafresas que posee el cabezal se coloca formando cualquier
ángulo con la superficie de la mesa. Este accesorio se acopla al
husillo principal de la máquina, permitiéndole realizar las más
variadas operaciones de fresado.

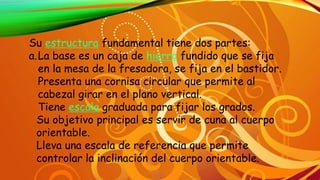

5. Su estructura fundamental tiene dos partes:
a.La base es un caja de hierro fundido que se fija
en la mesa de la fresadora, se fija en el bastidor.
Presenta una cornisa circular que permite al
cabezal girar en el plano vertical.
Tiene escala graduada para fijar los grados.
Su objetivo principal es servir de cuna al cuerpo
orientable.
Lleva una escala de referencia que permite
controlar la inclinación del cuerpo orientable.

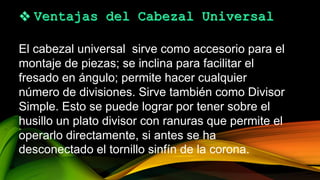

6. El cabezal universal sirve como accesorio para el
montaje de piezas; se inclina para facilitar el
fresado en ángulo; permite hacer cualquier
número de divisiones. Sirve también como Divisor
Simple. Esto se puede lograr por tener sobre el
husillo un plato divisor con ranuras que permite el
operarlo directamente, si antes se ha
desconectado el tornillo sinfín de la corona.

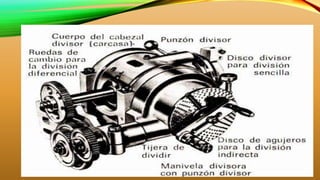

7. El montaje de piezas sobre el cabezal divisor universal permite hacer en la
fresadora ciertas operaciones que de otro modo sería muy difícil o imposible de
hacer.
Por ejemplo:
 Lograr que la pieza gire en relación y simultáneamente con el desplazamiento de la
mesa (engranajes helicoidales, brocas, sinfín).
 Dividir regularmente la periferia de una pieza (anillos graduados, ruedas
dentadas).
 Fresar piezas en ángulo (engranaje cónico).
Clasificación:
Los montajes para mecanizar piezas en el aparato divisor, podemos agruparlos en
tres:
Montaje al aire
Montaje entre puntas
Montaje entre copa y punta
