El documento describe el Control Numérico Computarizado (CNC), un método para controlar los movimientos de maquinaria como tornos, fresadoras y cortadoras mediante una computadora. El CNC permite movimientos complejos como círculos y figuras tridimensionales de manera automática una vez programada la máquina. El proceso involucra dibujar el proyecto usando CAD, programar la ruta de corte usando CAM, e implementarla en la maquinaria controlada por una unidad central. Se proveen tres ejemplos de proyectos de grado rel

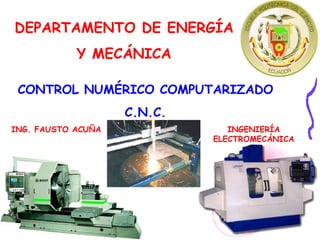

1. DEPARTAMENTO DE ENERGÍA Y MECÁNICA CONTROL NUMÉRICO COMPUTARIZADO C.N.C. ING. FAUSTO ACUÑA INGENIERÍA ELECTROMECÁNICA

2. CNC es el acrónimo de “Computer Numerical Control” Se trata de un método de control de los movimientos de una máquina, pudiendo ser ésta: un torno, una fresadora, una rectificadora, una soldadora, una cortadora, una máquina textil, una electroerosionadora, etc. mediante una computadora.

3. APLICACIONES Gracias a lo anterior, puede hacer movimientos que no se pueden lograr manualmente como círculos, líneas diagonales y figuras complejas tridimensionales. Una vez programada la máquina, ésta ejecuta todas las operaciones por sí sola, sin necesidad de que el operador esté manejándola.

4. CNC APLICADO A LOS MÉTODOS DE CORTE Método obsoleto Método moderno

5. CNC APLICADO A LA MANUFACTURA

6. Contraste entre una máquina convencional y una máquina C.N.C. Se opera por una sola persona Una persona puede operar muchas máquinas. Es necesario localizar el dimensionamiento en el Plano. No necesita localizar las medidas el diseño gráfico lo hace. Es necesario la experiencia. No es necesario la experiencia. El operador tiene el control de profundidad, avance, etc. El programa tiene todo el Control de los parámetros de corte Existen trabajos que es imposible realizar. Luego que se ejecuta el Programa virtualmente se realiza cualquier trabajo.

7. PROCESO El término "control numérico" se debe a que las órdenes dadas a la máquina son indicadas mediante códigos numéricos. Esto se ejerce a través del siguiente proceso: Dibujo del proyecto Programación Interfase Unidad de control Máquina Herramienta

8. DIBUJO DEL PROYECTO Para dibujar el proyecto, sea éste: pieza, corte, bordado, etc. Se utiliza el CAD que es el acrónimo de ‘Computer Aided Design’ o diseño asistido por computador . Las herramientas de CAD abarcan desde herramientas de modelado geométrico hasta aplicaciones a medida para el análisis u optimización de un producto especifico.

9. PROGRAMACION DEL PROYECTO Para programar el proyecto se utiliza el CAM que es el acrónimo de ‘Computer Aided Manufactring’ o manufactura asistida por computador . El sistema CAM toma la información del diseño y genera la ruta de corte que tiene que seguir la herramienta para fabricar la pieza deseada.

10. MAQUINA Se encargará de mecanizar, mediante una herramienta de corte, el proyecto codificado por el CAM, controlado y supervisado por la unidad de control

11. PROYECTO DE GRADO PROTOTIPO DE UNA MÁQUINA TALADRADORA DE CONTROL NUMÉRICO COMPUTARIZADO CNC

12. PROYECTO DE GRADO SISTEMA AUTOMÁTICO DE CORTE POR PLASMA MEDIANTE CONTROL NUMÉRICO COMPUTARIZADO – CNC

13. PROYECTO DE GRADO AUTOMATIZACION DE LA FRESADORA CNC BRIDGEPORT SERIE I
