Torneado
El proceso de torneado implica dos movimientos: rotación principal alrededor del eje Z y avance en el plano X-Z. Se utiliza para producir piezas con geometría de revolución mediante operaciones como cilindrado, refrentado y roscado, con buena precisión y acabado superficial.
Más contenido relacionado
Torneado
- 1. Proceso de torneado •Introducción: •Combinación de dos movimientos: •Principal (rotativo en torno al eje Z) •De avance (en el plano X-Z) •Diferentes tipos de operaciones: Torneado interior y exterior: •Refrentado, cilindrado, roscado… •Características: •Piezas con geometría de revolución •Buena precisión y acabado superficial •Diversidad de tamaños y materiales •Proceso caro
- 2. Proceso de torneado •Operaciones de torneado: – Cilindrado • Modificar el diámetro de la pieza • Avance paralelo a eje Z • Casos especiales(cilindrado cónico y de arco) – Refrentado • Generar superficie plana • Avance perpendicular al eje Z • Velocidad de rotación(cte. o vble.) – Ranurado • Obtener ranuras • Variedad de formas según herramienta • Caso particular: Tronzado – Roscado • Caso particular de cilindrado • Elevado número de pasadas
- 3. Proceso de tornedo •Parámetros de torneado: – f = Avance (mm/revolucion) – ap = Profundidad de pasada – b = Ancho de corte – ac = Espesor de viruta indeformada – kr = Ángulo de posición – Di = Diámetro inicial – Df = Diámetro final – Dint = Diámetro interior – Dext = Diámetro exterior – N = Velocidad de rotación – Vc = Velocidad de corte – Vf = Velocidad de avance – Fuerza de corte – Potencia de corte: PC=η × PN
- 4. Proceso de torneado •Sujeciones en el torno: – Platos de amarre: – Sujeciones: Plato universal Plato de garras independientes Plato plano Al aire Entre plato y punto Entre puntos
- 5. Proceso de torneado •Sujeciones en el torno: – Sujeción de herramienta: Torreta monoherramienta Torreta múltiple giratoria
- 6. Proceso de torneado •Tipos de herramientas de corte: Enterizas Plaquitas
- 7. Proceso de torneado •Tipos de herramientas de corte: •Refrentar •Cilindrar •Roscar •De forma o perfilada •Tronzar •Ranurar
- 8. El torno • Partesde un torno: Bancada Cabezal fijo Cabezal móvil Carro portátil
- 9. El torno • Tiposde torno: Torno paralelo Torno vertical Torno CNC Torno automático
- 10. El torno • Tiposde torno: Torno copiadorTorno revolver

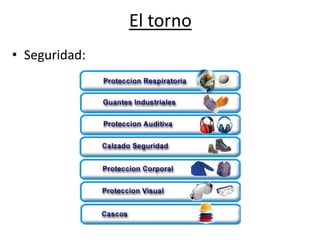

- 11.
