1. METODOS
DE TRANSMISION
-
VERA FLORES BRENDA YAZMIN

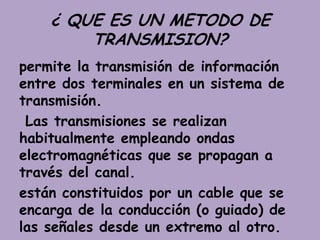

2. ¿ QUE ES UN METODO DE
TRANSMISION?
permite la transmisión de información
entre dos terminales en un sistema de
transmisión.
Las transmisiones se realizan
habitualmente empleando ondas
electromagnéticas que se propagan a
través del canal.
están constituidos por un cable que se
encarga de la conducción (o guiado) de
las señales desde un extremo al otro.

3. CARACTERISTICAS
• El tipo de conductor utilizado.
• La velocidad máxima de transmisión.
• Las distancias máximas que puede
ofrecer entre repetidores.
• La facilidad de instalación.
• La capacidad de soportar diferentes
tecnologías de nivel de enlace.

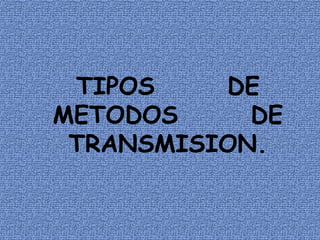

4. TIPOS DE
METODOS DE
TRANSMISION.

5. CABLE DE PAR TRENZADO
se denomina cable de Par Trenzado consiste en
dos alambres de cobre aislados, que se trenzan
de forma helicoidal. De esta forma el par
trenzado constituye un circuito que puede
transmitir datos.
Un cable de par trenzado está formado por un
grupo de pares trenzados, normalmente cuatro,
recubiertos por un material aislante.
• Par 1: Blanco-Azul/Azul
• Par 2: Blanco-Naranja/Naranja
• Par 3: Blanco-Verde/Verde
• Par 4: Blanco-Marrón/Marrón

6. • UTP
El UTP es como se denominan a los cables de par
trenzado no apantallados, son los más simples, no
tienen ningún tipo de pantalla conductora. Su
impedancia es de 100 onmhios, y es muy sensible
a interferencias. Los pares están recubiertos de
una malla de teflón que no es conductora. Este
cable es bastante flexible.
Se utiliza
Principalmente
Para
Comunicaciones

7. • FTP
En este tipo de cable como en el UTP, sus
pares no están apantallados, pero sí
dispone de una apantalla global para
mejorar su nivel de protección ante
interferencias externas. Su impedancia
característica típica es de 120 OHMIOS y
sus propiedades de transmisión son mas
parecidas a las del UTP. Además puede
utilizar los mismos conectores .Tiene un
precio intermedio entre el UTP y STP.
Define el estándar para la instalación de
redes locales

8. • STP
En este caso, cada par va recubierto por
una malla conductora que actúa de
apantalla frente a interferencias y ruido
eléctrico. Su impedancia es de 150
OHMIOS.
Se emplea en redes de ordenadores
como Ethernet o Token ring.
Es utilizado generalmente en las
instalaciones de procesos de datos por su
capacidad y sus buenas características
contra las radiaciones electromagnéticas,
pero el inconveniente es que es un cable
robusto, caro y difícil de instalar.

9. CABLE COAXIAL
Es un cable utilizado para transportar
señales eléctricas de alta frecuencia que
posee dos conductores concéntricos, uno
central, llamado vivo, encargado de llevar
la información, y uno exterior, de aspecto
tubular, llamado malla o blindaje, que sirve
como referencia de tierra y retorno de
las corrientes. Entre ambos se encuentra
una capa aislante llamada dieléctrico, de
cuyas características dependerá
principalmente la calidad del cable. Todo
el conjunto suele estar protegido por una
cubierta aislante.

10. • GRUESA
Es el cable más utilizado en LAN´s en un
principio y que aún hoy sigue usándose en
determinadas circunstancias (alto grado
de
interferencias, distancias largas, etc.).

11. • DELGADA
Se utilizan conectores BNC ("British
National Conector") sencillos y de alta
calidad Ofrecen más seguridad que los de
tipo "grifo", pero requieren un
conocimiento previo de los puntos de
conexión.
Hasta hace poco, era el medio de
transmisión más común en las redes
locales. El cable coaxial consiste en dos
conductores concéntricos, separados por
un dieléctrico y protegido del exterior por
un aislante (similar al de las antenas de
TV).

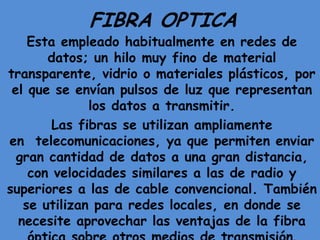

12. FIBRA OPTICA
Esta empleado habitualmente en redes de
datos; un hilo muy fino de material
transparente, vidrio o materiales plásticos, por
el que se envían pulsos de luz que representan
los datos a transmitir.
Las fibras se utilizan ampliamente
en telecomunicaciones, ya que permiten enviar
gran cantidad de datos a una gran distancia,
con velocidades similares a las de radio y
superiores a las de cable convencional. También
se utilizan para redes locales, en donde se
necesite aprovechar las ventajas de la fibra

13. • MONOMOLO
es una fibra óptica en la que sólo se
propaga un modo de luz. Se logra
reduciendo el diámetro del núcleo de la
fibra hasta un tamaño (8,3 a 10
micrones) que sólo permite un modo de
propagación. Su transmisión es paralela
al eje de la fibra. A diferencia de las
fibras multimodo, las fibras monomodo
permiten alcanzar grandes distancias
(hasta 400 km máximo, mediante un

14. • MULTIMODO
Una fibra multimodo es aquella en la
que los haces de luz pueden circular por
más de un modo o camino. Esto supone
que no llegan todos a la vez. Una fibra
multimodo puede tener más de mil
modos de propagación de luz. Las fibras
multimodo se usan comúnmente en
aplicaciones de corta distancia, menores
a 1 km, es simple de diseñar y
económico.
