1. RADIOLOGÍA DENTAL

2. RADIOLOGIA
Es la especialidad médica que se ocupa de
generar imágenes del interior del cuerpo
Debe diferenciarse de la radioterapia que es
Método terapéutico, basado en el uso de
sustancias radioactivas

3. RADIOLOGIA
Equipo Rayos X → Aparato que produce
radiaciones.
Radiografía → Registro fotográfico de una
imagen producida por los rayos X que
pasan a través de un objeto y llegan a
una película.

4. Propiedades de los rayos x
 Atravesar el cuerpo humano
 Fluorescencia en sustancias
 Efectos biológicos
 Son invisibles
 No tienen masa ni peso
 Viajan ala velocidad de la luz
 No tienen carga

5. Equipo de Rayos X esta
compuesto por:
• Cabezote: Donde se generan los rayos X
• Cono Colimador: Tubo que sobresale del
cabezote y guía o dirige los rayos X.
• Base: Donde esta soportado el rayos X. (Fija
o unida a la pared).
• Tablero de mandos: donde se encuentra el
temporizar, fusibles de seguridad, botón
encendido o apagado, etc.

6. APARATO DE RAYOS X
Brazo
Escualizable
Panel de
control
Cabezote

8. TUBO RAYOS X
Contiene:
• ÁNODO
Es de cobre por ser buen conductor de calor.
Va desde un extremo hasta el centro.
Hacia el centro se encuentra un bloque
tungsteno (El blanco → es donde chocan los
electrones, llamado punto focal)

9. • CÁTODO
Contiene un filamento de tungsteno, en forma
de espiral.
Este filamento al ser calentado actúa como
una fuente de electrones, que dirige estos
mismos hacia la direccion deseada.

10. TUBO RAYOS X
• Mide aproximadamente 15 cm. de longitud y
4 cm. de diámetro.
• Elementos básicos para producir la
radiación:
- Alto voltaje
- Fuentes de electrones
- Anticátodo

11. ALTO VOLTAJE
• El tubo tiene un lado + (ánodo) y otro – (cátodo).
• Estos hacen que la corriente eléctrica fluya.
• Mientras mayor el voltaje mas rápidamente viajan
los electrones a través del tubo.
FUENTE DE ELECTRONES
• La mayor fuente es la de tungsteno y se ubica en el
cátodo.
• Mientras más caliente se encuentra el filamento de
resistencia, mayor número de electrones se produce
en el cátodo.
• Efecto de emisión termoiónica.

12. ANTICÁTODO
• Llamado también punto o área focal.
• Ubicado en el ánodo.
• Es quien frena a los electrodos y está compuesto
por tungsteno.
PRODUCCIÓN DE CALOR
Es ineficaz pues de la energía total producida en el
ánodo por colisión de electrones con el
anticátodo, menos del 1% es rayos X y el 99%
restante se transforma en calor.
Para que no se caliente el tubo en el anticátodo, se
requiere una funda de cobre.

13. Cabeza del tubo

14. Cabeza del tubo
Tubo de rayos X

15. Electricidad y corrientes
eléctricas
Electricidad:
 Energía que se utiliza para hacer los rayos X
 Se deben distinguir dos términos muy
importantes
 Miliamperaje
 Voltaje

16. Miliamperaje
 Mide la cantidad de rayos X producidos
 Unidad de medida: miliamperios (mA)
 Su graduación varía dependiendo de la
unidad
 Radiología dental: 7 a 15 mA
 Esta medida afecta la densidad y el tiempo
de exposición de la radiografía

17. Voltaje
 Fuerza eléctrica que hace que los electrones
se muevan del ánodo al cátodo
 Unidad de medida: voltios o kilovoltios (kV)
 Su graduación varía dependiendo de la unidad
 Radiología dental: 65 a 100 kV
 Afecta la densidad, el contraste y el tiempo de
exposición

18. Producción de rayos X
dentales
1. La electricidad del enchufe proporciona
fuerza
La corriente viaja desde el módulo por el brazo hasta la
cabeza del tubo

19. Producción de rayos X
dentales
1. La corriente va hacia el transformador
reductor y el circuito del filamento
La energía se transforma de 110 ó 220 voltios a 3-5 voltios

20. Producción de rayos X dentales
1. El filamento calienta el tungsteno y se
liberan electrones
Se forma una nube de electrones alrededor del ligamento

21. Producción de rayos X dentales
1. Se activa el circuito de alto voltaje al
presionar el botón de exposición
Los electrones se aceleran y se dirigen al ánodo

22. Producción de rayos X dentales
1. Los electrones chocan con el blanco de
tungsteno
La energía se convierte en rayos X

23. Producción de rayos X dentales
1. Los rayos X se emiten en todas las
direcciones
Un pequeño número sale del tubo por la ventana de vidrio

24. Producción de rayos X dentales
1. Los rayos X viajan al exterior
Pasan por la porción sin plomo de la ventana de vidrio, el
sello de la cabeza del tubo y los discos de aluminio

25. Producción de rayos X dentales
1. El tamaño del haz se restringe en el
colimador
El haz viaja hacia abajo del cono y sale de la cabeza del tubo

26. RADIACION DISPERSA
Produce una exposición u oscurecimiento
uniforme de la placa reduciendo el contraste.
Cuanto mayor el campo mayor dispersión.
En radiología oral se disminuye la radiación
dispersa.

27. CARACTERÍSTICAS DE LA
IMAGEN
 Radiolúcido
 Radiopaco Características
 Densidad visuales
 Contraste
 Nitidez
Características
 Magnificación
geométricas
 Distorsión

28. RADIOLUCIDEZ Y
RADIOPACIDAD
• Radiolúcido: Parte de la radiografía
Radiolúcido
procesada que está oscura o negra
• Radiopaco: Parte de la radiografía procesada
que se ve blanca o clara
Radiopaco
Radiolúcido

29. DENSIDAD
 Negrura u oscuridad total de una Rx
 Se ve influenciada por:
 Miliamperaje
 Kilovoltaje
 Tiempo de exposición
 Grosor del sujeto

30. CONTRASTE
 Diferencia en los grados de negrura
(densidades) entre áreas adyacentes en una
Rx
 Se ve influenciada por:
 Voltaje

31. NITIDEZ
 Capacidad de la película de rayos X para
reproducir los distintos contornos de un
objeto
 Se ve influenciada por:
 Tamaño del punto focal
 Composición de la película
 Movimiento

32. MAGNIFICACIÓN
 Imagen radiográfica que aparece como
mayor que el objeto real que representa
 Se ve influenciada por:
 Distancia blanco película
 Distancia objeto película

33. DISTORSIÓN
 Variación del tamaño y la forma reales del
objeto a radiografiar
 Se ve influenciada por:
 Alineación objeto película
 Angulación del haz de rayos X

34. PROCESAMIENTO DE LA
PELÍCULA
 Rx dentales de alta calidad  La película
debe exponerse y procesarse de manera
adecuada
 El procesamiento son varios pasos cuya
finalidad es:
 Volver la imagen invisible en visible
 Conservar la imagen visible

35. TIPOS DE PELÍCULAS DENTALES
 PELÍCULA INTRABUCAL:
 Periapical
 Oclusal
 Aleta de mordida, Bite Wing o coronal
 PELÍCULA EXTRABUCAL:
 Panorámica
 Cefálica lateral

36. PLACA O RADIOGRAFIA
Existe de 3 tamaños: * Infantil # 0
* Placa anterior fina # 1
* Adulto # 2
* Oclusal # 0
Debe ser impermeable a la luz y resistente a la
saliva.
Flexible y fácil de abrir.

37. TAMAÑOS DE LA PELÍCULA INTRABUCAL
• PELICULA 0 : PEDIÁTRICA
• PELÍCULA 1 : ANTERIOR DEL ADULTO
• PELÍCULA 2 : STANDARD DEL ADULTO
• PELÍCULA 3 : ALETA MORDIBLE
• PELÍCULA 4 : OCLUSAL

38. PELÍCULA INTRABUCAL
PERIAPICAL
 Se observa la imagen de
la longitud total del diente
y parte de los tejidos de
soporte que lo rodean
 Se utiliza para evaluar el
grado de normalidad o
anormalidad que pueden
estar presentes en la
corona, raíz y tejidos de
soporte.
 Se utilizan para ver caries
dental, enfermedad
periodontal, lesiones
apicales, etc.

39. PELÍCULA INTRABUCAL
BITE WING, ALETA DE MORDIDA O CORONALES
 Se utilizan radiografías
de aleta mordible #3
 Son sostenidas por los
dientes durante su
exposición
 Muestran las imágenes
de las coronas de los
maxilares sup. e inf., en
la misma película.
 Se utiliza para detectar
caries interproximal,
cálculos, restauraciones
defectuosas, etc.

40. CASOS CLINICOS

41. PELÍCULA INTRABUCAL
RADIOGRAFÍAS OCLUSALES
 Muestran la imagen
de un arco dental en
una sola película.
 Se utiliza para
localizar dientes
supernumerarios, sin
erupcionar, en malas
posiciones, quistes,
raíces sumergidas,
etc.

42. RADIOGRAFÍAS OCLUSALES

43. RADIOGRAFÍAS OCLUSALES

44. RADIOGRAFÍAS OCLUSALES

45. PELÍCULA EXTRAORALES
RADIOGRAFIA PANORAMICA
 Se observa el maxilar y la mandíbula en una misma radiografía.
 Son utilizadas para hacer un diagnostico global de la situación
dental de un paciente.
 Se toman antes de un tratamiento de ortodoncia, de una cirugía o
de un tratamiento odontológico general.

48. PELÍCULA EXTRAORALES
RADIOGRAFIA CEFALICA LATERAL
 Es una proyección
lateral del cráneo.
 Es utilizada en
ortodoncia para
analizar el perfil del
paciente y predecir
los patrones de
crecimiento.

51. SERIE RADIOGRAFICA

52. TECNICAS RADIOGRAFICAS
Se dividen en:
• Técnicas radiográficas intrabucales.
• Técnicas radiográficas extrabucales.

53. TECNICAS INTRABUCALES
TECNICA BISECTRIZ
• Fue la primera técnica que se empezó a usar
(1907)
• Se basa en el principio de isometría → Línea
que divide un ángulo en 2 partes iguales.
• La distancia foco – placa es de 20 cm →
Cono corto.
• La distancia foco – placa es de 40 cm →
Cono largo.

54. TECNICA BISECTRIZ

55. VENTAJAS
• Puede emplearse en cualquier momento y no
es necesario auxiliares.
DESVENTAJAS
• Es difícil calcular la bisectriz y situar el rayos
x perpendicular a ella.
• Si la proyección es muy horizontal queda
larga.
• Si la proyección es muy vertical queda corto.

57. POSICIÓN DEL PACIENTE

58. ANGULACIONES VERTICALES
UTILIZADAS EN LA TÉCNICA
BISECTRIZ
CUANDO EL RAYO CENTRAL SE HALLA ORIENTADO DE
ARRIBA ABAJO, LA INCLINACIÓN SE CONSIDERA POSITIVA (+) Y SI
SE ORIENTA DE ABAJO ARRIBA SE CONSIDERA NEGATIVA (-)

59. EL RAYO CENTRAL EN EL PLANO HORIZONTAL
DEBE INCIDIR EN FORMA PERPENDICULAR A
LAS CARAS VESTIBULARES DE LAS PIEZAS
DENTARIAS

60. REFERENCIAS ANATÓMICAS PARA EL PUNTO DE
INCIDENCIA DEL RAYO CENTRAL

61. REFERENCIAS ANATÓMICAS PARA EL
PUNTO DE INCIDENCIA DEL RAYO
CENTRAL

62. ZONA DE PREMOLARES SUPERIORES

63. ZONA DE CANINOS SUPERIORES

64. ZONA DE INCISIVOS SUPERIORES

65. ZONA DE MOLARES INFERIORES

66. ZONA DE PREMOLARES INFERIORES

67. ZONA DE CANINOS INFERIORES

68. ZONA DE INCISIVOS INFERIORES

69. TECNICA PARALELA
• Se creo en 1920, finalmente corregida en
1947.
• La superficie de la película se coloca paralela
al eje del diente con ayuda un soporte.
• El rayo central choca perpendicular con ese
eje y con la radiografía.
• Es una técnica que de cono largo.
• La distancia blanco – radiografía se
incrementa.

71. VENTAJAS
• El diente se reproduce con seguridad.
• La imagen es mas exacta.
DESVENTAJAS
* Las estructuras anatómicas hacen imposible
la estabilidad del aditamento. (Paladar y piso
de la boca)

72. SOPORTE PARA PELÍCULA
1. SOPORTE O RANURA PARA LA PELÍCULA. 2. BLOQUE DE MORDIDA
3. BRAZO 4. ANILLO O ARO DE ADAPTACIÓN PARA EL CONO COLIMADOR
5. VASTAGO O SOPORTE DEL ANILLO 6. CONO COLIMADOR.

73. RADIOVISIOGRAFIA

74. PASOS PARA EL
PROCESAMIENTO MANUAL
El procesamiento
manual puede
realizarse por dos
métodos:
3. Método tiempo-
temperatura
4. Método visual

75. PROCESAMIENTO AUTOMÁTICO
DE RADIOGRAFÍAS

76. PROCESAMIENTO AUTOMÁTICO
DE RADIOGRAFÍAS

77. PROCESAMIENTO AUTOMÁTICO
DE RADIOGRAFÍAS

78. PINZA PARA REVELAR Y PORTA
PELÍCULAS

79. ESTUCHE DE LA PELÍCULA
INTRABUCAL
 Envoltura plástica
exterior, es
impermeable a la
humedad y a la luz.
 Papel negro la
protege la película de
la luz.
 Lámina de plomo,
absorbe la radiación
secundaria.
 Película
radiográfica,

80. APERTURA Y EXTRACCIÓN DE LA
PELÍCULA DEL PAQUETE RADIOGRÁFICO
DENTAL

81. CUARTO OSCURO
Es un cuarto que se destina para el procesamiento de
la radiografía.
Para que un cuarto de proceso sea eficiente debe:
• Se a prueba de luz.
• Tener luz de seguridad e iluminación de luz blanca.
• Contar con tanque para soluciones que requiere el
proceso.
• Disponer de agua corriente.
• Termómetro y Cronometro.
• Equipo para ver rayos X.
• Espacio de almacenamiento de material.

82. LOCALIZACIÓN Y TAMAÑO
• Espacio próximo a la sala de rayos X.
• Dimensiones mínimas 1.5 mts.
• Los factores a tener en cuenta al diseñar el
espacio son:
Volumen de radiografías que se maneja.
Numero de auxiliares que procesan
Tipo de procesamiento
Espacio necesario para duplicación.
* Las paredes del cuarto oscuro deben ser de
color claro para reflejar iluminación, no negras.

83. ILUMINACION
Debe tener 5 fuentes de luz.
• Luz de seguridad: Iluminación que no altera
la radiografía. Es una luz de baja intensidad
rojo – naranja o amarillo.
• Luz blanca de techo: iluminar lo suficiente
para el área. El interruptor debe ubicarse en
un lugar donde no pueda ser accionado
involuntariamente.

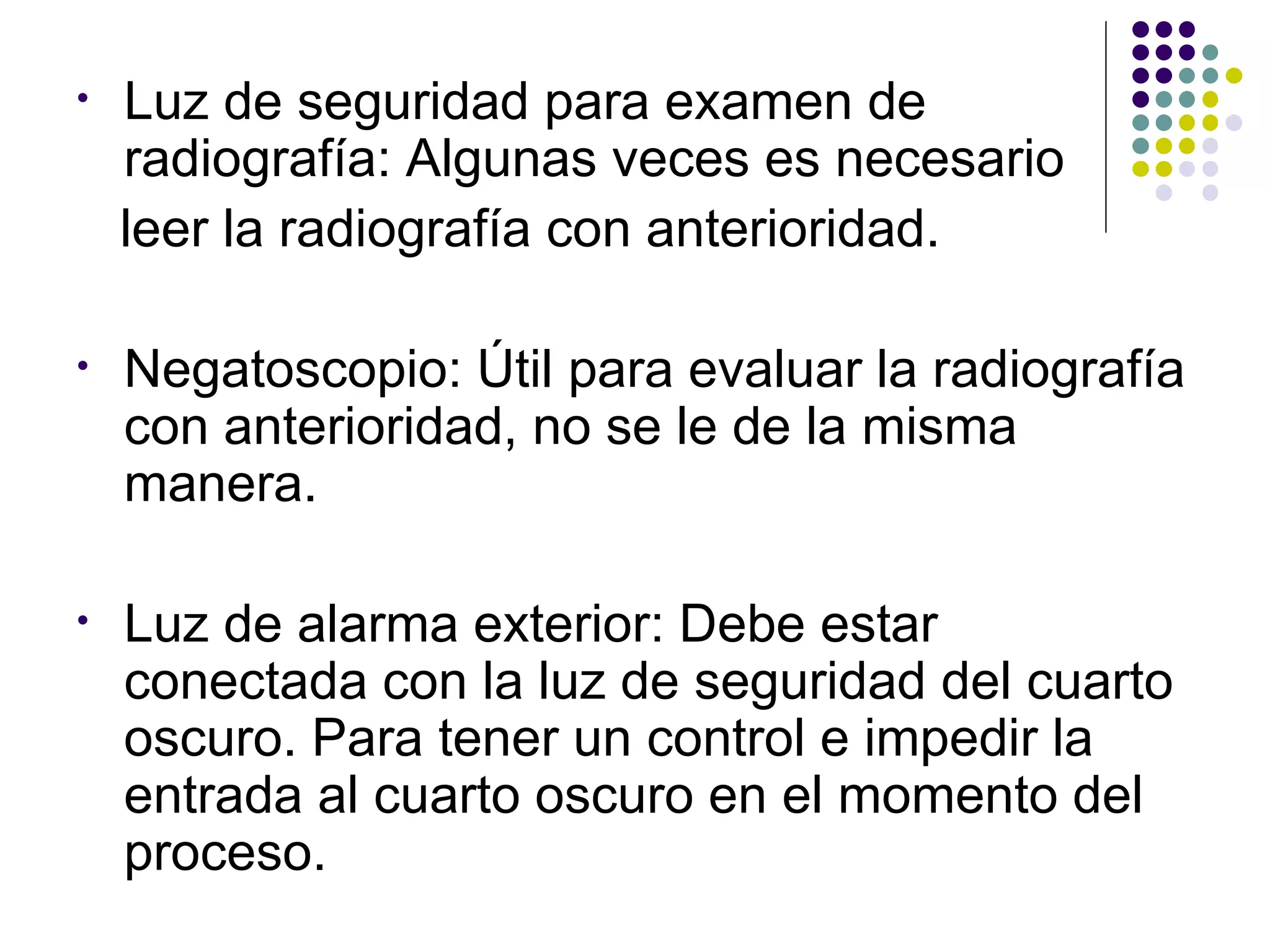

84. • Luz de seguridad para examen de
radiografía: Algunas veces es necesario
leer la radiografía con anterioridad.
• Negatoscopio: Útil para evaluar la radiografía
con anterioridad, no se le de la misma
manera.
• Luz de alarma exterior: Debe estar
conectada con la luz de seguridad del cuarto
oscuro. Para tener un control e impedir la
entrada al cuarto oscuro en el momento del
proceso.

85. PROTECCIÒN RADIOGRAFICA
 Los rayos x pueden producir efectos dañinos
en los seres humanos como cambios en los
las celulas tejidos y òrganos.
 Hay exposiciòn aguda y crònica

86. PROTECCIÒN RADIOGRAFICA
 Los efectos son evidentes solo despùes de
varios años despùes de la absorciòn de los
rayos x. Se conoce como periodo latente.

87. PROTECCIÒN RADIOGRAFICA
 Periodo latente:
Se inicia desde el momento que nos
tomamos una radiografía, hasta el
momento que puede aparecer una lesión.

88. PROTECCIÓN RADIOGRAFICA
 Periodo de lesión:
Comienza en el momento que aparecen los
síntomas, es decir donde ya existe un
daño.

89. PROTECCIÒN RADIOGRAFICA
 Periodo de recuperación:
Es un periodo desintoxicación, las células
se recuperan.

90. PROTECCIÒN PARA
PACIENTES
 El objetivo es aplicar la cantidad mìnima de
la radiaciòn para alcanzar los màximos
resultados.
 Se debe tener un equipo en buen estado
 Tècnica de radiografìa apropiadas.

91. PROTECCIÒN PARA
PACIENTES
 Uso de delantal de plomo, el delantal tiene valor
equivalente a 0.25 mm de plomo
 Collar tiroideo de plomo, (los niños por no haber
terminado de desarrollar la glandula tiroides)
 Cuando el delantal no se este utilizando no
debe doblarse. Se debe colgar para evitar
fragmentar el plomo.

92. PROTECCIÒN PARA
PACIENTES
EMBARAZO:
Si el operador/auxiliar estan en este estado no
es tan riesgoso como el paciente, se debe
alejar de la zona, y en paciente
embarazadas no realizar radiografìas.
