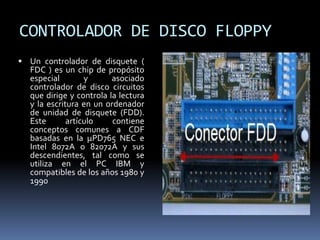

2. CONTROLADOR DE DISCO FLOPPY
 Un controlador de disquete (
FDC ) es un chip de propósito
especial y asociado
controlador de disco circuitos
que dirige y controla la lectura
y la escritura en un ordenador
de unidad de disquete (FDD).
Este artículo contiene
conceptos comunes a CDF
basadas en la μPD765 NEC e
Intel 8072A o 82072A y sus
descendientes, tal como se
utiliza en el PC IBM y
compatibles de los años 1980 y
1990

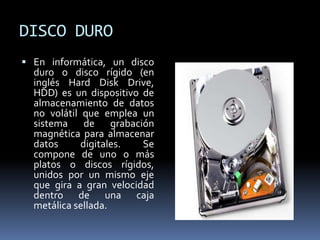

3. DISCO DURO
 En informática, un disco
duro o disco rígido (en
inglés Hard Disk Drive,
HDD) es un dispositivo de
almacenamiento de datos
no volátil que emplea un
sistema de grabación
magnética para almacenar
datos digitales. Se
compone de uno o más
platos o discos rígidos,
unidos por un mismo eje
que gira a gran velocidad
dentro de una caja
metálica sellada.

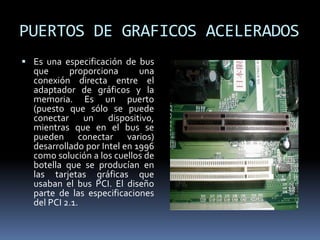

4. PUERTOS DE GRAFICOS ACELERADOS
 Es una especificación de bus
que proporciona una
conexión directa entre el
adaptador de gráficos y la
memoria. Es un puerto
(puesto que sólo se puede
conectar un dispositivo,
mientras que en el bus se
pueden conectar varios)
desarrollado por Intel en 1996
como solución a los cuellos de
botella que se producían en
las tarjetas gráficas que
usaban el bus PCI. El diseño
parte de las especificaciones
del PCI 2.1.

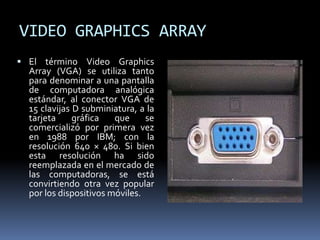

5. VIDEO GRAPHICS ARRAY
 El término Video Graphics
Array (VGA) se utiliza tanto
para denominar a una pantalla
de computadora analógica
estándar, al conector VGA de
15 clavijas D subminiatura, a la
tarjeta gráfica que se
comercializó por primera vez
en 1988 por IBM; con la
resolución 640 × 480. Si bien
esta resolución ha sido
reemplazada en el mercado de
las computadoras, se está
convirtiendo otra vez popular
por los dispositivos móviles.

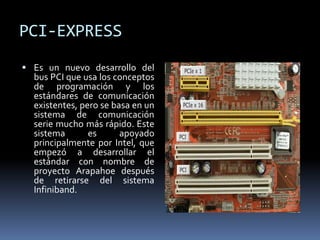

6. PCI-EXPRESS
 Es un nuevo desarrollo del
bus PCI que usa los conceptos
de programación y los
estándares de comunicación
existentes, pero se basa en un
sistema de comunicación
serie mucho más rápido. Este
sistema es apoyado
principalmente por Intel, que
empezó a desarrollar el
estándar con nombre de
proyecto Arapahoe después
de retirarse del sistema
Infiniband.

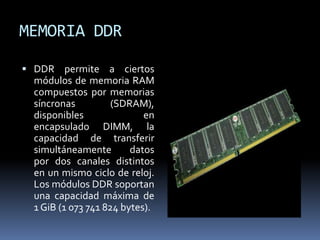

7. MEMORIA DDR
 DDR permite a ciertos
módulos de memoria RAM
compuestos por memorias
síncronas (SDRAM),
disponibles en
encapsulado DIMM, la
capacidad de transferir
simultáneamente datos
por dos canales distintos
en un mismo ciclo de reloj.
Los módulos DDR soportan
una capacidad máxima de
1 GiB (1 073 741 824 bytes).

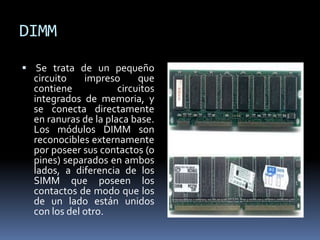

8. DIMM
 Se trata de un pequeño
circuito impreso que
contiene circuitos
integrados de memoria, y
se conecta directamente
en ranuras de la placa base.
Los módulos DIMM son
reconocibles externamente
por poseer sus contactos (o
pines) separados en ambos
lados, a diferencia de los
SIMM que poseen los
contactos de modo que los
de un lado están unidos
con los del otro.

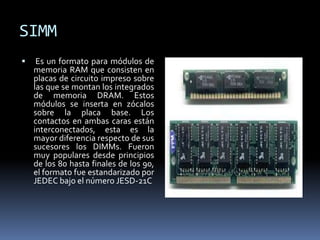

9. SIMM
 Es un formato para módulos de
memoria RAM que consisten en
placas de circuito impreso sobre
las que se montan los integrados
de memoria DRAM. Estos
módulos se inserta en zócalos
sobre la placa base. Los
contactos en ambas caras están
interconectados, esta es la
mayor diferencia respecto de sus
sucesores los DIMMs. Fueron
muy populares desde principios
de los 80 hasta finales de los 90,
el formato fue estandarizado por
JEDEC bajo el número JESD-21C

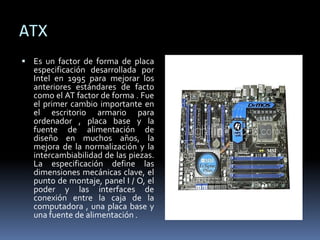

10. ATX
 Es un factor de forma de placa
especificación desarrollada por
Intel en 1995 para mejorar los
anteriores estándares de facto
como el AT factor de forma . Fue
el primer cambio importante en
el escritorio armario para
ordenador , placa base y la
fuente de alimentación de
diseño en muchos años, la
mejora de la normalización y la
intercambiabilidad de las piezas.
La especificación define las
dimensiones mecánicas clave, el
punto de montaje, panel I / O, el
poder y las interfaces de
conexión entre la caja de la
computadora , una placa base y
una fuente de alimentación .

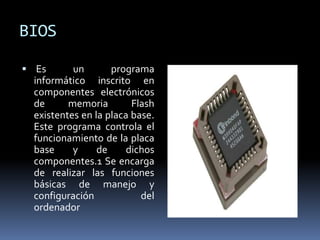

11. BIOS
 Es un programa
informático inscrito en
componentes electrónicos
de memoria Flash
existentes en la placa base.
Este programa controla el
funcionamiento de la placa
base y de dichos
componentes.1 Se encarga
de realizar las funciones
básicas de manejo y
configuración del
ordenador

12. PUENTE NORTE Y SUR
Norte: Era el circuito integrado más
importante del conjunto de
chips que constituía el corazón
de la placa base. Recibía el
nombre por situarse en la parte
superior de las placas base con
formato ATX y por tanto no es
un término utilizado antes de la
aparición de este formato para
computadoras de escritorio.
Sur: es un circuito integrado que
se encarga de coordinar los
diferentes dispositivos de
entrada y salida y algunas otras
funcionalidades de baja
velocidad dentro de la placa
base.

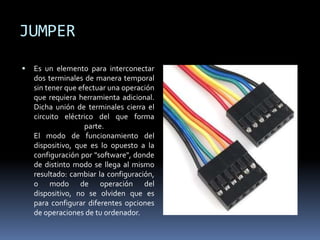

13. JUMPER
 Es un elemento para interconectar
dos terminales de manera temporal
sin tener que efectuar una operación
que requiera herramienta adicional.
Dicha unión de terminales cierra el
circuito eléctrico del que forma
parte.
El modo de funcionamiento del
dispositivo, que es lo opuesto a la
configuración por "software", donde
de distinto modo se llega al mismo
resultado: cambiar la configuración,
o modo de operación del
dispositivo, no se olviden que es
para configurar diferentes opciones
de operaciones de tu ordenador.

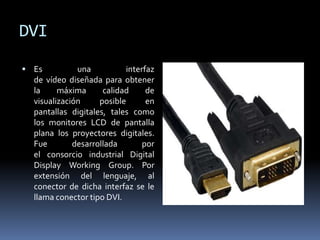

14. DVI
 Es una interfaz
de vídeo diseñada para obtener
la máxima calidad de
visualización posible en
pantallas digitales, tales como
los monitores LCD de pantalla
plana los proyectores digitales.
Fue desarrollada por
el consorcio industrial Digital
Display Working Group. Por
extensión del lenguaje, al
conector de dicha interfaz se le
llama conector tipo DVI.

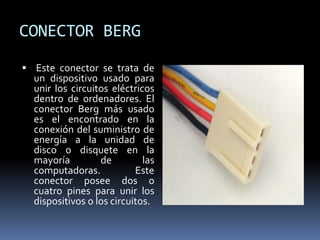

15. CONECTOR BERG
 Este conector se trata de
un dispositivo usado para
unir los circuitos eléctricos
dentro de ordenadores. El
conector Berg más usado
es el encontrado en la
conexión del suministro de
energía a la unidad de
disco o disquete en la
mayoría de las
computadoras. Este
conector posee dos o
cuatro pines para unir los
dispositivos o los circuitos.
