Control de Proyectos
con el Móvil II
Comunicación
Antonio Vives

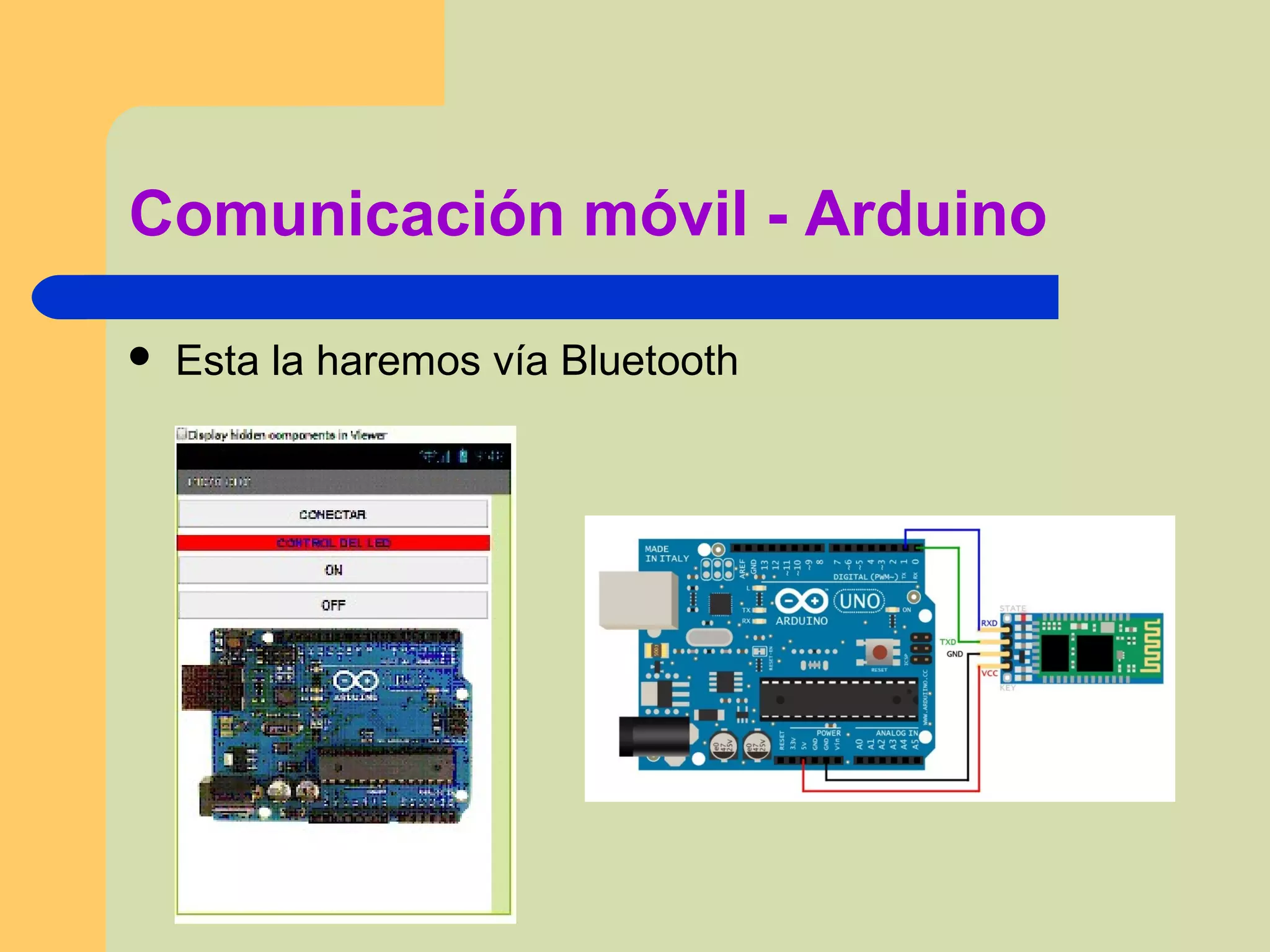

Comunicación móvil - Arduino
 Esta la haremos vía Bluetooth

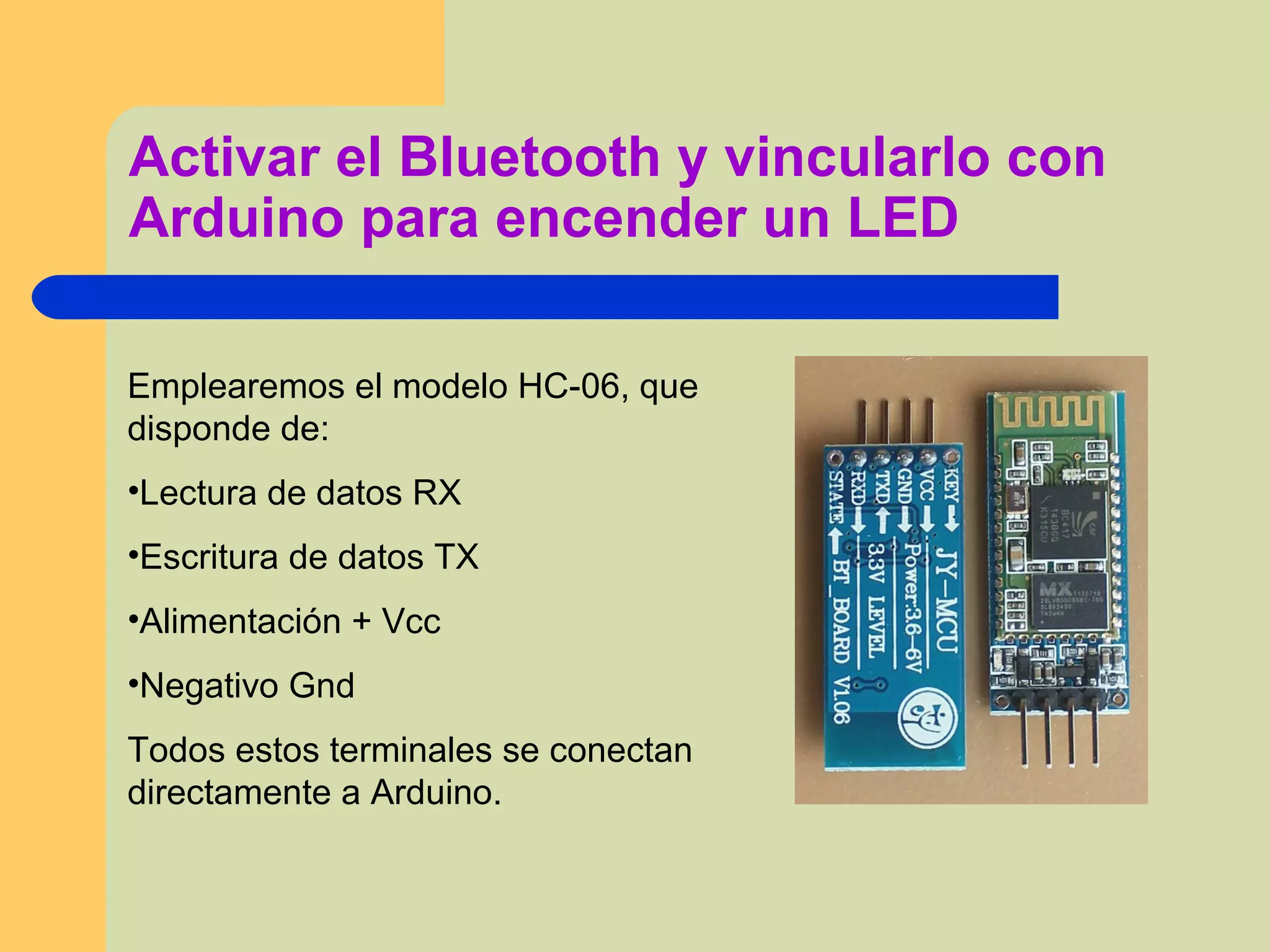

Activar el Bluetooth y vincularlo con
Arduino para encender un LED
Emplearemos el modelo HC-06, que
disponde de:
•Lectura de datos RX
•Escritura de datos TX
•Alimentación + Vcc
•Negativo Gnd
Todos estos terminales se conectan
directamente a Arduino.

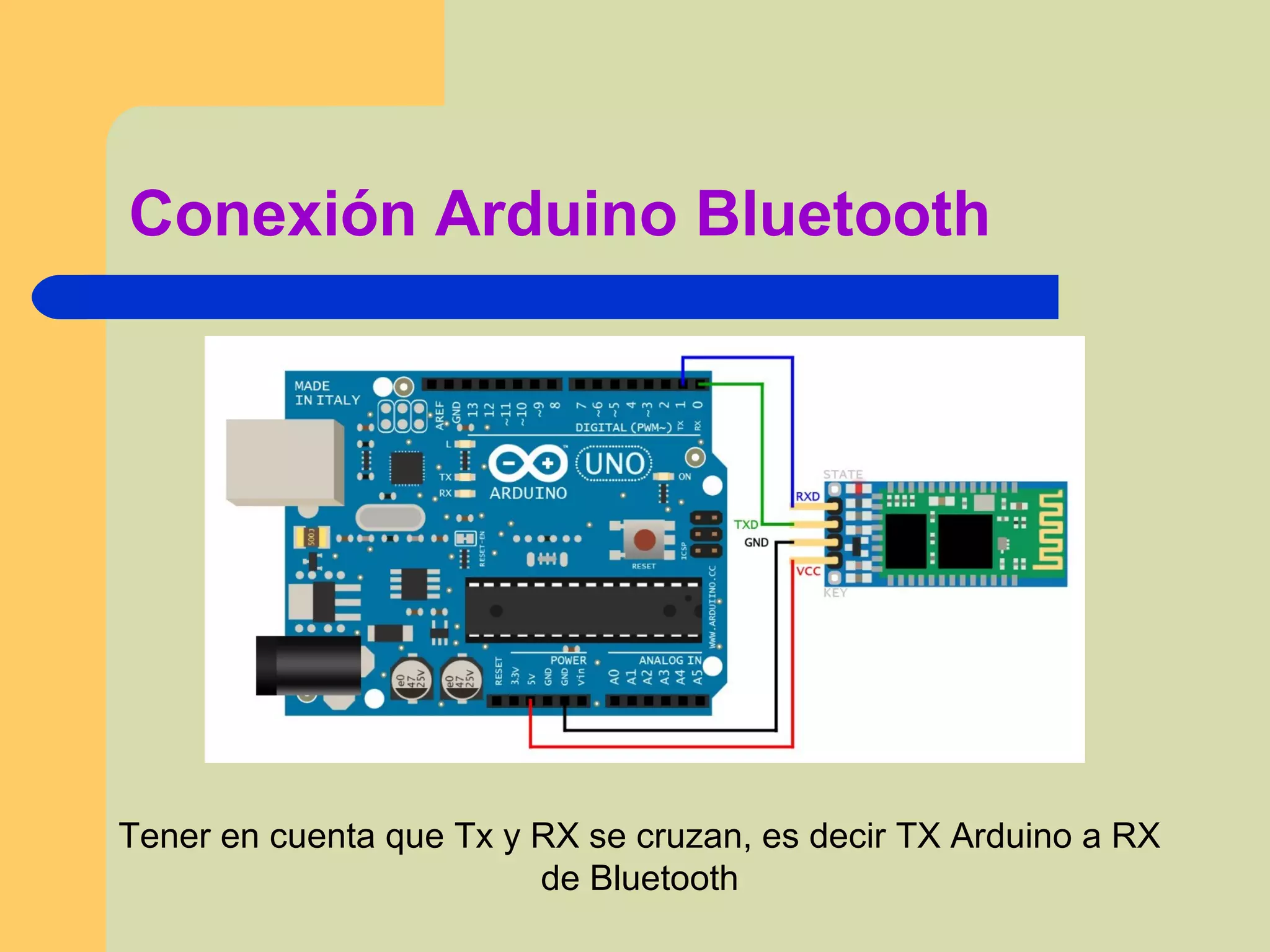

Conexión Arduino Bluetooth
Tener en cuenta que Tx y RX se cruzan, es decir TX Arduino a RX
de Bluetooth

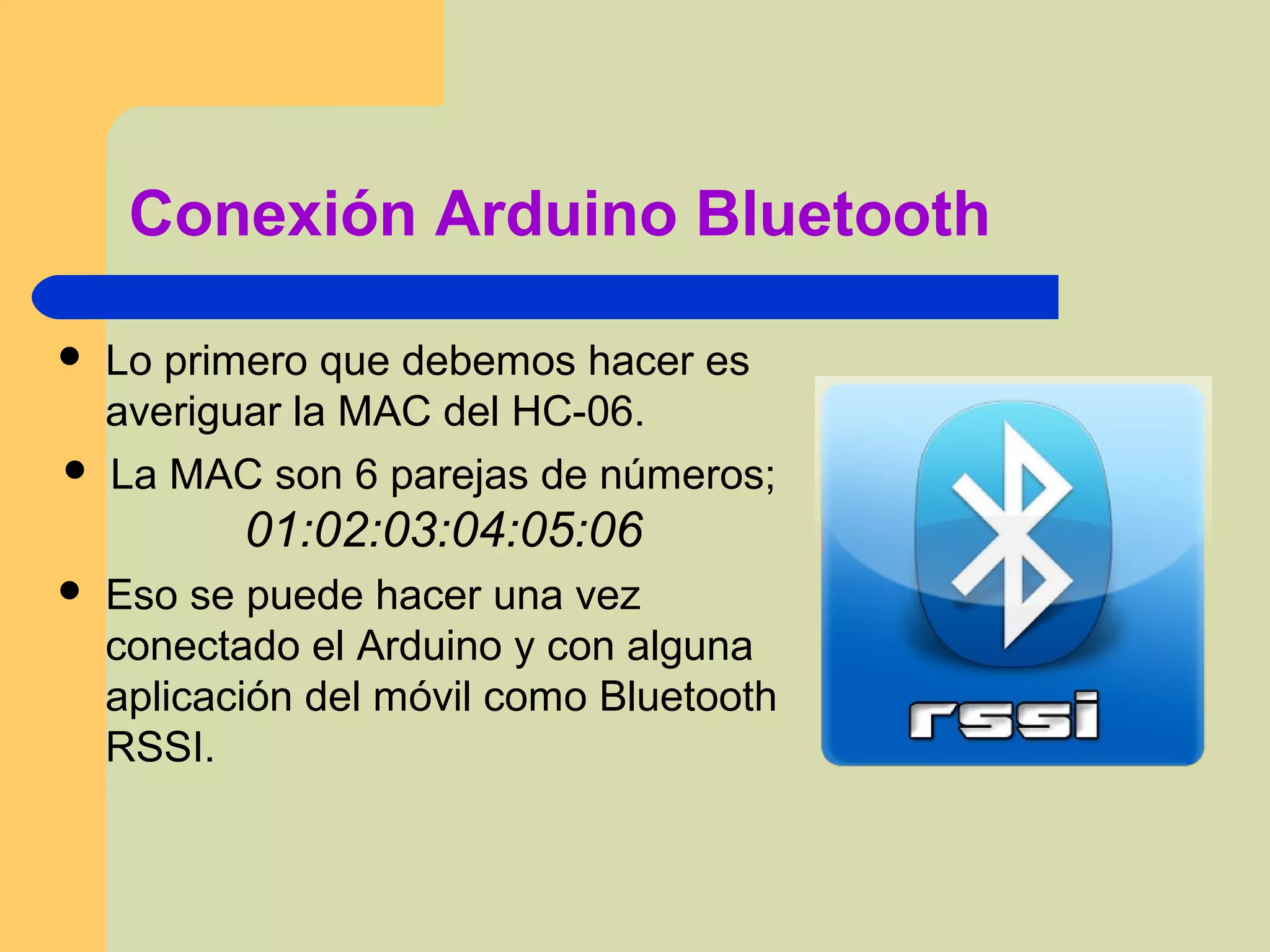

Conexión Arduino Bluetooth
 Lo primero que debemos hacer es
averiguar la MAC del HC-06.
 La MAC son 6 parejas de números;
01:02:03:04:05:06
 Eso se puede hacer una vez
conectado el Arduino y con alguna
aplicación del móvil como Bluetooth
RSSI.

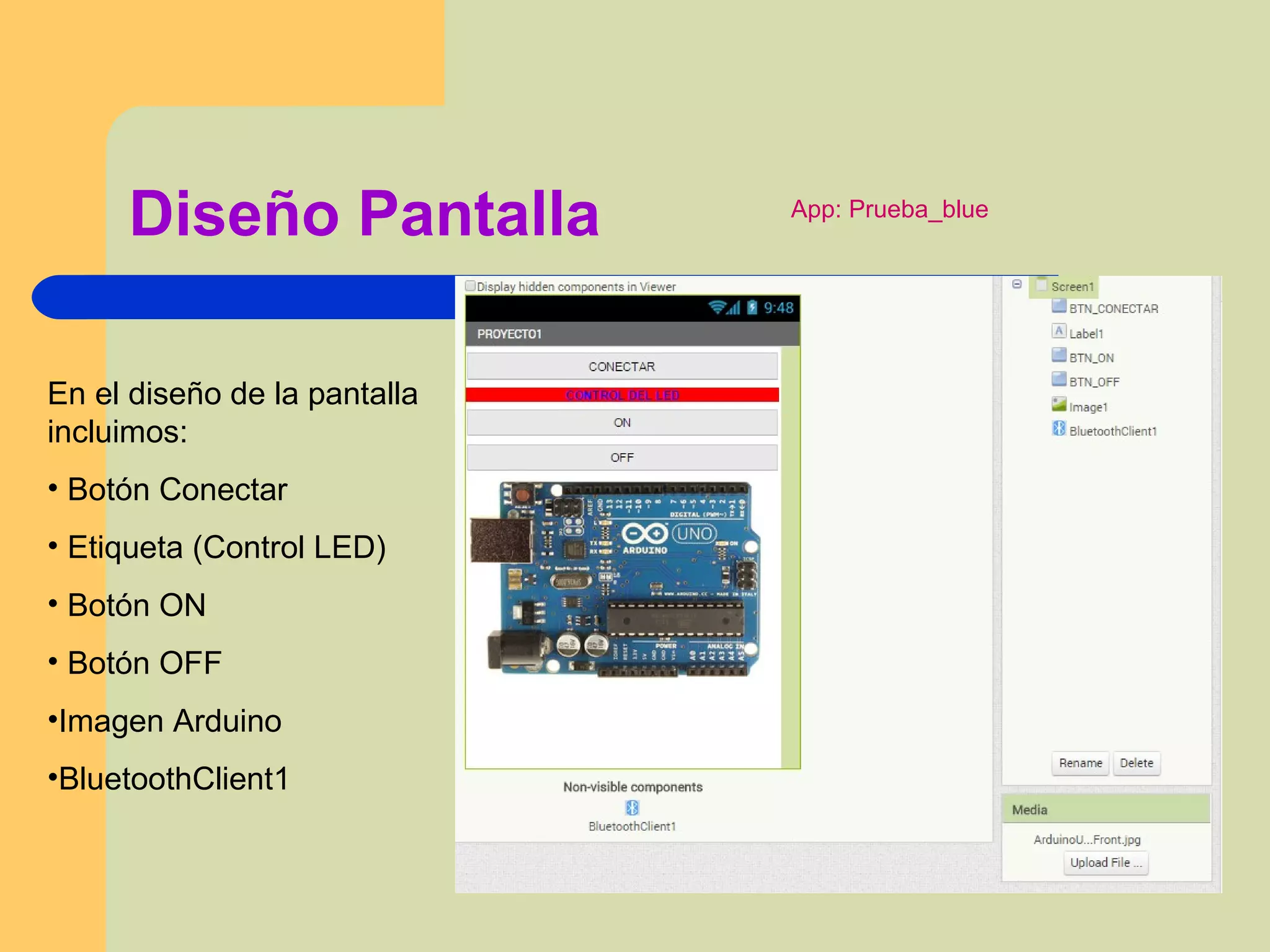

Diseño Pantalla
En el diseño de la pantalla
incluimos:
• Botón Conectar
• Etiqueta (Control LED)
• Botón ON
• Botón OFF
•Imagen Arduino
•BluetoothClient1
App: Prueba_blue

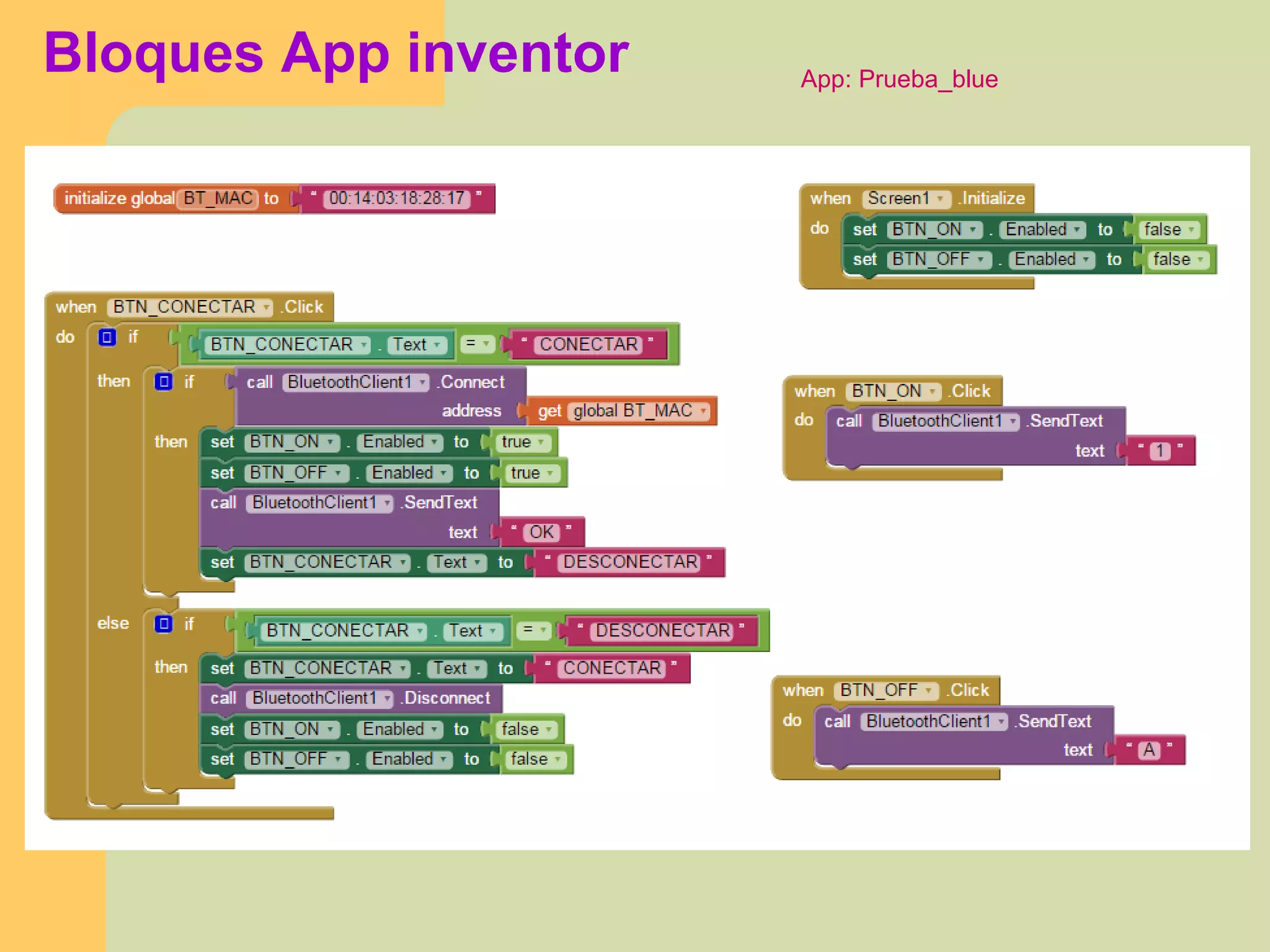

Bloques App inventor App: Prueba_blue

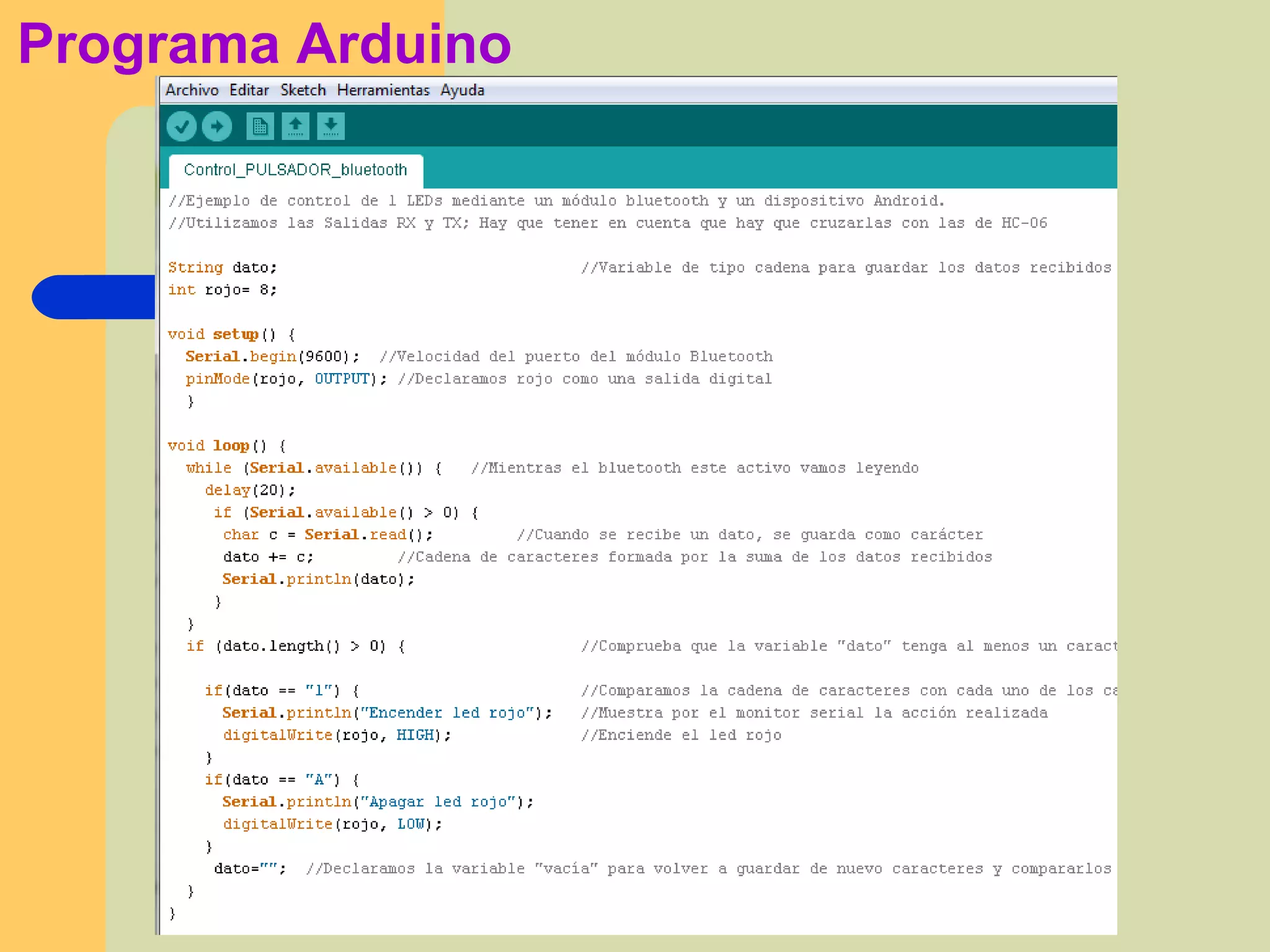

Programa Arduino

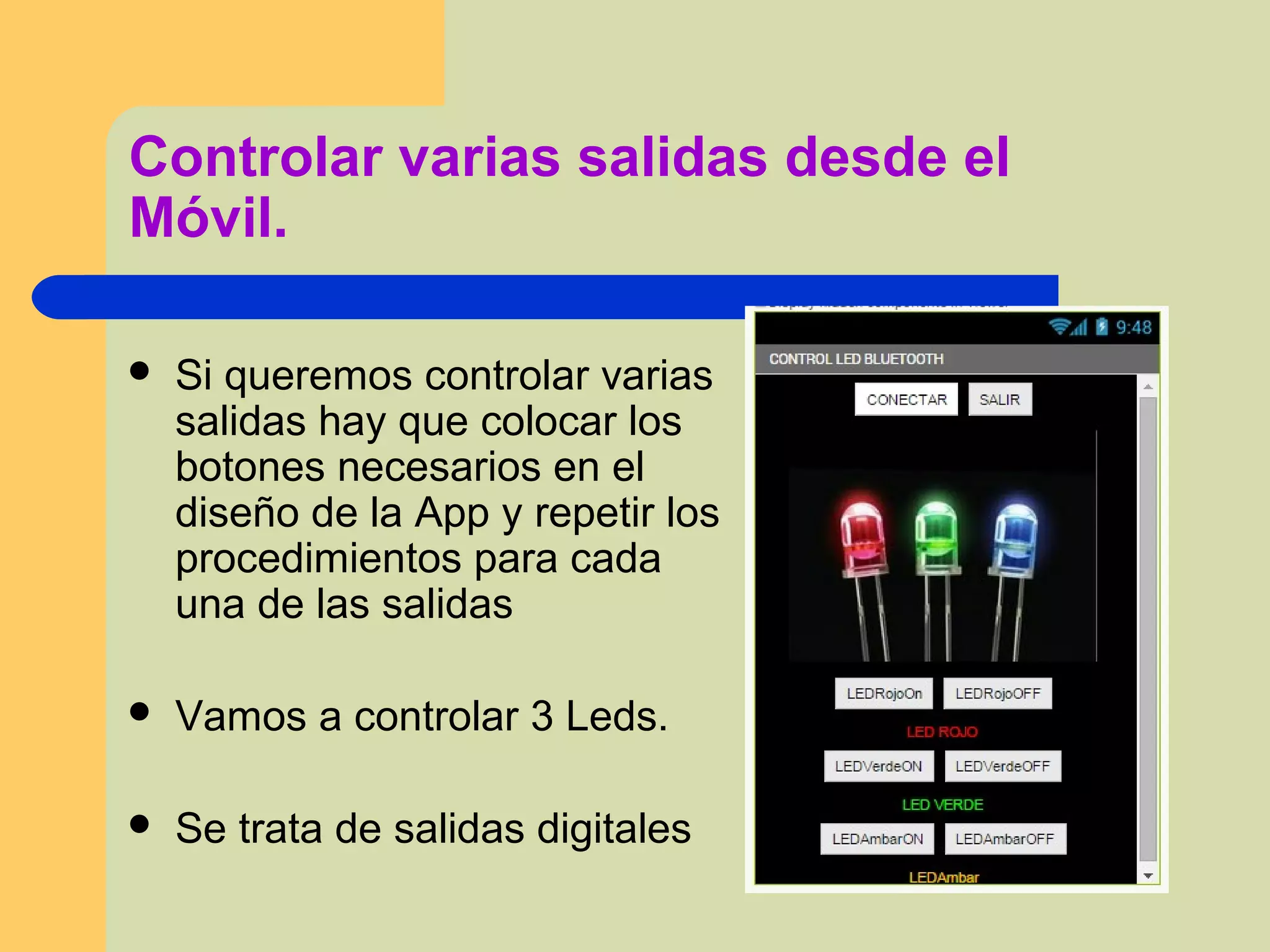

Controlar varias salidas desde el
Móvil.
 Si queremos controlar varias
salidas hay que colocar los
botones necesarios en el
diseño de la App y repetir los
procedimientos para cada
una de las salidas
 Vamos a controlar 3 Leds.
 Se trata de salidas digitales

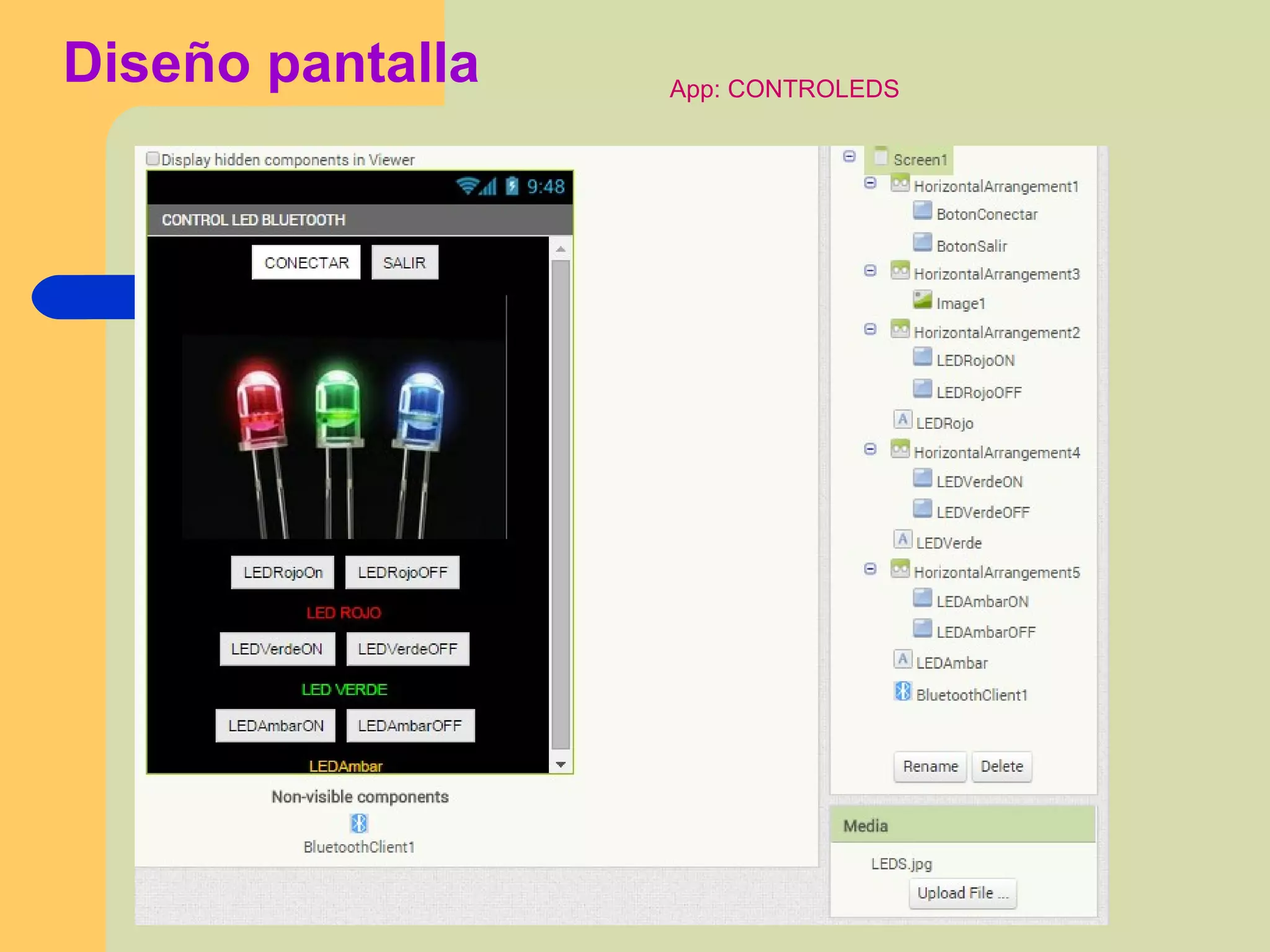

Diseño pantalla App: CONTROLEDS

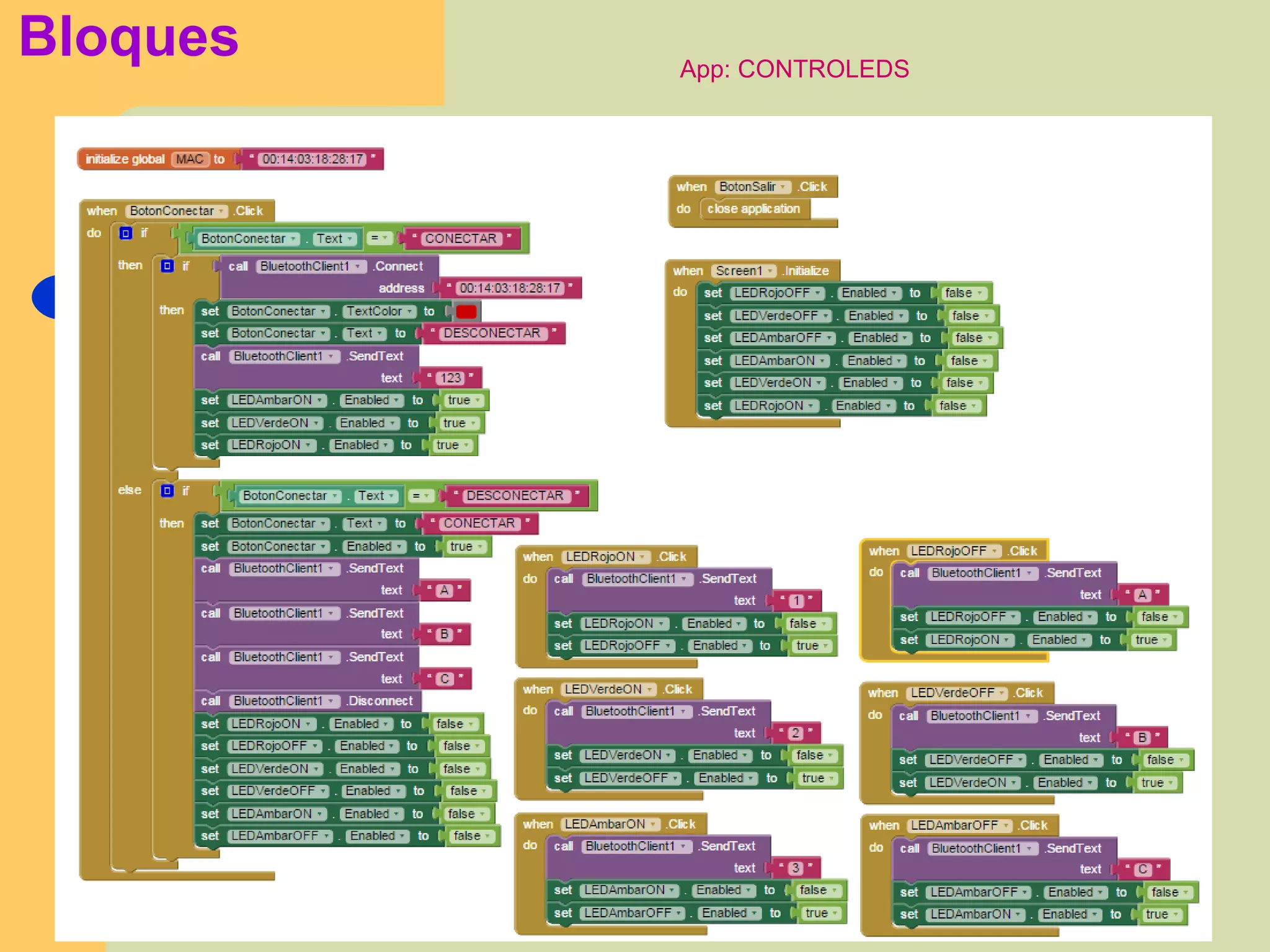

Bloques App: CONTROLEDS

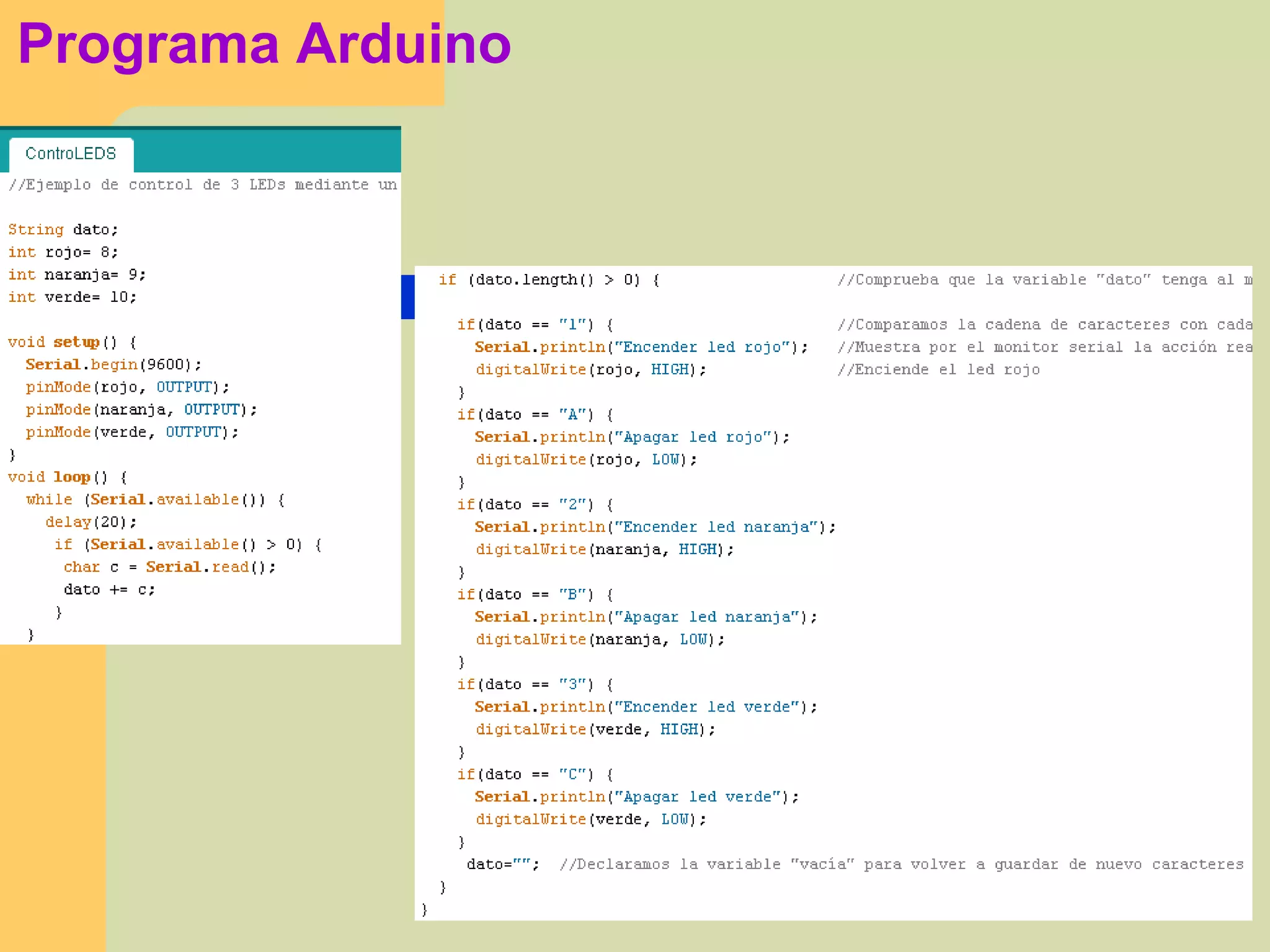

Programa Arduino

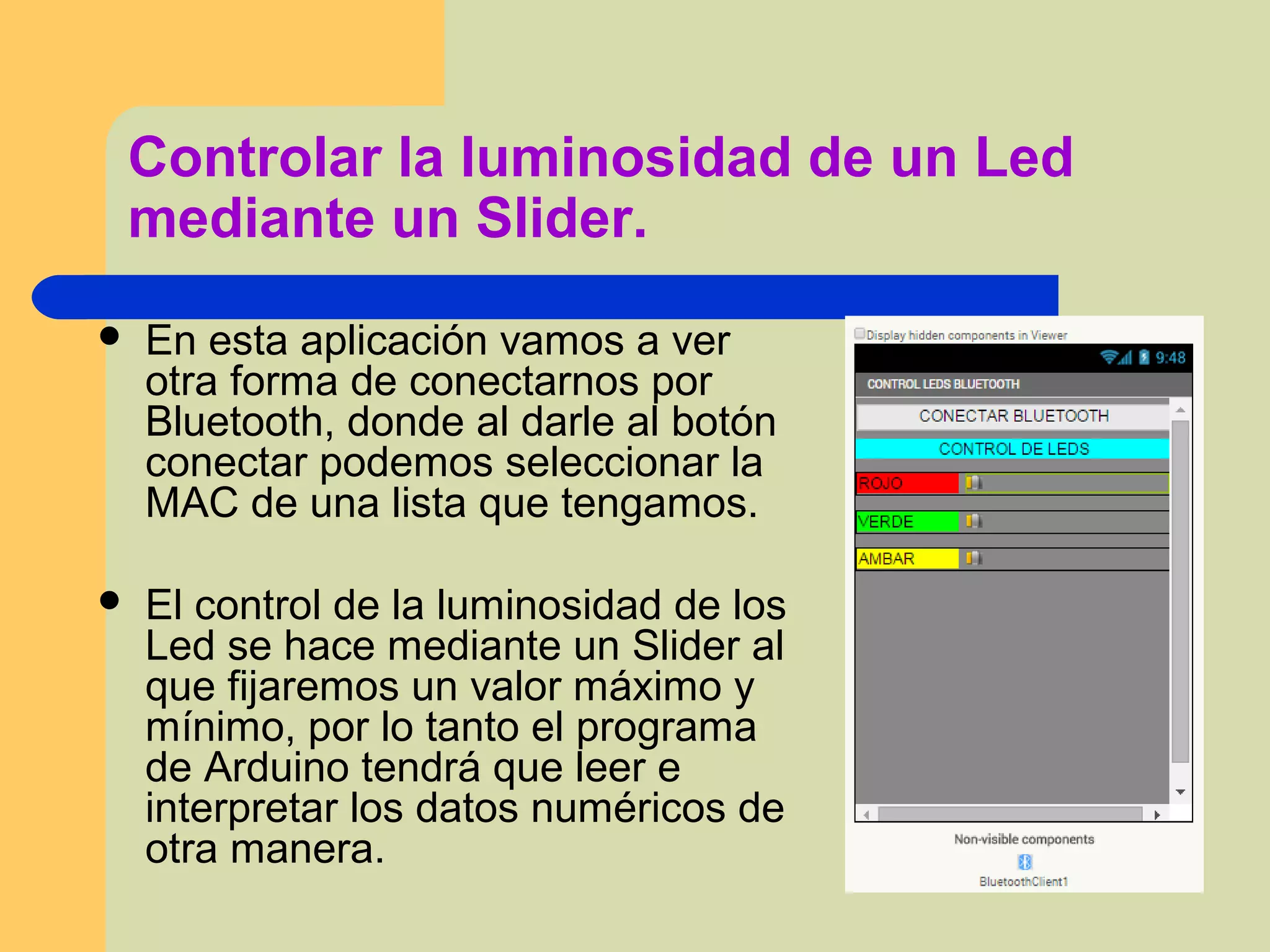

Controlar la luminosidad de un Led
mediante un Slider.
 En esta aplicación vamos a ver
otra forma de conectarnos por
Bluetooth, donde al darle al botón
conectar podemos seleccionar la
MAC de una lista que tengamos.
 El control de la luminosidad de los
Led se hace mediante un Slider al
que fijaremos un valor máximo y
mínimo, por lo tanto el programa
de Arduino tendrá que leer e
interpretar los datos numéricos de
otra manera.

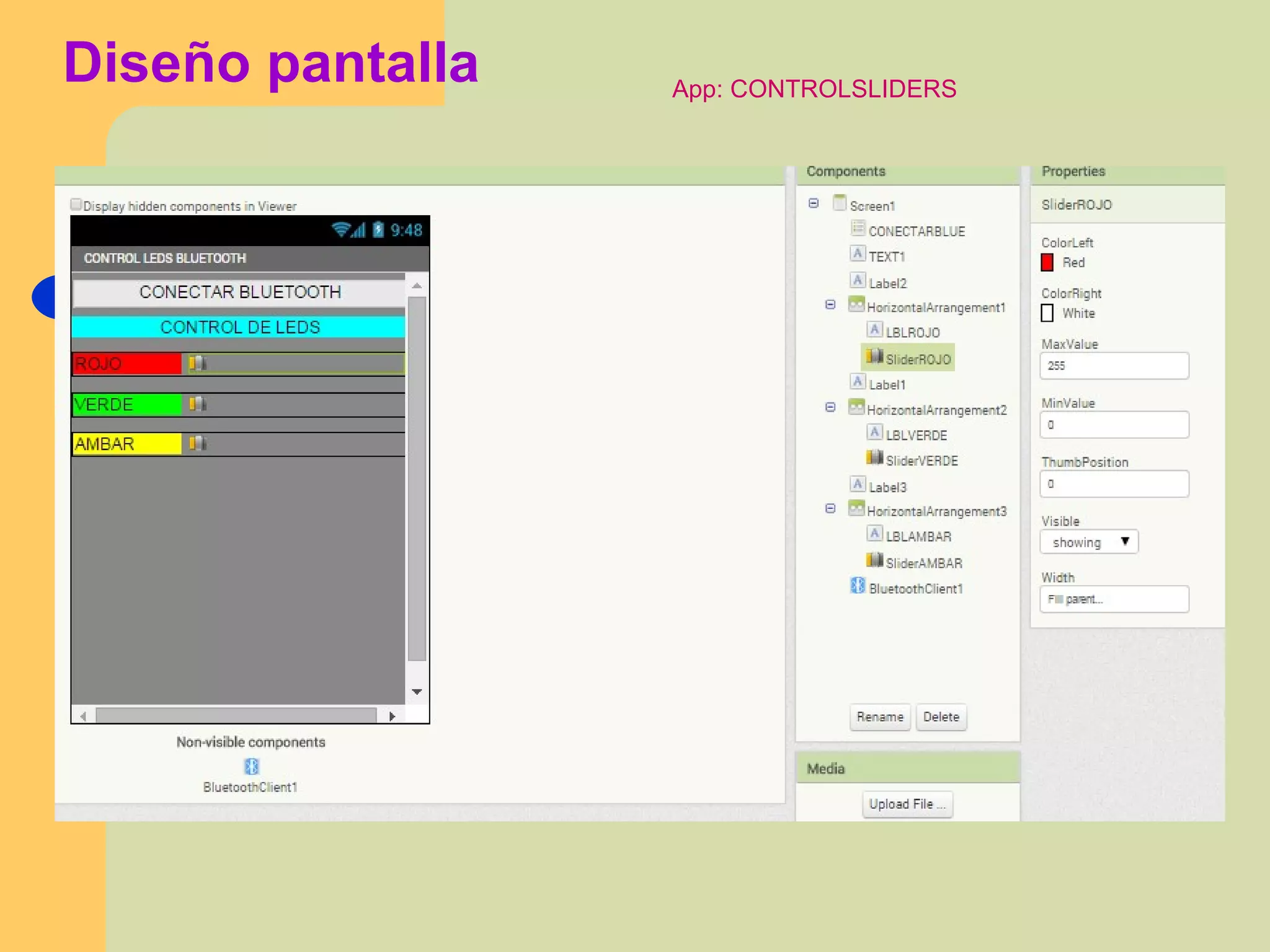

Diseño pantalla App: CONTROLSLIDERS

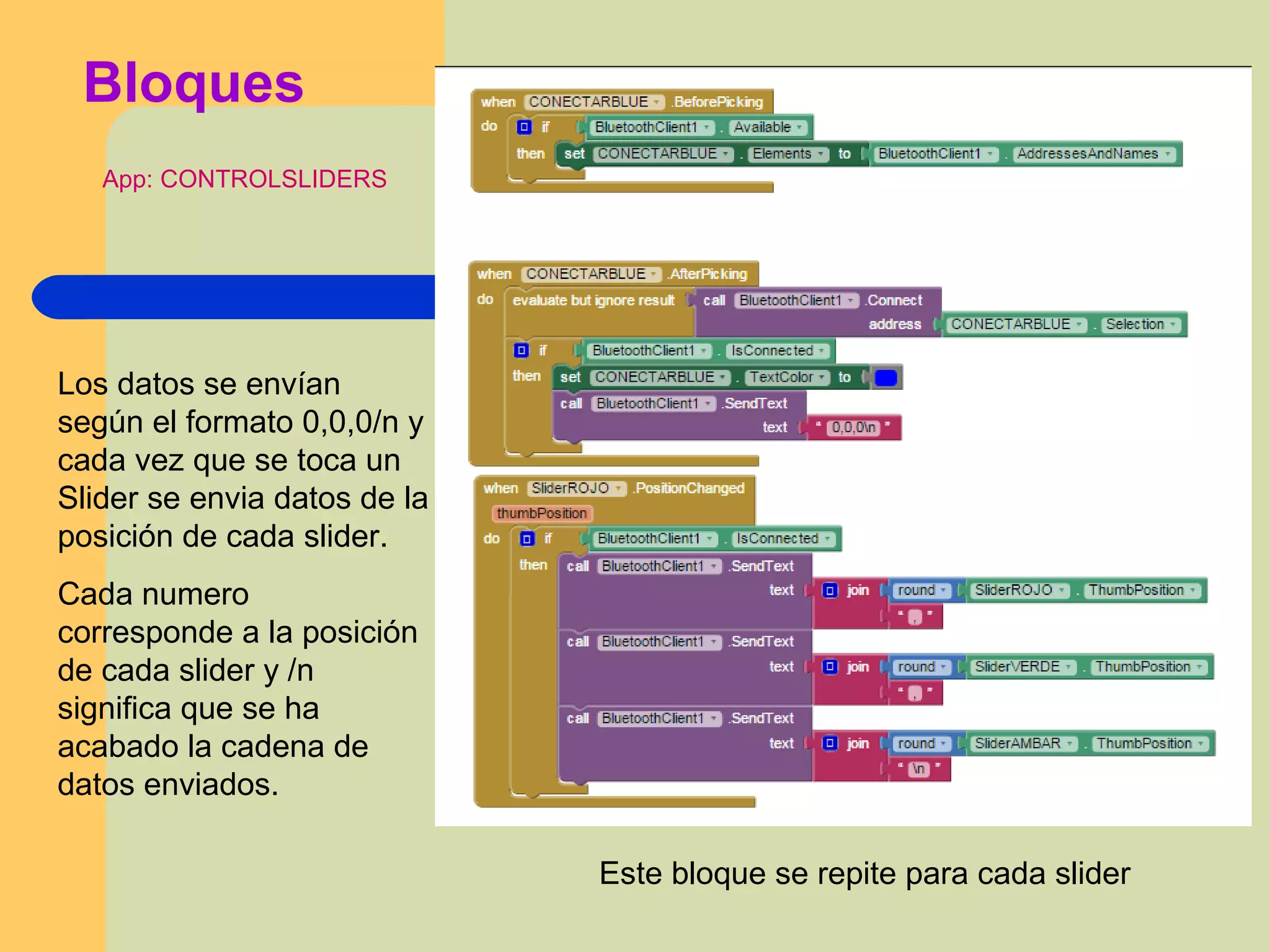

Bloques
Este bloque se repite para cada slider
Los datos se envían
según el formato 0,0,0/n y
cada vez que se toca un
Slider se envia datos de la
posición de cada slider.
Cada numero
corresponde a la posición
de cada slider y /n
significa que se ha
acabado la cadena de
datos enviados.
App: CONTROLSLIDERS

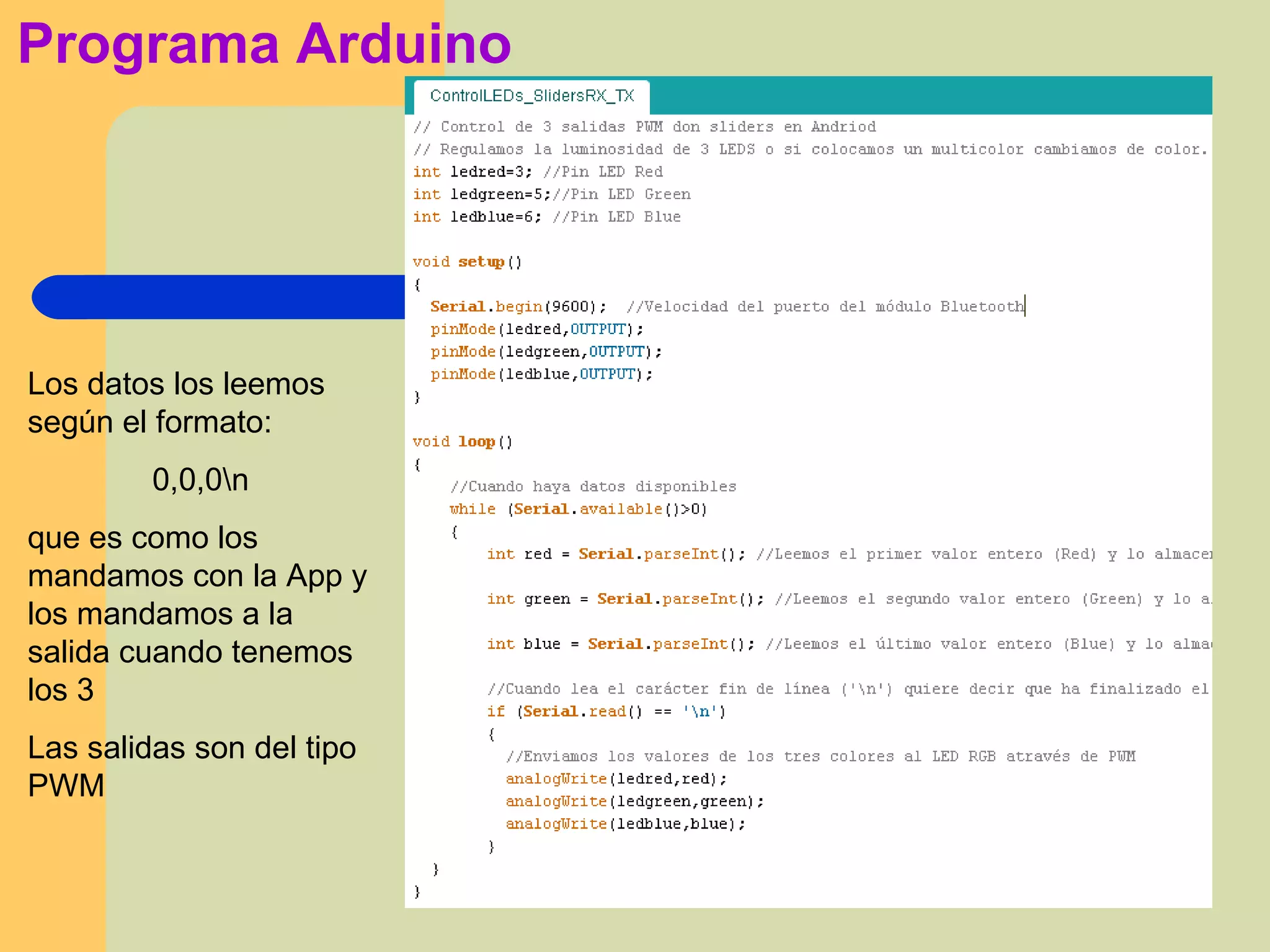

Programa Arduino
Los datos los leemos
según el formato:
0,0,0n
que es como los
mandamos con la App y
los mandamos a la
salida cuando tenemos
los 3
Las salidas son del tipo
PWM

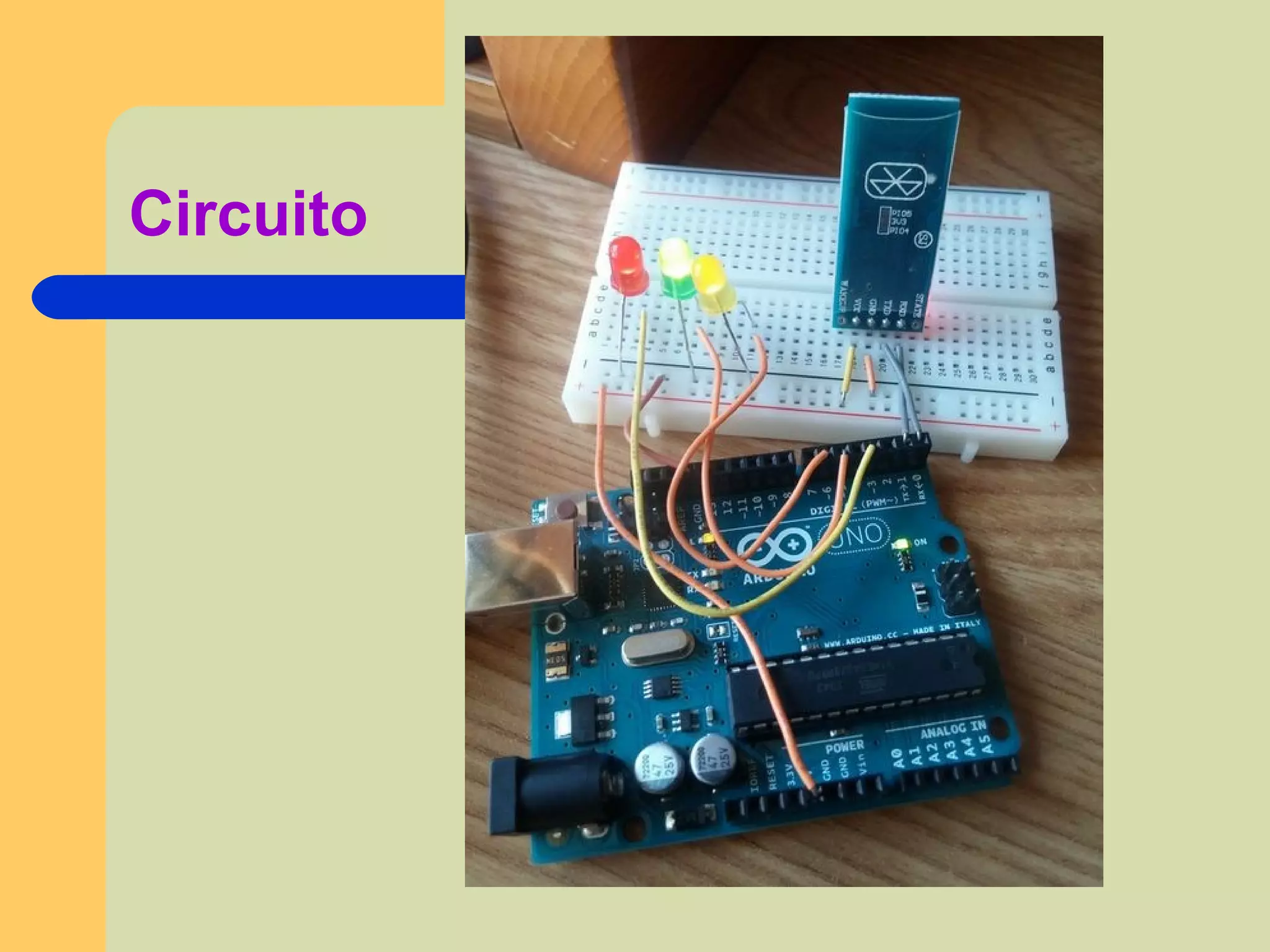

Circuito

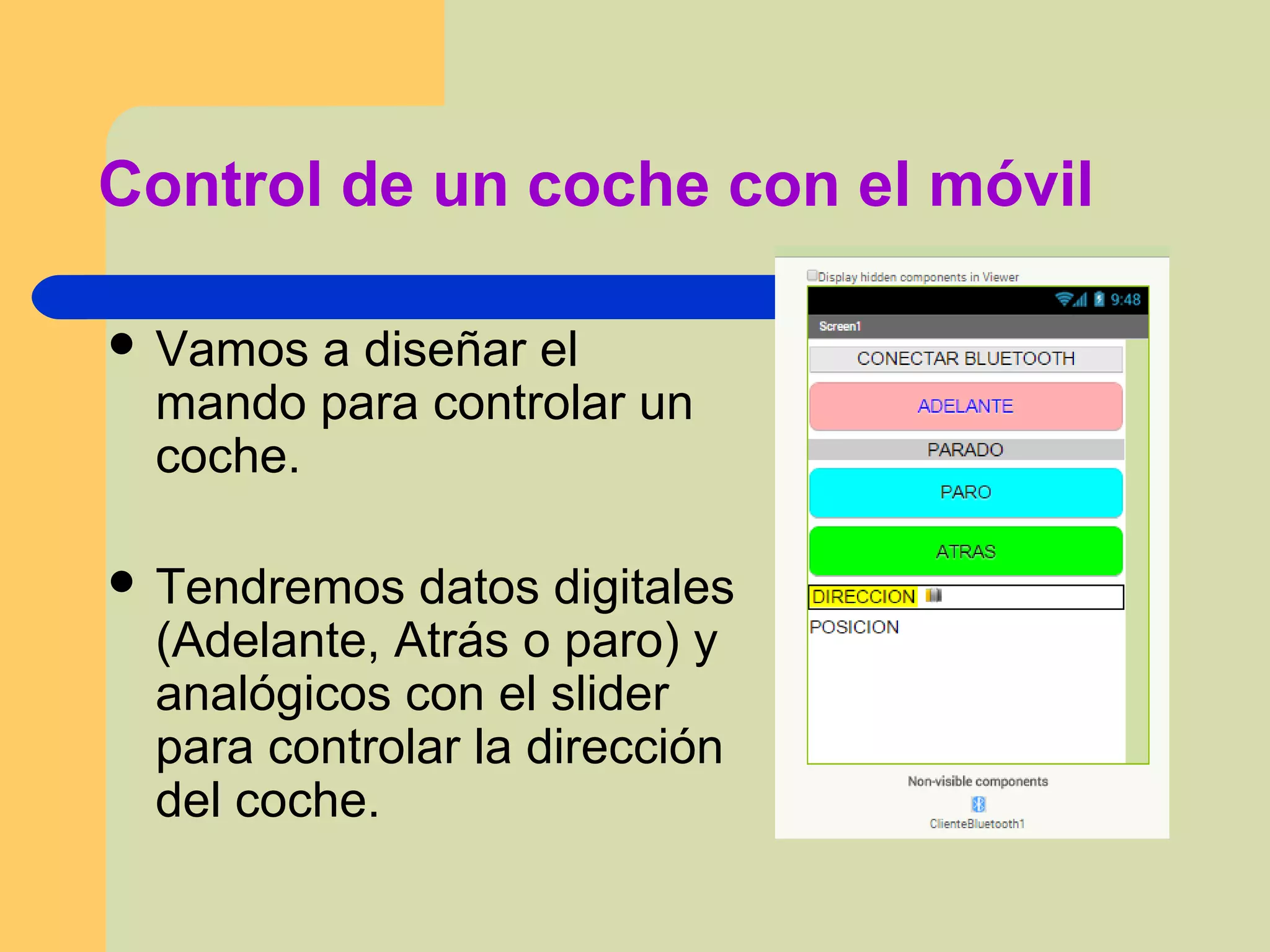

Control de un coche con el móvil
 Vamos a diseñar el
mando para controlar un
coche.
 Tendremos datos digitales
(Adelante, Atrás o paro) y
analógicos con el slider
para controlar la dirección
del coche.

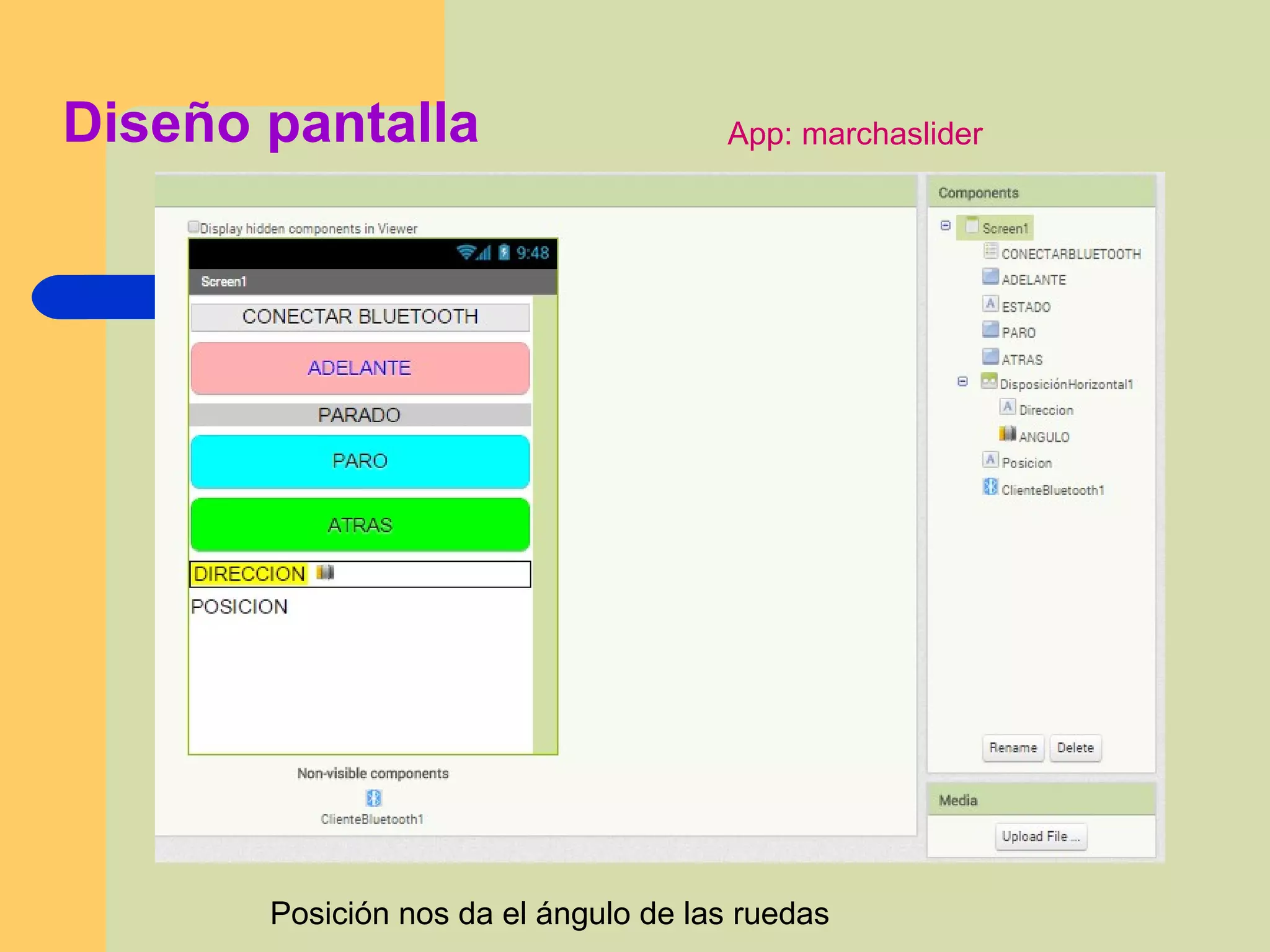

Diseño pantalla App: marchaslider
Posición nos da el ángulo de las ruedas

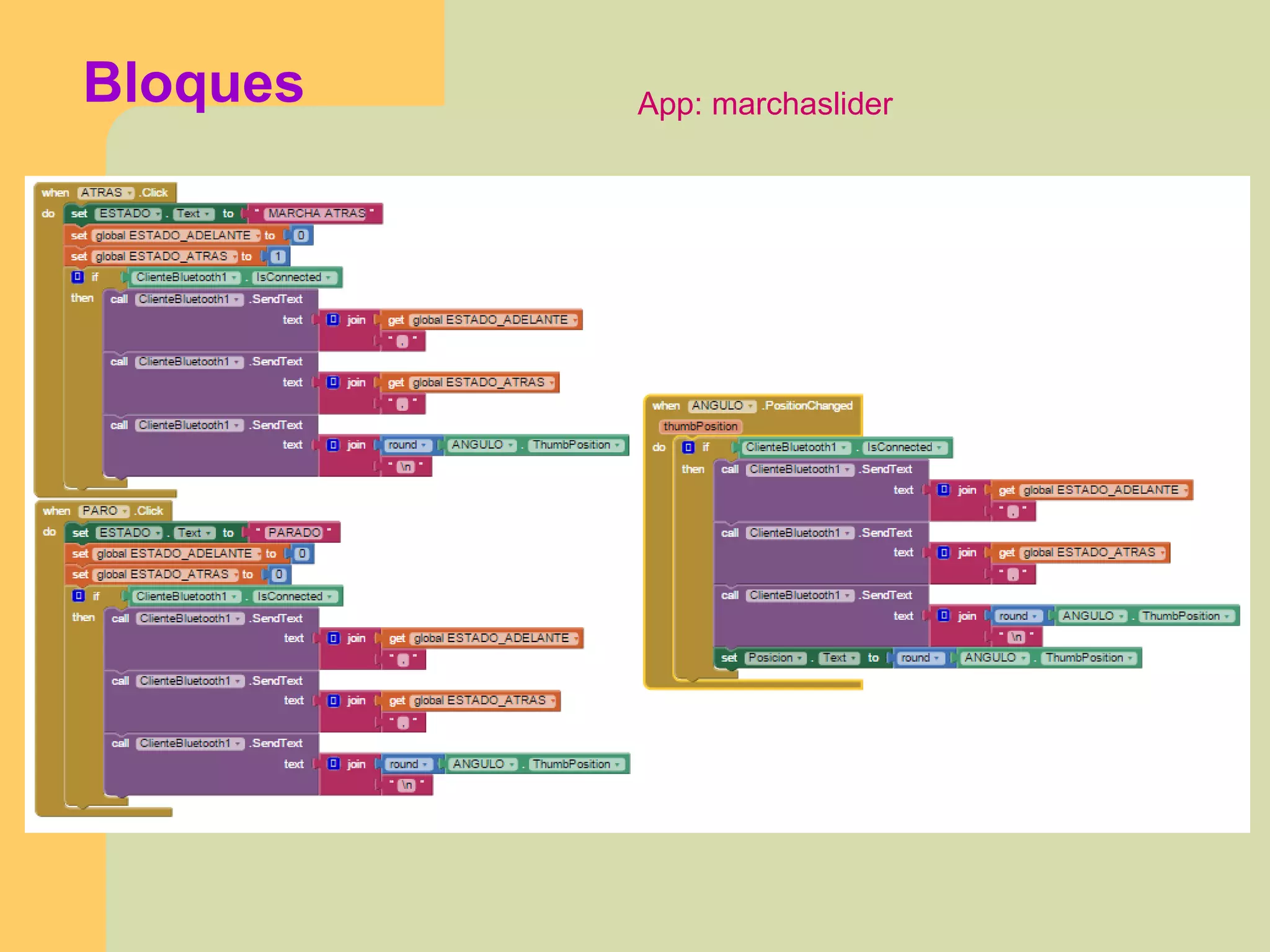

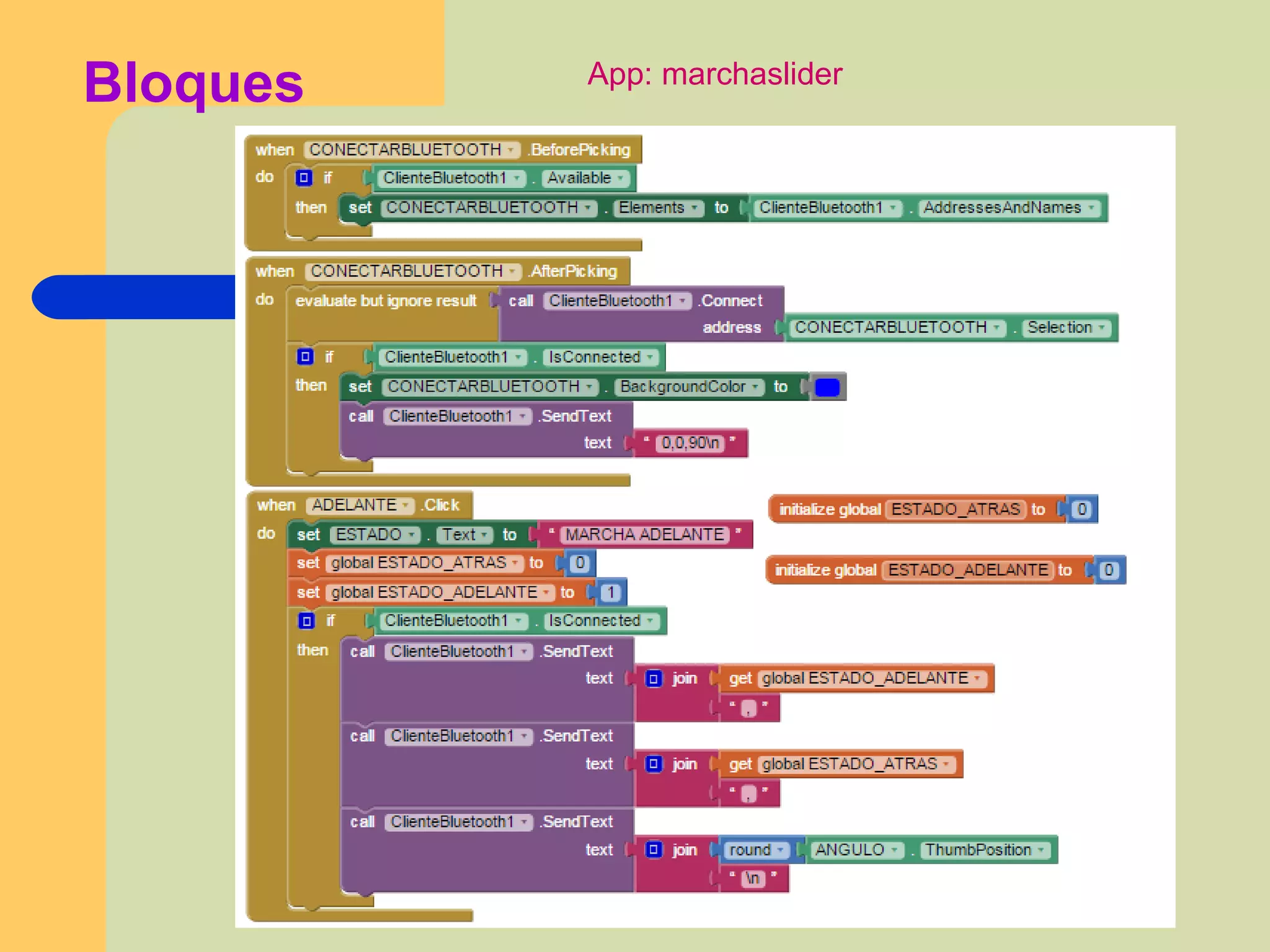

Bloques App: marchaslider
Bloques App: marchaslider

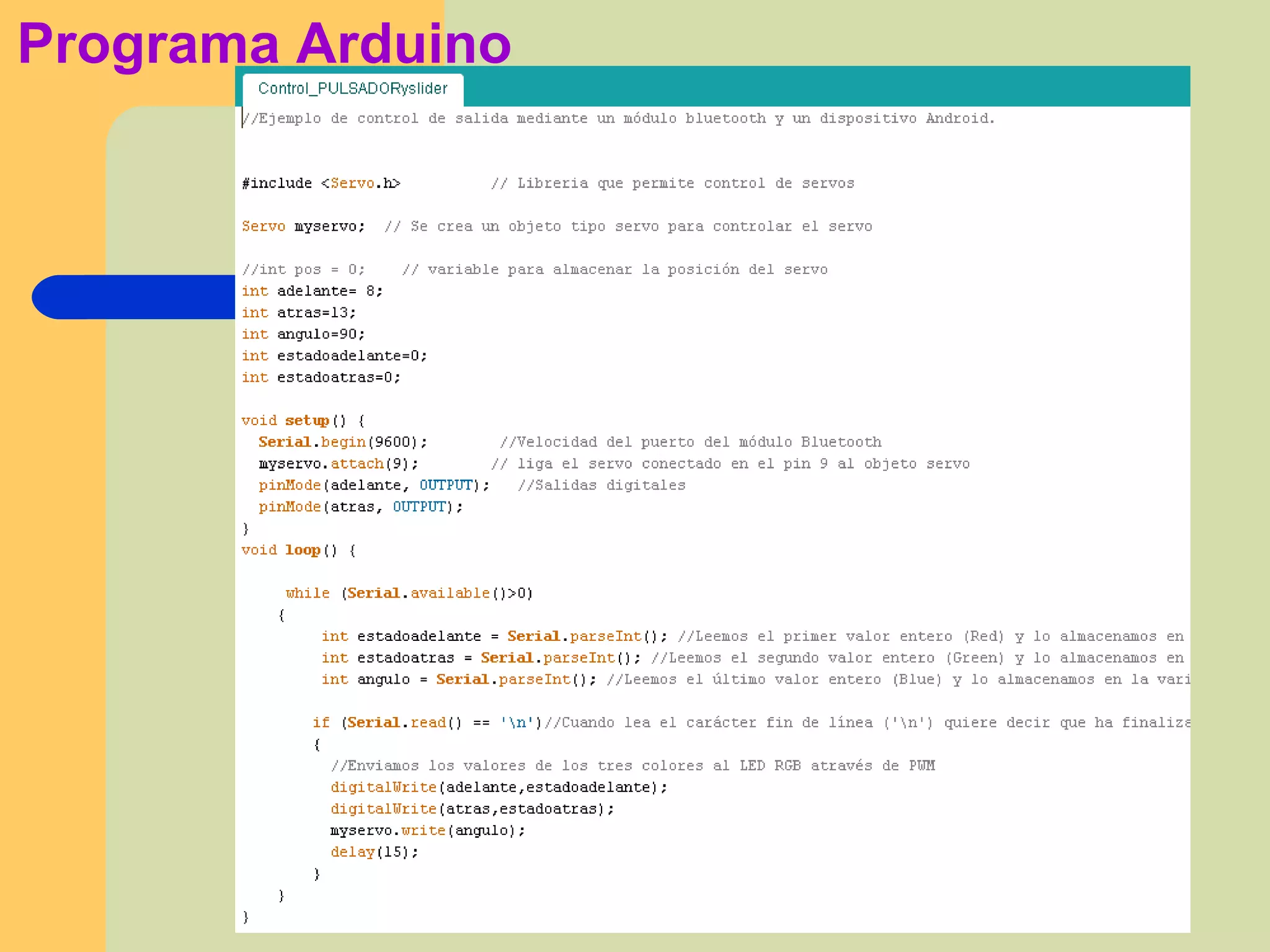

Programa Arduino

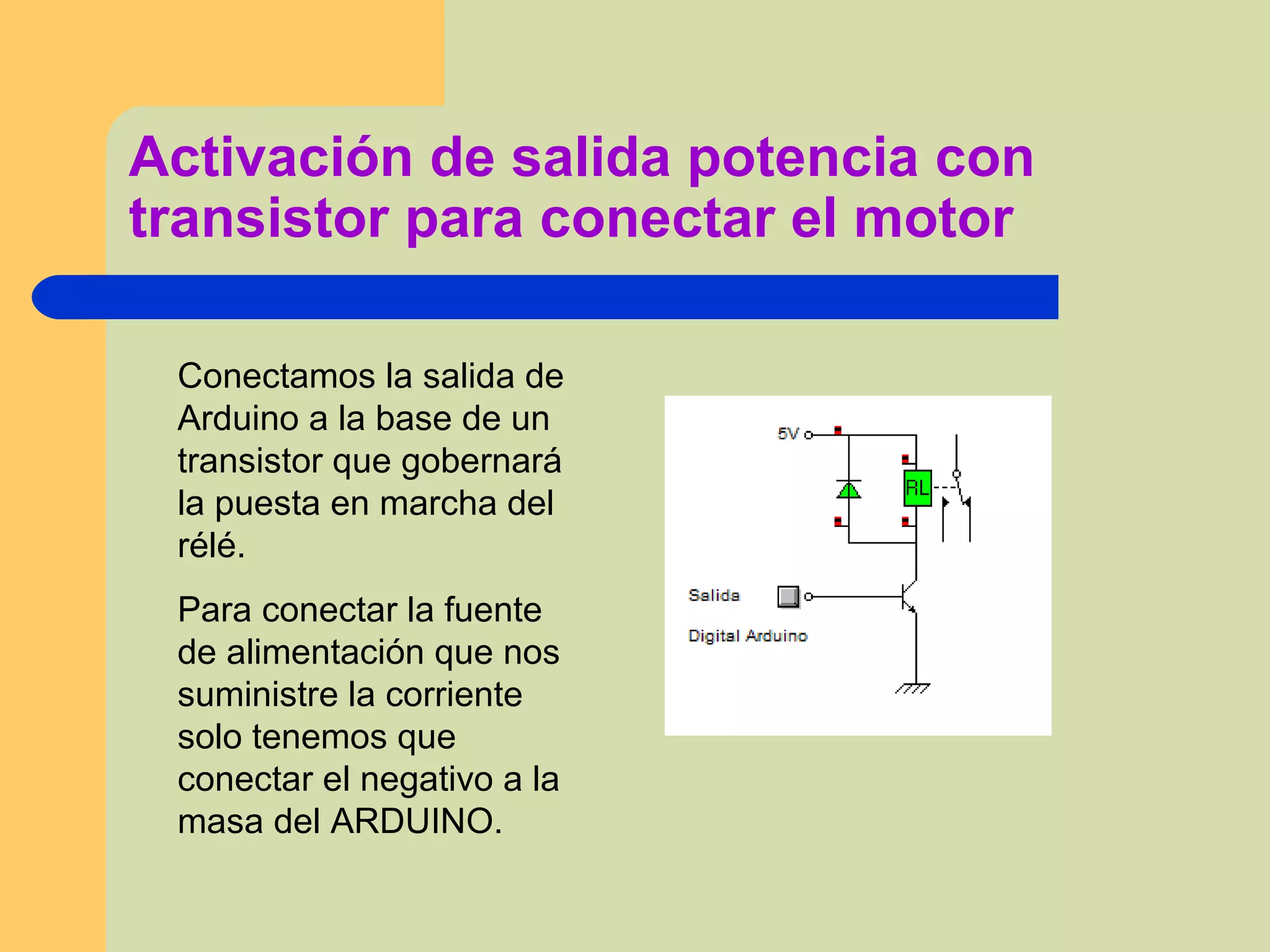

Activación de salida potencia con
transistor para conectar el motor
Conectamos la salida de
Arduino a la base de un
transistor que gobernará
la puesta en marcha del
rélé.
Para conectar la fuente
de alimentación que nos
suministre la corriente
solo tenemos que
conectar el negativo a la
masa del ARDUINO.

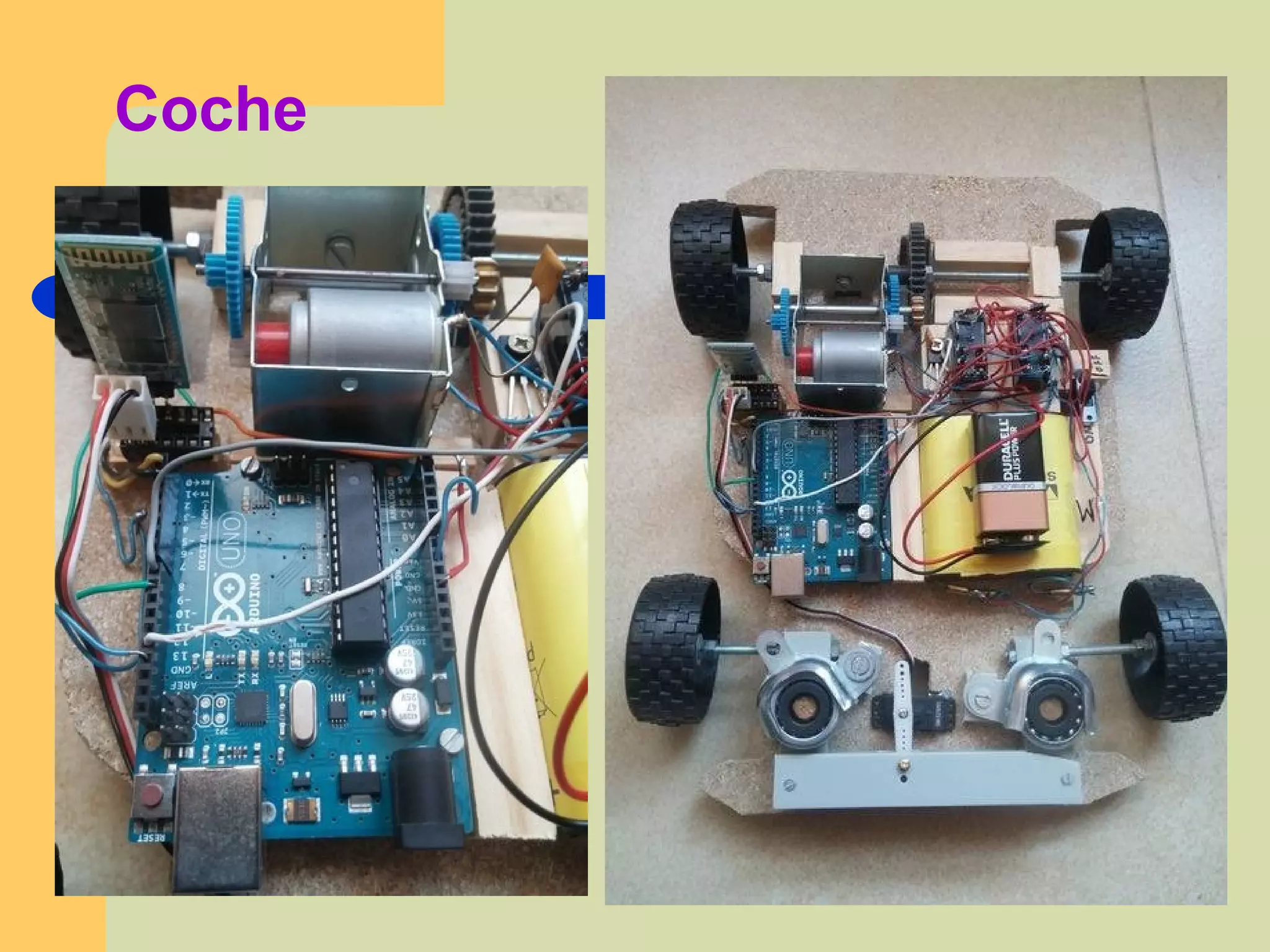

Coche

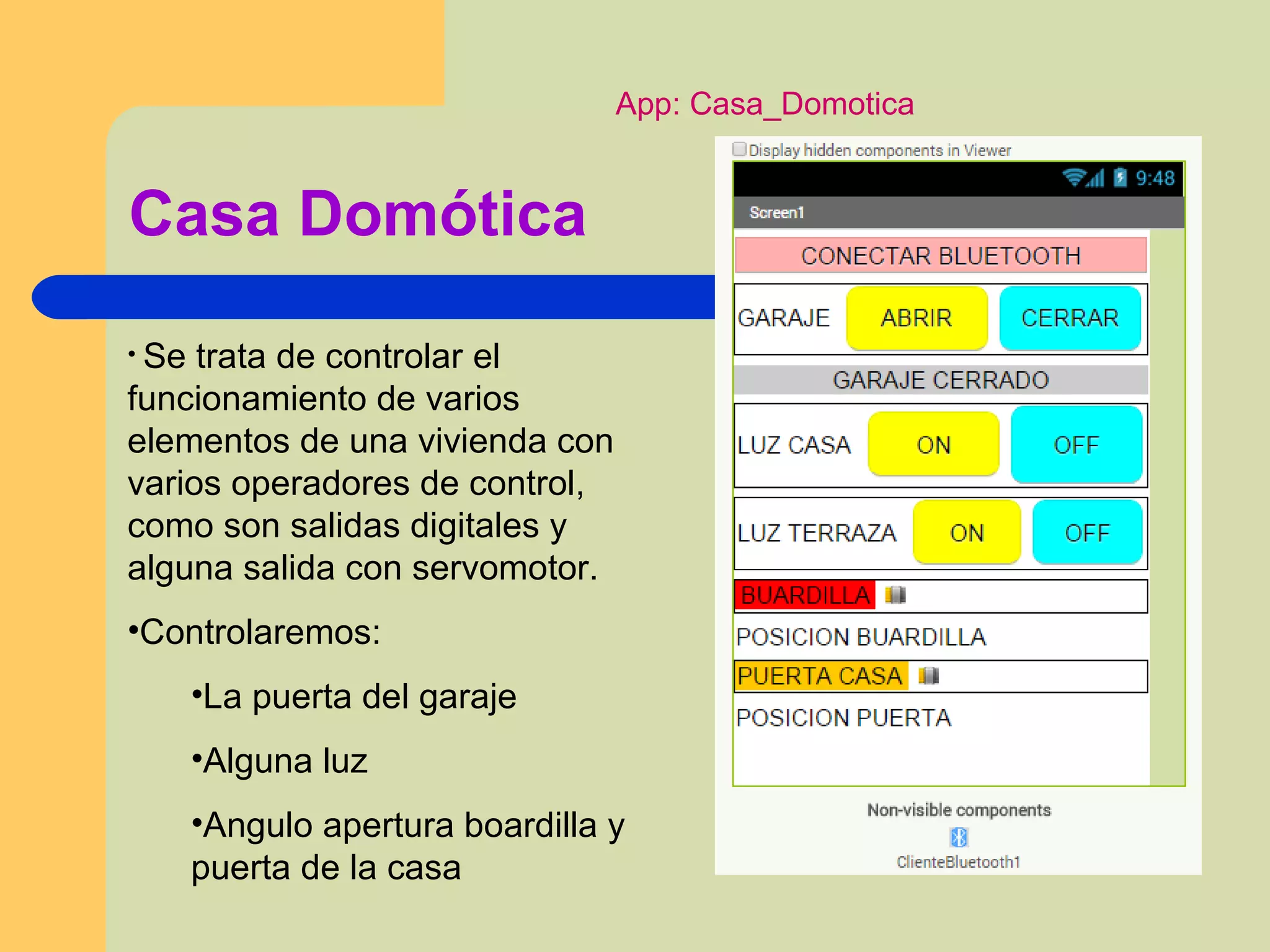

Casa Domótica
• Se trata de controlar el
funcionamiento de varios
elementos de una vivienda con
varios operadores de control,
como son salidas digitales y
alguna salida con servomotor.
•Controlaremos:
•La puerta del garaje
•Alguna luz
•Angulo apertura boardilla y
puerta de la casa
App: Casa_Domotica

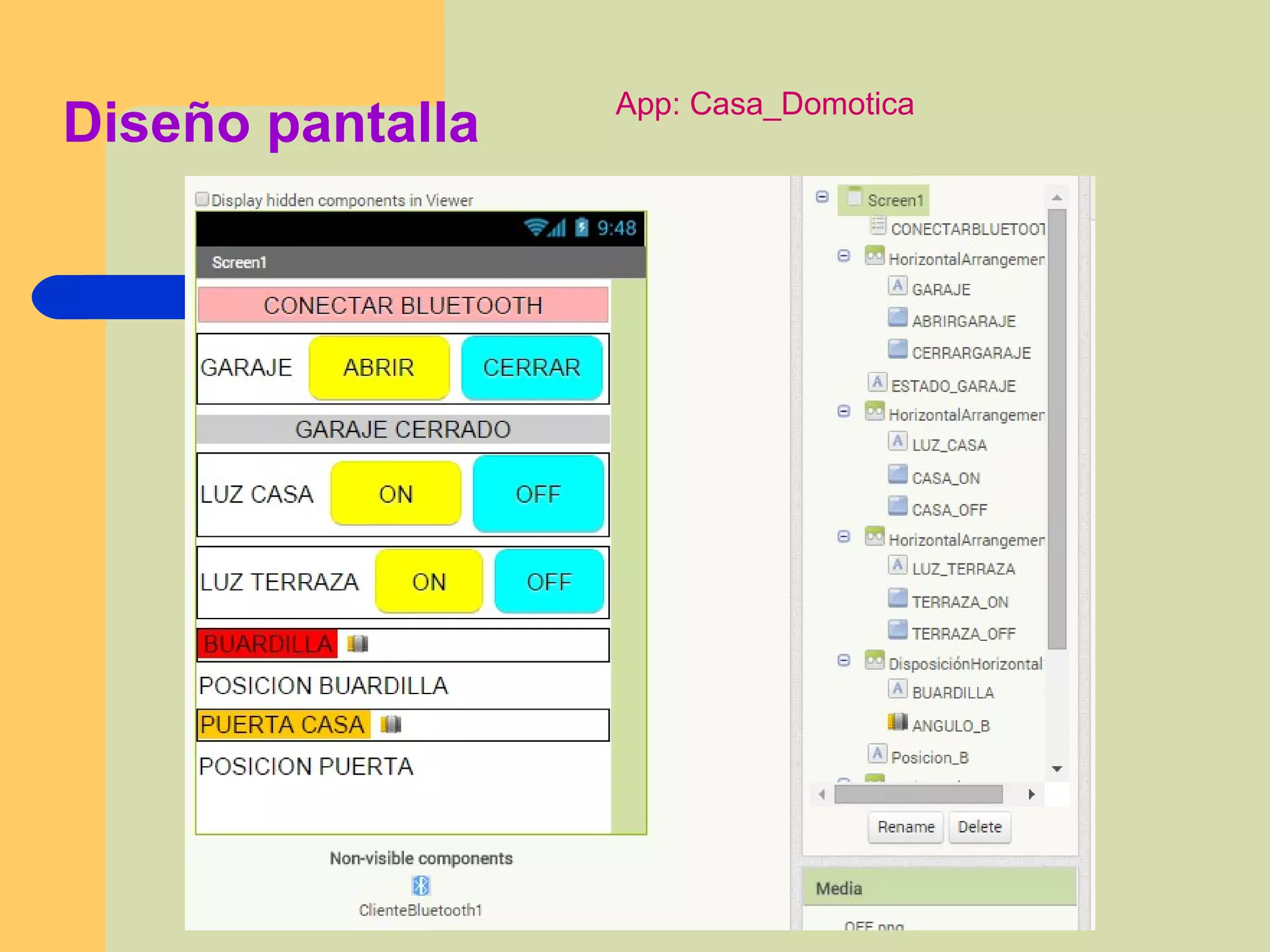

Diseño pantalla App: Casa_Domotica

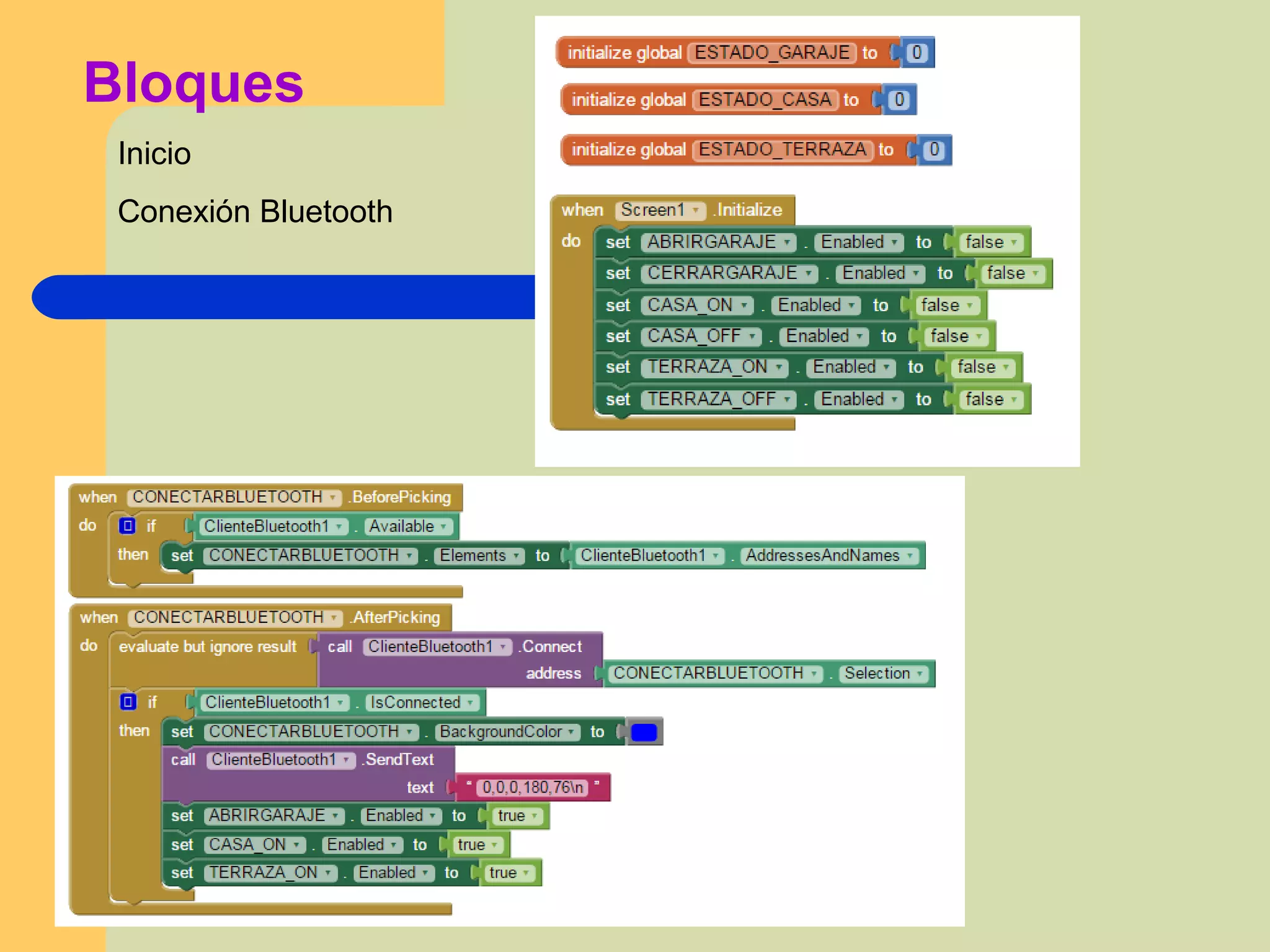

Bloques
Inicio
Conexión Bluetooth

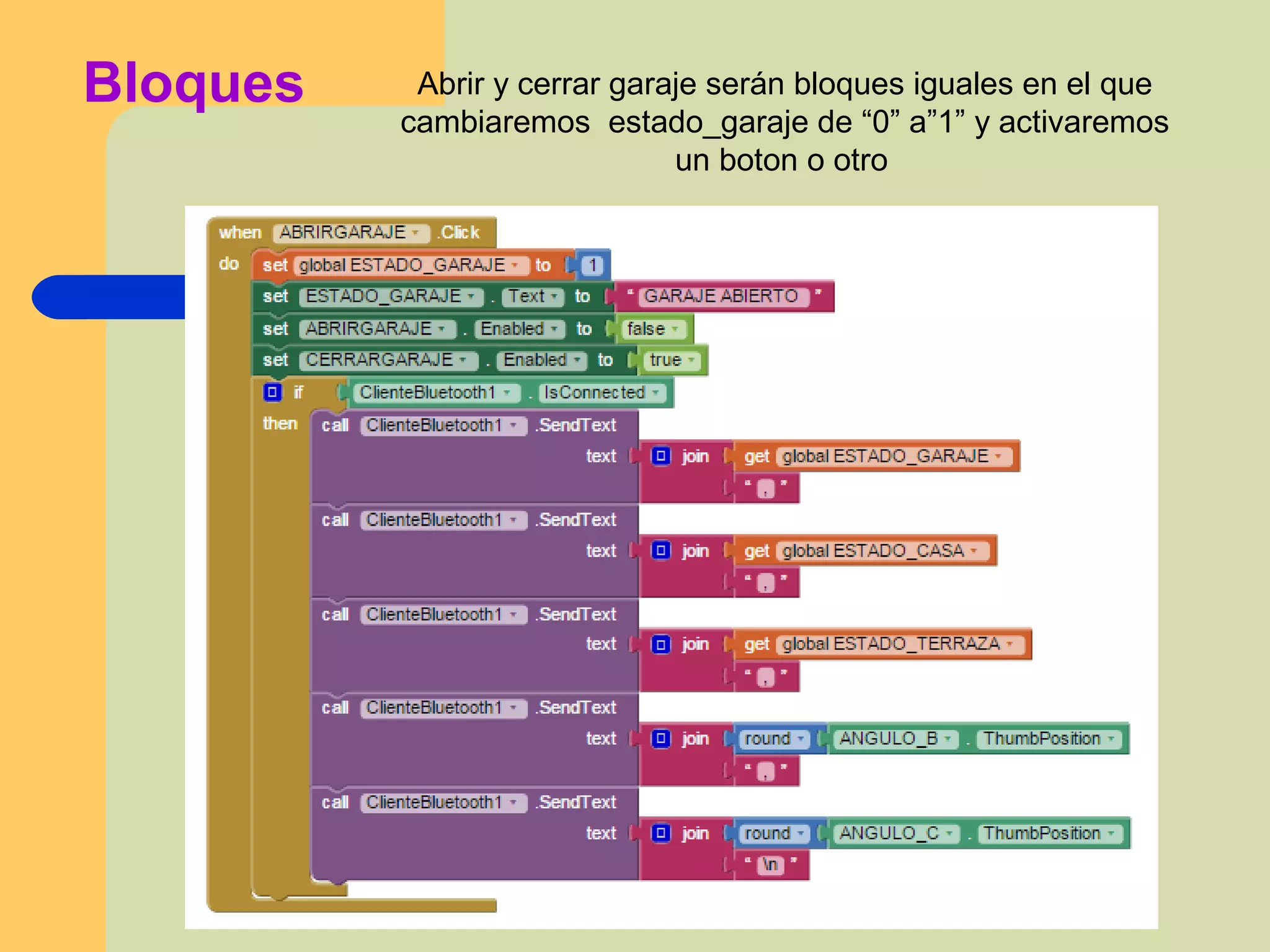

Bloques Abrir y cerrar garaje serán bloques iguales en el que
cambiaremos estado_garaje de “0” a”1” y activaremos
un boton o otro

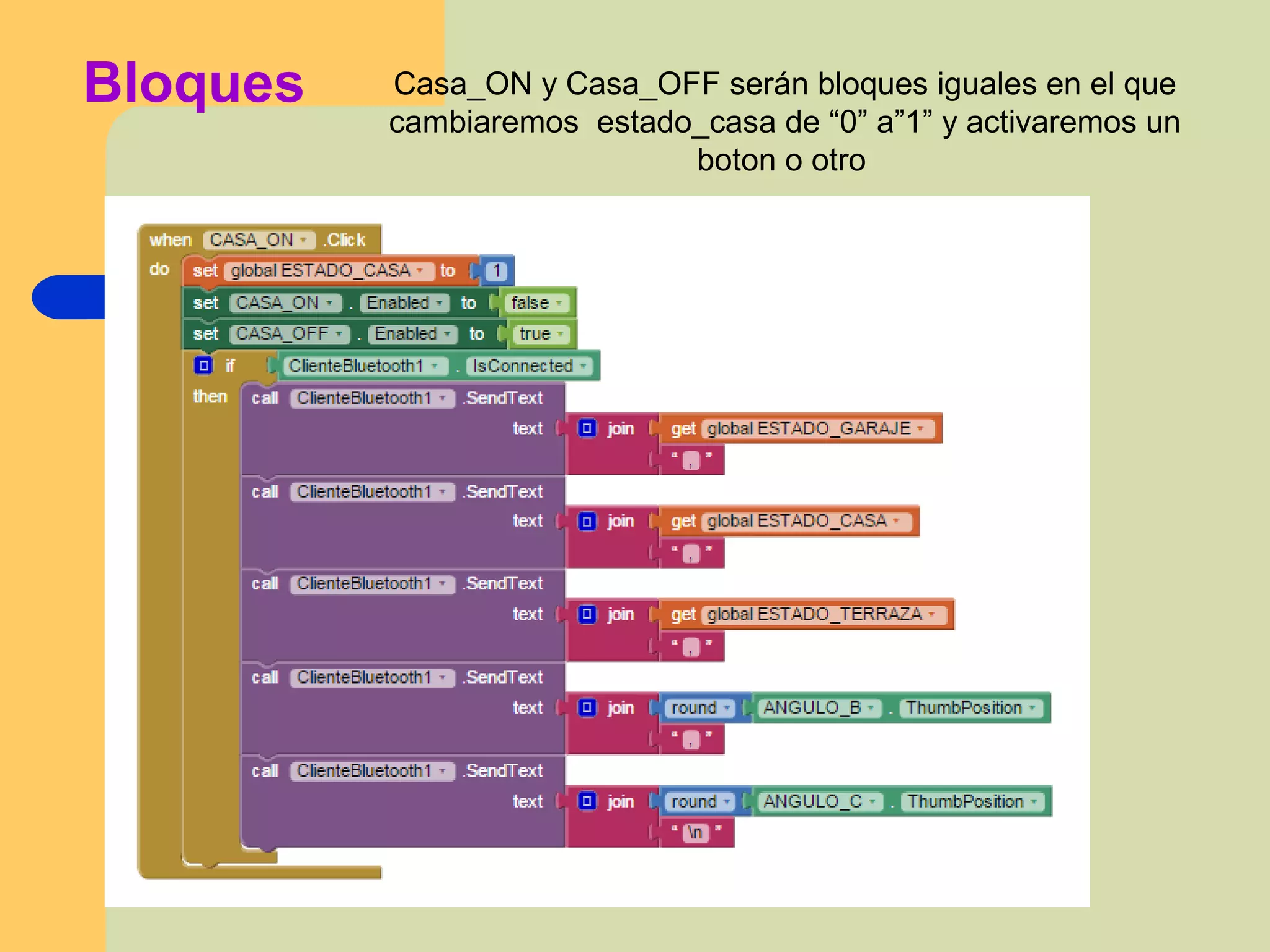

Bloques Casa_ON y Casa_OFF serán bloques iguales en el que
cambiaremos estado_casa de “0” a”1” y activaremos un
boton o otro

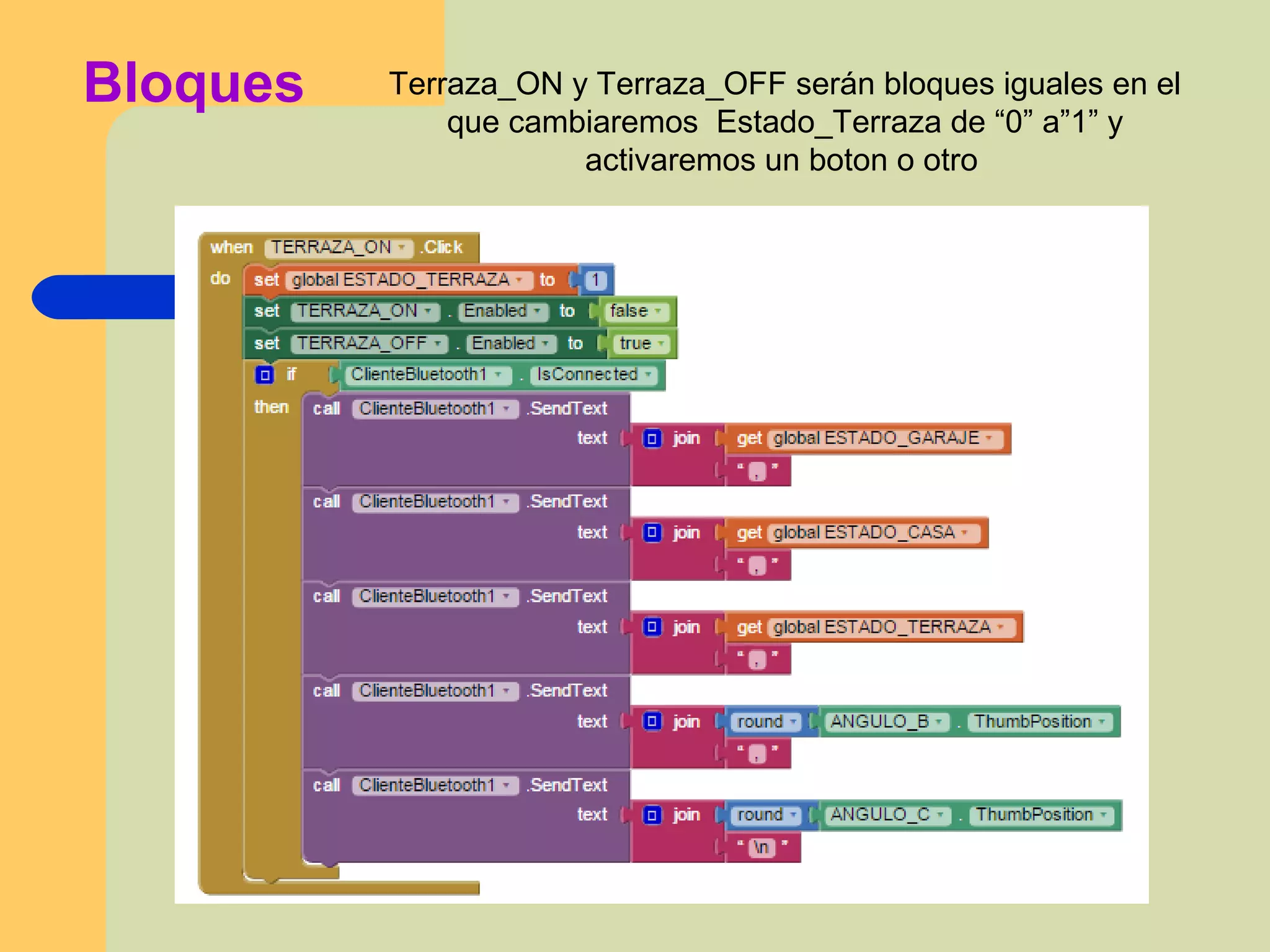

Bloques Terraza_ON y Terraza_OFF serán bloques iguales en el
que cambiaremos Estado_Terraza de “0” a”1” y
activaremos un boton o otro

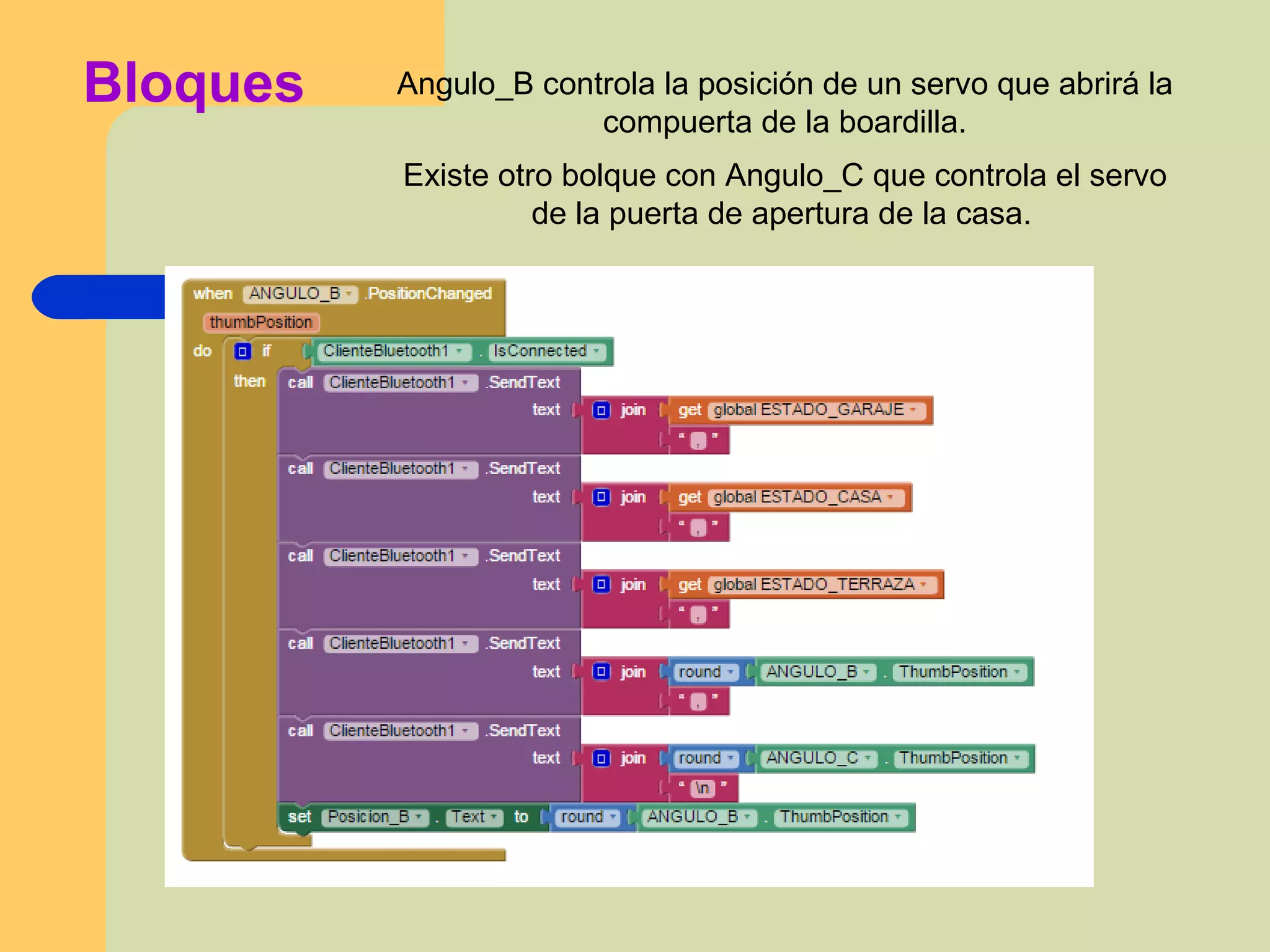

Bloques Angulo_B controla la posición de un servo que abrirá la
compuerta de la boardilla.
Existe otro bolque con Angulo_C que controla el servo
de la puerta de apertura de la casa.

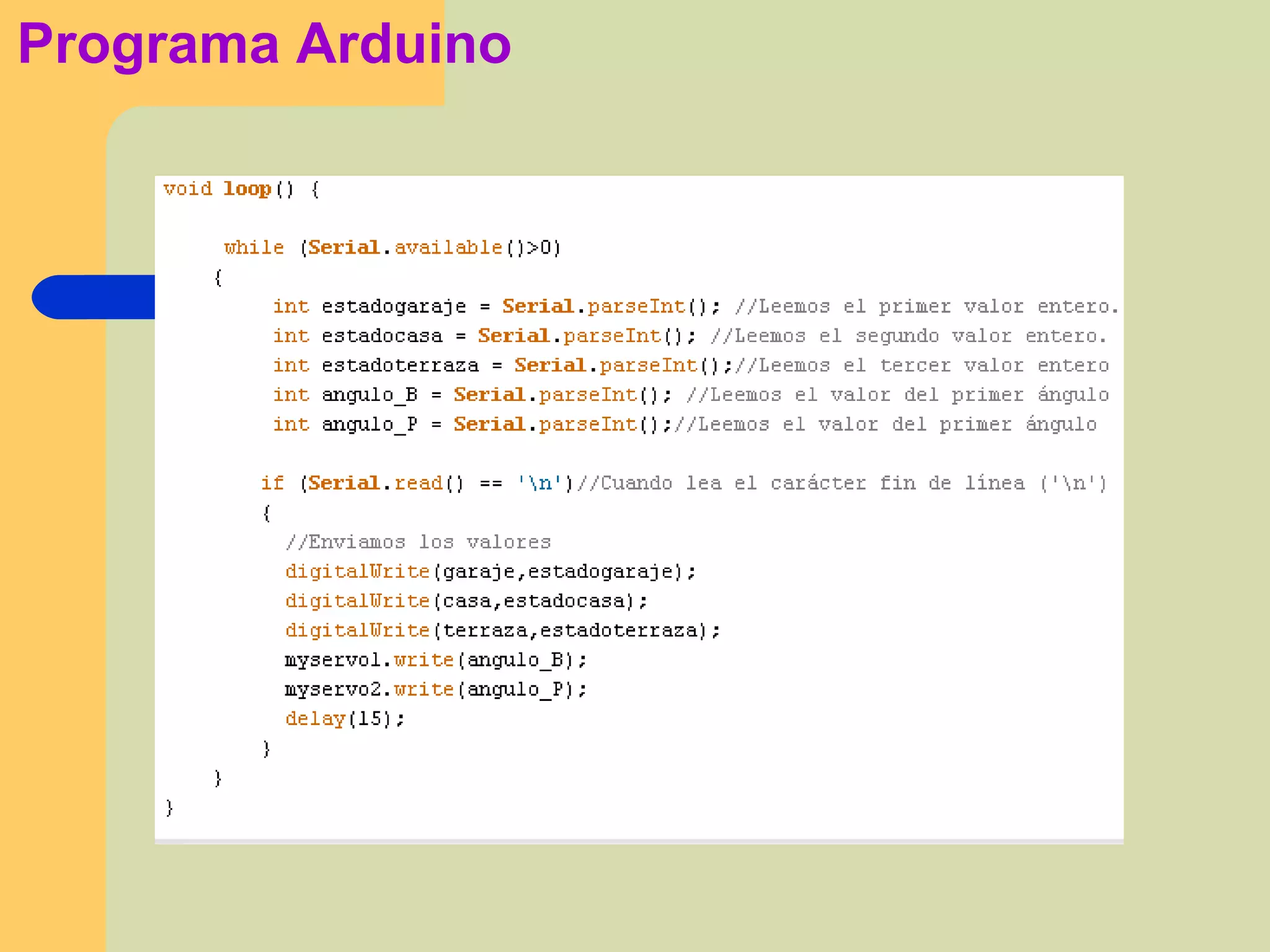

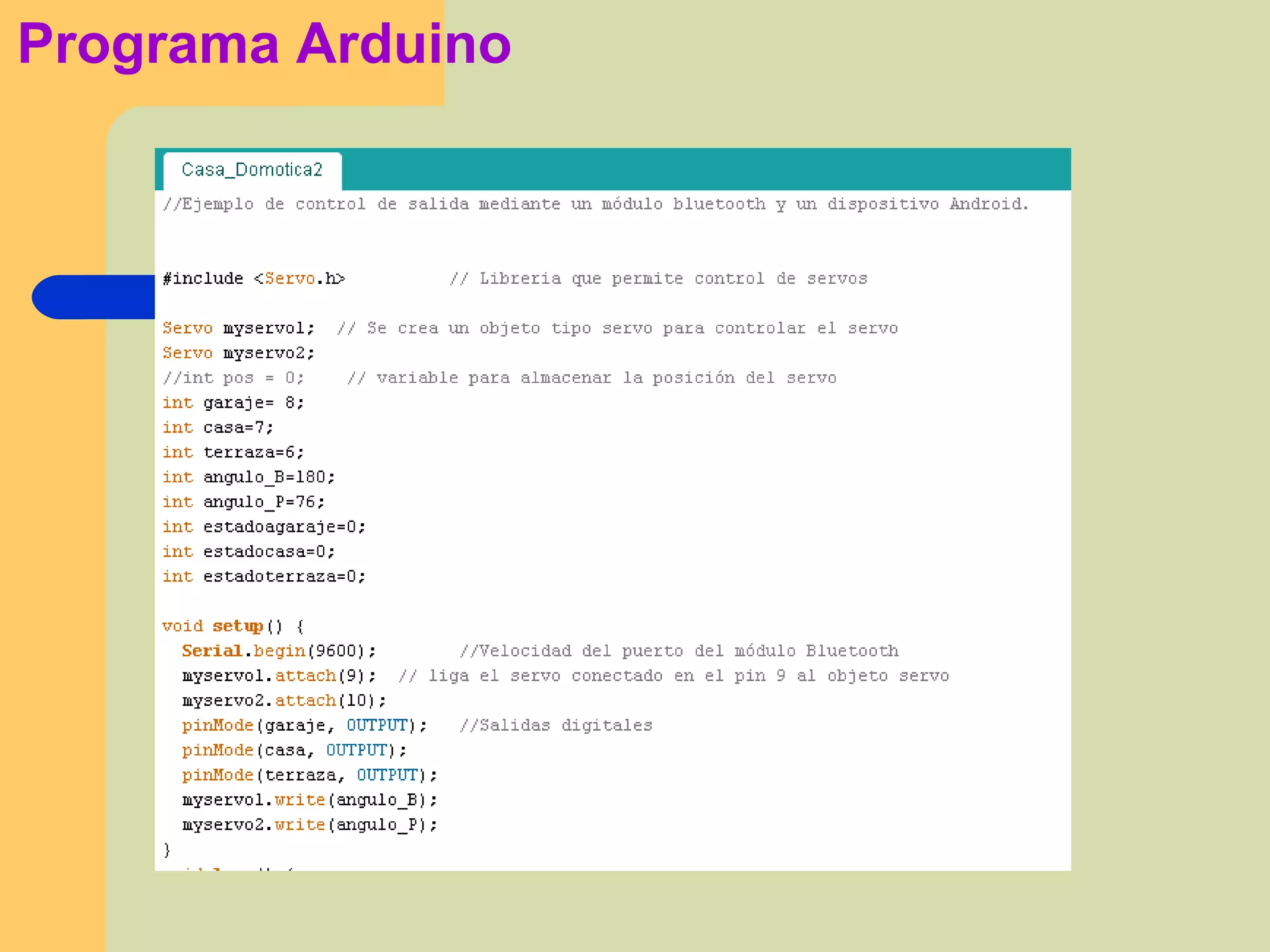

Programa Arduino
Programa Arduino

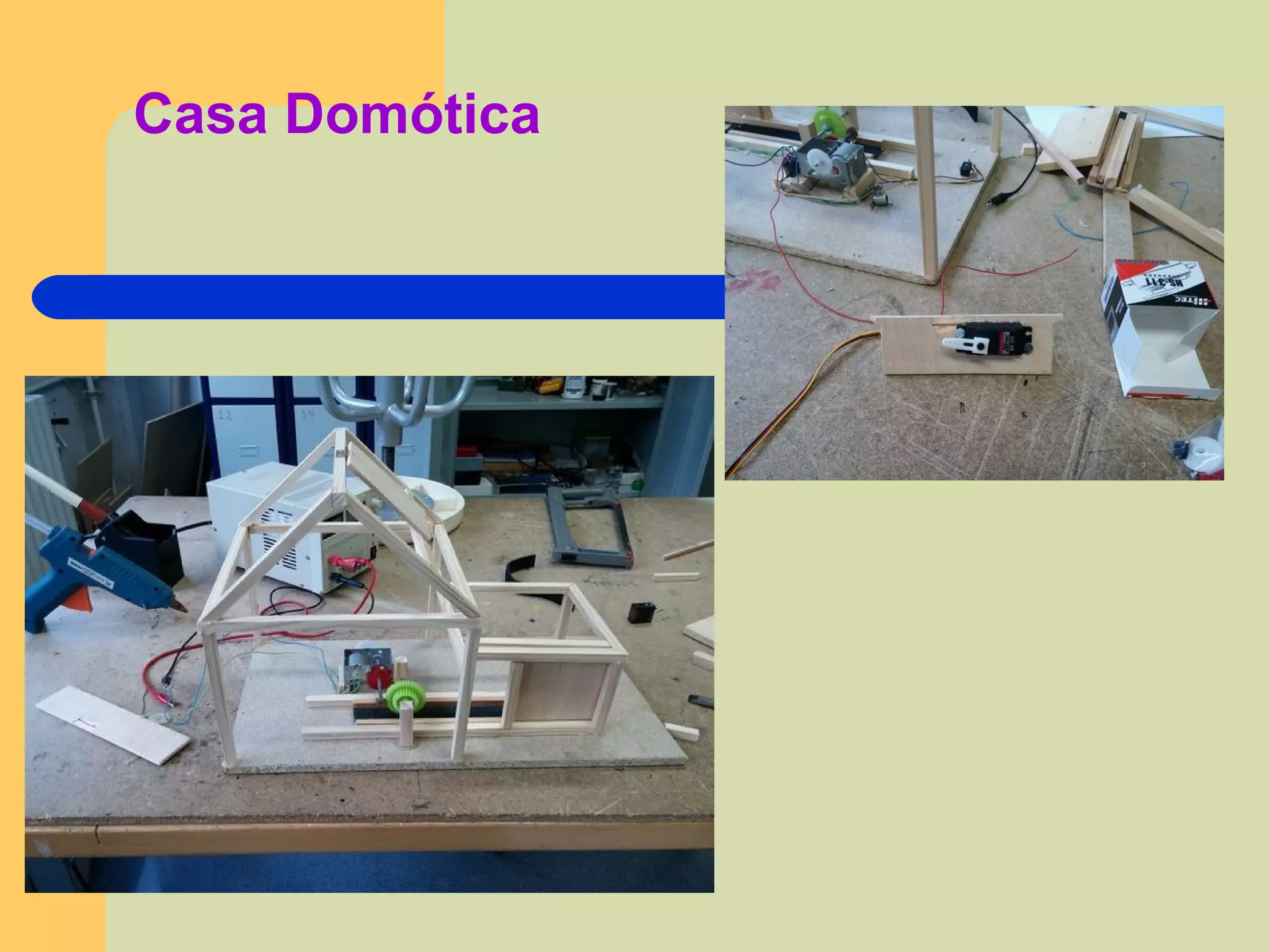

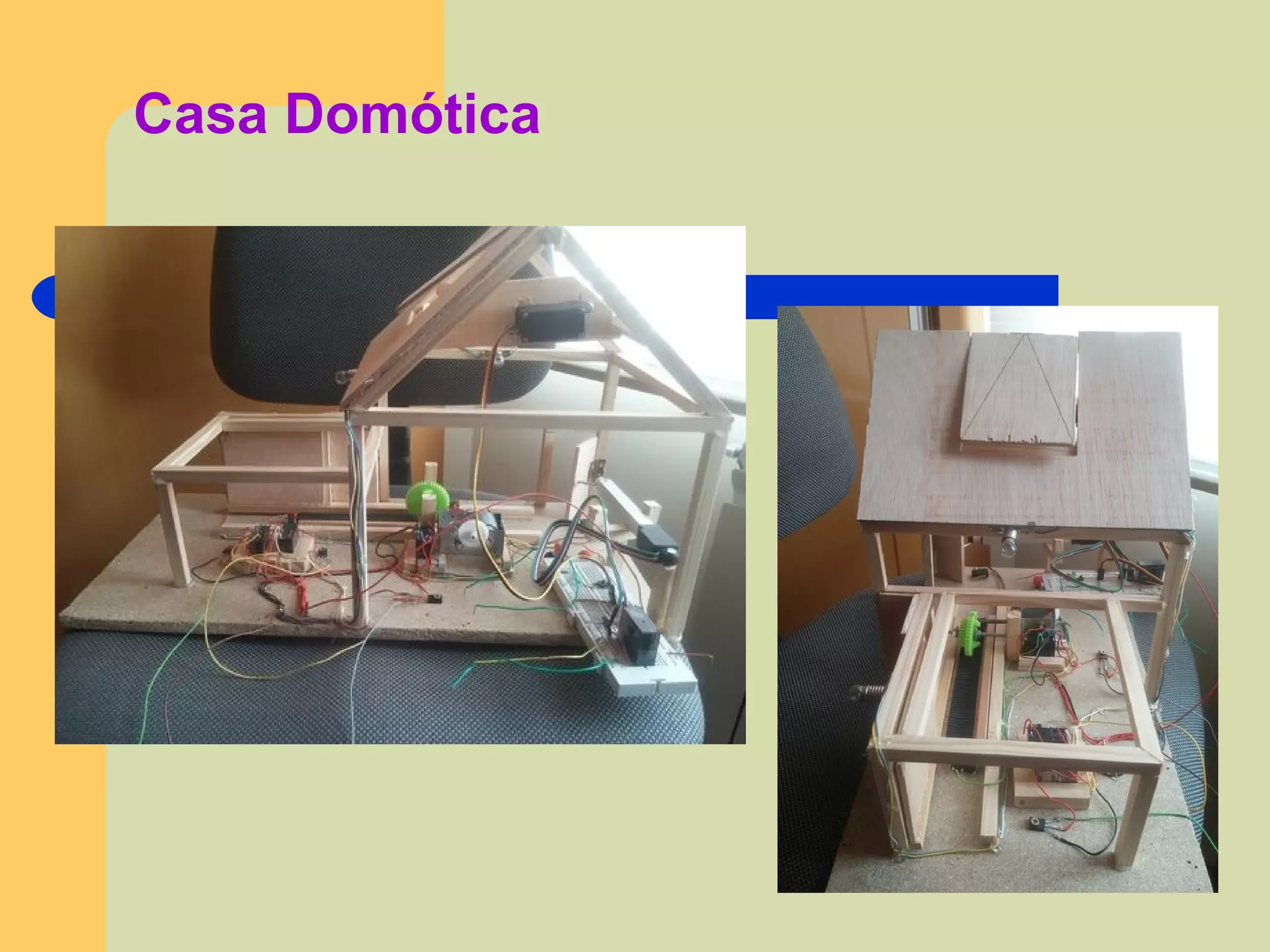

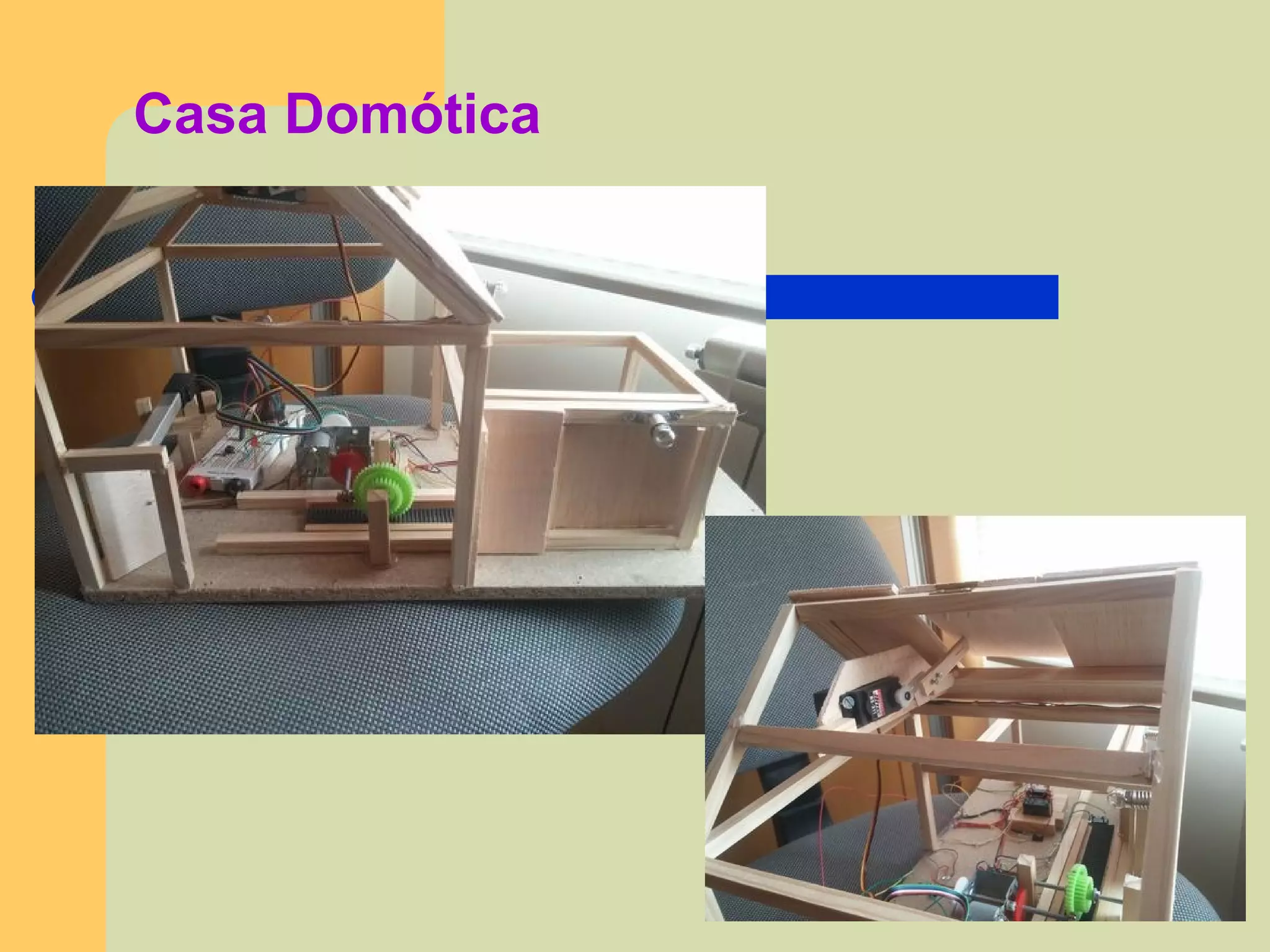

Casa Domótica
Casa Domótica
Casa Domótica
Gracias y a hasta la próxima
